Анурьев

Номер патента: 1826236

Опубликовано: 10.08.1996

Авторы: Акифьев, Анурьев, Белозеров, Богданов, Ермоленко, Удалов

МПК: B21C 25/02

Метки: горячего, матрица, прессования

...и труднодеформируемых металлов и сплавов, содержащая корпус, состоящий из элемента с заходной воронкой и опорного элемента, а также размещенную в корпусе под заходной воронкой кали 6 рующую вставку-поясок из износостойкого материала, отличающаяся тем, что, с целью снижения стоимости полученных изделий и экономии дорогостоящего материала, элемент с заходной температуры деформации заготовку из труднодеформируемого или тугоплавкого металла или сплава. Затем заготовки пуансоном выдавливают через канал матрицы. Материал заготовки, деформируясь в заходной воронке 1, поступает в калибрующую зонук вставке 2, которая обеспечивает постоянство поперечных размеров изделия,Предлагаемая матрица опробована для прессования прутков из молибденового...

Номер патента: 1834549

Опубликовано: 27.06.1996

Авторы: Анурьев, Грибок, Давлетшин, Косарев, Школьников

МПК: G08B 13/00

Метки: кодовое, охранное

...частотой Ро = 100-200 кГц при подключении единичного сигнала на его вход (см. диаграмму 5.2 на фиг,2). При нулевом сигнале на входе генерация импульсов прекращается. Импульсы с второго выхода генератора импульсов 5 поступают на антенный контур б, который может быть выполнен в виде конденсатора и катушки индуктивности, подключенных к общей шине замка, Антенный контур б настраивается на частоту Ро генератора импульсов 5, Таким образом создается переменное магнитное поле, Если к антенному контуру б поднести ключ, то в его антенном контуре 7, настроенном на ту же частоту РО и который может быть выполнен в виде конденсатора и катушки индуктивности, подключенных к общей шине ключа, возникает переменное напряжение в виде радиоимпульсов...

Номер патента: 1029783

Опубликовано: 30.07.1991

Авторы: Анурьев, Голеницкий, Евтушенко, Сазонов, Тевелева

МПК: H01J 23/06

Метки: пушка, свч-приборов, электронная

...потока с магнитным полем при слабой крутизне нарастания поля (0,05- 0,1 т/мм) в переходной области,Ускоряющий электрод 4 обеспечивает заданную вепичину первеанса практически нвзависимо от потенциалов5 1029 783 действия потока с высокочастотным полем в приборе типа пениотрон, соответствуют максимальные значения пара-метров(3) и= 2,2 Пд Па макс 01Минимальная величина параметра -р ограничена заданной сходимостью потока. Для проходимости потока по площади 820, обычно используемой в пушках приборов типа пениотрон она ранна(4) ограничена электрической прочностью межэлектродного промежутка "согласующий электрод - анод". В 3-миллиметровом диапазоне длин волн при прокв бивном напряжении Е = 10 - , анодмм ном напряжении Ч = 10 к(, внешнем...

Номер патента: 1348989

Опубликовано: 30.10.1987

Авторы: Анурьев, Бусыгин, Васильков, Гайсинский, Дебальчук, Косарев

МПК: H03K 5/135

Метки: измерительных, импульсов, формирования

...ца период частоты сигнала ТИ,Сигналом с выхода счетчиков 2 и 3 управляются распределители 4 и 5 импульсов соответственно, выходные сигналы которых используются для питания датчиков К,Р блока б датчиков, Период повторения импульсовна выходе распределителей 4 и 5 импульсов равен периоду повторениясигнала СИ, причем импульсы по всемныходам формируются с длительностью,равной двум периодам сигнала ТИ, и свзаимным перекрытием на период сигнала ТИ (фиг, 2 д,е,ж). Выходы счетчиков 2 и 3 соединены также с управляющими входами коммутаторов 7 и 8соответственно. При этом импульсылитания нечетных датчиков К 1, К зК , поступают через коммутатор 7на вход схемы 10 сравнения, котораясравнивает этот сигнал с сигналом свыхода источника 11 эталонного...

Номер патента: 1332367

Опубликовано: 23.08.1987

Авторы: Анурьев, Дебальчук, Косарев, Малахов, Солошенко

МПК: G11B 5/02, G11B 5/09

Метки: воспроизводимых, детектирования, информации, магнитного, манипулированных, носителя, сигналов, фазе, цифровой, частоте

...сигнала, вырабатывающий первую импульсную последовательность,и на формирователь 7 импульсов по уровням сигнала, вырабатывающий вторую импульсную последовательность, Первая им-. пульсная последовательность поступает на синхронизирующий вход первого триггера 12 а вторая импульсная последовательность - на его информационный вход. При этом первый триггер 12 формирует импульсы выпадения.Первая и вторая импульсные последовательности поступают также на первый элемент И 5, формирующий в случае их совпадения третью импульсную последовательность. По каждому импульсу третьей последовательности счетчик 13 импульсов устанавливается в нулевое состояние и начинает подсчет импульсов генератора 17 импульсов, Значение частоты следования импульсов...

Номер патента: 1312374

Опубликовано: 23.05.1987

Авторы: Анурьев, Дебальчук, Косарев, Першин, Фатюнин

МПК: G01B 7/04

Метки: металлической, спирали, шага

...металлических спиралей, например пружин.Цель изобретения - расширение области применения за счет исключениязависимости излучения от угла междунаправле 1,ием излучения и оськ 1 спирали,На чертеже представлена функциональная схема устройства.Устройство содержит генератор 1импульсов, соединенный с ключом 2,выход которого электрически соединенс подающим барабаном 3, источник 4стабильного тока, выход которого через резистор 5 соединен с входомключа 2, конденсатор 6, приемный барабан 7, измерительну 1 с катушку 8,параллельно которой включен дополнительный конденсатор 9, амплитудныйдетектор 10, усилитель 11 и индикатор 12,Устройство работает следующим образом.В исходном состоянии спираль намотана на подающий барабан 3. Свободныйконец...

Номер патента: 1272504

Опубликовано: 23.11.1986

Авторы: Анурьев, Гайсинский, Грибок, Кожевников

МПК: H03K 23/72

Метки: 8-4-2-1, двоично-десятичный, коде, счетчик

...и 23, которые только лишь менялись в моменты С, С и С , полностью повторяют состояния перед подачей первого импульса счета. Не изменились и внешние сигналы, действующие на эту группу элементов. Значит изменения сигналов в момент С окончания пятого имзпульса счета должны повторять изменения в момент С после шестого (С) те же изменения,что и в момент С а после седьмого (С, ) - те же, что и в момент С. Таким образом, в моментсчетчик перейдет в состояние 0101, в момент С - в состояние 0110, а в момент С - в 0111, При этом после окончания переходного процесса переключения счетчика в момент С нулевые сигналы присутствуют на шинах 5, 11 и 16 обратного кода и на шине 26 прямого кода, а единичные - на шинах 4,13 и 15 прямого кода и шине...

Номер патента: 1261081

Опубликовано: 30.09.1986

Авторы: Анурьев, Дебальчук, Косарев

МПК: H03D 3/02

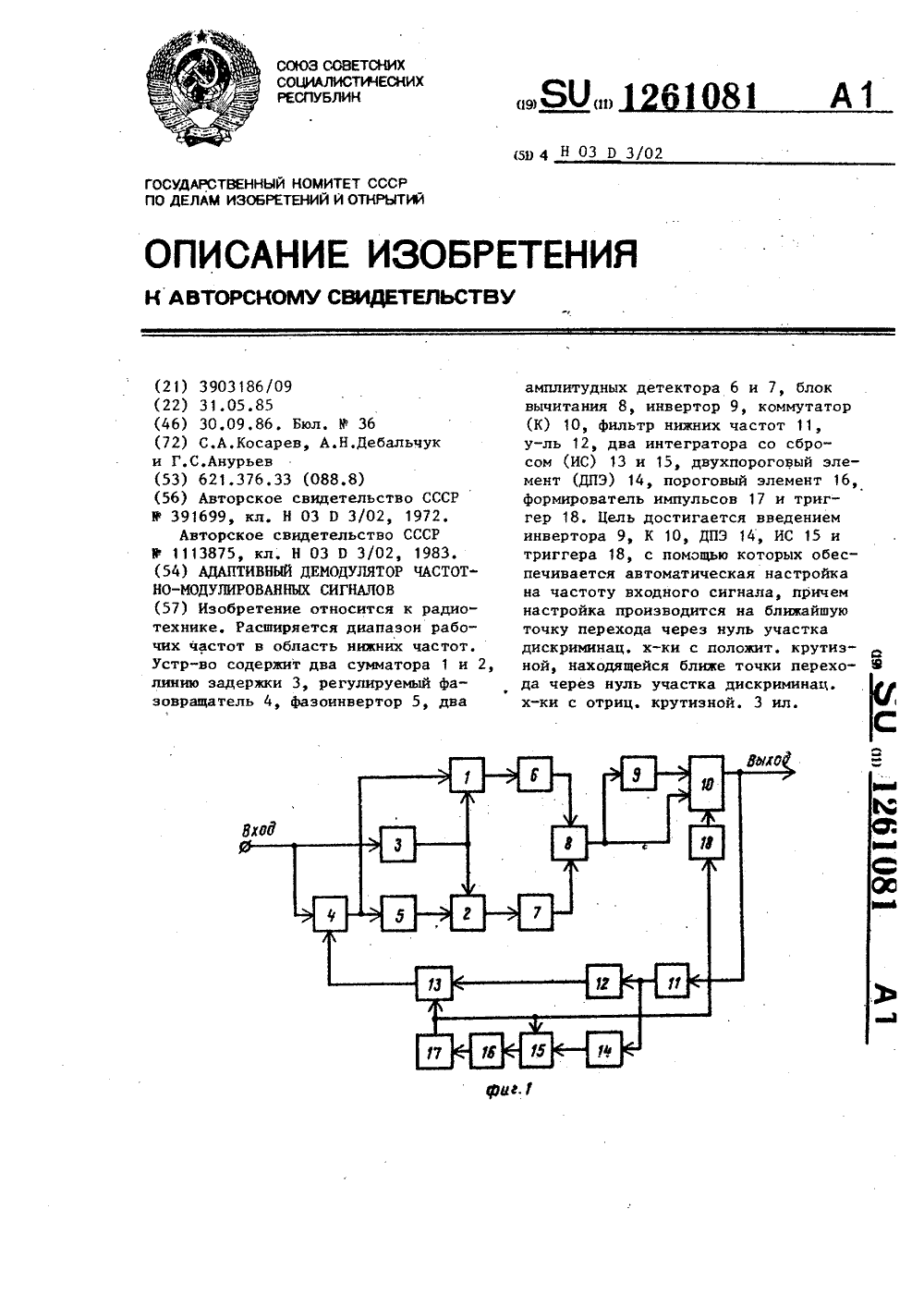

Метки: адаптивный, демодулятор, сигналов, частотно-модулированных

...С ), В момент временинапряжение на выходе фильтра 11 нижних частот становится равным нулю (фиг.За ), интегрирование этого напряжения первым интегратором 13 прекращается и на его выходе устанавливается напряжение, соответствующее нулевому значению постоянной составляющей напряжения на выходе блока 8 вычитания, что соответствует точной настройке устройства на частоту входного сигнала.Аналогично можно показать, что предлагаемое устройство само настраивается на любую несущую частоту входного сигнала, При этом настройка заключается в смещении детекторной характеристики до совпадения частоты входного сигнала с ближайшей точкой перехода через нуль участкадискриминационной характеристики с крутизной определенного знака ( в рассматриваемом...

Номер патента: 1257687

Опубликовано: 15.09.1986

Авторы: Анурьев, Дебальчук, Косарев

МПК: G08C 19/28

Метки: вращающихся, информации, объектов, передачи, приема

...напряжения осуществляется следующим образом.В паузе между пачками импульсов, поступающих на трансформатор 1, напряжение на.выходе амплитудного детектора 2 уменьшается до нуля (фиг,2 1 ), срабатывает компаратор 5, и по его выходному сигналу формирователь 61257687 55 формирует импульс длительностью Т 2(фиг,2 ), который поступает на третий вход коммутатора 11, он переключается на время Т 2 к выходу компаратора 9, который сравнивает поступающее на его второй вход напряжениес выхода источника 8 опорного напряжения с выходным напряжением делителя 7 напряжения. Если напряжение навыходе делителя 7 напряжения меньшенапряжения на выходе источника 8опорного напряжения, то на выходекомпаратора 9 напряжение равно "1",в противном случае - "0". В...

Номер патента: 1256101

Опубликовано: 07.09.1986

Авторы: Анурьев, Дебальчук, Дмитриев, Косарев

МПК: G11C 29/00

Метки: блоков, памяти, цифровых

...и затем напервый вход блока 5, на второй входкоторого поступает эталонный кодс выхода формирователя 4. Полученные импульсы ошибок поступают наключ 10, где стробируются узкимиимпульсами, вырабатываемыми блоком1, что позволяет избежать случайныхошибок, вызываемых переходными процессами и задержками одного эталонного кода относительно другого. Простробированные импульсы ошибок поступают на вход счетчика 14. По окончании цикла записи блок 1 выдает команду "Воспроизведение" (например,переход иэ состояния логического Ов состояние логической 1 старшегоразряда счетчика), по которой формирователь 11, на вход которого онапоступает, вырабатывает узкий импульс,поступающий на управляющий вход регистра 16, по которому информацияс выхода счетчика 14...

Номер патента: 1247942

Опубликовано: 30.07.1986

Авторы: Анурьев, Дебальчук, Косарев, Малахов

МПК: G11B 27/36

Метки: аппарата, записи, магнитной

...третьего последовательного регистра 24 соединенычерез пятый элемент ИСКЛЮЧАЮЩЕЕИЛИ 28 с входом четвертого элементаНЕ 32, подключенного выходом к второму входу четвертого элементаИСКЛЮЧАЮЩЕЕ ИЛИ 27.Контроль аппарата магнитной записи посредством предлагаемого устройства происходит следующим образом,30 35 40 Информационные и тактовые импульсы с блока 2 воспроизведения поступают соответственно на первый ивторой входы третьего последовательА 5 ного регистра 24, который совместнос четвертым и пятым элементами ИСКЛЮЧАЮЩЕЕ ИЛИ 27 и 28 и четвертымэлементом НЕ 32 образуют блок проверки воспроизводимой информации на 5 О рекурентность. При наличии ошибок в воспроизводимой информации на выходе четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 27 появляется...

Номер патента: 1228297

Опубликовано: 30.04.1986

Авторы: Анурьев, Дебальчук, Косарев

МПК: H04L 27/14

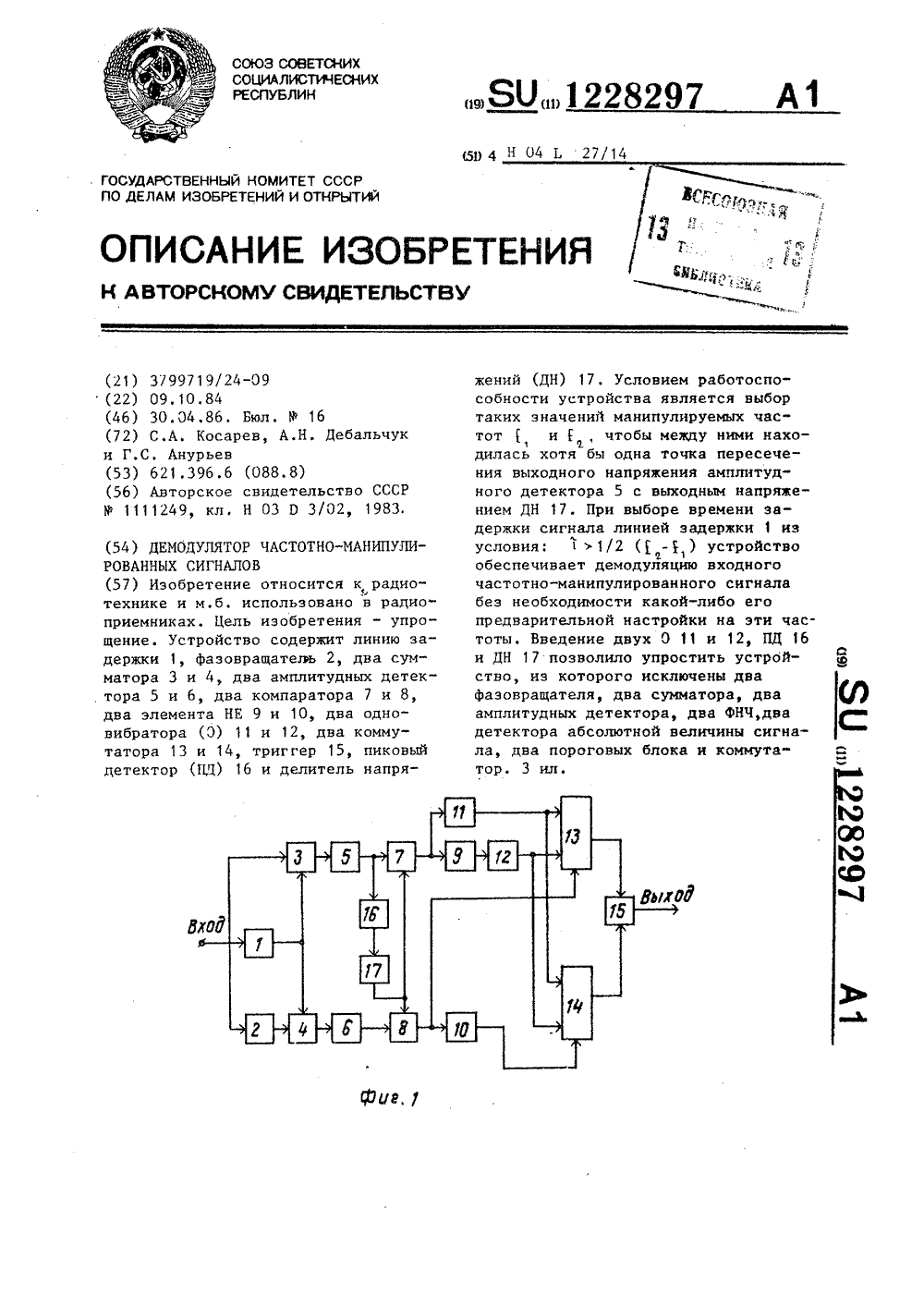

Метки: демодулятор, сигналов, частотно-манипулированных

...= Е 81 о 2 ЧГЕ (Ф -Т)3, З 5 где- время задержки сигнала линией задержки 1. На выходе фазовращателя 2, нносящего 90 фазовый сдвиг, напряжение будетО, = Е 8 о ( 2 П 11 -) -3 .На выходах сумматоров 3 и 4 имеемл "з ="1 вх+ К = 2 Е Сов(1 Ч ") ЬЯГ(С 7 )3 О =О +О =2 Е Сов(ИЕ-)51 ь 2 П("- )ГПосле линейного амплитудного детектирования этих сигналов амплитудными детекторами 5 и 6 на их выходах имеем05 =2 Е 1 Сав(П); Зависимости 05 и 1)б отприведены на фиг. 2 а и б соответственно,Выходные импульсы однонибраторон 11 и 12 приведены на фиг. Зг и д соответственно, при этом одновибратор 12 запускается по отрицательному перепаду выходного напряжения О, (фиг Зб) благодаря элементу НЕ 9. В момент времени 1 напряжение на вы 1228297 410 15 20 25 30 35 40 45...

Номер патента: 1224583

Опубликовано: 15.04.1986

Авторы: Анурьев, Труханов

МПК: G01C 15/00

Метки: работ, разбивочных, строительстве

...штурвалов 40(Х) и 35 41(У). Координатная каретка 39 смонтирована на штанге 42 телескопической стойки 43, которая служит для установки экрана 6 в штативе 44. Марка 34 крепится на столике 33 так, чтобы 40 обеспечивалась соосность центров фоточувствительной площадки фотоприемника 37 и марки 34 экрана 6. эмер фоточувствительнои ощадки приемного устрой е расстояние объекти 48 - расстояние от центра проецирования до определяемойточки объекта,Вертикальный размер штрихов проекционных марок 13 и 14 определяется иэ выражения 2 оБ 8где 1 - вертикальный размер штриха;В - половина поля зрения объек-тива.Разбивочные работы в строительствеосуществляют следующим образом.Выбирают на объекте опорную линию,в качестве которой служит обычно...

Номер патента: 1185565

Опубликовано: 15.10.1985

Авторы: Анурьев, Дебальчук, Косарев

МПК: H03D 3/02

Метки: детектор, частотный

...частотного рого являетс детектора, о ттем, что, с цслти детектировапаразитной ампл ия при воздеи итудной модул последователь в и соенего введен вертор,мплитудьно соединенные и включ блоков вычитания того сумма второ ел ль напряже вторые вхо блока выч кже лин объеди ые о оду первогдетектора ра и втоного СОЮЗ СОНЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК СУДАРСТВЕННЫЙ НО ДЕЛАМ ИЗОБРЕТЕНИ ИСАНИЕТОРСКОМУ СВИДЕ(54)(57) ЧАСТОТНЫЙ ДЕТЕКТжащий последовательно соевходной аттенюатор, фазоипервый сумматор и первыйный детектор, последователдиненные второй сумматорамплитудный детектор, а тзадержки, включенную междненными входом второго суммвыходом входного аттенюат ЕТЕНИЯ и ч а ю щ и й с я повьппения точноснные между выходои вторым входомора квадратор иия,...

Номер патента: 1183937

Опубликовано: 07.10.1985

Авторы: Анурьев, Киваев

МПК: G03B 35/02

Метки: панорамной, стереоскопической, съемки

...предметов.Зеркала 5 ц 6 параллельны, повернуты на угол 45 относительно осиЯи служат для смещения в вертикальном 10направлении хода лучей в левой ветвинасадки.Призма 3 служит для разделенияна две части поля зрения объектива8 панорамной фотокамеры в пространстве изображенияПризма 8 имеет зеркальное покры-.тие на гранях 2 и 7, расположенных,симметрично относительно осииобразующих между собой двугранныйугол 90 ф, вершина которого параллельна осии обращена в сторону объектива. Ось У совпадает с оптическойосью объектива и делит вершину двугранного угла пополам, тем самымпризма 3 делится на две равные части, верхняя из которых служит дляпостроения изображения местности на нижнюю часть снимка, а нижняячасть призмы - для построения...

Номер патента: 1176372

Опубликовано: 30.08.1985

Авторы: Анурьев, Дебальчук, Косарев, Черный

МПК: G09G 1/16

Метки: информации, лучевой, отображения, трубки, экране, электронно

...отображаемого данной строкой (несколькими строками) данного контролируемого параметра, адрес которого задается счетчиком бстрок, соединенного с адресными входами блока 10 памяти, В момент совпа"дения числовых кодов, поступающих на входы компаратора 3, он срабатываети его выходной сигнал, поступающийна вход формирователя 9 подсвета луча, запрещает подсвет луча на экране ЭЛТ 8. Таким образом, на экране ЭЛТ 8 для каждого отображаемого параметра формируется яркостный столбик,длина кторого пропорциональна численному значению данного параметра.Дешифраторы 11 и 12, соединенные со счетчиком 6 строк, выделяют адреса, по которым в блок 10 памяти записаны числа, соответствующие максимальному и минимальному значениям калибровочного...

Номер патента: 1137534

Опубликовано: 30.01.1985

Авторы: Анурьев, Дебальчук, Косарев, Малахов, Черный

МПК: G11B 27/36

Метки: аппарата, записи, магнитной

...счетчика, триггер, выход которого подключен к второму ьходу элемента ЗАПРЕТ, первый и второй дешифраторы и первый, второй и третий ждущие мультивибраторы, причем выходы первого последовательного регистра подключены к входам первого элемента ИСКЛ 1 ОЧАЮЩЕЕ И 1 П 1, выходы второго последовательного регистра соединены с входами второго элемента ИСКЛ 10 ЧАЮЩЕЕ ИГПИ, второй вход третьего элемента. ИС 1 ПЮЧАЮЩЕЕ ИЛИ подсоединен к второму выходу блока воспроизведения, первый дешифратор включен между выходом первого счетчика и входом первого ждущего мультинибратора, подключенного выходом к первому входу триггера, а второй ждущий мультивибратор включен между выходом третье го элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и вторым входом третьего счетчика, выход...

Номер патента: 1131020

Опубликовано: 23.12.1984

Авторы: Анурьев, Дебальчук, Косарев

МПК: H03D 3/02

Метки: детектор, частотный

...выходу второго ключа соот ветственно, при этом между выходамипервого и второго ключей и общей.шиной включены соответственно первыйи второй конденсаторы, а выходпервого блока вычитания являетсявыходом частотного детектора, введены входной аттенюатор, четвертыйсумматор, второй и третий блокивычитания, включенные соответственномежду выходом первого амплитудногодетектора и входом первого усилителяи между выходом второго амплитудногодетектора и входом второго усилителя,первый и второй ограничители,включенные между выходами первого ивторого усилителей и входами первогои второго ключей, соответственнопоследовательно соединенные и включен 20ные между выходом первого ключа иобъединенными вторым входом второгоблока вычитания и первым входом...

Номер патента: 935906

Опубликовано: 15.06.1982

Авторы: Анурьев, Захаров, Козырев, Стоянов

МПК: G05F 1/56

Метки: источник, непрерывно-ключевой, электропитания

...напряжения непрерывно-ключевого источника электропитания передаются для ихобработки по цепи обратной связи не 6 4прерывного стабилизатора, состоящейиэ блока сравнения 1 и усилителя постоянного тока 5, на линейный регулирующий элемент 3 и по цепи управления импульсного стабилизатора, состоящей из фильтра 7 и широтно-импульсного модулятора 8, на ключевойэлемент 1, Среднее значение тока,протекающего через регулирующий элемент 3 непрерывного стабилизатора, исреднее значение выходного напряжения устройства поддерживается на заданном Уровне изменением длительности замкнутого состояния ключевогоэлемента 1, Постоянная времени Тф и,соответственно, коэффициент сглаживания Ког фильтра 7 задается сигналом, снимаемым с блока управления 9и...

Номер патента: 855644

Опубликовано: 15.08.1981

Авторы: Анурьев, Захаров, Козырев, Пилипенко, Прытков, Стоянов

МПК: G05F 1/64

Метки: стабилизированный

...цепи ключевых элементов регулируемого инвертора, и усилителя 9, вход которого 4 Оподключен к датчику несимметрии, суммирующее устройство 10, два входа которого соединены соответственно свыходами генератора 2 пилообразногонапряжения и усилителя 9 цепи отрицательной обратной связи по току, авыход - со вторым модулирующим входом широтно-импульсного модулятора 1.Стабилизированный преобразовательнапряжения работает следующим обра- арзом,Генератор 2 пилообразного напряжения вырабатывает два сигнала пилоЬбразыой Формы Ч 1 и Ч 2, сдвинутыеотносительно друг друга на 180 , которые поступают на один модулирующий,вход Йаиротно-импульсного модуляторао1 непосредственно, а на второй модулирующий вход суммируясь с постоянной составляющей...

Номер патента: 849498

Опубликовано: 23.07.1981

Авторы: Анурьев, Гайсинский, Грибок, Донской

МПК: H03K 23/24

Метки: 8-4-2-1, вкоде, двоично-десятичный, счетчик

...7 84949мента ИЛИ-НЕ 21 формируется низкийсигнал, который вызывает возникновение на выходе дополнительного инверторв 18 единичного потенциала. Других изменений сигналов в момент йие происходит, и в счетчике оказывается состояние 0001,В момент й, окончания второгоимпульса счета счетный триггер 3вновь изменяет свое содержимое: он 10переходит в состояние "0". При этомна его прямом выходе формируетсянулевой сигнал, а на инверсном выходе - единичный. После этого кобоим входам элемента И 10 оказываются приложенными единичные сигналы, и на его выходе формируетсявысокий сигнал. Он вызывает формирование нулевого потенциала на выходеэлемента ИЛИ-НЕ 19, который приводит 20к возникновению высокого уровнянапряжения на выходе инвертора 17.После...

Номер патента: 826312

Опубликовано: 30.04.1981

Авторы: Анурьев, Козырев, Курмаев, Прытков, Стоянов

МПК: G05F 1/56

Метки: ключевой, стабилизатор

...насыщение открытого транзистора регулирующего элемента 1) . Блок 15 памяти запоминает входной сигнал по крайней мере, в течение двух периодов переключения регулирующего элемента 1 и воздействует на блок 18 дискретного изменения тока управления, на выходе которого появляется сигнал, соответствующий току базы открытого транзистора регулирующего элемента, достаточного для его насыщения при максимальном значении пускового гока якоря. Благодаря блоку 15 памяти в режиме пуска сигнал на выходе блока 18 дис кретного изменения тока управления будет присутствовать и в интервале закрытого состояния регулируюшего элемента 1, поэтом при его включении усилитель 4 мощност будет иметь на выходе максимальный то базы, что уменьшает потери мощности...

Номер патента: 813583

Опубликовано: 15.03.1981

Авторы: Анурьев, Козырев, Курмаев, Прытков, Стоянов

МПК: H02H 7/12

Метки: защиты, электрическихцепей

...8 электропитания, выход же упомянутого порогового элемента подключен ко входу импульсного усилителя 9, выходы которо го связаны со входами ключевого исполнительного элемента 1 и блока 7 непрерцвного опросного тока." Устройство работает следующим образом.При отсутствии короткого замыканияиди перегрузки по току в нагрузке 3 поц действием сигналов импульсного усилителя 9 ключевой исполнительный элемент 1 находится в состоянии насыщения, а транзистор блока 1 непрерывного опросного тока заперт и значение этоГо тока равно нулю. Ток через туннедьный диод порогового элемента 5 превышает пиковое значение и диод находится во включенном состоянии. При коротком замыкании или возникновении токовой перегрузки в нагрузке возрастают ампервитки датчика...

Номер патента: 790177

Опубликовано: 23.12.1980

Авторы: Анурьев, Бровкин, Голосов, Медведев, Нарижняк, Полунин, Савченко

МПК: H03K 5/007

Метки: измерительных, импульсов, формирователь

...устройстве для формирования измерительньк импульсов, содержащее источникэталонного напряжения и дополнительныйисточник питания,и " датчиков, выходы которьк подключены ко входам элемента ИЛИ, 17 ключей" и " резисторов и2 " диодов, в котором выход допощительного источника питаниячерез соответствующие резистор, ключи один из " 2 " диодов соединен со вхолом соответствующего датчика, выходключа через другой из . " 21диодовподключен к вькоду источника эталонногонапряжения, а управляемый вход каждогоключа соединен с выходом соответствующего канала коммутатора, введены дополнительно 2 о ", диоды, через один изкоторьк вход ключа соединен с выходомпредыдущего канала коммутатора, а другой включен между точкой соединения первого диода со входом...

Номер патента: 743206

Опубликовано: 25.06.1980

Авторы: Анурьев, Гайсинский, Галедин, Грибок

МПК: H03K 23/24

Метки: двоично-десятичный, счетчик

...При этом 40 устанавливается единичный логическийсигнал на выходе первого элементаИ-НЕ 7 и нулевой логический сигнална выходе элемента И 5, а также происходит формирование нулевого логического сигнала на выходе элемента10 совпадения. Этот сигнал в своюочередь, попадая на входы сбросавторого 2 и третьего 3 триггеров,формирует на их пряьых выходах нулевые логические сигналы. Единичныйлогический сигнал с инверсного выхода триггера 3 подпадает на первыйвход И-НЕ 12. На его втором входе вэто время присутствует единичный логический сигнал, который сформировался на выходе элемента И-НЕ 12вследствие наличия на его входе нулевого логического сигнала с выходаэлемента 10 совпадения. Посколькуна обоих входах элемента И-НЕ 12Формула изобретения...

Номер патента: 738173

Опубликовано: 30.05.1980

Авторы: Анурьев, Грибок, Дивин, Косоруков, Лазаренко

МПК: H03K 23/02

Метки: кольцевой, коммутатор

...с каскада 5 поступает навход"синхронизации большего полупериода несимметричного генератора 3 ипереводит его в противоположное сошчетьОяибйЕ,В рЕЗуЛЬтатЕ ЭТОГО СйИМаЕтся запрет на прохождение импульсовчерез элемент И б. Послесрабатыва"ния всех каскадов кольцевого кбмму-татора импульс с и-го каскада черезэлемент И б поступает на Синлхронизи-"рующий вход меньшего полупериода несимметричного генератора 3 и переводит его в исходное состояние, при кометором Формируется следующий импульс 60" запуска, Далее процесс повторяется.Вданном кольцевом коммутаторе за щита от помех, вызывающих одновре-меййое срабатывание нескольких каскадов и приводящил к неправильной его работе, производится следующими образомПусть одновременно с запуском о,...

Номер патента: 649165

Опубликовано: 25.02.1979

Авторы: Анурьев, Денисович, Зайцев, Кравченко, Курмаев, Манцевич, Мещеряков, Победоносцев, Сумский

МПК: H04L 27/18

Метки: информации, передачи, сигналами, фазомодулированными

...3. При синхронизации минимальной частотой 1 фиг. 2.3) четцые и нечетные символы будут иметь по- и парно одинаковые значения, и устроиство будет работать в режиме двоичного кода. Таким образом, в устройстве обеспечивается возможность работы не только с двоичными, но и с многопозиционными сигналами. Сигнал с выхода регистра сдвига 2 поступает на вход кодопреобразователя 8. При использовании в устройстве двоичного либо четверичного кода кодопреобразовате:.ь 8 произ; Выходной сигнал кодопреобразователя 8 представлен на фиг. 2.4. Этот сигнал поступает в сумматор 5 и добавляется к имеющемуся на другом его входе сигналу (числу). Ввходной сигнал сумматора 5 запоминается в блоке памяти 9, с выхода которого (фиг. 2.5), подается на сумматор 5 и на...

Номер патента: 645269

Опубликовано: 30.01.1979

Авторы: Анурьев, Бровкин, Голосов, Медведев, Нарижняк, Полунин, Савченко

МПК: H03K 17/081

Метки: измерительных, импульсов, формирования

...эталонного напряжения диод 9 закрывается, отключая датчик от стабилитрона 6. Это обеспечивает защиту источника эталонного напряжения от короткого замыкания цепи питания дат чика,Резистор 8 в цепи питания датчика создает защиту дополнительного источника питания от короткого замыкания. Диоды 10 обеспечивают неискаженную передачу эталонного напряжения со стабилитрона 6 на питающие выводы датчиков 3, Переходное сопротивление ключей 2 не оказывает влияния на амплитуду импульсов, в результате повышается точность формирования измерительных импульсов.Формула изобретения1. Устройство для формирования изме рительных импульсов, содержащее источник эталонного напряжения, и датчиков, выходы которых подключены к входам элемента ИЛИ, и и ключей,...

Номер патента: 525250

Опубликовано: 15.08.1976

Авторы: Анурьев, Грибок, Дивин, Донской, Лазаренко

МПК: H03K 23/02

Метки: «и-не, делитель, или-не, импульсов, потенциальных, пять, частоты, элементах

...этого на всех входах элемента И - НЕ/ИЛИ - НЕ 14 и третьего элемента И - НЕ/ИЛИ - НЕ 6, не входящих в какой-либо триггер, оказываются единичные уровни напряжения, вследствие чего на их выходах формируются нулевые сигналы. Сигнал с выхода элемента И - НЕ/ /ИЛИ - НЕ 14 переводит потенциал на выходе элемента И - НЕ/ИЛИ - НЕ 17 в состояние 1. Других изменений сигналов на выходах схем в момент 4 не произойдет, и в нем окажется содержимое 010,С приходом третьего положительного импульса (момент 15) на всех входах первого элемента И - НЕ/ИЛИ - НЕ 4 оказываются все высокие сигналы, что вызывает появление на его выходе низкого сигнала, Он подтверждает наличие высокого сигнала на выходе второго элемента И - НЕ/ИЛИ - НЕ 5 и попадает на вход...

Номер патента: 517162

Опубликовано: 05.06.1976

Авторы: Анурьев, Грибок, Дивин, Косоруков

МПК: H03K 21/06

Метки: памяти, состояниями, тремя, устойчивыми, элемент

...на входе 10на выходе элемента 7 будена выходе элемента 8 - вьвыходе .элемента 9 - низкиПри изменении сигналанизкого на высокий на вы тся сле что выход входИ-НЕ" каждоговыходного элеме дуюшего плеча,схема элементами состояниямина фиг. 2 работы. тельной логики;диаграммы его пол временнь игнала т низкий стсокий, а нй,на входе,10 сходе элемента тремя у собстве Элемент памяти тойчивыми но элементИ-НЕ, вхо и выходные состояниями содержитяпамяти на элементахные элементы 4, 5 и 3ействия элемента. Цель достигается тем, ого элемента "И"-НЕ/ИЛплеча соединен со входомта "И-НЕ/ИЛИ-НЕ после На фиг, 1 изображенапамяти с тремя устойчивы Г, С. Анурьев и А. ф, Косоруко5 появляется низкий сигнал, который вызывает появление на выходах схем 9 и...
