Демодулятор частотно-манипулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1223393
Автор: Светличный
Текст

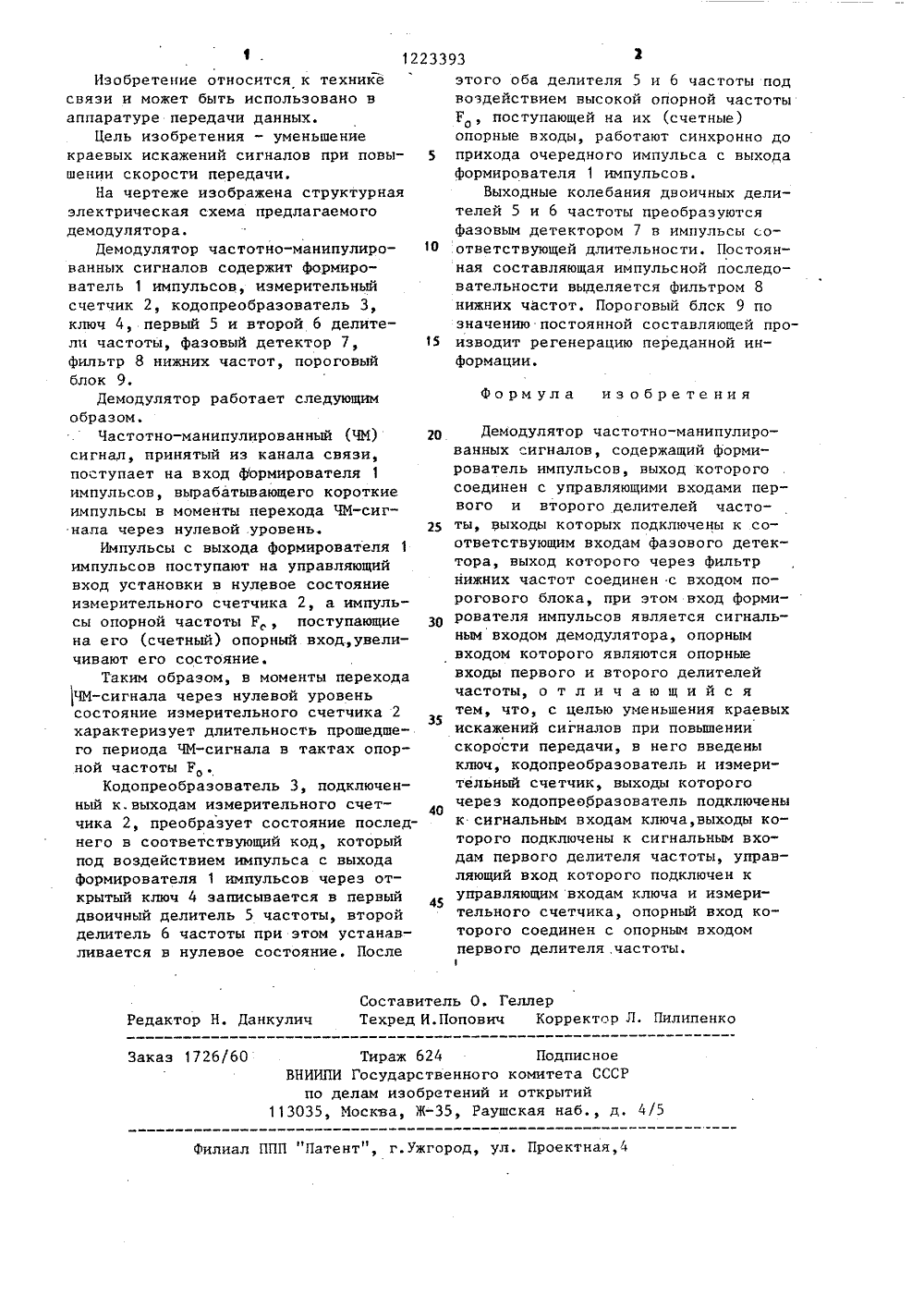

ЕТЕ дуляция ТТ.с. 39-4 во СССР 2, 1972. ОСУДАРСТВЕННЫЙ НОМИТЕТ, СС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР ОПИСАНИЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение. относится к технике связи и м.б. использовано в аппаратуре передачи данных. Цель изобретения - уменьшение краевых искажений сигналов при повышении скорости передачи, Устройство содержитформирователь 1 импульсов, измерительный счетчик 2, кодопреобразователь 3, ключ 4, 1-й и 2-й делители5, 6 частоты, фазовый детектор 7,фильтр НЧ 8, пороговый блок 9.Уменьшение краевых искажений сигналовдостигается введением ключа, кодопреобразователя и измерительногосчетчика. 1 ил.Формула изобретения 25 Составитель О. ГеллерРедактор Н, Данкулич Техред И.Попович Корректор Л. Пилипенко Заказ 1726/60 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул. Проектная,4 1. 12233Изобретение относится к техникесвязи и может быть использовано в аппаратуре передачи данных,Цель изобретения - уменьшениекраевых искажений сигналов при повышении скорости передачи.На чертеже изображена структурнаяэлектрическая схема предлагаемогодемодулятора.Демодулятор частотно-манипулиро Ованных сигналов содержит формирователь 1 импульсов, измерительныйсчетчик 2, кодопреобразователь 3,ключ 4, первый 5 и второй 6 делители частоты, фазовый детектор 7, 15фильтр 8 нижних частот, пороговыйблок 9,Демодулятор работает следующимобразом.Частотно-манипулированный (ЧМ) 20сигнал, принятый из канала связи,поступает на вход формирователя 1импульсов, вырабатывающего короткиеимпульсы в моменты перехода ЧМ-сигнала через нулевой уровень.Импульсы с выхода формирователя 1импульсов поступают на управляющийвход установки в нулевое состояниеизмерительного счетчика 2, а импульсы опорной частоты Р , поступающие 30на его (счетный) опорный вход, увеличивают его состояние.Таким образом, в моменты переходаЧМ-сигнала через нулевой уровеньсостояние измерительного счетчика 2характеризует длительность прошедшего периода ЧМ-сигнала в тактах опорной частоты Р, .Кодопреобразователь 3, подключенный к.выходам измерительного счетчика 2, преобразует состояние последнего в соответствующий код, которыйпод воздействием импульса с выходаформирователя 1 импульсов через открытый ключ 4 записывается в первый 45двоичный делитель 5 частоты, второйделитель 6 частоты при этом устанавливается в нулевое состояние. После 93 аэтого оба делителя 5 и 6 частоты под воздействием высокой опорной частоты Г , поступающей на их (счетные) опорные входы, работают синхронно до прихода очередного импульса с выхода формирователя 1 импульсов.Выходные колебания двоичных делителей 5 и 6 частоты преобразуются фазовым детектором 7 в импульсы соответствующей длительности. Постоянная составляющая импульсной последовательности выделяется фильтром 8 нижних частот. Пороговый блок 9 по значению постоянной составляющей производит регенерацию переданной информации,Демодулятор частотно-манипулированных сигналов, содержащий формирователь импульсов, выход которого соединен с управляющими входами первого и второго делителей частоты, выходы которых подключены к соответствующим входам фазового детектора, выход которого через фильтр нижних частот соединен с входом порогового блока, при этом вход формирователя импульсов является сигнальным входом демодулятора, опорным входом которого являются опорные входы первого и второго делителей частоты, о т л и ч а ю щ и й с я тем, что, с целью уменьшения краевых искажений сигналов при повышении скорости передачи, в него введены ключ, кодопреобразователь и измерительный счетчик, выходы которого через кодопреобразователь подключены к сигнальным входам ключа, выходы которого подключены к сигнальным входам первого делителя частоты, управляющий вход которого подключен к управляющим входам ключа и измерительного счетчика, опорный вход которого соединен с опорным входом первого делителя, частоты.1
СмотретьЗаявка
3795426, 26.09.1984
ПРЕДПРИЯТИЕ ПЯ В-2188
СВЕТЛИЧНЫЙ ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H04L 27/14
Метки: демодулятор, сигналов, частотно-манипулированных
Опубликовано: 07.04.1986
