Генератор импульсов

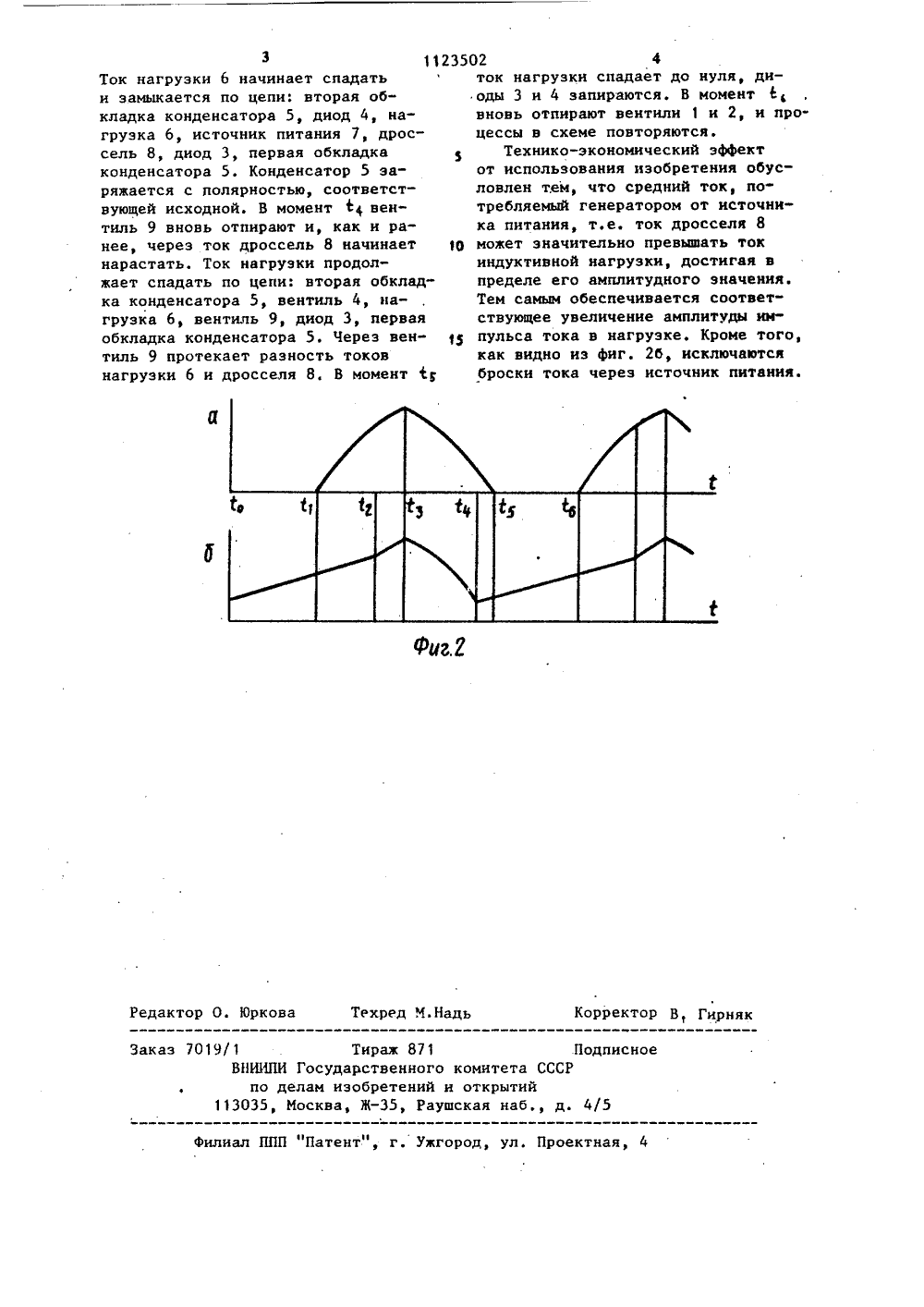

ЯЦ 112350 СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН ац 4 Н 03 К 3 ПИСАНИЕ ИЗОБРЕТЕНИ денс пере авлен ни ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ АВТОРСКОМУ СВИДЕ(21) 3564553/ 18-21(71) Томский ордена Октябрьской Революции и ордена Трудового Красного Знамени политехнический институт им. С.М. Кирова(56) Авторское свидетельство СССР У 519062, кл. Н 03 К 3/53, 1976.Авторское свидетельство СССР 9 959602, кл. Н 03 К 3/53, 1980. (54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий мост, первую и вторую пары про тивоположных плеч которого образуют управляемые и неуправляемые вентили соответственно, накопительный конатор, включенныи в диагональ менного тока моста, индуктивную нагрузку, включенную в диагональ постоянного тока моста, источник питания и дополнительный управляемый вентиль, о т л и ч а ю щ и й с. я тем, что, с целью увеличения амплитуды импульсов тока в нагрузке и уменьшения бросков импульсов тока че рез источник питания, введен линейный дроссель, включенный последовательно с источником питания и нагрузкой в диагональ постоянного тока моста, а дополнительный управляемый вентиль включен параллельно цепи из последовательно соединенных источника питания и линейного дросселя в прямом по отношению к источнику пиИзобретение относится к импульсной технике и может использоваться для питания электромагнитов циклических ускорителей и других индуктивных нагрузок. 5Известен генератор импульсов тока, содержащий мост из управляемых и неуправляемых вентилей, в котором параллельно одному из неуправляемых вентилей через.тиристор под ключен источник питания. При заданной добротности и частоте работы генератора максимальное напряжение на индуктивной нагрузке пропорционально среднему току, потребляемому от источника питания. Средний ток, потребляемый этим генератором, может достигать лишь половины тока индуктивной нагрузки. Это не позволяет увеличить напряжение на на груэке и,следовательно, амплитуду тока до требуемой величины.Наиболее близким по техническойсущности к изобретению является генератор импульсов, содержащий мост, д 5 первую и вторую пары противоположных плеч которого образуют управляемые и неуправляемые вентили соответственно, накопительный конденсатор, включенный в диагональ переменного тока моста, индуктивную нагрузку, включен30 ную в диагональ постоянного тока моста, источник питания и дополнительные вентили. В этом генераторе от источника питания может потребляться средний ток, равный среднему ;оку нагрузки, чем достигается увеличение напряжения на накопительном конденсаторе и соответс.твенно импульсы тока в индуктивной 40 нагрузке. Однако при низковольтномисточник, в . питания и такого увеличения оказывается недостаточно для обеспечения требуемой амплитуды тока в нагрузке. Кроме того, в известном 45 генераторе имеют место значительные броски тока через источник питания,Целью изобретения является увеличение амплитуды импульсов тока в нагрузке и уменьшение бросков импуль сов тока через источник питания.С этой целью в генератор импульсов содержащий мост, первую и вторую пары противоположных плеч которого образуют управляемые и неуправ ляемые вентили соответственно, накопительный конденсатор, включенный в диагональ переменного тока моста индуктивную нагрузку, включенную в диагональ постоянного тока моста, источник питания и дополнительный управляемый вентиль, введен линейный дроссель, включенный последовательно с источником питания и нагрузкой в диагональ постоянного тока моста, а дополнительный управляемый вентиль включен параллельно цепи из последовательно соединенных источника питания и линейного дросселя в прямом1по отношению к источнику питания направлении.На фиг, 1 приведена принципиальная электрическая схема генератора импульсов; на фиг, 2 - временные диаграммы тока нагрузки (фиг,2 а) и тока линейного дросселя (фиг,2 б). Генератор импульсов содержит мост, первую и вторую пары противоположных плеч которого образуют управляемые вентили 1, 2 и неуправляемые вентили 3, 4 соответственно, В диагональ переменного тока моста включен накопительный конденсатор 5, а в диагональ постоянного тока моста включены последовательно соединенные индуктивная нагрузка 6, источник питания 7 и линейный дроссель 8. Параллельно цепи из последовательно соединенных источника 7 и дросселя 8 в прямом направлении по отношенцю к источнику 7 включен дополнительный управляемый вентиль 9.Генератор импульсов работает следующим образом. В момент 1 о(фиг,2) отпирают вентиль 9, Через дроссель 8 начинает нарастать ток (фиг.2 б) по цепи: плюс источника 7, дроссель 8, вентиль 9, минус источника 7. В момент 1 отпирают вентили 1, 2, Конденсатор 5, предварительно заряженный с полярностью, указанной на фиг. 1, разряжается на нагрузку 6 по цепи: первая обкладка конденсатора 5, вентиль 1, нагрузка 6, вентиль 9, вентиль 2, вторая обкладка конденсатора 5. Через вентиль 9 протекает разность токов дросселя 8 и нагрузки 6. В моментэти токи сравниваются и вентиль 9 запирают. После момента 1 разряд конденсатора 5 происходит по цепи: первая обкладка конденсатора 5, вентиль 1, нагрузка 6, источник питания 7, дроссель 8, вентиль 2, вторая обкладка конденсатора 5. В момент 1.5 вентили 1 и 2 запирают.Корректор едактор О. Юркова Техред М.Над рня аказ 7019/о ССС 1 Тираж 871 ВНИИПИ Государственногпо делам изобретений 3035, Москва, Ж, Ра Подписно комитета и открыти шская наб 4/ П "Патент", г. Ужг ул. Проектная, 4 ил з 11 Ток нагрузки 6 начинает спадать и замыкается по цепи; вторая обкладка конденсатора 5, диод 4, нагрузка 6, источник питания 7, дроссель 8, диод 3, первая обкладка конденсатора 5. Конденсатор 5 заряжается с полярностью, соответствующей исходной. В моментвентиль 9 вновь отпирают и, как и ранее, через ток дроссель 8 начинает нарастать. Ток нагрузки продолжает спадать по цепи: вторая обкладка конденсатора 5, вентиль 4, нагрузка 6, вентиль 9, диод 3, первая обкладка конденсатора 5. Через вентиль 9 протекает разность токов нагрузки б и дросселя 8. В момент 1 23502 4ток нагрузки спадает до нуля, диоды 3 н 4 запираются, В момент 61вновь отпирают вентили 1 и 2, и процессы в схеме повторяются.Технико-экономический эффектот использования изобретения обусловлен тем, что средний ток, потребляемый генератором от источника питания, т.е. ток дросселя 8 10 может значительно превышать токиндуктивной нагрузки, достигая впределе его амплитудного значения.Тем самым обеспечивается соответствующее увеличение амплитуды имц пульса тока в нагрузке. Кроме того,как видно из фиг. 2 б, исключаютсяброски тока через источник питания.
