Генератор последовательности импульсов

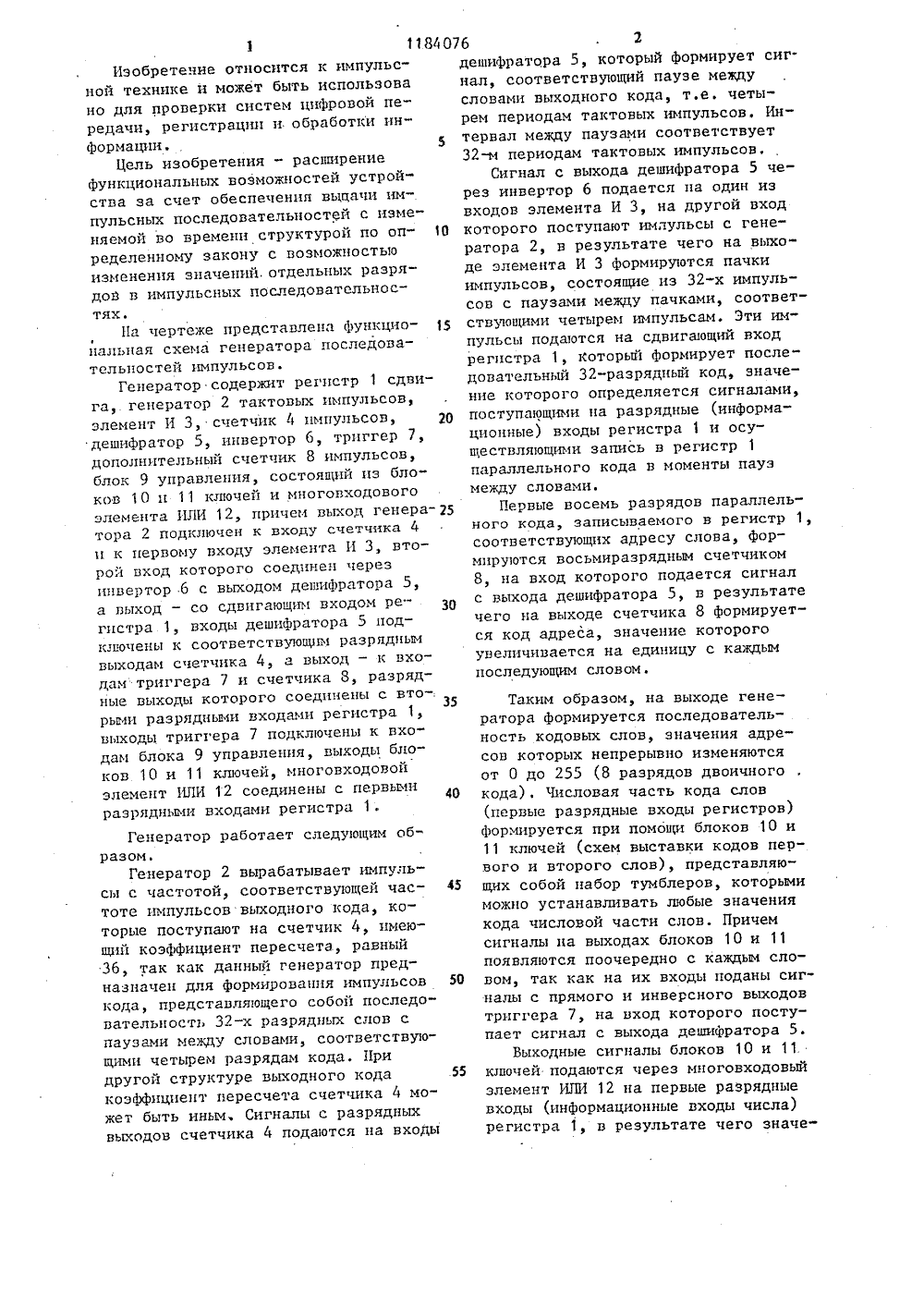

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ОСУДАРСО ДЕЛ ВАТ ген котоду сче оду единен двитем,ионал ны инбло Т 8 ЕННЫЙ КОМИТЕТ СССР ИЭОБРЕТЕНИЙ И ОТНРЬ 1 Т ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54)(57) 1. ГЕНЕРАТОР ПОСЛЕДОНОСТЕЙ ИИПУЛЪСОВ, содержащийтор тактовых импульсов, выходрого подключен к счетному вхочика импульсов и к первому вхэлемента И, выход которого сосо сдвигающим входом регистрага, о т л и ч а ю щ и й с ячто, с целью расширения функцных возможностей, в него введвертор, триггер, дополнительнсчетчик импульсов, дешифраторуправления, выходы которого пключены к первым разрядным вх ЯОм 184076 регистра сдвига, вторые разрядные входы которого подключены через дополнительный счетчик импульсов к счетному входу триггера, к входу ии вертора и к выходу дешифратора, вхо ды которого подключены к выходам счетчика импульсов, выход инвертора соединен с вторым входом элемента И а прямой и инверсный выходы триггера подключены к первому и второму входам блока управления соответственно.2. Генератор по п.1, о т л ич а ю щ и й с я тем, что блок управления содержит первый блок ключей, второй блок ключей и многовходовой элемент ИЛИ, входы которого подключены к выходам первого и второго блоков ключей, входы которых являются соответственно первым и вторым входами блока управления,а выходы многовходового элемента ИЛИ являются выходами блока управления.1 11Изобретение относится к импульсной технике и может быть использова но для проверки систем цифровой передачи, регистрации и.обработки информации .Цель изобретения - распплрение Функциональных возможностей устройства за счет обеспечения выдачи им" пульсных последовательностей с изме" няемой во времени структурой по оп" ределенному закону с возможностью изменения значений. отдельных разрядов в импульсных последовательностях.11 а чертеже представлена Функциональная схема генератора последовательностей импульсов.Генератор содержит регистр 1 сдвига, генератор 2 тактовых импульсов, элемент И 3, счетчик 4 импульсов, дешифратор 5, инвертор б, триггер 7, дополнительный счетчик 8 импульсов, блок 9 управления, состоящий иэ блоков 10 и 11 ключей и многовходового элемента ИЛИ 12, причем выход генератора 2 подключен к входу счетчика 4 и к первому входу элемента И 3, второй вход которого соединен через инвертор б с выходом дешифратора 5, а выход - со сдвигающим входом регистра 1, входы дешифратора 5 подключены к соответствующим разрядным выходам счетчика 4, а выход - к входам триггера 7 и счетчика 8, разрядные выходы которого соединены с вто 3 рьли разрядными входами регистра 1, выходы триггера 7 подключены к входам блока 9 управления, выходы блоков 10 и 11 ключей, многовходовой элемент ИПИ 12 соединены с первыми разрядными вхоцами регистра 1. 84076 2 5 10 15 20 25 ЭО 40 Я 50 55 Генератор работает следующим образом.Генератор 2 вырабатывает импульсы с частотой, соответствующей частоте импульсов выходного кода, которые поступают на счетчик 4, имеющий коэффициент пересчета., равный 36, так как данный генератор предназначен для формирования импульсов кода, представляющего собой последовательность 32-х разрядных слов с паузами между словами, соответствующими четырем разрядам кода. При другой структуре выходного кода коэффициент пересчета счетчика 4 может быть иньи. Сигналы с разрядных выходов счетчика 4 подаются на входы дешифратора 5, который формирует сиг. нал, соответствующий паузе между словами выходного кода, т.е. четырем периодам тактовых импульсов. Интервал между паузами соответствует 32-и периодам тактовых импульсов,Сигнал с выхода дешифратора 5 через инвертор 6 подается на один из входов элемента И 3, на другой вход которого поступают импульсы с генератора 2, в результате чего на выходе элемента И 3 формируются пачки импульсов, состоящие из 32-х импульсов с паузами между пачками, соответствующими четырем импульсам. Эти им" пульсы подаются на сдвигающий вход регистра 1, который Формирует последовательный 32"разрядный код, значение которого определяется сигналами, поступающими на разрядные (информационные) входы регистра 1 и осуществляющими запись в регистр 1 параллельного кода в моменты пауз между словами.Первые восемь разрядов параллельного кода, записываемого в регистр 1, соответствующих адресу слова, формируются восьмиразрядным счетчиком 8, на вход которого подается сигнал с выхода дешифратора 5, в результате чего на выходе счетчика 8 формируется код адреса, значение которого увеличивается на единицу с каждым последующим словом. Таким образом, на выходе генератора формируется последовательность кодовых слов, значения адресов которых непрерывно изменяются от 0 до 255 (8 разрядов двоичного кода). Числовая часть кода слов (первые разрядные входы регистров) формируется при помощи блоков 10 и 11 ключей (схем выставки кодов первого и второго слов), представляющих собой набор тумблеров, которыми можно устанавливать любые значения кода числовой части слов. Причем сигналы на выходах блоков 10 и 11 появляются поочередно с каждым словом, так как на их входы поданы сиг" палы с прямого и инверсного выходов триггера 7, на вход которого поступает сигнал с выхода дешифратора 5.Выходные сигналы блоков 10 и 11. ключей подаются через многовходовый элемент ИЛИ 12 на первые разрядные входы (информационные входы числа) регистра 1, в результате чего значе1184076 4установленным ключа 11 и блока 10, адля нечетных номеров слов - ключами блока 11. ния числовой части слов выходногокода генератора для четных номеровслов будут соответствовать значениям,Составитель В, ЧижовТехред М.Надь Корректор Л. Бескид Редактор И. Дербак Заказ 6282/54 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент"., г. Ужгород, ул. Проектная,4
