Генератор прямоугольных импульсов

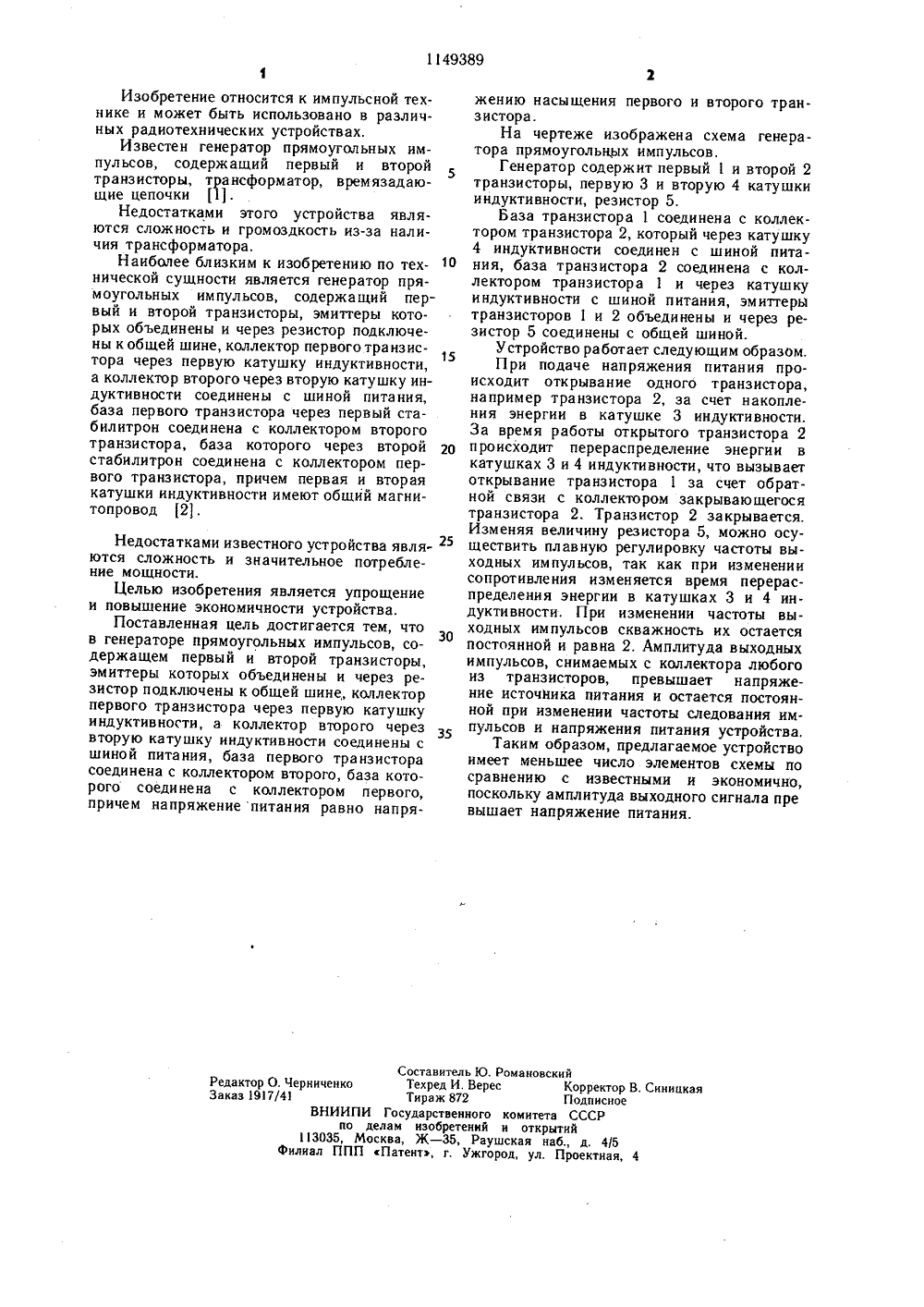

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 4 Ш НОЗ К 330 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1. Авторское свидетельство СССР452909, кл. Н 03 К 1/16, 1971.2, Авторское свидетельство СССР позаявке2524891/18-21, кл. Н 03 К 1/16,1978.,ЯО 1149389 А второй тра нзисторы, эмиттеры которых объединены и через резистор подключены к общей шине, коллектор первого транзистора через первую катушку индуктивности, а коллектор второго через вторую катушку индуктивности соединены с шиной питания, отличающийся тем, что, с целью упрощения и повышения экономичности, база первого транзистора соединена с коллектором второго, база которого соединена с коллектором первого, причем напряжение питания равно напряжению насыщения первого и второго тра из ис тор о в.1149389 Составитель Ю. РомановскийТехред И, Верес Корректор В. СиницкаяТираж 872 ПодписноеВНИ И ПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор О. ЧерниченкоЗаказ 1917/41 Изобретение относится к импульсной технике и может быть использовано в различных радиотехнических устройствах.Известен генератор прямоугольных импульсов, содержащий первый и второй транзисторы, трансформатор, времязадающие цепочки 1.Недостатками этого устройства являются сложность и громоздкость из-за наличия трансформатора.Наиболее близким к изобретению по технической сущности является генератор прямоугольных импульсов, содержащий первый и второй транзисторы, эмиттеры которых объединены и через резистор подключены к общей шине, коллектор первого транзистора через первую катушку индуктивности, а коллектор второго через вторую катушку индуктивности соединены с шиной питания, база первого транзистора через первый стабилитрон соединена с коллектором второго транзистора, база которого через второй 20 стабилитрон соединена с коллектором первого транзистора, причем первая и вторая катушки индуктивности имеют общий магнитопровод 2. Недостатками известного устройства явля-ются сложность и значительное потребление мощности.Целью изобретения является упрощение и повышение экономичности устройства.Поставленная цель достигается тем, что в генераторе прямоугольных импульсов, со 30 держащем первый и второй транзисторы, эмиттеры которых объединены и через резистор подключены к общей шине коллектор первого транзистора через первую катушку индуктивности, а коллектор второго через вторую катушку индуктивности соединены с шиной питания, база первого транзистора соединена с коллектором второго, база которого соединена с коллектором первого, причем напряжение питания равно напряжению насыщения первого и второго транзистора.На чертеже изображена схема генератора прямоугольных импульсов,Генератор содержит первый 1 и второй 2 транзисторы, первую 3 и вторую 4 катушки индуктивности, резистор 5,База транзистора 1 соединена с коллектором транзистора 2, который через катушку 4 индуктивности соединен с шиной питания, база транзистора 2 соединена с коллектором транзистора 1 и через катушку индуктивности с шиной питания, эмиттеры транзисторов 1 и 2 объединены и через резистор 5 соединены с общей шиной.Устройство работает следующим образом.При подаче напряжения питания происходит открывание одного транзистора, например транзистора 2, за счет накопления энергии в катушке 3 индуктивности. За время работы открытого транзистора 2 происходит перераспределение энергии в катушках 3 и 4 индуктивности, что вызывает открывание транзистора 1 за счет обратной связи с коллектором закрывающегося транзистора 2. Транзистор 2 закрывается. Изменяя величину резистора 5, можно осуществить плавную регулировку частоты выходных импульсов, так как при изменении сопротивления изменяется время перераспределения энергии в катушках 3 и 4 индуктивности, При изменении частоты выходных импульсов скважность их остается постоянной и равна 2, Амплитуда выходных импульсов, снимаемых с коллектора любого из транзисторов, превышает напряжение источника питания и остается постоянной при изменении частоты следования импульсов и напряжения питания устройства,Таким образом, предлагаемое устройство имеет меньшее число элементов схемы по сравнению с известными и экономично, поскольку амплитуда выходного сигнала пре вышает напряжение питания.
