Ланшин

Номер патента: 1176810

Опубликовано: 30.11.1990

Авторы: Гришин, Ланшин, Руденко

МПК: H04L 25/06

Метки: посылок, регистрации, телеграфных

...вход счетчика 15 импуль-сов и устанавливает его в исходное состояние (так как к этому времени в счетчике 15 импульсов накопится информаЦия, если в линейной цепи, по которой передавался однополярный сигнал, действовали двухполярные импульсные помехи).Продолжающие поступать на вход устройства однополярные посылки сначала установят в исходное состояние счетчик 14 импульсов (фиг.2,е) момент ), а затем вновь будут приводить к заполнению емкости счетчика 14 импульсов и .подтверждению состояния КЯ-триггера 8,. соответствующего однополюсному режиму работы (Фиг.2,н).Если на вход будут поступать одно- полярные посылки отрицательной полярности, благодаря наличию диод- ного моста 1, вхоцной ток ло-прежнему будет протекать через светодиод 2 .и...

Номер патента: 1211873

Опубликовано: 15.02.1986

Авторы: Гелюх, Гришин, Ланшин

МПК: H03K 17/60

Метки: ключ, транзисторный

...входах элемента 11 И-НЕ оказы 25 ваются уровни логической единицы,в результате чего на выходе элемента 11 И-НЕ устанавливается низкий уровень напряжения, а состояние элемента 12 И-НЕ не изменяетсяЗО т.к на его втором входе сохраняется уровень логического нуля, поступающий с нагрузки 14. Появлениена выходе элемента 11 И-НЕ низкогоуровня напряжения приводит к включению транзистора 2 и через резистор 4 осуществляется предварительный заряд эквивалентной емкостинагрузки 14. По мере роста напряжения на нагрузке 14 увеличиваетсяй уровень напряжения на втором входеэлемента 12 И-НЕКогда напряжениена втором входе элемента 12 И-НЕдостигнет уровня напряжения, равногонапряжению логической единицы, 45на обоих входах элемента 12 И-НЕ одновременно...

Номер патента: 1202067

Опубликовано: 30.12.1985

Авторы: Гришин, Ланшин, Твердов, Юхневич

МПК: H04L 25/26

Метки: передачи, сигнала, телеграфного

...в выключенное состояние.Такое состояние сохраняется до устранения аварийного режима и восстановления рабочего состояния устройст-ва (что.может быть сделано, например, вручную). Выключение коммутатора 2 при аварийном режиме в линии х полностью снимает напряжение со стабилизатора тока 5 и исключает его30 перегрузкуу т.к весь линейный трактпереводится в бестоковое состояние,Передача информации прекращается.Блок 3 информируетоператора о при.чине прекращения передачи. 3В режиме передачи однополярных телеграфных посылок сигналы с блока 1 управления на входы коммутатора 2 поступают в одной фазе, в результате чего все коммутаторы линейного тока, входящие в состав.коммутатора 2, открываются одновремен. но и обеспечивают модуляцию линейного...

Номер патента: 1084967

Опубликовано: 07.04.1984

Авторы: Гришин, Ланшин

МПК: H03F 3/50

Метки: повторитель, эмиттерный

...и превышает напряжение на шине питания, входноесопротивление эмиттерного повторителя 25снижается, так как входное напряжение превышает то напряжение, котороеможет развиться на третьем резисторе11 нагрузки, Однако входной токэмиттерного повторителя существенноне изменится, так как первый фотодиод 8 перейдет из вентильного режимаработы в Фотодиодный режим, и входной ток эмиттерного повторителя вэтом случае ограничивается токомпервого фотодиода 8, который в свою 35очередь определяется током черезсветодиод 7 и задается с помощьюпервого резистора 3 и коэффициентомпередачи оптоэлектронной пары светодиод 7 - первый Фотодиод 8. Ограничение входного тока эмиттерного повторителя с помощью первого фотодиода 8 исключает возникновение аварийной...

Номер патента: 1053316

Опубликовано: 07.11.1983

Авторы: Гришин, Ланшин, Твердов, Юхневич

МПК: H04L 25/06

Метки: посылок, регистрации, телеграфных

...входу триггером 12. 45 На третьем входе элемента И-НЕ 9 также низкий потенциал, так .как на втором входе элемента Й-НЕ 10 - высокий потенциал с инвертора 24. Одновременное наличие на всех трех входах элемента И-НЕ 9 низких потенциалов дает на его выходе - высокий потенциал. При уменьшении тока положительного направления до величины 3 (порог 55 срабатывания оптоэлектронного переключателя 2 в двухполюсном режиме), оптоэлектронный переключатель 2 переходит в состояние, при котором на его выходе появляется высокий потея циал. Этот потенциал присутствует на выходе оптоэлектронного переключателя 2 до тех пор, пока входной ток не изменит своего направления и не достигнет величины 31 . 65 В момент достижения входным токои вновь величины 31...

Номер патента: 879803

Опубликовано: 07.11.1981

Авторы: Башманов, Гришин, Ланшин

МПК: H04L 11/08

Метки: аппарата, линейного, оптоэлектронное, телеграфного, тракта, электронного

...(1 - 1).Поскольку, в этот момент времени на одном из входов каждого элементов И - НЕ (кроме первого) находится низкий уровень, на их выходах вырабатывается выеокий уровень,При поступлении с выхода передатчика 12 в момент времени 1, низкого уровня напряжения выходное устройство закрывается и ток в линии начинает уменьшаться. В этот. момент времени на вторые входы всех элементов И - НЕ сразу (без задержки) поступает низкий уровень напряжения, который выключает индикатор.Если в линии связи 22 и через первый светодиод 5 начинает протекать ток, ампли- туда которого превышает рабочий диапазон то при достижении линейным током значения 1 ток через третий фотоднод 3 становится равным. току через четвертый фото- диод 4, в результате чего на...

Номер патента: 792590

Опубликовано: 30.12.1980

Авторы: Гришин, Ланшин

МПК: H03K 17/567, H03K 17/795

Метки: оптоэлектронный, переключатель

...входом транзисторного ключа 7, а катодфотодиода 1 1 - с входом транзисторногоключа 6, выходы транзисторных ключей6 и 7 соединены с входами элемента12 И-НЕ, выход которого через усилитель 13 соединен с индикатором 14, авыход 15 устройстве соединен с выходомтранзисторного ключа 7.Оптоэлектронный переключатель работает следующим образом,При отсутствии ка входе 2 сигналаотсутствуют токи через светодиод 1,фотодиоды 3 и 4, делитель 5 тока, кавходе транзисторного ключа 7. Черезсветодиод 8 протекает ток, определяемыйвеличиной резистора 9. Оптически соединенные со светодиодом 8 фотодиоды 10и 11 обеспечивают закрытое состояниетранзисторкых ключей 6 и 7. Высокиепотенциалы с выходов этих ключей черезэлемент 12 И-НЕ и усилитель 13 выключают...

Номер патента: 792587

Опубликовано: 30.12.1980

Авторы: Гришин, Ланшин, Тихова

МПК: H03K 17/567, H03K 17/78

Метки: оптоэлектронный, переключатель

...которого соединен с шиной питания 2 через первый фотодиод 3, оптически связанный с входным светодиодом 4,а с общей шиной 5 - через второй фотодиод 6, оптически связанный со светодиодом 7, катод которого подключен кобщей шине 5, а анод через переменныйрезистор 8 подключен к шине питания 2.Первый дополнительный резистор 9включен между катодом стабилитрона 0и анодом светодиода 4, катод которогоподключен к аноду стабилитрона 10,шунтированного последовательно соединенными дополнительным переменнымрезистором 11 и выходНой цепью первого дополнительного транзисторного кщоча 12, вход которого соединен скатодомстабилитрона 10 через дополнительныйфотодиод 13, оптически связанный сдополнительным светодиодом 14, анодкоторого подключен к шине...

Номер патента: 790317

Опубликовано: 23.12.1980

Авторы: Гришин, Ланшин

МПК: H03K 17/567

Метки: ключ, оптоэлектронный

...При поступлении на вход 17 управляющего сигнала,через светодиод 4 и оптически связан. ный с ним фотодиод 3 начинает протекать ток, который приводит к включению составного транзистора 1, появ-.лению в нагрузке тока и уменьшению напряжения на составном транзисторе 1. Через вРемя задержки, определяемое блоком задержки 13, после поступления управляющего сигнала на вход 17, через светодиод 12 начинает протекать ток. Однако через фотодиод 10 и составной транзистор 9 ток протекать не будет, так как напряжение отсечки стабилитрона 11 выбирается большим, чем напряжение между шинами 2 подключения нагрузки и источника 5 питания в открытом состоянии ключа. Часть тока нагрузки протекает через резистор 15, а часть через переменный резистор...

Номер патента: 789799

Опубликовано: 23.12.1980

Авторы: Гришин, Ланшин

МПК: G01R 19/04

Метки: двухполярных, импульсов, регистрации

...тока - низкий потенциал, так как элемент И-НЕ 8 заблокирован по второму входу триггером 16. Одновременное наличие на входах элемента И-НЕ 18 низких потенциалов дает на его выходе 19 - высокий потенциал.При уменьшении тока положительного направления до величины +1, (фиг. 2 а), оптоэлектронный переключатель 3 переходит в состояние, при котором ка его выходе появляется высокий потенциал. Этот потенциал присутствует ка выходе переключателя 3 до тех пор, пока входной ток не изменит своего направления и не достигнет величины - 1, .В момент достижения входнымтоком величины - на выходе оптоэлектрснно го переключателя 3 вновь появляется низкий потенциал. Ток другого направления воздействует теперь одновременно и на светодиод 4 второго...

Номер патента: 786003

Опубликовано: 07.12.1980

Авторы: Гришин, Ланшин

МПК: H03K 17/567, H03K 17/795

Метки: оптоэлектронный, переключатель

...включения ключа 1), Открытый ключ 16 задает ток через светодиод 15.При поступлении на шины 18 и 19сигнала в цепи фотодиода 14, непрерывно облучаемого светодиодом 15, появляется ток, который поступает на входсоставного транзистора 1 2 и обеспечивает его открывание, в результате чегочерез светодиод 4 начинает протекатьток, практически равный величине входного тока, Транзистор 12 удерживаетсяв надежно открытом состоянии дажепри очень малых входных токах и токахчерез светодиод 4, так как напряжение,развиваемое на светодиоде 4, обеспе ивает работу фотодиода 14 в фотоциодном режиме,Ток. протекающий через светодиод 4,вызывает появление тока в цепи фотодиода 3, однако при этом состояниеключа 1 не изменяется, так как небольшой ток фотодиода 3...

Номер патента: 773949

Опубликовано: 23.10.1980

Авторы: Гришин, Ланшин

МПК: H04L 25/26

Метки: биполярных, посылок, телеграфных, формирования

...протекает и после поступления логического "0" на второй вход пятого элемента И 7 в течение времени выключения первого оптоэлектронного коммутатора 1. В течение этого времени с выхода оптоэлектронного переключателя 14 на первый вход четвертого элемента И 6 продолжает поступать логический "0", в результате чего триггер 9 не может изменить своего состояния, а поэтому на первом входе шестого элемента И 8 присутствует логический "О" и исключает возможность включения второго оптоэлектронного коммутатора 2, несмотря на то, что на входной клемме 20 присутствует логическая "1".После полного выключения первого оптоэлектронного коммутатора 1 и прекращения протекания тока положительного направления через нагрузку 21 и светодиод 22, оптоэлектронный...

Номер патента: 739423

Опубликовано: 05.06.1980

Авторы: Гришин, Ланшин

МПК: G01R 19/04

Метки: двухполярных, импульсов, регистрации

...наличии на входахэлемента И-НЕ 6 нулевых потенциалов 739423,4нв выходе его вырабатывается положительный потенциал, который подтверждаетссстояние 1 триггера 8.При уменьшении тока положительногонаправления до величины 14 см.фиг,2 а)оптоэлектронный переключатель 3 переходит в другое состояние, и в этот момент на его выходе появляется подсьжитедьный потенциал. Этот потенциалприсутствует нв выходе переключателя3 до тех пор, пока входной ток не изменит своего направления и не достигнетвновь величины 1В момент достижения велич ьцы Т 4на выходе оптоэлектронного переключателя 3 вновь появляется нулевой потенциал.Ток другого направления воздействуеттеперь одновременно и на светодиод 4второго оптоэлектронного переключателя5. В тот момент,...

Номер патента: 738170

Опубликовано: 30.05.1980

Авторы: Гелюх, Гришин, Ланшин, Тихова

МПК: H03K 17/78

Метки: входное, оптоэлектронное

...токачеРез.светод, поступающего. ца вход блока 9, однако наи и.оптически связая нные с ними его выходе по-прежнему сохраняется нафотодиоды 3, 10 и 16 н16 начинает протекать 0 пряжение, пропорциональное амплитуднь.ток. Когда ток через светодиод 4 дости- му значению предыдущего входного сиггает значения, соответствующего порогу нала. При достижении входным сигналомвключения транзисторного ключа 1, опре- значения, соответствующего установившеделяемого в этом случае током покоя ли- муся порогу регистрации, транзисторныйнейного усилителя 8 и протекающего че ключ 1 закрывается, и на выходе 20 появрез светодиод 7, транзисторный ключ ляется высокий уровень напряжения.включается, и на выходе 20 появляется В процессе уменьшения амплитуды...

Номер патента: 711687

Опубликовано: 25.01.1980

Авторы: Гелюх, Гришин, Ланшин, Тихова

МПК: H03K 17/78

Метки: входное, оптоэлектронное

...покоя линейного усилителя 13 и протекающегочерез вспомогательный светодиод 5, 45транзисторный ключ 4 включается ина выходе 15 появляется низкий уровень напряжения При этом с формирователя 16 одиночных импульсов на вход17 разрядного ключа 18 начинает поступать высокий уровень напряжения.Это приводит к включению разрядного,ключа 18 и шунтированию запоминающего элемента 21 (накопительного.конденсатора) аналогового блока 11 памяти, в. результате чего в цепи разрядного ключа 18 появляется ток. Если запоминающий элемент 21 был заряжен до какого-то напряжения, то втечение малого времени (значительноменьшего длительности принимаемого 60сигнала) заряд будет сброшен черезоткрытый разрядный ключ 18. Послеэтого с формирователя одиночных...

Номер патента: 690628

Опубликовано: 05.10.1979

Авторы: Гришин, Ланшин, Тихова

МПК: H03K 17/567, H03K 17/78

Метки: оптоэлектронный, переключатель

...Ток через светодиод 5 будет определяться теперь величинойпеременного резистора 6 и соответствоватьуровню регистрации 1 а. Через время задержкиСЬ, равное времени задержки переднего фронта цепью задержки 13, после появления верхнего уровня напряжения на выходе цепи за.держки 11, на выходе цепи задержки 13 также появляется верхний уровень напряжения.Это приводит к тому, что с выхода элемента И 17 на вход триггера 16 начинает поступатьвысокий уровень напряжения (фиг, 2 д), таккак на обоих входах элемента И 17 низкиеуровни напряжения, Триггер 16 устанавливает.ся в состояние, при котором на выходе 19(фиг, 2 ж) высокий уровень напряжения,При уменьшении амплитуды сигнала нижеуровня ДО (фиг. 2 а) происходит закрываниетранзисторного...

Номер патента: 653744

Опубликовано: 25.03.1979

Авторы: Гришин, Ланшин

МПК: H03K 17/56

Метки: оптоэлектронный, переключатель

...ключ 4 закрыт, а транзисторный клюц 14 открыт. В результате через светодиод 12 протекает ток, фото- диод 11 находится в вентильном режиме, и шунтирует вход транзисторного ключа 4, поддерживая его в закрытом состоянии.При изменении направления тока на входе 23 на противоположное, ток протекает через светодиод 1 и вход оптоэлектронного ключевого элемента 21. Порог срабатывания653744 5элемента 21 выбирают так, чтобы исключить его срабатывание при максимальном значении амплитуды положительного импульса двуполярного сигнала, Поэтому, в течение времени действия положительного импульса двуполярного сигнала, на выходе элемента 21 сигнал отсутствует и триггер 17 сохраняет свое нулевое состояние. Ток, протекающий через светодиод 1,...

Номер патента: 587624

Опубликовано: 05.01.1978

Авторы: Гелюх, Гришин, Ланшин

МПК: H03K 17/78

Метки: входное, оптоэлектронное

...и на выходе 15 появляется низкий уровень напряжения. Когда входной ток через светодиод 8 достигает потога срабатывания блока 11, через фотодиод 9 начинает заряжаться конденсатор этого блока, запоминающий пиковый уровень входного сигнала.Особенность этого аналогового блока памяти состоит в том, что он обладает малыми постоянными времени на заряд запоминающего конденсатора и большими постоянными времени на его разряд, В качестве аналогового блока памяти можно испольэовать пиковый детектор.Когда входной сигнал достигает максимума, заканчивается, заряд запоминающего конденсатора аналОгового блока памяти 11, и на его выходе 12 устанавливается амплитуда напряжения, пропорциональная амплитуде входного сигнала. Это напряжение...

Номер патента: 545081

Опубликовано: 30.01.1977

Авторы: Гришин, Ланшин

МПК: H03K 17/56

Метки: оптоэлектронный, переключатель

...6, начинаетпротекать ток, Этот ток не может вкл 101111 т 1трдцзцст 01 т 16, тдк 1 еак В этот момент ключ натранзисторе 15 остается включенным. Усцлн 545081тель па транзисторе 6 имеет определенную чувствительность, и он остается закрытым до тех пор, пока ток через светодиод 1, оптически связанный с фотодиодом 3, не достигнет определенного значения. До этого момента остается закрытым дополнительный транзистор 14, что удерживает ключ на транзисторе 15 в открытом состоянии.Когда ток в светодиоде 1 достигнет соответствующего значения, ток, протекающий через фотодиод 3, оказывается достаточным для включения транзистора 6, После этого включается дополнительный транзистор 14, и через дополнительный светодиод 2 начинает протекать ток,...

Номер патента: 513497

Опубликовано: 05.05.1976

Авторы: Гришин, Ланшин

МПК: H03K 17/56

Метки: оптоэлектронный, переключатель

...фотодиод включен между общей шиной и входом основного транзисторного ключа и оптически связан с пер-.льным светодиодом, который но параллельно основному,тельный фотодиод включен новному и оптически связан питания; дополнительный транзисторныйключ включен между общей шиной и светодиодом, соединенным через первый перемвнньтй резистор с шиной питания, вход б дополнительного транзисторного ключа соединен с выходом основного а диод включен в прямом направлецни между точкойсоединения второго дополнительного светодиода со вторым переменным резистором О и точкой соединения дополнительного транзисторного ключа со светодиодом, включенным последовательно с первым переменным резистором.На чертеже приведена принципиальнаяэлектрическая схема...

Номер патента: 499669

Опубликовано: 15.01.1976

Авторы: Гришин, Ланшин

МПК: H03K 17/56

Метки: оптоэлектронный, переключатель

...следующим образом.При отсутствии сигнала на входе ключ 3 закрыт и с выхода инвертора 9 снимается низкий уровень напряжения. При этом на вход дополнительного ключа 11 с цепи задержки 10 поступает нулевой уровень, и ключ 11 закрыт. Ток через светодиод 5 в этом случае определяется величинами двух последовательно соединенных переменных резисторов 8 и 12, что определяет нижний уровень регистрации сигнала. Если коэффициенты передачи тока у обеих оптоэлектронных пар одинаковые, то нижний уровень регистрации сигнала соответствует току в цепи светодиода 5 и499669 Составитель Т. ЩедринаРедактор И. Шубина Техред Т. Курилко Корректор 3, Тарасов Заказ 449/17ЦНИИПИ Изд.1002сударственного коми по делам изобретен35, Москва, Ж, Р Подпив СССР Тираж...

Номер патента: 493025

Опубликовано: 25.11.1975

Авторы: Гришин, Ланшин

МПК: H03K 17/56

Метки: оптоэлектронный, переключатель

...ь 1 Овведены дополнительные транзисторныйключ и переменный резистор, причем дополни ельный переменный резистор включенмежду обшей шиной и катодом светодиода,а к точке соединения катода светодиода и 1 адополнительного переменного резистора подключен выход дополнительного транзисторного ключа, вход которого соединен с выходной,клеммой оптоэлектронного переключателя.На чертеже изображена схема лредлагве- омого оптоэлектронного переключателя,Оптоэлек, ронный переключатель содержитвходной светодиод 1, оптически связанный сфотодиодом 2 транзисто, ный ключ 3, фотоаллод 4, оптически связанный со светодиодомал бретение относится к вычи графной технике и может б в различных устройствах, для регистрации длительн493 О 25 Тираж писно филиал...

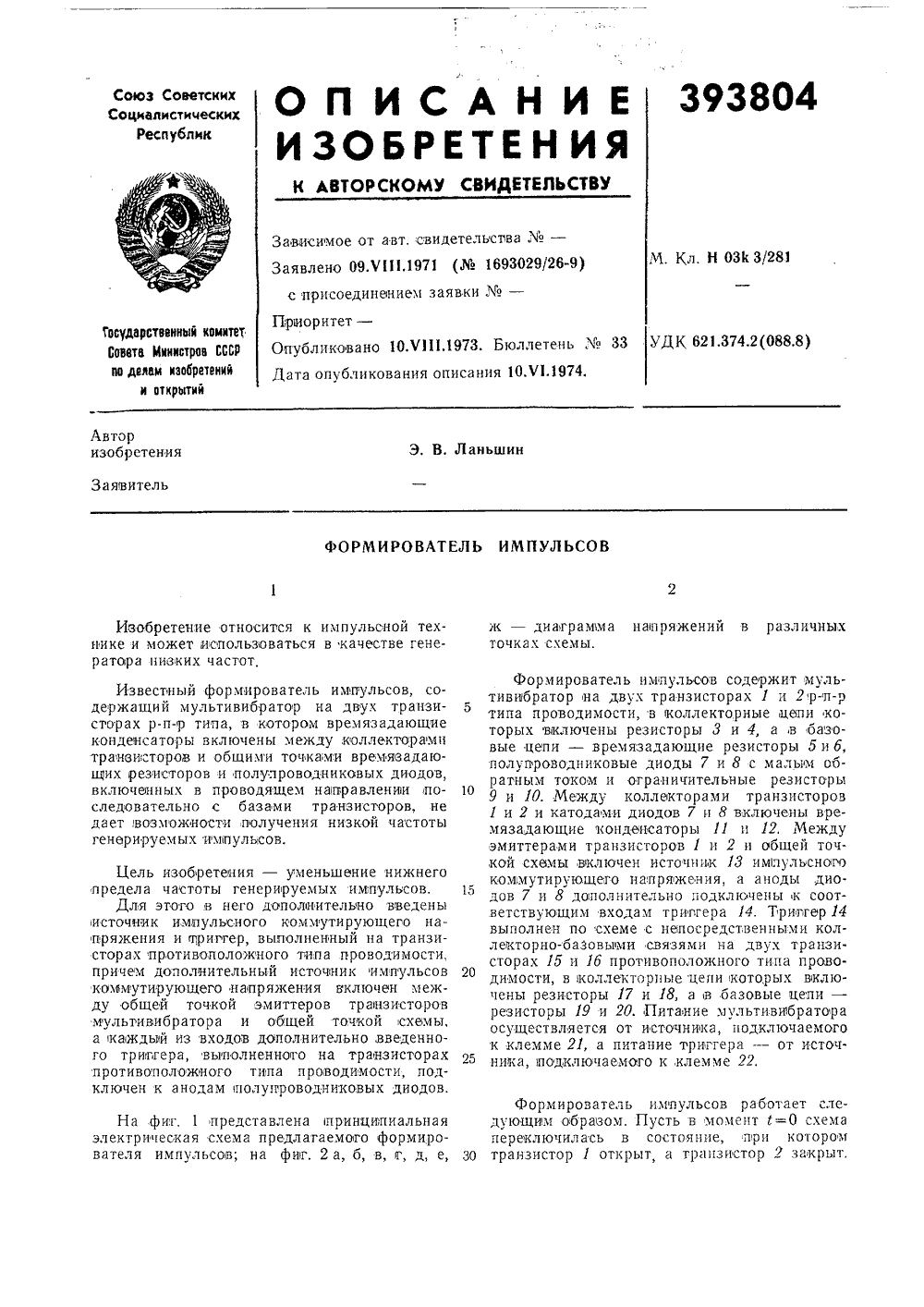

Номер патента: 393804

Опубликовано: 01.01.1973

Автор: Ланшин

МПК: H03K 3/281

Метки: импульсов, формирователь

...транзистор 2 закрыт,Формирователь импульсов, содержащиймультивибратор на двух транзисторах р-п-ртипа, в котором времязадающие конденсаторы включены между коллекторами транзисто 20 роев и общими точками времязадающих резисторов и полупроводниковых диодов, выключенных в проводящем направлении последовательно с базами транзисторов, отличаюиийся терм, что, с целью уменьщения нижнегопредела частоты генерируемых импульсов,в него дополнительно введены источникимпульсного коммутирующего напряженияи трипгер, выполненный на транзисторах противоположного типа проводимости, причемдополнительный источник импульсов коммутирующего напряжения включен между оощей точкой эмиттеров транзисторов мультивибратора и общей точкой схемы, а каждыйиз входов...

Номер патента: 338991

Опубликовано: 01.01.1972

Автор: Ланшин

МПК: H03K 3/28

Метки: ждущий, мультивибратор

...резистору 3 подключены, последовательно соединенные резистор 9 и диод 10 катод, которого соединен с аиодом стабилитрона 11, а катод по следнего соединен с базой траанзистора 2.К базе транзистора 2 через диод 12, включенный,в прямом направлении, подключены времязадающая емкость - конденсатор 13 и времязадающее сопротивление - резистор 14, 5 подключенный другим концом к источникупитания.Работает ждущий мультивибратор следующим образом.В устойчивом состоянии транзистор 1 за крыт, а транзистор 2 открыт и насыщен. Насыщение транзистора 2 обеспечивается током, протекающим по стабилитрону 11.Диод 10 закрыт, так как конденсатор 13заряжен,до величины напряжения питания, а 25 напряжение в точечке 15 равно налряжениюпробоя стабилитрона 11, которое...

Номер патента: 324470

Опубликовано: 01.01.1972

Автор: Ланшин

МПК: G01B 5/00

Метки: инструмент, лесотаксационный

...еркало параллельно полуп пластинке);поворота шкалы расстоя дной отметки, соответст мальцоку расстоянию до еже показан предложенный ицстр324470 Заказ 249(1 Подписи ад, М 84 раж 44 Типография, пр. Сапунова,Закон построения шкалы расстояний выражен формулой2 И(2)а где а - величина базы дальномера;1 - расстояние до обьекта;срий - величины, входящие в формулу 1.Шкала 7 толщин связана со шкалой 6 расстояний управляемой кинематической связью, выполненной в виде фрикционного ролика 8, управляемого кнопкой 9. Для возвращения шкалы 7 в исходное положение предусмотрена спиральная пружина 10,Лесотаксационный инструмент может быть снабжен счетчиком 11 числа стволов, работающим от кнопки 9, и счетчиком 12 суммарной площади сечения, связанным со...

Номер патента: 288083

Опубликовано: 01.01.1970

Авторы: Жильцов, Илюхин, Коробова, Ланшин

МПК: G05B 13/00, G05B 5/01

Метки: переменной, структурой

...это выполняется следующим образом.При значениях сигналов д на выходе динамического звена 3, меньших, чем сигналы с выхода устройств 11 и 12 выдачи абсолютных значений сигналов, по соответствующему знаю на вход форсирующего звена б подается сигнал дз с выхода динамического звена 3 со своим знаком. В случае же обратных соотношении величин на вход форсирующего звена подается сигнал, пропорциональный величине сигнала Х 1 с выхода динамического звена 4, со знаком, определяемым знакомсигнала дгВ случае использования нелинейного эле. мента 5 по схеме фиг. 2,б схема работает аналогично предьгдущей, используя только сравнение знаков, но без сравнения амплитуд сигналов д и хг Сигнал с выхода форсирующего звена б через блок масштабных коэффициентов...

Номер патента: 239405

Опубликовано: 01.01.1969

Авторы: Жильцов, Илюхин, Ланшин, Павлова

МПК: G05B 11/36

Метки: дифференциальными, инерционных, объектов, описываемых, порядка, спосоь, уравнениямип-ого

...а также за счет иапользования переключений сигналов промежуточных координат объекта, содержащих косвенно информацию о высших производных ошибки;г) ограниченную информацию о производных ошибки системы делают достаточной также и за счет формирования вспомогательных контуров, на вход которых подают переключаемые сигналы основного контура,Вспомогательные контуры, сформированные с использованием части объекта при соответствующем выборе коэффициентов усиления контуров, обеспечивают практическое снижение порядка уравнений объекта за счет обеспечения эквивалентных постоянных времени этих контуров меньшей величины, чем постоянные времени части объекта, охваченной обратной связью.Иопользование же зафильтрованных сигналов с промежуточных...

Номер патента: 191782

Опубликовано: 01.01.1967

Авторы: Абрамов, Аврих, Барский, Вардан, Гура, Ислентьева, Ланшин, Левшук, Мельников, Мишурис, Назаров, Николаев, Семенов, Тихомиров, Шапошников

МПК: C08L 25/12

Метки: 191782

...заключается в том, что получают пластмассовую композицию следующего состава, вес, ч.: сополимер стирола и акрилонитрила 100, алюминиевая пудра 3, стеарат кальция 0,6, двуокись титана 10. 20Пробельным материалом и шрифтом из пластмассовой композиции можно заменить известный шрифт пз свинцовосурьмянооловянистого сплава, так как шрифт и пробельный материал пз пластмассы в 10 раз легче, де шевле, в 3 - 4 раза тиражеустойчивее, чем металлические.П р и м е р, Приготовляют известным способом сополимер стнрола и акрилопитрила марки СНАК; затем 100 вес. ч, просушенного Зо сополимера, 3 вес. ч. алюминиевой пудры,Мишурис, И. И. Аврих, М. С, Варков, А. И. Тихомиров, М. Г. Гура- В, А, Абрамов, С. И, Шапошников, пшин и В. П. Ислентьева " - в 0,6...
