H03K — Импульсная техника

Номер патента: 576659

Опубликовано: 15.10.1977

Авторы: Забенкин, Трофимов

МПК: H03K 5/13

Метки: сигнала, формирования

...несущуючастоту принимаемого сигнала импульсно-фазовой радионавигационной системы и широкополосной линии задержки, определяющимуровень формирования характерных точекогибающей. Такое схемное решение позволяетобеспечить независимость точностных характеристик от уровня формирования характерных точек огибающей.На фиг. 1 приведена структурная электрическая схема устройства; на фиг. 2 в временные диаграммы, поясняющие его работу, Длянаглядности принята линейная аппроксимация переднего фронта сигнала импульсно-фазовой радионавигационной системы (на фиг,2 г, д показаны только огибающие сигналов),Устройство для формирования сигнала с заданным моментом перехода огивающей черезнулевой уровень состоит из сумматора 1, широкополосной линии задержки 2...

Номер патента: 576660

Опубликовано: 15.10.1977

Авторы: Никитюк, Тревогин, Тыныныка

МПК: H03K 17/60

Метки: коммутатор

...образом.При поступлении на шину 11 управляющихсигналов отрицательной полярности транзистор 8 открывается и на базе транзистора 5 устанавливается потенциал, при котором через транзистор 1 протекает ток усилительного режима. Одновременно на коллекторе транзистора 5 устанавливается потенциал, определяющий усилительный режим работы транзистора 13. При этом на коллекторах коммутируемых транзисторов 1 и 13 устанавливаются равные по величине и противоположные по полярности потенциалы, которые приложены к полупроводниоквым диодам 16, 17, Потенциалы других выводов этих диодов по полярности совпадают с потенциалами на коллекторах транзисторов 1 и 13. Величина потенциалов зависит от типа стабилитронов 20, 21 и должна быть достаточной для...

Номер патента: 576661

Опубликовано: 15.10.1977

Авторы: Никулин, Шорохов

МПК: H03K 17/80

Метки: коммутатор, многоканальный

...через встречно включенные первые рабочие обмотки второй ячейки, вторые диоды и первичные обмотки дополнительного трансформатора соединена с соответствующей шиной источника питания, причем вторая обкладка выпервичные оомотки 5, -мотка 5 з; источники пиобмотки 8 ,- 8 в, , 8 -ку. Таким образом, приращения импульсных напряжений, прикладываемые к первичным обмоткам 5 , - 5 выходного трансформатора 5 и дополнительного трансформатора Зравны нулю и сигнал на выходе коммутатора отсутствует.Если в канале появляется непрерывный сигнал, то в дискретный момент времени, соответствующий срабатыванию, например, ячейки 1данного канала, происходит заряд конденсатора 2, этого канала до амплитудного значения входного сигнала У С приходом следующего...

Номер патента: 577509

Опубликовано: 25.10.1977

Авторы: Диденко, Карнаух, Конарев, Коновалов, Шандрин

МПК: H03K 5/00

Метки: временных, интервалов, формирования

...входам мулыиплексора 3, Установочные входы последнего через регистр 4 связаны оо входом 9, а выход - с первым входом элемента 5,формула изобретения т ТМ 10 второй вход которого подключен к выхо- ду 10, соединенному с выходом триггефра б, Выход элемента 5 подключен к счетному входу счетчика 7, установоч- ные входы которого подключены ко входу 9, Ф выход соединен с первым вхо;дом триггера б, второй вход которого подключен ко входу 8.Устройство работает следующим образом.10Импульсы генератора 1 эталонной частоты Ф поступают на вход делителя 2, на выходах которого формируются частотные сигналы, связанные с эталонной частотой следующими соотношениями Частотные сигналы Г, Г, Г поступают на информационные входй мультиплексора 3. На...

Номер патента: 577644

Опубликовано: 25.10.1977

Авторы: Поздняков, Сердюк, Хмарский

МПК: H03K 3/281

Метки: мультивибратор

...5 к шине 14, ,отрицательному полюсу источника 12 н базе транзистора 1. Эмипер последнего соединен с катодом диода 6, связанным через конденсатор 9 с эмиттером транзистора 11 и анодом диода 8, катод которого подключен к эмиттеру транзистора 2, Эмиттер транзистора 11 через кон. денсатор 10 соединен с его коллектором и катодом диода 7, анод которого соединен с анодом диода 6, подключенным через резистор 4 к положительному полюсу источника 2.Мультивибратор работает следующим образом, Пусть конденсаторы 9 и 10 начинают заряжаться, Ток заряда протекает через резистор 4, диоды 6 - 8 и открытый транзистор 2. Создаваемое этим током падение напряжения на резисторе 4 и на диоде 6 больше напряжения смещения и прикладывается в обратном...

Номер патента: 577645

Опубликовано: 25.10.1977

Авторы: Бакалинский, Максимов, Хлонь

МПК: H03K 3/281

Метки: генератор, импульсный

...генератор содержит мостовую схему включающую КС-цепь на резисторе 1 и конденсаторе 2, резистивный делитель на резисторах 3 и 4 и нуль-орган йа транзисторе 5, второй транзистор 6, база и коллектор которого соединены через резистор 7, шины 8 и 9 источ. ника питания. Шина 8 подключена к коллектору тран.зистора 6, эмиттер которого соединен с обшей точкой резисторов 1 и 3, а база - с коллектором транзистора 5, база которого подключена 5 к выходу ЙС-цепи, а эмиттер - к выходу ре.зистивного делителя. Общая точка резистора 4 и конденсатора 2 соединена с шиной 9.Генератор работает следующим образом.При включении питания транзистор 5 за.крыт, транзистор 6 открыт, а на резисторах 3 и 4 падает почти все напряжение источника...

Номер патента: 577646

Опубликовано: 25.10.1977

Авторы: Браславский, Сегаль

МПК: H03K 3/286

Метки: триггерное

...памяти б, 7, выполненных на лвухвходовых логических элементах И-НЕ 8 - . Выхолпые сигналы поданы на входы 12 - 14, а выход.ные сигналы снимаются с выходов 15 н 16.577646 Принцип работы устройства заключаетси в следующем.При поступлении сигнала на один из входов, например 13, управляющего сигнала, который представляет собой низкий логический уровень, на выходах многовходовых логических элементов И-НЕ 2 - 5 устанавливается вцсокии логический уровень, и триггер 1 устанавливается в состояние, при котором на его выходной шине (выходе 16) устанавливается высокий логический. уровень, а на другой шине (выходе 1 ф 15) - н изки й.Низким логическим уровнем с выхода 5 элементы памяти б и 7 устанавливаются в состояние, при котором на выходах...

Номер патента: 577647

Опубликовано: 25.10.1977

Автор: Маруев

МПК: H03K 3/286

Метки: ведущий-ведомый, типа, триггер

...триггер 8, состоящий из транзисторов 19, 20, резисторов 2 в26 и конденсаторов 27 - ЗО; расширитель нм.пульсов 31, состоящий из транзистора 32, ре.зистора ЗЗ, ферритового элемента 34 с обмотками 35 - 38.На шину 39 счетных импульсов подаютсясчетные импульсы, а на шины 40 и 41 установочных импульсовимпульсы установки.Выходной сигнал снимается с выходов 42,43.Источники питания и сигналов на чертежене показаны, 577647Принцип работы триггера заключается в следукицем.При подаче токовых импульсов ( гп -- 2 мксек .1 ц -- 50 - 75 ма) иа установочные 40 и 41 или счетную 39 шины ведомый триггер 8 переключается и на его выходах вы рабатываются импульсы. Длительность импульсов с одного выхода в пределах 5 - -10 мксек, с другого - 2 - ,3 мксек,Выход...

Номер патента: 577648

Опубликовано: 25.10.1977

Автор: Русаков

МПК: H03K 3/335

Метки: генератор, импульсов, серий

...генератор серий импульсов, содержащий триггер на первом и втором транзисторах и первый мультивибратор на однопереходном транзисторе, коллектор первого транзистора триггера подключен к цепи питания мультивибратора на однопереходном транзисторе 1.Целью изобретения является повышение точности задания числ 4 импульсов в серии.Для этого в генератор серий импульсов, содержащий триггер на нервом и втором транзисторах, первый мультивибратор на однопереходном транзисторе, коллектор первого транзистора триггера подключен к цепи питания мультивибратора на однопереходном транзисторе, ввелен второй мультивибратор на одноперехолном транзисторе и конденсатор. Причем щ.пь питания второго мультнвибратора на однопереходпом транзисторе...

Номер патента: 577649

Опубликовано: 25.10.1977

Авторы: Горбунов, Евсеев, Чередниченко

МПК: H03K 3/78

Метки: датчик, импульсов, многоканальный, одиночных

...выхоу регулируемого устройства задержки 1, а другой - к нулевому 2 пвходу триггера 2 и через элемент НЕ 8 ко второму входу регулируемого устройства задержки 1, вход которого полсоединен к единичному выходу триггера 2, елиничный вход которого полсоединен к выхолу элемента ИЛИ-НЕ 3.Многоканальный датчик одиночных импульсов работает слелующим образом.После включения питания схема самоуста. навливается в нулевое состояние. При этом на единичном выходе триггера 2 - низкий потенциал, который через регулируемое устройство задержки 1 закрывает по первому вхолу элемент И 9 и поступает на вход элемента НЕ 8. Высокий потенциал с выхода элемента НЕ 8 от. крывает по второму входу элемент И 9, низкий потенциал с выхода которого закрывает по...

Номер патента: 577650

Опубликовано: 25.10.1977

Авторы: Беляева, Ерофеева, Захаров

МПК: H03K 4/06

Метки: генератор, импульсов, треугольных

...элемент, разрядный элемент, лиол и времязадакший коцлецсатор, введен усилитель, вход котороо соединен с выходом токостабилизируюьцего элемента, цеццвертируюший выходс вхолом порогового элемен 1 я, а ицвертируюгций выход - с входом раз. рядцого элемента. образом ния начи диол 5 и я разрядзапирак ирукше о ойствов ерт. Когдаысит уронця поро.ежлу вхс- выходом, его вход я, скачком:)вка4г)7,42 Тираж 165 Подписное11 ИИПИ Гн ларственного комите 1 а (,овета Министров О.(,Рно гтелач иаобн гений и огкрытий13035, Москва, Ж Зо, 1 а вская наб., л 4/5 Филиал ППП Патент,Ужгород, ул, Проектная, 4 уменьшается напряжение на аноде лиода 5, вызывая его запирание, что обеспечивает от.ключение токостабилизирующего элемс)гга 3 от конленсатора 2....

Номер патента: 577651

Опубликовано: 25.10.1977

Авторы: Бантюков, Брук, Носенко

МПК: H03K 5/007

Метки: импульс, импульсов, пачки, прямоугольный

...введены трц элемента выходы которых подключены оЛним входам логических эле.577651 Формула изобретения 11111141 И Заки 41 Н 7/42 Гараж 1065 цичи 1 ааааа 111111 11 ат а , г, Умг 1 аа, ул Проктиаа Преобразователь пачки импульсов в прямоугольный импульс работает следующим обра.зом.При поступлении пачки импульсов на входО триггер 1 срабатывает от первого импульса, фиксируя начало пачки, счетчик 2 фиксирует каждый импульс пачки. На выходах триггера старц 1 его разряда счетчика 2 будут появляться импульсы с частотой в 2" раз меньшей, чем частота импульсов пачки, где к - номер триггера старшего азряда счетчика 2.Длительности импульса и паузы на выходах триггера старшего разряда счетчика 2 рав.ны между собой. Длительность нефиксируемого разрыва...

Номер патента: 577652

Опубликовано: 25.10.1977

Автор: Дурынин

МПК: H03K 5/00

Метки: амплитудно-временной

...вход интегрально-дифференциального амплитудно-временного устрокства соединен через усилительно-согласующий каскад с вводом установки 1 триггера, а выход через схему сброса - со входом установки О триггера,15На фиг. 1 представлена блок-схема амп.литулно-временного преобразователя; на фиг.2 - временные диаграммы работы амплитудно временного преобразователя.Амплитудно-временной преобразователь со.держит интегрально-лифференциальное амплитудно-временное устройство , вход которого соединен через усилительно-согласующий каскад 2 со входом установки 1 триггера,1, а выход через схему сброса 4 - . со входом уста 25 нонки 0 триггера 3Амплитудно-временной преобразователь работает следующим образом.С появлением входного импульса (фиг. 2 а) схема...

Номер патента: 577653

Опубликовано: 25.10.1977

Авторы: Иванов, Муренко, Широков

МПК: H03K 5/01

Метки: импульсов, формирователь

...1 и р)с)к 1065 11 олписнс)е 11114)11 Гс 1 с).сарг)венного комитета Совета Министров (.(,(. но ле.)ам изобре)ений и открытий 11 З 035, Москва, Ж.З 5. Раугнская наб., л. 4)5Филиал 111111 1 атс нт, г. Уасгорол, ул. 11 роектная, 4 В исходном состоянии (кнопка отпупц на на контакт (1 поступает низкий потенциал, 1 риг герыи 2 находятся в исходном (нулевом состоянии. Б режиме выделения одиночного импульса на клемму 11 поступает высокий по тенциал, в режиме выделения пачки импуль сов в - низкий потенциал. Импульсы 1, поступа.и к)ц(ие на клемму 8, не,проходят на выходнук) клемму 12, так как с единичного плеча триггерана вход элемента 6 поступает запрещаюций потенциал, 1 ОПри нажатии кнопки напряжение на контах. тах 9 и 10 инвертируется и на...

Номер патента: 577654

Опубликовано: 25.10.1977

Авторы: Богородицкий, Супонин, Шадрин

МПК: H03K 5/04

Метки: импульсов, расширитель

...на вход формирователя 3, Я функциональное значение которого формирование импульсов начала и конца преобразованного интервала, передача этих импульсов в блок запоминания временных интервалов, выработка ко манд передачи или запрета передачи (по второму выходу), запомненных в блоке запоминания 4 интервалов времени, на вход преобразователя 2 масштаба времени и стирания информации в Щ блоке 4.Кроме того, формирователь 3 определяет требуемый коэффициент преобразования устройства посредством попу ковой оценки поступающих с преобразователя 2 длительности импульсов с длительностью опорного интервала времени, заданной в аналоговой или цифровой Форме. Наряду с этим я Формирователе 3 осуществляется 40 счет числа циклов преобразования.Сформированные...

Номер патента: 577655

Опубликовано: 25.10.1977

Автор: Кулаков

МПК: H03K 5/04

Метки: импульсов, усилитель-расширитель

...параллельно которому вклю 577655чены последовательно соединенные резистор б с шунтирующим конденсатороми переход базатэмиттер ключевоготранзистора 8, коллектор которого соединен с коллектором транзистора 9 бусилителя 1 через диод 10,3 усилитель"расширитель введеныпоследовательно соединенные резисторы 11 и 12, которые включены междуколлектором ключевого транзистора 8 10И общей шиной 13, конденсатор связи 14й транзисторный каскад на транзисторе 15, выполненный по схеме с общимэмиттером, вход которого подключечк входной шине 16 и через конденсатор связи 14 соединен с общей точкойсоединения резисторов 11, 12, авыход через дополнительный резистор 17йодсоединен к входу транзисторногоусилителя 1.Усилитель-расширитель импульсовработает следующим...

Номер патента: 577656

Опубликовано: 25.10.1977

Авторы: Харьюзов, Швец

МПК: H03K 5/12

Метки: линия, перепадов, формирования

...размещены по окружности ферритовые кольца, внутри которых расположены отрезки внутренних проводников, электрически связанные между собой и с металлическими дисками меньшего диаметра. Края металлических дисков большего диаметра, соединены гальванически образуя наружный проводник.На чертеже показана линия для формирования перепадов напряжения, две проекции.В каждом слое диэлектрика 1 разме Мены по окружности Ферритовые коль577656 Формула иэобретения 1 О А-А 11 НИИПИ Закаэ 4198/43 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ца 2, внутри которых расположены отрезки внутренних проводников 3, электрически связанные с металлическими дисками 4 меньшего диаметра, а края металлических дисков 5 большего диаметра соединены...

Номер патента: 577657

Опубликовано: 25.10.1977

Авторы: Куликов, Спиридонов, Хорошский

МПК: H03K 5/13

Метки: временное, управляющее

...вход триггера управления соединен с ходотов,возврата устро дтояние.На чертеже дана структурная схемаустройства (для случая К= 3),Временное управляющее устройствосодержит дешифратор 1 с К выходами,двухвходовые элементы 2-4 задержки,триггер 5 управления, вход 6 возврата устройства в исходное состояние,причем первый выход дешифратора 1через последовательно соединенныеэлементы 2-4 связан с единичным установочным входом триггера 5, нулевой установочный вход которого подключен к входу 6, а выход - к управляющему входу дешифратора 1, второй и третий выходы которого подключены к вторивт входам элементов 3 и 4соответственно.577657 Составитель А, СтепановТехред З.фанта КоРРектоР М. Демчик Редактор Н. Данилович Заказ 4198/43 Тираж 1065 Подписное...

Номер патента: 577658

Опубликовано: 25.10.1977

Автор: Дианов

МПК: H03K 5/153

Метки: фазирующий, формирователь

...3 и 4, подключен к инвертируюшему входу нуи-компарвтора 5.Выход выпрямителя 2 через регулируемый резистивный делитель напряжения, образованный резистора."ии 6 и 7, соединен с неинвертирующим входом нуль-компврвтора 5, выходкоторого соединен со входом узла 8 формирования сигнала начала рабочей эоны,Базирующий формирователь работает следующим образом,Рассмотрим наиболее общий случай, когда выходное напряжение датчика 9 (см,фиг,2) сдвинуто по фазе относительно поданногона первичную обмотку трансформатора 1 напряжения питания Р и, следовательно, отнэсительно напряжения О на выходе нерегули Оруемого резистивного делителя напряженияна угол Ч, Начало рабочей зоны при анапго-цифровом преобразовании напряжения Юхарактеризуется...

Номер патента: 577664

Опубликовано: 25.10.1977

Автор: Никольский

МПК: H03K 7/02

Метки: амплитудно-модулированных, генератор, импульсных, сигналов

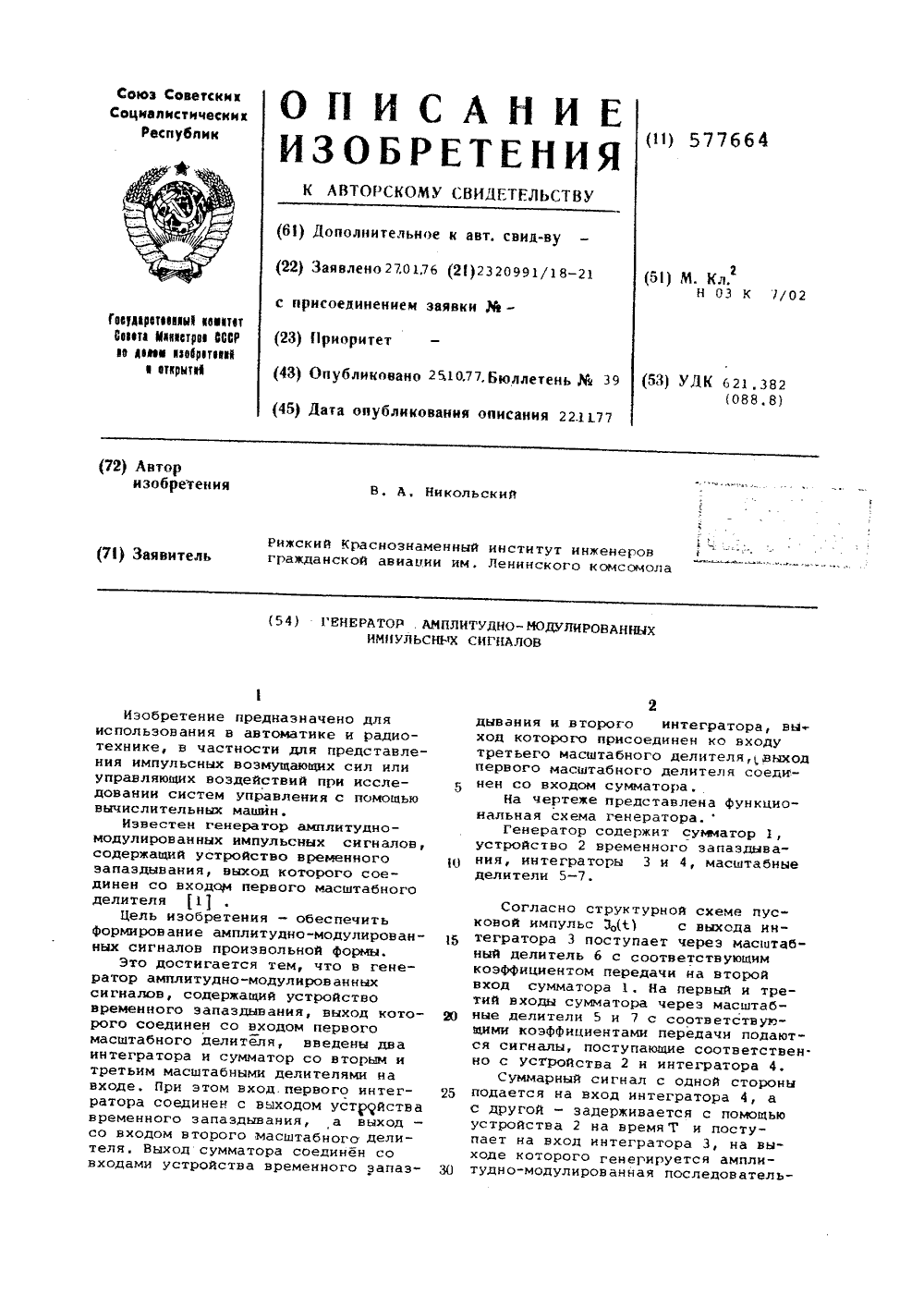

...присоединен ко входу третьего масштабного делителя,выход первого масштабного делителя соединен со входом сумматора.На чертеже представлена функциональная схема генератора.Генератор содержит сумматор 1, устройство 2 временного запаздывания, интеграторы 3 н 4, масштабные делители 5-7. Согласно структурной схеме пусковой импульс Э И 1 с выхода интегратора 3 поступает через масштаб"ный делитель 6 с соответствующимкоэффициентом передачи на второйвход сумматора 1. На первый и третий входы сумматора через масштаб)х) ные делители 5 и 7 с соответствующими коэффициентами передачи подаются сигналы, поступающие соответствен.но с устройства 2 и интегратора 4.Суммарный сигнал с одной стороны 25 подается на вход интегратора 4, ас другой -...

Номер патента: 577678

Опубликовано: 25.10.1977

Авторы: Горохов, Рыбаков, Шевьев, Щедрин

МПК: H03K 17/56

Метки: многоразрядное, переключающее

...с р-и-р-п структурой, катод которого соединен с базой двухэмиттерного транзистора 2. Коллектор двухэмиттерного транзистора 2 соединен свыходным выводом 3, первый эмиттерс управляющим электродом прибора ср-и-р-и структурой, следующего по направлению переключения разряда, а вто- Ирой - с соответствующей тактовой шиной 4 или 5.Аноды приборов с р-п-р-и структурой 1 всех разрядов через резистор 6соединены с шиной питания 7. Виста- щбильное переключающее устройство 8осуществляет поочередное соединениетактовых шин 4,5 с общей шиной 9 припоступлении на его вход 10 каждогонечетного и каждого четного импульса, З 5Многоразрядное переключающее устройство работает следующим образом.Допустим, что в исходном состоянии собщей шиной 9 соединена тактовая...

Номер патента: 577679

Опубликовано: 25.10.1977

Автор: Щелкунов

МПК: H03K 19/02

Метки: дифференцирующее, логическое

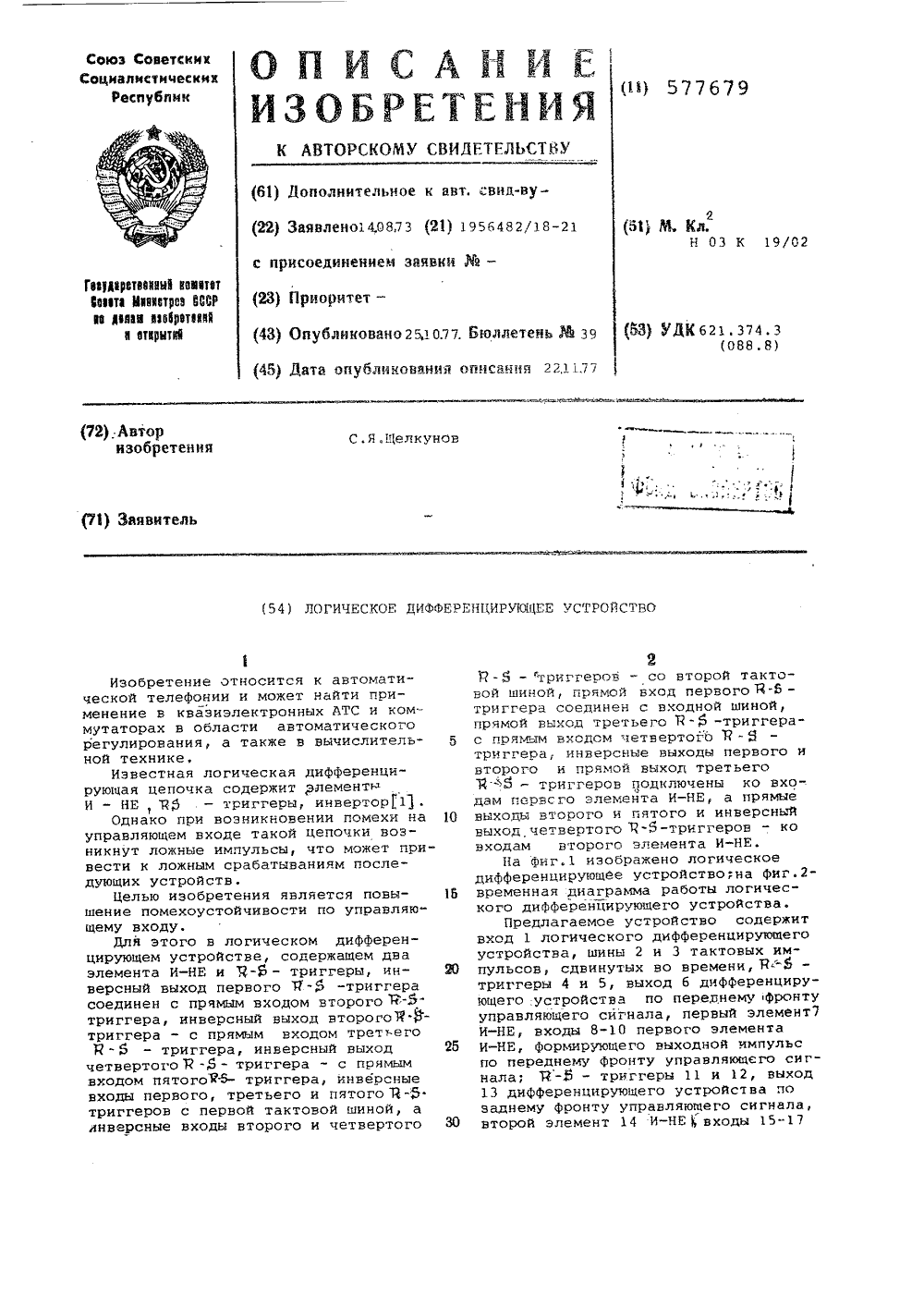

...на входах 8 и 9 элемента И-НЕ устанавливаются логические нули, а на входе 0 - логическая единица. На входах 15 и 16 элемента И-НЕ устанавливаются логические единицы, а на входе 17 - логический нуль, На выходах 6,13 дифференцирующего устройства устанавливаются логические единицы.С поступлением по шине 2 тактового импульса триггер 4 опрокидывается и З 1 на входе 8 элемента И-НЕ и первом входе триггера 5 появляется единица. С приходом тактового импульса по шине 3, первого после момента Ь 1, опрокидывается триггер 5. На входе 9 эле- В мента И-НЕ и на первом входе триггера 11 появляется единица, на выходе 6 нуль,Одновременно на входе 15 элемента И-НЕ появляется нуль.С приходом второго тактового им пульса по шине 2, считая от момента появления...

Номер патента: 577680

Опубликовано: 25.10.1977

Авторы: Жучков, Мочалов

МПК: H03K 19/168

Метки: логический, элемент

...принципиальнаясхема универсального логического элемента.Предлагаемый логический элемент/универсальный/ содержит пластину 116 иэ магнитоодноосного материала с цилиндрическим доменом 2, источник 3магнитного поля смещения, ферромагнитную аппликацию 4 и токовые проводники 5 управления крестообразной фория,90 подключенные к источникам 6,7,8 и 9логических сигналов. Ферромагнитнаяаппликация 4 может располагаться относительно токового проводника 5 поразному; под проводником или над ним25 в зависимости от назначения, условийработы и технологических возможностейизготовления устройства.Ферромагнитная аппликация 4 определяет траекторию перемещения домеЗО на 2 под действием,управляющих логи577680 Формула изобретения Заказ 4199/45 Подписное ческих...

Номер патента: 577681

Опубликовано: 25.10.1977

Авторы: Дорфман, Костава, Цегла

МПК: H03K 23/00

Метки: десятичный, реверсивный, счетчик

...через второй вентиль 9 - со входом установки нуля триггера четвертого разряда, выход сборки 7 третьего577681 Формула изобретения Сражение Выцита ние Заказ 4199/44 Тираж 1065 Подписное 11 ИИПИ Филиал ШП Патент, г.ужгород, ул. Проектная, 4 разряда - также с дополнительным входом вентиля 6 четвертого разряда.В качестве вентилей 5,6 и сборок 7 могут быть испольэонаны логические элементы И-НЕ.Счетчик работает следующим обраб зом.При сложении на шину сложения подается разрешающий потенциал и вентили 5 сложения открыты, а вентили б вычитания закрыты, Если при этом в счетчике предварительно установлен код 0000, тогда в течение первых семи импульсов счетчик считает как обычный двоичный счетчик. Седьмой импульс устанавливает в счетчике код 0111,...

Номер патента: 577682

Опубликовано: 25.10.1977

Авторы: Вишняков, Соляниченко, Стахов, Фомичев

МПК: H03K 23/00

Метки: двоичный, переносом, последовательным, счетчик

...триггера 1-1 е единичный выход которого соединен с одним из входов первого элемента И 2-3, другой вход которого соединен с 10 выходом первого элемента И 2-1 младшего разряда, отстоящего на р + 1 номеров, а также с одним из входов дешифратора полных состояний 4, выходы которого, соответствующие разре шенньм комбинациям, соединены со входами первого элемента ИЛИ 3.Произвольное натуральное число можно представить следующей формулойЙ=сф Ч (з+м 9(5-м )+,. +О р (Р )+ +З Р ь-е р+ сю У Со), е.1 ) где О,е - значение двоичной цифры 0 -го разряда;Р) - вес Р -го разряда (р - це- И лое положительное число О, 1, 2)Веса разрядов задаются следующим рекурентным соотношением:Представление чисел в виде выражения(1) называется фибоначчиевой 30 двоичной...

Номер патента: 577683

Опубликовано: 25.10.1977

Автор: Халитов

МПК: H03K 23/00

Метки: делитель, импульсов, следования, частоты

...генератор 8, следующие импульсы де- ЭО лимой частоты только подтверждают опрокинутое состояние триггера 7.Напряжение с выхода генератора 8 поступает на один иэ входов нуль-органа 9, На другой вход нуль-органа 9 поступает напряжение с выхода сумматора 4. При равенстве напряжений на своих входах нуль-орган 9 вырабатывает короткий импульс, который возвращает триггер 7 в исходное состояние, что приводит к пропаданию напряжения на выходе генератора 8. Таким образом, на выходе нуль-органа имеется один импульс через Ю импульсов делимой частоты; (и +1) импульс снова опрокидывает триггер 7 и процесс повторяется.Величина коэффициента деления Н определяется длительностью и крутизной хода напряжения генератора 8 и величиной напряжения с выхода...

Номер патента: 578667

Опубликовано: 30.10.1977

Авторы: Овчаренко, Трохин

МПК: H03K 4/501

Метки: генератор, пилообразного

...импульсов частоты - . только по тактовой частоте Е, т. е. в интервале между импульсами Г", сдвинутыми по фазе относительно импульсов Р на 180.Это необходимо для исклю)еГ)ия потери импульсов в счетчиках б и 7. Г 1 ер)1 од импульсной последовательности Т, на выходе триггера 8, опрокидываемого импульсами переполнения счетчиков б и 7, при условии К 1 может быть принят равнымТ, = Т, 2",1 1где Т, = - = = - периодимпульсов генераР Ртора 1;и - число двоичных разрядовсчетчиков б и 7.Коэффициент заполнения импульсной последовательности 5 на выходе триггера 8 в этом режиме - величина постоянная, зависящая только от первоначального состояния счетчиков 6 и 7;Я )672 нгде ЛГ 6 и ЛГ 7 - числа, первоначально записанные в счетчики 6 и 7 с помощью...

Номер патента: 343645

Опубликовано: 05.11.1977

Авторы: Козлов, Руденко

МПК: H03K 3/02

Метки: генератор, импульсов, наносекундных

...ленты намотаны на цилиндрическом изоляционном каркасе, внутри которого распо.ложенц нагрузка 4 и добавочный резистор 5.Ввод зарядного напряжения, регулировки рабочих промежутков коммутаторов 2 и 3, напускное устройство для наполнения и контроля за343 б 45 формула изобретения фиг,1 3давлением газа в сосуде, а также ферри 1 овые стержни, помещающиеся для увеличения выходного напряжения генератора вокруг нагрузки 4, для простоты не показаны,В статическом состоянии цилиндрический конденсатор, намотанный из двух проводящих лент 1 и изолирующих лент, заряжен до напряжения источника пйтания. После срабатывания коммутатора 2 одна из линий, составляющих цилиндрический конденсатор, закорачивается и от ее короткозамкнутого конца начинает...

Номер патента: 579690

Опубликовано: 05.11.1977

Авторы: Грибок, Донской, Майорова

МПК: H03K 3/29

Метки: счетное, троичное

...уровни напряжения.На выходах этих элементов устанавливаютсянизкие потенциалы, После того как на выходе эгсемента И-НЕ 11 сфорлсировалсянизкий потенциал, элемент 5 формирует на 50своем выходе высокий сигнал Сигнал навыходе элемента И-НЕ 10 це меняется,так как формирование низкого сигнала цавыходе элемента И-НЕ 11 предшествуетформированию высокого сигнала ца выходеэлемента И-НГ 5. После того как на выхопе элемента 5 сформир:вался низкий потенциал, на обоих входах элемента 4 ок- ;с,саются высокие уровни цссщякепсс и ц:го сыхопе формируется са иал " ". Посл. этого (или после того как ца вгсхопе эсемента 8 появился низкий уровець цаиряжения - в зависимости от времен срабатсявация элементов) на выходе элемента 13 формируется высокий уровень...

Номер патента: 579691

Опубликовано: 05.11.1977

Автор: Ананян

МПК: H03K 3/64

Метки: генератор, импульсов

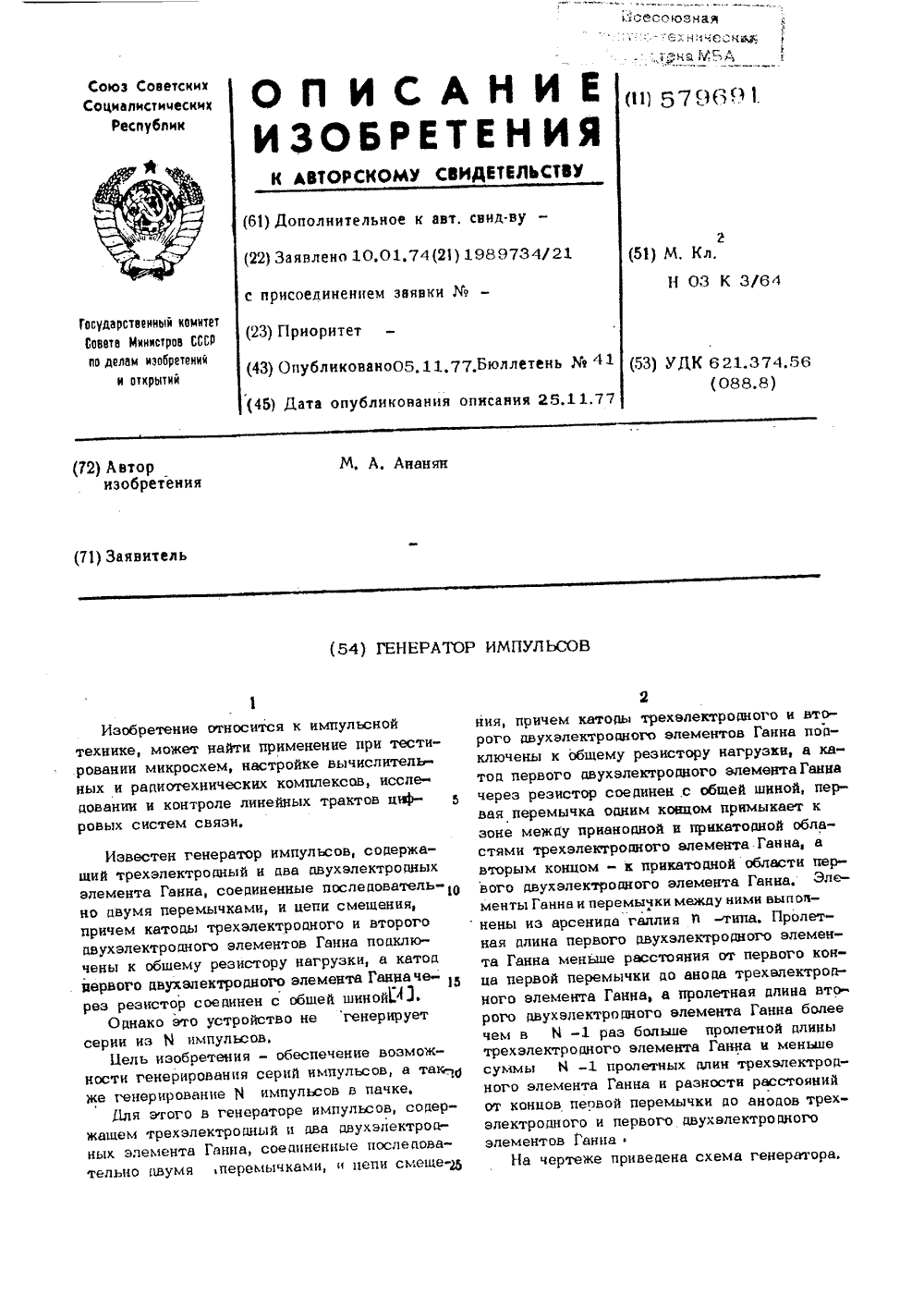

...к анопу. При этом напряжение 01 на рези торе 6 уменьшается, однако алемент 3 остается в исходном состоянии.Домен сильного поля достигает перемыч ки 4 и, продолжая продольное движение, начинает одновременно поперечно распространяться по ней, Скорость поперечного распространения домена примерно на два порядка больше скорости его продольного распро странения.Существование домена поперечного поля приводит к зарождению следуюшего домена сильного поля в элементе 2, Распространяясь к аноду элемента 2,этот домен постигает 40 перемычки 5 и начинает распространяться поперек нее, что,в свою очередь, вызывает появление домена сильного поля в элементе 3Поскольку пролетная алина от перемыч ки 4 до анода элемента 1 превышает пролетную...
