Номер патента: 1732442

Опубликовано: 07.05.1992

Авторы: Казакова, Клунт

МПК: H03K 5/01

Метки: импульсов, формирователь

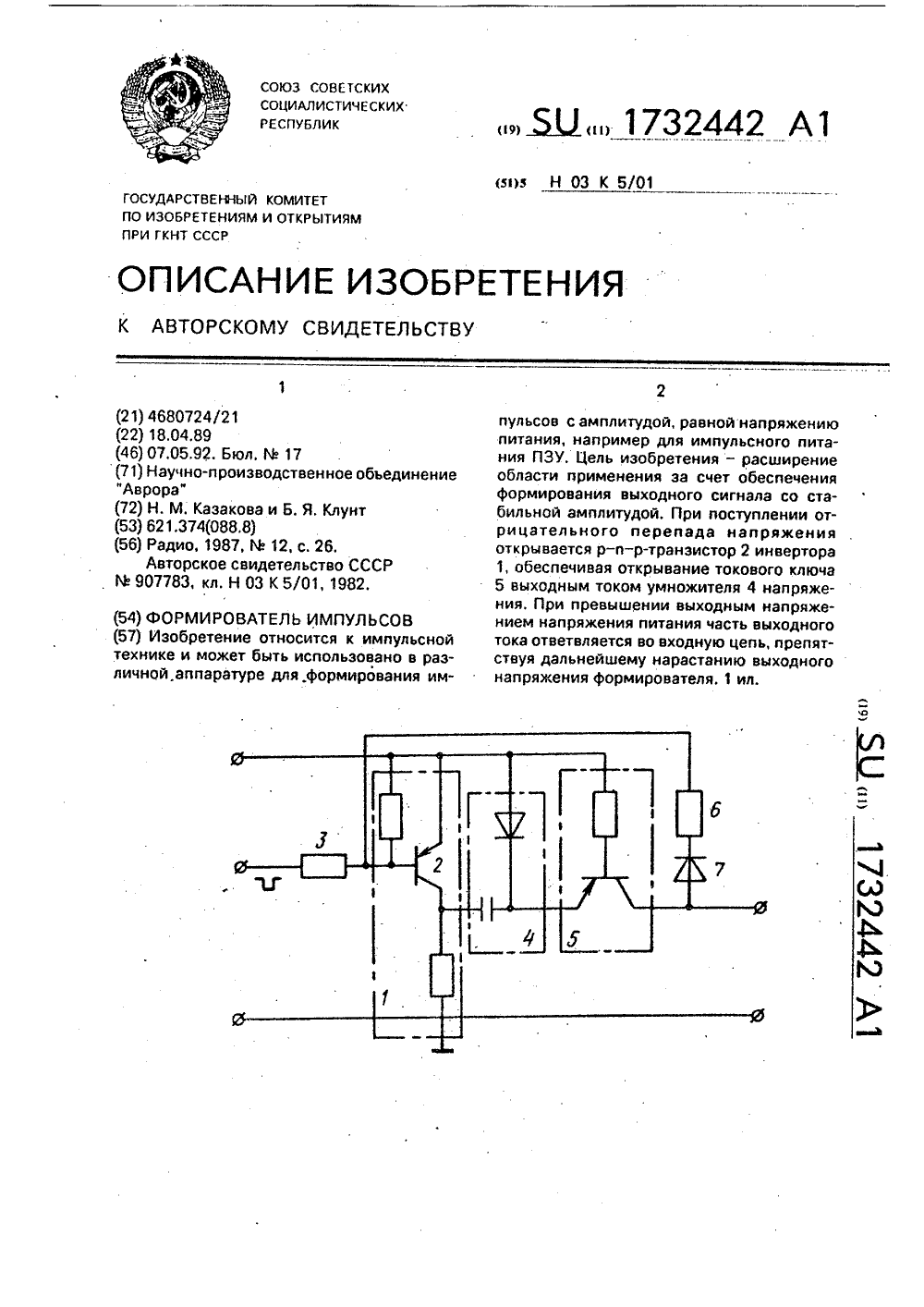

...импульсов с амплитудой, равной напряжению питания, например, для импульсного питания микросхем ПЗУ.Цель изобретения - расширение области применения за счет обеспечения формирования выходного сигнала со стабильной амплитудой.На чертеже приведена принципиальная схема формирователя.Формирователь импульсов содержит инвертор 1 на р-и-р транзисторе 2, резистор 3, умножитель 4 напряжения, токовый ключ 5. резистор 6 и диод 7,Вход инвертора 1 через резистор 3 соединен с входной клеммой формирователя и через последовательно соединенные резистор 6 и диод 7 с выходной клеммой формирователя, выход инвертора 1 соединен с входом умножителя 4 напряжения, выход которого соединен с входом токового ключа 5, выход которого соединен с выходной клеммой...

Номер патента: 1206827

Опубликовано: 23.01.1986

Авторы: Андрощук, Артюхов, Клунт, Пескин

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...8 поляризованного реле 4 "+" источника 20 питания через резистор 14 поступает на базу транзистора 12, Если при этом по каким-либо причинам (механическое воздействие, магнитные поля) контакт 9 не переключился, транзистор 12 открывается, подавая питание на прямую обмотку 6 поляризованного реле 4, которое срабатывает и контактом 9 шунтирует базоэмиттерный переход транзистора 12,. который закрывается и обесточивает прямую обмотку 6 поляризованного реле 4.Таким образом, после срабатывания контакта 2 датчика и нажатии кнопки 30 квитирования транзистор 26 открыт. транзисторы 11 и 12 закрыты, обмотки реле 4 и 23 обесточены, сигнальная лампа 3 горит ровным светом.13 1 сигнальная лампа 3 не горит, транзистор 11 закрывается и отбойная обмотка...

Номер патента: 1188824

Опубликовано: 30.10.1985

Авторы: Абельсон, Евтодьев, Казакова, Клунт, Мирончик, Моисеенко

МПК: H02H 3/20, H02H 7/12

Метки: защиты, перенапряжений, электропотребителя

...точкам 4 - 4 защищаемого электропотребителя 5 и источника питания. В устройстве имеются первый и второй стабилитроны 6 и 7, конденсатор 8, транзисторный ключ 9, регулирующий высоковольтный транзистор 10, резисторы 11 - 13, светодиод 14 и реле 15, обмотка которого соединена последовательно со светодиодом 14 и подключена одним выводом к эмиттеру высоковольтного транзистора 10, другим выводом - к коллектору транзисторного ключа 9. Два размыкающих контакта 16 и 17 реле 15 включены между вводами питания 4 и 4 защищаемого электропотребителя 5 и выводами источника питания. Конденсатор 8 подключен одним выводом к плюсовому выводу многоплечего моста 1, к коллектору высоковольтного транзистора 10, через резистор 11 к базе этого...

Номер патента: 1001080

Опубликовано: 28.02.1983

Авторы: Абельсон, Евтодьев, Казакова, Клунт, Шалыто

МПК: G06F 7/00

Метки: логических, реализации, функций

...наличиядиодов е е, разм шение которых опреде-их инверсных выходовляется расположением единиц в столбце 4 о Принцип действия устройства рассмотзначений функций 1, где " -значен фун 1, " - ранг функ- рим на примере (фиг. 2) реализации наций (число единиц в столбце значений его потенциальных выходах следующейурпсции 1 ), системы булевых формул:, то необходимо использовать соотношение ,-у и в . РЧ ЧХ МХ ЧХ45 У 4 27соответствующей строке блоков 3 и 7Ч= (.Х 1 Х 2 ХЭХ 6 о) Х 4 УХ 6 у 9.П иве емР д м другие соотношения, опре- Так как в данном случае в устройстведеляюшие основньеосновные характеристики уст-. используется настраиваемый логическиймодуль, реализующий путем настройкиройства.Число тактов Ттактов Т, требующихся для ре- любую...

Номер патента: 790326

Опубликовано: 23.12.1980

Авторы: Абельсон, Евтодьев, Казакова, Клунт, Кононов

МПК: H03K 17/80

Метки: коммутатор, релейный

...Я льных диодов 15 объединены и подключены через конденсатор 18 к общей точке 14,а через первый общий резистор 19 - к базе первого ключевого транзистора 20 рр типа проводимос 65 ти, коллектор которого соединен с плюсово шиной 5 источника питания и через ключевой диод 21 - с общей точкой 14,а эмиттер подключен через второй общий резистор 22 с минусовой ши ной 7 источника питания,а через третий общий резистор 23 - с базой второго ключевого транзистора 24 -р-н типа проводимости,эмиттер которого соединен с минусовой шиной 7 источника питания,а коллектор - с общей точкой,элемент 25 индикации включен между плюсовой шиной 5 источника питания и общей точкой 14.Релейный коммутатор работает следующим образом.В исходном состоянии при...

Номер патента: 716056

Опубликовано: 15.02.1980

Авторы: Казакова, Клунт, Шеховцов

МПК: G08B 23/00

Метки: проблесковой, сигнализации

...связями, выходы мультивибратора 1 подключены к управляющимэлектродам тиристоров 4 и 5, аноды которых соединены конденсатором 6, анодтиристора 4 подключен к положительнойшине питания через последовательно соединенные резистор 7, замыкающий контакт 8, реле 9 включения и кнопку 10 15квитирования, Анод тиистора 5 подключен к индивидуальным сигнальным ячейкам 11, соединенным с положительнойшиной питания, база транзистора 3 соединена с кнопкой квитирования через размыкаюший контакт 12 реле 9 включения.Устройство работает следующим образом,При срабатывании индивидуальной ячей-,ки 11 включается реле 9 и через контакт 258 плюс источника питания поступает наанод тиристора 4 и эмиттеры транзисто-ров 2 и 3, а контакт 12...

Номер патента: 664267

Опубликовано: 25.05.1979

Авторы: Казакова, Клунт

МПК: H02M 3/335

Метки: бестрансформаторный, постоянного, постоянное, стабилизированный

...заряжает:я конденсатор 10 межкаскадной связи, Коммутирующий трайзистор 2 при этом закрыт, Конденсатор 3 заряжается до напряжения, установжнного переменным резистором 14 и ствбилич роном 15.При достижении напряжения в средней ы точке резистора 1 4 уровня опорного напряжения", определяемого ствбилитроном 1 5, открывается транзистор 7, закрываются транзистор 9, разделительный диод 8 и диод 13, Током разряда накопитель- ы ного конденсатора 3 через резисторы 12 и 17 открывается коммутирующий транзистор 2. Через открытый коммутирующий транзистор 2, выпрямительный диод 5 и сглаживающий конденсатор 16 накопительныйконденсатор 7 разряжается через нагрузку. Током разряда накопительного конденсатора 3 через переменный резистор 1 4и стабилитрон 1 5...

Номер патента: 621096

Опубликовано: 25.08.1978

Авторы: Клунт, Пескин, Шеховцов

МПК: H03K 17/62

Метки: коммутатор, релейный

...через замыкающие контакты кнопок управленияа вторые выводы обмоток отбоя дистанционного переключателя подключены к обшей точкесоединения катодов ограничительного и.развяэываюших диодов через размыкаюшие контакты кнопок управления,На чертеже представлена принципиальная схема релейного коммутатора.Устройство содержит источник 1 питания, кнопку 2 сброса, кнопки 3-5 управления, развязываюшие диоды 6-8, обмотки включения дистанционных переключателей 9-11, обмотки отбоя дистанционных переключателей 12-14 и ограничительный диод 15.15Репейный коммутатор работает следуюшим образом,При нажатии кнопки управления 3 замыкается ее нормально открытый контакт, а нормально закрытый контакт размыкается, Ток протекает через обмоткувключения...

Номер патента: 519872

Опубликовано: 30.06.1976

Авторы: Евтодьев, Казакова, Клунт, Шеховцов

МПК: H04M 1/26

Метки: автоматический, вызова, кодообразователь

...обмоток 36, 37, 38 дистанционных переключателей строк 34 соединены с соответствующими выводами обмоток 39, 40 и 41 дистанционных переключателей столбцов 35 и через замыкающие контакты, т. е. кнопки 42, 43 и 44 кнопочной тастатуры 29 с одним из полюсов 45 источника 30 питания, к другому полюсу 46 которого через соответствующие контакты 47, 48 и 49 счетных реле 32 и 33 и развязывающне диоды 50 - 55 и 56 - 6 подключены другие выводы переключателей строк 34 и столбцов 35.Автоматический кодообразователь вызова работает следующим образом,Для вызова на кодообразование одного из параметров, которому соответствует лампа 23 дешифратора 1 последовательно нажимаются кнопки 42 и 43 тастатуры 29. При нажатии кнопки 42 срабатывает реле 32 и...

Номер патента: 488240

Опубликовано: 15.10.1975

Авторы: Казакова, Клунт, Шеховцов

МПК: G08B 19/00, G08B 23/00

Метки: многоточечной, сигнализации

...5, подключенным через кнопку 10 квитирования к положительному полюсу источника 9 питания, параллельно которому3подключен генератор 11 импульсов. Катод диода 4 подключен к управляющему электроду тиристора 6 и к КС-цепи, соединенной с другим выводом датчика 2 и с отрицательным полюсом источника 9 питания, а размыкающий контакт 13 реле подключен к общей точке соединения одного замыкающего контакта 14 реле, подключенного к генератору 11 импульсов и к одному выводу сигнальной лампы 3, другой вывод которой соединен с положительным полюсом источника 9 питания и с другим замыкающим контактом 15 реле, подключенным через звуковой сигнализатор 12 к отрицательному полюсу источника 9 питания и к генератору 11 импульсов.В исходном состоянии...
