Номер патента: 1820312

Опубликовано: 07.06.1993

Авторы: Абакумов, Вершинин, Мукаев, Ураксеев, Ясовеев

МПК: G01N 27/87

Метки: возбуждением, магнитных, полей, феррорезонансным

...о, блок 7 памяти и видеоконтрольный блок 8, вход синхронизации которого объединен с вторым входом блока 7 памяти.и подклю-" чен к второму входу блока 2 развертки, к второму входу МЧУ 3 подключен генератор 9 гармонического сигнала с регулируемой .частотой, 10На фиг.1 приведено также изображение контролируемого изделия 10, расположенного у МЧУ 3.МЧУ 3 содержит линейку 11.1-1 1.п одно- стержневых феррозондов с измерительны ми обмотками 12.1-12,п и обмоткой подмагничивания 13, подключенной к регулируемому источнику 14 постоянного тока, Параллельно измерительным. обмоткам . 12,1-12.п включены конденсаторы 15.1-15;и, 20 образуя. тем самым колебательные контуры. Одни концы этих контуров заземлены, а другие соединены с входами. блока 4...

Номер патента: 1803852

Опубликовано: 23.03.1993

Авторы: Березовская, Измерлиев, Маркин, Мукаев, Ясовеев

МПК: G01N 27/90

Метки: движения, магнитострикционный, параметров

...считывания на Й-вход ЯЗ-триггера 7 он устанавливается в нулевое состояние. 15 Прохождение импульсов в счетчик 15 прекращается. В счетчике 15 окажется за писан- ныМ число, пропорциональное значению перемещения подвижного объекта к моменту времени Т 4, 20После прихода импульса с усилителя- формирователя 3 импульсов считывания на й-вход ВЗ-триггера 7 перепад с "1" на "0" на его выходе запускает блок 31 дифференцирования и на его выходе появляется им пульс, который попадает на разрешающие входы всех регистров и в них записывается число с соответствующих счетчиков: в регистр 19 записывается число со счетчика 12, в регистр 18 - со счетчика 13, в регистр 17 - 30 со счетчика 14, в регистр 16 - со счетчика 15, Через цепь 30 задержки импульс...

Номер патента: 1795360

Опубликовано: 15.02.1993

Авторы: Абакумов, Вершинин, Мукаев, Ясовеев

МПК: G01N 27/82

Метки: дефектоскопического, магнитных, полей, ферромагнитных

...сигнальной обмотке 8, 9. Концы обмоток 6, 7 подключены к генератору 10 импульсов, а концы обмоток 8, 9 - к входам соответствующих усилителей-формирователей 11, 12 импульсов считывания. Их входы подключены соответственно последовательно включенным детекторам 13, 14, пропускающим положительные импульсы, блокам 15, 16,памяти, выполненным на основе сдвиговых регистров, блоку 17 суммирования, видеоусилителю 18 и видеоконтрольному устройству 19(телевизору без антенн, канала звука и высокочастотных узлов). блок 20 управления соединен с вторыми входами генератора 10 импульсов, блоков 15, 16 памяти, видеоконтрольного устройства 19 и представляет собой совокупность логических устройств, генераторов строчной и кадровой разверток, управляемых...

Номер патента: 1783406

Опубликовано: 23.12.1992

Авторы: Абакумов, Вершинин, Мукаев, Ураксеев, Ясовеев

МПК: G01N 27/90

Метки: дефектов, материалах, ферромагнитных

...и протяженных ферромагнитных изделий, т.к. вследст 20 вие конструктивных особенностей сложновыполнить такое устройство больших размеров, при этом эффективность его работырезко упадет.Цель изобретения - повышение инфор 25 мативности за счет обнаружения места расположения дефектов,Поставленная цель достигается тем, чтодля повышения информативности за счетобнаружения места расположения дефек 30 тов предлагаемое устройство снабжено двумя демпферами, установленными напротивоположных концах чувствительногоэлемента магнитно-акустического преобразователя, последовательно-соединенными35 генератором импульсов и дополнительнымсчетчиком импульсов, запрещающий входкоторого соединен с выходом усилителя, азапускающий вход - с выходом...

Номер патента: 1716322

Опубликовано: 28.02.1992

Авторы: Вершинин, Мукаев, Ясовеев

МПК: G01B 17/00

Метки: дифференциальный, линейных, магнитострикционный, перемещений

...Приемные катушки установлены на различных ветвях О-образного звукопровода, Постоянный магнит основной передающей катушки является общим для дополнительной передающей катушки. Нэ фиг. 1 представлена схема предлагаемого преобразователя; на фиг, 2 - временные диаграммы его работы.Магнитострикционный дифференциальный преобразователь линейных перемещений содержит звукопровод 1 из магнитострикционного материала, демпфер 2, последовательно соединенные передающие катушки 3 и 4, поляризующие магниты 5 - 7, приемные катушки 8 и 9, связанные между собой гибкой передачей 10, движение которой осуществляется с помощью направляющих роликов 11 и 12. Объект контроля жестко связан с любой из приемных катушек 8 и 9,Преобразователь работает...

Номер патента: 1696845

Опубликовано: 07.12.1991

Авторы: Вершинин, Мукаев, Ясовеев

МПК: G01B 7/00

Метки: дискретный, магнитострикционный, перемещений

...наводит в ней импульс ЭДС, Этот импульс через формирователь 11 импульсов считывания, элемент ИЛИ 12 поступает на вход линии 13 задержки и В-входы ВЯ-триггеров 23, 27, ВЯ-триггер 23 переводится в нулевое состо. яние, а ВЯ-триггер 27 остается в прежнем нулевом состоянии. Элемент И 24 закрывается, а в счетчике 25 будет записан двоичный код количества счетных импульсов, соответствующий времени. распространения т 1 ультразвуковой волны по звукопроводу 1 от момента ее возбуждения до момента приема, а следовательно, и перемещению объекта контроля по координате Х, Линия 13 задержки задерживает прохождение импульса на время срабатывания ВЯ-триггера.23; элемента И 24 и счетчика 25. Затем импульс с выхода линии 13 задержки поступает на вход...

Номер патента: 1649661

Опубликовано: 15.05.1991

Авторы: Вершинин, Мукаев, Ясовеев

МПК: H03M 1/30

Метки: код, магнитострикционный, перемещения

...4 считыва-ния находится над любью, кроме последнего, звукопроводом 1, то ультразвуковая волна, распространяющаяся по эвукопроводу 1, наводит в ней импульсЭДС вследствие обратного магнитострикционного эффекта через времях/чгде х - расстояние, пройденное волной с момента возбуждениядо момента считывания в магйитной головке 4.Этот импульс через усилитель-Формирователь 22 переводит триггер 13 внулевое состояние. В результате элемент И 14 закрывается и в счетчике16 записывается И импульсов, поступающих с генератора 15 импульсов: где Т - период следования импульсов,вырабатываемых генератором 15 импульсов.Этот же импульс, задержанный в элементе 25 задержки на время срабатывания триггера 13 и элемента И 14, подается на синхровходы регистров 18...

Номер патента: 1309313

Опубликовано: 07.05.1987

Авторы: Варивода, Мукаев, Ураксеев, Щипанов, Ясовеев

МПК: H03M 1/50

Метки: код, магнитострикционный, перемещения

...а Н, на ЗОучастке +1 отрицательна вследствиераэмагничивающего действия поля постоянных магнитов 6 и 7, что можетбыть реализовано путем задания разных воздушных зазорови 8 междупостоянными магнитами 6 и 7 и волноЗ водам 1, Кроме того, увеличиваетсяточность преобразователя за счетуменьшения температурной нестабильгде 7 - скорость звука в волноводе 1;Е - модуль Юнга материала волновода 1;- плотность материала волновода 1,Ультразвуковая волна, возникающаяв волноводе 1, вследствие прямогомагнитострикционного эффекта, распространяясь по волноводу 1 в обе стороны от обмотки 3, достигает участков+1, находящихся в зоне постоянныхмагнитов 6 и 7, наводит в распределенных обмотках 4 и 5 ЗДС вследствиеобратного магнитострикционного...

Номер патента: 1252667

Опубликовано: 23.08.1986

Авторы: Мукаев, Ураксеев, Щербаков, Щипанов, Ясовеев

МПК: G01B 17/00

Метки: перемещений, реализации

...между моментам возбуждения катушки 3 гозбуждения и приемом ультразвукового импульса катушкой 5 приема, зависит от положения г подвггггого магнита 8 и скорости звука Ч в звукопроводе 2. Скорость звука Ч в материале звукопровода 2 известным образом зависит от температуры эвукопровода 2а,следовательно, и температуры окружающей среды, В опорном канале 1 Оо,время задержки= - между моментомизлучения ультразвукового импульсакатушкой 3 и моментом приема этойволны катушкой 4 зависит только отскорости звука у, так как неподвижный магнит 7 ц катушка 4 установленына фиксированном расстоянии а от катушки 3.Таким образом, время , определяется только скоростью звука Ч и несущей частотой 1 импульсных сигналов,причем период несущей частоты г...

Номер патента: 1129490

Опубликовано: 15.12.1984

Авторы: Мукаев, Ураксеев, Ясовеев

МПК: G01B 17/02, G01B 7/06

Метки: бесконтактного, перемещений

...звукопровод перед возбуждением в нем акустическойволны размагничивают, затем намагничивают магнитом взаимодействующийс нйм участок до насыщения, а времяраспространения измеряют до магнито 45насыщенного участка и обратно до точки возбуждения акустической волны.На фиг, 1 изображена структурнаясхема устройства, реализукнцего способ; на фиг, 2 - диаграмма, поясняющая распределение модуля упругостиматериала магнитострикционного звукопровода по длине,.: Устройство, реализующее способ, содержит излучатель-приемник 1 акустической волны магнитострикционный звукопровод 2, магнит 3, магнитона 490 1сыщенный участок 4 звукопровода 2, демпфер 5.Способ осуществляется следующим образом.Излучатель"приемник 1 возбуждает в магнитострикционном...

Номер патента: 1013739

Опубликовано: 23.04.1983

Авторы: Мукаев, Ясовеев

МПК: G01B 7/02

Метки: линейных, перемещений

...прибор, включенный параллельно конденсатору, снабжен дополнительным индуктивным преобразователем, включенным последовательно с резонанснымконтуром, двумя детекторами, схемой сравнения, один детектор включен параллельно дополнительному индуктивному преобразователю, другойдетектор - параллельно конденсатору,выходы детекторов соединены с схемой сравнения,. выход которой подключен к управляюцему входу генератора, генератор выполнен с контуром,резонансная частота которого можетменяться при изменении напряженияна управляющем входе. На чертеже приведена функциональная схема преобразователя.Преобразователь линейных переме щений содержит генератор 1, последовательный резонансный контур,подключенный к выходу генератора 1,состоящий из...

Номер патента: 983460

Опубликовано: 23.12.1982

Автор: Ясовеев

МПК: G01D 5/20

Метки: линейных, перемещений, сигнал, частотноимпульсный

...прямоугольных импульсовс 25 включающих обмотки тороидальных сердечников.Магнитопровод представляет собой цилиндр 1, внутренние полюсы 2 и 3 которого с концов соединены с цилиндром 1 тороидальными сердечниками 4,5. и 6,7, соответственно, выполненными из материалов с ППГ. Под полюсами 2 и 3 размещен подвижный сердечник 8,Полусекции 9 и 10 образуют обмотку возбуждения, а 11 и 12 - обмотку коррекции. Обмотки 1016 (фиг. 2) сердечников 4 и 5 и обмотки 18-21 сердечников 6 и 7 подключены к генераторам 17 и 22 прямоугольных импуль. сов.40Выходные обмотки 23 сердечников 4 и 5 и 24 сердечников 6 и 7 (Фиг.2) соединены соответственно с входами первого 25 и второго 26 преобразовате лей интервал времени - напряжение (фиг.1).Выходы...

Номер патента: 896376

Опубликовано: 07.01.1982

Авторы: Икрамов, Кагарманов, Ураксеев, Халиков, Ясовеев

МПК: G01B 7/00

Метки: датчик, емкостный

...достигается тем что емкостный датчик снабжен дополнительным электродом, установленным между основными с возможностью перемещения в продольном направлении и соединенным электрически со средней точкой первичной обмотки трансформатора.На чертеже приведена схема датчика.Бмкостный датчик содержит электроды 1-3, трансформатор 4 с вторичной обмоткой, состоящей из двух симметричных секций 5 и 6, и первичной обмоткой 7 и экран 8.Датчик работает следующим образом11 ри подаче питающего напряжения на первичную обмотку трансформатора 4 в секциях 5 и 6 вторичной обмотки трансформатора и на электродах 1-3 возникает переменное напряжение.11 ри продольном перемещении электрода 2, связанного с контролируемым объектом, происходит изменение пло"...

Номер патента: 868907

Опубликовано: 30.09.1981

Авторы: Ахмадинуров, Кореник, Окрушко, Ураксеев, Ясовеев

МПК: H02H 3/087

Метки: защиты, постоянного, токовой, цепи

...с бесконтактным кнопочным переключателем.Устройство работает следующиМ образом.В исходном положении устройство подключено к клеммам (;Он, +0 источника питания и . напряжение от источнике управляющего сигнала 14 отсутствует, при этом транзистор 3 закрыт, а нагрузка 4 обесточена.При подаче управляющего сигнала от источника 14 ( например бесконтакт-ного кнопочного переключателя за счет, перемещения Х его клавишной головки) через элемент 2 совпадения на вход ключа 13, последний открывается и запитывает генератор Роэра 1. Это приводит к возбуждению генератора 1, от- пиранию транзистора 3 и включению нагрузки в цепь источника питания.Процесс срабатывания защиты происходит в следующем порядке.При превышении тока нагрузки 4 выше номинального...

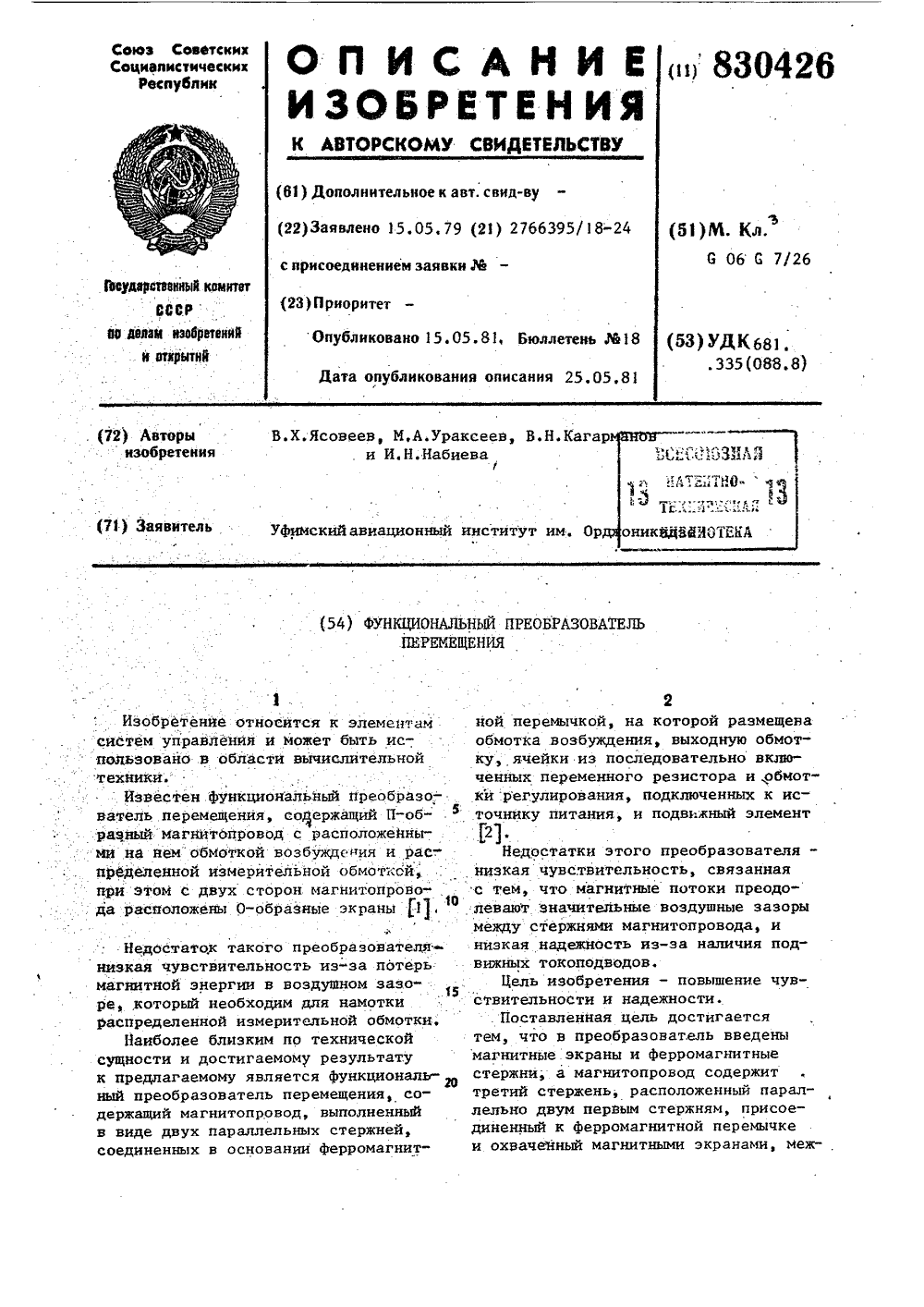

Номер патента: 830426

Опубликовано: 15.05.1981

Авторы: Кагарманов, Набиева, Ураксеев, Ясовеев

МПК: G06G 7/26

Метки: преобразовательперемещения, функциональный

...содержит неподвижный магнитопровод, между двумя параллельными стержнями 1 и 2 которогоразмещен подвижный элемент 1 безобмоточный якорь) 3, обмотки возбуждения4 и измерительная 5 размещены на ферромагнитной перемычке 6. Параллельностержням 1 и 2 расположен третийстержень , охваченный магнитными 20экранами 8, между которыми расположены на равном расстоянии друг от друга ферромагнитные стержни 9, охваченные обмотками 10 регулирования,соединенными параллельно, а последо .вательно с обмотками 10 включены переменные резисторы 11,Цепочка из последовательно соединенных регулирующей обмотки 10 и переменного резистора 11 подключена к 30источнику 11 питания.Преобразователь работает следующим образом.При протекании счнусоидальноготока по обмотке 4...

Номер патента: 830414

Опубликовано: 15.05.1981

Авторы: Исаев, Кагарманов, Ураксеев, Ясовеев

МПК: G06G 7/16

Метки: множительное

...диапазона изменениявходных углов достигается за счетизменения формы магнитопровода.На чертеже приведена конструкциямножительного устройства. 15Множительное устройство содержитнеподвижный магнитопровод, выполненный в виде четырех разрезных колец1-4, расположенных оксиально и попарно коаксиально. Причем каждая 20пара колец 1 и 3, 2 и 4 с одного конца в месте разреза замкнута ферромагнитными перемычками 5 и 6. Наперемычку 5, соединяющую внутреннююпару разрезных колец 2 и 4 намотана р 5сосредоточенная обмотка 7 возбуждения. Внутреннее разрезное кольцо 2охвачено подвижным электромагнитнымэкраном 8, на внешнем разрезном, кольце 3 навита распределенная измерительная обмотка 9. Между разрезнымикольцами 3 и 4 размещен...

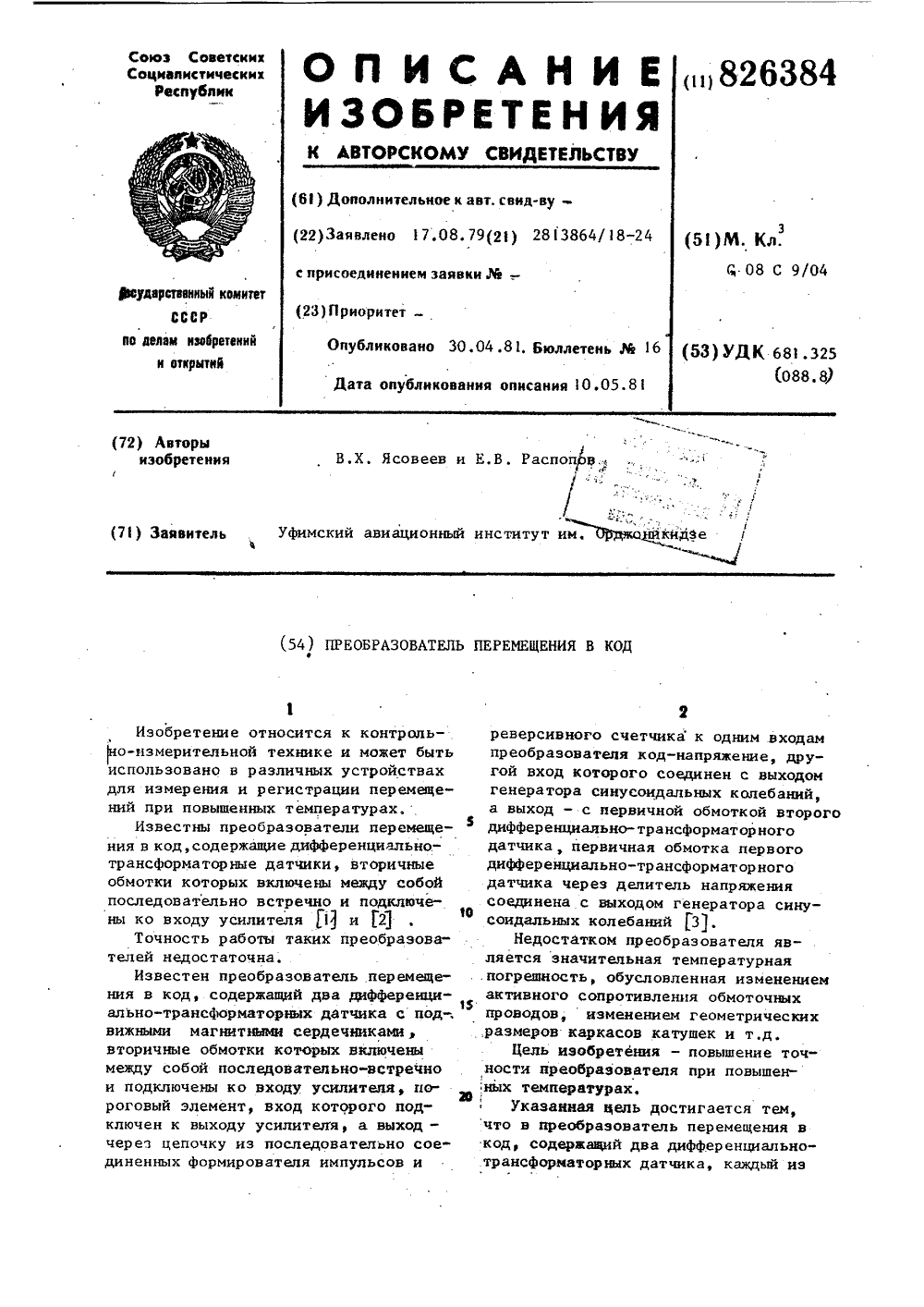

Номер патента: 826384

Опубликовано: 30.04.1981

Авторы: Распопов, Ясовеев

МПК: G01B 7/00, H03M 1/06, H03M 1/48 ...

Метки: код, перемещения

...напряжения, выход вычитающего устройства соединен со входомширотно-импульсного модулятора, выход которого соединен с первыми входами первого и второго элементов И,вторые входы которых соединены св ,выходом порогового элемента, выходыпервого и второго элементов И соедииены соответственно с одним из входов четвертого и третьего элементовИ, другие входы которых соединены свыходами формирователя импульсов выходы третьего и четвертого элементов 45И соединены со входами реверсивногосчетчика.1Дополнительной целью изобретенияявляется уменьшение влияния внешнихмагнитных полей.Эта цель достигается тем, что неподвижный магнитопровод диффереи"циально-трансформаторных датчиков выполнен в виде тела вращения Э-образной формы, внутри которого...

Номер патента: 823830

Опубликовано: 23.04.1981

Авторы: Ахмадинуров, Кагарманов, Ураксеев, Ясовеев

МПК: G01B 7/00

Метки: линейных, перемещений

...а выход поСЛЕДНЕГО свЯзан с токовыйи клеммами элементов2., 3, 4 к 5 Колла,Преобразователь работает следующим образом.Секций 6 и 7 обмотки возбужденийпитаются .переменным током, Иагннтныепотоки, создаваемые этими .обмотками,замыкаются о замкнутым. контурам через магнитопровод 1, подвижные стержни .9 и 10 и элементы 2, 3,4, и 5 Холла.ЭДС на выходе элемента ХоллаЕКЭВ (где К - коэФФйциент прощорционаяьностиу3 - ток иитания элемента Холла;В - индукция магнитного потока,прони зывающего элемент Холла.При перемещении подвижного стержня 9, кинематически связанного с объектом, влево кидукция магнитного потока, пронизывающая элементы 2 и 4,увеличивается, а кидукцкя магнитноготокапронизывающая элементы 3 к 5,выдается. При этом ЭДС иа...

Номер патента: 805377

Опубликовано: 15.02.1981

Авторы: Ураксеев, Ясовеев

МПК: G01B 7/00, G01D 5/20

Метки: перемещений, преобразовательлинейных, трансформаторный

...укладки витков секций в каждой паре относительно поперечной оси симметрии, а полюса элемента, связываемого с объектом, установлены под полюсами магнитопровода. 20 и поперечной оси симметрии полюсаимеют проточки 6, в которые попарно,во взаимно противоположных направлениях относительно оси симметрииуложены секции 7 и 8 измерительнойобмотки, выполненной в виде прямоугольных полуобмоток 9 и 10, соединенных между собой последовательносогласно. Обмотка возбуждения 40 состоит из двух секций 11 и 12, каж дая из которых охватывает одну изферромагнитных перемычек 4 й 5, Секции 11 н 12 обмотки возбуждения соединены последовательно-согласно.Ферромагнитный продольный плоский 50стержень 13 с двумя внешними явновыраженными дугообразными полюсами14...

Номер патента: 790323

Опубликовано: 23.12.1980

Авторы: Ахмадинуров, Дерендяев, Тептин, Ураксеев, Ясовеев

МПК: H03K 17/80

Метки: бесконтактный, датчик

...общий вид.Устройство содержит генератор Роера 1 с ограничительным резистором 2, собранный в транзисторах 3 и 4 в 1 базовые цепи которых включены резисторы 5 и 6, а к переходам "эммитербаза" тех же транзисторов - резисторы 7 и 8. Неподвижный магнитопровод 9 О-образной формы имеет Ферро- Я магнитные шунты 10, выполненные с зазорами 11 у профилированного основания 12, причем шунты 10 расположены внутри и параллельно торцовым стержням 13 магнитопровода 9. Плос кие диамагнитные экраны 14 жестко связаны с полюсами 15 П-образного магнитопровода 16, а Т-образный диамагнитный экран 17 имеет пазы 18,оси которых совпадают с осями плоских диамагнитных экранов 14. Между ферромагнитными шунтами 10 на длинном стержне 19 неподвижного...

Номер патента: 788214

Опубликовано: 15.12.1980

Авторы: Аминев, Ахмадинуров, Гадилова, Ураксеев, Ясовеев

МПК: H01H 36/00

Метки: бесконтактный, переключатель

...выход триггера Шмидта одного канала подключен ко входу логического элемента И другого канала. На фиг. 1 схематически изображена механическая часть бесконтактного переключателя вертикального (а) и плоского (б) исполнений, общий вид; на фиг. 2 структурная схема бесконтактного переключателя.Бесконтактный переключатель содержит ферромагнитный корпус 1, в верхнем основании которого установлен подпружиненный и составной магнитный шунт, образованный двумя ферромагнитными сердечниками 2, жестко связанными между собой втулкой 3 из изоляционного материала, Магнитная система устройства состоит из двух ферритовых магнитопроводов 4 броневого типа с зазорами 5 между кернами, при этом магнитопроводы 4 разделены диамагнитной прокладкой 6, а их...

Номер патента: 773644

Опубликовано: 23.10.1980

Авторы: Гадилова, Кагарманов, Ураксеев, Ясовеев

МПК: G06G 7/26

Метки: перемещений, угловых, функциональный

...Подписн Филиал ППП"атент" г.ужговод,ул.Проектная,4 магнитный спиральный выступ выполненсъемным.На чертеже, показана конструкцияпреобразователя.Устройство состоит из подвижногомагнитопровода 1, выполненного в виде цилиндра с профилированным ферромагнитным спиральным выступом 2 вдольЙго образующей и неподвижного Г-образного магнитопровода 3 с отверстием4, в котором расположена ось 5 подвижного магнитопровода. На неподвижныймагнитопровод навита распределительная измерительная обмотка 6 и сосредоточенная обмотка возбуждения 7, надругом конце оси 5 подвижного магнитопровода расположен стержень 8 издиамагнитного материала, соединенныйс неподвижным магнитопроводом.Преобразователь работает следующимобразом.При питании обмотки возбуждения...

Номер патента: 698096

Опубликовано: 15.11.1979

Авторы: Авзалова, Асадуллина, Ахмадинуров, Тептин, Ураксеев, Ясовеев

МПК: H02H 3/08

Метки: защиты, переменного, сети, токовой, электроустановки

...в себя транзисторы 9 и 10, и усилителя мощностина транзисторе 11 . Выход усилителямощности через импульсный трансформатор 12 подключен к блоку силовыхтиристоров 3, состоящему из тиристоров 13 и 14, соединенных с нагрузкой 1 5. Блок защиты от перегрузки5 состоит иэ интегратора и триггераШмитта, собранных на операционныхусилителях 16 и 17. Пороговое напряжение триггера Шмитта выставляетсяпотенциометром 18. Датчик синхроимпульсов 6 содержит стабилитрон 19и включенные по мостовой схеме диоды 20-23, причем катод стабилитрона19 подключен к базе транзистора 8Формирователя кратковременных импульсов. Резисторами 24, 25 и конденсатором 26 определяется постоянная 6 Оинтегрирования и задается напряжениесмещения интегратора. Устройство работает...

Номер патента: 694854

Опубликовано: 30.10.1979

Авторы: Ахмадинуров, Кагарманов, Ураксеев, Ясовеев

МПК: G06C 7/02

Метки: бесконтактная, клавиша

...магнита расположены напротив друг друга.15 На фиг. 1 показана клавиша в разрезе;ца фиг. 2 - разрсз цо А - А на фиг. 1; нафиг. 3 - разрез по Б -Б ца фиг. 1.В диамагнитном корпусе 1 и клавишнойголовке 2 установлспы соответственно по 20 стоянцыс магниты 3 и 4, а в поперечныеНаправляющие 5 корпуса 1 помещены постоянный магнит б, выполненный, Например, в виде ролика, установленного с возможиостью перемещения в направлении,25 пергендикулярцом оси устройства,Между магнитами 3 и 6 в продольныенаправляющие 5 1.Орпуса 1 помещеы хвостов 1 к 7 к; ап в 110 Гол Ов кп 2, си а бжепцый уг.овым скосом 8, обращенным к под 30 вижцому магниту б и обеспечивающим его, Левят Изд.631 Тираж 780Государственного комитета СССР по делам изобрет113035, Москва,...

Номер патента: 632092

Опубликовано: 05.11.1978

Авторы: Авзалова, Асадуллина, Ахмадинуров, Ураксеев, Ясовеев

МПК: H03K 17/80

Метки: бесконтактный, датчик

...цепи трал. зисторов введены резисторы 3, 4 для уменьше. ния потребляемого тока в выключенном состоянии.Неподвижный магнитопровод 5 генератора имеет О-образную форму. На одном из длинных стержней магнитопровода 5 предусмотре. ны профилированные зазоры 6. Подвижная часть 7 магнитопровода выполнена П.образной с профилированнымн полюсами 8. На неподвижной части магнитопровода размещены обмотки обратной связи 9 и вь 1 ходные обмотки 1 О, Выход63209" ЦНИИПИ Заказ 6367/58Тираж 1044 Подписное Фкаиап ППП "Пат г. Ужгород, уп. П,гф 1 оектная, 4 оператора Роэра подключен через выпрямитель.ныс диоды 11 и 12 к нагрузке 13.Устройство работает следующим образом,При подаче питающего напряжения от ис.гочника 14 постоянного тока транзисторы 1 и2...

Номер патента: 610130

Опубликовано: 05.06.1978

Авторы: Авзалова, Алябин, Асадуллина, Ахмадинуров, Зориктуев, Ураксеев, Ясовеев

МПК: G06G 7/26

Метки: функциональный

...материала, в основаниях которого размещены одинаковые обмотки воэбуждния 2 и 3, питаемые переменным током.Внутри магнитопровода расположен подвижный плоский изоляционный каркас 4, на поверхности которого путем печатного монтажа или намоткой по шаблону нанесена ттрофилированная изоляционная обмотка 5, На поверхности кар каса а одной плоскости с ннм помещена профилированная ферромагнитная пластина 6,Функциональный ель работает следующим о610130 Формула изобретения НИИПИ Заказ 3013/39 Тираж 826 Подписно филиал ППП 1 Патентф, г. Ужгород, Ул. Проектная, 4 При питании обмотки возбуждения переменным током 1 создается поток Ф который показан на чертеже пунктирными линиями. Поток, пронизывая контур измерительной обмотки,...

Номер патента: 579629

Опубликовано: 05.11.1977

Авторы: Авзалова, Ганеев, Тептин, Ураксеев, Утяшев, Ясовеев

МПК: G06G 7/163

Метки: деления, углов

...салютная мауха.зорчто его в полняетсяичина ные перемычки 5 и б. С наружной сто роны внутренних полукалец расположены ферромагнитные перемычки 7 и 8, образующие зазоры соответственно с перемычками 5 и б. В этих зазорах размещены датчики ЭДС Холла 9 и 10.На внешнем кольце равномерно намотаны одинаково распределенные витки 11 и 12 обмотки возбуждения.В зазоре между внешним и средним кольцами диаметрально противоположно расположень 1 подвижные сердечники 13 и и 14.В центральной части внутренних полукалец расположен подвижный сердечник 15, образующий переменный зазор с внутренними полукольцами.В центре делительного устройства установлены две независимо вращающиеся оси, к одной иэ которых 16 посредством стержней 17, 18 крепятся под- Ю вижные...

Номер патента: 519726

Опубликовано: 30.06.1976

Авторы: Авзалова, Кагарманов, Саматова, Ураксеев, Ясовеев

МПК: G06G 7/26

Метки: функциональный

...Обмотка 6 перемещается в направлении оси х, перпендикулярном к оси стержней магнитопровода. Обычно эта обмотка выполняется гибкой с целью получения требуемого профиля. Это значительно расширяет функциональные возможности преобразователя.Работа функционального преобразователя заключается в следующем.При питании моста переменным напряжением У и модулирующей обмотки постоянным напряжением Ум при координате модулирующей обмотки х=0 мост уравновешен и напряжение на его выходе отсутствует,При перемещении подвижной модулирующей обмотки в направлении оси х увеличивается величина магнитной индукции в сечении519726 основаниях магнитопровода, так как вид зависимости Ц=1(Вп) имеет Различный хаРактеР на разных ее участках, т, е. на...
