Номер патента: 573878

Опубликовано: 25.09.1977

Авторы: Малин, Рыбин

МПК: H03K 17/72

Метки: распределитель, тиристорах

...устройству 17-1 - 17- й. Общая точка резистора 13 и конденсатора 14 через диод 18-1 - 18- й подключена к управляющему электроду тиристора в следующей ячейке.Распределитель на тиристорах работает следующим образом.Если тиристор й й ячейки открыт, а от управляющего устройства 17 поступает сигнал, который приводит к насыщению транзистора 11, то напряжение на конденсаторе 14 растет по экспоненте по мере его заряда, а при достижении напряжения включения тиристора ( п + 1)-й ячейки происходит его включение. Ток разряда конденсатора 9 ( И +: 1)-й ячейки на индуктивности 2. создает импульс, запирающий тиристор й -го каскада, После мгновенного запирания тиристора Ф -го каскада напряжение на его аноде возрастает по экспоненте по мере заряда...

Номер патента: 573879

Опубликовано: 25.09.1977

Авторы: Коноплянко, Раков

МПК: H03K 19/02

Метки: двухвходовый, логический, многозначный, фазоимпульсный, элемент

...к входу управления преобразователя фазы в 25 напряжение.573 с 79 НИИПИ Заказ 3776/4 1ирак 1065 Подписное Филиал. ППП "Па нтюентная г. Ужго д,На чертеже дана структурная электрическая схема предлагаемого логического элемента.Он состоит из одновходового многоэначного потенциального элемента 1, в состав которого входят компвраторы 2-4 по числу выбранной энвчности преобразования, а также ключи 5-7, управляемые компараторами в зависимости от величины входного напряжения. Кроме того, в состав двухвходового элемента входит универсальный многозначный элемент 8, состоящий иэ преобразователей 9 и 10 соответственно напряжения в фазу и фазы в напряжение, Выходной сигнал снимается с выхода 11, на 1 Ь входы 12 и 13 поданы входные сигналы, а на...

Номер патента: 573880

Опубликовано: 25.09.1977

Авторы: Есипов, Мещеряков, Попов, Степанов, Хетагуров

МПК: H03K 19/16

Метки: феррит-транзисторный, элемент

...база которого подключена к первому концу выходной обмотки, и стробирукваий транзистор, включенный последовательно с основным транзистором 123.Недостатки такого э емента - низкое быстродействие и п вышенное потре ление мощности.Цель изобретени нижвнив потреб лявмой мощности и ение быстродей ствия элемента. асного Знамени инженерностнтут.Кутн йчук СоставительТехред Н.Анд 1 ийКорректор И ЙемчикПодписноенистров СССР Редактор Л,Гребенников 777/42ЦНЯИПИ Государспо113035 И Тираж 1065о комитета Совета Иь изобретений и откры ЖРаушская наб. Заказ нам илиал ППП Патент, г. Ужгород, ул. Проектная, 4 ственно присоединен к обмоткам сердечников нагрузки 9. База стробирующего транзнс- ра соединена с источником импульсов ограниченной амплитуды,...

Номер патента: 573886

Опубликовано: 25.09.1977

Авторы: Гиленок, Останков

МПК: H03K 29/00

Метки: двухфазный, пятистабильный, счетчик

...надежность устройства и, кроме того,при рег,гиэггтигг нг некоторых системахэлементов требует дополнительных затрат логических элементов,что не только увеличивает габариты, вес, материальные затраты, гго и опять-таки снижает нгдежгго:ть нсго устройства.Пель г э об р е т е г г я - г св ыгше ни е н аггежности устт: й,"тва,11 лтог; ц лгухф гангам пятистабцп НОМ Сетггпу Е, . О тОящг М НЗ трЕХ1 ч,гг сг.лг 11Р и Нг из ко,10 торых элементы И-НЕ лернай и второй группы соединены попарно так, то образуют т - 5 триггеры, гни на импульсаа счета соединена со входгмг элементов И-НЕ второй группы, выход ка:.,дого элемента И-НЕ третьей груп:ы соединен со входами третьего н четвертого следующих за ним элегчентов И-НЕ этой группы, а также со входом...

Номер патента: 574848

Опубликовано: 30.09.1977

Авторы: Овчинников, Овчинникова

МПК: H03K 3/027, H05K 10/00

Метки: генератора, резервированного

...последнего разряда счетчика 5, а выход элемента ИЛИ 9 - с шиной 10 управления коммутатором переключения на резерв.Устройство работает следующим образом.При нормальной работе контролируемого генератора па входы элемента И 1 поступают синфазные сигналы с выходных шин каналов 2, 3, 4 частот резервированного генератора. С выхода элемента И 1 снимается сигнал, частота которого равна наименьшей из частот сигналов, поданных на его входы. Выходной сигнал элемента И 1 обнуляет счетчик 5 импульсов генератора б, при этом частота генератора импульсов и число разрядов счетчика определяются из условия временного расположения импульса обнуления между импульсами переноса предпоследнего и последнего разрядов счетчика при нормальной работе...

Номер патента: 574849

Опубликовано: 30.09.1977

Авторы: Гаспаров, Гильдингерш, Степанов

МПК: H03K 3/02

Метки: генератор, релексационный

...вход - с конденсатором времязадающей цепи, а выходы основного и дополнительного операционных усилителей соединены со входами логического элемента, Выход которого через преобразователь временных интеррсзпст(р: Врс.53;д;1 Опс иршОдси принцши,лышя м исдлагасм 01 ч гсисра тоЗаказ 2143/17 Иад. ЬЪ 773 Тираж 1080 Подписное 11 ПО Государственного комитета Совета Министров СССР по делам изобрстепий и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 начинается формирование импульса эталонной длительности. Конденсатор 11 времязадающей цепи 5 начинает заряжаться с постоянной времени, опредсляемой величинами емкости конденсатора 11 и сопротивлетшя резистора 12.В момент достижения пап 1)51 жс 11 я на конденсаторе 11...

Номер патента: 574850

Опубликовано: 30.09.1977

Авторы: Васильев, Динкель, Сальников

МПК: H03K 4/06

Метки: генератор, треугольного

...имеет малую точность формирования треугольного напряжения. 2тз обретения является повышение р мир ования треугольного напряРедактор 3. Ходакова Заказ 2147/7 Изд,773 Тираж 1080 НПО Государственного комитета Совста Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 мается с выхода интегратора 1. Источники питания и сигналов на чертеже не показаны,Принцип работы генератора заключастся в следующем.В исходном состоянии ключ б открыт. Под действием напряжения источника ца выходе интегратора 1 начинает линейно нарастать отрицательное напряжение. При достижении им величины, равной напряжению источника смещения, пороговый элемент 3 и триггер 5 переключаются, в результате...

Номер патента: 574854

Опубликовано: 30.09.1977

Автор: Худорожков

МПК: H03K 17/28

Метки: времени, реле

...питания, выполненный на стабилптронах 15, 16. Резистор 1 и конденсатор 2 времязадающей КС-цепи включены параллельно друг другу и послезо довательно с ключом 8 запуска между шинаРедактор 3. Ходакова Подписное Заказ 2147/11 Изд. М 773 Тираж 1080 1-1 ПО Государственного когаитста Совета Министров СССР по делам изоорстсний и открытий 113035, Москва, )К.35, Раушская наб., д. 4 5Типографи, пр. Сапунова, 2 3ми 10, 11 источника питания, выход ЕС- цепи соединен через истоковый повторитель на транзисторе 13 и резисторе 14 и ограничительный резистор 17 с базой порогового транзистора 3. Стабилитроп 15 параметрического стабилизатора включен в элптСрно 5 цси НО- рогового транзистора 3, а стабилГгрон 1 б - ме)кду эмиттерами порогового и...

Номер патента: 574855

Опубликовано: 30.09.1977

Авторы: Колоколов, Лебедев

МПК: H03K 17/28

Метки: времени, реле

...времязадающей цепи включен переход коллектор - эмиттер транзистора, введены два диода, аноды которы.; соединены с базой упомянутого транзистора, катод одного из них соединен с 5-входом, а катод другого - с выходом Р 5-триггера.На чертеже представлена принципиальная электрическая схема устройства.Реле времени содержит резистпвно-емкостный мост, два плеча которого образованы времязадающей ЛС-цепью на времязадающем конденсаторе 1 и резисторе 2, два других плеча образованы делителем напряжения на резисторах 3 и 4, а в диагональ включен нуль- орган 5. Параллельно конденсатору 1 включен переход коллектор - эмпттер транзистора 6, к базе которого подключены аноды диодов 7 и 8. Катод диода 7 соединен с 5-входом Я 5-трпгРедактор Е....

Номер патента: 575050

Опубликовано: 30.09.1977

Автор: "пьер

МПК: H01H 9/30, H03K 17/567

Метки: контактор

...1 становится нулевым, и происходит гашение тирис.тора 1, Другими словами, на время всей длитель.ности каждого из последовательных отскакиваний, которые могут произойти, контакт эашунтирован ти.ристором 1 и им заменяется, Таким образом, не происходит рассеивания энергии ввиде тепла во время от- )скакивания и, как следствие, устраняется преждевременный износ контакта.При подаче команды на размыкание контакта схема остается запитанной положительным напря. жением в течение необходимого времени от конденсатора 68. В результате этого тиристор 1 зажигается по команде цепи 11, 14, 19, 29. Эта цепь функционирует так же, как и в случае размыкания контакта при отскакивании, и служит для гашения дугимежду зажимами контакта, Ниже...

Номер патента: 575051

Опубликовано: 30.09.1977

Авторы: Имре, Иштван, Ласло

МПК: H03K 7/08

Метки: длительности, импульсы, постоянного, регулируемой

...резистивным делителем 6 напряжения, один иэвыводов которого соединен с управляющими вхо.дами регулируемого генератора 2 тока и компаратора 3, выход которого соединен с выходом 7преобразователя постоянного напряжения в им 20 пульсы регулируемой длитольности и управляющимвходом коммутирующего элемента 5,На схеме управляющие входы регулируемогогенератора тока н компаратора подключены к раэ.ным выводам делителя напряжения, В случае, когда25 сопротивление резистора 8 равно, нулю, входы575051 Составитель И. Еркин Техред О, Луговая орректор С Шекмар актор Т. Рыбалова Тираж 106 Эаказ 2789)7 Подписи П та Совета Министров СССРн отхрьггиЯ Государственного ком ло делам изобрете 13035, Москва, Ж,аушская наб., д. 4)5 Филиал ППП "Патент", г, Ужгород,...

Номер патента: 575697

Опубликовано: 05.10.1977

Автор: Жила

МПК: G11C 11/00, H03K 17/04

Метки: коммутатора, матричного, памяти, ячейка

...и элемента И 11,яЭлемент И 11 является частью соединительного пути. Управляющий вход элемента И 11 соединен с прямым выходом соответствующего трнгг ра 10, е информационный - с шиной Х 6, Выход элемента И 11 соединен со входом элемента 12 запрета дляпередачи информационного сообщения н совходом элемента И 1 3 для передачи сигналаразборки, поступающего по соответствующей шине Х 6.Элемент 12 запрета предназначен дляблокировки передачи информации с выходаэлемента И 11 на шину т 7 в режимесборки соединительного пути и для разрешечия ее поступления в режиме передачиинформационного сообщения. Запрещающийвход атого элемента соединен с шиной 8,Элемент И 13 предназначен для выработки сигнала, сбрасывающего триггер 10в нулевое положение. Его...

Номер патента: 575723

Опубликовано: 05.10.1977

Авторы: Карась, Могилевский, Райнин

МПК: H02H 3/08, H03K 17/56

Метки: автоматических, выключателей, полупроводниковый, расцепитель

...тока в номинальном режиме - на фиг. 2.На выход трансформаторов тока 1, включенных в каждую фазу защищаемой сети, подключен мостовой трехфазный выпрямитель 2, Выход выпрямителя соединен с последовательной цепью, состоящей из измерительного резистора 3 и накопительного конденсатора 4.Общая точка вторичных обмоток трансформаторов токасоединена с общей точкой резистора 3 и конденсатора 4 через диод 5, а с общей точкой анодной группы выпрямителя - через диод 6, Стабилизация напряжения на конденсаторе 4 осуществляется стабилитроном 7, Орган контроля ток 8, включенный параллельно резистору 3, является управляющим элементом для отключающего электромагнита выключателя 9.Схема работает следующим образом.Трансформаторы тока 1 работают через...

Номер патента: 575759

Опубликовано: 05.10.1977

Авторы: Гончаров, Мамзелев, Минакова, Тузов

МПК: H03K 3/29

Метки: амплитудный, бистабильный, динамический, триггер

...триггера в нее же вводится внешний сигнал от источника 7радиоимпульсов. Для тактирования врелаксационный автогенератор подаются видеоимпульсы от генератора 1 видеоимпульсов. Релаксационный автогене.ратор питается от источника постоянного напряжения,Релаксационный генератор работаетв режиме автоколебаний с частотой следования 1, которая выше собственнойчастоты колебательного контура Г .ЯбВ колебательном контуре Эа счет удар.ного возбуждения возникают собственные колебания с частотой 1, которыечерез цепь обратной связи и усилительподаются в релаксационныйавтогенера- ЗОтор, где они суммируются с напряжением питания. При достаточном коэффициенте передачи в цепи обратной связи и соответствии парциальных частотактивной и пассивной частей...

Номер патента: 575760

Опубликовано: 05.10.1977

Авторы: Куперман, Новыш, Плисс

МПК: H03K 3/53

Метки: импульсов, формирователь

...5 и вариометра б, причем во всех, эа исключением первого, звеньях катушка 7 вариометра включена между конденсатором собственного звена и конденсатором предыдущего, а катушка 8 - между конден сатором собственного звена и конденсатором последующего. Катушка 9 первого звена включена между зарядным устройством 1 и конденсатором первого звона. Катушка 10 последнего звена подсоединена к конденсатору последнего звенаРаботает формирователь импульсов 15 следующим образом.Формирующая линия 3 заряжается от зарядного устройства 1.При включении управляемого коммутатора 2 линия 3, разряжаясь, ооразует ур в нагрузке 4 импульс, близкий к прямоугольному. Функция чувствительности напряжения в нагрузке к изменениям регулирУемых коэффициентов...

Номер патента: 575761

Опубликовано: 05.10.1977

Автор: Зубко

МПК: H03K 3/78

Метки: генератор, инфранизкочастотный, меандра

...И 5-8, выходы которых через элемент ИЛИ 9 соединены со входом интегрирующей цепочки 10, формирующей огибающую пачек импульсов, выход которой является выходом устройства. устройство работает следующим образом. Тактовые импульсы с генерато-,ра фиксированной частоты 1 и с генера.тора колебаний 2 (частота которогоможет изменяться от фиксированной частоты и выше) поступают соответственнона кольцевые распределители 3 и 4.Сдвиг сигнала в ячейках распределите"лей происходит в одном направлении.Элементы И 5-8 регистрируют время открытия соответствующих ячеек кольцевых распределителей. 3 и 4откУдасигналы, сдвинутые во времени (фиг.2 а, ффб,в,г,д,е,ж,з), поступают на элементИЛИ 9, на выходе которого вырабатываЛются чередующиеся пачки...

Номер патента: 575762

Опубликовано: 05.10.1977

Автор: Пурышев

МПК: H03K 4/02

Метки: генератор, ступенчатого

...скачков ступенчатого напряжения, переключая триггер 8. Выходное ступенчатоенапряжение растет или понижается н зависимости от полярности выходного напряжения датчика 13, которая задаетсяблоком 9,Вачальное значение ступенчатого 46напряжения устанавливают подачей коммутирующего импульса с блока 9 на коммутаторы 6, 7, 12, При этом через коммутатор 12 на исто 1 н;.ки напряже. ния 1 и 2 подается напряжение с элемента сравнения 10, равное разностивыходного напряжения и напряжения датчика 13, выходное напряжение равно на"пряжению того источника, который откры-вается импульсом коммутации, поступающим через коммутатор 6 (или 7) с повторителя 3 (или 4), причем, еслиоткрыт источник 1, закрыт источник 2(и наоборот). В результате напряжениеисточника 1...

Номер патента: 575763

Опубликовано: 05.10.1977

Авторы: Правоторов, Фролов

МПК: H03K 4/48

Метки: генератор, пилообразного

...источника питания, В этих условиях конденсатор 1 оказывается заряженным практически до напряжения, равного выходному напряжению операционногоусилителя.После прихода пускового импульса,который подается на неинвертирующий ф 5вход в отрицательной полярности, схеМа опрокидывается, так как через времяэадающий конденсатор 1 и смещенныйв прямом направлении диод 6 оказывается замкнутой цепь положительной обрат ной связи, В процессе опрокидываниясхемы потенциал выхода операционногоусилителя 4 понижается и, передаваясьчерез конденсатор, будет способствоватьэапиранию диода 6. По окончании про. Зяцесса опрокидывания схемы диод б оказывается полностью закрытым, а цепьположительнойобратной связи - оборванной .Цепь же отрицательной обратной...

Номер патента: 575764

Опубликовано: 05.10.1977

Авторы: Житков, Лузгинов

МПК: H03K 4/48

Метки: пилообразного, формирования

...цепи: .конец обмот ки 15, резистор б, переход змиттерколлектор транзистора 4, конденсатор 9, диод 11, начало обмотки 14, Так как сопротивления резисторов б и 7 одинаковы, выходные напряжения обмо ток 14 и 15 тоже одинаковы, поэтому на конденсаторе формируется симметричное пилообразное напряжение с высокой степенью линейности, обеспечиваемой стабилизацией тока заряда., 3Включение вторичных обмоток транс" форматора таким образом, что разно- именными концамиони подсоединены к.катодам дополнительных диодов, соединенных анодами с коллекторами транзистора эмиттерных повторителей, а средняя точка обмоток через резистор подсоединена к объединенным базам этихтранзисторов, выгодно отличает предлагаемое устройство от известных, таккак позволяет...

Номер патента: 575766

Опубликовано: 05.10.1977

Авторы: Выговский, Оснач, Слезин, Токовенко

МПК: H03K 5/13

Метки: импульсов, формирователь

...с входо ча и входом запуска три рой через схему задержк сброса триггера, выход динен со входом втор а выход каждого ключа - сгвующим входом сумма ны интегратор и компара тегратора с единен с вы ра, а выход компаратора устройства,представлена функци стройства; на фиг,2 раммы его работы.атель импульсов содержит граничитель 1, триггер 2, жки 3, сумматор 4, ключи иненные с разнополярными 7 и 8, интегратор 9, коми шину 11 выходного сигнаФормула изобретения Составитель О.НогомоловРедактор Л.утехнна Техред Н. Бабурка Корректор А.Кравченко Заказ 40 40 НИИПИ Государствен по дела 113035, Москва, ираж 1065ого комите изобретен -35, Раушс одписное Министров ттий д. 4/5 а й а е ткрб,Филиал ППП Патент, г.ужгород, ул.Проектная, 4 в исходное состояние...

Номер патента: 575767

Опубликовано: 05.10.1977

Авторы: Ильин, Князева, Силин

МПК: H03K 5/13

Метки: импульсов, формирователь

...совпадения б - низки 9 уровень, а на выходах инвертора8 и элементов совпадения 3-5 - высокие уровни.Появление на входной шине 9 вы- чясокого уровня вызывает низкий уровень на выходе инвертора 8, которыйвзводит триггер 2 и удерживает высокий уровень на выходе элемента совпадения 5, пока сохраняется входной им рпульс. При появлении на шине 10 низко"го уровня тактовой частоты на выходеэлемента совпадения 3 возникает низкий уровень, обусловливающий на выходе элемента совпадения б высокий уровень сигнала, являющийся вместе совходным сигналом, разрешением для элемен а, совпадения 4 на прохождение тактового импульса, Проинвертированныйэлементом совпадения 4 тактовый им-пульс поддерживает высокий уровень навыходе элемента совпадения б и...

Номер патента: 575768

Опубликовано: 05.10.1977

Автор: Мельников

МПК: H03K 5/153

Метки: импульсов, формирования

...18, выход которого подсоединен к управляющим входам одновибраторов 5 и 6, первый вход через инерционное звено 16 соединен со входомнуль-органа 1, второй вход через последовательно соединенные инерционноезвено 17, инвертор 15 и элемент ИЛИ14 подключен к дополнительным входам 35одновибраторов 5, 6, а третий входподсоединен к входной шике 19 напряжения смещения.Устройство для Формирования импуль.сов работает следующим образом. 40С выхода нуль-органа 1 снимаетсянапряжение прямоугол" й формы, длительность которого равна длительностиполуволны входного напряжения. Этонапряжение Фор лируется один раэ запериод входного напряжения и подаетсяна вхо.=, инерционного звена 16, которое усредняет напряжение,Таким образом с инерционногозвена...

Номер патента: 575773

Опубликовано: 05.10.1977

Авторы: Алексеев, Гантман

МПК: H03K 17/00

Метки: коммутатор, сенсорный

...3, Одиниз выходов каждого элемента 6, 7 и 8соединен с шиной 5.Сенсорный коммутатор работает следующим образом,В.исходном состоянии на выходе мультиплексора 2 - единичный потенциал, открывающий элемент И-НЕ 6 для прохождейния тактовых импульсов на вход устанонки в фО" триггера 10 в инверснойполярности. Благодаря этому на нулевом выходе триггера 10 образуется единичный потенциал, поддержинающий н открытом состоянии элементы 7 и 8. Черезэлемент 8 на счетный вход счетчика винверсной полярности поступают импульсы тактоной частоты, обеспечивая работу счетчика по переднему фронту им- Юпульсов тактовой частоты. Импульсы тактовой частоты не проходят через элемент 7, так как он запирается импульсами отрицательной полярности с выхода элемента...

Номер патента: 575775

Опубликовано: 05.10.1977

Авторы: Матреничев, Сазонов, Солецкий

МПК: H03K 17/18

Метки: аналоговый, коммутатор, п-канальный

...9, 10, и усилитель 11 обратной связи, выполненный на транзисторах 12, 13 и резисгорах 14, 15.Кроме того, но всех каналах, кроме первого, содержатся по одному транъзистору 16, дна резистора 17, 18 идна диода 19, 20,Аналоговые сигналы поступают нанходы 21 устройства. В исходном состоянии при отсутствии импульсон от переключателя 1 генераторы 2 закрыты, падение напряжения на резисторах 7 и 8 равно нулю и транзистор 12 закрыт, Напряжение 40 на ныходе равно напряжению источника питания.При подаче отпирающего импульса на управляющий вход генератора 2 одного из каналов через транзистор 16 45 этого канала и резистор 7 потечет ток, Падение напряжения на резисторе 7 открывает транзистор 12; напряжение на резисторе 14 и, следовательно, на...

Номер патента: 575776

Опубликовано: 05.10.1977

Автор: Остреров

МПК: H03K 17/56

Метки: выключения, тиристоров

...конденсаторе иобеспечения характера включения в работуэлементов ограничения. Эта цель достигается тем, что в устройство для выключения тиристоров, содержащее коммутирующий конденсатор, источник постоянного напряжения со средней точкойдва коммутирующих тиристора, подключенных к потенциальным полюсам источника в прямом направлении, два импульсных трансформатора, первичные обмотки котороых подсоединены одними концами к тиристорам, а другими кодной обкладке коммутирующего конденсатора, другая обкладка которого подсоединенак средней точке источника, включены двадополнительных тиристора, катод одного изкоторых соединен с анодом первого комму- Бтирующего тиристора и с положительным полюсом источника постоянного напряжения, аего анод - с...

Номер патента: 575777

Опубликовано: 05.10.1977

Авторы: Комнатный, Юренков

МПК: H03K 21/00

Метки: выключателем, высоковольтным, отключений, регистрации, числа

...цепи с 30большей токовой уставкой. Магнитоуправляемый контакт 8 помещен в магнитное поле катушки отключения и предназначен для блокировки срабатываниясчетчиков 5 при сквозных коротких замыканиях.Устройство работает следующимобразом.При протекании через измерительный трансформатор 1 тока, превышающего номинальный, под влиянием магнитного поля соленоида 3 часть магнитоуправляемых контактов 4 замыкается.Если при этом под действием полякатушки отключения высоковольтного .выключателя замкнется контакт 8 тирис-торы б в цепи управления которых имеются замкнутые контакты, откроютсяи от источника питания 2 поступит положительный потенциал на .эмит-,теры транзисторов 7 своей цепи ина базу транзистора 7 смежной цепи с большей токовой уставкой....

Номер патента: 575778

Опубликовано: 05.10.1977

Авторы: Калмыков, Кириченко, Кислинский, Сычев, Трощ

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...- 1 1 образуется импульсный двоичный к од , соответствующи й данной частоте . 36Ниже приведены коды, соответствующие каждой из входных частот на шинах 1-7 40 Код, соответствующий данной частоте формируемый на выходах схем ИЛИ 11, 10, 9 соответствен- но Номер шины, покоторой поступает частота 001 010 011 100 101 110 1. Авторское свидетельство СССРР 403069, Н 03 К 21/06, 1973.,2. Патент США 9 3716794 кл. 328-39 60 1963. тов 9, 10, шина 4 - со входом элемента 11, шина 5 - со входами элементов9, 11, шина 6 - со входами элементов10, 11, шина 7 - со входами элементтов 9-11,Выходы элементов ИЛИ 9-11 соединены со входами сумматора 13, управляющие входы и выходы которого соединены с управляющими входами и выходами регистра 14. Выходная...

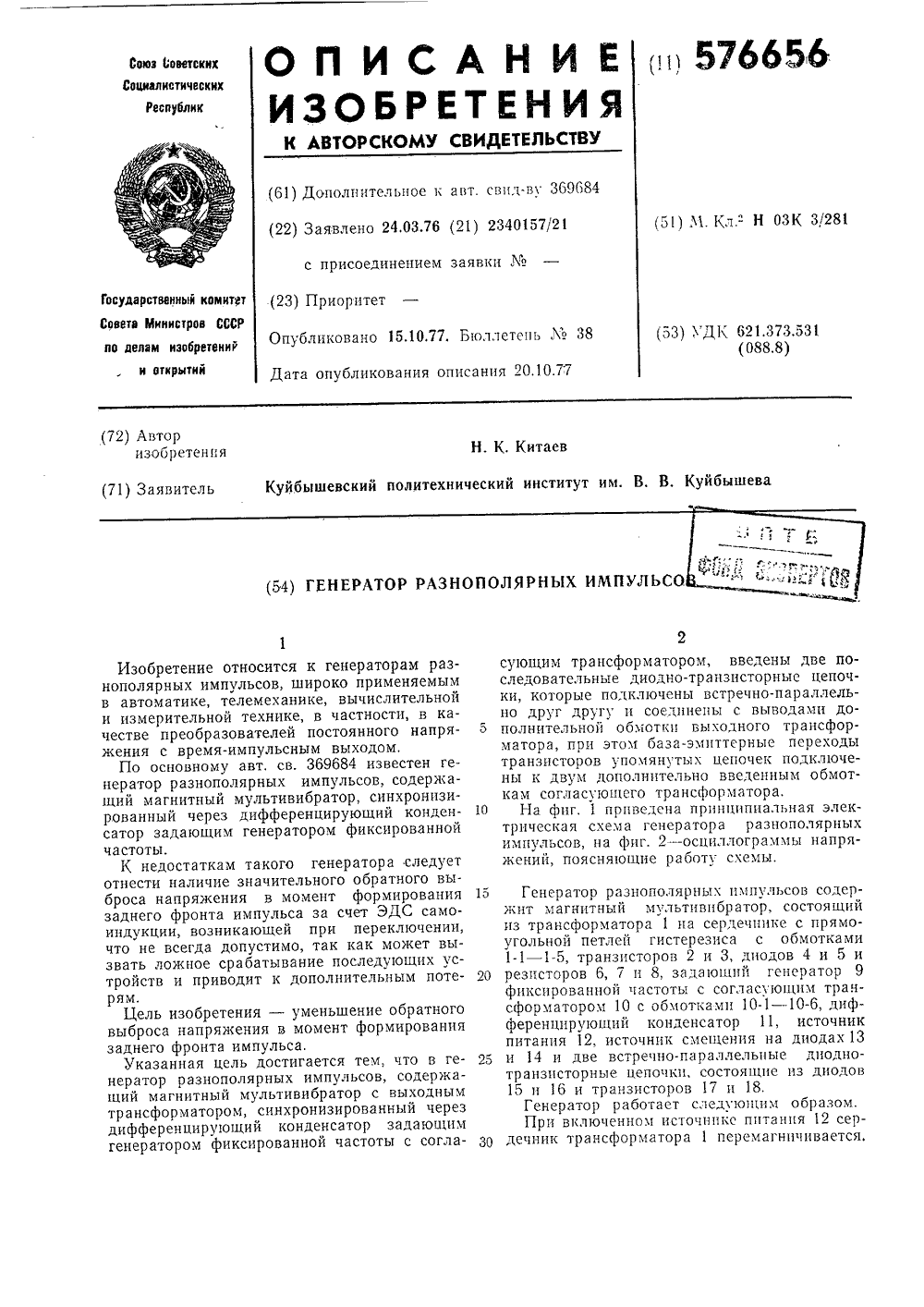

Номер патента: 576656

Опубликовано: 15.10.1977

Автор: Китаев

МПК: H03K 3/281

Метки: генератор, импульсов, разнополярных

...3) - закрыт суой напряжения положительной обратной связи (У-) на базовой обмотке 1-4 и напряжения смещения (У,), подаваемого от источника смещения на диодах 13 и 14. Напряжение Ув больше У, на величину, достаточную для поддержания открытого транзистора 2 в насыщенном состоянии. При достижении в сердечнике трансформатора 1 потока насыщения Ф. напряжение на всех обмотках падает (УоО) и оба транзистора 2 и 3 запираются напряжением смещения Сподаваемым от источника смещения на диодах 13 и 14. С приходом запускающего импульса (фиг, 2 б) с задающего генератора 9 (фиг, 2 а) открывается транзистор 3 и трансформатор 1 перемагничивается в противоположном направлении. Напряжение на выходе в этовремя равно У(см. фиг, 2 г) и сохраняется до...

Номер патента: 576657

Опубликовано: 15.10.1977

Автор: Ставицкий

МПК: H03K 4/50

Метки: генератор, пилообразного

...преобобрдзователь 4 ступенчатого дообрдзцос, ксцоч 5, элемент ятц, первый счетчик 7 с демспт 11 8, вгорой счстчцк 9"о1 Составитель М ЛудринТсхрсд И. Михайлова 1 оррсктор Л Дениски Юрчиков никто 3 каз 2723/4 1 зд. М 810 Тирани 1080 НПО Государственного комитета Совета Министров по делам изобрстсппй и открытий 1 3035, Москва, )К.35, 1 аугпскан паб., л. 4/5 Тппогра,н, пр. Сапчгов," 2писн с дешпфратором и формирующее устройство 10,Генератор пилообразного напряжения работает следующим образом,Выходные импульсы генератора 1 через делитель 2 поступают на вход преобразователя 3, где формируется ступенчатое напряжение, в дальнейшем преобразуемое в пилообразное напряжение с помощью преобразователя 4. Пилообразное напряжение поступает на...

Номер патента: 576658

Опубликовано: 15.10.1977

Авторы: Залялов, Лызин, Музалев, Сергеев, Тарасов

МПК: H03K 5/01

Метки: импульсов, периодических, следования, умножения, частоты

...образом.Импульсы от генератора 3 поступает на вход делителя 4, коэффициент деления (пересчета) которого равен заданному коэффициенту 1( умножения.Импульсы с выхода делителя 4, частота следования которых равна - , поступают наХоКвход счетчика 13. За период Тх входного периодического сигнала, изменяющегося непреРывно с частотой 1 х, котоРый выделЯетсЯ входным формирователем 1, на вход делителя 4 поступит У=1 аТх импульсов.В счетчике 13 зафиксируется число импульЛ сов У, равное целой части от деления в , а вК делителе 4 зафиксируется остаток импульсов, равный ЛУ=У - У. В конце периода Тхсигнал с управляющего блока 2 сначала переписывает полученные значения кодов ЬУ из делителя 4 через блок 8 в счетчик 9 и Ю из счетчика 13 в запоминающий...
