Гавриленко

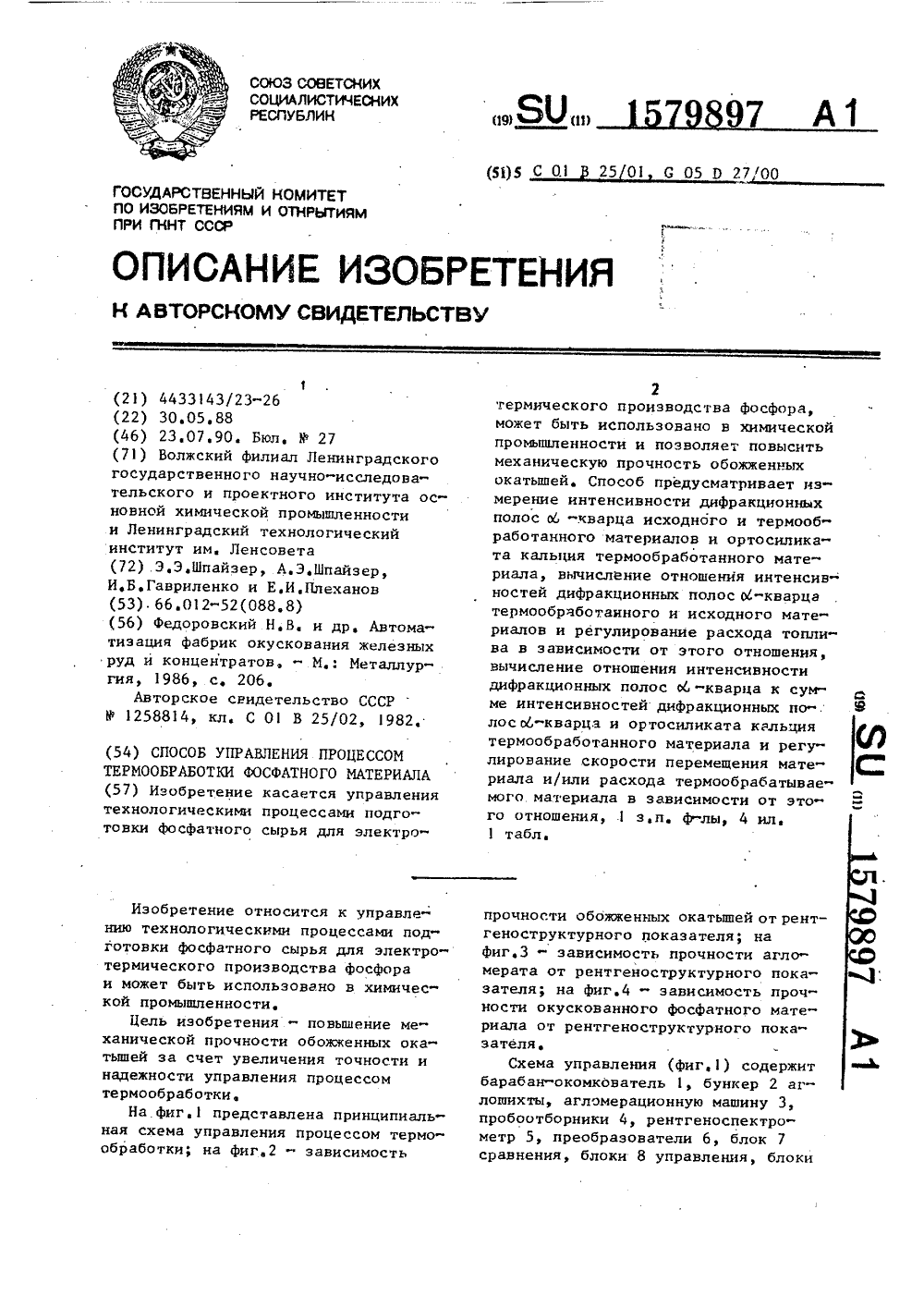

Способ управления процессом термообработки фосфатного материала
Номер патента: 1579897
Опубликовано: 23.07.1990
Авторы: Гавриленко, Плеханов, Шпайзер
МПК: C01B 25/01, G05D 27/00
Метки: процессом, термообработки, фосфатного
...по окончанию термообработки отбирают пробуисходного и термообработанного материала, анализируют их на рентгенаспектрометре, сигнал интенсивностчподают в преобразователь 6, где онпреобразуется н электрический про-.порционально 1,= Б,; 1 = О, и подается в блок 7 сравнения, При использовайии установки "Дрон-УМ" с ЗВМ"Искра", математические операпии проводят на ЭВМ и дополнительно вводятЦАП, Если сигнал 1, не выходит иззаданного интервала (0,4-0,6), а сигнал 1 - из интервала (0,18"0,24),то на выходе блоков 7 сравнения сигналон не образуется, и если устройство находится в установившемся режиме, в блоках управления не формируются сигналы управления,П р и м е р 2, Подготовку, термообработку, снятие спектров и ихобработку проводят аналогично...
Устройство закрепления на рельсе приспособления для постановки на рельсы единиц подвижного состава
Номер патента: 1579825
Опубликовано: 23.07.1990
Авторы: Апарин, Гавриленко
МПК: B61K 5/06
Метки: единиц, закрепления, подвижного, постановки, приспособления, рельсе, рельсы, состава
...рычаг 7 имеет винт 8 с рукояткой 9 и размещен в прорези 10 скобы 1. Конец направляющей пластины 3 отогнут и заострен для забивки в шпалы рельсового пути. Торцовые плоскости 11 упора 2 служат для ограничения поворота направляющей пластины 3 в горизонтальной плоскости в обе стороны, а наклонная плоскость 12 обеспечивает плавный сход колеса на головку рельса.Устройство работает следующим образом.Перед постановкой вагонетки на рельсы оба комплекта устройства устанавливаются перед сошедшей с рельсов колесной парой вагонетки. Скоба 1 закрепляется на головке рельса с помощью рычага 7 и винта 8, а направляющая пластина 3 поворачивается на осях 4 и 5 и свободным концом помещается против обода колеса на шпале. С помощью тяговой машины...
Эмульсионная промывочная жидкость
Номер патента: 1578175
Опубликовано: 15.07.1990
Авторы: Божко, Бражененко, Гавриленко, Давиденко, Демченко, Зленко, Нечаев, Плаксиенко
МПК: C09K 7/02
Метки: жидкость, промывочная, эмульсионная
...условиях проведены исследования по определению влияния эмульсионной промывочной жидкостисодержащей феноксол ВИС, на прочностные свойства железистых кварцитов, а также на антифрикционные свойства (табл.2),Влияние феноксола ВИСна прочностные свойства железистых кварцитовопределяли по методике Л.А.Шрейнерана установке УМГП-З. Как показали лабораторные исследования 1 введение феноксола ВИСв состав промывочной жидкости менее 0,05% не обеспечивает значительного снижения энергоемкости процесса разрушения, а увеличение содержания более 1,0% экономически нецелесообразно, так как при этом не отмечено существенного роста показателей.Антифрикционные свойства эмульсионной прдьвочной жидкости,приготовленной на технической и минерализованной водах,...
Композиция для склеивания древесных материалов
Номер патента: 1578173
Опубликовано: 15.07.1990
Авторы: Гавриленко, Зарецкая, Меркушев, Меркушева
МПК: C09J 161/10
Метки: древесных, композиция, склеивания
...кислоты в количестве, соответствующем рецептуре (примеры 1- табл.1), при этом тщательно перемешивая в течение 5-10 мин до получения однородной массы. Готовую ет получить клен с соде ла 0,12 мас.7 и формаль 0,48 мас.Х, жизнеспособно при 20 С и 25 с при 100 С делом прочности при скалы волокон 12,2 МПа в сухом 9,1 МПа после выдержки в 20 С в течение 48 ч и 8,9 кипячения в течение 3 ч, достигается за счет испол в композиции на основе от 88,50 мас.Х резольной фен дегидной смолы в качестве раствора 5,53-15,64 мас.й циловой кислоты в 5,97-6 ацетона. 2 табл,композициюния древесСоставьдля склеив1-3), примизвестныхведены в ттабл,2,одержит в качестве отеля сульфосалициловую кислоту1578173 и дополнительно - ацетон при следующем...
Смеситель двух потоков
Номер патента: 1574996
Опубликовано: 30.06.1990
Авторы: Бакланов, Гавриленко, Журавский
МПК: F23D 14/62, F23R 3/04
Метки: двух, потоков, смеситель
...обраПри подаче потоков по корпусу 1 и через отверстия 2, 3 струи, истекающие из последних, соударяются в каждой паре между собой, образуя результирующие струи, которые проникают в поток, движущийся в корпусе 1, на оп -тимальную глубину, интенсивно смешиваясь с ним.Распределение струй в поперечномпотоке определяется условиями ввода,5в частности углом хордальности резуль.тирующей струи .Такое расположение результирующиххордальных струй в сносящем потоке,движущемся в корпусе 1, обеспечиваетрасширение диапазона изменения относительно расхода С при сохранениистабильных характеристик потока навыходе из смесителя,изобретения. Смеситель двух потоков, содержащий трубчатый корпус с кольцевымрядом отверстий, расположенных с относительным...
Устройство для постановки на рельсы забурившегося транспортного средства
Номер патента: 1572892
Опубликовано: 23.06.1990
Авторы: Апарин, Гавриленко
МПК: B61K 5/06
Метки: забурившегося, постановки, рельсы, средства, транспортного
...постановки на рельсы. - правый и левый.Устройство работает следующим образом.Перед сошедшей с рельсов колеснои па.рой устанавливается платформав сборе, при этом наклонцая накаточная поверхность 2 помещается на кромку ближайшей к колесу шпалы.Горизонтальная накаточная поверхность3 опирается на головку рельса, а продолжению наружного направляющего ребра 4 - ца уголковый элемент 9 с установкой кли.на 7. в прорезь 10, Ребра б жесткости при этом опираются своими нижними скошенными поверхностями сверху на подошву рель.са, Затем уголковый элемент 9 ударами молотка подается по головке рельса в сто.рону платформы, упертой нижней частьк 1 в торцовую кромку рельсовой подкладки, до надежной затяжки клинового соединения. С этой целью в нижней...
Устройство для охлаждения проката
Номер патента: 1571084
Опубликовано: 15.06.1990
Авторы: Блохин, Босько, Гавриленко, Голобочанский, Иващенко, Морозов, Прилепский, Сапелкин, Федоров, Чуманов, Эрлих
МПК: C21D 1/62
Метки: охлаждения, проката
...охлаждающей воды.Проверку осуществляют в условияхстана, где смонтирована установка,содержащая 15 охлаждающих устройствводоводшуного типа для охлажденияполосы сверху и 15 устройств снизу.Расстояние между устройствами 0,1 5 м,Устройства выполняют с различнымиуглами наклона конуса головной частиштока и входной части сопла.Геометрические параметры выходного конуса сопла Лаваля во всех случаях постоянны и составляют; 029 мм 6 = 11 мм, Ь = 30 мм,)+Д оагс 1 д --- = 342 ЬТемпература полосы 25 4 мм перед охлаждением 10101020 С. Эффективность охлаждения оценивают по температуре полосы на холодильнике стана,которую измеряют контактной термопарой сразу по окончании продольногодвижения раската,Конструкция установки позволяет изменять ось...
Способ контроля оптических толщин слоев при нанесении на подложку многослойных покрытий
Номер патента: 1567873
Опубликовано: 30.05.1990
Авторы: Байгильдин, Гавриленко, Гайнутдинов
МПК: G01B 11/06
Метки: многослойных, нанесении, оптических, подложку, покрытий, слоев, толщин
...иэ того, что матрица, являющаяся результатом произведения матриц, соответствующих четырем чередующимся слоям, при выборе длины волны излучения согласно (1) эквивалент на единичной матрице. Другими словами, пропускание системы слоев на длине волны, вычисленной по (1), не зависит от числа систем (ВН) или (НВ)2 нанесенных на подложку (В и Н - слои 45 с высоким и низким показателями преломления).Из (1) видно, что аргумент арксинуса не превышает единицу при любом Х. Таким образом, предлагаемый способ 50 позволяет использовать вещества с любыми показателями преломления.Длина волны Фк в зависимости от Х. системы;и - показатель преломления подложки; и - показатель преломоления исходной среды (воздух). Результаты для Х и 1/Х аналогичны.Видно, что...
Способ управления процессом извлечения цветных металлов из окисленной пульпы
Номер патента: 1560593
Опубликовано: 30.04.1990
Авторы: Архипов, Гавриленко, Китай, Кропачев, Марков, Обеднин, Розенберг, Шестакова
МПК: C22B 3/00
Метки: извлечения, металлов, окисленной, процессом, пульпы, цветных
...120 мВ. 25Опыт 8. То же, что опыт б, но окисленную пульпу прекратили подаватьпри ОВП = - 130 мВ,Опыт 9. То же, что опыт 6, но окисленную пульпу прекратили подаватьпри ОВП = - 140 мВ.Как следует из данных табл,1, оптимальный диапазон значений ОВП пульпы, начиная с которого осуществляютподачу окисленной пульпы в пульпу,обработанную реагентами-осадителями,составляет (-200) - (-250) мВ относительно хлорсеребряного электрода(опыты 2 и 3). Подача окисленной пульпы при значениях ОВП более -200 мВ 40(опыт 1) и менее -250 мВ (опыты 4 и5) приводит к повышению расхода металлизованного осадителя и снижениюизвлечения никеля и кобальта в кон"центрат, 45Оптимальный диапазон значений ОВПпульпы, при достижении которых прекращают подачу окисленной пульпы,...
Буферное запоминающее устройство
Номер патента: 1547031
Опубликовано: 28.02.1990
Автор: Гавриленко
МПК: G11C 19/00
Метки: буферное, запоминающее
...11 отпадает необходимость, если инФормация в ячейки блока памяти будет записываться по переднему Фронту сигнала выборки, который поступает с дешифратора 6 Ячейки памяти могут быть выполнены в виде В-триггера, имеющего вход синхронизации по переднему фронту синхроимпульса.Предлагаемое устройство требует одного запоминающего устройства, общий объем памяти которого в 1 раз меньше по сравнению с общим объемом двух запоминающих устройств, служащих отдельно для записи и отдельно для считывания. Коэффициент Ь может быть различным в зависимости от средней скорости Чз, записи и средней скорости Ч считывания. Сравним оба эти устройства. Возьмем случай, когда скорость Чз записи и скорость Ч считывания величины постоянные и Чз больше Ч, тогда для...
Блокируемая гидромуфта
Номер патента: 1539416
Опубликовано: 30.01.1990
Авторы: Гавриленко, Загоруйко, Леусенко, Осипов
МПК: F16D 39/00
Метки: блокируемая, гидромуфта
...диск 10 образуют блокирующий механизм 12. Полость 9 уплотнена уплотнениями 13 и 14. Для уменьшенияизноса полости 9 гофрированного диска1 О и самого сыпучего материала 11 э последний добавлена смазка. Отверстия в гофрированном диске 1 О имеютдиаметр, превышающий наибольший размер частицы дроби, с целью увеличения нагрузочной способности центро бежной муфты и Для рааномер ого за" полнения цастей полости 9, расголо женных по разные стороны д(иска, На. сосное 1 и турбинное ( коле(а абразуют рабоцую полость. В, ,.:ромул те выполнена пре,1 вагительнся камера 16.Гидромуфта работает следующим образо.При разгоне насосного к:леса наи турбинное колесг ч -аИнае Деис вовать гидравлицеский момент. срицем скорось роста момента зависит от...
Импульсная головка
Номер патента: 1533818
Опубликовано: 07.01.1990
Авторы: Берлин, Болотский, Гавриленко
МПК: B22C 15/272
Метки: головка, импульсная
...энергозатрат и повьппение скорости открывания клапана,На чертеже представлена импульсная головка, общий вид, разрез,Импульсная головка содержит корпус 1 с рабочей полостью 2 и выпускным отверстием 3.Внутри корпуса 1 расположен выпускной клапан 4, соединенггый штангой 5 с поршнем 6. Клапан 4 перекрывает выпускное отверстие 3 корпуса,1.Поршень 6 перемещается в направляющем цилиндре 7, расположенном наверхней крьппке корпуса 1, дггаметрпоршня 6 меньше диаметра клапана 4.Клапан 4 снабжен приводной тягой8, на конце которой установлен упор9. Приводная тяга 8 одновременно является штоком цилиндра 10 привода:клапана. Поршень 11 цилиндра 10 имеет. возможность перемещения относительно тяги 8. Между поршнем 11 иупором 9 установлена пружина...
Переключатель сигналов
Номер патента: 1529324
Опубликовано: 15.12.1989
Авторы: Гавриленко, Мамонов, Петляков, Сучилина
Метки: переключатель, сигналов
...посредством кана, ов 9-12. Переключатель сигналов работает 4 Оледующим образом.Входной линейно поляризованный СВЧ- сигнал, поступающий в канал 9 направленного ответвителя 1, делится поров,ну и приобретает дифференциальный фа" 45аэовый сдвиг +90 относительно фазы ответвленнсго в параллельный канал СВЧ-сигнала, Затем оба эти СВЧ-сигнала поступают соответственно на волноводные Фазовые секции 3 и 4. При подаче токов в обмотки 7 управления сог" ласно приведенной на фиг. За полярности на ферритовый вкладыш 5 воздействует четырехполюсное магнитное поле, напряженность которого подобрана таким образом, что СВЧ-сигналы, ,проходящие через волноводные фазовые секции 3 и 4, приобретают фазовыео сдвиги соответственно + 45 и -45 Поступающие в...
Способ получения теплоизоляционных гранул для сталеплавильного производства
Номер патента: 1528803
Опубликовано: 15.12.1989
Авторы: Бережной, Гавриленко, Гарбуз, Дрожилов, Ефимов, Мордакова, Чебурко
МПК: C22B 1/00
Метки: гранул, производства, сталеплавильного, теплоизоляционных
...1200- 1400 см 2/град, затем компоненты шихты дозируют в заданном соотношении, сме1528803 Результаты приведены в табл. 1.В табл. 2 приведены данные по различным вариантам ведения процесса,показывающие эффективность сушки порежиму, предусматривающему доувлажнение гранул в процессе сушки,формула изобретения Способ Выход фракций послесбрасывания гранулс 2 м на металлическую плиту,Прочностьгранулна сжатие,кг/гранулу+5 мм -0;5 мм Предлагаемый 5;5Известный 3,4 93,5 5,3 89,4 10,4 Таблица 2 Прочность гранул при влаге, , удаленной в процессе предварительной суеки гранул 40 Покаватели вп Х епп Степень последуоаего уелавнеммя гранул Тсодервание влагигранулак, а от первоначального) Прочность гранул на сватие по высоте слоя,...
Способ автоматического регулирования уровня кипящего слоя топочного устройства
Номер патента: 1511539
Опубликовано: 30.09.1989
Авторы: Баев, Гавриленко, Ткач
МПК: F23N 1/02
Метки: кипящего, слоя, топочного, уровня, устройства
...8, выход которого поступает на регулятор 9 дав ления воздуха, управляющего через исполнительный механизм 10 направляющим аппаратом вентилятора 1.Расход воздуха измеряется с помощью напорной трубки 11, Полный напор потока воздуха по- дается на "плюс" дифманометра 12 расхода воздуха. Статическое давление берется из воздуховода 4 перед входомего в топку и подается на "минус дифманометра 12, выход которого поступа ет на вход регулятора 13 уровня кипящего слоя, управляющего механизмом 14 выгрузки золы.Способ осуществляют следующим обФормула изобретения Способ автоматического регулирования уровня кипящего слоя топочногоустройства по авт,св, У 1339353,о т л и ч а ю щ и й с я тем, что, сцелью повышения точности регулирования уровня кипящего...
Реагент-модификатор для флотации угольных шламов
Номер патента: 1510936
Опубликовано: 30.09.1989
Авторы: Боровых, Гавриленко, Квасов, Никитин, Островский, Рубинштейн
МПК: B03D 1/02
Метки: реагент-модификатор, угольных, флотации, шламов

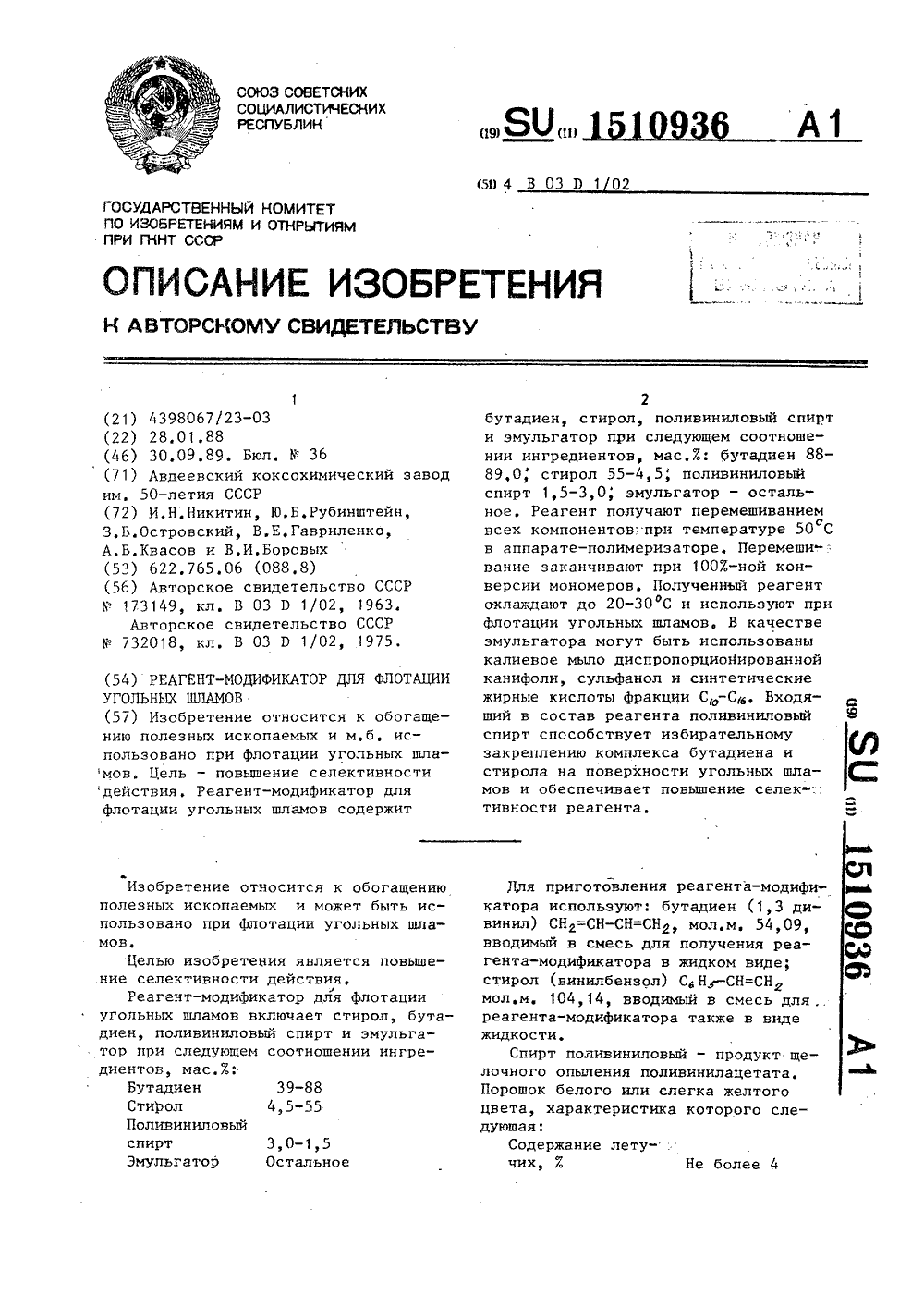

...и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Ацетатные группыв сухом продукте, 7. 0,8-2,0Ацетат натрия в5сухом продукте,Е 0,7-15Вязкость 4 Х-ногораствора, сПрН средыРастворимость в 1 Огорячей воде, 7 Не менее 99В качестве эмульгатора используюткалиевое масло диспропорционированной канифоли (кислое число, мг КОН,не менее 162). Однако в качествеэмульгатора могут быть использованытакже сульфанол (алкилбензолсульфонат натрия К - СН 4 - 803 Иа) и синтетические жирные кислоты фракцииС,-С, 20Введение поливинилового спиртав реагент-модификатор способствуетизбирательному закреплению комплексабутадиена и стирола на поверхностиугольных частиц, что и...
Способ получения препарата кислой фосфатазы из дрожжей sасснаrомuсеs cerevisiae
Номер патента: 1505972
Опубликовано: 07.09.1989
Авторы: Вайнерман, Гавриленко, Егоров, Лозинский, Рогожин, Семенова
МПК: C12N 11/04, C12N 9/16
Метки: cerevisiae, sасснаrомuсеs, дрожжей, кислой, препарата, фосфатазы
...4 С сборник в течение 64 ч. Фермецтцый препарат осаждают прибавлением холодного (-20 С) ацетона при соотношенииабьемов осадителя и элюата 1,5; 1.Осадок отделяют цецтрифугировациемзысупивдют в вакууме (0,1 ммрт.ст) цлд лктивировлцным углем иПРОКДЛЕЦЦЬМ ХЛОРИСТЫМ 1;ДЛЬЦИЕМ.ВЫХад 90 МГ Г)ЕЛ), "дСЛЬцая ФОСфатлзцля мстит)а т 5 т)д/ь г бенка,зыход в расчел. Ил с хаццуо биомасЭсу (цр. дутвцост 3,8 ец, дкт/10клеток.П р и м е р . 100 мп стуспецзиЛОТОК ДРажжсй Б. ССГЕттЗ.ЭЗЛЕ Шт,38 - 1 Г - П 188, садерж.тщей 2,8 109 кле -ток цлмл, смеппвлит с 100 мч157.-ИО 0 рлств )рл 1 Вт; готовят равн.)мерцуи суспецзшо, которую рдсфдсс)вы 13;тоГ пат)ци 5 ьт ИО 75 мкл Р 1 замарлжз 13 пог образны при -70 С в течепе 7,5 миц. Далее, клк в примере1, с той рдзцитей,...
Сверхвысокочастотный влагомер
Номер патента: 1504584
Опубликовано: 30.08.1989
Авторы: Гавриленко, Потапов, Скрипник, Эберхардт
МПК: G01N 22/04
Метки: влагомер, сверхвысокочастотный
...поступает на один из входов дифференциального усилителя 10, на второй его вход поступает постоянное напряжение Б, от источника 28 опорного цапря1504584во:1111 в 1 ереидкчую дцт 1 цу7, принимдютс приемцай дтсцой 19, цемтектцруются первым СВ 11-1 етектаром20, преобразуются погдрцфмическимкпреобрдзовдтелем 21 и па тупаю на5ррегупцруемь 1 й вицеаусипитепь 22, наивыхоце которого прсутствует усипен- сцдя постоянная составляющая сигнала лпосле цетектировация, пропарциональ рная полусумме амплитуд вицс импуль- усов и опрецеляема ко э 1 фцце.;тами ипрозрачности материала 18 при зонтцировании его СБЧ-сигналами с цли- внами волн 1, и , и переменная 15 ц 1составляющая вицеасигнала сравнивает- нся с опорным напряжением И нас 1цвхоце дифференциального...
Способ получения дилактаматов магния
Номер патента: 1502566
Опубликовано: 23.08.1989
Авторы: Гавриленко, Данилевская, Захаркин, Ильина, Котельников, Курашев, Марков, Папков, Фрунзе, Чекулаева
МПК: C07D 201/14, C07F 3/02
Метки: дилактаматов, магния
...до 35 С, После окопчлнич прибавления рэлт;ттиоттную смеськттпятят при 35 С опте 0,5 ч. Вьдепяется 1172 мл (52 ммоль) этапа. ЭФир отгон)пот в вакууме 10-15 г при 20 С,твердый остаток вьсушинаот примми тентерлтуре 80-100 С в течение 3 ч.Получл от 8, 07 г белого торошкообразцог дтклпрттлатстлгта г)лгття1 го((СН ) -СО)е 1 / е.Вь, ислен, %: 118 7, 97; С 63, 07;Н 9,26; 11 9,19.Найдено,: 11 я 8,01; С 64,32;Н 9,18;9,09,П р и м е р 7 (ср)тттттттельттт,й) е1. суспецэии 5,0 г свежеперекрцсталл,тэованного Я -капролактама в 50 млэФира при перемешивлции пост"пенно втечстпте 0,5 ч добавляют эфирный раствор)1 д(С Нз) т 24 мл, концентрация0,92 гтолтоЬ) при 20 С, следя эа гаэовыделспием, при этом температура реВакции потьштается до 35 С. Реакционтуто...
Управляющий регистр для буферного запоминающего устройства
Номер патента: 1499405
Опубликовано: 07.08.1989
Авторы: Вешняков, Гавриленко, Коваль, Лысенко
МПК: G11C 19/00
Метки: буферного, запоминающего, регистр, управляющий, устройства
...случаю без конфликтных ситуаций. Максимальная частота записи/считывания определяется длительностью Формируемьп импульсов и ранна 1/2 Г.Рассмотрим и сопоставим процессы переключения ЭП и УР. В режиме хранения транзисторы 40 и 41, образующие триггер хранения, запитаны через диод 45 46 и транзистор 42 током хранения, а транзисторы 43 и 44, образующие входной парафазный триггер, не запитаны. При формировании импульсов ток питания трацзисОров 40 и 41 увеличивается приблизительно па порядок, и запитываготся транзисторы 43 и 44. Открывается тот из них, база которого соединена с коллектором закрытого транзистора 40 (или 41) (.-1)-го ЭП,55Допустим, что конструктивно транзисторы 43 и 44 идентичны транзистору 12, Ицжекция заряда в их базы...
Дифференциал
Номер патента: 1497074
Опубликовано: 30.07.1989
Авторы: Гавриленко, Мотчаный, Стариков
МПК: B60K 17/16, F16H 48/00
Метки: дифференциал
...зазор 21. Суммарная величина осевых зазоров 18 и 21 должна быть меньше высоты торцовых зубьев ведущей муфты 3.Дифференциал работает следующим образом. При движении транспортного средства по криволинейной траектории возникает кинематическое рассогласование между внешним и внутренним колесами оси транспортного средства. Это приводит к тому, что забегающая полумуфта 4, имея уголовую скорость большую, чем корпус 4 дифференциала, начинает смещаться в осевом направлении, опираясь, своими профильными зубьями на зубья центрального кольца 9, и одновременно проворачиваться вокруг своей оси. При этом выбирается зазор 21, а внешние зубья 20 упираются в торцы внутренних зубьев 14 (фиг. 3). Дальнейшее винтовое движение забегаюшей полумуфты 4...
Система нейтрализации отработавших газов
Номер патента: 1483063
Опубликовано: 30.05.1989
Авторы: Аглемерьян, Васильев, Гавриленко, Злобин
МПК: F01N 3/18
Метки: газов, нейтрализации, отработавших
...отработавших газов.Цель изобретения - повышение эффективности. На фиг, 1 изображен нейтрализатор, продольный разрез; на фиг. 2 - разрезы А-А (пластины сомкнуты) и Б-Б (пластины разомкнуты) на фиг. 1.Устройство содержит корпус 1 с входным патрубком 2 и выходным патрубком 3, в котором расположен датчик 4 состава отработавших газов, связанный с блоком 5 управления. В корпусе 1 находятся группы пластин 6, покрытые катализатором 7, каждая из которых имеет выштамповки 8 и поперечные прорези 9, одна из пластин 6 соединена с регулирующим стержнем 10.При работе двигателя отработавшие газы входят во входной патрубок 2, проходят через корпус 1, в котором расположены группы пластин 6, покрытые катализатором 7, и выходят через выходной патрубок 3,...
Способ биоиндикации тяжелых металлов в морской воде
Номер патента: 1479876
Опубликовано: 15.05.1989
Авторы: Бурдин, Гавриленко, Золотухина, Сизов
МПК: G01N 33/18
Метки: биоиндикации, воде, металлов, морской, тяжелых
...отклонение средних значений ХОА, приведенных в таблице, не превышало 25окислительной активности, можно считать, что достоверная индикация концентрации металлов 200 мкг/л достигается при абсолютной величинеОА,превьшающей 100. В табл. 6 представлены значения Д ОЛ, соответствующиеэтому критерию и выделяющие наиболеечувствительные виды водорослей, перспективные для индикации более низких концентраций тяжелых металлов вморской воде,Специфичность чувствительности водорослей к отдельным тяжелым металлам позволяет, используя соответствующие наборы видов, не только констатировать факт повышения концентрации тяжелых металлов в среде, но иидентифицировать конкретные элементы,входящие в комплексное загрязнение.П р и м е р 7, Биомассу...
Грузозахватное устройство
Номер патента: 1477656
Опубликовано: 07.05.1989
Авторы: Гавриленко, Илькун, Орел, Романов, Трубицын
МПК: B66C 1/66
Метки: грузозахватное
...рамы 1, Фиксатор 9 состоит изпальца 11, подпружиненного пружиной ЗО12, В штыре 7 перпендикулярного продольной оси выполне 1 ла по части окружности прорезь 13 для пальца 11 .На внешнем торце штыря 7 перпендикулярно продольной оси закреплена поворотчая рукоятка 14.Грузозахватное устройство работает следующим образом.Устанавливают раму 1 при освобожденных пружинах 8 на изделие, например спору 15, в положение, при котопом верх скобы 4 направлен в сторонуоснования опоры 15, а горизонтальные штыри 7 в захватных упорах 2 находятся против Отверстий в опоре 15.Затем ориентируют рукоятки 14 штырей 7 в сторону вершины опоры, причем прорезь 13 в штыре 7 оказываетсяна ОДНОЙ прям 011 с кОнцОм пальца 1 1и преодолевая ус 1 ллие пружины 8, вручную...
Устройство для передачи дискретных сигналов в многолучевом канале связи
Номер патента: 1474859
Опубликовано: 23.04.1989
Авторы: Вишняков, Гавриленко, Каган, Кюнер, Лобанов, Хрусталев
МПК: H04B 7/00
Метки: дискретных, канале, многолучевом, передачи, связи, сигналов
...вычитатели включены на входах всехостальных блоков 10, причем на первые их входы подаются сигналы остав"шихся лучей с выхода предыдущеговычитателя, а на другие - сигналыодиночных лучей с выхода блока 2предыдущего блока 10. В результатетакого включения, блоков 10 обработки сигнала номер каждого из нихстрого соответствует номеру принимаемого луча,В процессе передачи информацииблок 4 каждого из М блоков 10 выделяет импульсный отклик. канала и,следовательно, имеет информациюо коэффициенте передачи по каждомуиз И Лучей распространения. Значениеуровней сигналов с третьих выходовблоков 4 всех И блоков 10 поступаютна В-входовый блок 13 выбора максимального луча, где происходит выборнаибольшего напряжения, пропорционального...
Устройство для регулирования температуры резистивного нагревателя
Номер патента: 1474617
Опубликовано: 23.04.1989
Авторы: Гавриленко, Карплюк, Медиковский, Селивахин, Турковский, Фриш
МПК: G05D 23/19
Метки: нагревателя, резистивного, температуры
...полупериодов равно величине сформированного блоком 5 кода М;, а их временное расположение зависит от момента перехода напряжения питающей сети через нуль (вход 13.блока 7) и схемной реализации блока 7Предложенный вариант исполнения блока 7 (фиг,2) позволяет "пропускать" в нагрузку либо все пропускаемые импульсы от 1-.го до М-го (Мштук, М " И , И - период регулирования в начале периода регулирования), либо в конце регулирования импульсы с номерами от (М - М)-. го. до Н -го.По сигналу с выхода делителя 2 частоты на вход 14 силового блока 7.триггер 19 через инвертор 18 устанавливается в "О", одновременно в счетчик 1 на.информационные. входы 11 заносится код с выхода блока 5 памяти (информация об интенсивности обогрева животных). После...
Тормоз электродвигателя
Номер патента: 1474352
Опубликовано: 23.04.1989
Авторы: Гавриленко, Марикян, Носко, Федосеев, Хурцидзе
МПК: F16D 27/06
Метки: тормоз, электродвигателя
...5, размещена в центральном отверстии корпуса электромагнита 4 на шлицах, а часть 13, взаимодействующая с кулачками 9 торсионов 8, установлена в первой соосно на самотормозящейся резьбе.Тормоз работает следующим образом, (фиг. 1).При включении приводного электромагнита 4 якорь 5 под действием магнитных сил притягивается к магнитопроводу, освобождая тормозной диск 2 и растормаживая тормоз. При этом вместе с якорем 5 смещается влево нажимной поршень 10, который, воздействуя на кулачки 9, разворачивает их, 1474352приводя к дополнительному закручиванию торсионов 8, размещенных в соосных опорах 6 и 7. Так как одни концы торсионов закреплены во внешних опорах 7, а торсионы при установке закручены на определенный угол, достаточный для...
Сборно-разборное сооружение
Номер патента: 1469055
Опубликовано: 30.03.1989
Авторы: Вержиковский, Гавриленко, Лысенко, Недава
МПК: E04B 1/343
Метки: сборно-разборное, сооружение
...в овальное отверстие 6 отгиба 1, а с другой стороны закреплено посредством натяжного приспособления в виде уголка 7, прикрепленного к ограждению 3, и упорной пластины 8, соединенных болтом"35 9. С-образные накладки могут быть выполнены с пазами 10 с внутренней стороны для размещения и закрепления в них кромок 11 гибкого теплоиэоляционного слоя 1 2. На отгибах 2 изнутри закреплены ручки 13 для переноски сооруженияДля повышения жесткости торцовых стенок 1 в них отформованы ребра жесткости.45 Гибкий теплоизоляционный слой выполнен из полимерных материалов и транспортируется свернутым в рулон,Сборку сооружения осуществляют следующим образом. К торцовым стенкам 1, изготовленным, например, из стеклопластика прессованием,...
Тормоз электродвигателя
Номер патента: 1467275
Опубликовано: 23.03.1989
Авторы: Гавриленко, Марикян, Носко, Федосеев, Хурцидзе
МПК: F16D 59/02, H02K 7/06
Метки: тормоз, электродвигателя
...в подшипниковых опорах 6 и 7, причем на каждом40из торсионов 9 жестко закрепленыдва кулачка 1 О и 11, Кулачок 1 О кон 2тактирует с толкателем 12, расположенным в сквозном отверстии 8 магнитопровода 2 электромагнита и упираю-щимся в якорь 3, а другой кулачок 11связан с винтом 13 регулировки тормозного момента и ручного растормаживания, размещенным в центральномотверстии крыики 14, закрепленной намагнитопроводе 2,Тормоз работает следующим образом,При включении приводного электромагнита якорь 3 притягивается к магнитопроводу 2, при этом толкатель 12,воздействуя на кулачки 10 (фиг. 3),разворачивает их (штрих-пунктирнаялиния, фиг. 3), приводя к дополнительному закручиванию торсионов 9,расположенных в подшипникояых опорах 6 и 7. Так как...
Станок для резки труб
Номер патента: 1465194
Опубликовано: 15.03.1989
Авторы: Бараник, Гавриленко, Назаровский, Стремешин
МПК: B23D 21/04
