Электронный дифференциатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 468255
Автор: Ялышев
Текст

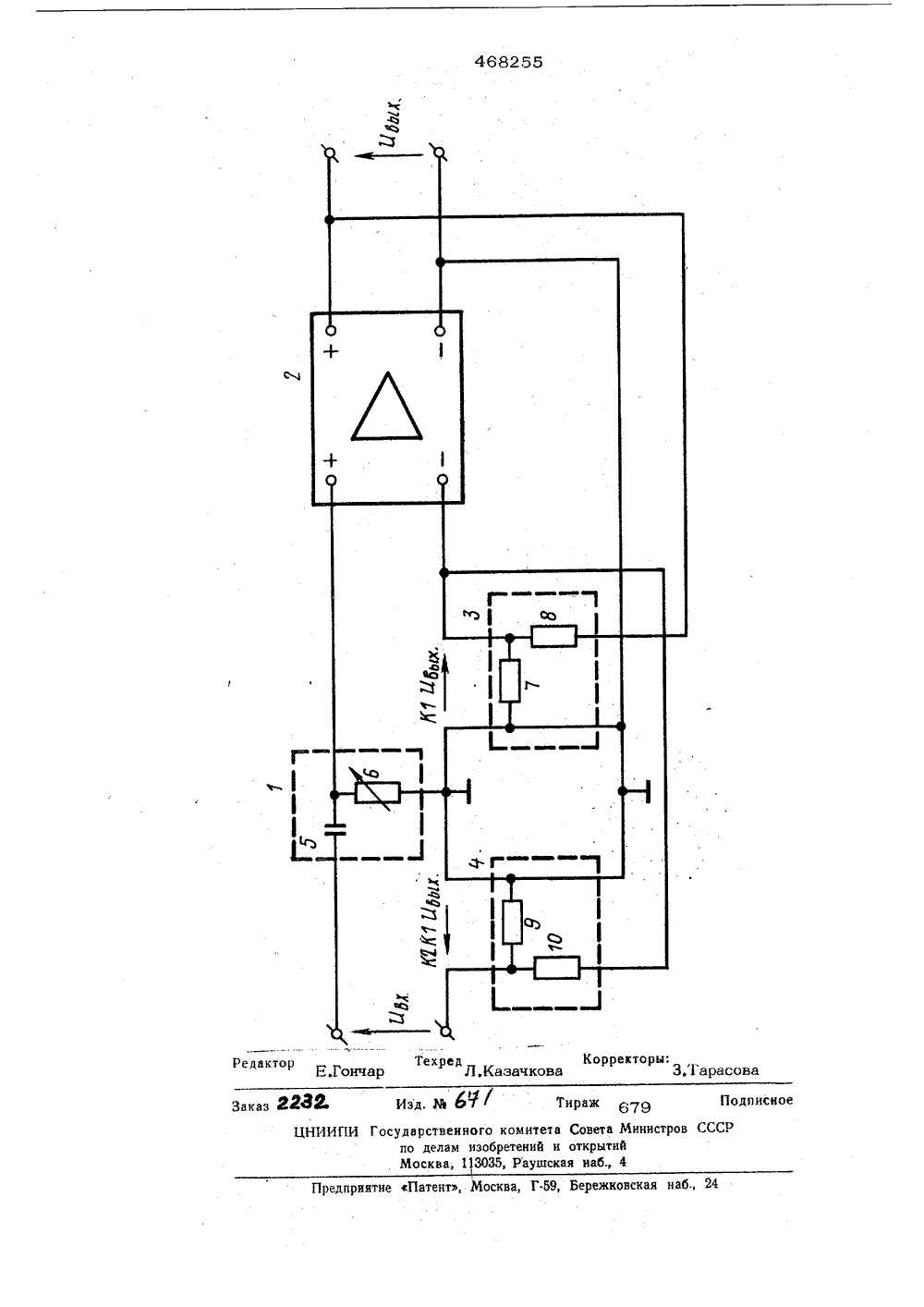

;.р, АНИЕ ТЕН ИЯ И Союз Советских оциал исти цески Республик(22) Заявлено 21.09,71(21) 1698894/ 51) М 06 7/18 нием заявки исоед Государственный комит Соввта Министров ССС по делам изаоретений н открытий(32) Приорите 53) УДК 62 3.083,2 088.8) етень15 5,04.75 бликова опубликования описания 28 О 5 75(72) Авторы изобретения У, Ялыш Заявитель Государственный научно-исследовательский институт теплоэнергетическприборостроения(54 ТРОННЫЙ ДИФФЕРЕНЦИАТОР ертеже дана блок-схема дифферен ренцибный Ю ается это тем, что в д лнительно введен мас остиг атор доп преобраз тель, выход котсрот о сое еального дифференцирующе подключен к выходу цепи дин входом го звеотриа,ав Изобретение относится к автоматике ивычислительной технике и может быть использовано в системах автоматического регулирования для формирования сигналов,пропорциональных скорости изменения контролируемых величин и регулируемых параметров,Известный электронный дифференциатор,содержащий последовательно соединенныереальное дифференцирующее звено и опера Оционный усилитель с цепью отрицательнойобратной связи, не обеспечивает требуемойточности дифференцирования электрическихсигналов постоянного тока,Цель изобретения - повышение точности идифференцирования электрических сигналовпостоянного тока. ательнои обратнои связи операционногосилителя. 25 циатора.Устройство содержит реальное дифференциру. ющее звено 1,операционный усилитель 2 с ифференциальным вхоцом, цепь 3 отрицательн обратной связи и масштабныйпреобразователь 4, выход которого соединен с входом реального дифференцирующего звена 1, а вход - с выходом цепи отрицательной об; ратной связи 3 операционного усилителя 2,Реальное дифференцирующее звено 1 состоит из конденсатора 5 и резистора 6.При этом указанный конденсатор одной своей обкладкой подключен к неинвертирующему входу операционного усилителя, а другой . обкладкой - к одной из входных клемм дифференциатора. Цепь 3 обратной связи операционного усилителя 2 содержит делитель на резисторах 7 и 8 с коэффициентом передачи К . Средняя точка этого1делителя соединена как с инвертирующим входом операционного усилителя, так и с входом масштабного преобразователя 4, который выполнен в виде делителя на резисторах 9 и 10 с коэффициентом передаТРпФ У2" 10 Предмет изобретении 2К . Средняя точка делителя ма штабного преобразователя подключена к другой входной клемме дифференциатора.В соответствии с этой блок-схемой передаточная функция предложенного дифференциатора может быть с высокой степенью точности записана и следующем виде;О Р) к Ра( ет возможность значительно уменьпп 1 тьэффективное значение постоянной времениТ в знаменателе передаточной функции2дифференциатора, Поэтому предложенное 5 техническое решение позволяет в широком . спектре частот существенно повысить точность дифференцирования электрическихсигналов постоянного тока,времени, формируемаяом 5 и резистором 6;е времени числителяателя передаточнойдифференциатора сооу-,10, при этом Г1 где Т - постоянная конденсатор Т и Т - постояннь 1 2 и знаменнкциитствен К )Т.бного преопередачи, р Т, =( Введение масшс коэффициентом разователяК к видно из приведенного выражения, даЭлектронный дифференциатор содержацш.последовательно соединенные реальноедифференцируюшее звено и операционный 5 усилитель с цепью отрицательной обратнойсвязи, о т л и ч а ю щ и й с я тем,что, с целью повышения точности дифференцирования, он содержит масштабный преобразователь, выход которого соединен с Овходом реального диффеоенцируюшего звена, а вход подключен к выходу цепи отрицательной обратной связи операционногоусилителя.ТехредЛ.Казачков Корректоры:3.1 арасова дписко Предприятие сПатент, Москва, Г.59, Бережковская наб.,едакторЕ,Гончаказ ЙИЙ ИПИ Государственного кпо делам изобре Москва, 1 3035,Тираж 679мнтета Совета Министров СС ний и открытийаушская наб., 4
СмотретьЗаявка
1698894, 21.09.1971
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕПЛОЭНЕРГЕТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ
ЯЛЫШЕВ АЛИЙ УМЯРОВИЧ
МПК / Метки
МПК: G06G 7/18
Метки: дифференциатор, электронный
Опубликовано: 25.04.1975
Код ссылки
<a href="https://patents.su/3-468255-ehlektronnyjj-differenciator.html" target="_blank" rel="follow" title="База патентов СССР">Электронный дифференциатор</a>
