G06G — Аналоговые вычислительные машины

Номер патента: 209071

Опубликовано: 01.01.1968

Авторы: Бабак, Болотов

МПК: G06G 7/182

Метки: интегрирующее, магнитное

...данного магнитного усилителя с памятью, находящегося в релейном режиме. Положительное действие 25 дополнительной внешней обратной связи, осуществляемой обмотками 11, нагрузками 7,12 и ключом 8, объясняется следующим образом.Наличие зазора в предлагаемом устройстве резко увеличивает размагничивающий фак- ЗО тор, что приводит к значительному искажениюхарактеристики магнитожесткого сердечника. В связи с этим уменьшается способность интегрирования входного сигнала, С насыщением управляемого магнитопровода размагничивающий фактор возрастает, и для его компенсации необходимо подвести такой сигнал, закон изменения которого соответствовал бы закону изменения размагничивающего фактора. В качестве такого сигнала можно использовать сигнал...

Номер патента: 209078

Опубликовано: 01.01.1968

Авторы: Ауцграф, Дрогин, Коньков, Плюхин, Семенов, Сидоров, Федосеев, Яковлев

МПК: F15C 3/04, G06G 5/00

Метки: блок, обратного, предварения

...выходным каналом и камерой отрицательной обратной связи установлено пневматическое сопротивление обратной связи,Схема устройства приведена на чертеже.При возрастании давления во входном канале 1 давление в камере отрицательной обратной связи 2 увеличивается значительно быстрее, чем в камере , так как емкость 4 выбрана значительно больше емкости камеры 2. При увеличении давления в камере 2 мембраны перемещаются вверх, открывая сопло б, и происходит выравнивание давлений в камерах 2 и 3, поэтому давление в выходном канале б падает. При постоянном давлении на входе устроитва, давления в камерах 2 и 3 равны и равы давлению на выходе блока. Блок обратного предварения, содержащий О решающий усилитель, дроссель и камеру, образующие...

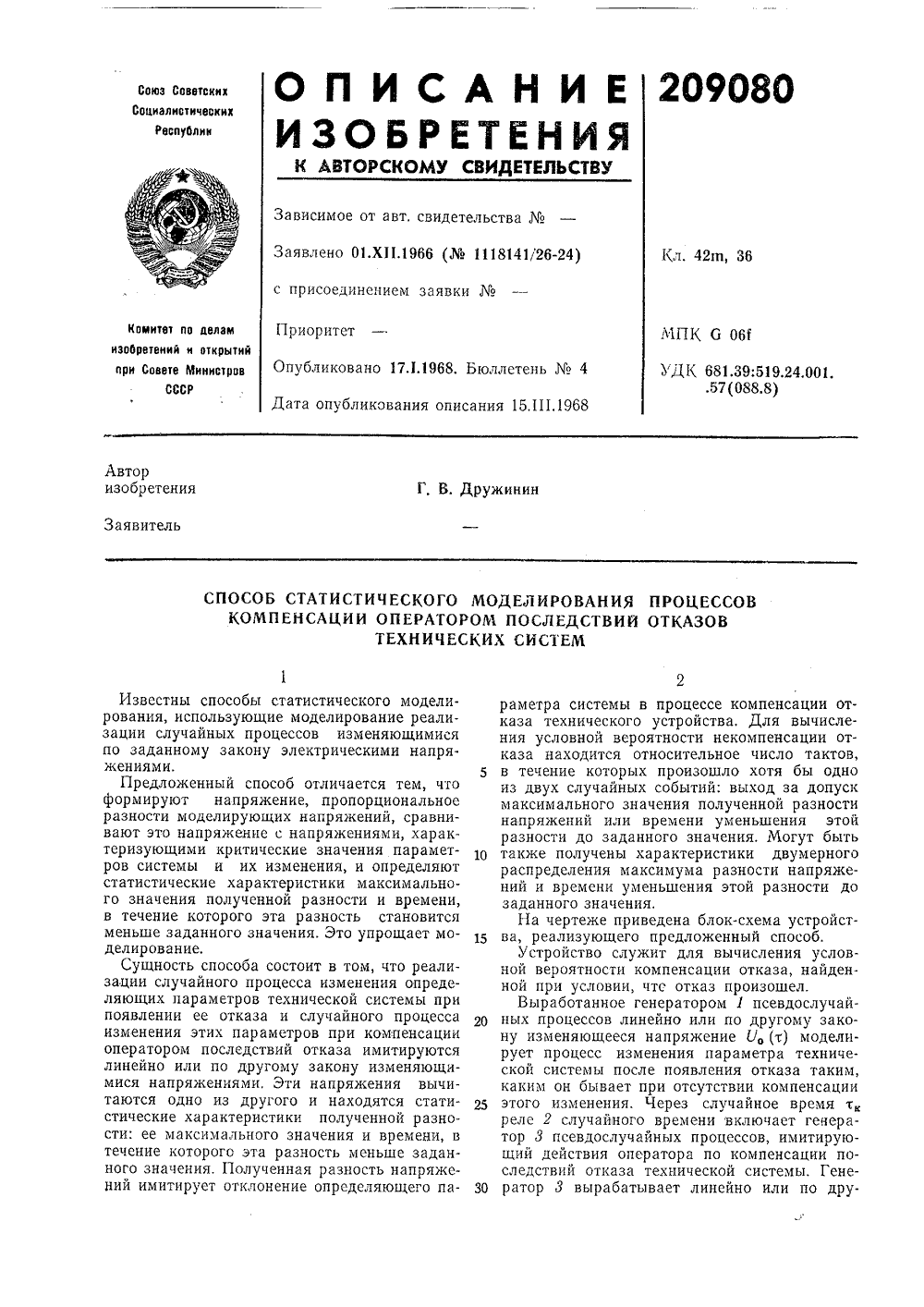

Номер патента: 209080

Опубликовано: 01.01.1968

Автор: Дружинин

МПК: G06G 7/52

Метки: моделирования, процессов, статистического

...отказа, найденной при условии, чтс отказ произошел.Выработанное генератором 1 псевдослучай 20 ных процессов линейно или по другому закону изменяющееся напряжение Ь, (т) моделирует процесс изменения параметра технической системы после появления отказа таким,каким он бывает при отсутствии компенсации25 этого изменения. Через случайное время треле 2 случайного времени включает генератор 3 псевдослучайных процессов, имитирующий действия оператора по компенсации последствий отказа технической системы. Гене 30 ратор 3 вырабатывает линейно или по другому закону изменяющееся напряжение 1 к ЮНапряжения У,(т) и СУ, с генераторов 1 и 3 поступают в блок вычитания 4. Полученная на выходе блока 4 разностьЛ 1 - 1 окподается в схемы сравнения б и 6.В...

Номер патента: 209081

Опубликовано: 01.01.1968

Авторы: Добрыдень, Курт

МПК: G06F 7/60, G06G 7/16

Метки: множительное

...7 через схему совпадения 5 и схему синхронизации 8.При этом счетчик зарегистрирует число импульсов Л, равное У = о - (о - К/й/) "= = КК 2 / У 1 О У 2 / - К 1 К 2 Ц 1.У 2Аналогично схема работает и при других сочетаниях знаков входных сигналов. Предмет изобретения Множительное устройство, содержащее схемы И, схемы синхронизации, реверсивный 5 счетчик, преобразователи напряжения в частоту и длительность импульса, соединенные через схемы И и схему синхронизации с прямым и обратным входами счетчика, а также триггер и генератор эталонной частоты, 10 отличающееся тем, что, с целью упрощениясхемы перемножения знакопеременных сигналов, генератор эталонной частоты через схемы И и схему синхронизации соединен с прямым и обратным входами...

Номер патента: 209083

Опубликовано: 01.01.1968

Авторы: Иванов, Институт, Электрометрии, Юшин

МПК: G06G 3/10, G06G 7/19

Метки: коррелятор, электромеханический

...щетки 9 и 15 ком. мутатора 10. Сингал Х непрерывно поступает на вход усилителя 1, выходной нагрузкой которого является инвертирующая схема 2, управляемая контактами поляризованного реле 4. Входной сигнал У поступает на вход усилителя-ограничителя 5, только в моменты замыкания контакта 1 б щеткой 15. При этом усилитель-ограничитель 5 реагирует на знак сигнала, а поляризованное реле 4 перебрасывает свой контакт 3 в одно из двух положений, после чего это положение не меняется в течение целого оборота коммутатора.Перед началом вычисления реле 7 выключено, и перекидной контакт группы б находится в верхнем положении. При замыкании кнопки 14 по крайней мере на время одного оборота коммутатора накопительные конденсаторы СС, С разряжаются через...

Номер патента: 209084

Опубликовано: 01.01.1968

Автор: Никитин

МПК: G05B 23/00, G06G 7/00, G06G 9/00 ...

Метки: годографов, корневых, построения, систем

...кружочком, в которых расположены фотодиоды 2. Фотодиод И, находящийся на стенке проекционной головки, выдает на входное реле управляющей схемы (см. фиг. 2) прямоугольный импульс тока при каждом обороте луча. Фотодиод И расположен таким образом, что задний фронт импульса совпадает с моментом прохождения светового луча через горизонтальное положение, показанное штриховой линией.В этот момент управляющая схема 1 б вырабатывает короткий импульс сброса фотореле 14, в котором использованы релетипа РПс безразличным состоянием якоря при отсутствии тока. Импульс сброса перебрасывает все реле 14 в исходное состояние, и через их контакты на входы интегратора 17 подключаются эталонные напряжения с узла 20. По мере вращения луча соответствующие...

Номер патента: 209085

Опубликовано: 01.01.1968

Авторы: Козлов, Научно

МПК: G06G 7/14

Метки: аналоговое, суммирующее

...контакт 4 - ко входу уоилителя 5, и размещению на слое экранирующего электрода б.Суммирование происходит по формулеи однородном пространстве практически не зависит от расстояния между ними, а определяется удельным сопротивлением материала этого пространства.5 Эквивалентное входное сопротивление усилителя практически не зависит от числа суммируемых сигналов, что позволяет уменьшить погрешность от дрейфа при больших количе.ствах слагаемых.10 Суммирующее устройство может работать вдвух режимах;а) в режиме суммирования и одновременнодействующих аналоговых сигналов с равными или близкими масштабными коэффициентами 15 К,;б) в режиме суммирования и одновременноили неодновременно действующих аналоговых или импульсных сигналов с разными...

Номер патента: 209849

Опубликовано: 01.01.1968

Авторы: Аксенов, Головин, Катков

МПК: G06G 5/00

Метки: множительно-делительноеустройство, пневматическое

...устроии деления,,П ири Р,;Рчтовходных ора минима оком 3 выб ног игнала,имальног а ма Рвы реализующее опера зом, при работе устроиства в тупает минимально возможный асширяет диапазон изменения алов,ся ус измПредмет из ени Пневматическое в устройство, содержа деления, от гичагощее ширения диапазона налов, оно содержит ного и минимальнсго налы которых соеди входами блока умно ножитель щее блок ся тем, чт изменения блок выбосигналов, иены с м жения и де с присоединением заяв этом должно в ять ловиеограни ьивает д он енениясигналов.Предложено устройство, отличающееся тем, что, с целью расширения диапазона изменения входных сигналов, оно содержит блок выбора максимального и минимального сигналов, выходные каналы которых соединены с...

Номер патента: 209853

Опубликовано: 01.01.1968

Авторы: Анисков, Зыков, Михайлов

МПК: G06G 7/122

Метки: ветви, графика, двунаправленной, модель, сетевого

...между н пробой с 5 вях, ленуказаннь чнику напряжератчайший путьузлами, так как одит лишь в ветм пути между чных оисх айш тличие от ества обо ест- оваСхема ветви приведена на чертеже.Она содержит стабилитроны 1, соединенные между собой последовательно в одном направлении, стабилитроны 2, соединенные последовательно в другом направлении, ключи 3 и индикатор тока 4.Напряжение стабилизации в ветви устанавливается с помощью ключей 3 вручную или автоматически. При этом стабилитроны подбираются с напряжениями стабилизации, пропорциональнымн 2", Суммарное напряжение стабилизации цепочки устанавливается ключами и пропорционально длине ветви.Модель сети, собранной из подобных ветедмет изобретен Модель двунаправленной ветви сепрафика, содержащая...

Номер патента: 209854

Опубликовано: 01.01.1968

Автор: Зыков

МПК: G06G 7/70

Метки: моделирования, транспортныхзадач

...между общей точкой 2и узлами 8 и между общей точкой 4 и узлами 5; ветвей, состоящих из регулируемыхисточников напряжения б и диодов 7, подключенных между узлами 8 и б, а также из источников питания 8 и устройства управления 9.Источники тока 1 состоят из индучнсстей 10, соединенных через диоды 11,лируемые резисторы 12 и ключи 18 с иниками питания 8,Источники напряжения б включаютденсаторы 14, подсоединенные через д 215 к регулируемым резисторам 1 б и через ключи 17 к резисторам 18. При этом резисторы 1 б вместе с резисторами 19 образуют регулируемые делители напряжения, подсоединяемые к источнику питания 8. Диоды 20 служат для развязки ветвей.Импульсный режим работы устройства,обеспечиваемый устройством управления 9,...

Номер патента: 209855

Опубликовано: 01.01.1968

Авторы: Кудр, Лун, Пожидаев

МПК: G06G 7/00, G06G 7/75

Метки: вычислительное, декомпрессии, режимов

...с потенциометра, через запирающий элемент НЕ 2, например контакты реле, поступает сигнал на интегрирующий блок 3, с выхода которого снимается функция.Блоки 4 7 формируют парциальное давление по каждому индифферентному газу, присутствующему в дыхательной смеси, в соответствии с уравнением 11, Интегрирующие блоки 8 - 23 на базе операционных усилителей предназначены для решения каждого из дифференциальных уравнений системы 1. В этих блоках предусмотрено введение начальных условий по напряжению во всех условных тканях организма от каждого индифферентного газа.Блоки 8 - 11 моделируют первую условную ткань, блоки 12 - 1 б - вторую, блоки 1 б - 19 - ткань с номером 1, а блоки 20 - 23 - последнюю т-ую условную ткань. С выходов 8 и 23 в...

Номер патента: 209857

Опубликовано: 01.01.1968

Авторы: Гашпар, Зарипов, Ураксеев

МПК: G06G 7/12

Метки: бесконтактное, многооборотное, функциональноеустройство

...состоит из полого цилиндра 1 и двух 25 дисков 2 из ферромагнитного материала.Подвижная часть, представляющая собой ферромагнитную ось с диском 3, посередине вращается с зазором внутри неподвижного ци.линдра, 30 Роль обмотки возбуждения выполняет наматывающаяся при вращении подвижной части на подвижный магнитопровод двухсекционная обмотка 4. Эта обмотка с целью стабилизации тока возбуждения подключается к сети через добавочное сопротивление б, Измерительной обмоткой является двухсекционная обмотка б, наматывающаяся на подвижный магнитопровод одновременно с обмоткой возбуждения при вращении подвижной части.Ток возбуждения, протекая по подвижной обмотке 4, создает поток, величина которого пропорциональна углу поворота подвижной части, Но...

Номер патента: 210713

Опубликовано: 01.01.1968

Авторы: Акимов, Виноградов, Жиров, Коржавин

МПК: G01B 7/02, G06G 7/02, H03M 1/24 ...

Метки: магнитным, перемещения, усилениел, функциональный

...получение линейной зависимости между выходным током и входным перемещением магнита.Предложенный функциональный преобразователь перемещения с магнитным усилением отличается тем, что сечение постоянного магнита выполнено переменным по его длине. Это позволяет получать нелинейную зависимость выходного тока от входного перемещения, определяемую формой магнита.На чертеже схематически изображен описываемый функциональный преобразователь.Он содержит О-образный магнитопровод 1, две обмотки 2, нагрузку 3, постоянный магнит 4 переменного сечения по длине и однофазный источник 5 питания переменного тока. При перемещении магнита в окне магнитопровода изменяется ток в нагрузке.Предложенный функциональный преобразователь может найти...

Номер патента: 211165

Опубликовано: 01.01.1968

Авторы: Институт, Кабанец, Лабинова, Степанов, Токарева

МПК: G06G 7/68

Метки: деформируемого, модель, переменнойжесткости, стержня

...усилителя, инвертора тока и инвертора напряжения. При достаточно большой частоте переключения усилителя невязки близки к нулю, благодаря чему в устройстве устанавливаются токи 1 ь 12, 1 З и напряжения 11 У, и У моделирующие неизвестные окручивающие моменты и углы закручивания.Жесткостные коэффициенты моделируются ,в схеме проводимостями 1, а грузовые члены - источниками тока 2. Схема включения части проводимостей 1 позволяет инвертировать токи 1, и напряжение У,.Описанная модель стержня предназначена для моделирования пространственных стержневых систем. При соединении ее со схемами- аналогами, других стержней необходимо, чтобы выполнялись уравнения равновесия и условия совместимости деформаций,Модель изгибаемого стержня (см. фиг. 2)...

Номер патента: 211166

Опубликовано: 01.01.1968

Авторы: Калашников, Трахтенберг, Хвойницкий

МПК: G06G 7/56

Метки: моделирования, нестационарных, полей, тепловых

...замыкает 20 контакты 2 и 3. Замыкание контактов 2 и 3не приводит к изменению состояния схемы, так как контакты реле счета импульсов 1 РСИ, находящиеся в цепи этих, контактов, пока разомкнуты. После и оборотов щеток распреде лителя, соответствующего номеру изучаемогоцикла, срабатывает реле 1 РСИ счета импульсов и его контакты 1 РСИ, замыкаются. Теперь при замыкании щеткой 14 контактов 2 и 3 включается измерительный блок, фиксирую щий по дифференциальной схеме разность на.3пряжений между узловой точкой 5 и заранее установленным напряжением на делителе 15 измерительного блока. Разность напряжения фиксируется на экране электроннолучевого индикатора 15, При следующем обороте щеток распределителя щетка И снова замыкает контакт 12,...

Номер патента: 211167

Опубликовано: 01.01.1968

Автор: Ремнев

МПК: G06G 7/57

Метки: моделирования, трубопроводов

...1 и управляющее напряжение с усилителя 3 (выход блока подключен к одному из входов усилителя 1), и конденсатор 5 на выходе звена.Устройство работает следующим образом, Напряжение на входе звена передается на выход звена усилителем 1, который при этом уменьшает его на величину, соответствующую падению давления на участке. Возникающий на выходе усилителя 1 ток создает на токовом выходе усилителя напряжение, пропорциональное току. Это напряжение усилителем 2 преобразуется ;нова в ток, который вводится на вход звена, создавая непрерывность тока через звено. Для выработки вычитаемого напряжения служит решающий блок 4, на вход которого подаются соответствующие напряжения (или токи), снимаемые с усилителей 1 и 2.Приведем основные...

Номер патента: 211168

Опубликовано: 01.01.1968

Авторы: Опришко, Романов

МПК: G06G 7/60

Метки: модель, нейрона

...10 и усилителя И. Выход усилителя соединен со входами логических схем управления 12.Принцип работы модели состоит в следующем. На входы 1 поступают входные сигналы, которые могут принимать значения +1 либо - 1, и умножаются на величину весового коэффициента каждого из входов нейрона. Взвешенные значения входных сигналов в сумматоре 5 с величиной порогового уровня, получаемой в результате умножения в схеме 4 входного сигнала со входа 3, имеющего значение +1 на величину порога пластического нейрона. Если сумма сигналов со входов 1 больше порогового уровня, то нейрон возбуж. дается и на его выходе 8 появляется,сигнал +1, в противном случае значение выходного сигнала равно - 1. С выхода сумматора сигнал поступает на блок сравнения...

Номер патента: 211169

Опубликовано: 01.01.1968

Авторы: Айрапетов, Вал

МПК: G06G 7/64

Метки: моделирования, процессавключения

...в схему положительного сигнала управления на выходе операционного усилителя возникает напряжение, имитирующее включенное состояние жидкостного реактивного двигателя (ЯРД). Одновременно за 2ряжаются емкости 10 и 11 ячеек с постоянными времени, пропорциональными сопротивлению обмоток поляризованных реле 6 и 7, которые включены так, что при заряде конденсаторов они не срабатывают.При отключении сигнала управления конденсаторы 10 и 11 разряжаются с постоянными времени, пропорциональными сумме сопротивления обмоток реле 6 (7) и резисторов 14 (15). Реле 6 и 7 срабатывают, контакты 6 т разрывают цепь сигнала управления, и повторное включение становится невозможным, а контакты 7, замыкаются, подавая напряжение +(1 на операционный усилитель 5 и...

Номер патента: 211878

Опубликовано: 01.01.1968

Автор: Донецка

МПК: G06G 7/02, H03M 1/50

Метки: адаптивное, формирования

...гиперболически изменяющегося во времени напряжения, связанный со схемой сравнения. Для достаточно гладких кривых соотношение (1) может быть приведено к более простому виду заменой второй производной пер. вой разностью первой производной, что позво. ляет получить основную зависимость, инструментуемую предлагаемым устройством8/ о,/(2)ь,Величина ошибки является заданной. Блок;хема устройства показана на чертеже. ВходБлок 2 является запоминающе-вычитающимблоком, на нем формируется напряжение, пропорциональное левой части равенства (2).Правая часть равенства формируется в виде напряжения, обратно пропорционального интервалу периода квантования при заданной величине ошибки с помощью генератора 3.Факт равенства фиксируется схемой...

Номер патента: 211884

Опубликовано: 01.01.1968

Авторы: Беспалов, Кольцов, Сапельников

МПК: G06G 7/20

Метки: квадратурное

...вторичной о ная обмотка ку перемени В известных квадратурных устроиствах, использующих для обеспечения сдвига выходного напряжения относительно опорного на 90 интегрирующие усилители, либо воздуш ные трансформаторы, при неизменной на стройке возникают частотные погрешности,Предлагаемое устройство позволяет существенно расширить частотный диапазон благодаря применению множительного устройства, подключенного к выходу интегрирующе го усилителя и к выходу фильтра выпрямителя, связанного со вторичной обмоткой трансформатора, включенного в цепь опорного напряжения.Блок-схема устройства показана на черте же. Источник переменного напряжения через реохорд 1,связан с первичной обмоткой трансформатора 2, вторичная обмотка которото нагружена на...

Номер патента: 211885

Опубликовано: 01.01.1968

Авторы: Балтрушайтис, Саткевичус

МПК: G06G 7/48

Метки: модель, сухого, трения

...графиков.Модель включает резистор 1, четырехдиодный мостовой элемент 2, резисторы делителя напряжений 3, 4, два противополоткно направленных, параллельно включенных кремниевых диода 5, вспомогательный усилитель 5 с омической или емкостной обратной связью 7.В момент перемены знака входного напряжения 1 на входе усилителя также изменяется скачкообразно четырехдиодным мостовым элементом и затем начинает уменьшаться по абсолютной величине с увеличением входного 30 напряжения. Скорость уменьшения определяет резистор 1. При определенной величине входного напряжения один из диодов 5 открьсвается и плавно замедляется падение тока. Дальнейшее увеличение входного напряжения приводит ток к увеличению. Когда не требуется скачка тока...

Номер патента: 211886

Опубликовано: 01.01.1968

Автор: Сабаев

МПК: G06G 7/02, H03M 1/50

Метки: воспроизведения, несколькихпеременных, функций

...из длительностей импульсов образуют интерполяционные множители в виде последовательности временных интервалов, В течение которых выбранные значения функции преобразуют в напряжение и усредняют. 25Осуществление интерполяции врвмяимпульоным способом сокращает количество оборудования и одновременно повышает точность воспроизведения функции.На чертеже представлена блок-схема, реа лизующая предлагаемый способ воспроизведения функциями от двух переменных,Входные величины Х Х. поступают на преобразователи напряжения 1 и 2 в цифровыекоды У; Уи относительные длительностиимпульсов . Цифровые коды Л Упоступают в устройство формирования адресов Зкоторое в зависимости от длительностейимпульсов т,;тформирует необходимуюгруппу адресов из запоминающего...

Номер патента: 212562

Опубликовано: 01.01.1968

Автор: Штыкан

МПК: G06G 3/08, G06K 15/22

Метки: интегриметр, функциональный

...перпендикулярной плоскости чертежа и постоянно совпадающей с диаметром колеса 11, проходящим через точку касания кромки его к поверхности качения 12. Колесо 11 можно устанавливать в обойме 10 так, чтобы плоскость его составляла с геометрической осью рычага 9 угол р = сопз(, которому вычислитель может придавать любое значение в пределах О ( Р (90. Штифт 8 можно жестко связывать либо со стержнем 7, либо с рычагом 9. В зависимости от этого образуется шарнирно-кулисная система, реализующая либо тангенсный, либо синусный механизм.Перемещение ЛУ = У - У, каретки 3 вызывает перемещение функциональной каретки 4 Л) = )1)(У) фо(У,) в перпендикулярном направлении. (Эта часть механизма известна).В описываемом механизме кромка колеся 11 имеет...

Номер патента: 212631

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Государственный, Нейштадт, Петрова, Польгуева, Фихман

МПК: G06G 7/02, G06G 7/66

Метки: агрегатами, насосныли

...7, исключающего ложное отключение группы насосных агрегатов при неисправности устрой ства, выходного блока 8, необходимого для запоминания йа время цикла распределителя и усилителя выходных сигналов логического блока,и их усиления.Устройство работает следующим образом.10 Распределитель импульсов 1 циклически вырабатывает последовательность импульсов, которые поочередно открывают входные ключи 8. Если реле-датчик 2, подключенный к какому-либо ключу, включен, ключ вырабаты вает импульс, поступающий в счетчик 5 черезстробирующее устройство 4.Перед началом цикла распределения счетчик устанавливается в О. В каждом цикле счетчик подсчитывает число включенных реле датчиков, В зависимости от результата подсчета логический блок б определяег...

Номер патента: 212635

Опубликовано: 01.01.1968

Автор: Болтунов

МПК: G06G 7/60

Метки: воспроизведения

...генерировать у основания энергопровода порций энергии с большой мощностью при сртельно небольшой мощности источникагии, проводить строго дозированные пэнергии через основание энергопроводако в направлении изнутри клетки во внточное пространство.11 а чсртсжс прсдставлсна Олок схема Описывасмсго устроиства для воспроизведения функ циональных свойств нервной клетки. Устройство содсрнит пороговое устройство 1, возбуждающее 2 и тормозящие 8 входы, энергопровод 4 с концсвыми разветвлениями 6, устройство 6 для формирования действия, дифферен аботы устройства состоит в сл2126 З 5 Предмет изобретения Составитель Г. Петрова Техред Т. П. Курилко Корректоры: А. П. Васильева и В. В. КрыловаРедактор лаи Заказ 900/18 Тираж 530 Подписное ЦНИИПИ Комитета...

Номер патента: 212636

Опубликовано: 01.01.1968

Авторы: Ищенко, Филков

МПК: G06G 7/60

Метки: модель, нейрона

...напряжения питания через омическос сопротивление. Это позволяет обеспечить такие функции нейрона, как пороговую функцию, рефрактерность, адаптацию, хорошую повторяемость параметров от схемы к схеме, большой коэффициснт разветвления и рактеристик схемы от разтиристора.ходных цепей от тиристора последовательно включен212636 Предмет изобретения Составитель Г,етров Редактор Т. Данилова Техред Т. П. Курилко Корректоры: В. В. Крылова и А. П. ВасильеваЗаказ 900/19 Тираж 530 Подписно3 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4 ипография, пр. Сапунова приложено все напряжение, (около 400 в) разрядится через сопротивления 5, 8, 11 до остаточного напряжения порядка 1 - 2 в. Скорость...

Номер патента: 212637

Опубликовано: 01.01.1968

Автор: Потетюнко

МПК: G06G 1/14

Метки: кинематических, номографический, параметров, прибор, реакций, ядерных

...сваркой с рейкой 7,на которой скользит втулка 8 со штопорным винтом 9. Втулка 8 с помощью сварки и переходной планки 10 соединена с транспарантом10 11, представляющим собой линейку со шкалами 12. В центре транспаранта 11 имеется ушко 13, неподвижно, прикрепленное к транспаранту 11, с отверстием 14. Ползуны 15 и 1 б, скользящие по соответствующим шкалам 12,15 имеют ушки 17 и 18 с отверстиями 19 и 20 иштопорные винты 21 и 22. Центры отверстий 14, 19 и 20 лежат на одной оси 23, перпендикулярной оси 4.В планшете 1 имеется дуговая прорезь 2420 с центром в оси 25. В прорези 24 ходит дуговой ползун 2 б со стрелкой 27 и,штопорным винтом 28. Около радиальной прорези 24 нанесены шкалы 29, разбитые в градусах в направлении по часовой и против...

Номер патента: 213131

Опубликовано: 01.01.1968

Авторы: Бреслав, Марон, Русаев, Фельдман

МПК: G06G 7/30

Метки: линейно-круговой, цифровой, эллиптический

...9 отключает вход счетчика 4 координаты интерполятора от дополнительного счетчика 1 и дальнейшее заполнение счетчика 1,происходит на ту же величину, что и счетчика д координаты У. Так как в соответствии с принципом работы данного интерполятора сигналом конца кадра является импульс переполнения счетчика 3 ускоряющейся координаты У, то благодаря полученному упреждению импульс переполнения дополнительного счетчика 1 появится в момент, когда следует начинать торможение. Этот импульс поступает на блок 2 и,переводит его в режим торможения. Импульс переполнения счетчика 3 координаты закрывает клапан 11, прекращая подачу входной частоты, чем и заканчивается кадр обработки. За этот период по обеим координатам будут обработаны равные перемещения...

Номер патента: 213364

Опубликовано: 01.01.1968

Автор: Дианов

МПК: G06G 7/44, G06G 7/57

Метки: аэродинамических, суммарных, характеристик

...электроды 9 со строго фиксированным постоянным шагом. Каждый электрод соединен электрической цепью с двумя смещенными на один шаг ламелями шагового искателя 10. Это позволяет каждый раз подавать на выход разность потенциалов напряжения между двумя смежными точками, Переключение шагового искателя осуществляется синхронно с очередным переключением измерительного вольтметра 11.При использовании цифрового вольтметра, работающего в режиме периодических измерений, для синхронизации его с шаговым искателем может быть использована плата программирующего переключателя для подачи с помощью дополнительной щетки сигнала, включающего реле управления переключением шагового искателя. Далее напряжение ЛУ подается в квадратор И, позволяющий,на выходе...

Номер патента: 213411

Опубликовано: 01.01.1968

Авторы: Быков, Славинский

МПК: G06G 7/20, H03M 1/60

Метки: извлечения, квадратногокорня, цифровое

...иЗависимое от авт. свидетельстваприсоединением заявкиИфРОВОЕ УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕКОРНЯ Время вычисления квадратного корня в известных специализированных цифровых вычислительных устройствах, содержащих два счетчика, схему умножения импульсов, генератор, схему совпадения кодов и схему счи тывания, пропорционально подкоренному числу.Предложенное устройство отличается тем, что в нем использован второй генератор, связанный со схемой умножения и с первым счет чиком, который поразрядно соединен со схемой считывания, подключенной управляющим входом к схеме совпадения кодов. Зто сокращает время вычислений до величины, пропорциональной квадратному корню из заданной 15 величины.Блок-схема устройства показана на чертеже.Импульсы фиксированной...
