G06G — Аналоговые вычислительные машины

Номер патента: 264812

Опубликовано: 01.01.1970

Автор: Штоль

МПК: G06G 7/62

Метки: газотурбинных, двигателей, моделирования, систем

...блока компенсации б инерционности обмотки возбуждения генератора, а с его выхода - на вход усилителя мощности 7, питающего обмотку возбуждения генератора 9, Благодаря глубокой отрицательной ооратной связи по току якоря генератора ток в якорной цепи электропривода мало зависит от скорости вращения электропривода и его величина поддерживается равной значению:1, = КМ 1+К 51 и+ Кб (игде К К, Кв - коэффициенты усиления внутреннего замкнутого контура регулирования тока по соответствующим входам.Блок компенсации б инерционности обмотки возбуждения генератора служит для улучшения динамики контура регулирования тока якорной цепи, Выходной сигнал этого блока У,ир связан со входным (1 соотношением:НУ,.жуир=Кг Л + 7 вг(ж (где Т, - постоянная времени...

Номер патента: 264813

Опубликовано: 01.01.1970

Авторы: Березовский, Грапис, Рижский, Халупович

МПК: G06G 7/70

Метки: пассажирских, плавности, средств, транспортных, хода

...с помощью корректирующего фильтра, обладаю 15 щего необходимой для этого частотной характеристикой,На фиг, 1 представлена блок-схема предлагаемого устройства; па фиг. 2 - принципиальная схема корректирующего фильтра.20 Предлагаемое устройство содержит усилитель 1, корректирующий фильтр 2, квадратор3, интегратор 4, реле времени 5 и выходчойиндикатор б, Сигнал ускорения подается павход усилителя 1, коэффициент усиления кото 25 рого может регулироваться ступенями чеоез10 от 10 до 100 и плавно в пределах 20%. Первая регулировка необходима для обеспеченияоптимального режима работы последующихблоков при различном уровне входного сигна 30 ла, который может изменяться от 1 до 10 в,Заказ 1504/5 Тираж 500 ПодписноеЦЕ 1 ИИПИ Комитета по...

Номер патента: 264815

Опубликовано: 01.01.1970

Авторы: Ктчг, Кутовой, Макаревич, Таганрогский

МПК: G06G 7/26, G06J 3/00

Метки: воспроизведения, люфта, характеристики

...и с выходным клапаном б образует канал, по которому входные приращения проходят на выход устройства в тех случаях, когда рабочая точка находится на правой ветви петли люфта. Параллельно этому каналу имеется другой канал, по которому входные приращения прохо. дят на выход устройства в тех случаях, если рабочая точка находится на левой ветви петли люфта, Второй канал состоит из блока 3 накопления приращений, блока 5 выработки управляющих сигналов, выдающего на своем выходе управляющий сигнал р, и выходного клапана 7, причем где У - величина, накапливаемая в блоке 3 накопления приращений.В случаях, когда рабочая точка находится внутри петли люфта, сигналы а и р будут отсутствовать (равны нулю) и входные приращения на выход не...

Номер патента: 265571

Опубликовано: 01.01.1970

Авторы: Бродзели, Донадзе, Мачавариани, Чавчанидзе

МПК: G06G 7/00

Метки: реактивный, электроосмотический, элемент

...цилиндры,укрепленные на наружной поверхности стеклянной трубки сосуда,Емкость между обкладками конденсатора зависит от положения инородного тела 5, выполняющего роль третьего электрода, Положение последнего определяется величиной приложенного управляющего напряжения и временем его действия. В качестве инородного тела может быть использован ртутный столбик или же столбик 10 из другого металла, При помещении такогостолбика в стеклянную трубку он перемещается под воздействием полярной жидкости аналогично поршню.Принцип действия элемента заключается в 15 следующем.При подаче управляющего напряжения наэлектроды 3 полярная жидкость перемещается через пористую перегородку 2 и двигаетинородное тело б. Перемещение же инородно го тела вызывает в...

Номер патента: 265572

Опубликовано: 01.01.1970

Авторы: Сидоренко, Шаронин, Якубовский

МПК: G06G 7/00

Метки: интегрирующее

...На вход коммутирующего интегратора через выключатель 10 и переключатель 11 может подаваться напряжение различной полярности, что позволяет устанавливать индикатор в исходное (нулевое) положение.При режиме ожидания и измерений контакты выключателя ноомально разомкнуты, С появлением электрического сигнала на выходе источника фиксируемых сигналов через диод 4 и интегратор 2 потечет ток. Это приведет к движению индикатора, который в начале своего перемещения замкнет контакты 7. Тогда источник питания окажется подключенным к накопителю энергии. Конденсатор через интегратор 2 начнет разряжаться, а индикатор двигаться по капилляру интегратора, Емкость конденсатора и напряжение источника литания выбираются из условия, что заряд на кон265572...

Номер патента: 265573

Опубликовано: 01.01.1970

Автор: Новожилов

МПК: G06G 7/18

Метки: интегратор, электрохимический

...уменьшается, а в кармане 4 увеличиваегся, и в последчем уровень ртути возрастает. Количество, перенесенной ртути прямо пропорплонально количеству прошедшего в цели электродов б, 7 электричества.Карман 4 связан каналом 9 с коническим ереходом ,полости 8. Окна в стенках корпуса, закрытые эластичными мембранами 12,265573 Предмет изобретения Составитель В. Т, ГоленкоРедактор А. В, Корнеев Техред Т. П. Курилко Корректор С. А, Кузовенкова каз 1649(3 Тирак 480 П 1111 ИПИ Комитета ио делам изобретений и огкрытий ири Совете МинистрМосква К, Раугнскан иаб., д. 4 5 исное ССС 1 ииографил, нр. Сану ова, 2 обеспечивают возможность протекания ртути из кармана 4 в конический переход полости Б до выравнивания уровней ртути в коническом переходе и кармане...

Номер патента: 265574

Опубликовано: 01.01.1970

Авторы: Валовой, Вильшанский, Всесоюзный, Гахари, Еременко, Коваль, Кулинич, Лазарашвили, Средств, Тбилисский, Шенгели, Ярмилко

МПК: G06G 7/12

Метки: параметра, переменного, скользящего, усреднения

...на вход усилителя 2, перемножается на К и суммируется с текущим мгновенным значением параметра, умноженным на К 2.Полученный результат поступает на вход усилителя 7. При последующем срабатывании реле 1 цикл работы повторяется. Величина начального усредненного значения параметра с каждым шагом подсчета корректируется в течение,первого периода усреднения Т таким образом, что с момента начала второго периода усреднения и дальше на выходе вычислительного устройства получают действительное текущее среднее значение параметра независимо от введенной величины, начального усредненного параметра.Период усреднения Т может быть выбран в 5 широких пределах путем изменения п и Ы. Предмет изобретенияУстройство для скользящего усреднения переменного...

Номер патента: 265575

Опубликовано: 01.01.1970

Авторы: Жук, Лучук, Скуридин

МПК: G06G 7/161

Метки: аналогового, деления, импульсов, сигнала, частоту

...егратора 4, триггера управ- деления начального уровня ия периода следования импульсов делителя, вспомогательного триггера Ь, ключей 9 и 10, генератора заполняющих импульсов 11 и счетчика выходного результата 12, на выходе которого получают результат деления в виде кода.Внешний запускающий импульс, подаваемый в точку 1 ", устанавливает в нулевое положение счетчик 12, в начальное положение триггеры 5 и 8. При этом ключи 2 и 3 заперты, а на ключ 9 подается разрешение. Первый импульс частоты / после этого попадает на вход блока 7, устанавливая его в положение, когда ключ 3 открывается и производится интегрирование величины АСледующийпуль" частоты / поступает через интервал1емени - и устанавливает в исходное полоУжение олок / (при этом ключ...

Номер патента: 265576

Опубликовано: 01.01.1970

Авторы: Долидзе, Институт, Мацонашвили, Хананашв, Хлебин

МПК: G06E 3/00, G06G 7/162

Метки: бйблнста, тьхнйпеск, яатейтпо1

...1 и магниты 13 и 14 расположены по одной осп. Для размещения кату шек 3 - б в зазорах магнитов подвижные карасы 7 и 8 крепятся на гофрированных центрирующих шайбах, Это обеспечивает малые продольные колебания подвижной системы и исключает поперечные. Лампочки 18 и 19 че рез отверстия 9, 1 О освещают фотосопротивления 15 и 16. Фотосопротивления 15 и 16 крайними выводамп соединены между собой и с источниками питания 17, средний вывод которых заземлен. Средние выводы фотосопро тпвлешгй 15, 16 соединены соогветственно с сопротивлением 20 и с обмоткой возбуждения 2, йопротивление 20 включено последовательно с катушкой 3.При наличии входных напряжений У Ье, 25 Уз на клеммах 21 - 23 в катушках 6 4 протекают соответственно токи / 4 и...

Номер патента: 265577

Опубликовано: 01.01.1970

Авторы: Жук, Лучук, Скуридин

МПК: G06G 3/04

Метки: деления, импульсного, импульсов, сигнала, частоту

...позволяет упростить устройство при за дании сигнала делимого в виде длительн им пульса.На чертеже приведена олок-схема устройства,Устройство позволяет делить исходный временной интервал 1 на частоту 1 с представлением результата в цифровом виде и состоит из ключей 1 и 2, схемы выделения нуля 8, реверсивного счетчика 4, триггера управления 5,ключа б, стабилизированного ген рат заполняющих импульсов 7 и выходно о карезультата 8,Устройство работает следующим образом.В течение исходного интервала времениоткрыт ключ 2 и импульсы от генератора 7проходят на вход сложения счетчика 4, благодаря чему записывается, некоторое число. После этого импульс, поданный в точку 9, устанавливает грпггер 5 в положение, при котором открыт ключ 1 и...

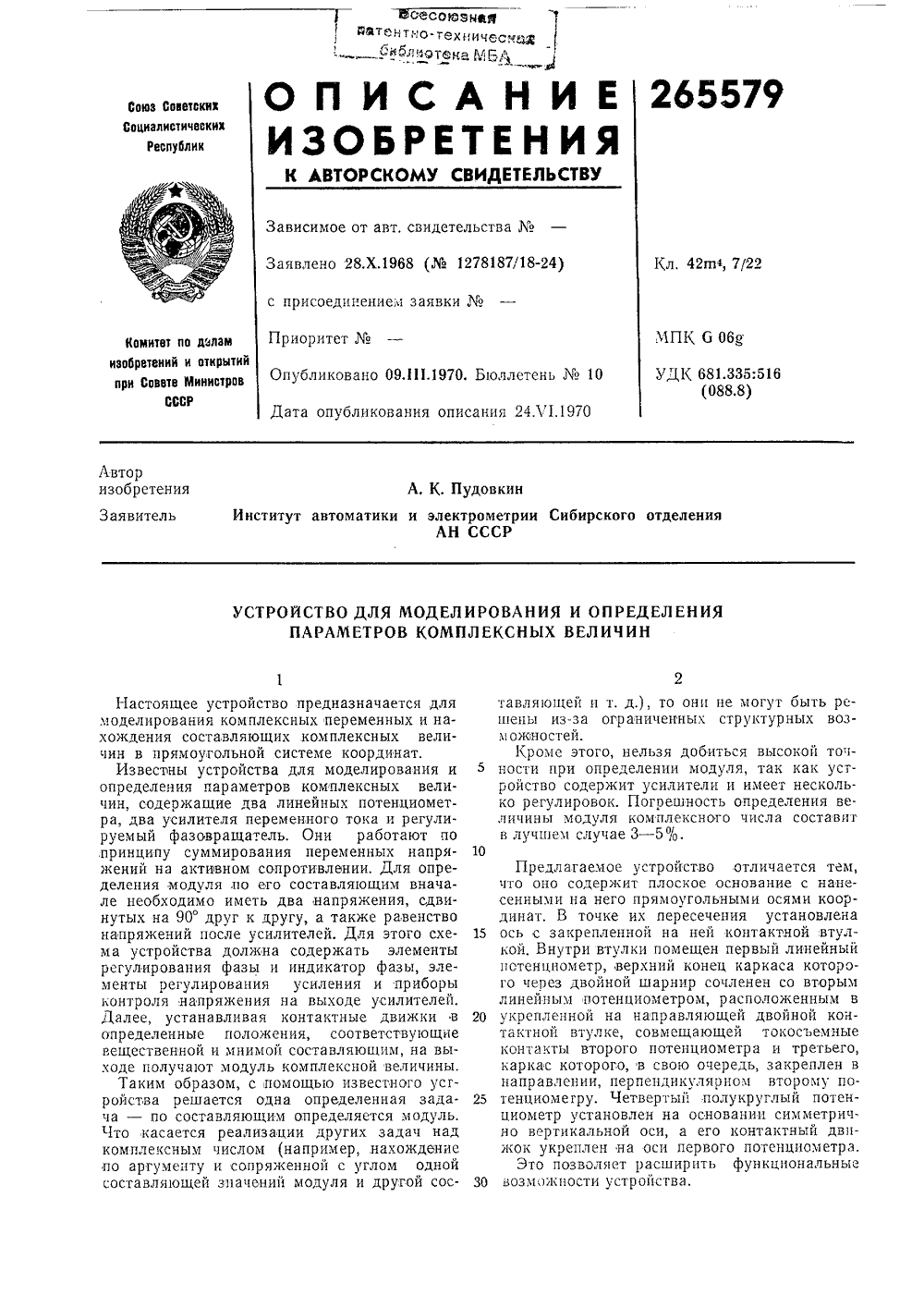

Номер патента: 265579

Опубликовано: 01.01.1970

Авторы: Институт, Пудовкин, Электрометрии

МПК: G06G 7/22

Метки: величин, комплексных, моделирования, параметров

...Перпендикулярно потенциометру б в контактной втулке размещен третий потенциометр 8, подвижный относительно этой втулки. На втулке закреплен также токосъемный контакт 9 потенциометра б, Кроме того, первый потенциометр 4 и третий потенциометр 8 соединены между собой с помощью шарнирного сочленения 10,Симметрично относительно вертикальной координатной линии ОХ установлен полукруглый потенциометр 11, контактный движок 12 которого жестко прикреплен к оси 2. Все потенциометры имеют измерительные приборы 13 - 1 б. Каждый потепциометр устройства соответствует одной из четырех составляющих комплексной величины,Потенциометр 4 служит для определения модуля Х вектора Х (фиг. 2), потенциометр б - для определения вещественной составляющей а...

Номер патента: 266359

Опубликовано: 01.01.1970

Авторы: Бирман, Васильева, Крикоров, Назаров, Потепалов, Суворова, Центральный

МПК: G06D 7/00, G06G 5/00

Метки: 266359

...проводимостей дросселей каждой из групп равны друг другу, а также тем, чго разностный усилитель расходов выполнен в виде разностного мембранного усилителя давлений, входы которого через дроссели соединены с атмосферой,На фпг, 1 представлена схема устройства суммирования сигналов со струйным усилитеМПК 6 060УДК 681.3,055,525(088,8)тель В изменяет величину выходного давления до тех пор, пока суммарные расходы в коллекторах не уравняются.При равенстве величин проводимости дросселей б и 7, а также суммы проводимостей дросселей группы сложения и группы вычитания выходное давление устройства пропорционально линейной комбинации входных сигналов,При равенстве величин проводимости дросселей б и 7, а также всех дросселей групп сложения и...

Номер патента: 266368

Опубликовано: 01.01.1970

Авторы: Алаб, Ершов, Немировский, Сабликов

МПК: G06G 3/10

Метки: 266368

...на равном расстоянии друг от друга заподлицо со дном каналов, образованных направляющими 2 и платой 1,На лицевой стсроне стержня 4 выполнены уступы, в корпусе стержня встроены постоянный магнит 5 и резистор б. Магнит 5, выполненный из неэлектропроводного материала, охватывается с торцов контактами 7, с помощью которых резистор 6 имеет возможность контактировать с двумя соседними шинами 3 панели, В описаннои конструкции стержня электрический контакт резистора с шинами панели обеспечивается с помощью постоянного магнита, притягиваемого к шинам панели. Одновременно этот магнит служит для фиксации стержней в канале панели,В планках 8 просверлены отверстия с шагом, равным расстоянию между осями каналов. Неразъемная опора 9 в ферме...

Номер патента: 266372

Опубликовано: 01.01.1970

Автор: Арховский

МПК: G06G 7/02

Метки: аналогового, задержки, сигнала

...8 и 9, триггер 10 и генератор 11 - схему зазержки тактовых фронтов, Триггер 12 форм ируег задержанный широтно-импульсный сигнал по двум сериям импульсов.Задержка широтно-импульсного сигнала на заданный период тз осуществляется следуошим образом.Дифференцированне импульсы широтно- импульсного сигнала, соответствующие измортельным фронтам, с диода 2 запускают па. раллельно соединенные одновибраторы 66. Вентили 4, - 4, в исходном состоянии закрыты, а вентили 5 - 5 -- открыты. Первый имГльс запускает первый одновиоратор, который закрывает свой вентиль 5, - 5 и открывает вентиль 4; - 4, и т. д. С выходов одновибраторов 6- - 6 схема сборки 7 собирает дифференцированные задержанные на период т;-, импульсы измерительных фронтов.С диода 8...

Номер патента: 266373

Опубликовано: 01.01.1970

МПК: G06G 7/04

Метки: шпарн

...Оыть 1 олучсна порядка 10 .ссай, что обеспечцваст 30 гремя установки коэффициента мспсс 100,исек. Предлагаемое устропство относится к апалогОВой Вычислительной гекцикс, а именно, исистемам задания постояццык коэф 1 рцпецтовдля аналоговых вычцслитсльцык устройсгв савтоматическим вводом информации,Известна электромеханическая следящаясистема для автоматической установки коэффициентов с использованием пот спццометров.С целью сокращения времени уста 1 ювкп коэффициента и упро 1 цения электромеханической конструкции в предлагаемом устройствевкодной резистор выполнен в виде терморезистора с косвенным подогревом, нагревательный элемент которого чсрсз запоминаю.цееустройство соединен с выходом следящей системы.Иа чертеже изображена схема...

Номер патента: 266374

Опубликовано: 01.01.1970

Авторы: Смолов, Угрюмое

МПК: G06G 7/14

Метки: модулированных, сигналов, суммирования, широтно

...устройствах, системах автоматики и управления.Известны суммирующис мостовыс схемы с автоматической отработкой результата, в плечи которых включены резисторы, а в цепь об работки результата - усилитель, двигатель и редуктор.Предложенное устройство позволяет суммировать широтно-модулированные сигналы, Для этого в цепь отраоотки результата через дифференциальный усилитель включен широтно-импульсный модулятор, выход которого подключен к ключу одного из плеч моста, выполненному в виде последовательно соединенных ключа и резистора, а другое плечо моста - в виде параллельно соединенных ветвей, каждая из которых содержит последовательно включенные ключ и резистор, причем между указанными плечами моста включена усредняющая емкость....

Номер патента: 266375

Опубликовано: 01.01.1970

Автор: Махонин

МПК: G06G 7/16

Метки: сигналов, синтезатор, электрических

...усплнгеле 9 10 и конденсаторе 10 с ограничителем на диоде11 и нелинейный преобразователь на диоде 12,Базы однотипных транзисторов 7, 8 всех каналов сосдиые 11 ы между сОООН, соединитель 15 ные цГнны заземлены через резисторы, а мсж;Гу шГшами включен вольтметр постоянного тока 13. Входы опорных напряжс 11 Шй всех не линейных диодных преобразователей также соединены между сооой и нх НГпают ог обще го источника + Е.Описываемый сигнал вводят в устройствозадержки 1 с зажима вход 1 и с помощью 11 м пульса, вводимого с зажима вход 2, з амыкающего ключи 2, преобразуют в парал лельную форму. Полученное распределение на 11 ряженнй сохраняют до окончания процесса синтеза с помощью запоминающих устройств.д, В матрице 4, составленной в соответствии...

Номер патента: 266376

Опубликовано: 01.01.1970

Авторы: Белоусов, Максимов, Нов, Чичикин

МПК: G06G 7/16

Метки: деления, код, преобразованием, унитарный, частного, частот

...10 подачи параллельного стройство работает следующим образо Импульс запуска по шине 4 перебрасывает управляющий триггер б, выходной сигнал которого открывает входную схему совпадения 8, На схему 8 подается также входная частота Ра от источника 2. Через открытую схему 8 импульсы с частотой гг запускают триггер 7, а также поступают на вход двоичного счетчик 5 в течение интервала времени от импульса запуока до импульса сброса, подаваемого двоичным счетчиком при его переполнении на триггеры б и 7. Таким образом, триггер 7 формирует строб, в течение которого импульсы с частотой Р, от источника 1 проходят через выходную схему совпадения 9 на1 выход 8. Длительность строба равна Г= - .2 п где п - число разрядов счетчика 5.266376 Составитель...

Номер патента: 266377

Опубликовано: 01.01.1970

Автор: Верещагин

МПК: G06G 7/18

Метки: интегратор, омёханический

...могут имегв зубчатую форму; об ПроМежуткц Между кольцевыми выступамимогут быть заполнены немагнцтным материаПри тако выполнении в каждой пареи агнитопроводов неподвижные м агнитопроводы размещены относительно подвижных с про. зо тивоположным осевым сдвигом, равным прецмущественно четверти шага зубцового деления.Интегратор работает следующим образом.При питании обмоток 18 и 14 в каждой из пар подвижных и неподвижных магнитопроводов (2, 8 и б, 7 соответственно) двух- или многофазным переменным,напряжением источника 15 создаются вращающие магнитные поля, направления вращения которых противоположны вследствие противоположного порядка чередования фаз обмоток каждой пары магннтопроводов.При входном перемещении, равном нулю, смещения...

Номер патента: 266378

Опубликовано: 01.01.1970

Авторы: Колтик, Коровкин, Пиастре, Тель

МПК: G06G 7/19

Метки: корреляционных, процессов, случайных, функций

...с интегратором б, а выход последнего подк.почен ко входу узла регистрации 7.Устройство работает следующим образом,Поступающие на аналого-цифровые преобразователи входные сигналы переобразуются в п-разрядный двоичный параллельный код.Сигналы в виде двоичного параллельного ко да с выходов преобразователей поступают надешпфраторы 2 кодов, выполненные на г-диодных матрицах, имеющих (2" - 1) выходных шнн. На одном из выходов дешифраторов 2 появляется высокий потенциал - код едини цы, а на остальных выходах будет низкий потенциал - код нуля. Блок выборки 3 сосгоит пз (2" -) з схем совпадения. Количество схем совпадения в блоке выборки задаетс т числом возможных попарных сочетаний вы.15 кодных 1 пин дешифраторов 2, Величина(2" - 1)...

Номер патента: 266379

Опубликовано: 01.01.1970

МПК: G06G 7/19

Метки: вектора, генератор, движения, радиального, функциональный

...2, который запускается. Первый импульс с блокинг-генератора 25 2 опрокидывает триггер б в исходное положние, подготавливая его к приему следующего импульса. Величина напряжения, от которого запускается блокинг-генератор 2, зависит от управляющего напряжения с выхода датчи- ЗО ка 1 входных сигналов. Таким образом закон266379 Предмет изобретения С оста в и тель Г. К, Соро кинТехред А. А. Камышникова Корректор Л, Фирсова Редактор Э. Н. Шибаева Заказ 2947 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССРМосква, 1 К, Раушская ндб., д. 4/5 Загорская -ипография движения импульсов будет повторять закон изменения управляющего напряжения.Управляемые импульсы с выхода блокинггенератора 2...

Номер патента: 266380

Опубликовано: 01.01.1970

Авторы: Безуглый, Гершелис, Шатох

МПК: G06G 7/26, G06G 9/00

Метки: гиперболической, зависимости, изменяющегося, сигнала, формирования

...сои рстпвл сц ия 4.Предм ет ц зоб смое устройство отгцс вой вь)числительной тспользовано в электросхемах для получения Прсдлагастц аналогожет быть илительныхВида тся к обла хнии и м . НЫХ ВЬЧИС зависимосг ретен и 5 Устроство дл 51х еняющегося по гсодержащее блоквий и интегрируюсс 51 тем, что, с цеработы и точностратной связи интечецо нелинейноепой характеристцмощью программключается к блолоций и цслинсйц где Й и о - постоянные величины.Известные устройства для получен 1 я гцпер болических функций, использующие нелинейныеые потецциометры с движком, перемещаемым с помощью электродвигателя, ненадежны цз-за наличия трущикся контактов,Предлагаемое устройство отличается от из вестцык тем, что в цепь сбратнои связи интегрирующего усилителя...

Номер патента: 266381

Опубликовано: 01.01.1970

Авторы: Ало, Трайнин

МПК: G06G 7/48

Метки: максимального, моделирующее, сечения, чистого

...обмотка которого соединена со входом усцлцте,пя-формирователя У, выход котсрого, в свою счередь, соединен со вторыми входами схем совпадения И 1 - И 5.25 Схема работает следующим образом.Если ца вход распределителя импульсов РИне поступают сигналы от генератора импульсов ГИ, то работа устройства протекает аналогично работе известного устройства. Схема З 0 определяет величину минимального потока,266381 Подписное Тираж 48 каз 294 Загорская 1 ипографг 1 При поступлении первого импульса на вход распределителя РИ на первом выходе распределителя появляется сигнал, который поступя ет на первый вход схемы совпадения И 1 и на 1.ервичную обмотку трансформатора Тр 1. В первичной обмотке этого трансформатора возникает ток, определяемьш...

Номер патента: 266382

Опубликовано: 01.01.1970

МПК: G06G 7/48

Метки: дискретно-аналоговый, оптимальный, фильтр

...(п=1)ЛТ=ЗЛТ и Осуществляет оп. тимальцую обработку сигналов длительности Лт=12 ЛТ, Устройство содержит три группыгзвешиваощих устройств: т 1 о, т), т)г, Чз, Ч Чз ;о, т 17, т 1(, т 1, 1 о, Ч. В момент (=-О выбороч. цое значение сигнала Уо поступает иа взвешивающее устройство с коэффициентами передачи, пропорциональными зцачешям т)о, т 1, и Чз. Взвешенное выборочное значение Уоцо посту- гает непосредственно ца выход фильтра, Выборочное значение Уо 4 через персключатель Пь находяцийся в состоянии 1, поступает на накопитель И и запоминается в ием до момента (=4 Лт. Выборочное значение УоЧз через переключатель Пг, находящийся в состоянии 2, и через лицшо задержки ЛЗ, поступает на накопитель И,запоминается в нем до момента (=8 Лт, Таким...

Номер патента: 266383

Опубликовано: 01.01.1970

Авторы: Арм, Арутюн, Мурад

МПК: G06G 7/62

Метки: потерьмощности, суммарных

...-й сетевой элемент к измерительным шинам (нормально- замкнутые контакты реле вызова размыкаются, а нормально-открытые замыкаются), шунт с самым маленьким сопротивлением в блоке 4 подключается последовательно к сетевому элементу и через него протекает ток 1; сетевого элемента. Падение напряжения с шунта через разделительный трансформатор 5 подается на вход усилителя б напряжения. Напряжение переменного тока с выхода усилителя б поступает на вход выпрямителя 7 с фильтром, На выходе выпрямителя получается напряжение постоянного тока К, 1;, пропорциональное эффективному значению протекающего через -й сетевой элемент току 1,. Выходное напряжение выпрямителя поступает на входы квад 5 10 15 20 25 30 35 40 45 50 55 6 65 ратора 8 и блока 9...

Номер патента: 266385

Опубликовано: 01.01.1970

Автор: Титов

МПК: G06G 3/00

Метки: двоичного, кода, напряжение, параллельного, электронный

...для сбора электронов, пролетающих сквозь управляющие сетки, в результате чего электронные по- чоки, прошедшие сквозь сетки, суммируюгся, ЗО Длины управляющих сеток пропорциональньвесам разрядов кода.В исходном положении ,на упрсетки 3 - б подано напряжение смещпечивающее прохождение электронних. Так как длины управляющихполнены так, что выполняется соотн то электронные потоки, проходящие через них, находятся в том же соотношении,Таким образом, сила электронных потоков, прошедших через управляющие сетки, пропорциональна весу разрядов преобразуемого кода.Если теперь на управляющие сетки подать параллельный двоичный код в виде комбинации импульсов отрицательной полярности, причем амплитуду импульсов выбрать такой, чтобы она обеспечивала...

Номер патента: 267192

Опубликовано: 01.01.1970

Автор: Стародубцев

МПК: G05B 5/01, G06G 7/02

Метки: компенсации, накопленной

...усилителя 3 в начальный момент времени (контакты 5 коммутационного устройства находятся в положении б) равно суммарной накопленной погрешности дрейфа нулевого уровня усилителей контура. Это напряжение подается на вход интегрирующего усилителя 4 и далее на входы усилителей контура. Получающаяся астатическая первого порядка дискретная система регулирования напряжения может иметь низкую добротность по скорости из-за медленного дрейфа нулевого уровня усилителей постоянного тока. Переходный процесс в ней легко получить апериодическим или близким к нему, а поэтому допустимое время его может быть больше одного цикла компенсации.Напряжение компенсации запоминается на выходе интегрирующего усилителя 4 на рабо.чий цикл, так как при этом контакты...

Номер патента: 267194

Опубликовано: 01.01.1970

МПК: G06G 7/162

Метки: 267194

...электрического напряжения, В общем случае это ттапряжение можно считать полигармоническим и представить в виде ряда Фурье.Исследуемое напряжение подается на диагонали параллельно включенных мостов 14 и 15, а также на магнитоэлектрический прибор 1 б, который выделяет постоянную составляющую сигнала,Так как при работе устройства эксцентрик 4 вала установки 5 через тяги 3 деформирует измерительные балки 1 и 2 по закону синуса и косинуса, то рабочие тензодатчики 8 моста 14 меняют свои сопротивления по закону синуса, а моста 15 - по закону косинуса. При этом, если коэффициент редукции редуктора б равен единице, происходит перемножение исследуемой функции на синус и косинус того же аргумента.Как известно, на выходе мостов получаются...

Номер патента: 267195

Опубликовано: 01.01.1970

МПК: G06E 3/00, G06G 7/26

Метки: 267195

...пятно находится точно под сигнальным электродом. Для отыскания этого максимума, т, е. для удержания электронного пятна на уровне сигнальното электрода, применена экстремальная следящая система непрерывного действия.Напряжения, подаваемые от генератора 10 поисковых колебаний на вертикальные пластины ЭЛТ, заставляют электронный луч совершать небольшие периодические колебания вдоль вертикальной оси, Сигналы, наводимые на сигнальном электроде, будут в фазе с напряжением поисковых колебаний, когда электронное пятно находится ниже выбранного сигнального электрода, - и в противофазе, когда электронное пятно находится выше сигнального электрода, Напряжения, наводимые на сигнальном электроде, через огкрытый катодный повторитель и суммирующий...

Номер патента: 267196

Опубликовано: 01.01.1970

Авторы: Калмыков, Маслов, Сахаров

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...функциональных преобразователей 1 - 3 подключены ко входу суммирующего операционного усилителя 5.Для воспроизведения семейства кривых /(х, у) производят графическую линейно-кусочную аппроксимацию кривых, ограничттвающих область определения заданной функции по одной из переменных (например по у), либо двух других кривых, выбранных в рабочей области изменения переменных. При этом предполагают, что либо все участки аппроксимирующей ломаной одной кривой или часть из них параллельны соответствующим участкам аппроксимирующей ломаной другой кривой. Для каждого диодного элемента, воспроизводящето участки ломаной, задают линейную зависимость напряжения отпирания диода от второй переменной у. Эти зависимости представляют собой прямые...
