G06G — Аналоговые вычислительные машины

Номер патента: 247628

Опубликовано: 01.01.1969

Автор: Вельбицкий

МПК: G06F 11/28, G06G 7/48

Метки: контроляпрограмм, синтаксического

...исходном состоянии стековая память свободна, регистр адреса отмечает адрес начального подуровня массива Й, у которого в Р записаны коды синтермов, которые могут быть З 0первыми в программе данного алгоритмического языка.Первый символ проверяемой программы записывается на входной регистр 1. Затем изв-таблицы ДЗУ по адресу на регистресчитывается соответствующий этому символусинтерм, записываемый после считывания навспомогательный регистр 2. После этогоиз Р-массива ДЗУ по адресу на регистре 6считывается первый элемент начального подуровня массива Я, записываемый на выходной регистр 4. Затем код Р на выходном регистре сравнивается при помощи схемы 3 скодом на регистре 2. Если эти коды не сравнились, к коду адреса на регистре 6...

Номер патента: 247630

Опубликовано: 01.01.1969

Авторы: Романов, Школьник

МПК: G06G 7/26

Метки: бмелйотекаifil

...соединены соответственно со водами 5 и бсумматора 7. К выходу 8 сумматора подключен индикатор 9.Периодическое наподается на вход вольт-амперные характеристики настраиваемого преобразователя 2 и эталонного преобразователя 4 совпадают, то проводимости входной и обратной цепей УПТ 3 будут равны в течение всего периода развертки.При этом мгновенные значения выходного напряжения УПГ 3 будут равны мгновенным значениям напряжения генератора 1 и противоположны им по знаку, Оба упомянутых напряжения складываются в сумматоре 7, и, поскольку они равны по величине, то из-за противоположности их знаков выходное напряжение сумматора 7 равно нулю.При несовпадении вольт-амперных характеристик настраиваемого и эталонного преобразователей...

Номер патента: 247632

Опубликовано: 01.01.1969

Авторы: Козлов, Львов, Пункевич

МПК: G06G 7/186

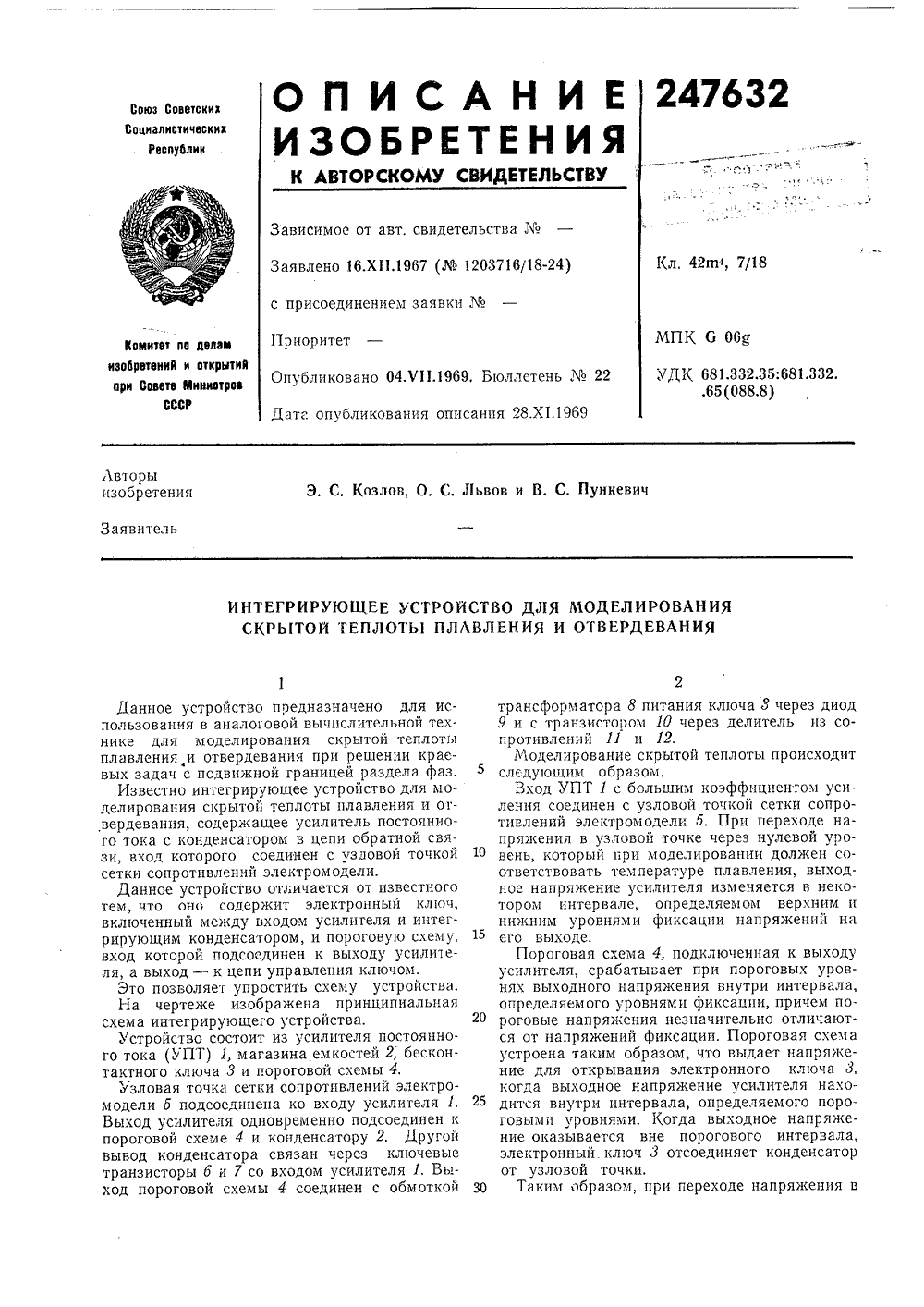

Метки: интегрирующее, моделирования, отвердевания, плавления, скрьтой, теплоты

...при переходе напряжения вузловой точке электромодели через О вольт выходное напряжение усилителя изменяется в пределах Л У,. При этом к узловой точке подключается емкость обратной связи. Перезгряд емкости производится током, втекающим в узловую точку модели или вытекающим из нее, причем величина электр ческого заряда, полученного конденсатором 13, равна Л У, Х ;( С. Напряжение в узловой точке во время заряда конденсатора практически не изменяет а ся вследствие достаточно большого коэффициента усиления усилителя, Потребление тока без изменения напряжения прп его переходе через нулевой уровень эквивалентен поглощению теплоты при расплавлении тела.15Вне границы фазового перехода конденсатор обратной связи отсоединен от узловой точки, а...

Номер патента: 247633

Опубликовано: 01.01.1969

Авторы: Колтик, Коровкин, Пиастре, Хантель

МПК: G06G 7/19, G06G 7/52

Метки: измерений, корреляционных

...сигналы поступают на усилители 2 и 9 каналов дискриминаторов 1 и 8 первого и второго сигналов. Прямые и инвертируемые первый и второй сигналы поступают далее па вход дискриминатора 6 канала дискриминатора знака 5, выполняющего функции дискриминатора знакового соответствия коррелируемых сигналов. Модули исследуемых сигналов с выходов усилителей 2 и 9 поступают на входы дискриминаторов ординат 3 и 10, Выходные сигналы блоков 3, 10 и 6 поступают на временные квантователи 4, 11 и 7, которые коммутируются выходными импульсами делителя частоты 20 узла управления 17. Выходные напряжения квантователей 4 и 7 поступают на вход триггеров 12 и 14 узла задержки 13. Этими триггерами управляют выходные импульсы схемы 16 постоянной...

Номер патента: 247634

Опубликовано: 01.01.1969

МПК: G06G 7/26, H03M 1/86

Метки: бауэр, биивотекаг, всесоюзная, патентно-tn, техническая

...схемы совпадения 11, 12 а подается отпирающий потенциал, с кольцевого распределителя 5 на,одну нз этих же схем совпадения, например,на 11, подается отпирающий потенциал, а навсе остальные - запирающий. Управляющийтриггер б держит схемы совпадения 11, 12,, и - закрытыми. В результате с генератора фиксированных частот на выходы схемсовпадения 11, 12, , и ничто не подается (генератор фиксированных частот можетпредставлять собой автогенератор с наборомделителей),При приходе на управляющий триггер бимпульса начала формирования он опрокидывается и открывает схемы совпадения 11, 12,п. В результате с генератора фиксированных частот на выход схемы совпадения11, а затем через схему сборки 9 на вход реверсивногЪ счетчика 1 поступает фиксированная...

Номер патента: 247635

Опубликовано: 01.01.1969

Авторы: Белкина, Долгов, Егорова, Подлазов, Раскатов, Степин

МПК: G06G 7/40

Метки: дифференциальных, производных, решения, систем, уравнений, частных

...На второй вход последнего подается значение шага решения Лт по времени. На егос (х) - С(х - Ь - .) выходе получается значениеЬВыход блока деления 9 соединен со входом 20 блока перемножения 10, на второй вход которого подается значение С(х,т,1). Выход блока перемножения, на котором получается про (х-.) -(х- - Ь-.)изведение С(х,т,ЦЬсоединен со входом интегратора 4. Значение Р(х,т,1) с аналоговой вычислительной машины 1 подается на вход сумматора 11 и на вход блока запаздывания 12. На выходе блока 12 получается значение Р(х,т - Лт,1), которое че рез переключатель И подается на вход сумматора 11, На второй вход переключателя 13 подается значение Р(х,то). Выход сумматора111, на котором получается - Р(л,-.,1)+235 + Р(х,т - Л-.,с) соединен со...

Номер патента: 247636

Опубликовано: 01.01.1969

Авторы: Ленский, Лобода, Фабрика

МПК: G06G 7/48

Метки: 247636

...Предмет изобретения Составитель Ф. Б. Гулько едактор Т. Зенбицкая Техред Т. П. Курилко Корректоры; В. Петрова и Е. Ласточкина11 одписчое при Совете Мшистров СССР д. 45 Заказ 8082, 5 Тираж 480 1.11 тИИПИ Комитета по делам изобретений и открытий Москва 1 К, Раушская иаб., Типография, пр. Сапспова Этим самым обеспечиваются интенсивное нарастание силы ударного взаимодействия в первую фазу и быстрый спад ее во вторую фазу.Формируемое на усилителе 1 напряжение поступает через диод б на интегратор 2, приводя к резкому уменьшению напряжения на его выходе. Физически это означает, что тело, внедряясь в ограничитель, встречает сопротивление и тормозится. В момент, когда деформация внедрения достигает максимума (конец первой...

Номер патента: 247638

Опубликовано: 01.01.1969

МПК: G06G 7/20, G06G 7/52

Метки: еиелпетеяак, кирьянов, ческая

...условной дисперсии реализаций 15 выходного сигнала линейной системы, навход которой подан нормальный центриро.ванный шумовой сигнал, Дисперсия вычисляется путем интегрирования выходной величины следящей системы в соответствии с ее 20 плотностью вероятности при условии, чтовходной сигнал принимает заданное произвольное постоянное пороговое опорное значение т секунд назад.Условная дисперсия оп ется как 25а- 2 1 - (247638 Предмет изобретения Составитель В, 1 Л. Жовинский Редактор Б. Б. Федотов Текред Т. П, Курилко Корректор Е. Н. МироноваЗаказ 174619 Тираж 480 ПодписноеЦНИИП 1 Л Ко итет по делам изобретений и открьтий при Совеае Министров СССРМосква Ж, Раушскан иаб., д. 4/5 Типография, пр. Сапунова, 2 Длительность реализаций выходного...

Номер патента: 247642

Опубликовано: 01.01.1969

Авторы: Тарасенко, Федак

МПК: G06G 7/26, H03M 1/50

Метки: аппроксиматор, кусочно-линейный, цифровой

...импульсы со входа устройства через линию задержки и вентиль.5 На чертеже показана блок-схема предлагаемого устройства,Оно состоит из счетчика ущего значения функции, дешифратор пороговыхзначений функции, счетчика 3 номера порога,10 дешифратора 4 номера порога, группы вентилей 5, блока б памяти коэффициентов деления, управляемого делителя частоты 7, добавочной группы вентилей 8, линий задержки9 и 10 и вентиля 11.15 Устройство работает следующим образом.Импульсы с выхода делителя 7 через группу вентилей 8 подаются на счетные входымладших разрядов счетчика 1. Выбор разряда счетчика 1 выполняет дешифратор 4 при20 переходе на новый участок функциональногопреобразования. Подключение делителя 7 к,разным разрядам счетчика...

Номер патента: 248338

Опубликовано: 01.01.1969

Авторы: Верховцев, Раков

МПК: G06G 7/00

Метки: 1н1ь, ентис, многоустойчивый, частотный, элел

...фазового детектора на выходе последнего будет постоянное напряже ние в тех случаях, когда частота ж кратна час тоте Й следования радиоимпульсов.3Блок-схема элемента состоит из преобразователя постоянного напряжения в частоту, частота Й выходного напряжения которого пропорциональна напряжению управления; Выходное напряжение,преобразователя имеет вид прямоугольных импульсов, при помощи которых запускается автогенератор. Сигнал ,на выходе автогенератора представляет собой радиоимпульсы, частота следования которых определяется частотой выходного напряжения преобразователя, а частота заполнения выбирается близкой к резонансной частоте избирательного усилителя. С помощью этого усилителя осуществляется выделение напряжений, являющихся (в...

Номер патента: 248343

Опубликовано: 01.01.1969

Авторы: Коровин, Федосеев

МПК: G06G 7/18

Метки: 248343

...перенапряжений и для температурной стабилизации режима работы мультивибратора, греманиевые диоды 21 и 22 - для фиксации включенного состояния триодов 7 и 8 в активной области. 10Резисторы 13 и 14 служат для температурной стабилизации режима работы мультивибратора.Двойное счетное устройство состоит из двух частей (каждая часть суммирует число перио дов соответствующего мультивибратора), каждая из которых содержит полупроводниковый триод 23, электромеханический счетчик импульсов 24, диод 25 и резисторы 2 б и 27. Триод 23 с резистором 2 б на входе представляет уси литель, в коллекторную цепь которого включен электромеханический счетчик импульсов 24.Диод 25 и резистор 27 служат для снятия коммутационных перенапряжений с катушки 25...

Номер патента: 248344

Опубликовано: 01.01.1969

Авторы: Заремба, Иваненко, Институт, Любанский, Хохель

МПК: G06G 7/52

Метки: генераторов, дли, низкочастотного, шума

...образом.На выходе сумматора 8 образуется величина накопленной суммы квадратов, которая поступает на вход схемы сравнения 7. На другой вход схемы сравнения устройства 7 поступают соответствующие приемочные и браковочные величины, выработанные устройством 5.На выходах схемы сравнения 7 образуются потенциалы, соответствующие трем ситуациям. Если среднеквадратическое отклонение равно заданной величине, потенциал со средней выхода схемы сравнения 7 открывает схему 10, которая пропускает импульс синхронизации на управляющие входы сумматора 8 и устройства 5, ставит их в исходное положение, и затем цикл работы начинается снова. Если средне- квадратическое отклонение больше заданной величины, то потенциал с выхода схемы сравнения 7 поступает на...

Номер патента: 248345

Опубликовано: 01.01.1969

Авторы: Борковский, Каримов, Меркулов

МПК: G06G 7/48

Метки: аналоговое, вычислительное, задач, краевых, нространственных, решения

...второго реле соединены с вводом измерительного устройства, а все другие обкладки конденсаторов обоих каскадов соединены,со скользящим контактом и другим вводом измерительного устройства.На фиг, 1 приведена схема решения задачи; на фиг, 2 - принципиалыная электрическая схема описываемого устройства,Основными блоками устройства являютсяблок питания 1, блок 2 делителей, напряжения, читающее устройство, двухкаскадный запоминающий блок, переключающее устройство, ин дикатор с двумя шкалами (подвижной и неподвижной), изм ер ительное устройство,Блок питания имеет т независимых источников постоянного тока, дающих стабилизированное напряжение.10 Блок 2 состоит из т - и потенциометров,каждый из которых снабжен переключателем полярности. Каждая...

Номер патента: 248346

Опубликовано: 01.01.1969

Авторы: Алпатов, Архипенко, Никитенко, Шукшунов

МПК: G06G 7/02, G06G 7/625

Метки: запаздывания

...переключают его в состояние, соответствующее запуску генератора 25 пилообразного напряжения. Последний начинает рабочий ход. Нуль-индикатор 2 б сравнивает пилообразное напряжение Уы (см. фиг. 2) генератора 25 с поданным на вход 28 преобразуемым электрическим сигналом У(1). В момент достижения пилообразным напряжением величины преобразуемого сигнала нуль-индикатор 26 вырабатывает импульс, который возвращает триггер 24 в исходное состояние. Генератор 25 пилообразного напряжения прекращает рабочий ход. Таким образом, входной сигнал периодически преобразуется во временной интервал, и на выход логической схемы 27 ИЛИ поступает последовательность импульсов, соответствующих началам и концам интервалов. Управляемый этими импульсами...

Номер патента: 248347

Опубликовано: 01.01.1969

Автор: Рылов

МПК: G06G 7/52

Метки: iт1хня-г, йот, лgt, плтепткс, ••6йб

...образом.Входные сигналы в виде угловых перемещений воздействуют на механизмы задатчика и, 25 перемещая коромысло последнего через индукционный датчик, преобразуются в перемещенные напряжения, которые усиливаются усилителем переменного тока, связанным с электродвигателем. 30 Сущность работы входных центрирующих устройств основана на вычигании пз полного входного сигнала его текущего среднего значения.Эта операция выполняется упомянутым интегрирующим приводом,Электродвигатель 1 монтируется на плите, укрепленной на поворотном шасси 2. Вращение вала двигателя через зубчатую пару 3 - 4 и фрикционную муфту 5 передается входной трибке б задающего механизма, а затем преобразуется в перемещение одного из плеч коромысла. Коромысло (на чертеже не...

Номер патента: 248349

Опубликовано: 01.01.1969

Авторы: Тарасенко, Федак

МПК: G06G 7/26, G06J 3/00, H03M 1/60 ...

Метки: аналого-цифровой, функциональный

...- число импульсов, Деление частоты входных импульсов осуществляют два параллельно включенные управляемые делителя 9 и 10, представляющие собой двоичные счетчики, в которых предусмотрена возможность разовой установки кодов чисел У, и У 2. Импульсы на вход дополнительного управляемого делителя 10 поступают через линию задержки 13, которая смещает их на половину периода. Таким образом, импульсы с управляемого делителя 10 поступает на вход счетчика текущего значения функции, после окончания переходных процессов в нем от импульса, поступившего от 30 управляемого делителя 9.Заказ 32129 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Так...

Номер патента: 248990

Опубликовано: 01.01.1969

Авторы: Горохов, Калашников, Трахтенберг

МПК: G06G 7/56

Метки: нестационарных, полей, пройство, тепловых, электромоделирования

...В каче.стве сетки сопротивлений в рассматриваемом устройстве используется электролит, заливаемый в резервуар. Величина удельного сопро тивления электролитическоц модели може 1регулироваться плотностью электролита ц его уровнем. Распределенная емкость образуется электролитнческой ванной 4 (одна обкладка), пластиной б (вторая обкладка) и плеьпсой 5, 10 Для предотвращения утечки электролита иподсоса воздуха на нижнем торце резервуара имеется уплотнительная прокладка, выполненная цз эластичного неэлектропроводного материала, а резервуар прикимается к пластц.15 не б через пленку б с помощью прижима 2,С целью обеспечения при заливке электролита свободного выхода воздуха, имеющегося между пленкой и металлической пластиной, в последней...

Номер патента: 249062

Опубликовано: 01.01.1969

Авторы: Строчков, Уфимов

МПК: G06G 3/06

Метки: аналоговые, ввода, вычислительные, программ

...требуемой функциональной зависимости изменения параметра во времени. В прорезь входит шарикоподшипник б, установленный на пальце 7 каретки 8. На каретке устанавливается подпружиненный 30 контакт линейного реохорда 9. Сама каретка устанавливается в направляющих 10 на шарикоподшипниках 11, Контакт реохсрда 9 одним выступом контактирует со спиралью линейного реохорда 12, а вторым - с токосъемной шиной 13. Параллельно с реохордом 12 включено переменное сопротивление 14, снабженное шкалой 15.Подготовка устройства к работе заключается в соответствующей установке барабанов 3 по каналам согласно с требуемыми закономерностями изменений вводимых параметров с таким расчетом, чтобы каретки 8 находились в крайнем левом положении.По шкалам 15...

Номер патента: 249064

Опубликовано: 01.01.1969

Автор: Головин

МПК: F15C 3/14, G06G 5/00

Метки: интегратор, пневматический

...устройства приведена на чертеже.Интегратор содержит линейные сумматоры1 и 2, ламинарные дроссели 3 и 4, 5 и б, образующие два дроссельных сумматора, выходыкоторых подключены к операционному усилителю 7,Р - Р - С учет зует ура дроссел ссел бсолютное давление за м этого уравнения устр пение движения интегр ство реалиора: Рных(Р, - Р,),эффициент, тик д 1 россе постоянный к от характерис тора и емкост входные сиги ависящи интегра 2 л зобретения тегратор, содержащий россельные сумматоры,ет и Изобретение относится ческих вычислительных у начено для использования ления,Известны пневматическ держащие сумматоры, др Вследствие нелинейных селей в таких интегра существенная погрешностьВыход усилителя 7 через сель 8 интегратора и емко...

Номер патента: 249066

Опубликовано: 01.01.1969

Авторы: Половников, Телемеханики, Чернышев

МПК: G06G 7/10

Метки: опорного

...усилителя постоянного тока 2 за счет токовой составляющей дрейфа, поэтому на обычных транзисторах (не полевых), принципиально невозможно получить высокую статическую точность.Применение управляемого генератора с высокой частотой генерации позволяет на 2 - 3 порядка уменьшить величину Тф, Управляемый генератор 9 по сравнению с усилителями с модуляцией и демодуляцией имеет значительно более широкую полосу пропускания (в 100 в 2 раз), позволяет без дополнительных усложнений схемы уменьшить выходное сопротивление источника в области низких и средних частот.Управляемый генератор может быть построен по схеме, изображенной на фиг. 2. Широкополосный усилитель высокой частоты на транзисторах 14 и 15 охвачен обратной связью дифференциального...

Номер патента: 249067

Опубликовано: 01.01.1969

Авторы: Глтс, Косолапое, Лихтцимдер, Хйичес

МПК: G06G 7/161

Метки: множительно-делительное

...- реохорд; 8 - схема сравнения; 9 - генератор тактовых импульсов; 25 10 - ключевая схема; 11 - параллельный КС-контур; 12 - триггер схемы сравнения.Оно отличается от устройства по ав208364 тем, что в нем генератор эксп циального напряжения выполнен в виде ратора тактовых импульсов, ключевои схемы и параллельного ЕС-контура, причем ключевая схема включена между концом реохорда, не подключенным к земляной шине, и выходом параллельного КС-контура, служащего выходом генератора экспоненциального напряжения,Это позволяет исключить влияние нестабильности максимального значения экспоненциального напряжения и напряжения питания реохорда на точность работы схемы, а также исключить необходимость введения корректирующих элементов для сохранения...

Номер патента: 249068

Опубликовано: 01.01.1969

МПК: G06G 7/16, G06G 9/00

Метки: 249068

...по углам, образующими 10 при наложении пластин одна на другую прямоугольное окно со сторонами, пропорциональными сомножителям.Это гозволяет упростить устройство.На чертеже изображены пластины устройст ными значениям сомножи равной произведению эт ветовой поток, проходящ ропорциональный его пл фотоэлементе изменение величина которого опре изведение, фиксируемое и й частью устройства. циональщадью,елей. СноЗи телец, и плоих сомножиий через окощади, вызыэлектронного деляет иско- змерительновает в потока, мое про отсчетно бретени ме Устройсзаданныхисточниктем, что,содержиттериала,света и фимно перистины впластин осо сторонтелям,источника свет между ко щаемые взаим 1 и 2 из непро угольными у образующим а на другую онами 4 и 5, а и...

Номер патента: 249069

Опубликовано: 01.01.1969

Авторы: Болотов, Бройдо, Самойлов, Скрипалев, Фйлиппбв

МПК: G06G 7/162

Метки: множительное

...е. умножение на постоянный2490 б 9 Редактор Э, Рубаи Техред А. А. Камышиикова Корректор Т. А. Абрамова Заказ 3435,9 Тираж 480 ПодписпоеЦНИИПИ Комитета по дслам изобретений и открытий при Совете Министров СССРМосква 5 К, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 коэффициент. Генератор 4 обеспечивает возбуждение трансформатора 1 и питание детектора 11, На выходе детектора имеется резистивно-емкостной фильтр 19. Выбор начального смещения (рабочей точки) управляемых сердечников 8, 9, 17, 18 обеспечивается постоянным магнитом 20, являющимся общим элементом схемы.При подаче постоянного первого напряжения - сомножителя в обмотку 7 электромагнита б за счет изменения первоначального магнитного состояния сердечников 8 и 9 произойдет...

Номер патента: 249070

Опубликовано: 01.01.1969

Авторы: Всесоюзца, Расщепл, Ростовское

МПК: G06G 7/161

Метки: 1иотек, д_nw, ламп, множительно-делительное, устройстр__ий

...двухполупериодный фазочувствительный демодулятор.Такое выполнение устройства расширяет его функциональные возможности и повышает точность и быстродействие. 25На чертеже приведена принципиальная электрическая схема множительно-делитель- ного устройства, где: 1 - 4 - транзисторы, входящие в состав ключевого двухполупериодного фазочувствительного демодулятора; 5, б - 30 дс эсоюзна о йтен т н 9-т 6 т 8 скюй Ройстцо библиоакр 1 МЬА249070- 16 фУвУ,Составитель А. А. Маслов Техред Т. П. Курилко Корректор О. И. Усова Редактор Б. Нанкина Заказ 3584/10 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 лительный конденсатор 11 подсоединен к...

Номер патента: 249071

Опубликовано: 01.01.1969

Авторы: Кириченко, Липавский, Соколин

МПК: G06G 7/188

Метки: интегрирующее

...от источник щения 8 через делители 9 и 10 напрян Обычно применяемая система счета обозволяет повысить точность интегрирос фотодиодом на чертеже не показана. Система работает следующим образом.От источника смещения на двигатели 1 и 2 подается напряжение, большее напряжения трогания, причем такой полярности, чтобы солнечные колеса вращались в противоположные стороны (в соответствии с чертежом на двигатели 1 и 2 надо подавать напряжение одинаковой полярности). При этом делители 9 и 10 задают напряжение такой величины, чтобы число оборотов солнечных колес 3 и 4 было одинаковым. В этом случае сателлиты 5 и б вращаются, не вращая своей оси и связанного с ней корпуса дифференциала и перфори. рованного диска.Измеряемый сигнал подается с...

Номер патента: 249072

Опубликовано: 01.01.1969

Авторы: Пенюгалов, Субботин, Яковлев

МПК: G06G 7/186

Метки: интегрирования, решаемых

...делитель подключен ко второму входу одной из схем сравнения.Такие отличия позволяют повысить точность работы устройства благодаря использованию электронных схем.При представлении решаемых переменных в системе остагочных классов с оонованиями Р рь , р ряд математических операций тся компенсирующее напряжение,знак которого противоположен знаку интегрируемого напряжения С,ф).Схема построена таким образом, что коэффициент передачи по компенсационному входу значительно больше коэффициента передачи по входу интегрирования, и поэтому напряжение на выходе интегратора начнет резко уменьшаться по абсолютной величине до нуля, Для подачи компенсирующего напряжения в требуемые моменты времени в схеме используется схема сравнения 3 и...

Номер патента: 249073

Опубликовано: 01.01.1969

Автор: Пудовкин

МПК: G06G 7/22

Метки: декартовых, координат, полярные, преобразования

...1.В области подвижного сочленения установлен третий,потенциометр 10. Каркас лотенциометра смонтирован на неподвижном основании, а его контактный движок 11,прикреплен к стойке 2.Кроме того, устройство имеет источники питания 12 - 14 и регистрирующие приборы 15 - 17,Положение любой точки в пространстве в системе полярных координат определяется величиной 1 полярного радиуса и двумя углами. Для определения полярных координат точки т какой-либо пространственной кривой концы линейного потенциометра совмещают с точкой т заданной функции. Для случая, когда необходимо измерять траекторию движущегося тела, конец этого потенциометра следует прикрепить к телу, совершающему движение в пространстве.Расстояние от определяет величину полярного радиуса...

Номер патента: 249074

Опубликовано: 01.01.1969

Автор: Римм

МПК: G06G 7/26

Метки: воспроизведения, функций

...5 наклонов, а его выходной код подается через переключатели 6 наклонов на второй вход логической схемы 7 наклонов. При одновременном поступлении сигналов на первый и второй входы логической схемы наклонов на ее выходе возникаег импульс, который подается на вход сброса счетчика 4 наклонов и на счетные входы счетчика 8 ординат и реверсивного счетчика 12. Счетчик наклонов в отношении импульса сброса работает как управляемый генератор импульсов, причем частота следования импульсов задается при помощи дешифратора 5 наклонов и переключателей б наклонов, а длительность работы с данной частотой задается выходным сигналом дешифратора 2 отрезков через первый вход логической схемы 7 наклонов, т. е. в течение воспроизведения данного...

Номер патента: 249076

Опубликовано: 01.01.1969

Авторы: Институт, Нагайцев, Петрович, Радченко, Самен, Слепых

МПК: G06G 7/50

Метки: вентиляционныхсетей, моделирования

...18.Блок источников питания содержит 40 обособленных регулируемых источников, каждый из которых состоит из вторичной обмотки 14 силового трансформатора 15, выпрямителя 1 б, 25 собранного по мостовой схеме на диодах,потенциометрах 17, выходных штекерных гнезд 18 и выключателя 19. Контроль подаваемого в сеть источником напряжения производится тем же измерительным прибором 7. Включе ние,на замер осуществляется переключателем249076 Предмет изобретения Тимохина Корректоры: А, Абрамова и Л. КорогодНанкина ставитель да Заказ 3430/8 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобре 1 ений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5 ия, пр. Сапунов Тип 20 и тумблером 11 в положении Ч. Изменение пределов измерения...

Номер патента: 249077

Опубликовано: 01.01.1969

МПК: G06G 7/02, G06G 7/625

Метки: воспроизведения, запаздывания

...схема предлагаемого устройства. 25Оно содержит ряд параллельно включенных пассивных дифференцирующих КС-цепей 1 с кратными постоянными времени, число которых определяется желаемой точностью воспроизведения запаздывания. 30 В данном устройстве число КС-цепочек равно четырем, что обеспечивает достаточно высокую точность работы устройства.Выход первой и третьей КС-цепей через суммирующий усилитель 2, а выходы второй и четвертой КС-цепей непосредственно подклю чены к входам суммирующего усилителя 3 постоянного тока, выход которого подключен к масштабирующему усилителю 4. Кроме того, ко входу усилителя 3 подключена через делитель на резисторах 5 и б общая точка, объединяющая входы цепей. Входной сигнал подается на 1 хС-цепи через делитель на...
