G06G — Аналоговые вычислительные машины

Номер патента: 279181

Опубликовано: 01.01.1970

Авторы: Пудовкин, Электрометрии

МПК: G06G 7/22

Метки: величин, комплексных, моделирования, суммирования

...иотеициометром 1 б, с его коитдктиЙ движок жестко прикреилеи к коитдктиой вту.п(е 1 д. Ь,роме того, устройство имеет приборы 17- - 22, оградуировагпые в лицейиых и угловых величинах.Устройство работает след; ощь Ооразом.Для того, чтобы осуществить действие сложения двух комплексных величин в любом устройстве, необходимо иметь элементы, моделирующие аргумент и абсолютное значение модуля.В предлагаемом устройстве для задания .двух комплексных вели иш имеются полукруглые и пластиичатые потепциомстры. С помощью потецциометров 4 и 5 зддаотся аргумент и значение модуля первого слагаемого комплексного числа, д с помощью потепциометров 14 и 16 - втооого слагаемого комплексного числа. Потеициометры 9 и 10, расположенные па другой стороне...

Номер патента: 279182

Опубликовано: 01.01.1970

Авторы: Жуковский, Научно, Проектко, Себко

МПК: G06G 7/26

Метки: нреобразователь, функциональный

...сигнала в блоках 5 ц 6 соответственно, Полученный на выходе блока б сигналпостоянного тока, пропорциональный входно 15 му напряжению, подается на вход нелинейного блока 7 на тиристорах. Блок 7 выполнен ввиде ряда параллельно включенных ячеек,каждая из которых представляет собой последовательно включенные тцрцстор 8 и резпс 2 д тор 9. Во входной части нелинейного блокапоследовательно с управляющими цепями тиристоров включены линейные резисторы10, настроенные на открывание соответствующего тиристора прц определенном напряжениивходного спгцала. Выходы шунтцрующих цеИкатпочек подключены к блоку 11 линейных резисторов, величины которых устанавливаются всоответствии с заданной аппрокснмируемойЗО кривой,. 279182- 5О г К 44 е. 3+б- ----- б - с Ф...

Номер патента: 279183

Опубликовано: 01.01.1970

Авторы: Аэрономии, Институт, Лютенко

МПК: G06G 7/24

Метки: формирования

...за эти интервалы арактеристика логарифмирования укладыва лась в заданный диапазон изменения интенсивности.Применение описываемого способа исключает появление систематической ошибки за счет дрейфа уровня постоянной составляющей 10 в телеметрическом канале. Исключаются также баллистические ошибки при измерения быстрых вариаций интенсивности, поскольку в электрической семе отсутствуют цепи с большими постояппыми времени интегрирования, 15 Кроме того, логарифмирующая схема оказыгает определенное выравнивающее воздействие па первоначально случайный закон следования импульсов, за счет чего удается снизить требования к разрешающему времени телемет рического качала и оконечной регистрирующей аппаратуры.Сущность способа поясняется...

Номер патента: 279184

Опубликовано: 01.01.1970

Авторы: Выдрин, Гросман, Ижевский, Сажин, Свинов

МПК: G06G 7/48

Метки: библиотека, техническая

...с графцтовым наконечником, закрепленным па каретке 6.Возвратно-поступательное движение карет кц 6 осуществляется следящей системой, которая включает в себя задатчпк 1:3 для установки выбранного потенциала, фазочувствцтельцый усилитель 14, модель 15 цз электропроводцой бумаги ц блок питания 16, обеспечц вающци цужпос напряжение в электрической цегш.Работа предлагаемого устройства происходит следующим образом,На диск 1 накладывается модель 15 цз 20 электропроводцой бумаги, на которой нанесены (например, сплавом Вуда) контур исходной заготовки (внешний) и контур окончательного профиля (внутренний), после чего диск 1 посредством двигателя 5 через редук тор 4 приводится во вращение с постояннойскоростью. Одновременно с блока питания 16...

Номер патента: 279185

Опубликовано: 01.01.1970

Авторы: Ильченко, Мацевитый, Прокофьев, Суетин, Харьковский

МПК: G06G 7/48

Метки: граничных, задания, нелинейных, условий

...стабилизатора тока 4, который вырабатывает ток, пропорциональный поданному на его вход напряжению,Устройство для задания нелинейных граничных условий, содержащее функциональные 20 преобразователи, подключенные ко входамблока умножения непосредственно и через сумматор и управляемый стабилизатор тока, отличаощееея тем, что, с целью расширения класса решаемых задач, оно содержит блок 2 Б нелпнейностей, вход которого подключен к управляемому стабилизатору тока, а выход соединен с сумматором. Известно устройство для задания нелинейных граничных условий, содержащее функциональные преобразователи, подключенные ко входам блока умножения непосредственно и через сумматор и управляемый стабилизатор тока.Известное устройство не позволяет...

Номер патента: 279186

Опубликовано: 01.01.1970

Автор: Яковлев

МПК: G06G 7/48

Метки: для1

...двухполюсника нафцг. .Двухцо,0 цп( 1 состоит из источника 2 5тока 15 с регулируемым внутренним сопротБдением,3, наГпужеццОГО пд песколы(0 параллельных БеБе, кджлал цз котор х включаетсл (имеет заддццуо проводимость) лишь1;осле того, кдк папрпкение (1 ца Выходных 10зжихдх лвхпол 10 сника 1 достигнет оп 1 сдслсццого, устанавливаемого цри настройкекаждой ветви, уровня. Прц изменении цагрузочцого резистора 4 от О ло со здв симость(/(1) имеет вцд (см. фиг. 1). Так, при коротзамыкании нагрузи ток Б нагрузке равен 1; при увеличении сопротивления нагрузки появляется напряжение К а ток 1 уменьшается вследствие перераспределе 1 я тока 1между ветвью с резистором 3 и нагрузкой 4. 20Все ветви с диодами не проводят. Далысйшссувеличение сопротивления...

Номер патента: 279187

Опубликовано: 01.01.1970

Авторы: Васильев, Институт, Клепикова, Костевко

МПК: G06G 7/122

Метки: неоднородных, оптимального, распределения, ресурсов

...значениями огранич ний с;. Устройство работает следу Пусть величины источник д - б равны Ь;г, а значения приняты такими, что падения двухполюсниках с резистора никами напряжения 7 - 8 де а, =- - 1 п(1 - тег); тег,.применения ресурса г-го вида В этом случае в элек раженной на чертеже, в чения задачи оптимал г:еоднородных ресурсов ности полученного реш279187 Сосгавитель ВейцТеглред А. А. Камышнико едактор Ь, С, Нанкин О. И, У Коррект Закан 3225/2 Тираж 480ЦНИИПИ Комитета по делам изобрете ий и открытий прп СоветеМосква, Ж, Раушская иаб., д. 4/52 Подписноеинистров СССР Типография, пр. Сапунова Величины источников напряжения 7 - 8, обеспечивающие соблюдение условий оптимальности, определяются с помощью интерационного процесса, сущность...

Номер патента: 279188

Опубликовано: 01.01.1970

Авторы: Быков, Славинский

МПК: G06G 7/19, G06G 7/52

Метки: аналого-цифровой, коррелятор

...из постоянного напряжения исследуемого. Туда же подается постоянное напряжение, величина которого выбирается большей,т 0 чем максимально возможный выброс случайного процесса.Суммарное напряжение поступает на входсхемы 3 запоминания в канале времени. Разностное напряжение подается на вход схемы15 4 запоминания в канале частоты. На схеме 3запоминания фиксируется мгновенное значение суммарного напряжения,С задержкой, равной аргументу корреляционной функции, вводимой с помощью уст 20 ройства 5 регулируемой задержки импульса,схема 4 запоминает разностное напряжение.Напряжения с выходов запоминающих схемподаются соответственно на преобразовательб напряжения в длительность и преобразова 2 ч тель 7 напряжения в частоту,На выходе преобразователя...

Номер патента: 279189

Опубликовано: 01.01.1970

Автор: Овс

МПК: G06G 7/68

Метки: изгибаемого, моделирования, стержня

...(1 - 1, 2 - 2, см. фиг. 2):Аправ АлевОВправ Влев Оь (1)(ДЕ краев з Ятлрав - ПОПЕРЕЧНЫЕ СИЛЫ СЛЕВа Исправа от 1-го узла. Суммирование токов, соответствующих поперечным силам по концам стержней, производится на сумматоре-сравнителе, выполнен 279189 ном ца реверсивном магнитном усилителе сгальванически нс связанными между собойшестнадцатью обмотками,Изгибасмый стсржсць постоянного сечения5 (фпг, 6), находящийся под действием произвольной нагрузки, с концами, повернувшимисяца углы (рА и (рв и переместившимися по вертик(1 ли ца величины оА и ов, характеризуетсяследу(ощей известной системой уравнений;10 ЛА. 4 яЬА + 2 аЬВ - 62 (бв - оА) - ЛА ,Лв = 2 аЬА + 4 аЬВ - 6 д (в - А) + Яв ,- ВОА = - Вба А+Вба-,в -12 а15 - В --- (Ов - бА) ВЯА 11- ВЯВ =...

Номер патента: 280064

Опубликовано: 01.01.1970

Авторы: Герасимов, Кузин, Летунов, Черн

МПК: G06G 7/122, G06G 7/48

Метки: вероятностного, моделирования

...(прибор обслуживания занят), а выходной триггер - в нулевое состояние. Импульс на нулевом входе выходного триггера распределителя приходит в интервале между двумя импульсами единичного входа (второй импульс на единичный вход приходит с вентилей каналов после линии задержки), Таким образом, выходной триггер канала распределителя фиксирует наличие свободного канала (нулевое состояние) и занятого (единоличное состояние). При освобождении прибора обслуживания (канала) на нулевой вход входного триггера подаются два импульса установки. При отсутствии повторной установки освобождения канала воспринималось бы как наличие заявки на его входе.Выходы выходных триггеров распределителя управляют вентилями, стоящими последовательно в цепи...

Номер патента: 281016

Опубликовано: 01.01.1970

Авторы: Графов, Мидлер, Соколов

МПК: G06G 7/625

Метки: задержки, сигнала, электрического, электрохимический, элемент

...показано на фиг, 2. Наэлектроды 4 и 5 от источника тока подаются входные сигналы, На электроды б - 8 подается питающее напряжение. Выходные сигналы фиксируются измерителем, включенным в цепь электрода 8.Прохождение электрического тока через цепь входных электродов 4 и 5, в результате электрохимических реакций на этих электродах, вызывает изменение концентрации реагирующего вещества в потоке электролита, причем знак изменения концентрации соответствует полярности напряжения, приложенного к электродам 4 и 5. Например, при использовании системы йод-йодид и полярности, указанной на фиг. 2, в канале 2 концентрация йода повышается, а в канале 1 - понижается. Так как электрический сигнал, снимаемый с электродов б и 7, пропорционален...

Номер патента: 281017

Опубликовано: 01.01.1970

Авторы: Математики, Сруогис, Черн

МПК: G06G 7/12, H03K 5/24

Метки: однонолярныхсигналов, упорядочения

...можно использоватьи для упорядочения сигналов отрицательной5 полярности; для этого необходимо изменитьполярность включения диодов,Схема выделения максимального сигналапредставляет собой суммнруюше-ннвертирующнй блок. Суммирующе-инвертнрующне блоки10 1, 2, 3 н диоды 11, 12, 13 образуют первую ступень выделения максимального сигнала, навходы которой поступают параллельно входные сигналы. Коэффициенты усиления всехблоков равны единице. Выходы первой ступе 15 нн выделения макспмального сигнала соединены с соответствующими входамн последующих ступеней, Выходы второй ступени, которая состоит из суммнрующе-инвертирующнхблоков 4, 5, б и диодов 13, 14, 15, соединены с20 соответствующими входами третьей ступени(суммирующе-инвертирующие блоки 7,...

Номер патента: 281019

Опубликовано: 01.01.1970

Авторы: Вихишэа, Киселев, Курипченко, Мпк, Рижский

МПК: G06G 7/48

Метки: граничных, задания, условий

...к точкам модели.На чертеже показана принципиальная схема предлагаемого устройства.Устройство состоит из согласующих трансформаторов 1, усредняющих конденсаторов 2, универсального нелинейного функционального преобразователя 3 постоянного напряжения, запоминающих конденсаторов 4, ключей 55, ламп бб модуляторов, выходных трансформаторов 7, подключенных к модели 8, резпсто ров 9 установки рабочей точки, резисторов 10установки масштаба тока и диодов 11.Устройство работает следующим образом.1-1 а первичной обмотке трансформатора 1образуется разность напряжения ЬС 0 - Кко торое после трансформации через диод 11 наконденсаторе 2 дает среднюю величину напряжения 112= (У, - 11)р, где р - коэффициент трансформации при условии,что 112 равно...

Номер патента: 281020

Опубликовано: 01.01.1970

Авторы: Жук, Ферт

МПК: G06G 7/48

Метки: игла, измерительная

...а так как при работе необходимо настраивать приборы, это еще больше усложняет работу оператора. Кроме того, проколы в бумаге при большом числе точек приводят к искажению истинной картины потенциального поля,Цель настоящего изобретения в разработке измерительной игл щей проколы бумаги и надежи щей точки без лишних операций Это достигается тем, что предл содержит измерительную полос ную красителем, внутри котор токопроводящее острие, фикс утопленном положении. Описываемая игла представленОна состоит из пера 1, подвижного острия 2,корпуса 8, токопроводящей шинки 4 со штекером о, Кроме того, игла содержит возвратнуюпружину б, устройство 7, фиксирующее острие5 в верхнем положении, отражательное кольцо 8,препятствующее попаданию красителя в...

Номер патента: 281021

Опубликовано: 01.01.1970

Автор: Чантури

МПК: G06G 7/48

Метки: задач, интегральной, краевых, решения, форме

...в соответствии саналитическим написанием функции; 2 и 3 -генераторы пилообразного напряжения, задающие координаты точек х у г в которыхищется решение; 4 - генератор пилообразногонапряжения, с выходя которого поступает сигнал ця входы ,:функциональных преобразователей; 5 - 7 - функциональные преобразователи,задающие координаты точек, по которым задано граничное значение; 8 - функциональный преобразователь, воспроизводящий граничное значение по области; 9 - блок умнокения; 10 - интегратор; 11 - ключевая схема;12 - двусторонний ограничитель; 13 - стандартное электроннолучевое индикаторное устройство; 14 - 17 - функциональные преобразователи; 18 - 20 - множительные устройства;21 и 22 - сумматоры; 23 - делитель.Рассмотрим работу...

Номер патента: 281022

Опубликовано: 01.01.1970

Авторы: Веников, Иванов, Кузнецов, Московский

МПК: G06G 7/63

Метки: моделирования, синхронной, электрической

...если э.д. с. ф в обмотке якоря коллекторной машины отвечает уравнению 1 ф - ф гф Уф,где гф - значение активногоданной фазе;Уф - напряжение фазы.Такая величина э, д. с. создмотку возбуждения коллектодается ток гв, определяемыйтс,р Гф+ Уф281022 едактор Л. А. Утехин оставитель Е. В. Тимохи ректор Л. Б. Бадылама НИИП аказ 340 аж 4 Подписное Типография, пр. Сапунов Ф - основной поток машины;и - скорость;та - сопротивление якоря;га - дополнительное сопротивление в цепиякоря;С, - коэффициент. Ток в обмотке возбуждения коллекторной машины формируется с помощью сумматора С и усилителя У (на чертеже дана схема соединений в цепи обмотки возбуждения для одной фазы устройства моделирования УМ, для других фаз она одинакова).Коэффициенты передачи по...

Номер патента: 281023

Опубликовано: 01.01.1970

Авторы: Виленкин, Трхё, Штеренберг

МПК: G06G 7/19, G06G 7/52

Метки: корреляционныхфункций

...- код; 4, 5 - блоки задержки на время усреднения; б, 7 - блоки задержки на время аргументов корреляцпопной функции; 8 - вычислительный блок; т 5 9, 10, П - коммутаторы, 12 - блок памяти.Исследуемые процессы х и у преобразуются по сигналу от блока 1 с помощью преобразователей 2 и 8 в дискретные коды х(1 с Л 1) и у(АМ); одновременно пз блоков задержки 20 4 и 5 выбираются коды исследуемых процессов, задержанные на время усреднения х(111 - рМ) и у(ЙМ - рЛ 1), а на их места записываются вновь произведенные отсчеты.Выходы блоков 8 и 5 соединяются блоками 25 задсржки б и 7, которые могут быть выполнены, например, на сдвигающих регистрах, В вычислительном блоке 8 в проме;кутке между последовательными отсчетами процессов все измсряемые...

Номер патента: 281550

Опубликовано: 01.01.1970

МПК: G06G 7/184, G06G 9/00

Метки: дифференцирующее, устройствог

Номер патента: 281604

Опубликовано: 01.01.1970

Авторы: Баурин, Голубев, Завь

МПК: G06G 7/02, H01C 10/00

Метки: погрешности, потенциометров, функциональной

...блока компенсации 4выдают на выходе напряжения одной и тойже полярности, то при отрицательной полярности измеряемого сигнала одновременно сподключением блока компенсации 4 переклю.чатель б меняет полярность напряжения, пи 30 тающего мостовую схему.3Схема синхрочизации 15 регулирует сопротивления в плечах резистивного делителя напряжения блока компенсации 4 так, что напряжение на его выходе изменяется, постепенно приближаясь к измеряемому.Измеряемый и компенсирующий сигналы сравниваются на фазочувствительпом усилителе д, и при достижении равновесия на схему синхронизации 15 из фазочувствительного усилителя 3 поступает сигнал, прекращающий процесс измерения компенсации), Результат измерения, т, е. величина выходного напряжения...

Номер патента: 281891

Опубликовано: 01.01.1970

Авторы: Хворост, Циммерман

МПК: G06G 3/00

Метки: оси, поворота, прибор, угла, электрокардиограмм

...на фиг. 2 - цилиндрический барабан; на фиг, 3 - часть таблицы, помещенной на барабане.5Прибор содержит корпус 1, внутри которогона оси 2 помещен цилиндрический барабан 3.Барабан можно поворачивать с помощью рукоятки 4, сидящей на оси. В верхней части 10 корпуса имеются прорези б и б. Прорезь б служит для считывания значений углов поворота оси ЭКГ, помещенных в таблице, которая нанесена на наружной цилиндрической поверхности барабана (см. фиг. 3). В верхней строке 15 этой таблицы показаны значения величиныЯКЯ в правом отведении. В прорези б перемещается движок 7 с двумя стрелками 8 и 9.Рядом с прорезью б расположена таблица О, значений величин ЯКЯ в третьем отведении, 20 При пользовании прибором измеряют величину и знак ЯКЯ первого...

Номер патента: 281906

Опубликовано: 01.01.1970

Авторы: Бучик, Нованкевич

МПК: G06G 7/04

Метки: аналоговые, ввода, вычислительные, графической, информации

...содержит генератор 1 запускающих импульсов, тиратронный распределительформирователь 2 импульсов и подключенное к нему поле 3 линейных потенциометров.Выходы потенциометров включены на входыоперационных усилителей 4 и б первого канала, осуществляющего преобразование первой кривой, и усилителей б и 7 второго канала (преобразующего вторую кривую).Выходы усилителей 4 и б посредством ключей 8 и 9 коммутируются со входами усилите лей 10 и 11, выходы которых подключены ковходам суммирующего усилителя 12, с выхода которого снимается напряжете, соответствующее первой кривой.Аналогично выходы усилителей б и 7 через 5 ключи 13 и 14 и усилители 1 б и 1 б соединеныс усилителем 17, выходное напряжение которого соответствует второй...

Номер патента: 281908

Опубликовано: 01.01.1970

Авторы: Спиридонов, Суслова

МПК: G06G 7/52

Метки: патевтно-техшчеснйябиблиотека

...-по делипеля. Отсутспвпе напряжения на,выходе 1-го элемента 4 будет иметь место при всех прочих комбинациях входного сигнала. Смена знака напряжения с минуса на плюсв средней точке 1-то делителя 1 вызьпвает:появление единицы на выходе (1 - 1) -,го элемента 4 и нуля на выходе г-по элемента. Наоборот, смена знака напряжения в этой точке с плюса на минус вызывает появление единицы на выходе 1-го элемента и нуля на выходе (с - 1)-го элемента. Чувствительность к смене знака входных напряжений в элементе 4 должна выбираться из условия обеспечения строгой н надежной последовательности срабатывания двух соседних элементов при минимальной вилке нечувствительности между ними. При выполнении этого условия в каждый момент времени может быть...

Номер патента: 281909

Опубликовано: 01.01.1970

Авторы: Зеленский, Зуев, Кривов, Удавихин, Чазов

МПК: G06G 7/64

Метки: агрегатов, аналоговое, аппаратуры, испытания, комплекта, топливной

...расходу топлива насоса-регулятора 32. Расход преобразуется в непрерывный электрический сигнал при помощи датчика 24 и преобразователя 25. Динамическая коррекция сигналов производится при помощи блоков 14 - 18,При переводе рычага 33 насоса-регулятора 32 в сторону увеличения оборотов (дача приемистости) производительность агрегата растет, и при включенных двигателях и питании аналогового устройства увеличивается выходное напряжение усилителя 11, которое преобразуется за счет блоков 19 и 21 нелинейности в напряжения, пропорциональные оборотам первого и второго каскадов П, и П,. Откорректированные динамически напряжения, пропорциональные оборотам первого и второго каскадов, снимаются с усилителей 9 и 12 соответственно и подаются на...

Номер патента: 282522

Опубликовано: 01.01.1970

Авторы: Гульбинас, Рупайнис, Сатк

МПК: G06G 7/04

Метки: коммутации, напряжений

...одним выходом, а для полученияпротивоположного сигнала использовать операционный усилитель модели с коэффициентом усиления, равным 1, Усилитель,3 обычно берется из модели. Каждый диодно-резистив ный ключ 5, в свою очередь, состоит из входного резистора 9 и опорного 10, диодов управления 11 и 12, подключаемых к соответствующим каскадам смесителей напряжения, ипроводящего коммутируемый сигнал диода 13, 20 подключаемого к выходной шине 14 коммутатора.К резисторам 7 смесителей напряженияподводится соответственно положительное и отрицательное напряжение - с 1 и +11 (обыч но У = 100 в или 25 в и берется из аналоговычислительных машин), в,другие концы смесителей напряжения подается переменное напряжение. К каждому диодно-резистивному ключу 5...

Номер патента: 282753

Опубликовано: 01.01.1970

Автор: Чупраков

МПК: F15C 1/08, G06G 5/00

Метки: аналоговый, струйный, усилитель

...дроссели с магистралью питания усилителя.В предлагаемом устройстве для регулировки струйного усилителя используется эффект отклонения струн, вытекающей из короткого насадка: за счет несимметричности канала, подводящего воздух к отверстию, поток к питающему соплу подается по двум встречным каналам, г, которых устанавливаются дроссели, перераспределяющие поступающие к соплу потоки. Такое выполнение устройства регулировки позволяет в процессе работы плавно и в широком диапазоне регулировать нуль струйного усилителя без изменения внешних 10 характеристик.Схема предлагаемого усилителя представлена на чертеже. На схеме показаны: струйнь 1 й аналоговый усилитель 1, магистраль подачи воздуха на питание О, каналы управле ння У и приемныс...

Номер патента: 282754

Опубликовано: 01.01.1970

Авторы: Гальперин, Дмитриев, Стрижевский

МПК: G06G 7/00

Метки: диффузионного, типа, электрохимический

...примера.Обший объем электролита, заключенного вкорпусе 1, разоит на отсеки 2 и 3. В отсеке 2 10 размешены электроды 4 и 5, образуюшие электрохимический диод, а в отсеке 3 размещен управляющий электрод б, Все электроды выполнены из инертного материала, образующего с электролитом обратимую окислительно восстановительную систему.При подаче управляюших сигналов междуэлектродом б и наибольшим по плошади из электродов 5 диода, в рабочем отсеке 2 происходит изменение концентрации ионов, опреде ляоших ток. Чтобы изменять тнп проводимости диода, выбирают исходный состав электролита н вид управляюцего сигнала таким образом, чтобы в один период управления в отсеке 2 преобладала одна нз форм ионов 25 оксленная илн восстановленная), а в...

Номер патента: 282755

Опубликовано: 01.01.1970

Авторы: Пудовкин, Электрометрии

МПК: G06G 7/22

Метки: потенциометр, синусно-косинусный

...вдоль одного витка, то изменения величины сопротивления практически не происходит, что приводит к накоплению ошибки, например, выходного напряжения потенциометра.Целью изобретения является устранение указанной погрешности выходного параметра вблизи значения 90 и 0 соответственно для синусных и косинусных выходных напряжений. С этой целью к двум узким противоположным сторонам пластины, которые параллельны виткам намотки сопротивления, прикреплены изоляционные планки. Основная . пластина и две дополнительные планки образуют общую плоскость на стороне рабочей части потенциометра. На каждой планке намотано сопротивление, так что витки каждой планки перпендикулярны виткам сопротивления основной пластины.На чертеже показана схема...

Номер патента: 282756

Опубликовано: 01.01.1970

Авторы: Воскобойникоз, Ованесьп, Фабрикант, Хрущев

МПК: G06G 7/12

Метки: решающее, электромеханическое

...являются входнымп для зяда 1 ощего напряженпя.14 с пут: г 1 агпитного потока электрмаг 11- 20 тов, например под полюсами, устапо леныпрсобраЗОВатели 7 маГнптп 10 ГО потока в э.д.с.датчики Холла, феррозопды, магп:тье ре- ЗИСТОрЫ и т. и.), ВЫХОДЫ КОтОрЫХ ОбсгдЕПЬ в общую выходную цепь решающего устрой ства.Устройство работает следукнцпм образом.ПВИ Вран ЕПИИ ПОЛОГО потопа В Г 12 ГПТНОМпо.е постоянных магнитов, мстяновленньх и, про ОИной оси, т. е. По оси с;ггетри 1, про,;О ;СДЯПсй сСРЕЗ ПОСТО 1 НГЫР Г 2 Г 1:1 Г 1.1, В НЕ.; ВОЗ.282756 Составитель И, ШелипоТекред Л. В. Куклина Царьков ррсктор Редактор Ч. Андреева Заказ 3432/8 - 71 Изд. ЛЪ 158 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров...

Номер патента: 282757

Опубликовано: 01.01.1970

Авторы: Зарипов, Рашидов, Ураксеев, Хасанов

МПК: G06G 7/162

Метки: множительное, четырехквадрантное, электромеханическое

...2 - проиллюстрирован принцип егоработы.5 В пазах плоской неподвижной части магнитопровода 1 помещены витки 2 двух последовательно и встречно включенных секций измерительной обмотки. Эти витки распределеныравномерно в одной плоскости, причем пло 0 щадь контура последующего витка обмоткибольше площади предыдущего витка. Сосредоточенная обмотка 3 возбуждения, охватывающая плоский неподвижный ътагнитопровод,расположена в его средней части. Подвижная5 часть 4 мапнитопровода имеет С-образнуюформу и может перемещаться по плоской поверхности неподвижного магнитопровода вдвух взаимно перпендикулярных направлениях, определяемых координатами х и д отно 20 сительно оси симметрии системы,При питании обмотки возбуждения с числомвитков ти,...

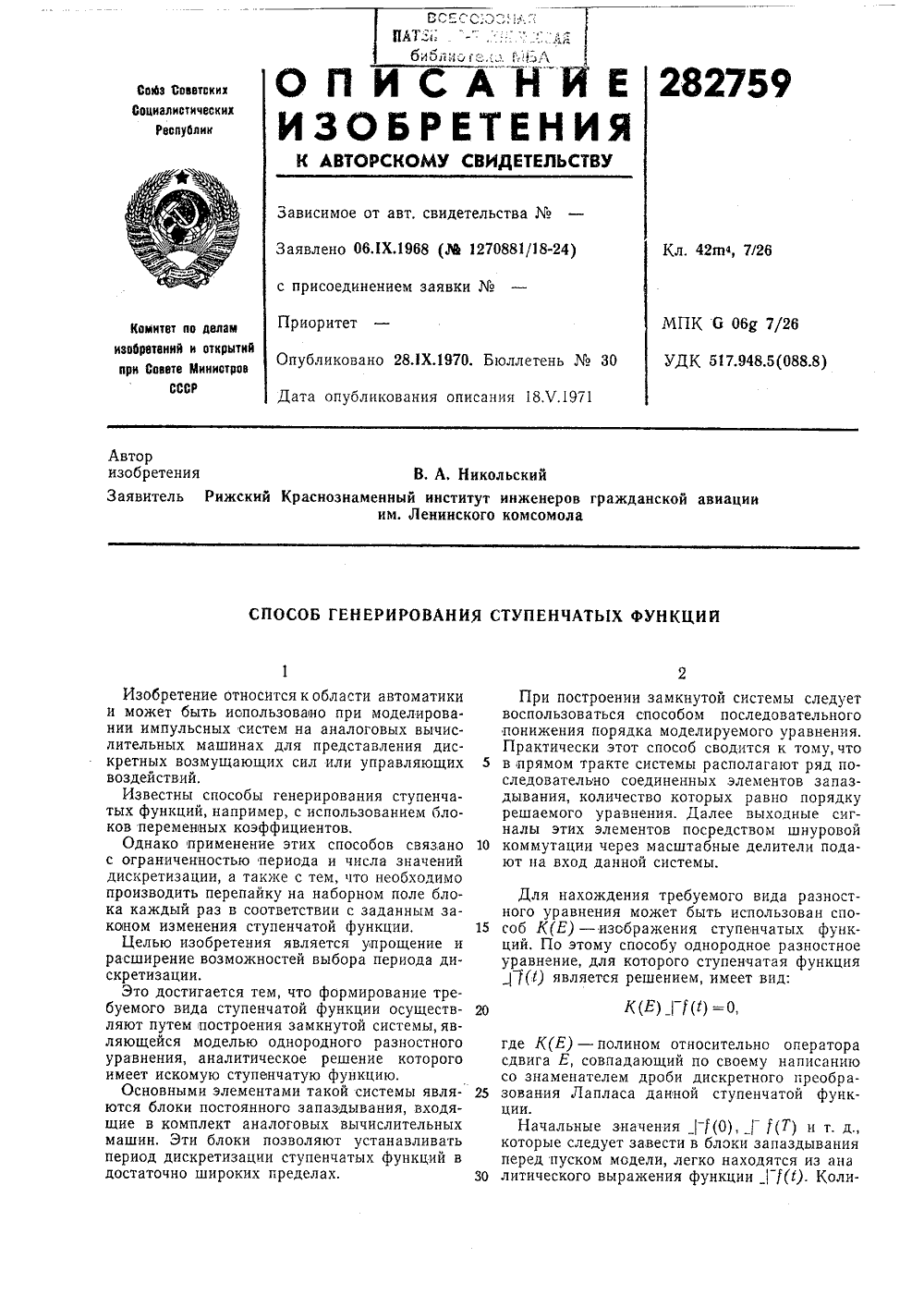

Номер патента: 282759

Опубликовано: 01.01.1970

Автор: Никольский

МПК: G06G 7/26

Метки: генерирования, ступенчатых, функций

...периода и числа значений дискретизации, а также с тем, что необходимо производить перепайку на наборном поле блока каждый раз в соответствии с заданным законом изменения ступенчатой функции. 15Целью изобретения является упрощение и расширение возможностей выбора периода дискретизации.Это достигается тем, что формирование требуемого вида ступенчатой функции осуществ ляют путем построения замкнутой системы, являющейся моделью однородного разностного уравнения, аналитическое решение которого имеет искомую ступенчатую функцию.Основными элементами такой системы явля ются блоки постоянного запаздывания, входящие в комплект аналоговых вычислительных машин. Эти блоки позволяют устанавливать период дискретизации ступенчатых функций в...
