Генератор функций

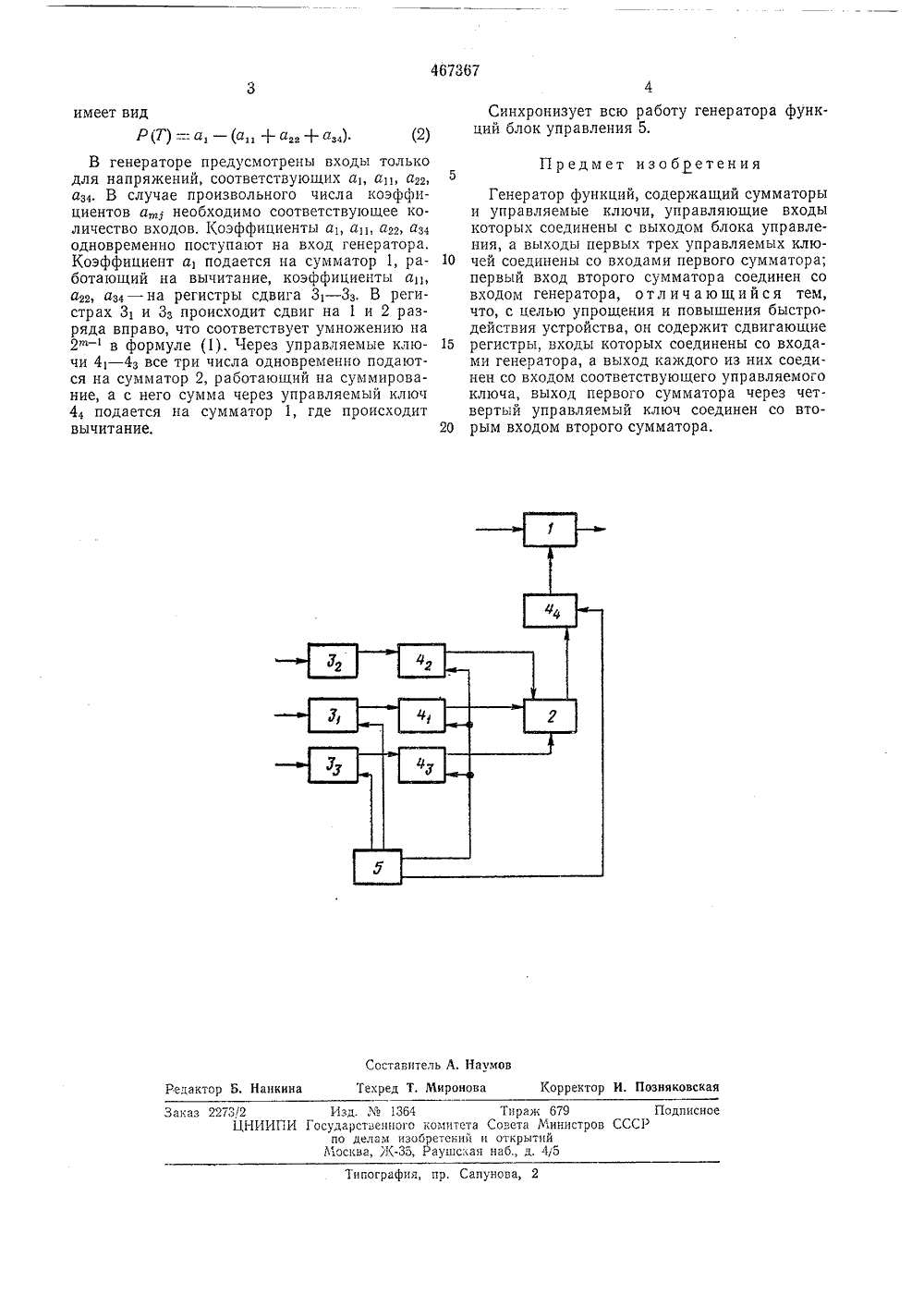

Союз Советских Социалистических Республик(51) М. Кл. б 06 д 7,2 аявлено 20,02,74 (21) 1998753,18-2 нием заявки Мо с присое оеударственнын комнте овета Министров СССР 23) Приоритетпубликовано 15.04,75. Бюллетень Меата опубликования описания 06.08.7 УДК 681,335.8) =а,+, 2"т=г /=1 Изобретение относится к области вычислительной и измерительной техники, может быть применено в системах автоматики.Известен генератор функций, содержащий сумматоры и управляемые ключи, управляющие входы которых соединены с выходом бло. ка управления, а выходы первых трех управляемых ключей соединены со входами первого сумматора; первый вход второго сумматора соединен со входом генератора,Такой генератор имеет сравнительно сложную схему и малое быстродействие из-за применения в нем умножителей и генератора ортогональных функций,Предложенный генератор функций с целью упрощения и повышения быстродействия содержит сдвигающие регистры, входы которых соединены со входами генератора, а выход каждого из них соединен со входом соответствующего управляемого ключа; выход первого сумматора через четвертый управляемый ключ соединен со вторым входом второго сумматора.На чертеже показана блок-схема генератора, который содержит два сумматора 1 и 2, регистры сдвига 3, - 3 управляемые ключи 4 - 44 и блок управления 5.Предложенный генератор функций предназначен для синтезирования функций по коэффициентам Хаара на скользящем интервале,в котором благодаря особенностям этих функций в явном виде отсутствует генератор функций Хаара и умножители, Процесс умножения заменен сдвигом чисел на требуемое число разрядов в регистрах чисел, что увеличивает быстродействие предлагаемого генератора и позволяет реализовать более простую схему на элементах цифровой техники,Генератор функций работает следующим образом.Функции в любой момент времени синтезируют по следующему соотношению Х а3 1 дп Х,. (1)Умножение на 2" -соответствует сдвигу 20 чисел вправо в регистрах чисел на (гтг - 1)разрядов. Прямоугольная функция з 1 дпХ,яп имеет значение - 1 и +1, поэтому операция умножения заменяется в предлагаемом устройстве сложением и вычитанием.25 Коэффициенты а 1, аполучаемье в устройстве формирования коэффициентов разложения Хаара на скользящем интервале, подаются одновременно на вход генератора.Синтезируемая функция в момент времени ЗО Т с учетом функций з 1 дпХн,;1 в момент 7467367 Составитель А. НаумовТекред Т. Миронова Корректор И. Позняковская Редактор Б. Нанкина Заказ 2273(2 Изд. Мо 1364 Тираж 679 Подписное ЦНИИПИ Государственного комитета Совета Министров ССС 1 по делам изобретений и открытий Москва, гК, Раушская наб., д. 45Типография, пр, Сапунова, 2 имеет вид Р(Т) =.а, - (а+а+а 4) (2) В генераторе предусмотрены входы только для напряжений, соответствующих а агь а,ь а,4, В случае произвольного числа коэффициентов а,; необходимо соответствующее количество входов. Коэффициенты аагь азз, аз 4 одновременно поступают на вход генератора. Коэффициент а, подается на сумматор 1, работающий на вычитание, коэффициенты агь а, аз 4 - на регистры сдвига 3 - Зз. В регистрах 31 и Зз происходит сдвиг на 1 и 2 разряда вправо, что соответствует умножению на 2 -в формуле (1). Через управляемые ключи 4, - 4 з все три числа одновременно подаются на сумматор 2, работающий на суммирование, а с него сумма через управляемый ключ 44 подается на сумматор 1, где происходит вычитание. Синхронизует всю работу генератора функций блок управления 5. Предмет изобретения 5Генератор функций, содержащий сумматорыи управляемые ключи, управляющие входы которых соединены с выходом блока управления, а выходы первых трех управляемых клю чей соединены со входами первого сумматора;первый вход второго сумматора соединен со входом генератора, отличающийся тем, что, с целью упрощения и повышения быстродействия устройства, он содержит сдвигающие 15 регистры, входы которых соединены со входами генератора, а выход каждого из них соединен со входом соответствующего управляемого ключа, выход первого сумматора через четвертый управляемый ключ соединен со вто рым входом второго сумматора.
