Номер патента: 1654667

Опубликовано: 07.06.1991

Авторы: Авербух, Якулис

МПК: G01F 25/00

Метки: образцовая, расходомерная

...9 расхода, регистрируя таким образом прошедшее через него количество жидкости, Одновременно счетчиком 17 осуществляется счет числа импульсов от поверяемого датчика 3 расхода.При достижении заранее набранногона счетчике 13 числа импульсов пооледний вырабатывает электрическую команду, по ко16546 б 7 5 10 20 40 торой срабатывают электромагниты 6, и распределитель 5 потока возвращается в ИСХОДНОЕ ПОЛОЖЕНИЕ, От Этой жЕ КОМаНДЫ останавливаются измеритель Я воемгни и счетчик 17. Доза, набранная в виде установки на счетчике 13, обеспечивает гарантированное превышение весом идкости, слитой в весовую емкость 4, постоянного веса гирь 16, установленных на рычажном устройстве, Причем это превышение больше точности системы дозиоования, образованной...

Номер патента: 1497384

Опубликовано: 30.07.1989

Авторы: Авербух, Жильцов, Якулис

МПК: F04B 51/00, G01M 15/00

Метки: гидроагрегатов, испытания, стенд

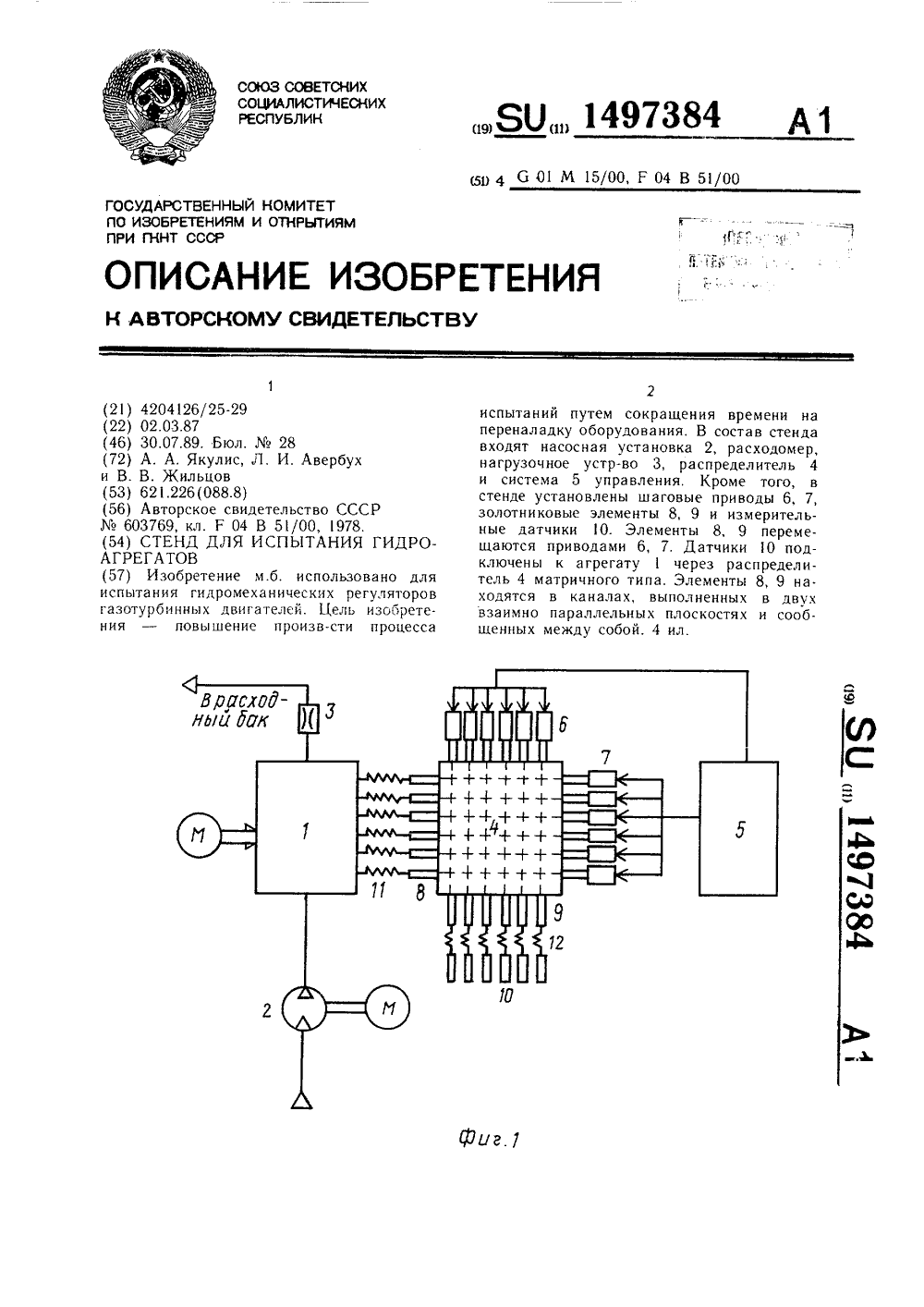

...плоскостях и сообщены между собой ка нала м и 15.В золотниковых элементах 8 и 9 для соединения датчиков и исследуемого агрегата, выполнены сверления 16 и 17, а для устранения утечек в каналах установлены уплотнительные кольца 18 и 19. Стенд работает следующим образом.Рабочая жидкость насосной установкой 2 подается на вход испытываемого гидро- агрегата 1, приводимого во вращение электроприводом. В испытываемом гидроагрегате 1 рабочая жидкость дозируется по определенным законам и через нагрузочное устройство 3 (эквивалент форсунки) сливается в расходный бак, Реализация законов регулирования обеспечивается в гидро- агрегате 1 узлами, формирующими совокупность изменяемых внутренних давлений и 5 1 О 15 20 25 перепадов давлений, которые и...

Номер патента: 1121595

Опубликовано: 30.10.1984

Авторы: Авербух, Якулис

МПК: G01M 15/00

Метки: гидроагрегатов, испытания, стенд

...с входом постоянного гидросопротивления, установленного в на-порной магистрали дополнительногонасоса на входе датчика расхода, акорректирующий насос подключен параллельно дополнительному насосу,и в его сливной магистрали установлен регулирующий золотник,На чертеже изображена схема стенда для испытания гидроагрегатов,Стенд для испытания гидроагрегатов состоит из подкачивающего насоса 1, гидравлически связанного с испытуемым агрегатом 2 и дополнительным насосом 3, соединенным через редуктор 4 с регулируемым приводом 5, датчика расхода 6, вход которого соединен с выходом испытуемого агрегата 2.Для повышения точности градуировки датчика расхода 6 стенд снабжен постоянным гидравлическим сопротивлением 7 корректирующим насосом 8 со...

Номер патента: 1118888

Опубликовано: 15.10.1984

Авторы: Авербух, Якулис

МПК: G01M 15/00

Метки: гидроагрегатов, испытания, стенд

...на входе датчика расхода, пружинным гидроаккумулятором с механизмом регулирования затяжки пружины, соединенным гидравлически с входом постоян.ного гидросопротивления, и системой управления затяжкой пружин гидроаккумулятора и сливного клапана, имеющей датчик давления, установленный на входе постоянного гидросопротивления, задающее устройство и исполнительный элемент с датчиком обратной связи, причем механизмы затяжки пружин сливного клапана и пружинного гидроаккумулятора кинематически синхронизированы.На чертеже представлена схема стенда для испытания гидроагрегатов.Стенд для испытания гидроагрегатов состоит из подкачивающего насоса 1, связанного гидравлическими магистралями с испытуемым агрегатом 2 и дополнительным насосом 3, который...

Номер патента: 981841

Опубликовано: 15.12.1982

Авторы: Ляпунов, Рожков, Рыжов, Якулис

МПК: G01M 15/00

Метки: балансом, программного, системы, стенда, тепловым, топливной

...нагнетаемое регулятором 3 через теплообменник б и магистраль 7 в обвод, в зависимости от необходимости его нагрева или .охлаждения, При этом нтеплообменнике б циркулирует постоянное количество хладагента. Сигнал, ,пропорциональный. температуре тспли-. 15ва, с выхода преобразователя 2 тем"пературы, установленного на входе .испытуемого топливного регулятора 3, :подается на вход блока 9 сравнения, , на второй Вход которого поступаетсигнал от программного задатчика 8тепловых режимов. В блоке 9 сравне-., :ния осуществляется сравнение тем.пературы топлива на входе в регулятор 3 с задаваемой перестраиваемым программным задатчиком 8 тепловых режимов, Формирование сигнала, ,пропорционального разности фактической и задаваемой тейператур,...

Номер патента: 678304

Опубликовано: 05.08.1979

Авторы: Ананьев, Жильцов, Якулис

МПК: G01F 1/00

Метки: расходомер

...11 с сумматором 5,Второй выход кодового преобразователя 11 соединен с вторым входом триггера 3 управления, выход которого 5соединен с входом кварцевого генератора 1, Второй выход счетчика б,триггер 12, одновибратор 13, шифратор 14 и второй вход счетчика импульсов б соединены последовательно, 1 Опричем второй вход триггера 12 соединен с выходом эадатчика 2 времениизмерения и первым входом триггера 3управления,Расходомер Реализует функцию преобразования частоты датчика расходав соответствии с алгоритмомс=г у е+ьгде С - измеренный массовый расход;Г - частота сигналов датчика расхода;7 - текущие значения измереннойплотности;с - интервал времени измерения;Ь - поправка, определяемая гидравлическими утечками датчика...

Номер патента: 603850

Опубликовано: 25.04.1978

Авторы: Ананьев, Сухинин, Якулис

МПК: G01F 7/00

Метки: расходомер

...стройства имеют место дополнительные погрешности, связанные с изменением градуировочных коэффициентов датчиков расхода н плотности пэд влиянием внешних факторов ( например температуры) и временных (механический износ элементов датчиков).С целью повышеНия точности измерения в расходЬмер введены блок поправки уставкн расхода и последовательно соединенные блок задания образцовой градуирэвочной характеристики расхэдэмера, блок сравнения и блок поправки задания времени измерения, подключенный к задагчнку времени измерения, вход блока сравнения соединен с регистром, а выход - через блэк поправки усгавки расхода с шнфратэрэм.603850 Составитель И, Йеткуний Техред Н. Андрейчук Корректор А. Власенко актор Э, Пя аж 872 го коми изобрет Ж 35 ф...

Номер патента: 587348

Опубликовано: 05.01.1978

Авторы: Сухинин, Якулис

МПК: G01L 11/00

Метки: манометр

...преобразователь 8, в качестве которогоможет быть использован, например, индуктивный сцеобразоьатегсь или элемент Холла,враисается соосно с осью стрелки 4 отэлекгродвигателя 10 через зубчатые шестерни 9 и 1.1 с постоянной угловой скоростью,Проходя нял отметчиками 5 и 6, бесконтакт 5цый преобразоьсстель 8 вьрабатыиает стробирующие импульсы, поступающие черезтокосъемник 14 во вторичную аппаратуру,Одновременно бесконтактный преобразователь,13, в зазоре которого вргссцяется илпульс 30ный диск 12, формирует постунаюшие вовторичную ппаратуру слспутсьсь частотакоторых пропорциональна скорости вращения,Вторичня аппаратура, в качестве котооой35может быть использован частотомер с,внешнил загсуком, преобразует поступающиеси Игсы по известному...

Номер патента: 504926

Опубликовано: 28.02.1976

Авторы: Ананьев, Беляев, Якулис

МПК: G01F 1/00

Метки: расходомер

...на гидросопротивлении остается практически постоянным или может иметь только положительный градиент, Такой эффект всегда можно обеспечить за счет подбора площади мембраны 9, профи ля иглы 10 и жесткости пружины 12. Расходомер содержит бесконтактный индуктив нератор 4, датчик 5 уде преобразования, блок 7 гидросопротивления, вы в виде мембраны 9, пр 10, диафрагмы 11, прук гидромотор 1, диск 2, ный датчик 3, тахогельного веса, стойки 6индикации, корпус 8 полненного, например, офилированной иглы ины 12 и упора 13,Известный по авт. с датчики объемного р обеспечивает устойчи значениях измеряемо Цель изобретения - измерения в области стигается тем, что в п ре выход датчика объ переменным гидросоп в,426149 расходомер, асхода и плотности, не...

Номер патента: 426149

Опубликовано: 30.04.1974

Авторы: Жильцов, Соловьев, Якулис

МПК: G01F 1/56

Метки: расходомер

...мотора с коррекцией по плотности.В известных расходомерах, содержащих датчики объемного расхода и плотности, перемножение сигналов датчиков осуществляется либо аналоговыми, либо цифровыми устройствами. Однако аналоговые устройства имеют низкую точность, а цифровые довольно сложны.Цель изобретения - упрощение схемы умножения.Это достигается тем, что расходомер содержит последовательно соединенные кварцевый генератор частоты, задатчик времени измерения, триггер управления, схему совпадения, сумматор, регистр и счетчик, соединенный с выходом триггера через шифратор. Второй вход счетчика связан с вторым выходом сумматора, а выход - с входом регистра. Второй вход схемы совпадения подключен к выходу датчика расхода, а вторые входы управляемого...

Номер патента: 241848

Опубликовано: 01.01.1969

Авторы: Колосов, Якулис

МПК: F16L 37/127

Метки: быстроразъемное, соединение

...закрепленный посредством крышки и распорной втулки, а также крючковый захват.Для повышения надежности и безопасности эксплуатации в крышке предложенного соединения выполнена полость, связанная с нагрузкой и сообщенная каналом в эластичном уплотнительном элементе с полостью, ограниченной распорной втулкой, а крючковый захват установлен на крышке и выполнен пере- устанавливаемым, что обеспечивает одновременное уплотнение и гидравлическую и механическую фиксацию,На чертеже представлено описываемое соединение в двух проекциях.Патрубок 1 обхвачен помещенным в корпус 2 эластичным уплотнительным элементом 3, зажатым крышкой 4 посредством распорной втулки 5 и крючкового захвата б. В крышке вьвполнена полость 7, связанная с нагрузкой...
