Генератор прямоугольных импульсов для динамической калибровки датчиков давления

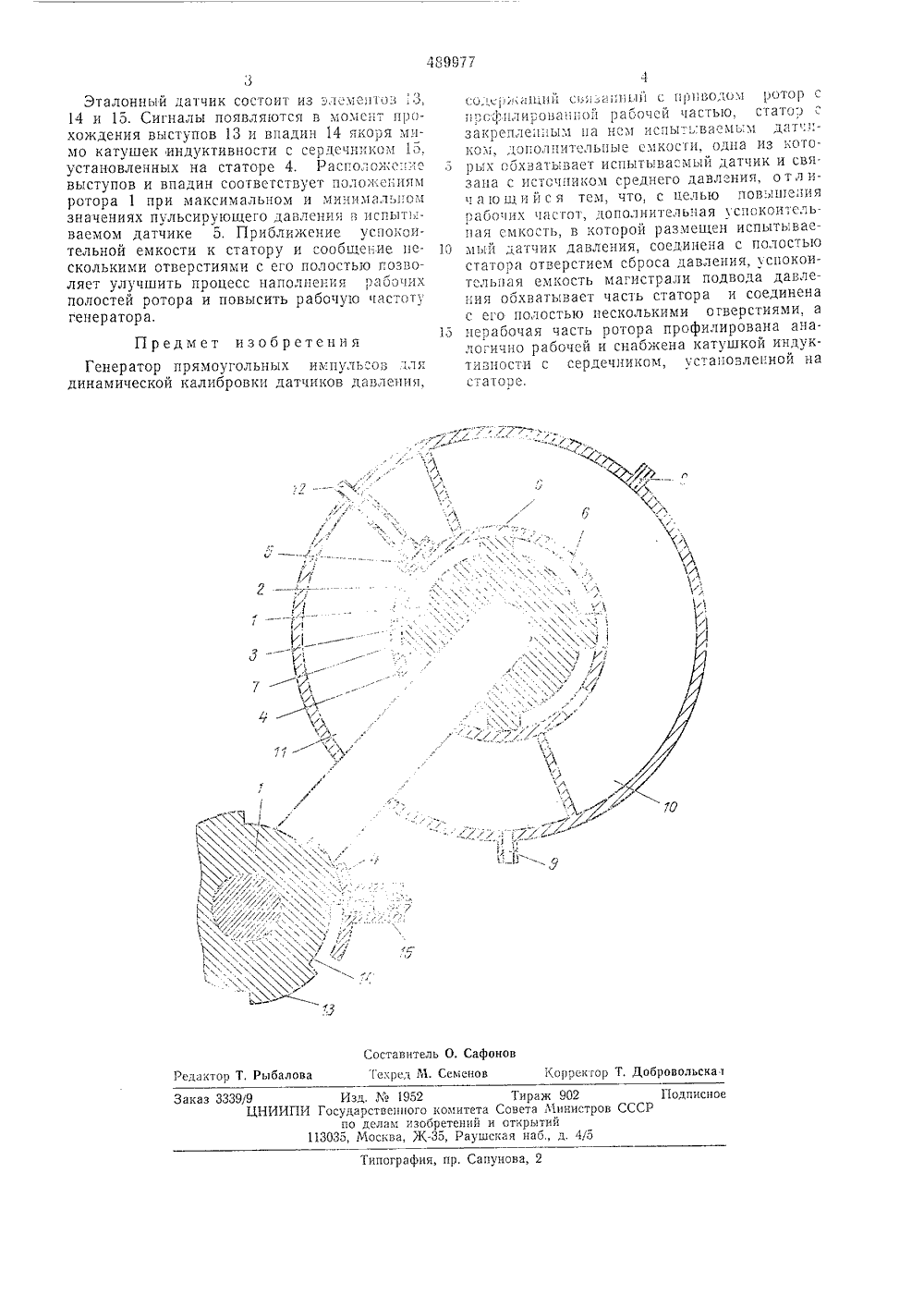

ц 489977 Союз Советскик Соииалистицеских Республик) Л. Кл. 6 011 27 Государственный комитет Совета Министров СССР(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВИНАМИЧЕСКОЙ КАЛИБРОВКИ ДАТЧИКОВ ДАВЛЕН Д схема генерат связанного с ерии которого , разделенные акрепленными 5 давления и нно для соедин е показана состоит из 1, на периф е полости 2 атора 4 с з м датчиком соответстве На чертеж Генератор дом ротораиены рабоч нами 3, и с испытываем :тиями 6 и приво- выпол- выстуна нем отверения с ротов р данной Изобретение относится к области приборостроения, в частности к устройствам для создания пульсаций давления, используемым для динамических испытаний дифференциальных датчиков давления или систем, например, в экспериментальной аэродинамике.Известные устройства аналогичного назначения не дают возможности проводить испытания на высоких частотах при условиях испытаний, близких к условиям измерений.Цель изобретения - повышение рабочих частот.Это достигается тем, что в предлагаемом генераторе дополнительная успокоительная емкость, в которой размещен испытываемый датчик давления, соединена с полостью статора отверстием сброса давления, успокоительная емкость магистрали подвода давления обхватывает часть статора и соединена с его полостью несколькими отверстиями, а нерабочая часть ротора профилирована аналогично рабочей и снабжена катушкой индуктивности с сердечником, установленной на статоре. системами 8 и 9 подво а и сброса давления.Системы подвода и сброса давления снабжены успокоительными емкостями 10 и 11 соответственно. К испытываемому датчику под соединена магистраль 12 опорного давления.На роторе 1 также выполнены дополнительные выступы 13 и впадины 14. Против нцх на статоре установлены катушки индуктивности с сердечником 15.Генератор работает следующим образом.В успокоительных емкостях 10 и 11 иполости опорного давления датчика 5 создают заданные давления соответственно через магистрали 8, 9 и 12, Ротор приводится во враще нне. Рабочие полости 2 проходят мимо отверстий 6 подвода давления и заполняются высоким давлением. 11 рц нх прохождении около датчика 5 на него воздействует импульс давления, Высокое давление действует на датчик 20 до тех пор, пока соответствующая полость несоединяется с выпускным отверстием 7.Давление в полости 2 резко падает до величины среднего давления в успокоительной емкости 11 выпуска. Таким образом, ца испытываемый датчик 5 воздействуют прямоугольные импульсы давлецця с перепадом, определяемым соотношением давлений в емкостях 10 и 11, ц частотой, завцсящей от числа обоотора и количества выступов 3. В см и 11 поддерживают давления завеличины.489 Ю 7 дГ р 1.",. 11 - р О Составитель О. Сафоно Тскред М. Семенов 1 оррсктор Т. Добровольскал едактор Т. Рыбал 1 аз 33399 Изд. Ъоз 1952 Тираж 902 Подписно ЦНИИПИ Государственного комитета Совета Министров СССР по делам 1 зобретепий и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 3ЭтаЛОННЫй датЧИК СОСтОИт ИЗ ЗЛЕМС 1 Пс 13,3, 14 и 15. Сигналы появляются в момент прохождения выступов 13 и впадин 14 якоря мимо катушек индуктивности с сердечником 15, установленных на статоре 4. Расположс:1 ис выступов и впадин соответствует положе 1 иям ротора 1 при максимальном и минимально 11 значениях пульсирующего давления в испытываемом датчике 5. Приближение успокоительной емкости к статору и сообщение несколькими отверстиями с его полостью гозволяет улучшить процесс наполнения рабочих полостей ротора и повысить рабочую частоту генератора,Предмет изобретения Генератор прямоугольных импульсов ллядинамической калибровки датчиков давления,1 О гори а 1 цпй сипза 1111 ый с п 1)11 водо 1 1 зотор с прос 1;пливоиавпо 11 рабочсй частью, статор с закрепленным па нем 11 спыт.:ваемо:и дат 111- ком, дополнительные емкости, одна из кото рых обхватывает испыть 1 васмый датчик и связана с источником среднего давления, отл ич а ю щ и й с я тем. что, с целью повышения рабочих и 1 стот 1 ополнительпая; спокон гольная емкость, в которой размещен испытывае мый датчик давления, соединена с полостьюстатора отверстием сброса давления, успокоительная емкость магистрали подвода давления обхватывает часть статора и соединена с его полостьк 1 несколькими отверстиями, а 15 нерабочая часть ротора профилирована аналогично рабочей и снабжена катушкой индуктивности с сердечником, устаповле 11 ной настаторе.
