G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1362919

Опубликовано: 30.12.1987

Автор: Кузнецов

МПК: G01B 7/16

Метки: образцах, распространения, скорости, трещин

...трещиностойкости.Цель изобретения - повышение точности.Способ осуществляется следующим образом.В образце создают концентратор, в направлении возможного распространения трещины устанавливают набор акустических преобразователей, у основания концентратора устанавливают дополнительный акустический преобра.зователь, нагружают образец, акусти г ческими преобразователями регистрируют частоту максимального сигнала дополнительного преобразователя и максимальную частоту максимального сигнала акустических преобразователей, установленных в направлении распространения трещины, зарегистрированные за время, большее длительности одного импульса акустического излучения и меньшее времени прохожде ния упругой волной расстояния между соседними...

Номер патента: 1362920

Опубликовано: 30.12.1987

Авторы: Востоков, Казанский, Мандрыка, Першин, Цетович

МПК: G01B 7/30

Метки: обрушения, откоса, углов

...содержит выполненное ввиде диска иэ изоляционного материалоснование 1, закрепленное на вертикальной стойке 2, а также свобЬднонадетый на основание 1 цилиндрическийконтейнер 3, также выполненный изизоляционного материала. Внутреннийдиаметр контейнера 3 равен наружномудиаметру дискового основания 1. Снаружи контейнера 3 коаксиально с нимзакреплена катушка 4 индуктивности,включенная в измерительную схему 5.Основание 1 снабжено фиксатором 6 положения контейнера 3, в который засыпается контролируемый материал 7.Верхняя часть контейнера 3 выполненас коническим фланцем 8.Устройство работает следующим образом,В закрепленный с помощью фиксатора 6 контейнер 3 засыпается испытуемый материал 7 и производится измерение...

Номер патента: 1362921

Опубликовано: 30.12.1987

Автор: Коваленко

МПК: G01B 11/14

Метки: зазора, турбине

...турбины.Предлагаемый способ позволяет производить замер зазоров не только между торцами лопаток вращающейся турбиныи стационарным элементом, но и между бандажными полками рядом ус", тановленных лопаток турбины. 1362 Изобретение относится к измерительной технике и может быть использовано, в частности, для измерения зазоров между бандажными полками рабочих лопаток турбины газотурбинных двигателей.Цель изобретения - упрощение процесса определения зазора между лопат" ками турбины путем использования 10 стробоскопического эффекта.На фиг. 1 изображена принципиальная схема, поясняющая предлагаемый способ определения зазора между лопатками турбины; на фиг. 2 - вид А 1 г на фиг. 1 (стыки бандажных полок лопаток); на фиг, 3 - вид Б на фиг....

Номер патента: 1362922

Опубликовано: 30.12.1987

Авторы: Митяев, Токмагамбетов

МПК: G01B 17/04

Метки: напряжений, остаточных

...следника партиями для контроля в оборудованной лаборатории механическихиспытаний.На чертеже представлены графикироста по времени нагрузки б (й) наиспытательной машине и интенсивностиХ(1) сигналов акустической эмиссиидля трех образцов, вырезанных с одного и того же участка ледника в начальный момент, через 20 и 30 ч и испытанных одновременно после храненияпервых двух образцов в течение 30 и10 ч соответственно.Способ осуществляют следующим образом.Ледник, подлежащий исследованию,разбивают на отдельные участки, накоторых через установленные интервалывремени, не превышающие в сумме допустимого времени хранения за вычетом времени на доставку образцов кместу их испытаний, вырезают образцыодной и той же ориентации; Образец,вырезанный...

Номер патента: 1362923

Опубликовано: 30.12.1987

Авторы: Багаев, Дычков, Омь, Орлов, Фомин, Чеботаев

МПК: G01B 21/00

Метки: двухчастотная, интерферометрическая, линейных, перемещений

...виде набе 23 2га фазы и подсчитывающий целое число фазовых циклов. При перемещении. призмы 6 на величину Ъ/4, где Ь - длина волны лазерного излучения, раз-, ность фаз сигналов биений двух фотоприемников совершает один цикл, т.е.оизменяется на 360Для нормальной непрерывноч работы системы с высокой, чувствительностью и точностью необходимо, чтобы разность частот двух .лазеров в течение большого промежутка времени оставалась постояннойЭлектронный блок 10 частотно-фазовой автоматической подстройки стабилизирует эту разность.1На два входа блока 10 подается сигнал с второго фотоприемника 8 на частоте- 1, где 4, и 1 оптические частоты и сигнал со стабильного радиогенератора 12 на частоте Го Блок 10 вырабатывает управляющее напряжение,...

Номер патента: 1362924

Опубликовано: 30.12.1987

Авторы: Кошевой, Лежнев, Салосин

МПК: G01B 21/00

Метки: геометрических, изображений, параметров

...единичного приращения вдоль строк. С приходом следующего кадрового синхроимпульса линии сместятся вдоль строк на величину единичного приращения.Видеосигналы с телевизионного датчика 1, пройдя дискриминатор 2, поступают на схему И 3. На другой вход этой схемы подается напряжение с триггера 15, который управляется первым и третьим стробирующими импульсами. Т.е. на выходе схемы И 3 появятся видеоимпульсы от изображений объектов, которые расположены между этими импульсами. Далее видеосигналы поступают в бк 9 стробирования, на выходекоторого появляется пачка импульсов,пропорциональная длительности видеосигнала от объекта. Эти импульсы накапливаются в счетчике 10На триггер14 и схему И 4 подаются соответственно первый и третий...

Номер патента: 1362925

Опубликовано: 30.12.1987

Авторы: Берковская, Кириллова, Осипов, Подласкин, Роготнев, Столовицкий, Шелковников

МПК: G01B 21/00

Метки: фотоэлектрический

...узла 6 дефлектора, Под действием управляющего напряжения с выхода блока 8 управления дефлектором зеркальный отражатель узла 25 6 дефлектора совершает периодическиеколебания с частотой й при этомотраженный от него колеблющийся узкийлуч поступает на второй вход светоделительной призмы 2, а с ее выхода - З 0 на фоточувствительную линейку мультискана 1.При опросе,мультискана 1 пилообразными напряжениями.(фиг. 2 в) свыхода блока 9 опроса с частотой135 й = -- на выходе блока 13 формиоп Труется информационный видеоимпульс(фиг. 2 г) от изображения объекта 4или связанного с ним светового зонда.40 На выходе блока 12 выделения координатоопределяющих импульсов прикаждом сканировании лучом оптическойразвертки фоточувствительной...

Номер патента: 1362926

Опубликовано: 30.12.1987

Автор: Качоровский

МПК: G01B 21/00

Метки: дистанционного, размеров

...детектор 26 средних значений фото. тока, дифйеренцирующая цепочка 27 с Формирователем импульса запуска и таймер 28, Управляющий вход счетчи- ка 25 соединен с выходом таймера 28.Способ дистанционного контроля состоит в том, что зондирующий пучок излучения, которым осуществляют сканирование по плоскости зоны контроля, модулируют по интенсивности с переменной частотой, на несколько порядков превышающей частоту сканирования, а закон изменения частоты модуляции функционально связывают с законом сканирования, устанавливая таким образом для каждой точки зоны сканирования однозначный информационный признак - частоту модуляции на данный момент времени. В зоне контроля осуществляют прием оптического сигнала и выделяют из него путем подсчета...

Номер патента: 1364782

Опубликовано: 07.01.1988

Авторы: Доценко, Захарова, Козловская, Крючков

МПК: F15C 1/14, G01B 13/12

Метки: бесконтактный, датчик, пневматический, струйный

...5 расположены направляющие спиральные канавки 6. На торце нижнейчасти 5 ступенчатой вставки 3 выполнен выступ 7, диаметр которого меньше диаметра нижней части 5. На торцевыступа 7 выполнена канавка 8 и рас Бположено отверстие приемного сопла 9,связанного с выходным каналом 10.Торец выступа 7 расположен внутрикорпуса 1 на расстоянии (1,2-1,5)д4 Й - внутренний диаметр корпуса)от выходного торца корпуса. Канал 2питания соединен с полостью 11, расположенной между корпусом 1 и верхней частью 4 вставки 3. Перед датчиком расположен объект 12. Датчик работает следующим образом;Сжатый воздух подается через канал 2 питания в полость 11, образованную корпусом 1 и верхней частью 4 вставки 3. Далее этот воздух поступает в спиральные канавки б нижней...

Номер патента: 1364849

Опубликовано: 07.01.1988

Авторы: Дерюшев, Разживин

МПК: G01B 5/14

Метки: детали, канавки, кольцевой, положения

...изображено устройство, 10 общий вид, на фиг. 2 - вид А на фиг.1; на фиг, 3 - измерителвиый элемент; на фиг. 4 - разрез Б-Б на фиг. 1.Устройство содержит корпус 1 с торцовой базовой плоскоствю 2, цилиндри г ческий стержень 3, установленный эксцентрично оси корпуса 1. Измерительный элемент 4 выполнен в виде винтового выступа, выполненного на наружной цилиндрической поверхности стержня 3. 20 На стержне 3 имеется ручка 5 с указателем 6. На корпусе 1 выполнена шкала 7 для отсчета угла поворота стержня 3 с измерительным элементом 4. Закон построения шкалы 7 согласован с углом 26 подъема и началом винтовой поверхности измерительного элемента 4 и с расстоянием от торцовой базовой плоскости 2 до начальной точки винтовой поверхности. Стержень 3...

Номер патента: 1364850

Опубликовано: 07.01.1988

Авторы: Дроздов, Метелкина, Письменов

МПК: G01B 5/20

Метки: бокового, зазора, зубчатой, мертвого, пары, регулировки, хода

...изобретения - повышение точности в условиях эксплуатации путем обеспечения воэможности поддержания номинальных значений бокового зазора Величина изменения бокового зазора 1 определяется по формуле з, = О,68 О (,(т,-т)- ы(т- -Т,6 Ц,температурные коэффициенты линейного расширения материала зубчатых колес и корпусасоответственно,1/град,- межосевое расстояниезубчатой передачи,текущее значение, мм;температуры зубчатогоколеса, корпуса в процессе эксплуатации итемпература сборки соответственно, град.величины бокового заэора 1 можно скомпенсировать соответствующим принудительным изменением разности температур эон крепления валов в корпусе и эоны контакта зацепления эа счет изменения температуры или эон крепления валов в корпусе, или...

Номер патента: 1364851

Опубликовано: 07.01.1988

Автор: Сухих

МПК: G01B 5/25

Метки: опор, подшипниковых, соосности

...на фиг. 3 - взаимодействиеиндикатора с измерительным наконечником; на фиг, 4 - вид А на фиг. 2;на фиг. 5 - взаимодействие скалки соштативом.Приспособление содержит корпус,выполненный в виде салазок 1, наконцах которых размещены штативы 2 и3, установленные на штативах 2 и 3скалку 4 с базовыми опорами 5 и 6,установленные на скалке 4 измерительные наконечники 7 и 8, контактирующиечерез поворотные угловые рычаги 9 и10 с индикаторами 11 и 12, эащищенными ограждающими рамками-ручками 1314, закрепленную концами на базовыхопорах 5 и 6 струну 15, размещенную вотверстиях, которые выполнены на свободных концах измерительных наконечНиков 1 и 8, закрепленных на скалке4 между измерительными наконечниками7 и 8 кронштейны 16 с зажимами наих концах для...

Номер патента: 1364852

Опубликовано: 07.01.1988

Авторы: Кривогин, Медведева, Полулях, Рак

МПК: G01B 7/00

Метки: величин, неэлектрических

...частоты по входу счетчика 11.Поступление частоты с генератора 3 опорных импульсов на счетчики 13 и 15 продолжается до переполнения счетчика 14 импульсов.Таким образом, в первом такте работы в счетчике 14 импульсов формируется временной интервал ИТ который одновременно квантируется импульсами с периодом следования Т в результате чего в счетчиках 11 и 13 формируется число-импульсный кодН,=ИТ,/Т=ХК,где К = Т /Т - коэффициент преобразования.Длительность 2,первого такта можно представитьМТ, = МТпричемНо ргде Н - число импульсов, поступивших на суммирующий входсчетчика 15.Импульс с выхода отрицательного переноса счетчика 14 поступает на К-вход триггера 17 и переводит его в нулевое состояние, а также поступает на установочный вход счетчика...

Номер патента: 1364853

Опубликовано: 07.01.1988

Автор: Сиразетдинов

МПК: G01B 7/00

Метки: импульсов, перемещения, преобразования, частоту

...малым обратным сопротивлением выходного диода оптрона 2. Поэтому напряжение Ю на выходе мостовой схемы, образованной фотоприемником, выходным диодом оптрона 2, диодом 5 и резисторами 3 и 6, определяется скважностью импульсов на выходе формирователя 16 и равноНх - Т 1 хаК(Сх -Со)Тох+ " о Ц К(-,С ) 33 йК( - С-С ),хоТгде й - длительность импульсов наовыходе формирователя 16:;Т- длительность периода импульсов управляемого по частотегенератора 15;С- емкость датчика 4.1При достаточно большом коэффициенте передачи сумматора 14 через определенное число периодов колебаний генератора 15 напряжение на выходе сумматора 14 устанавливается такой величины, что разность напряжений на его входах близка к нулю, поэтому можно принять 1 о = Ц . Иэ...

Номер патента: 1364854

Опубликовано: 07.01.1988

Автор: Манукян

МПК: G01B 7/00

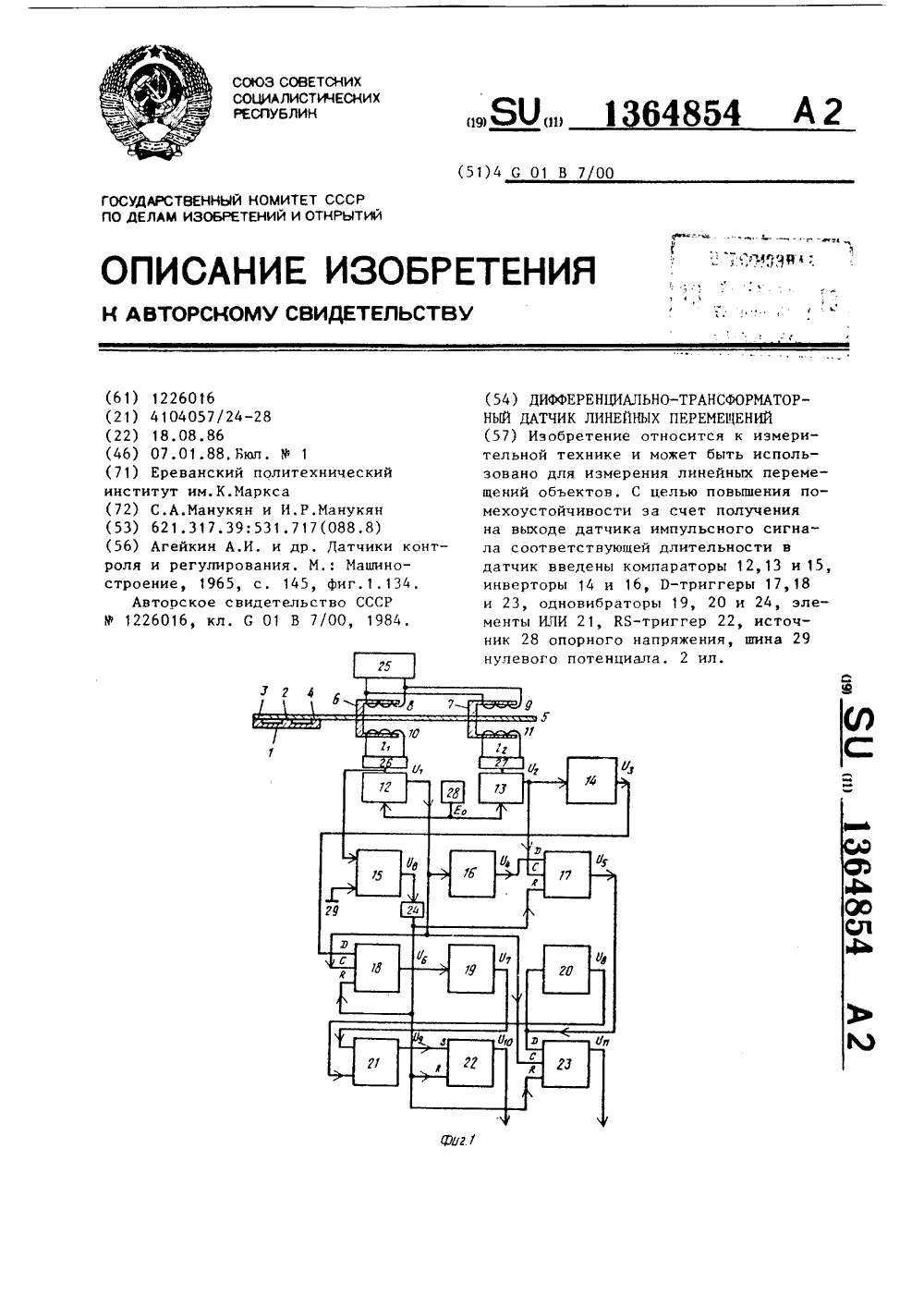

Метки: датчик, дифференциально-трансформаторный, линейных, перемещений

...17 и 18 поступают сигналы уровня "1", а на синхронизирующие входы - "0", состояние триггеров 17 и 18 не изменяется (триггеры до момента ы установлены в состояние "0" с помощью выходного импульса Б, компаратора 15). Вследствие этого Пь = ц = У = Б = ц = 0 т.е. при отсут 8 9 юфствии перемещения на выходах триггеров 22 и 23 импульсы отсутствуют.При перемещении магнитопровода 5 из начального положения в направлении Х изменяются величины вэаимоиндуктивностей обмоток 8 и 10, 9 и 11 и величины сигналов на выходе обмоток 1 О и 11 считывания. Сигнал на выходе чувствительного элемента, под которым оказывается участок магнитопровода 5 с меньшим магнитным сопротивлением, возрастает, а на выходе другого чувствительного элемента - уменьшается....

Номер патента: 1364855

Опубликовано: 07.01.1988

Авторы: Зимин, Панов, Целуйкин

МПК: G01B 7/00

Метки: линейных, микроперемещений

...электрод 3, так как последний размещен в датчике 1 ближе к электроду 5, чем электрод 2, способствующий локализации плошади съема информации датчиком 1.55Кроме того, с выхода генератора 13 на электрод 4 подается в некоторый момент времени с (Фиг.2) амплитудно 1модулированное напряжение пилообраэной Формы, фаза несущей частоты которого совпадает с фазой напряжения, действующего на электроде 2. При этом потенциал электрода 5 периодически уменьшается вследствие компенсации электрического поля электрода 3 полем электрода 4, действующими внутри диэлектрической прокладки 6, разделяющей электроды 4 и 5.В некоторых момент времени С, когда величины потенциалов, наводимых на электроде 5 электродами 3 и 4, станут равными, выходной сигнал датчика 1...

Номер патента: 1364856

Опубликовано: 07.01.1988

Авторы: Борисевич, Гинзбург, Пилевский

МПК: G01B 7/00

Метки: бесконтактный, датчик, крайнего, положения

...через нагрузочный резистор 6и диод 3 - к положительному полюсуисточника.Параллельно нагрузочному резистору 6 подключен сглаживающий конденсатор 7. Инвертор, представляющий собой ключевой усилитель постоянного 40 тока, собран на транзисторах 8 и 9 и резисторах 10 и 11. Точка соединения коллектора транзистора 5, резистора 6 и конденсатора 7 подключена к первому выводу резистора 10, второй 45 вывод которого подключен к базе транзистора 8. Коллектор транзистора 8 через резисторы 11 и 2 подключен к отрицательному полюсу источника.Эмиттер транзистора 8 подключен 50 к базе транзистора 9, коллектор которого подключен к катоду диода 12, а эмиттер - к катоду диода 13. Анод диода 12 подключен к отрицательному полюсу источника питания, а анод диода...

Номер патента: 1364857

Опубликовано: 07.01.1988

Авторы: Беккерман, Епишин, Кивензор, Малкин

МПК: G01B 7/00

Метки: машин, подвижных, позиционирования, точности, узлов

...8 управления, связанноговыходами с блоком 3 накопления данных, коммутатором 4, буферным накопителем 9, блоком 10 накопления абсолютного значения погрешности. Блок 10одним из входов соединен с коммутатором 4, а выходом - с узлом 11 допускового контроля, который снабженсветовым 12 и звуковым 13 сигнализаторами.Устройство работает следующим образом.При перемещении контролируемого подвижного узла машины с выхода измерительного преобразователя 1 поступает сигнал, несущий информацию о величине и направлении перемещения.Нормирующий преобразователь 2 вырабатывает на импульсном выходе последовательность импульсов, число которых соответствует величине перемещения, при этом постоянный потенциал1364857 сигнализаторы. 45 ВНИИПИ Заказ 6576/31...

Номер патента: 1364858

Опубликовано: 07.01.1988

Авторы: Антонец, Потапов, Салин, Томаров

МПК: G01B 7/16

Метки: деформаций, образца, продольных, угловых

...6 и 7 деформации установлены на втором хомуте 3 так, что ось наибольшей чувствительности одного из них (датчика 6 продольной деформации) ориентирована по оси стойки 4, а ось другого (датчика 7 угловой деформации) - по касательной к окружности, проходящей через датчик 7 в плоскости, перпендикулярной стойкам 4 и 5, Датчик 7 размещен на опорной стойке 8, закрепленной на хомуте 3 перпендикулярно его плоскости.Длина каждого пружинящего элемента 9 илн 10 выбирается из условия1 ) 10 4,Поскольку максимальная величина д измеряемых деформаций образца 1 на 3-4 порядка меньше длины 1 пружинящего элемента 9 или 10, коэффициент передачи электромеханического датчика 6 или 7 в направлении, перпендикулярном оси наибольшей чувствительности датчика...

Номер патента: 1364859

Опубликовано: 07.01.1988

Авторы: Красаускас, Медекшас

МПК: G01B 5/14, G01B 7/16

Метки: перемещений, повышенной, температуре

...видеплоской пружины 14 с закрепленнымина ней осями 15 и 16, установленнымина базирующих планках 10 и 11, закрепленные на рычагах 12 и 13 жесткиежаропрочные ножи 17 и 18, взаимодей 35ствующие с выступами надрЕза образца8, закрепленный на рычаге 12 механотронный датчик 19, измерительный шток20 которого подпружинен с помощью 40пружины 21, и закрепленные на рычаге13 электромагнитный ступенчатый привод 22, якорь 23 которого жестко связан с регулировочным винтом 24, иконсольную упругую пластину 25 с при 45эматическим наконечником 26.Устройство работает следующим образом.С помощью фиксирующих винтов 6 и 7закрепляют пустотелые элементыи 250на образце 8, а жаропрочные ножи 17и 18 вводят в контакт с выступаминадреза образца 8. При измерении...

Номер патента: 1364860

Опубликовано: 07.01.1988

Авторы: Костава, Отаришвили, Поцхвишвили

МПК: G01B 21/22, G01B 7/30

Метки: мер, угловых

...накотором установлена измеряемая мера,приводится во вращение приводом 6углового перемещения, При этом на выходе датчика 5 угловых перемещенийвозникают импульсы, поступающие навход вычислительного блока 8. Одновременно на другой вход вычислительного блока 8 поступают импульсы с фотоэлектрического автоколлиматора 4в соответствующие моменты перпендикулярности граней меры его оси. Интервалы времени между этими моментамихарактеризуют измеряемые углы междугранями меры и определяются путемсуммирования импульсов датчика 5 угловых перемещений в вычислительномблоке на указанном интервале времени.После определенного числа оборотовпо сигналу с вычислительного блока 8блок 7 управления с помощью шаговогопривода 2 осуществляет сдвиг основания 3 с...

Номер патента: 1364861

Опубликовано: 07.01.1988

Авторы: Напираев, Цейковец

МПК: G01B 7/30

Метки: качаний, ротора, угловых, электродвигателя

...импульсов, поступает на счетный входтриггера 4, на выходах которого формируются импульсы, длительность которых соответствует времени поворотавала электродвигателя 7 на угол, равный углу между соседними метками датчика 2 углового положения ротора,причем импульсы, соответствующие длительности следующих друг за другомпериодов датчика 2 углового положенияротора, формируются на выходах триггера попеременно: на прямом - условно нечетные, на инверсном - четные.Соответственно на выходах элементов И-НЕ 5 и 6 попеременно появляютсяпачки импульсов эталонного генератора1 с количеством импульсов, соответствующим периоду импульсов датчика 2углового положения ротора. Подсчетколичества запоминающих импульсовэталонного генератора 1 в нечетньмпачках...

Номер патента: 1364862

Опубликовано: 07.01.1988

Авторы: Барановский, Игуменов, Лапин, Лебедев, Сурков

МПК: G01B 7/30

Метки: код, магниторезистивный, поворота, угла

...в виде полудиска, закрепленного на оси вращения. При вращении магнита магнитный поток перемещается вдоль магниторезистора 6, изменяя сопротивление последнего относительно средней точки, что приводит к изменению напряжения на выходе преобразователя в функции угла поворота. Из чертежа следует, что ток, протекающий через магниторезистор 6, равен(2) Е х(К)О + Е,ььк 2 1(К+1)Поскольку выходное напряжение снимается относительно средней точкиисточника 1 питания, тох (К)Б =Е - . (371(К+1)Из фоРмулы (3) следует, что выходное напряжение является функцией коэффициента резистивного отношения,который зависит от температуры,Для уменьшения зависимости вы 25 ходного напряжения от изменения температуры окружающей среды в предлагаемый преобразователь...

Номер патента: 1364863

Опубликовано: 07.01.1988

Авторы: Костандов, Федоркин

МПК: G01B 11/16

Метки: бегущей, вершине, исследования, напряжений, образец, трещины

...двухотдельных участков, разделенных прямолинейным зазором шириной 0,5 - 1 мм,расположенным против пропила, вследствие чего трещина распространяетсясо стороны покрытия в указанном зазореНа фиг, 1 представлен образец дляисследования напряжений в вершине бегущей трещины, общий вид; на фиг. 2то же, поперечный разрез,Образец для исследования напряжений в вершине бегущей трещины представляет собой пластину 1 из испытываемого непрозрачного материала спропилом 2 на одной иэ сторон, нанесенный на пластине 1 с противоположной стороны светоотражающий слой 3и нанесенный на светоотражающий слой3 слой оптически чувствительного материала, выполненный в виде двух уча- Зстков 4 и 5 с разделяющим их прямолинейнымзазором 6 шириной 0,51 мм, расположенным...

Номер патента: 1364864

Опубликовано: 07.01.1988

Авторы: Бирюк, Зубков, Суриков, Черноусов

МПК: G01B 11/24

Метки: диффузно, отражающих, поверхностей, рельефа

...направляющая 17 черезредуктор 16 соединена с механизмом15 перемещения, закрепленным на каретке 5, а на конце направляющей 17 40закреплен механизм 1 О вращения измерительной головки,Устройство работает следующим образом.Луч узконаправленного источника 6 45 света попадает на измеряемую диффузно отражающую поверхность, на которой образует контрастное световое пятноЧасть отраженного от поверхности света проектируется на Фоточувствительную 50 поверхность фотоприемника 7, например линейку ПЗС, где образует световое пятно, положение которого на линейке несет информацию о расстоянии до измеряемой поверхности, Значения 55 напряжений с выхода фотоприемника 7 через аналого-циФровой преобразователь 12 и устройство 13 сопряжения поступают в ЭВМ 14...

Номер патента: 1364865

Опубликовано: 07.01.1988

Авторы: Аугулис, Пранявичюс, Рагаускас, Ясюленис

МПК: G01B 11/24, G01B 9/02, H01J 37/30 ...

Метки: отклонений, плоскостности, поверхности, поля, твердого, тела

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно- полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для измерения поля отклоненийот плоскостности поверхности твердого5тела и микрогеометрии поверхности,Цель изобретения - возможность измерения поля отклонений от плоскостности в процессе ионно-лучевой обработки эа счет совместного использования приэменного интерферометра ивакуумной камеры,На чертеже изображена оптическаясхема устройства, 15Устройство содержит за выходнымокном лазера 1 последовательно расположенные коллиматор 2, светоделитель3 и держатель 4 образцов, Далее походу...

Номер патента: 1364866

Опубликовано: 07.01.1988

Автор: Виноградов

МПК: G01B 11/26

Метки: интерференционное, перемещений, угловых

...для измерения угловых перемещений объектаи может быть использовано в машино 5строении для проверки угломерныхустройств.Цель изобретения - повышение точности измерения за счет выполненияотражательного блока и использованиядиафрагмы как вторичного источника,На чертеже представлена оптическая схема устройства.Интерференционное устройство содержит последовательно расположенные осветитель 1, включающий лазер 2 иколлиматор 3, светоделитель 4 для деления падающего излучения на два потока, в одном из которых установленотражательный блок в виде оптическогоклина 5, скрепляемый с объектом 6,На оптический клин 5 нанесено зеркальное покрытие 7 со стороны, обращаемойк объекту 6, Во втором потоке от светоделителя 4 последовательно...

Номер патента: 1364867

Опубликовано: 07.01.1988

Авторы: Кривенков, Кудрявцева, Любчик, Пушкаш

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой, эхоимпульсный

...которые усиливаются предварительным усилителем 4,а затем усилителем-формирователем 5и усилителем 6 соответственно первогои второго эхоимпульсов.В формирователе 7 измерительныхимпульсов формируются импульсы, длительность которых пропорциональнавремени задержек ультразвука в изделии, Эти импульсы поступают на входАЦП 8, в котором формируется с заданной дискретностью измерений относительно временного интервала величинаизмеряемой толщины в параллельномцифровом коде. Выходы каждого из разрядов АЦП 8 подключены к соответствующим входам блока 13 памяти,Перезапись результатов в блоке 13памяти производится путем параллельного переноса подачей на соответствующие его входы управляющих импульсов, Эти импульсы формируются формирователем...

Номер патента: 1364868

Опубликовано: 07.01.1988

Авторы: Багдонас, Данилевский, Маланьин, Пунько

МПК: G01B 17/02

Метки: диэлектрического, изделия, толщины

...от объекта и попадает наантенну 3, откуда через циркулятор2 подается на детектор 4 электромагнитных волн, сигнал которого пропор-.ционален мощности принятого излучения. С детектора 4 сигнал подают напервый вход блока 8 вычисления отношения, Мощность поступающего на антенну 3 пучка электромагнитных волнпропорциональна величинеР . --- Г (В )/Кй)/1(2 г)21где г - расстояние от фазового центраантенны до точки зеркального 45отражения;Г,(6 - характеристика направленностиантенны 3 электромагнитногополя;О - направление на точку зеркаль 2ного отражения;К(Й) - обобщенный коэффициент френеля, равный Й - толщина изделия;- диэлектрическая проницаемость;Л - длина волны;коэффициенты френеля.2 ф 2 ЪДля совмещения положения ультразвукового...

Номер патента: 1364869

Опубликовано: 07.01.1988

Авторы: Кнопов, Павлов, Солдатов, Тархов

МПК: G01B 21/28

Метки: непрозрачных, плоских, площади, фигур

...н положение "1", подавая разрешаюший сигнал на селектор 15, на второй вход которого постоянно подаютсяимпульсы от генератора 16 тактовыхимпульсов,В результате при появлении сигналаот датчика 6 строки тактовые импульсы от блока 7 синхронизации поступаютна коммутаторы 9 и 10 и усилитель 13сигналов приемников излучения. Поступая на вход коммутатора 9 излучателей, тактовые импульсы через делитель17 частоты на пять попадают на входдвоичного счетчика 18, который с помощью дешифратора 19 осуществляет заданное включение излучателей линейки 1, За время включения каждого излучателя линейки 1 на тактовых входахкоммутатора 10 приемников излученияи распределителя 21 импульсов появляются пять тактовых импульсов по числуоптически связанных с...
