G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1226010

Опубликовано: 23.04.1986

Авторы: Абакумова, Абушенков, Ильичев, Мокрый, Чернецкий

МПК: G01B 5/30

Метки: тарировочное

...криостата 7 на стержне 14. Криостат 7 имеет рабочую емкость 15, заполненную криогенной жидкостью, и азотную емкость 16, трубопровод 17.Тарировочное устройство работает следующим образом.Предварительно выставив винтовые механизмы 6 и 11 в исходное положение - на нулевые отметки, тарируемый преобразователь перемещения монтируют на стержне 14 и нижнем конце подвижной тяги 9. Затем устанавливают криостат 7, с помощью которого можно производит тарировку и при нормальных условиях. При тарировке в вакууме через трубопровод 17 производят откачку воздуха до получения требуемой степени вакуума.Тарировку в среде криогенных жидкостей производят после заливки криогенной жидкости. Электрические выводы преобразователя 13 подключают к вторичным...

Номер патента: 1226011

Опубликовано: 23.04.1986

Авторы: Комендантов, Перепелица, Усаченко

МПК: G01B 5/30

Метки: выработок, горного, деформациях, массива, подземных, проходке, сигнализации

...1 О, удерживаемый от выпадания плоскими пружинами 9, и цилиндрическая пружина 11.Сигнальный палец 10 связан с установочным винтом 5 нитью 12. Устройство содержит также узел визуализации, выполненный в виде гибкой тяги 13, одним концом соединенной с сигнальным пальцем 10, двух параллельных пластин 14 с отверстиями 15, соединенных шарниром 16, и соединительного элемента 17. Поверхности пластин 14, обращенные одна к другой, покрыты люминесцентным покрытием. Устройство работает следующим образом.Перед монтажом датчик настраивают на величину допустимой деформации. Для этого в стакан 4, в который вставлен сигнальный палец 10, ввертывают установочный винт 5, тем самым обеспечивая выпадание сигнального пальца 10, что является исходным...

Номер патента: 1226012

Опубликовано: 23.04.1986

Авторы: Бурнштейн, Кац, Никаноров, Одинцов, Остросаблин, Щербаков

МПК: G01B 5/30

Метки: деформаций

...катушки потенциометра 3). Изобретение относится к измерительной технике и может быть использовано для измерения деформаций ползучести и усадки бетона,Цель изобретения - повышение надежности путем исключения тормозного эффекта и износа электроконтактНа фиг. 1 изображено устройстводля измерения деформаций, общий видна фиг. 2 - то же, вид сбоку,Устройство для измерения деформций содержит измерительный шток 1,индикатор 2 часового типа, кольцевой потенциометр 3, расположенныйконцентрично со шкалой 4 индикатордвижок 5 колЬцевого потенциометразакрепленный одним концом на осистрелки 6, электроконтакт 7, узелфиксации электроконтакта 7, выполненный в виде кольцевого электромагнита 8, и пластины 9 из магнитомягкого материала, противовес...

Номер патента: 1226013

Опубликовано: 23.04.1986

Авторы: Васюченко, Довженко, Карев, Ковалев, Некрасовский, Тараненко

МПК: G01B 7/00

Метки: бесконтактный, датчик, положения

...следующим образом.В исходном положении (до заливкикатушек 2 и 3 компаундом) после подачинапряжения питания на возбуждающую катушку 2 и при отсутствии объекта контроляпроизводят настройку датчика по минимумусигнала в измерительной катушке 3. Послезаливки каждой катушки и установки датчика на место эксплуатации производитсяокончательная подстройка датчика путем смещения одной катушки относительно другой.В первом варианте это смещение осуществляется поворотом каркаса 5 вокругоси, проходящей через отверстие 11. Г 1 риэтом в результате взаимодействия эксцентричного кругового паза 9 с цилиндрическим выступом 8 происходит поступательновращательное перемещение катушки 2, расположенной на каркасе 4, относительно катушки 3, расположенной на...

Номер патента: 1226014

Опубликовано: 23.04.1986

Авторы: Быховский, Кормушина

МПК: G01B 7/00

Метки: индуктивно-емкостный, перемещения

...индуктивности 1 О и индуктивности, вносимой составным многощелевым экраном, расположенным вблизи этой катушки. Значение вносимой индуктивности Л 1. для каждой катушки оп редел яется суммарной площадью электропроводящих участков экранирующих полос, нанесенных на основаниях 1 и 2 экрана в зоне их взаимодействия с катушкой. Суммарная площадь электропроводящих участков экранирующих полос для каждой катушки 13 - 17 индуктивности имеет свое значение. При перемещении подвижного основания 1 вдоль направления перемещеения х относительно основания 2 площадь экранирующих полос под катушками 13 и 17 остается неизменной, а под катушками 15 - 16 изменяется по периодическому закону, близкому к треугольному со сдвигом фазы на 120 (фиг. 5). Величина...

Номер патента: 1226015

Опубликовано: 23.04.1986

Авторы: Даников, Даникова, Луценко, Шмачилин

МПК: G01B 7/00

Метки: датчик, дифференциальный, емкостный, линейных, перемещений

...связи с расположенным по другую сторону от экрана электродом другой пары. Расстоямежду электродами второй пары выполня" я на 10 - 25 О 4 меньше зазора между электродами первой пары, а размеры экрана превышают размеры обеих пар электродов, что исключает краевые эффекты, При перемещении экрана, связываемого с объектом контроля в процессе измерения, изменяется расстояние между ним и парами электродов аФ датчика, что вызывает изменение частот двух автогенераторов, а следовательно и разност- у ной частоты, изменяющейся пропорциональ- %Ф Ф но контролируемому перемещению, благода- ( ря выбранным соотношениям размеров электродов и величин емкостей конденсаторов. 2 ил,1226015 электродов, установленных с зазором один напротив другого и...

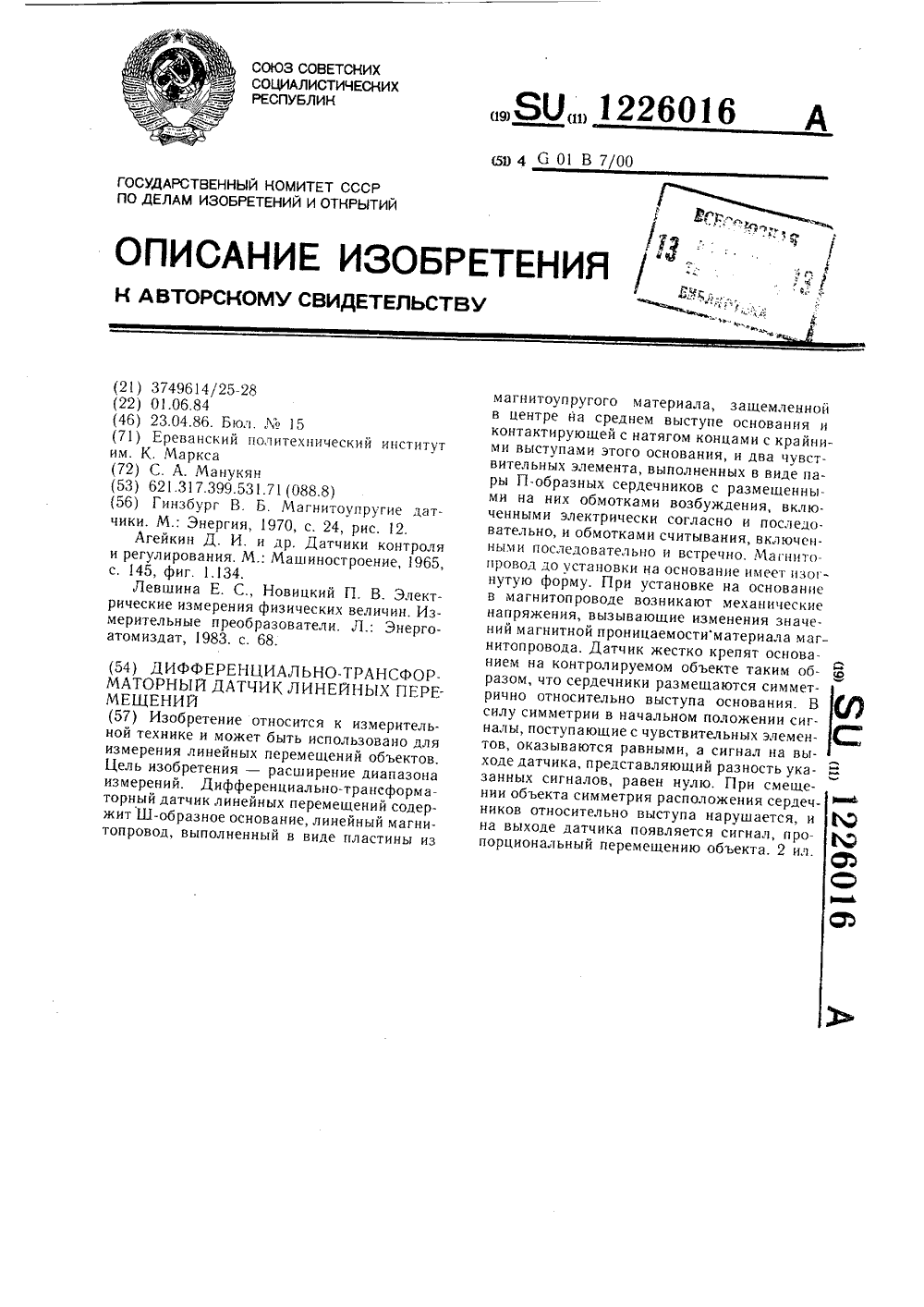

Номер патента: 1226016

Опубликовано: 23.04.1986

Автор: Манукян

МПК: G01B 7/00

Метки: датчик, дифференциально-трансформаторный, линейных, перемещений

...перемещений объектов.Цель изобретения - расширение диапазона измерений.На фиг. 1 представлен датчик, общий вид; на фиг. 2 - магнитопровод датчика до размещения на его основании.Дифференциально-трансформаторный датчик линейных перемещений содержит Ш-образное основание 1 со средним выступом 2 и крайними выступами 3 и 4 и линейный магнитопровод 5, выполненный в виде пластины из магнитоупругого материала, защепленной в центре на выступе 2 основания 1 и концами контактирующей с натягом с крайними выступами 3 и 4 основания 1. До размещения магнитопровода 5 на основании 1 он имеет изогнутую форму 1 фиг, 2). Вследствие деформации пластины магнитопровода 5, выполненного из магнитоупругого материала, при размещении на основании 1 в пластине...

Номер патента: 1226017

Опубликовано: 23.04.1986

Авторы: Китаев, Кузяков, Цибульский

МПК: G01B 7/00

Метки: емкостной, перемещений

...прямоугольный электрод 1 и установленные с возможностью перемещения относительно него электроды 2 - 4, соединенные обшей электроизоляционной пластиной 5, связываемой в процессе измерения с контролируемым объектом (не показан). Подвижный электрод 3 смещен относительно подвижного электрода 2 в первом направлении из мерения (в направлении оси Х) на известное расстояние ЛХэ Размер Ь 4 подвижного электрода 4 во втором направлении (в направлении оси У) в К=Ь/Ь 4 раз отличается от соответствующего размера Ь 2= - Ь 3 электродов 2 и 3. Начальная площадь перекрытия электрода 4 с электродом 1 равна начальной площади перекрытия электрода 3. Дополнительные пары электродов образованы теми же подвижными электродами 2 - 4 и вторым общим неподвижным...

Номер патента: 1226018

Опубликовано: 23.04.1986

Автор: Рощин

МПК: G01B 7/00

Метки: дифференциальный, линейных, перемещений

...ный из антифрикционного немагнитного материала и связываемый тягой 3 с объектом контроля (не показан). На внутренней поверхности поршня 2 запрессована электропроводная гильза 4, выполняющая функции электропрово)(ного подвижного элемента преобразователя. Две соосно расположенные с диэлектрическим зазором и включенные дифференциально катушки 5 и 6 индук 35 тивности, выполненные с однослойной намоткой, размещены на ферритовык стержнях 7 и 8 В диэлектрическом зазоре 9 между катушками 5 и 6 индук 40 тивности размещен экранирующий элемент 10, выполненный, например, в виде электропроводной.шайбы или шарика припоя. Катушки 5 и 6 запрессо.ваны в пластмассу 11 и образуют еди 45 ный сборочный узел. Длина электропроводкой гильзы 4 равна...

Номер патента: 1226019

Опубликовано: 23.04.1986

Автор: Сталидзан

МПК: G01B 7/00

Метки: перемещения

...19 и 20. Первая КС-цепочка включена между выходом инвертора 15 и одним из блоков логического элемента 16, а вторая КС-цепочка 20 - между входом инвертора 15 и одним нз входов логического элемента И 17, Вторые входы логических элементов И 16 и 17 соединены между собой и образуют первый вход блока 14 логической обработки сигналов. Его вторым входом является вход инвертора 15.Устройство для контроля перемещений работает следующим образом.При перемещении линейки 1 ее полоски 2.оказываются в области зазора магнитных головок 3. Создаваемый полосками 2 постоянный магнитный поток вызывает намагничивание магнитопровода 4, что приводит к уменьшению эффективной магнитной проницаемости материала магнитопровода, и, следовательно, - к уменьшению...

Номер патента: 1226020

Опубликовано: 23.04.1986

Авторы: Грачев, Клюкина, Хасиев

МПК: G01B 7/04

Метки: длины

...его движения.На чертеже изображена функциональная схема устройства. Устройство работает следующим оо 1=, +пЫ,где 1 - величина выхода счетчика 615 импульсов;1, - начальная длина иэделия;и - количество срабатываний ключевого элемента 5;б 1 - величина выхода задатчика 420 расстояния,Величина 1 равна длине изделия вмомент прохождения метки 2 через считывающую головку 3, в любой другоймомент времени длина изделия опреде 25 ляется следующим образом,Если с выхода считывающей головки3 снимается логическая единица, тос выдержкой времени, меньшей, чемвремя прохождения метки 2 через счиЗ 0 тывающую головку 3, замыкается ключевой элемент 12, После этого обкладкиконденсатора 21 закорачиваются и свыхода интегратора 18 снимается логический нуль....

Номер патента: 1226021

Опубликовано: 23.04.1986

Авторы: Тетиор, Щербинин

МПК: G01B 7/04

Метки: движущейся, обнаружения, стержню, трубы

...полярности с задатчика 8. Уровень этого сигнала устанавливается таким, чтобы при нулевом входном сигнале О и его флюктуациях компаратор 10 не мог Ны включиться, но при минимально возможном сигнале О , обусловленном минимальной толщиной стенок трубы, компаратор 10 должен надежно сработать и выдать сигнал,рав1ныи 1 . Э т о и происходит в моментвремени, когда О, )Оо и при . том0 = 1, По переднему фронту О, срабатывает формирователь 12 импульсов и на его выходе появляется импульс положительной полярности О1 фкоторый через открывшийся первыйключ 14 попадает на вход запускатриггера 18, который переходит приэтом из состояния 1 О в состояние11 11 . Этот сигнал О, появляется и навыходе всего устройства , что свидет ел ьс тв ует о том , что труба...

Номер патента: 1226022

Опубликовано: 23.04.1986

Авторы: Зайцев, Черемисов

МПК: G01B 7/04

Метки: длины, транспортируемых

...этом случае от блока 15 задания кода расстояния в счетчике 16 запишется значение размера, равное 1 а на Я-выходе триггера появляется сигнал логической "1", который поступает на третий вход элемента И 11, Если изделие по своим размерам меньше среднего значения 1., то перекрыты только датчики 3 и 4, а датчик 2 открыт, При этом на выходе блока 6 памяти появляется сигнал логической "1"У поступающий на второй вход элемента И 10. КБ-триггер сохраняет свое ис15 20 Ь0,95(ЬС, - 38) 25 30 35 45 ходное состояние и с его -выходасигнал логической "1" поступит начетвертый вход элемента И 10 и третий вход элемента И 11. В этом случае с выхода элемента И 10 сигналлогической "1" поступит на второйвход многовходовой вентильной схемы14 и от блока 15...

Номер патента: 1226023

Опубликовано: 23.04.1986

Авторы: Арбузов, Коровяков, Смолягин, Шубаев, Щетинин

МПК: G01B 7/06

Метки: толщиномер, электромагнитный

...детектор 6, вход которого подключен к выходу генератора 1, ключ 7, первую дифференцирующую цепочку 8 и сумматор 9,выход которого подключен к второму входу компаратора 4, а также вторую дифференцирующую цепочку 10, вход которой подключен к выходу ключа 7, а выход - к второму входу сумматора 9 и синхронизатор 11, выход которого подключен к второму входу ключа 7.Электромагнитный толщиномер работает следующим образом. Генератор 1 запитывает синусоидальным током электромагнитный преобразователь .2. Сигнал с измерительной обмотки преобразователя, появляющийся при поднесении его рабочего торца к контролируемому объекту, поступает в блок 3 обработки сигналов. С выхода последнего продетектированный сигнал в виде постоянного напряжения...

Номер патента: 1226024

Опубликовано: 23.04.1986

Авторы: Днепровский, Емцов, Никитин

МПК: G01B 7/06

Метки: толщиномер, электромагнитный

...Фазовращатель 5 к выходу генератора 1, функционального преобразователя 6 видаН = А соя , подключенного вторым входом через измеритель 7 амплитуды квыходу усилителя 3, и индикатора 8, гоа управляемый резистор 9 фазовращателя 5 подключен входом к второмувыходу функционального преобразователя 6,Электромагнитный толщиномер работает следующим образом.Вихретоковый преобразователь 2,питаемый от генератора 1, приводитсяво взаимодействие с контролируемымобъектом, например неферромагнитнойэлектропроводящей трубой. Напряжениена выходе вихретокового преобразователя 2 определяется как толщиной Ттрубы, так и зазором Ь между вихретоковым преобразователем 2 и поверхностью трубы, После усиления в усилителе 3 выходное напряжение вихретокового...

Номер патента: 1226025

Опубликовано: 23.04.1986

Авторы: Бурмистенков, Марченко, Свиридов, Скрипник, Ткачук

МПК: G01B 7/06

Метки: датчик, емкостный, накладной

...окружающей среды, существенно влияющих на геометрические размеры электродов 4 и 7 и диэлектрические свойства защитного слоя 8.Изменение температуры материала контролируемой пленки приводит к изменению его диэлектрической проницаемости, что обусловливает неинформативное приращение емкости измерительного конденсатора 1, а следовательно, появление существенной погрешности измерения. Для исключения указанной погрешности необходимо изменить емкость измерительного конденсатора 1 на величину, равную приращению емкости, вызванному температурным изменением диэлектрической прони-. цаемости материала пленки.Поскольку привносимая контролируемой пленкой емкость в накладной измерительный конденсатор зависит от площади низко- и высокопотенциальных...

Номер патента: 1226026

Опубликовано: 23.04.1986

Авторы: Бабиков, Тишевич, Федотов, Фот

МПК: G01B 7/12

Метки: геометрических, датчик, индуктивный, нити, параметров

...концы образуют входной и выходной зажимы датчика, подключаемые впроцессе измерения к источнику питания переменного тока (не показан).Суммарное число витков обеих катушек4 и 5 на каждом диске 2 каркасадолжно быть неизменным, а направления токов в витках должны совпадать,что обуславливает высокую собственную индуктивность, а следовательно,высокую добротность и чувствительность датчика.Практически катушки 4 и 5 наматываются последовательно: с первогодиска до последнего наматывают пои витков, например, катушки 4 - накаждый диск, а затем в обратном на 26026 35 40 45 50,мая электропроводящая нить находится в области повышенной напряженности электромагнитного поля, создаваемого катушками датчика, т.е. смещена относительно центра их...

Номер патента: 1226027

Опубликовано: 23.04.1986

Авторы: Гагаринов, Кошарный, Нечитайло, Ободан, Рева, Рощин

МПК: G01B 7/12

Метки: профиля, размеров, шестигранного

...размеров.К блокам 5 и 6. выделения минималь.ных и максимальных размеров подключены соответственно индикаторы 7 и 8минимальных и максимальных размеров.Устройство содержит также блок 9умножения, блок 10 вычитания, блок11 коррекции, подключенный к выходублока 10 вычитания, индикатор 12 радиуса закругления, соединенный с выходом блока 11 коррекции,Устройство работает следующим образом.Поворотный механизм 1 (фиг. 1)осуществляет вращение шестигранногогорячекатаного профиля 13, вокругего продольной оси. Датчик 2 углаповорота через каждые 2-4 вырабатывает импульс, по которому значениесигнала с измерителя 3 размеров запоминается в. запоминающем блоке 4 (возможна реализация устройства, когдапрокат неподвижен, а измеритель...

Номер патента: 1226028

Опубликовано: 23.04.1986

Авторы: Артамонова, Рюмкин, Шлейфер

МПК: G01B 7/12

Метки: бесцентровом, диаметра, колец, тонкостенных, шлифовании

...10 сравнения, связанный повторому и третьему входам с датчиками 1 и 2, по выходу - с третьимвходом сумматора 5.35Блок 7 управления станком связансо схемой управления станка 11,Устройство работает следующим образом.Перед началом шлифования в элемен 40те 3 памяти запоминается сигнал Цодатчика 2, соответствующий исходномузначению размера Ь, а в элементе 9памяти - сигнал 01, , формируемыйона выходе элемента 8 сравнения сиг 45налов датчиков 1 и 2 и соответствующий исходному значению Й. толщиныстенки кольца. Команды на запоминание сигналов элементами 3 и 8 поступают от блока 7 управления станком(связь не показана).50Сигнал с выхода элемента 3 памятипоступает в элемент 4 сравнения, второй вход которого непосредственносоединен с датчиком...

Номер патента: 1226029

Опубликовано: 23.04.1986

Авторы: Иссинский, Маркман, Могорас, Пагануцци, Хусид

МПК: G01B 7/14

Метки: внутреннего, гильзы, двигателя, деформации, кольцами, компрессионными, сгорания, цилиндра

...3.Сравнивая полученные осциллограммы,определяют деформацию гильзы .цилиндрадвигателя внутреннего сгорания. Способ определения деформациигильзы цилиндра двигателя внутреннего сгорания с компрессионными коль цами, заключающийся в том, что датчикразмещают на упругом элементе, скрепляют последний с поршнем двигателя,перемещают поршень относительно гильзы на полный ход, снимают сигналы сдатчика и одновременно фиксируют положение поршня относительно гильзы,выводят двигатель на рабочий режим,повторяют измерения и по,полученнымданным определяют деформацию гильзы, 2 о т л и ч а ю щ и й с я тем, что, сцелью расширения функциональных воэможностей путем определения деформаций в зонах продувочных и выхлопныхокон и повышения достоверности путем...

Номер патента: 1226030

Опубликовано: 23.04.1986

Авторы: Бамбе, Грейвулис, Зантс, Рыбицкий, Цубергс

МПК: G01B 7/14

Метки: датчик, линейных, перемещений

...этого равны между собой ЭДС, наводимые во вторичных обмотках 3, Так как они включены встречно, амплитуда их суммарной ЭДС равна нулю и выходной сигнал на наческого резонанса.На чертеже показан датчик линейных перемещений.Датчик содержит два П-образных сердечника 1 с размещенными на них первичными обмотками 2 и вторичными обмотками 3. Первичные обмотки 2 включены между собой последовательно-встречно, а вторичные обмотки 3 последовательно-согласно. Свободные концы первичных обмоток 2 подключены к источнику питания переменного тока, а к свободным концам вторичных обмоток подключены соединеняые меж. ду собой выпрямительный диод 4 и нагрузочный резистор 5., Напротив концов одного из сердечников 1 установлен с возможностью перемещения Х в...

Номер патента: 1226031

Опубликовано: 23.04.1986

Авторы: Картофлицкий, Клименко

МПК: G01B 7/28

Метки: измерительное, профиля

...соединены с30 соответствующими входами сумматора 9, выход которого и является выходом всего измерительного устройства.Устройство работает следующимобразом.С первого выхода источника 6 питания на обмотку питания датчика 3 и первый вход перемножителя 7 сигналов подается синусоидальный сигнал, амплитуду которого считают равной 40 единице: я 1 пой. С второго выхода источника 6 питания на обмотку питания датчика 4 и первый вход перемножителя 8 сигналов поступает сигнал сояМ, Измеряемая величина а(1) яв ляется производной функцией времени, воздействует через рычаг 2 на входы датчиков 3 и 4, с выходов которых на вторые входы перемножителей 7 и 8 поступают соответственно сигналыО 1цВ)"Ьюх 31 2В соответствии с этим выходные сигналы перемпожителей...

Номер патента: 1226032

Опубликовано: 23.04.1986

Авторы: Григорьев, Корнеев, Павлова

МПК: G01B 7/14, G01B 7/293

Метки: вогнутой, кривизны, поверхности, радиуса, сферической

...технике и может быть использовано для контроля узких сферических вогнутых поясков опор газодинамических подшипников.Целью изобретения является повышение точности контроля узких вогнутых сферических поясов и упрощениеизмерения за счет исключения нескольких измерительных операций в различных меридиональных плоскостях, точность которых зависит от точности установки измерительной головки, и исключения последующих расчетов, а также благодаря возможности обеспечения производственного контроля беэ съема контролируемых деталей с рабочего места, где производится их обработка,На фиг. 1 изображено устройство для измерения радиуса кривизны вогнутой сферической поверхности; на фиг. 2 и 3 - относительное положение контролируемой детали и...

Номер патента: 1226033

Опубликовано: 23.04.1986

Авторы: Волянский, Калугин, Литвинов

МПК: G01B 7/30

Метки: датчик, поворота, угла

...процессе работы контактамигерконов 8. В зазоре между основаниями 2 и 3 располагается постоянныймагнит 12, соединенный с осью 13,связываемой в процессе измерений с 45контролируемым объектом (не показан).Датчик угла поворота работает следующюю образомВ зависимости от требуемой разрешающей способности и чувствительности к величине контролируемого углаповорота основания 2 и 3 устанавливают одно относительно другого в определенное угловое полажение. Если основания 2.и 3 устанавливаются так,что герконы 8 одной группы оказываются размещенными против герконовдругой группы, то при перемещении магнита 12, определяемом угловымперемещением контролируемого объекта,герконы в обеих группах замыкаютсяодновременно, и каждая иэ групп герконов...

Номер патента: 1226034

Опубликовано: 23.04.1986

Авторы: Волков, Конюхов, Кочкарев, Трофимов

МПК: G01B 7/30

Метки: перемещений, угловых

...его внешнейповерхности зубцами 6, ориентированными под углом Дч к зубцам 3 статора, На внутренней поверхности статора вь 1 полнены также кольцевые проточки 7-11 для укладки в них обмоток преобразователя и продольныйпаз 12 для размещения в нем соединительных выводов обмоток. Секционированная однофазная обмотка 13 возбуж- .дения содержит десять кольцевых секций 14-23, соединенных последовательно и уложенных попарно в кольцевыепроточки 7-11 статора (фиг. 3) так,что направления токов в каждой паресекций совпадают, а направления токов в смежных парах секций (смежныхкольцевых проточках) встречные. Дополнительные кольцевые секции 14 и15 обмотки возбуждения, уложенныев крайних кольцевых проточках 7 и 11,служат для обеспечения равенства ам...

Номер патента: 1226035

Опубликовано: 23.04.1986

Авторы: Васильев, Жаров, Симонов, Шарыпов

МПК: G01B 7/30

Метки: автомобиля, колес, схождения, управляемых

...Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к технической диагностике и может быть использовано при диагностировании передне"го моста и рулевого управления автомобиля,Цель изобретения - повышение точности измерения схождения управляемых колес,На чертеже изображена блок-схемаустройства.Устройство содержит датчики 1 и2 перемещения барабанов стенда ходовых качеств, схему 3 сравнения, входы которой соединены с,выходами датчиков 1 и 2, нормально разомкнутыйключ 4, вход которого подключен квыходу одного из датчиков перемещения, управляющий вход соединен сфвыходом схемы 3 сравнения, схему 5запоминания, вход которой соединенс выходом нормально разомкнутогоключа 4, регистрирующий прибор...

Номер патента: 1226036

Опубликовано: 23.04.1986

Авторы: Епифанов, Нокалн

МПК: G01B 7/30

Метки: поворота, угла

...И ОТКРЫТИЙ ТОРСНОМУ СВИДЕТЕЛЬСТВ ЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА паЯОш, 1 226036 ких шкал индукционного типа на 180о и параллельному соединению измеритель ных обмоток этих шкал, Устройство для измерения угла поворота содержит две многополюсные электромеханические шкалы, на статорах и роторах которых расположены соответственно обмотки возбуждения и измерительные обмотки. При подаче переменного напряжения на обмотки возбуждения на клеммах измерительных обмоток индуцируются ЭДС в функции угла поворота кинематически связанных роторов,Благодаря параллельному соединению измерительных обмоток и смещению роторов в пространстве значение суммарной накопленной погрешности значительно меньше накопленной погрешности каждой из шкал. 1 ил.1226036...

Номер патента: 1226037

Опубликовано: 23.04.1986

Автор: Лакомкин

МПК: G01B 7/30

Метки: датчик, перемещений, угловых

...Изобретение отнрительной технике ипользовано для контрремещений объектов рчения, Оно позволяетность контроля угловобъекта путем уменьшсти воспроизведения,ЯО 1226037ю 1 4 Ь 01 В 7/30 зависимости выходного сигнала. Датчик угловых перемещений содержитстатор с явно выраженными полюсами,размещенные на них измерительныеобмотки и обмотку возбуждения, атакже ротор, отделенный зазором отплоскости полюсов статора и выполненный в виде сплошного диска, установленного под углом с( к плоскости полюсов статора, выбранным изусловия 0 ( с.45. В процессе измерения углового положения воздушныйзазор между плоскостью ротора и каждого из полюсов статора меняется полюсов статора, о т л н ч а ю щ и йс я тем, что, с целью увеличенияточности, он...

Номер патента: 1226038

Опубликовано: 23.04.1986

Автор: Каржавов

МПК: G01B 7/30

Метки: датчик, положения, углового

...Поскольку диаметр, на котором расположены отверстия 2 и 14, расположен в пространстве перпендикулярно диаЛетру, содержащему отверстия 8 и 20, то указанные пары секций 28, 40 и 34 46 объединены в группу, .образуя среднюю точку А. Количество групп для каждой фазы равно Е/2 р=6.Средние точки групп (точки соединения пар секций, например точки А, В,) подключены через резисторы 76 - 87 к соответствующим выходным клеммам 88 и 89 датчика, к которым присоединены измерители 90 и 91 тока. Концевые выводы всех групп секционированной обмотки датчика подключены к шинам 92 и 93 однофазного источника питания, имеющег заземленную среднюю точку 94.Соп 1 ротивления К. резисторов датчика выбираются по номиналу согласно выражениюК. =К,) ссеес р).+рс 2(с)...

Номер патента: 1226039

Опубликовано: 23.04.1986

Автор: Кочкарев

МПК: G01B 7/30

Метки: датчик, угла

...установлен с возможностью перемещения вдольвала 4 датчика и образует с зубча -тым ротором 5 разъемный фрикциондля фиксации положения зубчатогоротора 5 в случае аварийного отключения питания от обмоток возбуждениядатчика и обесточивания обмотки 6электромагнита. Дополнительный вал 9,предназначенный для связи датчикаугла с объектом контроля, установлен в подшипниковых опорах крышки 2.На валу 9 жестко закреплена втулка 10 с поводком 11 и установленс возможностью вращения барабан 12с выступом 13, контактирующим с поводком 11, выступом 14, контактирующим с поводком 15 зубчатого ротора5, Барабан 12 связан с зубчатым ротором 5 и втулкой 10 с помощьюплоских спиральных пружин 16 и 17соответственно. Пружины 16 и 17имеют встречную навивку и...
