G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1471091

Опубликовано: 07.04.1989

Авторы: Александрова, Громова, Демидова

МПК: G01B 11/16, G01L 1/24

Метки: конструкциях, механических, напряжений

...1), на которойпредставлена кинетика двупреломленияв образце-спутнике в форме диска(В = 20 мм), нагруженном сосредоточенными силами Р = 0,787 кг, видно,что в отличие от отвержденного материала (Фиг, 1, кривая 2), для которого легко определяется температуразамораживания Т= 118 С и к.о,ч,С = 185010 1/МПа, для неотвержден ного образца эту температуру выбратьтрудно. После охлаждения двупреломление в центре диска будет асов 2 р2160 10 (фиг. 2), После снятиянагрузкид соз 2 = дсоя 2 ц - д,у соя 2 Цу, где 1 усов 2- упругая составляющая, которая снимается в момент разгрузки.При этом согласно выражению (1)фо соов = дьэ соя 2 Ч 5, + + дсоз 2 ЧцеВ данном примере Ю соз 2=-7о о2128 10 , Далее отжигают образец путем нагрева до Ти медленного...

Номер патента: 1472747

Опубликовано: 15.04.1989

Авторы: Модестов, Филиппов, Цейтлин, Чудов

МПК: G01B 11/00, G01B 5/00

Метки: измерительных, оптических, стол, устройств

...в интерферометрах.Целью изобретения является упрощение конструкции.На чертеже показана схема предлагаемого стола для оптических измерительных устройств.Стол содержит основание 1, поворотную вокруг двух пересекающихсяосеВ площадку 2, опору, выполненнуюв виде стержня 3, шарнирно соединенного с основанием 1 и площадкой 2две упругие пластины 4 и 5, скрепленные средними частями с площадкой2, концы пластины 4 закреплены наосновании 1 и выполнены с резьбовымиотверстиями, в которые ввинченывинты 6 и 7, установленные на мембранах 8 и 9,с возможностью взаимодействия с концами пластины 5, и 25закрепленные на основании 1 шаговые двигатели 10 и 11, связанные со-ответственно с винтами 6 и 7, Для уве 1личения редукции упругие пластины 4,и 5 выполнены с...

Номер патента: 1472749

Опубликовано: 15.04.1989

Автор: Раманаускас

МПК: G01B 5/008

Метки: крупногабаритных, объектов, размеров, стенд

...расстояние между двумя соседними калибраторами не должно превышать диапазона измерения 45 координатной измерительной машины 3. Данные о положении калибраторов засы". лаются в память управляющего вычислительного комплекса 6.Координатную измерительную машину 3 перемещают по основанию 1 в положение А, удобное для измерения час" ти объекта 2, и Фиксируют ее в этом положении. Затем измеряют координа-ты точек поверхности калибратора 7 и определяют пространственное положение координатной измерительной машинй 3 относительно калибратора 7. Эти данные также запоминаются в управляющем вычислительном комплексе б. Далее измеряют координаты доступного для измерения участка поверхности объекта 2, пересчитывая показания координатной измерительной...

Номер патента: 1472750

Опубликовано: 15.04.1989

Автор: Кузнецов

МПК: G01B 5/012

Метки: головка, измерительная

...помощью поворотного основания 17,имеющего регулировочные винты 18 и19 и крепежный винт 20.Ось толкателя 14 расположена нарасстоянии А/(2 К+1) от средней плос кости тороидального буртика 10, расположенного в средней части штока 8,где К = А/а, А и а - расстояния отсредней плоскости тороидального буртика 10 соответственно до центра сфе ры сменного наконечника 11 и до средней плоскости тороидального буртика .9.Изолированные от корпуса детали3-7 как контакты электрической цепи 25 присоединяются к логическому элементу (не показан), отрабатывающемукомацдный сигнал при размыкании любой пары контактов..Измерительная головка работает 30 следующим образом.При касании измерительным наконечником 11 измеряемого объекта в любом направлении в...

Номер патента: 1472751

Опубликовано: 15.04.1989

Автор: Матвеев

МПК: G01B 5/24

Метки: загиба, криволинейных, прибор, радиуса, труб, угла, участков

...виде струбцины 10 и винта 11 и снабженного планкой 12 с визирной иглой 13, упорами 14 и крепежным узлом в виде струбцины 15 и винта 16.1Прибор работает следующим об разом.Прибор диском 1 посредством струбцины 10 с винтом 11 крепят на торец измеряемой трубы 17 так, чтобы упоры 9 плотно прилегали к торцу тру бы 17, что обеспечивает получение точки пересечения оси диска 1 осевой линией 18 поверхности трубы 17 и плоскости ее торца. В этом случае нулевое деление шкалы 2 совпадает с З 5 осевой линией 18 трубы 17.Таким же образом на противоположном конце трубы 17 устанавливают визирную идолу 13 так, чтобы плоскость планки 12 совпадала с плоскостью диска 1. Поворотом полки 8 рамки риски смотровых окон 3 и 4 совмещают с иглой 13, т.е, пробивают...

Номер патента: 1472752

Опубликовано: 15.04.1989

Авторы: Куткин, Щербаков

МПК: G01B 5/25

Метки: оправка, разжимная, шариковая

...базирования оправки в изделии. Поддействием этого усилия коническиеазжиматели перемещаются навстречуруг другу, сжимая возвратные пруны 7 и 8. Перемещение коническихразжимателей 3 и 4 прекратится, когда взаимодействующие с ними щарики10 придут во взаимодействие с поверхностями центрируемых отверстий,В данном случае произойдет одновременное базирование по двум отверстиям с равным базирующим усилием.Если один из диаметров больше, токонический разжиматель, центрирующий данное отверстие, переместится набольшее расстояние и надежно сбазирует оправку по двум отверстиям спримерно равными базирующими усилиями вследствие независимости перемещений конических разжимателей друготносительно друга,Использование изобретения по сравнению с...

Номер патента: 1472753

Опубликовано: 15.04.1989

Авторы: Буров, Дмитриев, Конюхов, Петров, Школин, Янышев

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...от поверхностишарообразного элемента 2 в диаметрально противоположных плоскостях. Катушки 8 и 9, 10 и 11 соединены попарно дифференциально и размещены сим- метрично, а их плоскость перпендикулярна поперечной плоскости симметрии участка 5 элемента 2 в исходном положении преобразователя. Ширина участка 5 выбирается из условия получениятребуемой величины зоны нечувствительности преобразователя и состав 1ляет не менее трех радиусов одной катушки индуктивности, что исключаетвлияние "краевого эффекта" в начальном положении преобразователя. Диэлектрическая накладка 4 обеспечиваетпостоянный зазор между катушками индуктивности и участком 5 шарообразного элемента 2,Двухкоординатный преобразовательугловых перемещений работает следующим...

Номер патента: 1472754

Опубликовано: 15.04.1989

Авторы: Гладырь, Степанов

МПК: G01B 9/02

Метки: интерференционный, линейных, перемещений

...Фронта центр которого оптически сопря 9жен с центром Б, сходящегося в прост ранстве объекта пучка излучения,Изменение интенсивности интерференци.нного поля по сечению совмещенных пучков при приближении точки. Б к центру Я происходит несинфазно.В центре интерференционного поля изменение нормированного значения интенсивности составляет Ф1 = 2 соз(21 сЕ), где 1 с - волновое число Е - величина осевого смещения точки отражения Б относительно центра Б а на краю поля из-за изменения положения центров кривизны Б н опорного Б и измерительного Фронтов нормированное значение интенсивности меняется в общем случае по закону2 1= 2 с 21 Е +(- 20 1 1 1(2) 1 1 1 )в +а Е где Х, - координаты точки анализа; а - расстояние от линзы до контролируемой...

Номер патента: 1472755

Опубликовано: 15.04.1989

Авторы: Григорьев, Левандовский, Червяков

МПК: G01B 11/00

Метки: дефектов, координат, поверхности, проводящей, формы

...схему 6 управления соединен с двигателем 22 указателя 7 направления тока. Основной корпус 20 и двигатели 17 и 22 жестко закреплены на кронштейне 27, который через зубчатую рейку 28 соединен со стойкой 29, укрепленной на основании 30, на котором установлен также двухкоординатный стол 3 1 с исследуемым объектом 250 Схема 6 управления предназначена для управления работой указателя 7 направления тока, а именно скоростью и направлением вращения шагового двигателя 22. Блок состоит из задающего55 генератора, коммутатора, преобразующего унитарный кодв 4-Фазную систему напряжения, и усилителя мощнос 314727554ти, служащего для питания обмоток шагового двигателя 22.Блок 10(12) формирования электри.5ческого сигнала предназначен дляформирования на...

Номер патента: 1472756

Опубликовано: 15.04.1989

Авторы: Гиниятуллин, Гурьянова, Хамитова, Хасанов

МПК: G01B 11/00

Метки: геометрических, горячего, проката, размеров

...оптического изображения в предлагаемое устройство.Геометрический размер светочувствительной поверхности развертывающего фотоэлектрического преобразователя 2 равен геометрическим размерамвходного и выходного торцов волоконно-оптического преобразователя 6,Торцы волоконно-оптического преобразователя отполированы,Устройство для измерения геометрических размеров светящихся объектов работает следующим образом.Изображение краев светящегося тела11 с помощью оптической системы 1проектируется на входные торцы волоконно-оптического преобразователя,на два прямоугольных элемента 7 и8, которые с механизмом перемещения(микрометрический винт 9 с отсчетнойшкалой) устанавливаются на номинальный размер. Волоконно-оптическийпреобразователь проводит...

Номер патента: 1472757

Опубликовано: 15.04.1989

Авторы: Ишков, Казанский, Мандрыка, Першин, Цетович

МПК: G01B 11/26

Метки: конуса, осыпи, сыпучего, угла

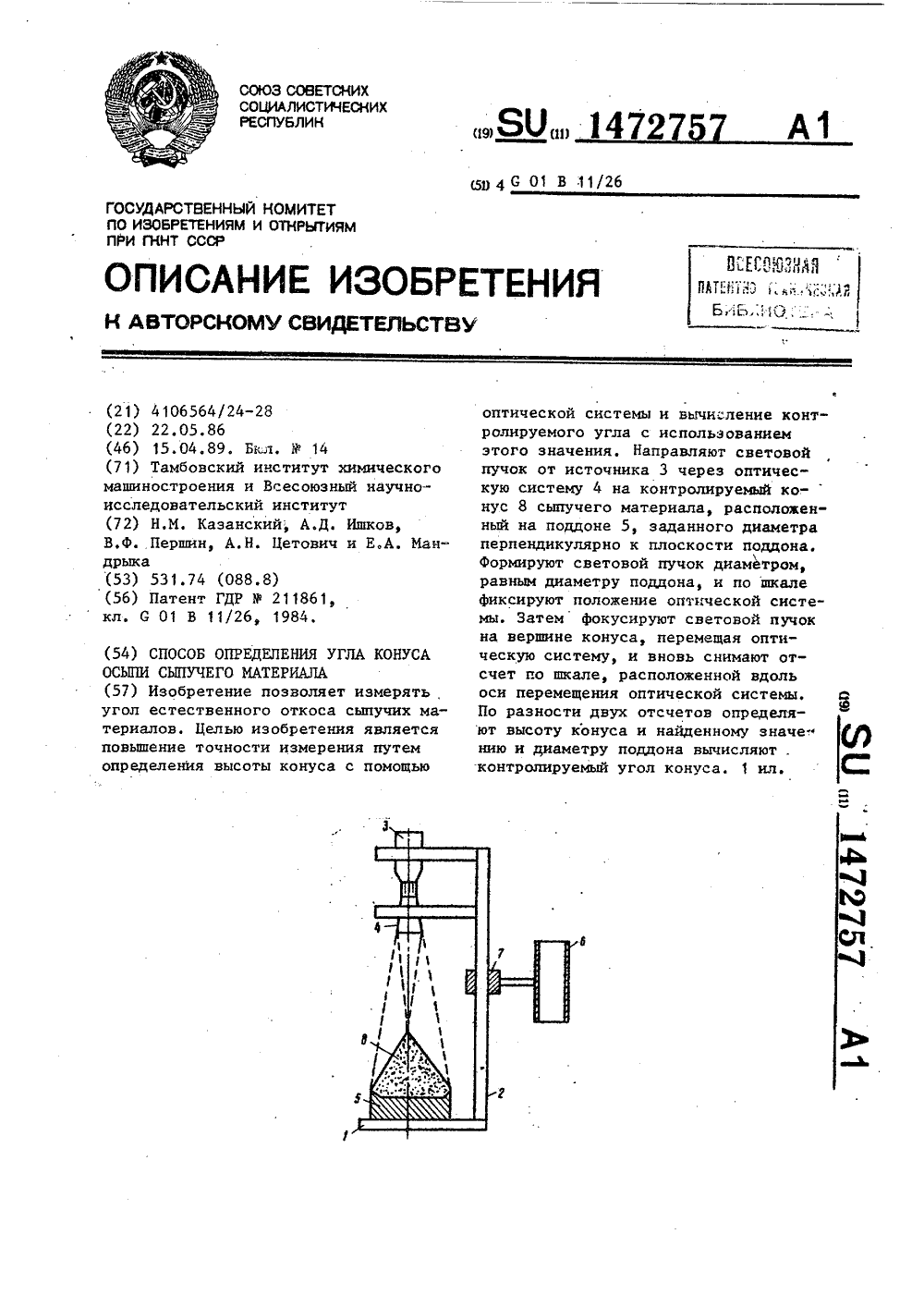

...при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Произзодственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к измерительной технике и может быть использовано в химической, микробиологической и пищевой промьппленности при из 5 мерении углов естественного откоса сыпучих материалов.Целью изобретения является повышение точности измерения путем определения высоты контролируемого конуса с помощью оптической системы,На чертеже показана схема, реализующая данный способ.Схема содержит основание 1, кронштейн 2, источник 3 света, например 15 лазер типа ЛГ, оптическую систему 4, поддон 5, емкость б, выполненную в форме цилиндра, из которой насыпают сыпучий материал на поддон, и меха-: низм 7 поворота...

Номер патента: 1472758

Опубликовано: 15.04.1989

Авторы: Карпеченко, Пахомов, Покрывайло, Шульман

МПК: G01B 13/18

Метки: датчик, перемещений, угловых

...уплотнением 13. Конт-ролируемый объект 14 закреплен натрубопроводе 1.В качестве рабочей жидкости использован электролит в . вода с добавками красной и желтой кровяной солилибо иодида калия. Для предотвращения миграционных токов в электрической цепи применяются также сульфатнатрия, если материал основных электродов платина.Трубопроводы 1 и 3 имеют длинуоколо 30 калибров.При измерении угла о 6 отклоненияобъекта 14 от первоначального положения насосом 11 подают электролитв трубопровод 1 и измеряют ток припоочередном включении в цепь основных электродов 5 и 6. Когда объект14 поворачивается вокруг барабана 10,эластичная трубка навивается на барабаЪ, приобретая криволинейное в,плане очертание постоянного радиуса. Из-за искривления...

Номер патента: 1472759

Опубликовано: 15.04.1989

Авторы: Бессарабов, Саенко, Смаль

МПК: G01B 21/00

Метки: границы, объекта, положения

...можно использовать момент временипересечения видеосигналом дополнительного объекта нижнего из верхних опорных уровней. При измерении размера объекта дополнительно отмечают моменты 1 пересечения отрицательным фронтом видеосигнала дополнительного объекта информационных опорных уровней и моменты СС, пересечения отрицательным фронтом видеосигнала измеряемого объекта информационных опорных уровней. Выделяют интервалы С = Ь с; - Е; ( = 6 9), суммируют их Й19 9м;=(;,-с,) =; с, -с;6 ; - 166Эта сумма может быть получена суммированием измеренных в периодах частоты заполняющих импульсов моментов времени пересечения информационных опорных уровней отрицательными фронтами измеряемого и дополнительного объектов. Причем коды, соответствующие...

Номер патента: 1472760

Опубликовано: 15.04.1989

Авторы: Гумеров, Коротков, Шройт

МПК: G01B 21/02

Метки: бесконтактного, размеров

...имц элетричесссце сигналы поступают ца ьходы :сомпаратора 18, При этом, если оцтролируемая поверхность 25 находится точно в фокусе объектива 2, то вследствие соответствуюшей устацови1диафрагмы Я л 9 на светоприемникн 4 и 15 поступают равные световые потоки,и соответственно с омпаратора 18 снимается нулевой сигнал,При смещении отражающей поверх-. ности 25 в сторон относительно Фокуса объектиьа 2 потоки свста попа дающие ца сЪотоприемнщси 14 и 15, будут разныж, и на выходе омпарат, ра 18 появляется сигнал, пропорцио - нальный величине смещения, полярцост.; упомянутого сигнала зависит от направления смещения. Поскольку диафрагма 10 установлена в Фокусе коллиматора 7, то через нее на светоприемник 16 проходит максимальный световой...

Номер патента: 1472761

Опубликовано: 15.04.1989

Авторы: Иванов, Павлычев, Юсов

МПК: G01B 21/06

Метки: движущихся, размеров

...Первый импульс с выхода элемента ИЛИ 20 записывается "1" в оба разряда регистра 22, так как на выходе элемента И 23 и на выходе первого разряда присутствовал уровень "1". Эти сигналы поступают на входы элементов И 24 и 25. Если материал не вышел за пределы рабочей зоны осветителей 8 и 16, то на инверсных выходах блокови 12 памяти уровень "0" сохраняется по прохождении первых импульсов с выхода элемента ИЛИ 20. При этом 15 импульс на выходе формирователей 3 или 11 может возникнуть при освещении светодиодами Фотоприемников 1 или 9 только после его окончания на выходе элемента ИЛИ 20, Поэтому сравнение 20 состояния разрядов регистра 22 и состояния блоков 4 и 12 памяти происходит по окончании импульса на выходе элемента ИЛИ 20. Таким...

Номер патента: 1472762

Опубликовано: 15.04.1989

Авторы: Алексеев, Орловский

МПК: G01B 21/22

Метки: взаимного, двух, объектов, перемещения, углового

...которых формируется-. 7 А; , с выхода синхро 1=низации фотоприемника снимаются сигналы управления разверткой по строкам и кадру, на основе которых в формирователях 11 и 12 кода координат Х и У формируются в цифровой форме в коды координат Х " и У," . Эти коды1)поступают далее на первый 13 и второй 14 матричные умножители, а результаты умножения подаются на сумматоры 15 и 16, на выходах которых форми 1 уют сумма синхроимпульсов и входом видеосигнала блоков 8 и 9 определения координат изображения.Устройство работает следующим образом.Взаимное угловое перемещение объектов вызывает перемещение изображений источников излучения йа Фотоприемниках 6 и 7. Процесс измерения происходит следующим образом; строчные и кадровые синхроимпульсы и...

Номер патента: 722407

Опубликовано: 15.04.1989

Авторы: Безуглов, Пекарский

МПК: G01B 15/02

Метки: композиции, металл, металла, пластмасса, слоя, толщины

...изоляцией.Цель изобретения - и ние толщины стенок заполненных трубопроводов с изоляцией.Для этого по пр способу предварительно ежду кон тролируемым объект иустройством дополнительный слой пластмассы. толщиной, обеспечивающей максимальную интенсивность регистрируемого гамма-излучения, по величине которой судят о толщине слоя металла.Экспериментально было установлено, что регистрируемый поток гамма-из- лучения радиационного захвата медленных нейтронов слоем металла возрас 10 тает с увеличением толщины слоя пластмассы (при данной толщине слоя металла) до определенного максимального значения, а при дальнейшем увеличении толщины пластмассы происходит очень медленный спад регистрируемого потока гамма-излучения в ши-, роком диапазоне толщин...

Номер патента: 671472

Опубликовано: 23.04.1989

Авторы: Безуглов, Пекарский

МПК: G01B 15/02

Метки: покрытия, толщины

...на поверхности покрытия поток гамма-излучения радиационного захвата, согласно экспериментальным данным, с увеличением толщины покрытия увеличивается. Так как поле медленных нейтронов на поверхности покрытия (при данной его толщине) и поле медленных нейтронов в материале покрытия полностью определяются полем медленных нейтронов, создаваемым водородосодержащей подложкой (по аналогии с прототипом), то и флуктуации этого поля (флукщуации сВОЙстВ материала пОдлОжки по Отно 45 шению к нейтронам) приводят к соответствующим изменениям регистрируемых потоков медленных. нейтронов и гамма-квантов радиационного захвата на поверхности покрытия, то есть, с50 увеличением поля медленных нейтронов, создаваемого подложкой, пропорцио: нально...

Номер патента: 1474439

Опубликовано: 23.04.1989

Авторы: Дерюшев, Смирнов

МПК: G01B 3/48

Метки: внутренних, резьб

.... оси 21 расположен рычаг 22, а Й на оси 23 - рычаг 24. Между рычагами 22 и 24 в рукоятке 20 расположен толкатель 25. Рычаг 22 контактирует с р подвижной измерительной губкой 2. Ориентирующий механизм выполнен в виде кольца 26, направляющие колонки фф 27 которого размещены в продольных отверстиях 28, выполненных в корпусе 1. Кроме того, в отверстиях 28 размещены фиксируюшие элементы, выполненные в виде пластинчатых пружин 29, )с Устройство работает следующим обЬе разом.При нажатии на рычаг 24 последний при помощи толкателя 25 и рычага 22 перемещает подвижную измерительную губку 2 с центрирующим мостиком 11 до упора в неподвижную губку 3, Ори 3147ентирующее кольцо 26 необходимо опустить в крайнее нижнее положение(фиг.1). В таком положении...

Номер патента: 1474440

Опубликовано: 23.04.1989

Автор: Ратомский

МПК: G01B 5/20

Метки: зубчатых, колес, конических, пары, сборки

...включают действительные/размеры Ь, и Ьг и корректирующие размеры К, и К. Положения пары конических зубчатых колес 3 и 4 (фиг.4) определены исходя из требуемой величины бокового зазора при, положении их венцов И и Ь до обкатки и положении Ни Ь упомянутых венцов после обкатки в результате температурных деформаций на величины 1, и 1, 15 которые рассчитывают в соответствии со схемой, приведенной на фиг.5.Размерные цепи (фиг.5), определяющие изменение положения зубчатых венцов включают суммарное смещение 20 Ь, начальных конусов пары коническихВ колес, измеренное пб нормали к их образующим, смещения Ь, и Ьг начального конуса одного из колес пары, измеренное по нормали к образующей, 25 углы 8, и 8 г начальных конусов соответственно конических...

Номер патента: 1474441

Опубликовано: 23.04.1989

Автор: Метильков

МПК: G01B 5/24

Метки: звездочек, расположения, шкивов

...11, зубчатого колеса 12 сцентральным резьбовым отверстием,установленного в корпусе 9 с возможностью зацепления с зубчатой рейкой,35встречно установленных в резьбовомотверстии винтов 13 и 14 с резьбамисоответственно правого и левого направлений и закрепленных на свободныхконцах винтов.13 и 14 указательныхфлажков 15 и 16.Устройсво работает следующим образом.В исходном состоянии держатели 5и 6 разведены, корпус 9 установленв начале зубчатой рейки 1, а указательные флажки 15 и 16 настроены назаданный размер с помощью зубчатогоколеса 12, выведенного из зацепленияс рейкой 1, При измерении на венце5 Обазовой звездочки .7 (или в канавкебазового шкива 8) устанавливают держатели 5 и 6, вращают колесо 12 иперемещают держатели 5 и 6 до ихФиксации...

Номер патента: 1474442

Опубликовано: 23.04.1989

Авторы: Палагин, Скуратов

МПК: G01B 5/24

Метки: изгиба, между, плоскостями, труб, угла

...узлы 3 крепления и закрепленный в плоскости, перпендикулярныйбазовой поверхности 2, угломерныйдиск 4 с установленным в нем с воэможностью поворота на одной оси с угломерным диском 4 подвижным диском 5а выступом 6. На выступе 6 шарнирнозакреплен сменный рычаг 7, шарнирносвязанный со сменным рычагом 8, другой конец которого шарнирно связанс указателем 9 поворота с пазом 10,ось симметрии которого ра,сположенав плоскости, проходящей через осьугломерного диска 4.Устройство работает следующим образом,Устройство устанавливается базойповерхностью 2 на стол (не показан),На узлы 3 крепления устанавливаютпроверяемую пространственно изогнутуютрубу 11 и ее положение при помощиузлов 3 крепления регулируют,так,чтобы ее ось была параллельна...

Номер патента: 1474443

Опубликовано: 23.04.1989

Авторы: Романов, Фокин

МПК: G01B 5/28

Метки: поверхности, прибор, шероховатости

...Коромысло 6 одним концом шарнирно соединено с первым измерительным щупом 3, другим взаимодействует с вторым регистрирующим элементом 7, который закреплен на плече 8, выполненным параллельно направляющей 1 на первом измерительном щупе 3.Прибор работает следующим образом, Прибор закрепляют на проверяемой поверхности 9. Рамку 2 устанавливают на направляющей 1 в крайнее положение. При движении рамки 2 вдоль направляющей 1 измерительный щуп 3 повторяет неровности поверхности 9 и регистрирующий элемент 4 фиксирует смещение щупа 3. Одновременно при движении рамки 2 второй измерительный щуп 5, установленный на некотором расстоянии от щупа 3, также контактирует с проверяемой поверхностью 9 ется относительно одного плеча щупа3, выполненного...

Номер патента: 1474444

Опубликовано: 23.04.1989

Авторы: Белодед, Гродзинский, Стрюч

МПК: G01B 7/00

Метки: величин, неэлектрических

...отрицательного прираще"ния измеряемой величины, формируютсяимпульсы, несущие информацию обабсолютной величине и знаке отрицательного приращения измеряемой величины, а на выходе элемента И 11,являющемся шиной сигнала положительного приращения измеряемой величины,формируются импульсы, несущие информацию об абсолютной величине и знакеположительного приращения измеряемойвеличины,Индикатор 12 знака, выполненный,например, на базе КБ-триггера, фиксирует поступающие на его входы импульсы и индицирует знак приращения изме 1 О .ряемой величины.На выходе элемента ИЛИ 9 формируются импульсы, длительность которыхпропорциональна абсолютному значениюизмеряемой величины, и могут быть15 использованы для преобразования вкод либо аналоговую...

Номер патента: 1474445

Опубликовано: 23.04.1989

Авторы: Зарипов, Рубин, Сысоев

МПК: G01B 7/00

Метки: измеритель, индуктивно-емкостной, перемещений

...Н.Король Редактор М,Бланар Заказ 1881/37 Тираж 683 Подписное сс ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение .относится к контрольно-измерительной технике и можетбыть использовано прн точных изме- .рениях малых перемещений в различ 5ных областях производства.Цель изобретения - повышение точности за счет исключения временнойи температурной нестабилзности активных элементов измерительной цепи,На чертеже представлена блок-схема измерителя.Индуктивно-емкостной измерительперемещений содержит автогенераториндуктивные 2 и 3 и емкостные 154 и 5 датчики, усилители 6 и 7, измеритель 8...

Номер патента: 1474446

Опубликовано: 23.04.1989

Авторы: Конаков, Любомиров, Симакова, Чувыкин

МПК: G01B 7/00

Метки: перемещение-фаза, преобразования

...поступает на один их входов регистрирующего прибора - фазометра 7.На сумматоре 6 происходит геометрическое сложение первого дополнительного .и второго основного сигналов Ю,(х) и У. С выхода сумматора6 результирующий сигнал У е поступает на другой вход Фазометра 7. ЗОС выхода фазометра 7 снимаетсязависимость разности фаз между результирующими сигналами от измеря"емого перемещения с (х,у).Работу устройства поясняет векторная диаграмма (Фиг.2), где синдексом "1" обозначены сигналы дляизмерения перемещений, соответствующие началу диапазона измерения,без индекса "1" - соответствующие я 1.п(180-Ю) соя(180-+О (х) /Б1Формула изобретения Способ преобразования перемещение - фаза, заключающийся в том, что формируют первый и второй основные...

Номер патента: 1474447

Опубликовано: 23.04.1989

Автор: Дубравин

МПК: G01B 7/00

Метки: выходной, дифференциального, линейности, линейных, настройки, перемещений, преобразователя, характеристики

...половину расстояния й между ними.К секции 6 измерительной обмоткиподключают измерительный прибор,а к обмотке 5 возбуждения - источник питания переменного тока не показан).Способ настройки дифференциального преобразователя линейных перемещений осуществляют следующим образом.Отключают одну из секций 6 измерительной обмотки преобразователя и, перемещая подвижный ферромагнитный элемент 4 вдоль продольной оси корпуса 7, измеряют выходную характеристику преобразования перемещения в электрический сигнал. С учетом заданного класса точности определяют длину нелинейного участка на краю характеристики преобразования и соответствующую ей область торцовой части полюса 3, на котором размещена подключенная в этот момент времени к измерительному прибору...

Номер патента: 1474448

Опубликовано: 23.04.1989

Авторы: Абаимов, Дмитриев, Католиков, Меркулов

МПК: G01B 7/00

Метки: электромагнитного

...другому выводу источника 4 постоянного напряжения,Параллельно обмоткам 8 и 9 подключен индикатор 10 постоянного напряжения.Устройство работает следующимобразом,Генератор 3 импульсов вырабаты-вает импульсы напряжения П прямоугольной формы(фиг.2). Отсутствиеимпульсов напряжения на управляющихвходах электронных ключей 1 и 2 приводит к их замыканию,Источник 4 постоянного напряжения оказывается подключенным к обмоткам 8 и 9 вихретоковых преобразователей через потенциометр 7. Измене"ния тока через обмотки 8 и 9 приводит к появлению на них напряженийБ , Б . Если параметры обмоток 8 и9 одинаковы, то и величины напряжений (1, (1 также равны(линии 11 и12, Фиг.2,Если в зоне контроля одного извихретоковых преобразователей, например, с...

Номер патента: 1474449

Опубликовано: 23.04.1989

Авторы: Борисов, Чижма, Чистяков

МПК: G01B 7/04

Метки: движущейся, ленты, протекторной, толщины

...производства протекторной ленты характеризуется тем, что возможны многочисленные перерывы в изготовлении протекторной ленты, при которых толщина измеряемого материала равна нулю, .например при запусках новых типоразмеров протекторов, при нарушении режима питания и т,д, Эти перерывы используются для автоматической установки нуляКроме того, для любого профиля протекторной ленты имеется минимальное возможное значение толщины, заложенное в технологическом регламенте, причем значительно превышающее возможный уход нуля устройства измерения толщины, Последнее позволяет различать режим установки нуля от режима измерения по результату измерения толщины,При нормальном течении процесса величина толщины ленты больше величины уставки,...

Номер патента: 1474450

Опубликовано: 23.04.1989

Автор: Герасимов

МПК: G01B 7/16

Метки: перемещений, тензорезисторный

...лежащих на оси дефор мационного кольца 5, перпендикулярной оси штока 2. Все тензорезисторы включены в общую мостовую измерительную схему.Преобразователь работает следующим образом.Свободным концом шток 2 вводят в контакт с объектом измерений и закрепляют преобразователь, жестко фиксируя положение корпусного элемента 1, например, с помощью захватов неподвижного штатива (не показан), Перемещения объекта передаются штоку 2, в результате чего начинает сжиматься пружина 4 и изгибаться пластина 6. Деформационное кольцо 5, жесткость которого существенно превышает жесткость пластины 6, при этом не деформируется и поэтому изменяются сопротивления лишь тензорезисторов 7-10, Однако после того, как полный свободный ход пластины Ь выбран,...
