G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1392334

Опубликовано: 30.04.1988

Авторы: Вяльцев, Гончаренко

МПК: G01B 5/25

Метки: отверстий, соосности

...1 уетановлены с помощью гаек 22 разрезные конические втулки 23, посредством которых регулируется радиальный разор между корпусом 1 и шпин делем 8.На поверхности корпуса 1 имеются три базовые опоры 24, служащие для установки устройства на измеряемую деталь 25. 45Устройство работает следующим образом.Щуп 16 настраивают на размер на 0,5-1 мм больший, чем меньшее отверстие измеряемой детали 25, и контрят найкой.Путем поворота узла 2 базирования кулачки 3 перемещают в направлении шпинделя 8 до упора.Устройство устанавливают на торец 55 измеряемой детали 25 и поворотом узла 2 базирования кулачка 3 перемещают до полного контакта их рабочих поверхностей 5 с поверхностью большего отверстия измеряемой детали 25 (фиг, 1), Тем самым производят...

Номер патента: 1392335

Опубликовано: 30.04.1988

Авторы: Медведев, Рубинов, Синофеев

МПК: G01B 5/24

Метки: концевых, спиральных, фрез

...13, установленной между платформой 13 и штангами 7 и 8 каретки 14, закрепленной на платформе 13 ЗО микрометрической головки 15 с измери" тельным штоком 16, закрепленным на каретке 14, линейки 17 с нониусом 18, установленной с возможностью взаимодействия на каретке 14 посредством пружины 19 с наконечниками 11 и 12. Ось 20 вращения линейки 17 расположена в плоскости рабочей поверхности измерительного столика 2 и угловой шкалы 21, закрепленной на каретке с возможностью взаимодействия с нониусои 18 линейки 17. Штанги 7 и 8 выбирают. попарно из комплекта с оп" ределенным размерным рядом, учитывающим диапазон измерения, 45Устройство работает следующим образом.В исходном состоянии фиксируют траверсу 4 на заданной высоте, а штанги 7 и 3...

Номер патента: 1392336

Опубликовано: 30.04.1988

Автор: Воловик

МПК: G01B 5/26

Метки: обводное, планиметра

...к иэмериельной технике и может быть испольовано для измерения площадей плоскихигур,5Цель изобретения повышение точности обвода и упрощение конструкцииобводного устройства планиметра.На фиг.1 изображена схема обводного устройства планиметра с коиусооб,разным отверстием на визирном элементе; на фиг,2 - то же, с полусферическим наконечником.Обводное устройство планиметра содержит обводной рычаг 1 с визирным 15элементом на конце, выполненным в ви, де наконечника 2 со сквозным отверс"тием 3, предназначенным для взаимодействия с контролируемой поверхностью 4. Отверстие 3 может иметь кону, сообразную форму, а форма наконечни, ка 2 может быть полусферической.Обводное устройство планиметра работает следующим образом,Накладь 1 вают...

Номер патента: 1392337

Опубликовано: 30.04.1988

Авторы: Воробьев, Говор, Магдеев

МПК: G01B 5/28

Метки: отклонений, прямолинейности

...при котором контактировать с образующей 5, с которой контактируют Е оры 2. Затемснимают показа- фф ных узлов 3, по которым оп- ф ф еличину отклонения от пря- С ти.ил.392337 Формула изобретения Составитель В.СавельевТехред М.Дидык Корректор А.Обручар Редактор А.Ревин Заказ 1803/42 Тираж 680 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике.Цель изобретения - повышение точ,ости измерения.На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит корпус 1 и расположенные на его торцах базовые опоры 2. Отсчетные узлы 3 с измеритель О...

Номер патента: 1392338

Опубликовано: 30.04.1988

Автор: Сиразетдинов

МПК: G01B 7/00

Метки: емкостно-электронное, перемещения, преобразования

...напряжения равной амплитуды, при этом емкостный датчик 4 запитывается импульсами по.пожительной полярности, а конденсатор 7 - импульсами отрицательной по О лярности. В точке соединения диода 2 и резистора 3 формируются импульсы напряжения с длительностью спада, определяемой постоянной времени цепи разряда емкостного датчика 4, а в 5 точке соединения диода 5 и резистора 6 - импульсы напряжения с длительностью спада, определяемой постоянной времени цепи разряда конденсатора 7, На выходе фильтра 8 низких частот формируется напряжение, пропорциональное среднему значению суммы импульсных напряжений на емкостном датчике 4 и конденсаторе 7. Если входное сопротивление Фильтра 8 низких частот достаточно велико, что достигается выбором элементов...

Номер патента: 1392339

Опубликовано: 30.04.1988

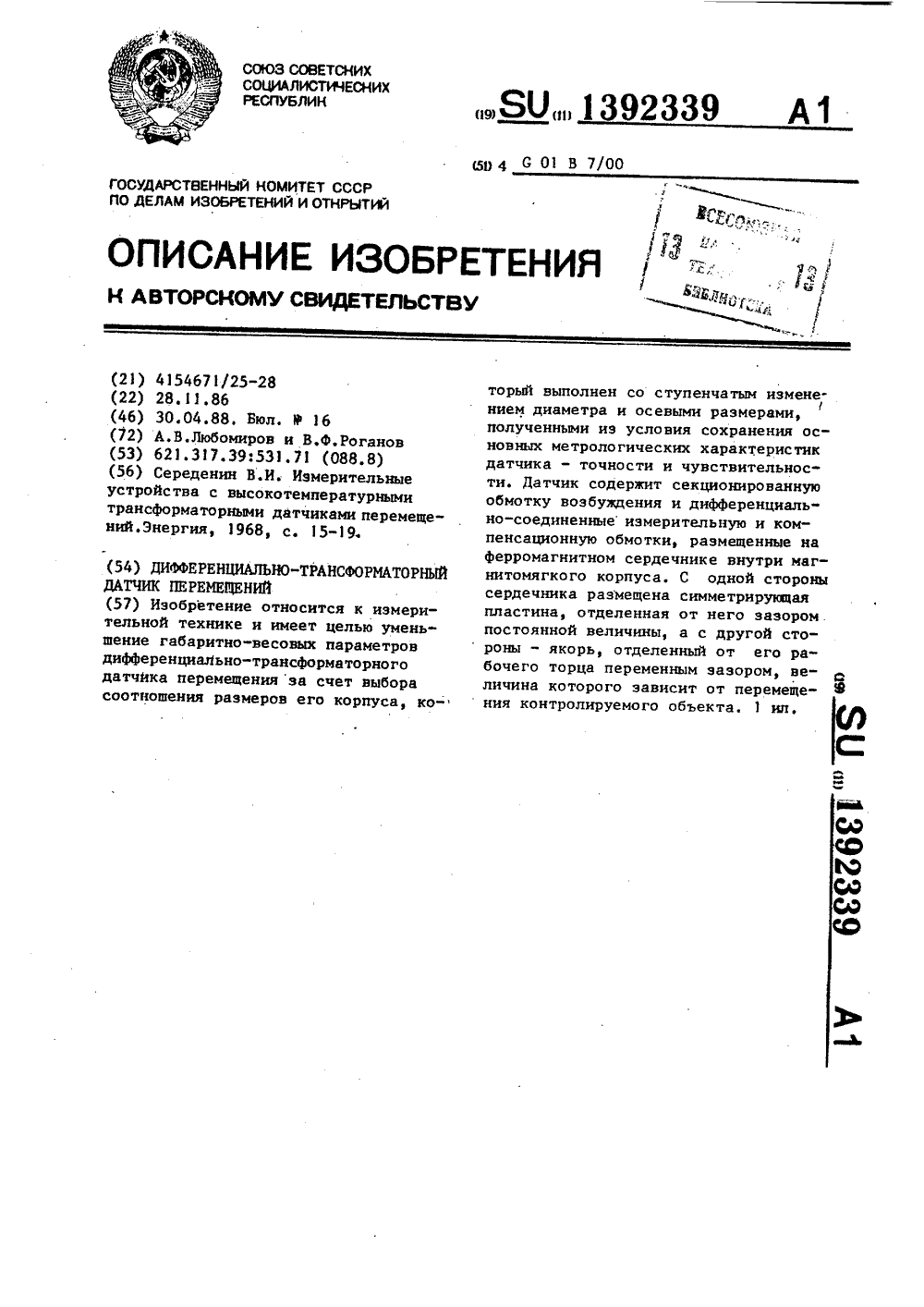

Авторы: Любомиров, Роганов

МПК: G01B 7/00

Метки: датчик, дифференциально-трансформаторный, перемещений

...измерительной обмотки 4 и рабочего торца сердечника 2 зазором Фр, ве 35личина которого зависит от перемещения Х объекта контроля. Цилиндрический корпус датчика выполнен со ступенчато измененным диаметром в видедвух частей, размеры которых выбраныиз следующих условий:0,650 с й с 0,90;Р - й1 с 1,29где Й - диаметр узкой части корпуса;Э - диаметр широкой части корпуса;1 - длина широкой части корпуса;Ь - общая длина корпуса датчика,Дифференциально-трансформаторныйдатчик перемещений работает следующим образом,При перемещении подвижного якоря 7 относительно торца измерительной части датчика в направлении Хувеличивается или уменьшается величина рабочего зазора д, в то время каквеличина компенсационного зазораостается неизменной. В...

Номер патента: 1392340

Опубликовано: 30.04.1988

Авторы: Гнездин, Ковалев, Щиров

МПК: G01B 7/02

Метки: амплитудный, размеров, электроконтактный

...закреплена двурогая вилка 12, Вилка 12 может быть также выполнена заодно целое с гладким диском 11. Дваподвижных электроконтакта 7 ввинчены с возможностью регулирования зазора между ними в самонарезающиеся втулки 13, выполненные в рогах вилки 1 2, и эаконтрены гай" 10 ками 14. Неподвижный электроконтакт15 закреплен на корпусе 1 с помощью обоймы 16 и размещен в зазоре между подвижными электроконтактами 7. Для исключения люфта зубчатый диск 8 15 фрикционной муфты сцепления подпружинен с помощью пружины 17, натяг которой регулируют с помощью винта 18 и гайки 19. Подвижные электроконтак" ты 7 и неподвижный электроконтакт 15 20 подсоединены электропроводами (непоказаны) к штепсельному разъему 20, закрепленному на корпусе 1, На корпусе 1...

Номер патента: 1392341

Опубликовано: 30.04.1988

Авторы: Макрецкий, Нестеренко

МПК: G01B 7/02

Метки: измерительное, фазогенераторное

...пропорционально времени 55.и расстройке генераторов. ГраФик цзависимости Фазы от времени приведенна Фиг.2,а. В момент времени Т фазовый сдвиг достигнет своего предельного значения,равного др,в результате чего Фазовый компаратор 6 вьдает сигнал (фиг2,в), поступающий в блок 8 синхронизации, который . в свои очередь вьдает сигнал (фиг, 2,г), поступающий в фазовый измеритель 7 для измерения направления расстройки, а затем в блок 9 управления для произве" дения компенсации и уменьшения сопротивления связи управляемого блока 3 связи до минимального значения. С момента временидо моментавосстанавливается синхронизация генера" торов 2 и 4, а фазовый сдвиг между сигналами генераторов 2 и 4 становится близким к нулевому значению, поскольку...

Номер патента: 1392342

Опубликовано: 30.04.1988

Авторы: Бансявичюс, Гвильдис, Каспарайтис, Нагинявичене

МПК: G01B 5/012, G01B 5/02, G01B 7/012 ...

Метки: головка, измерительная

...в этих электродах зависят от силы, с которой наконечник действует на поверхность,Если наконечник не касается с поверхностью, то из-за симметричности20 электродов 9 - 12 на выходах сумматоров 16 и 17 будет нулевой сигнал, ана выходе сумматора 15 устанавливается нуль,Частоту генератора выбирают близ 25 кой к основной (первой) Форме собственных колебаний. измерительной головки. Благодаря высокой добротности колебательной системы измерительногорычага сдвиг фаз между колебаниями иЗОпитающим напряжением незначителен,Вследствие этого на выходе фазометра14 напряжение будет равно нулю, еслиизмерительный наконечник не касаетсяконтролируемого объекта. 35В момент касания измерительногонаконечника контролируемого объектарезко снижается добротность...

Номер патента: 1392343

Опубликовано: 30.04.1988

Авторы: Артамонов, Гаевой, Мазелев, Макаев, Марутян

МПК: G01B 7/02

Метки: размеров

...Тензодатчики 3 соединены с блоком 13 измерения, а элемент 9 Холла -с блоком 14 регулирования скоростиэлектропривода. Блок 13 измерениясоединен с электродвигателями 12.Устройство работает следующим образом.При помощи электродвигателей 12корпус 1 измерительной головки со магнита 10 к элементу 9 Холла происходит срабатывание датчика, Скорость подвода измерительной головки уменьшается до скорости измерения. Когда регулировочный винт 11 упрется в дно отверстия винта 8, произойдет дефор" мация диафрагмы 2, фиксируемая тензодатчиками 3. Последние выдадут инФормацию на блок 13 измерения, который зафиксирует результат и одновременно остановит электродвигатель 12, 1 .ил. скоростью подвода двигается в направлении измеряемой поверхности. В момент...

Номер патента: 1392344

Опубликовано: 30.04.1988

Автор: Соколов

МПК: G01B 7/06

Метки: напыления, процессе, слоя, толщины

...3 и 4 диафрагмыосуществляется 351с помощью закрепленных на них штырей 9 и 10, входящих в соответствующие пазы 11 и 12 на периферии поворотной крышки 13 корпуса, которая имеет осевое отверстие 14 напротив вырезов 40 5 и 6 в лепестках диафрагмы, а также имеет внешнюю зубчатую поверхность 15, предназначенную для взаимодействия с механизмом управления процессом напыления (не показан). 45Способ осуществляют следующим образом.Направляют поток напьщяемого материала (показан на чертеже стрелками) на рабочие объекты (не показаны) 50 и на образец - свидетель, представляющий собой кварцевый резонатор. Напьщяемый материал попадает на резонатор 2 через отверстие 14 в крышке 13 корпуса и вырезы 5 и 6 в поворотных 55 лепестках 3 и 4, образующих...

Номер патента: 1392345

Опубликовано: 30.04.1988

Авторы: Брандорф, Котляров, Сергиенко

МПК: G01B 7/06

Метки: времени, интервал, толщины

...равныУ и М. В момент С,=ш 9, когда ЭДС 45е (С) достигла неизменного во времени стационарного значения е , и домомента времени Сд=С+ :(ш+1) = Я,./2ключ 13 размыкается и замыкается ключ5 и постоянная ЭДС - еинтегрируется блоком 7 интегрирования, При размыкании ключа 13 и замыкании ключа.5 ЗДС е не меняется и никакого переходного процесса не происходит, так.как нагрузка преобразователя 4 остается неизменной. Во время замкнутого состояния ключа 5 выходное напряжение Н (С) интегратора 7 увеличивается линейно во времени до момента Таким образом, интегрирование ЭДС е , осуществляется эа время, рав- ное периоду 7, питающей сети.В момент С г начинается линейный спад тока (С) и ЭДС е(С) и е,(С) вновь начинает изменяться от стационарных...

Номер патента: 1392346

Опубликовано: 30.04.1988

Авторы: Быховский, Логвинов

МПК: G01B 7/06

Метки: вихретоковый, накладной

...с первой 2, второй 3, третьей 4, четвертой 5 и пятой 6 измерительными катушками.Возбуждающая катушка 1 совместнос первой 2 и второй 3 измерительнымикатушками, включенными последовательно и встречно с первой 9 и второй 10 компенсационными катушками предназначены для измерения толщины Ь неэлектропроводящего покрытия 15. Возбуждающая катушка 1 совместно с третьей измерительной катушкой 4, включенной последовательно и встречно с третьей компенсационной катушкой 11, предназначена для установки рабочей стороны возбуждающей катуш 392346ки 1 параллельно поверхности проводящего объекта 16, Установка плоскости, образованной линией пересеченияпервой 2 и второй 3 измерительныхкатушек, рабочей стороной воэбужда 5ющей катушки 1 и линией...

Номер патента: 1392347

Опубликовано: 30.04.1988

Авторы: Беликов, Тычинин

МПК: G01B 7/06, G01N 27/90

Метки: вихретоковый, зазора, немагнитного, параметров, слоя

...вносимого в преобразователь 2 сигнала, Затем напряжения, пропорциональные измеренным параметрам А ч и ы, сиг 1нала, поступают на соответствующие входы блока 4 обработки. В блоке 4 измеряются параметры сигнала на максимальной частоте, обрабатываются по известному алгоритму и по результатам обработки ныделявтся напряжение Б(Ь), пропорциональное зазору 11 между преобразователем 2 и контролируемым слоем. Кроме того, н блоке 4 осуществляется операция нормирования измеренной амплитуды А сигнала по частоте 1 сигнала и зазору Ь, т,е, выделяется сигнал А,. При этом сигнал А действует на первом выходе блока 4 обработки, а сигнал Б(Ь) на втором выходе блока 4, являющимся одновременно выходом устройства в целом.Экспериментальным или расчетным...

Номер патента: 1392348

Опубликовано: 30.04.1988

Авторы: Беликов, Тычинин

МПК: G01B 7/06, G01N 27/90

Метки: зазора, немагнитного, параметров, слоя, электропроводящего

...Ь, от преобразователя до поверхности электропроводящего немагнитного слоя толщиной С в со, много большей глубины проникновения в него электромагнитного поля (кривая 1 на Аиг, 2). Напряжения Цдействуют соответственно на первом и втором выходах блока 4 обработки. Причем второй выход блока 4 является выходом устройства в целом. После этого напряжения 11 подают на соответствующие входы второго измерительного блока 5, на три других входа которого напряжения поступают соответственно с амплитудного, фазового и частотного выходов измерительного блока 3. С помощью блока 5 напряжения ц и ц сравнивают и при их совпадении на минимальной частоте измеряют параметры Ц , и ы, сигнала преобразователя 2. В окрестности точки О (фиг, 2) разница...

Номер патента: 1392349

Опубликовано: 30.04.1988

Авторы: Патокин, Смирнов

МПК: G01B 7/16

Метки: градуировочная, тензобалка

...моментом И (изгибная тензобалка ) для 30 обеспечения эквидеформируемости рабочих поверхностей 2 на боковых поверхностях ее выполнены выборки 5. Размеры выборок 5 определяют расчетным путем, исходя ия условия постоянСтва момента сопротивления сечения по длине балки.Градуировочная тензобалка работает следующим образом.После наклейки градуируемых тензо- Ао резисторов на рабочие поверхности 2 тенэобалку закрепляют в нагружающем устройстве (не показано), а тенэореэисторы подключают к тензостанции,( На нейтральной линии балки закрепляют кронштейн 6 с поляризованными электромагнитами (возбудителями колебаний) 7, располагающимися над перемычками 4 и подключенными к усилителю автогенератора 8 с устройством 9 выделения разности частот, после чего...

Номер патента: 1392350

Опубликовано: 30.04.1988

Авторы: Секисов, Скобелев, Сосняков, Шлыков

МПК: G01B 7/30

Метки: перемещений, угловых

...сравне,ния на выходе цифрового компаратора,20 по импульсу с шестого выхода блока 18 управления результат сравнения,записывается в регистр 28 признаков, 25который выполняется, например, какшестираэрядный сдвиговый регистр споследовательным информационным входом.Первый такт измерения углового перемещения закончен,Измерение углового перемещенияпроисходит за шесть тактов. Каждыйтакт начинается с прихода импульса иэгенератора 34 тактовых импульсов вблок 18 управления. Во втором - шестом тактах происходят те.же события,что и в первом такте. В каждом тактезамыкаются два из шести ключей 3 - 8,В первом такте замыкаются ключи 3 и 8,во втором такте - ключи 4 и 7, в третьем такте - ключи б и 7, в четвертом такте - ключи 5 и 8, в пятом. такте -...

Номер патента: 1392351

Опубликовано: 30.04.1988

Авторы: Дородов, Ермак, Зецер, Шиляев

МПК: G01B 9/02

Метки: интерферометра, лазерного, направления, отражателя, подвижного, смещения

...3 и на входы В установки11 10триггеров 4 и 6, а импульсы с овхода формирователя 2 поступают насчетный вход С триггера 4 и на. входыБ установки "0" триггеров 3 и 5 .Такая последовательность включенияприв одит к тому , что каждый последующий по времени импульс в первойцепи является сигналом для установкитриггеров 4 и 6 в " 0 " , а импульс ,проходящий по второй цепи , являетсясигналом для установки триггеров 3 и15 в 0 , Такая последов ательно с тьсрабатывания возможна лишь при движении синусоидальных сигналов в од"ну сторону , что соответствует движению интерйеренционных полос черезднайрагмы йот опри емник ов в одну ст орону . При этом на выходах триггеров5 и 6 остается высокий логическийпотенциал , а на выходе логическогоэлемента И 7 -...

Номер патента: 1392352

Опубликовано: 30.04.1988

Авторы: Анищенко, Дубынин, Саркисян

МПК: G01B 11/00

Метки: объектов, поперечных, размеров

...от И до контролируемого объекта О иоптической оси соответственно,При условии Х=сопзС, имеем: т.е. при выполнении условия Х=сопз 1между размером объекта и расстояниемот объекта до положения максимума наэкране устанавливается линейная зависимость.й.згЧ=К40 где- угол дифракции световой волны;Ъ " длина световой волны;К - коэффициент, зависящий от по"рядка дифракционного максимума (минимума).45Световой поток, дифрагирующий на объекте под углом расположения штанги 5, разделительной призмой 6 направляется на фотоприемники 7 и 8, подключенные к блоку 9 сравнения. Сигнал, возникающий при разности Фототоков, используется для управления приводом 10, который обеспечивает перемещение каретки 11 по направляющей 13 параллельно оптической оси55 и...

Номер патента: 1392353

Опубликовано: 30.04.1988

Авторы: Блинов, Горохов, Смирнов

МПК: G01B 11/02

Метки: размеров

...(по двум ортогональным направлениям) через объективы 1 О и 12 обратного преобразования Фурье попадает на йотоприемники 11 и 13. В мируется распределение интенсивности, соответствующее йункции корреля ции между контуром детали 1 и эталона, записанного на соответствующем йильтре, Фотоприемцики 11 и 13 преобразуют интенсивность света, соответствующую максимуму йункции корредов фотоприемников 11 и 13 электрические сигналы поступают на схему 15 вычитания и в зависимости от того, какой из сигналов больве, на выходе 25 схемы 15 будет положительное или отрицательное напряжение определенного уровня, которое, воздействуя на обмотку электропривода 14, перемещает его в сторону голографических йильтров 6 и 7, записанных с детали с совода 14 (в...

Номер патента: 1392354

Опубликовано: 30.04.1988

Авторы: Махов, Потапов

МПК: G01B 11/16

Метки: деформаций, образца, температурных

...диапазоне изменения положения базовых поверхностей по высоте, Объективы 5 и 6, оптические оси которых лежат(7) Выходные периодические сигналы (с ) и 1 ( ) с выходов Фотоприемников 9 и 10 в каждом из каналов усиливаются неселективными усилителями- ограничителями 11 и 12 с ограниче нием амплитуды соответственно и подаются на входы фазового детектора 13, измеряющего разность фаэ усиленных и ограниченных периодических сигналов, которая будет связана с изменением базовой длины Н,+д Н образца следующей зависимостью:(4) 1, Способ определения температурных деформаций образца, заключающийся в том, что формируют две реперные метки на поверхности образца, иодулируют и регистрируют изображения мев плоскости осевых лучей ," и 1,", нормалей И и И и...

Номер патента: 1392355

Опубликовано: 30.04.1988

Автор: Колесов

МПК: G01B 11/16

Метки: напряжений, объекте, оптически, чувствительного

...часть светового потока впределах, обеспечивающих работу фотоприемника на линейном участке егохарактеристики, Это достигается пу 5тем использования дополнительногоисточника света, добавляющего илиубавляющего световой поток эа анализатором в соответствии с обратнымзаконом изменения 1 Управление яркостью дополнительного источникасвета осуществляется схемой автоматического регулирования, где в качестве обратной связи используется сигнал на фотоприемнике,Способ осуществляют с помощьюоптической схемы следующим образом.Луч лазера 1 делится полупрозрачным зеркалом 2 на два луча. Первыйлуч с помощью кругового поляризатора 3 приобретает круговую поляризацию, после чего проходит через полярископ .со скрещенными плоскостямиполяризатора 4 и...

Номер патента: 1392356

Опубликовано: 30.04.1988

Авторы: Дементьев, Рожков, Цесюль

МПК: G01B 11/26

Метки: скручивания, угла

...угла скручивания, содержащее осветитель и последовательно расположенные по ходу излучения поляризатор, первый объектив, в фокальной плоскости которого установлен осветитель, и приемный блок, предназначенный для скрепления с объектом и выполненный в виде последовательно расположенных второго объектива и светоделителя, установленные в кажд 6 м из потоков излучения от светоделителя анализатор и фотоприемник, и блок обработки, а анализаторы установлены так, что их оси пропускания ортогональны и сосотавляют угол 45 с осью пропускания поляризатора, о т л и ч а ю щ ее с я тем, что, с целью повьппения точности, оно снабжено светосоединителем, установленным между первым объективом и осветителем, вторым осветителем, включенным в противофазе с...

Номер патента: 1392357

Опубликовано: 30.04.1988

Авторы: Мировицкий, Ростовцева, Серов

МПК: G01B 11/26

Метки: датчик, интерферометрический, объектов, поворота, угла

...между собой дифракционных решеток 2, расположенных на противоположных параллельных 20 гранях пластин 1, и отражающее зеркало 3, жестко связанное с пластина,ми 1 и расположенное параллельно им. Позицией 4 обозначен пучок монохроматического излучения, падающий на 25 датчик после отражения от объекта, а позицией 5 - пучки излучения в 1-ом (1=0,1,2) порядке дифракции.Интерферометрический датчик работает следующим образом. 30Монохроматический луч 4, отраженный от объекта, падает на датчик под некоторым углом В и последовательно дифрагирует на каждой из М дифракционных решеток 2 до зеркала 3 и на этих же М решетках после отражения35 от зеркала 3, т.е. дифрагирует на каждой из дифракционных решеток дваждыКаждый образованный пучок...

Номер патента: 1392358

Опубликовано: 30.04.1988

Авторы: Кузнецов, Петюкевич

МПК: G01B 11/27

Метки: вращающихся, осей, параллельности

...установки источника 1 света(фиг. 3) или экрана 2 (фиг. 4) относительно оси 5 при различных положениях источника 1 на экране 2,Во всех этих четырех представленных случаях при вращении детали 4 синхронно с ним вращаются источники 1, падающий 6 и отраженный 7 пучки (лучи)и экран 2, След отраженного пучка (луча) 7 на экране 2 представляет собой неподвижное относительно экра" на пятно, траектория движения кото" рого в пространстве - окружность с центром на оси 5 вращения, лежащая в плоскости ей перпендикулярной (при перекосе мишени эта плоскость не совпадает с плоскостью мишени). На фиг. 5 показан случай, когдападающий пучок (луч) 6 и ось 5 вращения совпадают и неперпендикулярныплоскости зеркала 3. При вращениипадающий н отраженный пучки...

Номер патента: 1392359

Опубликовано: 30.04.1988

Авторы: Аничков, Волков, Родников, Семенов, Фирсов

МПК: G01B 13/08

Метки: линейных, пневматическое, размеров

...размеров,Устройство работает следующим образом.Воздух, истекая из источника 1 стабилизированного давления через входное сопло 2 и зазор между боковыми поверхностями измеряемой детали 26 и измерительного сопла 7 в атмосферу, создает на входе 8 усилителя 9 давление, определяемое этим зазором, т.е, размером измеряемой детали 26. Из источникавоздух истекает в атмосферу также через ветвь противодавления, а именно через входное сопло 3 и регулируемый дроссель 11, создавая на входе 12 усилителя 9 давление, определяемое величиной настройки регулируемого дросселя 11. Кроме того, при истечении воздуха из источника 1 через эжекторные сопла 4 и 5 в атмосферу при отодвинутой от сопла 5 заслонке 6, в управляющих полостях 18 и 24 пневмоклапанов 15 и...

Номер патента: 1392360

Опубликовано: 30.04.1988

Авторы: Григорьев, Мышкин, Холодилов

МПК: G01B 15/08

Метки: поверхности, твердых, тел, шероховатости

...точках.Высоту шероховатости профиля опре-.деляют по формуле(1)а 6 Бгде Б, и Я - интенсивность вторичного электронного излучения до и после поворота 35соответственно;Ь 9 - угол наклона поверхности;1 - расстояние перемещения40пучка электронов, присканировании.Реализация способа осуществляласьна растровом электронном микроскопе1 ЯМА.Исследовалась поверхность тест-образца, имеющего в сечении треуголь-ный профиль, представляющая собойпример поверхности с детермированнойшероховатостью.Образец помещали в камеру объектов 50микроскопа, где создавали вакуум10 -1 К Па. На образец направлялиэсфокусированный пучок электронов,Взаимодействуя с поверхностью образцапучок вызывал эмиссию вторичных элек тронов, интенсивность которых регистрировалась...

Номер патента: 1392361

Опубликовано: 30.04.1988

Автор: Ескин

МПК: G01B 17/00

Метки: датчик, перемещения, ультразвуковой

...эвукопровода 5 жестко закреплен в корпусе 8 датчика. Работа в линейной части выходной характеристики обеспечивается постоянным 30 магнитом 9.Ультразвуковой датчик перемещения работает следующим образом.Генератор 1 формирует зондирующий сигнал, который преобразуется излучателем 2 в ультразвуковую волну. Волна отражается от объекта и попадает на приемник 3, к выходу которого подключен измеритель 4, осуществляющий измерение того параметра отра женного сигнала, в котором заложена информация о расстоянии до объекта.Для получения максимальной чувствительности датчика длина звукопровода 5 должна удовлетворять условию1=а/г,где- длина волны ультразвуковыхколебаний в среде. При этом распределение электрического поля ш(х) излучателя 2 или...

Номер патента: 1392362

Опубликовано: 30.04.1988

Авторы: Гуляев, Керемжанов

МПК: G01B 21/00

Метки: объекта, связности

...2.1 С) преобразуется в размытыйэлектрический рельеф исходного изображения поля физических параметров(фиг. 2.1 С). Преобразование в фото 1 электронном преобразователе 1 обеспечивают: в телевизионной передающейтрубке, например, подачей расфокусирующего потенциала, на нескольковольт превышающего номинальный длящ фокусирующего электрода данной трубки; расфокусировкой изображения спомощью объектива и другими способами моделирующими выражение (1):Ь ( - + )+КЕ-В=а - .,эв ав ав25 Зх Эу ЭС(1)где а,Ь и 1 - соответственно коэффициенты инерции (накоп-,ления потенциала), иррадиации (размытияЗО потенциального рельефа) и пропорциональности;Е - яркость исходного изображения;35В - выходной сигнал преобразования. При этом электрические...

Номер патента: 1392363

Опубликовано: 30.04.1988

Авторы: Календин, Кравченко, Супьян, Троцишин

МПК: G01B 21/00

Метки: компаратор, линейно-угловых, перемещений, фазовый

...фотоприемника 7 пропорционально удвоенному углу сдвига поляризатора 8 при прохождении через него линейно поляризованного излучения двухчастотного лазера 1, у которого направление плоскости поляризации, вращающейся с частотой, равно полураэности частот излучения лазера 1. Изменяя угловое положение поляризатора 8, можно задавать точно угол фаЗового сдвига электрическими сигналами или производить измерение фазометром б, или компенсируя его фазовращате" лем 14 (при проверке фазовращателя Фазометр используется как нуль-индикатор).Можно задавать угол фазового сдвига между электрическими сигналами в точках а и б или б и в с помощью Фазовращателя 14, измеряя его Фазометром 6, что эквивалентно изменению углового положения подвижного поляризатора...
