G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1288500

Опубликовано: 07.02.1987

Автор: Деревщиков

МПК: G01B 11/16

Метки: оболочки, перемещения, поверхности, скорости

...волна разрежения, которая разграничена с предыдущей волной разрежения областью покоящегося газа.Отделение заднего фронта второйволин разрежения от стенки происходит в момент достижения максимальной скорости обратного движения,Абсолютная скорость заднего фронтаравна разности Ч-С скоростей стенкии звука (прямая 3 на фиг. 2), как искорость следующих за ней областипостоянного течения газа и переднего фронта второй волны уплотнения,Отделение заднего Фронта второй волны уплотнения происходит в моментперехода скорости оболочки черезнуль, а его скорость равна скоростизвука в покоящемся газе (кривая 4на Фиг, 2). Затем процесс повторяется. Длительность колебаний определяется характером внешнего воздействия и упругими свойствами...

Номер патента: 1288501

Опубликовано: 07.02.1987

Авторы: Иванов, Мицуро

МПК: G01B 11/24

Метки: бесконтактного, наружных, параметров, резьб

...7 и 8выделяют в электрическом сигнале точки, соответствующие линиям одинаковойинтенсивности, в виде Фронтов прямоугольных импульсов (фиг, 2 поэ. 2и 3), Уровни компарирования для компараторов 7 и 8 составляют соответстИзобретение относится к измерительной технике и может быть исполь зовано для измерения параметров наружных резьб сре,цнего, внутреннего и наружного диаметров, высоты проФиля и высоты полного профиля резьбы.Цель изобретения - повьппение точности измерения параметров резьбы в процессе ее вращения,за счет того, что параметры резьбы определяют по расстоянию между линиями одинаковой интенсивности, параллельными оси резьбы.На фиг, 1 приведена принципиальная схема устройства, реализующего способ бесконтактного измерения...

Номер патента: 1288502

Опубликовано: 07.02.1987

Авторы: Бабикова, Грузин, Евстюхина, Соколов

МПК: G01B 15/06

Метки: ленты, напряжений, образце, остаточных, тонкой

...используют устройство для растяжения ленточных материалов, которое откалибровано наустановке "Инстрон"Растягивающее усилие создают с помощью винтовой пары и передают на композит через пружину, по деформации которойопределяют создаваемое усилие растяжения, Известно, что в ленточныхсверхпроводящих композитах, полученных диффузионным способом, слоиЮЬ Яп испытывают напряжение сжатия,Вероятность эффекта Мессбауэра соединения ЮЬ Яп определяют из экспериментального мессбауэровского спектра,. снимающегося отдельно для каждого значения растягивающей нагрузкиК . Мессбауэровская установка. включает мессбауэровский источник гаммаквантов на основе двуокиси олова активностью 1 МБк, систему движенияисточника, устройство для регистрации прошедщих...

Номер патента: 1288503

Опубликовано: 07.02.1987

Автор: Кузнецов

МПК: G01B 21/00

Метки: линейных, перемещений, преобразования

...структурная схема устройства для преобразования линейных перемещений в постоянное напряжение или ток.Устройство содержит линейный газоразрядный индикатор 1 (ЛГИ), подвижный фотоприемник 2, оптически связанный с ЛГИ , измерительный мост 3, усилитель 4, нагрузочный резистор 5 и источник 6 питания.Подвижный фотоприемиик 2 включен в одно из плеч измерительного моста .3, выход которого соединен с входом усилителя 4, а вход подключен к источнику 6 питания, Усилитель 4 через нагрузочный резистор 5 соединен с входом ЛГИ 1. Выходным сигналом устройства является или постоянное напряжение, снимаемое с выводов нагруэочного резистора 5, или ток, протекающий по этому резистору. Параметры измерительного моста 3 выбраны таким образом, что при...

Номер патента: 1288504

Опубликовано: 07.02.1987

Авторы: Боровских, Брызгалов, Великотный, Жарковский

МПК: G01B 21/02

Метки: геометрических, объектов, размеров

...видеоусилителя 3.Усиленный и без помех сигнал поступает на блок аппроксимации, представляющий собой фильтр нижних частот, частота среза которого определяется управляющим сигналом, которыйпоступает с 3-го выхода тактовогогенератора 2.Блок 4 аппроксимации осуществляетсглаживание исходного вИдеосигнала,что позволяет расширить разрешающуюспособность устройства выше, чемадин элемент ДИПЗС 1. Сигнал с выхода блока 4 аппроксимации, амплитудакоторого характеризует температуруконтролируемого объекта, а длительность - его размер, поступает на входинтегратора 5 и вход измерительногокомпаратора 1 О. Интегратор 5 содержит ключ выборки и ключ сброса. Ключвыборки осуществляет подключениевхода интегратора 5 к выходу блока4 аппроксимации, а...

Номер патента: 1288505

Опубликовано: 07.02.1987

Автор: Шилин

МПК: G01B 21/06

Метки: нагретых, размеров, фотоэлектрическое

...их свободногохода, (диаграмма 21 на фиг. 2).Сигнал с усилителя Фототока имеет сту пенчатую форму (диаграмма 22 на фиг,2),Светофильтры 10 подобраны таким образом, чтобы и амплитуда первой половины импульса в заданном интервале температур была меньше амплитуды 15 второй половины импульса.Импульсы напряжения с усилителя6 поступают на пиковый детектор 17,содержащий РС-цепь с временем разряда, превышающим период развертки.20 С выхода детектора 17 на схему 18сравнения поступает постоянное напряжение, равное максимальному импульсу, На схему 18 сравнения поступает также с эадатчика постоянное 25 задающее напряжение, с которым сравнивается напряжение пикового детектора 17Напряжение со схемы 18 сравненияпоступает на вход усилителя 19, к 30...

Номер патента: 1290058

Опубликовано: 15.02.1987

Автор: Щиткин

МПК: G01B 3/00, G01B 5/00

Метки: калибр, линейных, однопредельный, перенастраиваемый, раздвижной, размеров

...калибра.Однопредельный раздвижной перенастраиваемый калибр состоит из переднего измерительного элемента 1, имеющего формуската, верхней части корпуса гильзы, причем диаметр В элемента 1 в среднемсечении ската равен диаметру гильзы ипатронника, хвостового измерительного элемента 2 с контактной поверхностью Г,имеющего форму нижней части корпуса ифланца гильзы, пружины 3 и гайки 4.Измерительные элементы 1 и 2 установленыс возможностью продольного перемещенияи поворота друг относительно друга. Насоприкасающиеся торцовые поверхности измерительных элементов 1 и 2 нанесены зубья, которые в совокупности представляютторцовую муфту. На измерительном элемен.те 1 зубья выполнены разновысокими, свысотой дискретно изменяющейся на заданную...

Номер патента: 1290059

Опубликовано: 15.02.1987

Авторы: Баринов, Гаврилюк, Прокофьев

МПК: G01B 5/25

Метки: визирная, марка, несоосности, отверстий

...перемещения в направляющих 3. Палец 7 жестко закреплен на направляющих 3 корпуса 1 перпендикулярно их базовым плоскостям 7, а второй палец 6 жестко связан с упором 5 через тягу 8 и поперечину 9, закрепленную на упоре 5, и установлен перпендикулярно базовым плоскостям Г. Рычаг 10 жестко закреплен на мишени 4. Каждый из концов рычага 10 связан с пальцами 6 и 7 с возможностью поворота и перемещения относительно них, а оси пальцев расположены от центра мишени 4 на расстояниях, выбираемых из соотношенияг, 46 а46 - агде 1 и 1 - расстояния от осей первого и второго пальцев до центра мишени 4;а - расстояние между точками соприкосновения опор 2 с поверхностью контролируемого отверстия;6 - расстояние от вершины упора 5до линии, соединяющей точки...

Номер патента: 1290060

Опубликовано: 15.02.1987

Авторы: Кулида, Павлычев, Таланов

МПК: G01B 7/04

Метки: движущихся, размеров

...содержит генератор 12 импульсов и распределитель 13, блоки 14 и 15 памяти, входы элементов И 8 и 9 соединены с соответствующими выходами блоков 14 и 15 памяти и выходами распределителя 13 импульсов, два фотоприемника 16 и 17, подключенных к входам усилителей 18 и 19 и формирователей 20 и 21, выходы которых включены на параллельно соединенные входы схем И 22 и 23, вторые входы которых включены на выходы распределителя 13 импульсов, а выходы - на входы блоков 14 и 15 памяти, к другим выходам которых подключен командный блок 24. Между осветителями 1 и 2 и фотоприемниками 16 и 17 могут быть установлены фокусирующие системы 25 и 26.Устройство работает следующим образом.Осветители 1 и 2, фотоприемники 16 и 17 с фокусирующими системами...

Номер патента: 1290061

Опубликовано: 15.02.1987

Авторы: Горлов, Ефимова

МПК: G01B 9/02

Метки: интерферометр, объекта, поворота, углов

...г. Ужгород, ул. Проектная, 4Изобретение относится к измерительной технике и может использоваться для измерения угловых перемещений.Цель изобретения - повышение точности измерения путем получения четырех импульсов отсчета за один период интерференционной картины.На чертеже представлена схема предлагаемого интерферометра.Интерферометр содержит последовательно расположенные лазер 1 и светоделитель 2, два уголковых отражателя 3 и 4, предназначенные для скрепления с объектом (не обозначен), фоторегистрирующий блок в виде двух светоделителей 5 и 6, четырех диафрагм 7, 8, 9 и 10 и четырех фотоприемников 11, 12, 13 и 14. Устройство работает следующим образом.Излучение от лазера 1, пройдя через свето- делитель 2, делится на два...

Номер патента: 1290062

Опубликовано: 15.02.1987

Авторы: Губин, Новиков, Панков, Тимофеев

МПК: G01B 11/00

Метки: объекта, оптико-электронное, позиционирования, пространственного

...колебаний, направляют на один из поляризаторов 4 и 5 соответственно. Пройдя их, излучение от каж О дого источника преобразуется в линейно- поляризованное. Поскольку оси пропускания поляризаторов ориентированы ортогонально между собой, прошедшие их пучки оказываются поляризованными во взаимно перпендикулярных направлениях. Соединяют 45 прошедшие пучки с помощью светоделителя 6, формируют объективом 7 излучение от обоих источников в параллельные пучки, которые посылают на зеркально-линзовый отражатель 1. Вторым объективом 8 оба пучка фокусируются в его фокальную плоскость. Пройдя через одну из частей анализатора 9, каждый из двух пучков излучения отражается от зеркала 10 и возвращается в объектив 8. Через каждую часть анализатора...

Номер патента: 1290063

Опубликовано: 15.02.1987

Авторы: Константинович, Хорошев

МПК: G01B 11/26

Метки: изменений, координаты, объекта, плоскости, угловой

...4, зеркала 5 ипрохождения зеркала 4. За последним два пучка взаимодействуют и образуют интерференционную картину, положение интерференционных полос в которой зависит от положения источника относительно приемныхзеркал 1 и 2. Если объект смещается.от первоначального положения, то перемещаются и полосы в плоскости анализа, что можно зафиксировать и получить информацию о его угловом положении. Аналогично работает второй канал, где первый пучок проходит тот же путь, а второй отражается от приемного зеркала 3, а затем также проходит путь аналогичный первому каналу, но отражаясь от других участков зеркал 4 и 5. В плоскости анализа образуются и регистрируются две интерференционные картины. Угловая ширина интерференционных полос в каждой из...

Номер патента: 1290064

Опубликовано: 15.02.1987

Авторы: Витман, Гребенюк, Гусарова, Кречман, Наумов, Суминов, Филатова

МПК: G01B 21/00

Метки: вращения, дефектов, поверхности, тел

...смешение потоков, отраженных от соседних участков поверхности, т. е. информация о дефекте не теряется, При изготовлении шторок зеркально-отражающими можно достигнуть еще большей информативности и повышения отношения сигнал/шум. Сигнал с фотоприемников 6 излучения поступает на усилители 8, а с выходов усилителей 8 - на соответствующие компараторы 9, пороговые уровни которых различны и. заданы по величине шумового сигнала от бездефектной поверхности. С выходов компараторов 9 сигнал в цифровом виде поступает на блок 10, Сканирование поверхности выполняется при вращении элемента 4 базирования контролируемой детали 5 относительно собственной оси. Деталь 5 может быть базирована по плоскости, на отверстие, зажата в цангу. При этом...

Номер патента: 1290065

Опубликовано: 15.02.1987

Авторы: Гингис, Ключников, Маренков, Новиков, Сухочев

МПК: G01B 21/00

Метки: дифракционной, решетки, ширины, штриха

...на друга блоком 4 деления.Ширина штриха дифракционной решетки 5 вычисляется по соотношениюЬ= - агс созу -7 ГГ% 7 цгде б - ширина штриха дифракционной решетки;Т - период дифракционной решетки;(/2 - амплитуда электрического сигнала,снимаемого с фотопреобразователя 2;Ь 3 - амплитуда электрического сигнала,снимаемого с фотопреобразователя 3,При измерении относительной неидентичности коэффициентов передачи фотопреобразователей 2 и 3 с помощью блока 4 деления находится величина ро, равная/2Ро -УЗгде У 2 и УЗ - амплитуды электрических сигналов, снимаемых с фотопреобразователей 2 иЗ.Затем фотопреобразователи 2 и 3 переставляются местами, т. е. фотопреобразователь 2 фиксирует интенсивность дифракционного максимума первого порядка, а...

Номер патента: 1290088

Опубликовано: 15.02.1987

Авторы: Кабанов, Папинов

МПК: G01B 7/14, G01H 11/00

Метки: вибраций, металлической, поверхности

...к другой группе электродов, во- . круг общего геометрического центра ставит их приблизительно в равные условия работы. Чем большее число электродов образуют каждую группу, тем в большей степени выравниваются условия их работы в пределах площади емкостного преобразователя. Поэтому при нарушении плоскостности вибрирующей металлической поверхности диска 8 частичные емкости между каждой группой 5 и 6 электродов и поверхностью диска 8 будут изменяться одинаково, что не нарушит баланса еМкостно-трансформаторного моста.Устройство для контроля вибра, - ций металлической поверхности работает следующим образом.Стабилизированный высокочастотный ток источника 1 питания поступает на первичную обмотку трансформатора 4; напряжения, вторичная обмотка...

Номер патента: 1290122

Опубликовано: 15.02.1987

Авторы: Айсин, Заболотский, Подобрянский, Федчук, Хлебников

МПК: G01B 11/26, G01M 11/00

Метки: децентрировки, оптической, системы, элемента

...пучки лучей в обратном ходе с помощью фокусирующего объектива 6, коллимирующего объектива 5, светоделительного элемента 4 строят изображение точечной диафрагмы 2 в плоскости диафрагмы 7 фотоприемника, за которой установлен координатно-чувствительный фото- приемник 8. Апертурная диафрагма 3 ограничивает пучки лучей, проходящие в коллимирующий объектив 5. Узловая точка фокусирующего объектива 6 смещена относительно его оси вращения и оптической оси коллимирующего объектива 5. При вращении фокусирующего объектива 6 приводом 13 расфокусированное изображение точечной диафрагмы 2 описывает по поверхности координатно-чувствительного фотоприемника 8 окружность.На выходе блока 9 выделения информационных сигналов формируются два 1 сигнала, каждый...

Номер патента: 1290161

Опубликовано: 15.02.1987

Авторы: Ароников, Аршакуни, Соколов, Хавкин

МПК: G01B 21/08, G01N 33/36

Метки: волокнистого, линейной, плотности, продукта

...что приведет к возврату триггера 12 в первоначальное состояние и к прекращению поступления импульсов на счетные входы счетчиков 3 и 14, Импульс на выходе формирователя 16 при этом не формируется.Временной интервал, в течение которого импульсы аналого-цифровогопреобразователя 2 поступают на счетчик 3, определяется частотой датчика 11 и коэффициентом деления, обес 3 12901 печиваемым счетчиками 14 и 17 и который, в свою очередь, определяется положением переключателя 7. Таким образом, изменяя положение переключателя 7, можно регулировать длину от резка пряжи, линейная плотность которого контролируется. По окончании временного интервала, формируемого задатчиком б, число, 10 записанное в счетчике 3 и индицируемое индикатором 5, будет...

Номер патента: 1290233

Опубликовано: 15.02.1987

Авторы: Бондаренко, Колик

МПК: G01B 11/00, G02B 27/10

Метки: оптических, световозвращателей

...сигнал этого фотодетектора пропорционален величинеИ 81= К 1 И 1 81, (1) где К 1 - коэффициент прозрачности световозвращателя.Затем диафрагма 7 выводится иэ хода освещающих лучей и опять фотодетектором. 10 регистрируют весь световой поток, отраженный световозвращателем, но уже в пределах всей площа диего рабочей апертуры (ход лучей указан на чертеже пунктиром). Выходной сигнал Фотодетектора 10 в этом случае равенИ 2:= К ф И 1 ф 82 (2)Отношение выходных сигналов И 2 и ИЯ 1 Фотодетектора 1 О при невведенной в световой поток диафрагме и введенной определяется соответственно из ) и (/ И 2/ИЯ 1 = К = 82/81 (3) Выражение для нахождения площади 82 рабочей апертуры световоэвращателя следующее:Я 2 =: КЯ 1 4) Таким образом, по известной площади...

Номер патента: 1291819

Опубликовано: 23.02.1987

Авторы: Высоцкий, Москалев

МПК: G01B 5/20

Метки: зубчатых, колес, комплексного

...зубьев в реальных зубчатых колесах при измерении кинематической погрешности.На чертеже изображена принципиальная схема, поясняющая предлагаемый способ.На схеме показаны контролируемое15 колесо 1 с числом зубьев 2 и ,вспомогательное колесо 2 с числом зубьев 2 (2 = К 2, + 1), где К - целое число (1,2,3 и т.д.), измерительный20 зуб 3 вспомогательного колеса выбран по наименьшей погрешности профиля.Способ осуществляют следующим Ьбразом.Колеса 1 и 2 устанавливают на при боре для однопрофильного контроля зубчатых колес, снабженном самописцем для записи результатов контроля (прибор и самописец на чертеже не показаны), Колеса 1 и 2 вводят в зацепление, осуществляют непрерывный обкат этих колес и записывают на диаграммной ленте самописца...

Номер патента: 1291820

Опубликовано: 23.02.1987

Авторы: Высоцкий, Москалев

МПК: G01B 5/20

Метки: зубчатых, колес, комплексного

...связан через регистр19 масштаба и усилитель-формирователь 15 с преобразователем 5. Выходфазометра 11 через фильтр 18 связанс одним из входов ключа 12, второйвход которого связан с одним выходов блока 14 коммутации, второй выход которого связан с самописцем.Входы блока коммутации связаны с выходами делителей 9 и 10. Отметчик6 через усилитель-формирователь 17связан с входами делителей 9 и 10,другие входы которых связаны черезусилитель-формирователь 15 с преоб 45разователем 5, Выход ключа 12 связанс самописцем 13, Делители 9 и 10частоты, блок 14 коммутации и электронный ключ 12 образуют блок выборки информации. Делители 9 и 10 настраиваются на тот участок колеса 2,который находится в зацеплении с колесом 1 в процессе выборки...

Номер патента: 1291821

Опубликовано: 23.02.1987

Авторы: Рукавицын, Скворцов, Сойту

МПК: G01B 5/008

Метки: измерительный, координатный, прибор

...эксплуатационных возможностейэа счет воэможности измерения геометрических элементов детали, расположенных на различных сторонах ее ина большой глубине, без ее перестановки.На чертеже представлен координатный измерительный прибор, общий вид.Координатный измерительный приборсодержит основание 1 с базовой плоскостью 2, установленный на базовойплоскости стол 3 для измеряемогообъекта, выполненный с возможностью 1перемещения параллельно базовойплоскости 2 в продольном Х и попе,речном У направлениях, стойку 4, каретку 5, установленную на стойке 4с возможностью перемещения вдоль неев направлении Е, Г-образную консоль6 с измерительной головкой 7, закрепленную на каратке 5, параллельнуюбазовой плоскости консоль 8 с измерительной головкой 9,...

Номер патента: 1291822

Опубликовано: 23.02.1987

Авторы: Никкель, Пальм, Тетке, Шульц

МПК: G01B 7/04

Метки: «и—или», дефектоскопии, поверхностных, полосовой, стали, толщины, трещин, ширины

...том случае, если расстояние 40 между центрирующим устройством 4 исигнализатором 7 прокатываемого материала соответствует кинематическимусловиям процесса управления. Приразмещении сигналиэатора 7 прокатываемого материала перед центрирующимустройством 4 управление механизмовдля открывания и закрывания зависитот скорости прокатки. Размещениесигнализатора 7 прокатываемого материала зависит от кинематических условий и от управления всего прокатного стана. Расстояние между прокатным станом и устройством для измерения толщины и ширины полосовой 55 стали является постоянной величиной,а расстояние между устройством 2для измерения толщины и ширины полосовой стали и центрирующим устройством может изменяться. Расстоя1291822 10 20 ние между...

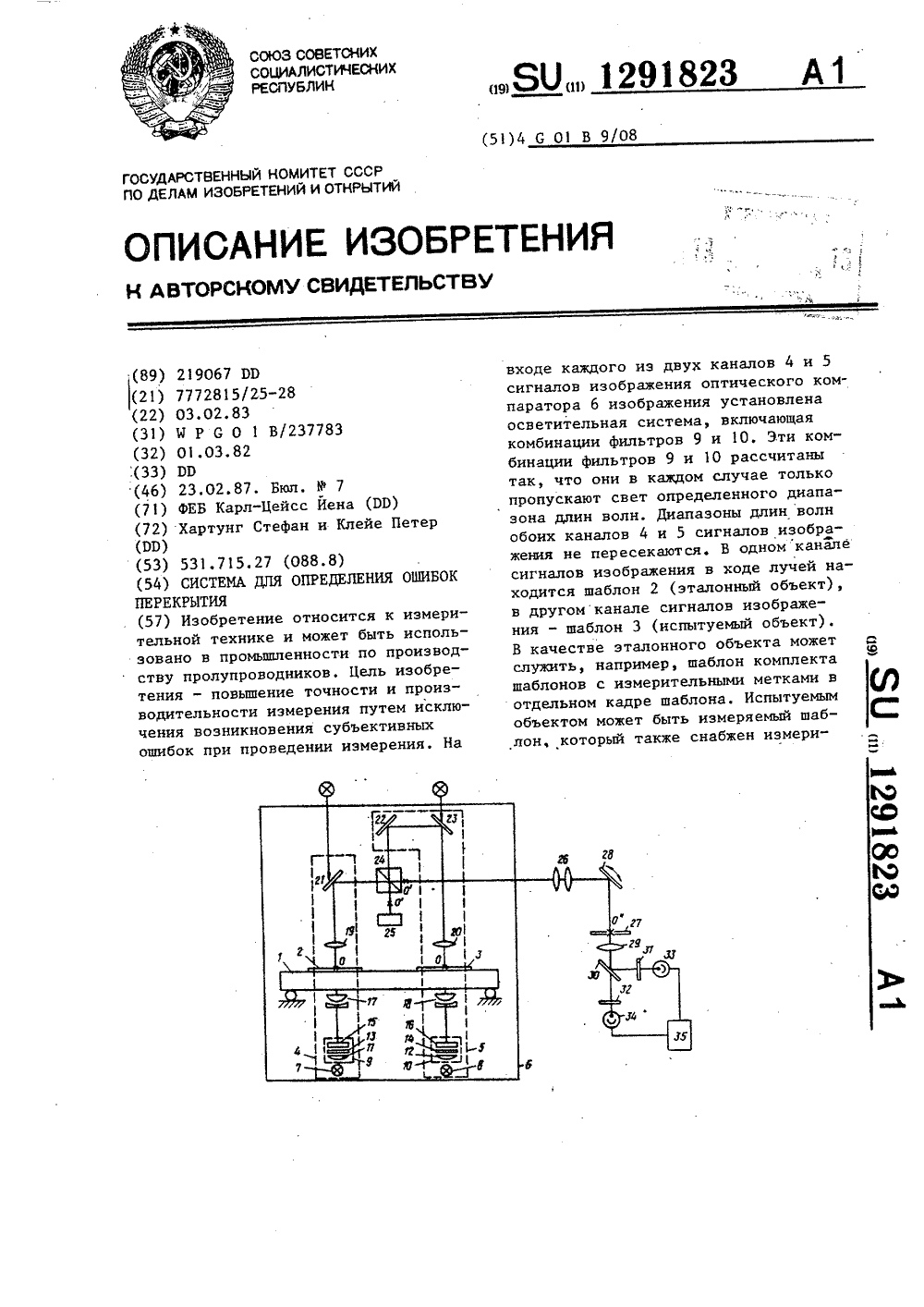

Номер патента: 1291823

Опубликовано: 23.02.1987

Авторы: Клейе, Хартунг

МПК: G01B 9/08

Метки: ошибок, перекрытия

...расщепле О ния хода лучей на два частичных хода лучей в соответствии с примененнымидлинами волн, расположенными в каждом иэ двух частичных ходов полосовым фильтром и приемником излучения и блоком обработки результатов, подключенным к приемникам излучения,На чертеже изображена принципиальная схема системы для определения 40ошибок перекрытия,На координатном столике 1, подвижном в перпендикулярных друг кдругу координатных направлениях хи у, находятся шаблон 2 с иэмери-45тельными метками, служащий в качестве эталонного объекта,и шаблон 3,,например, из комплекта шаблонов.Шаблон 3 представляет собой испытуемый объект и в отдельных кадрах содержит измерительные метки, отклонениярасположения которых от измерительныхметок шаблона 2...

Номер патента: 1293461

Опубликовано: 28.02.1987

Авторы: Монастырский, Янбулатов

МПК: G01B 3/48

Метки: резьбы

...деталь устанавливается на станине 1 и зажимается элементом 2 базирования, После базированиядетали включается привод 3 вращательного движения, при этом винт 5, торообраэная муфта 8 и калибр 10 одновременно,перемещаются поступательно кконтролируемой детали. Если резьба 35годная, то происходит полное ввинчи-.вание калибра в проверяемую деталь доупора в буртик. Датчик 11 положениякалибра выдает сигнал "Годно". Послеокончания ввинчивания срабатываетмуфта 4 предельного момента, вращение калибра переключается на вывинчивание и калибр возвращается в исходное положение.При негодной резьбе возможны дваслучая, Если началось ввинчивание калибра с первым витком контролируемойрезьбы, то при дальнейшем заклинивании калибра в проверяемой...

Номер патента: 1293462

Опубликовано: 28.02.1987

Авторы: Белаш, Бурминов, Иванов, Кривошеев, Негода

МПК: G01B 5/06

Метки: покрытий, толщины

...на электропроводящем основании 6, Механизм передачи перемещения индентора 4 на изЗОмерительный преобразователь 2 выполнен в виде подпружиненной пружиной 7втулки 8, снабженной сменной торцовойопорой, 9, форма контактной поверхности 10 которой должна соответствовать форме поверхности электропроводящего основания 6. Между корпусом 1и основанием 6 включен узел 11 электрической индикации достижения контакта между индентором 4 и электропроводящим основанием 6, Этот узелподключен с помощью проводов 12 и 13к корпусу 1 устройства и основанию 6и содержит источник 14 питания, световой индикатор 15 и пороговый элемент 16, выполненный по схеме триггера Шмидта с регулируемым уровнемсрабатывания,Устройство для измерения толщиныпокрытий...

Номер патента: 1293463

Опубликовано: 28.02.1987

Автор: Лодус

МПК: E21C 39/00, G01B 5/14

Метки: смещений

...торце которого смонтирован индикатор 10. Головка 13 индикатора 10 установлена на планке 6, а винт 12 снабжен шкалой 14, На больших ступенях барабанов 2 и 3 закреплены тяги 15 и 16 для соединения соответственно с точками 17 и 18 объекта (не показан), а на меньшие ступени надет натяжной ре зиновый жгут 19.Устройство работает следующим об- . разом.Перед началом измерений тяги 15, 16 полностью намотаны на барабаны 2, 3, рычаги 4, 5 находятся в крайнем нижнем (по чертежу) положении. Корпус 1 устройства закрепляют в базовой точке отсчета (не показана). Концы тяг 15, 16 закрепляют на точках измерений 17, 18 объекта, при этом перемещение тяг к точкам 17, 18 измерения вызывает вращение бараба93463 4 5 10 фОрмула изобретения щения барабан с...

Номер патента: 1293464

Опубликовано: 28.02.1987

Автор: Перов

МПК: G01B 5/20

Метки: зубошлифовальных, зубчатых, колес, станках

...отклонений припуска (правой)-М,=0,44 мми стороны зуба с наименьшим размахомотклонений припуска (левой)-М,= 0,62 мм.После этого на контролируемом колесе 5 выбирают наладочную впадину Вс максимальным припуском по сторонамзуба с наибольшим размахом отклоне"ний припуска и отмечают эту сторону.зуба (правую).Затем вычисляют К - разность между наибольшим и наименьшим размахами отклонений припусков правой и левой сторон зубьев (К=К,-К,46 -- 0,30О, 16 мм) и М - разностьмежду максимальными припусками сторонзубьев с наиболышм и наименьшим размахами отклонений припуска (М=М-Мг== 0,18 мм),Далее в зависимости от значения М определяют величину коррекции углового положения зубчатого колеса и ее направление.При МК величину коррекции Х вычисляют по...

Номер патента: 1293465

Опубликовано: 28.02.1987

Авторы: Добринский, Сухоруков, Щекин

МПК: G01B 5/20

Метки: зуба, зубчатого, колеса, профиля

...содержит контакты 2 и токоподвод 3.Способ реализуется следующим образом.Измерительное колесо 1 вводят в зацепление с контролируемым колесом (не показано), производят их обкатку в однопрофильном зацеплении, регистрируют токопроводимость между измерительным колесом 1 и контролируемым колесом и используют эти данные для определения прилегания профилей обкатываемых колесИспользуют измерительное колесо 1 с рядом контактов 2, изолированных от корпуса колеса 1 и расположенных вдоль контактных линий колеса 1 заподлицо с профильной поверхностью зуба. Кроме того, при обкатке измерительного и контролируемого колес между сопрягаемыми поверхностями их зубьев вводят токопроводящую смазку с тарированным омическим сопротивлением. Информация через...

Номер патента: 1293466

Опубликовано: 28.02.1987

Авторы: Пармузин, Чанынян

МПК: G01B 5/20

Метки: контакта, пятна

...СССР по делам изобретений и открытий 1 13035, Москва, Б, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, уп, Проектная,4 Изобретение относится к машиностроению, а именно к методам и средствам контроля зацеплений.Цель изобретения - обеспечениеконтроля пятна контакта сопрягаемых 5поверхностей в статическом состоянии,Способ реализуется следующим образом.Наносят на одну из сопрягаемыхповерхностей твердеющее вещество(1информатор, выдерживают его до затвердевания, вводят в контакт сопрягаемые поверхности под нагрузкой изамеряют пятно контакта после снятия нагрузки, а в качестве веществаинформатора используют раствор канифоли в спирте,.Твердеющий раствор канифоли в спирте позволяет получить тонкие (менее3 мкм)...
