G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1395940

Опубликовано: 15.05.1988

Авторы: Лухвич, Саванович, Старшинов, Хилько

МПК: G01B 7/06, G01N 25/32

Метки: термоэлектрическое, толщины

...сигналов, арацию еУстройство для контроля толщиныработает следующим образом,Включают нагреватель 7, который 4нагревает горячий электрод 1 до рабочей температуры, При этом температура холодного электрода 2 остаетсяравной температуре основы контролируемого иэделия или температуре окру-жающей среды, Для предотвращения появления паразитных ЭДС которые могутиСказить результаты измерений, соединения электродов 1 и 2 с подводящими проводами также поддерживают принбрмальных условиях окружающей среды.Ври контроле толщин одинаковыхпокрытий, нанесенных на различные основы, электроды 1 и 2 выполняют изматериала покрытия 3 и с их помощьюпедварительно измеряют базовые зна 55чения термо-ЭДС для покрытия заданной одинаковой толщины, нанесенной на...

Номер патента: 1395941

Опубликовано: 15.05.1988

Авторы: Белов, Перельман, Попов, Радовицкий, Черешня

МПК: G01B 7/06, G01B 7/16

Метки: тензометр

...жесткости пере мычки 3 в продольном направлении на результат измерения достигается, когда толщина эига перемычки выбирается равной ширине зазора 2, а его высота равна 0,7-0,8 высоты подставки 1, Для жесткой фиксации элементов тенэометра в ненагруженном состоянии при съеме, транспортировке и установке на новый объект измерений подставки 1 и пермычка 3 снабжены сквозными55 реэьбовыми отверстиями для установки фиксирующего винта 6, ось которого Параллельна продольным осям тензореЭисторов. Диаметр винта 6 выбирается йэ конструктивных соображений в пределах 0,2 - 0,3 высоты подставок 1,Тензометр работает следующим образом,Приклеивают тензометр к объекту 7измерений и, выворачивая винт 6, переводят его в рабочее положение, После...

Номер патента: 1395942

Опубликовано: 15.05.1988

Авторы: Вяткин, Пейсахов, Ставров, Тамбовцев

МПК: G01B 7/16

Метки: тензочувствительного, элемента

...изготовления тензочувствительного элемента и расширение диапазона измерений - достигается тем, что эле ;мент заданной формы целиком изготавливают из метастабильной аустенитной стали.Процесс изготовления тензочувствительного элемента по данному способу 15 заключается в следующем.Выбирают метастабильную аустенит,ную сталь так, чтобы она имела температурный диапазон мартенситного превращения при деформации, включающей 20 ,в себя температуру использования тензочувствительного элемента. При этом оптимальные свойства тензочувствительный элемент имеет, когда температурао его использования на 50-60 С ниже температуры начала мартенситного превращения при деформации. Далее иэ выбранной стали изготавливают цельный тензочувствительный элемент...

Номер патента: 1395943

Опубликовано: 15.05.1988

Авторы: Зейликович, Сигов, Спорник, Яничкин

МПК: G01B 9/021, G03H 1/04

Метки: деформаций, измерений, объекта, повышенной, чувствительностью

...зафиксирована волна с Гфазой 18 (х,у) и повторяют указанный 50процесс перезаписи голограмм с накоплением фазы объектной волны,В результате получают последовательность голограмм, у которых фазыобъектной волны соответствуют ряДУ 55,(х,у),ц),(х,у), 1 у (х,у). Как видно из выражения (5), световое поле за второй голограммой со держит две пары объективных комплексно-сопряженных волн, определяемых соответственно 2,5 и 3,4 членами выражения которые отличаются значением фазы,Вьщеляют пару объектных комплексно-сопряженных волн, определяемых2 и 5 членами выражения, обладающихмаксимальными фазами, и используютих для записи третьей голограммы,При этом варьируя значением, устанавливается требуемый угол голографи"рованияПропускание полученной...

Номер патента: 1395944

Опубликовано: 15.05.1988

Авторы: Максимов, Шелепов

МПК: G01B 11/26

Метки: излучения, лазерного, положения, пространственного, пучка

...от отверстия н концентрически скрепленную осью 14 ДО с первой шторкой 6 с воэможностью вра-щения ручкой 15, лампу.16 с диффузньйч , ,Фильтром 17, окуляр 18, передняя Фо, кальная плоскость которого совмещенас плоскостью перекрытия второй сетки10, двй неподвижных упора 19, 20, , пружину 21, два штока 22, 23 с утолшенина 24, нагруженных пружинами25, 26 взаимодействующий СО штокаии22 3 Б упорби 27 ПОлзун 28 с ВОз ЯВратБбй пруЯиной 29 еУстРОйствО устянявливйется нй пути пучка лазерного излучения перед илипосле поиеиного блока прибора контдРолнр;"п%всего параметры лазерного излу чения. 11 последнем случае приеиньЮПлон должен Ныть проходного типа,:.".е, иметь внутренний светоделитель.Устройсво Работает следуюзцп Офпразом 5 ОПучок лйзернОГО...

Номер патента: 1395945

Опубликовано: 15.05.1988

Автор: Корс

МПК: G01B 11/30

Метки: детали, качества, отверстий

...сигналов,На чертеже представлена схема уст, ройства.Устройство содержит источник 1 из, лучения, коллиматор 2, кольцевую диаф рагму 3, первый конус 4 с внешней зеркальной поверхностью, первый конус5 с внутренней зеркальной поверх ностью, второй конус 6 с внутреннейзеркальной поверхностью, второй конус7 с внешней зеркальной поверхностью,светоделитель 8, вторую кольцевую 20диафрагму 9, первый фотоприемник 10,второй фотоприемник 11, установленныйн ходе излучения отраженного от светоделителя 8, основание 12, каретки 13и 14, предназначенные для размещения 25на них конусов с внутренней зеркальной поверхностью, и привод 15 перемещения.На чертеже также обозначены кинематическая связь 1 б между каретками13 и 14, предназначенными для размещения...

Номер патента: 1395946

Опубликовано: 15.05.1988

Авторы: Мельник, Михеенко, Тимашева

МПК: G01B 11/30

Метки: поверхности, прибор, шероховатости

...оптической оси источник 1 излучения, положительные линзы 2 и 3 и регистратор 4. Источник 1 излучения совместно с 25 линзой 2 меньшего диаметра и с центральной зоной линзы 3 большего диаметра образуют короткофокусный осветительный канал, а регистратор 4 совместно с периферийной зоной линзы 3 30 большего диаметра образуют длиннофокусный приемный канал, апертура кото рого в пространстве предметов превышает апертуру осветительного канала. 35Линзы 2, 3 могут быть плосковыпуклыми, двояковыпуклыми либо положительными менисками, В качестве источника1 излучения может использоваться миниатюрная лампа накаливания, но лучшие: 40результаты дает применение светодио"дов с узкой индикатрисой излучения.Регистратором 4 может быть фотоприемник, позволяющий...

Номер патента: 1395947

Опубликовано: 15.05.1988

Автор: Козловский

МПК: G01B 13/22

Метки: неплоскостности, пластин, пневматическое

...сжатого воздуха от сетив полости 15, 16 осуществляется через отверстия 17 и 18 соответственно,Шток 14 своим нижним концом шарнирносоединен с верхней плитой 7, 45В корпусе 1 смонтирован центр 19в виде заостренного стержня,подпружиненного пружиной 20 к нижней поверхности пластины 11. Сопла 4 и 9 в нижней и верхней плитах 2 и 7 расположе" 50ны концентрично центру симметрии плитнаклонно их поверхностям 3 и 8, обращенным друг к другу с таким расчетом,чтобы истекающие из отверстий-сопелструи воздуха были направлены в однуиз сторон возможного вращения контролируемой пластины 11 относительно осивращения ее контролируемых поверхностей,Устройство для контроля неплоскостности пластин работает следующим образом.В исходном положении контролируемая...

Номер патента: 1395948

Опубликовано: 15.05.1988

Авторы: Акялис, Мицкунас

МПК: G01B 17/00

Метки: вибродвигателей, выходного, движения, звена, параметров

...1 О и регистратору 11, выходы генератора 6 импульсов возбуждения подключены к управляющему входу. ключа 8 и через последовательно соединенные преобразователь 12 времяамплитуда и квадратор 13 - к второмувходу умножителя 10. Устройство работает следующим образом. Генератор б импульсов возбуждения вырабатывает сигналы (эпюра 14,фиг.2), которые преобразуются высо кочастотным генератором 5 (Ьпюра 15) и входным пьезокерамическим звеном в шаговое перемещение (эпюра 1 б) вы ходного звена 2 направляющим 3 и 4 со скоростью и ускорением, графики 45 которых приведены на эпюрах 17 и 18. Установленный на выходном звене 2 инерционный датчик 7 при этом вырабатывает сигнал, амплитуда которого пропорциональна измеряемому ускоре нию. Ключ 8...

Номер патента: 1395949

Опубликовано: 15.05.1988

Авторы: Есьман, Пилипович, Поседько

МПК: G01B 21/00

Метки: линейного, перемещения

...усилителя 13. 30Устройство работает следующим об,разом.Источник 1 света формирует пучоклучей, налранляемый через диафрагму2 на четырехквадрантный фотопреобразонатель 6.При перемещении объекта 3 диафрагма 2 смещается относительно четырехкнадрантного Ротопреобразонателя 6,Гигналы, снимаемые с диагонально противоположных выходов 7-10 четырехквад"рантон Аотопреобраэонателя 6, суммируется сумматорами 11, 12 и поступаютна входы дифференциального усилителя13, выходной сигнал с которого индицируется индикатором 14.В случае симметричной неравномерности интенсивности потока излучения,формируемого источником 1 света, относительно его оси разность сумм сигналон, снимаемых с диагонально противоположных выходов координатно"чувстнительного...

Номер патента: 1395950

Опубликовано: 15.05.1988

Авторы: Митрофанов, Соколов, Фефилов

МПК: G01B 21/00

Метки: изделия, линейного, размера

...с выхода реверсивного счетчика 5 поступает на вход цифроаналогового преобразователя 6 и преобразуется им в постоянное напряжение 1.1 р (фиг, 4 а), которое поступает на первый вход блока 7 сравнения.В конце каждой строки телевизионного разложения на выходе строчной развертки телевизионной камеры 4 формируется импульс, который поступает на вход обратного счета реверсивного 5 счетчика. В момент окончания формирования каждой5 10 15 20 25 30 35 40 45 50 55 строки из числа, записанного в счетчике 5, вычитается по одной единице, соответственно уменьшается на одну единицу кодовая комбинация на выходе счетчика 5. Пропорционально изменению кода на выходе счетчика 5 изменяется (уменьшается) напряжение 1.1 ,т на выходе цифроаналогового...

Номер патента: 1395951

Опубликовано: 15.05.1988

Авторы: Горбунов, Горнушенков, Кондрашов, Морозовский

МПК: G01B 21/00

Метки: измерительное, электронно-оптическое

...коэффициентом пересчета.Количество входных импульсов на счетчике 5 пропорционально пути, по которому З 5 прокатывается своим торцом перфорированный диск 2. С выхода счетчика 5 импульсы переполнения поступают на вход счетчика 6. При измерении линейных размеров коэффициент пересчета К счетчика 5 вы О бирается равнымггРК = - "И (1)где Р - диаметр перфорированюго диска 2;х 1 - число перфораций ца диске 2, 45 При соблюдении соотношения (1) количество входных импульсов равно длине измеряемого объекта.Выходной код счетчика ицдицируется индикатором 11, При измерении линейных размеров перекгночатель 8 режима подает 5 ц на управляющие входы счетчика 6 сигнал с выхода переключателя 9 измерения длины.Передний и задний фронты сигнала с выхода...

Номер патента: 1395952

Опубликовано: 15.05.1988

Авторы: Инфелицин, Меркишин

МПК: G01B 21/00

Метки: гармоники, измеритель, периода, пространственной

...2 и 3 вычитания, связанных с первыми линейками 1 фотоприемников каналов, ,и блоков 4 и 5 вычитания, связанных с вторыми линейками 1 фотоприемников в каналах блока 6 максимума выбора, блока 7 коммутации, блока 8 деления с вычи"а,нием единицы и устройства блока 9 вычисления агссоз.Канал устройства работает следующимобразом.Итерференционная картина создается в плоскости фотоприемных линеек 1, сигналыот которых подаются на блоки 1, 3 и 2, 5, вы,читания, в которых вычисляются разности сигналов крайних и средних фотоприемни,ков линеек, выходные сигналы блоков 4, 3 ,и 2, 5 поступают на блок 7 коммутации, ко,торый в зависимости от управляющего сигнала поступающего с выхода блока 6 вы:бора максимума, подключает блок 8 деления 1 с вычитанием...

Номер патента: 1395953

Опубликовано: 15.05.1988

Авторы: Вахрушев, Голубев, Кондратьев, Мельников

МПК: G01B 21/02

Метки: движущемся, конвейере, объема, телевизионное, яиц

...только для определения скорости движения транспортера, т.е. формирования кода компенсации М(ц К). Поскольку код компенсации формируется в предыдущем кадре, динамическая погрешность измерения скорости транспортера оказывается пренебрежимо малой - она определяется изменением скорости транспортера внутри длительности телевизионного кадра (20 мс). В течение одного кадра передающая телевизионная камера 1 генерирует 312,5 строк, из которых только 200 в 2 строк, расположенных в центре экрана, используются для измерения объема яйца.При формировании кода компенсации кадровый синхроимпульс с третьего выхода передающей телевизионной камеры 1, проходя через дифференцирующую цепочку 13, записывает в счетчик формирователь 10 временного...

Номер патента: 1396068

Опубликовано: 15.05.1988

Авторы: Калинин, Мирончук, Петров

МПК: G01B 7/16, G01R 17/10, H03M 1/00 ...

Метки: времени, интервал, разбаланса, тензомоста

...блок 9 срав 50нения и аналоговый переключательподключает к второму входу блока 9сравнения усиленное напряжение с вы -ходной диагонали тензомоста 1 или55термомоста 11, а на вход интегратора8 поступает выходное напряжение блока9 сравнения, равное +Е 1, или -И , Вмомент времени 2; (фиг, 2 а) на вход+ЕЕ, и напряжение на его выходе изменяется по закону где И - начальное смещение;- постоянная времени интегратора 8;Т - длительность полупериода колебаний преобразователя.Если выходные напряжения тензомоста 1 и термомоста 11 равны нулю, то на выходе устройства - импульсы амплитудой .Ю скважностью дна и длительностью периода, равной 2 За,1То цо(2) В момент времени 2 (фиг, 2) на второй вход блока сравнения поступаетусиленное...

Номер патента: 1397487

Опубликовано: 23.05.1988

Авторы: Алпаев, Васильев, Васюченко, Галушкин, Левченко

МПК: C21B 7/24, G01B 17/02

Метки: доменной, печи, толщины, футеровки

...4 оптическим пирометром 10,В момент совпадения температуры контрольного волновода 4 с температуройрабочего волновода 3 измеряют длинуконтрольного волновода 4 ультразвуковым толщиномером 1. В процессе измерения изменяют длину контрольноговолновода 4, например, путем укорачи"вания одного из его концов до моментасовпадения показания ультразвуковоготолщиномера 1 с показанием, полученным при измерении рабочего волновода3. В момент совпадения показаний определяют фактическую длину контрольного волновода 4 и по ней судят отолщине футеровки 5, Изменение длины контролируемой части контрольноговолновода 4 может выполняться такжеступенчато. Для этого на его ненагреваемом конце выполнены контрольныеступени 11 для размещения ультразвукового...

Номер патента: 1397695

Опубликовано: 23.05.1988

Авторы: Калтышев, Каминский, Овчинников

МПК: G01B 5/012

Метки: головка, измерительная

...цепь.Измерительная головка работает 40следующим образом,При измерении в направлении вдоль оси головки наконечник 4 касается измеряемой детали (не показана) и из мерителъный рычаг 3 смещается вверх по этой оси. Контакт 5 отрывается от контакта 6, разрывая электрическую цепь. Измерительной головкой выдается сигнал на считывание коорди 50 нат, При дальнейшем движении головки относительно детали конус 10 выходит из отверстия 9, упругий элемент не нагружен и поломка его исключена. При этом контакты 7 скользят по кон. 55 тактам 8. После измерения головка отводится от детали и контакты 5 и 6 замыкаются. Головка готова к следующемуизмерению. При измерении в направлении, перпендикулярном оси головки, наконечник 4 под воздействием детали...

Номер патента: 1397696

Опубликовано: 23.05.1988

Авторы: Хафизов, Черных

МПК: G01B 5/008

Метки: измерительная, координатная

...головкой 13 с возможностью перпендикулярного основанию1 перемещения. Перемещение приводных 25кареток 7 и 8 осуществляется от двигателя 14 с помощью механических передач 15 и 16, Перемещение может осуществляться также отдельными двигателями для каждой приводной каретки, 30синхронизированными электрически, Водила 9 и 10 связаны с соответствующими стойками портала 4 с помощьюузлов 17 и 18 связи, расположенных так,что точки приложения сил перемещениялежат на прямой ММ, проходящей черезцентр тяжести ЦТ) портала,Работа координатно-измерительноймашины имеет особенности только вчас ти осущес тн ления и ерем ещения порта-ла 4.Перемещение портала 4 координатнойизмерительной машины осуществляетсяследующим образом.При работе двигателя 14 перемеще...

Номер патента: 1397697

Опубликовано: 23.05.1988

Авторы: Лукьянов, Осипов, Пеков, Трегубенко, Шворобей

МПК: G01B 5/12

Метки: линейных, размеров

...щупом 4, имеется регу" лируемый упор 18, установленный с возможностью взаимодействия с упором 19 направляющей втулки 2, подпру О жиненной относительно корпуса 1 пружиной 20 и имеющей возможность перемещения по направляющей 21.Устройство работает следующим образом, 45Перед установкой нуля микрометра одноразово производят настройку механической части устройства, обусловленную тем, что невозможно изготовить измерительный конический наконечник 5 с нулевым диаметром торца конуса. В действительности данный диаметр выполняют равным 0,3-0,5 мм. Для этого нажимают на рычаг 12, который освобождает направляющую втулку 2, Последняя под действием пружины 20 перемещается в корпусе 1 до соприкосновения упора 19 с регулируемым упором 18, Далее...

Номер патента: 1397698

Опубликовано: 23.05.1988

Автор: Тетюхин

МПК: G01B 5/14

Метки: зазора, прибор

...По среднеарифметическому значению судят оразмере щели дробилки. Формула изобретения Составитель.В. ИатвиенкоТехред Л.ОлийныкКорректор Н Король Редактор Л. Зайцева Заказ 2597/37 Тираж 680ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5) Подпис ное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для измерения внутренних размеров, в частности для измерения щели конусных дробилок.Цель изобретения - повышение удобства эксплуатации в труднодоступных местах.На фиг. 1 представлен прибор, общий вид, на фиг. 2 - сечение А-А на фиг.1," на фиг. 3 - сечение Б-Б на фиг. 1.Прибор содержит корпус...

Номер патента: 1397699

Опубликовано: 23.05.1988

Авторы: Белоконь, Иорш, Новобранец, Тишевич, Трубачев, Фадеева

МПК: G01B 5/18

Метки: глубины, дефектов, поверхностных

...16 с маховичком 17 и Фиксатором 18,Устройство для измерения глубиныповерхностных дефектов работает следующим образом,Устройство опорами 2 устанавливается на контролируемый объект 19 таким образом, чтобы измерительная игла 4 находилась над измеряемым участком поверхности, Путем отжатия Фиксатора 18 и поворота маховичка 17 эксцентрикового узла 16 перемещают ползун 7 до тех пор, пока стрелка индикатора 3 не будет показывать нулевое значение, Ползун 7 фиксируется посредством механизма 8 Фиксации. В результате приведения в действие механизма 6 перемещения упругий элемент 5 за счет поворота относительно подвески 10 выводится из-под конца измерительной иглы 4 и удерживается в этом положении Фиксаторо. 13, который взаимодействует с :".опк .й 14...

Номер патента: 1397700

Опубликовано: 23.05.1988

Авторы: Киселев, Кравцов, Краснов, Овчинников

МПК: G01B 5/012

Метки: головка, измерительная, касания

...Б-Б на Фиг, 2, наФиг, 4 - схема соединения пьезоэлементов.Измерительная головка касания содержит корпус 1, защитную гайку 2 ичехол 3, В корпусе 1 размещен шток 4с контактным наконечником 5 на одномконце и грибком 6 с группой контактов7 на другом конце, выполненных в виде 20стержней со сферическими утолщениямина их концах. Корпус несет ответнуюгруппу призматических контактов,выполненных в виде пар плоских мембран 8 с закрепленными на них пьезоэлектрическими преобразователями 9,подключенными параллельно к Формирователю команд. Мембраны 8 закрепленыв корпусе 1 с помощью вкладыша 10.Прижимная винтовая пружина 11 закреп- ЗОлена одним концом в осевом цилиндрическом отверстии 12 корпуса 1, адругим - на грибке 6, охватывая центрирующий выступ...

Номер патента: 1397701

Опубликовано: 23.05.1988

Авторы: Матвеенко, Пустовалов, Семиноженков

МПК: G01B 5/25

Метки: отклонений, поверхностей, соосности, цилиндрических

...отклонения от саосности. Формула изобретения Способ контроля отклонений от Составитель В. СавельевТехрец Л.Олийнык Корректор Ы,. Муска Редактор И. Николайчук Заказ 2597/37 Тираж бЗО Подписное ВНИИПИ Гасударственного комитета СССР по делам изобретений и открытий1 13035., Иосква, Ж, Раущская наб и 4/5 Нр, изнодственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике.Цель изобретения - расщирение технологических возможностей способа.5На чертеже представлено устройство, реализующее способ.Устройство содержит корпус 1, выполненный в виде пустотелого цилинцра,несущий два базирующих наконечника 2и 3, на торцах которых закрепленыцилиндры 4 и 5, На базирующих наконечниках 2 и 3 также...

Номер патента: 1397702

Опубликовано: 23.05.1988

Авторы: Иванько, Коптелов

МПК: G01B 5/24

Метки: параметров, резьбы

...скалки 11, установленной с возможностьюперемещения .вдоль отверстия 10, идвух сферических наконечников 12 и 13равиоудаленных от осч 9 качания рыча- га 8, Наконечник 12 закреплен на скалке 1 1 жестко, а наконечник 13 - подвижно, с возможностью перемещениявдоль скалки 11 в обе стороны от 5 среднего положения, которое обеспечивается эа счет пружин 14.Измерительный узел 6 содержит также индикатор 15, наконечник которогосвязан со шпинделем 7, и индикатор 10 16, контактирующий с верхним кон.цом рычага 8. С противоположной стороны от индикатора 16 предусмотрен.;подпружиненный стержень 17 для уменьшения усилия возцействия индикатора 15 16 на измерите ьный наконеч 12через рычаг 8. В шпинделе 7 установлен подпружиненный элемент 18, спомощью оси...

Номер патента: 1397703

Опубликовано: 23.05.1988

Авторы: Белоусов, Ратомский

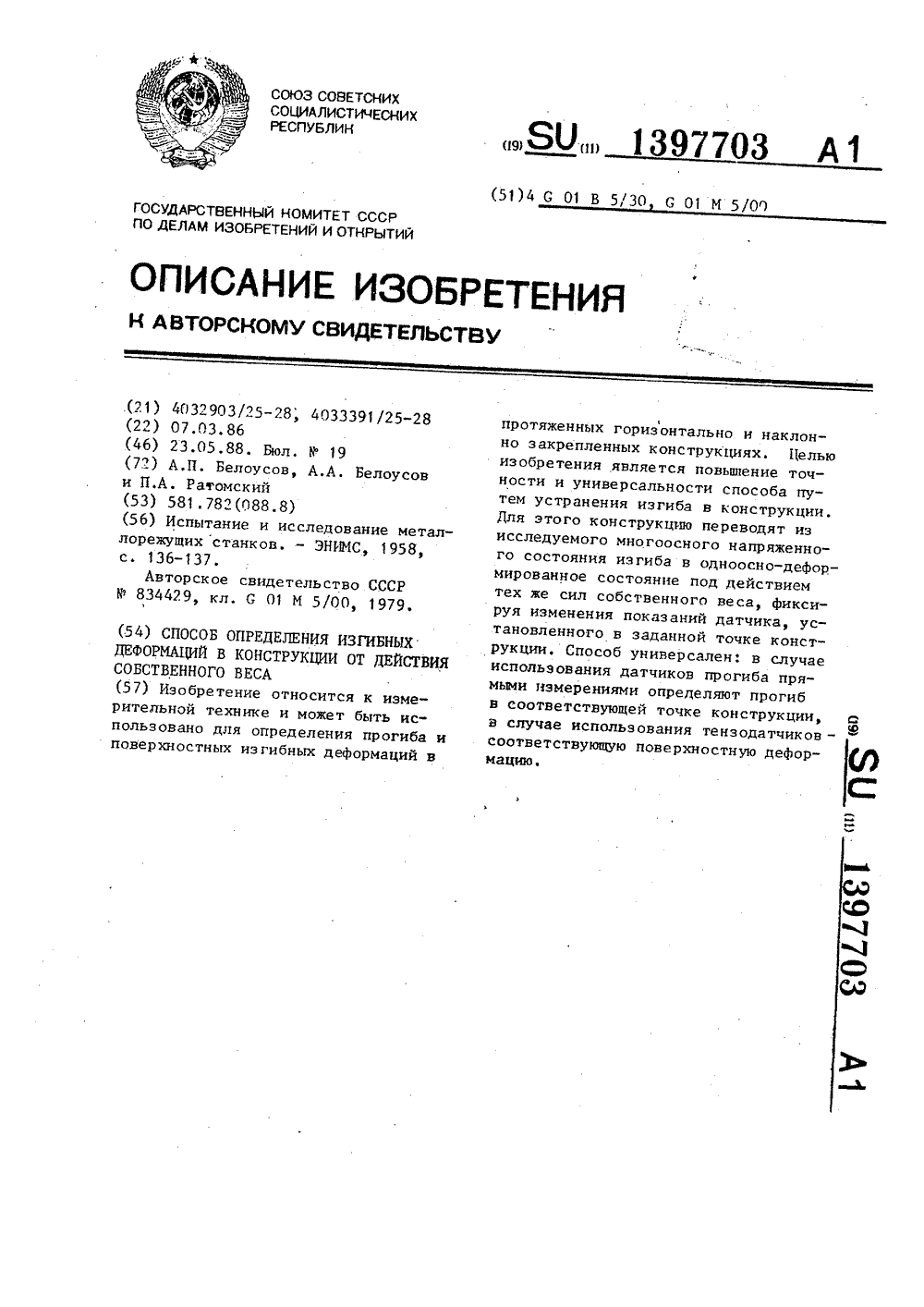

МПК: G01B 5/30, G01M 5/00

Метки: веса, действия, деформаций, изгибных, конструкции, собственного

...так и при определении ее прогиба способ осуществляется следующим образом.Для определения поверхностных изгибных деформаций в заданных точках конструкции наклеивают тензодатчики, а для определения прогиба устанавливают датчики прогиба, Фиксируют показания датчиков, после чего переводят конструкцию в строго вертикальное положение, заменяя многоосное напря женное состояние конструкции, соответствующее изгибу от сил собственного веса, одноосным напряженным состоянием, соответствующим сжатию (растяжению) также от сил собственного веса конструкции.Б, вертикальном положении конструкции вновь Фиксируют показания датчиков., Искомый прогиб конструкции впрямую определяют по разности показаний3 Г датчика прогиба после и до поворота 3 д...

Номер патента: 1397704

Опубликовано: 23.05.1988

Автор: Вилкс

МПК: G01B 5/30

Метки: деформаций, образца, цилиндрического

...к оси образца (угла ), а закручивание образца вызывает боковое смещение рамкив направлении оси датчика 2 и 3.Размеры а, Ь, с, Ь, К и А связаны следующими соотношениями: 45а+Ь / тК= --- , Ь с -4 аЬ,2а-Ьд. = агсвЫ -- а+Ъ(здесь условно неповернутым принима 50ется сечение Р-Р).Величины а, Ь, и с в любой моментдеформирования образца определяютсяпо текущим отсчетам показаний датчиков. Деформации образца (продольнаяпоперечная Еи угловая Е) вычисляются по Формулам Ь - Ь оКо где Ь К, и,с, - =начения Ь, К и Сдля недеформированного образца.Изобретение может быть использовано для измерения деформаций при испытании цилиндрических (в частности,трубчатых) образцов, нагружаемыхосевой силой, крутящим моментом идавлением,Формула изобретения 1. Способ...

Номер патента: 1397705

Опубликовано: 23.05.1988

Авторы: Рассказчиков, Шалауров

МПК: G01B 5/30

Метки: деформаций, твердеющих, тензометр

...возбудителя 4, связанный состаканами, Фиксатор 5 взаимного поло"жения стаканов, выполненный из твердого материала, меняющего агрегатноесостояние, и анкерный элемент 6, ус Отановленный на одном из стаканов,Внешний стакан 2 выполнен с впадинамина внутренней боковой поверхности, авнешний стакан 1 - с выступами наего наружной боковой поверхности,входящими во впадины внешнего стакана2 с зазором, фиксатор 5 размещен вкаждом зазоре и охватывает боковуюповерхность выступов. Корпус в зонеразмещения фиксатора покрыт водоудерживающим материалом 7 и защйщен жесткой сеткой 8. В качестве материалаФиксатора использован водораство-римый материал, например сахар с наполнителем - железным суриком в соотношении 1:1, что позволяет предот 1...

Номер патента: 1397706

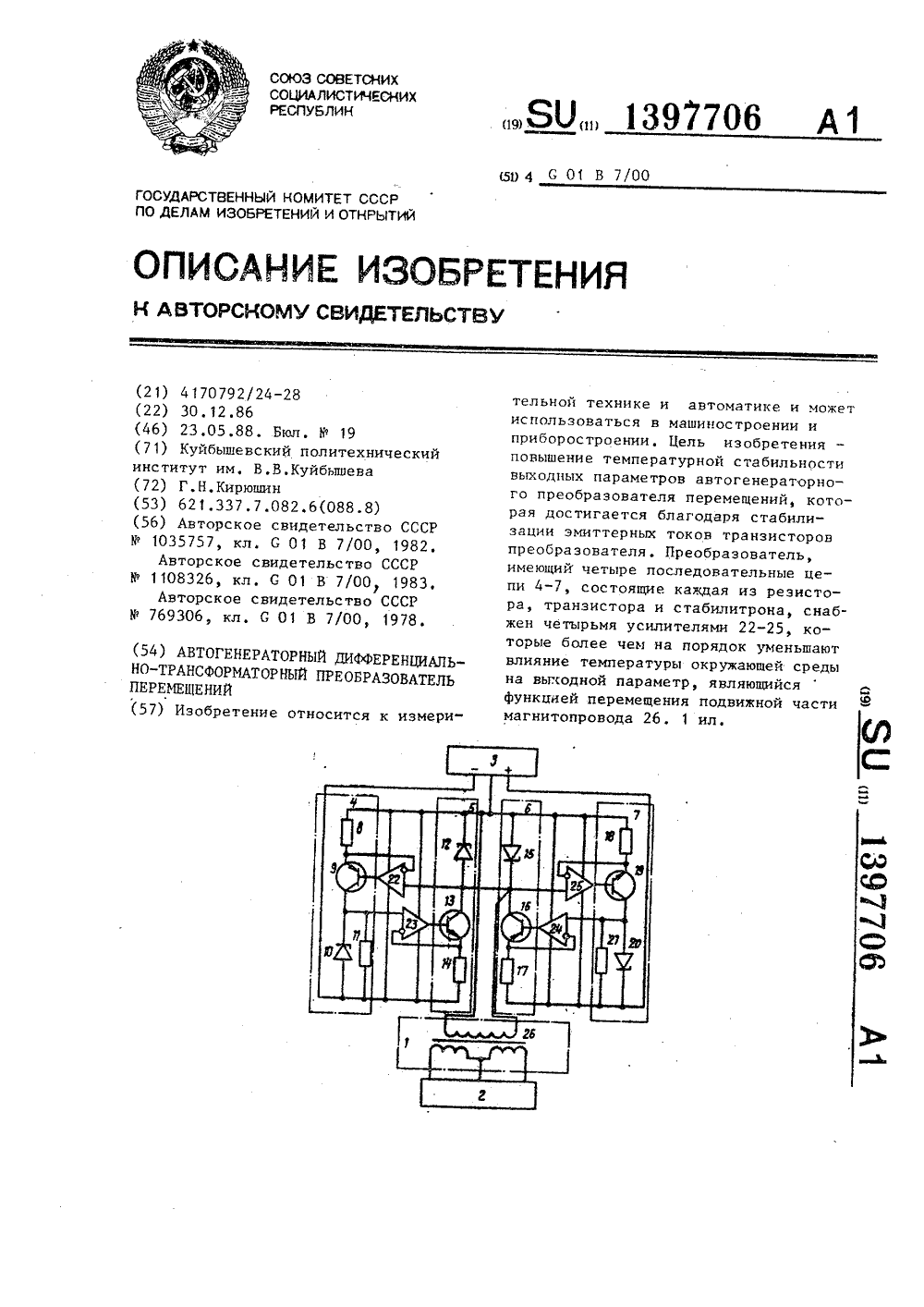

Опубликовано: 23.05.1988

Автор: Кирюшин

МПК: G01B 7/00

Метки: автогенераторный, дифференциально-трансформаторный, перемещений

...транзистора 13 (кольцо замкнулось, положительная обратная связь) . Процесс лавинообразного нарастания тока коллекторов транзисторов 9 и 13 заканчивается в момент "пробоя" стабилитронов 10 и 12, В этот момент положительная обратная связь переходит в отрицательную и стаоилизирует напряжение на стабилитронах 10 и 12 и токи через них. Причем осуществляется принцип кольцевой стабилизации, а именно: чем стабильнее напряжение на стабилитроне 12 тем стабильнее ток через стабилитрон 10, тем стабильнее напряжение на нем и стабиль13906 15 30 35 40 45 50 55 нее ток через стабилитрон 12, а чем стабильнее ток через него, тем стабильнее напряжение на нем (кольцо замкнулось) .сСледовательно, в.момент подключения источника питания к устройству...

Номер патента: 1397707

Опубликовано: 23.05.1988

Авторы: Гриневич, Продан, Сурду

МПК: G01B 7/00

Метки: двухкоординатный, емкостный, измеритель, перемещений

...коэффициентами деления управляеььж делителей 18 и 1" .напряжения так, что выходные нап-, .;ениясумматоров 14 и 15 равны:-ул .Пусть потенциальный лектрод 2расположен точно посередине токовогоэлектрода 3. Тогда площади перекрытия Б, Б, Б, Б 4 сек,.ий 3,1, 3,2,3.3 и 3.4 токового электрода 3 равныКоэффициенты деления д;.лителей 18 и19 равны нулю, что говорит о нулевомсмещении по осям Х и У.При смещении потенциального электрода 2 вдоль оси Х глощади перекрытия Б ф Б Б Б изменяются гак,что суммы Б + Б, Б + Б остаютсяпрежними, а суммы Б + Б и Б + Бизменяются, при этом коэффициент деления делителя 19 остается прежним,а коэффициент деления делителя 18изменяется.Измеряемое перемещение по оси Хв этом случае однозначно определяется значением...

Номер патента: 1397708

Опубликовано: 23.05.1988

Авторы: Крайзман, Черняев

МПК: G01B 7/04

Метки: движущихся, перемещения, реверсивно, ферромагнитных

...5 или б. Независимо от направления перемещения сигналы с. фазовых детекторов через схему ИЛИ 7 поступают 4 О на триггер 8, который управляет формирователем 9 так, что не при каждом изменении состояния триггера 8 при фиксации очередной метки с формиро- вателя 9 в элемент 4 подается импульс 45 тока противоположной полярности. В результате стирается поедыдущая метка и наносится новая магнитная метка, которая считывается в последующем цикле измерений перемещенияизделия 1, Выходы фазовых детекторов 5 и 6 также поданы на раздельные входы триггера 10 реверса, Поэтому состояние этого триггера однозначно соответсвует направлению перемещения изделия. Время Т между простановкой последующих меток определяется выражением (2), а расстояние 1 между...
