G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1295203

Опубликовано: 07.03.1987

Авторы: Гольдин, Дубров

МПК: G01B 5/26

Метки: планиметр

...с центром, совпадающим сцентром перекрестия 11 и с диаметром,кратным десяти,и установленный на каретке 5 счетный механизм 13, кинематически связанный с помощью тросиков14 и 15, охватывающих ролики 3, 4 и7 8 с каретками 5 и 9.Планиметр работает следующим образом.При измерении площади фигуры центрперекрытия 11 обводного стекла 10перемещают по контуру 16 и по счетному механизму 13 отсчитывают площадь,ограниченную контуром 16 плоской Фигуры.При измерении длины линии АВ обводное стекло 10 устанавливают в исходное положение так, чтобы метка 12касалась измеряемой линии АВ в ее начале " точке А, Перемещают обводноестекло 10 по линии АВ до точки В так,что метка 12 перемещается касательнок линии АВ, т.е, центр метки 12 пере 45мешают по...

Номер патента: 1295204

Опубликовано: 07.03.1987

Авторы: Тагиров, Шурыгин

МПК: G01B 5/30

Метки: деформаций, образца, поперечных

...относится к измери. тельной технике и может быть использовано для измерения поперечных деформаций образца.Цель изобретения - повышение точ ности путем непрерывного измерения деформации,На фиг. 1 изображено устройство10 для измерения поперечных деформаций образца, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Устройство для измерения поперечных деформаций образца содержит корпус 1, диэлектрическую ленту 2, охватывающую образец 3, и чувствительный элемент, выполненный в виде плоскопараллельного конденсатора 4, один конец ленты 2 закреплен на корпусе а второй ее конец выполнен с переменным по длине сечением и установлен с возможностью перемещения в межэлектродном пространстве конденсатора 4. Пластины конденсатора соединены с...

Номер патента: 1295205

Опубликовано: 07.03.1987

Авторы: Белкин, Волков, Состин

МПК: G01B 5/30

Метки: напряжений, образца, остаточных, распределения, сечению

...мм, подвергавшегося поверхностному пластическому деформированию, полученное при реализации способа; нафиг, 2 - распределение остаточныхнапряжений в том же образце без учета величины поверхностных напряжений,Способ осуществляют следующим образом.Измеряют остаточные напряженияна поверхности образца, используясредства измерения с малой базой(магнитоупругим или рентгеновскимметодом). Устанавливают на поверхность образца средства измерения деформаций (тензорезисторы). Производят на металлорежущем станке или путем травления послойное снятие металла образца в узкой канавке до середины образца, измеряя тензореэисторэми деФормацию Я; образца после снятия каждого х-го слоя, при этом толщина снимаемого слоя составляет 5 -,1 ОХ толщины...

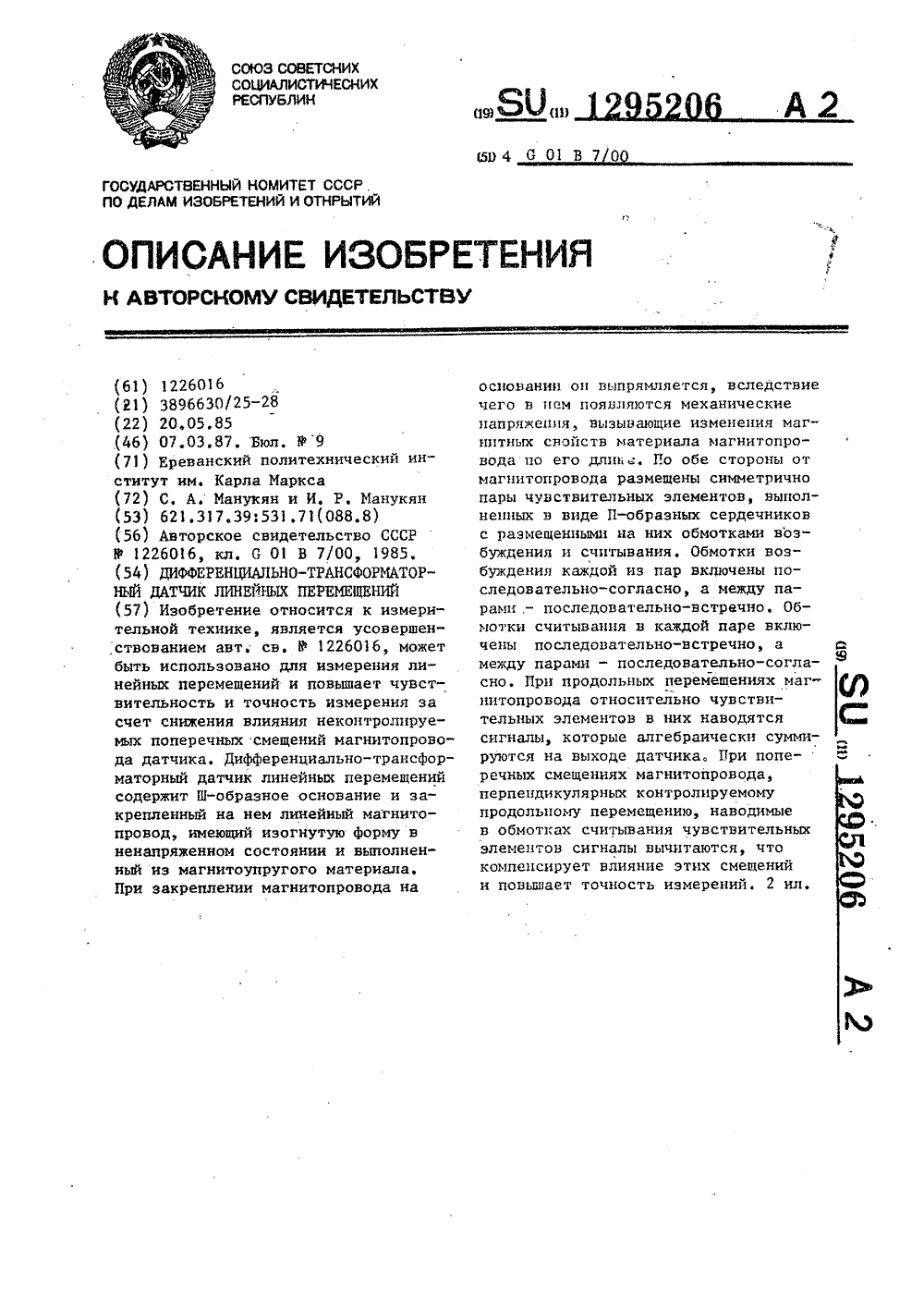

Номер патента: 1295206

Опубликовано: 07.03.1987

Автор: Манукян

МПК: G01B 7/00

Метки: датчик, дифференциально-трансформаторный, линейных, перемещений

...проницаемости, а, следовательно, и магнитно. го сопротивления по его длине, Эти изменения имеют разные знаки на его верхней и нижней поверхностях, С одной стороны от магнитопровода 5 с одинаковым зазором относительно него размещена пара основных чувствитель-, ных элементов, выполненных в виде П-.образных сердечников б и 7 с размещенными на них обмотками 8 и 9 возбуждения, включенными электрически согласно-последовательно, и обмотками 10 и 11 считывания, включенными последовательно-встречно. По другую сторону магнитопровода 5 установлены дополнительные, идентично выполненные чувствительные элементы, содержащие сердечники 12 и 13, обмотки 14 и 15 возбуждения, включенные последовательно-согласно между собой, но встречно по отношению к...

Номер патента: 1295207

Опубликовано: 07.03.1987

Автор: Сабуренко

МПК: G01B 7/04

Метки: диаметра

...1 диаметраизмеряет абсолютные значения диаметра. Если датчик 1 диаметра измеряетотклонение диаметра от заданного(номинального) значения, то в блоках6 и 7 устанавливаются соответственнозначения С, и С , где последние естьдопуски на отклонения от номинала.При движении изделия датчик 1 диаметра непрерывно измеряет его диаметр, а датчик 4 погонной длины че.рез каждые заданные (конструктивно) ь 1 метров через первый элемент ИЛИ 5выдает сигнал запроса, по которомуАЦП 2 осуществляет считывание и преобразование мгновенного значениядиаметра изделия. Эти значения подаются на цифровой интегратор 4, гдеи происходит их обработка с цельювычисления среднего .диаметра на заРданном дискретном интервале,Если выполняется условие Р РРь, (1) то открыт...

Номер патента: 1295208

Опубликовано: 07.03.1987

Авторы: Брандорф, Котляров

МПК: G01B 7/06

Метки: толщиномер, цифровой, электромагнитный

...второй вход которого подключен к выходу элемента И, а выход соединен с входом счетчика.1 Изобретение относится к методамнеразрушающего контроля и может бытьиспользовано при измерении толщинматериалов и изделий,Цель изобретения - повышение точности измерений за счет линеаризациирезультатов измерений с помощью блока постоянной памяти,На фиг. 1 представлена структурная схема толщиномера; на Фиг, 2 -временные диаграммы работы элементовлинеаризации.Толщиномер содержит соединенныепоследовательно источники тока 1 иэлектромагнитного поля 2, соединенные15последовательно преобразователь 3электромагнитного поля, преобразователь 4 толщины в интервал времени,второй вход которого подключен к источйику 1 тока, элемент И 5, элемент206...

Номер патента: 1295209

Опубликовано: 07.03.1987

Авторы: Корниенко, Лапидус, Медников, Нечаевский, Савкин, Свирский

МПК: G01B 7/16

Метки: материале, нагрузки, один, переменной, рассеянной, цикл, энергии

...питания датчика 3 механических напряжений поступает электрический сигналП, =К Е яп (К+ )у 1,где К - коэффициент передачи усилителя 2,Выходной сигнал с датчика 3 механических напряжений, усиленный вторым усилителем 4, пропорционален произведению 11 на коэффициент передачи датчика 3, и его можно выразить уравнением3Б, = К, Е, яп (К+1)о 1 бяЫ (и 1 +Ц),Сигнал с выхода усилителя 4 поступает на входы блоков 7 и 8 умножения, в которых перемножается с выходными сигналами умножителя 5 частоты, которые равны на первом выходе= К яп Кя 1,а на втором выходе11 = Кяп Ки 1,где К = К 4 - коэффициент передачи умножителя 5 частоты.На выходе блока 7 умножения возникает напряжение1 = К Я я 1.п КаС.яз.п (К+1)уС б х, яз.п (сд 1 +8 ),На выходе блока 8...

Номер патента: 1295210

Опубликовано: 07.03.1987

Автор: Быховский

МПК: G01B 7/30

Метки: бесконтактного, вихретоковый, объектов, перемещений, плоских, проводящих, угловых

...катушках 4-6 40наводятся только от вихревых токов впроводящем объекте и, благодаря взаимно перпендикулярному расположениюизмерительных катушек, пропорциональна. квадратурным составляющим вектора 45напряженности поля вихревых токов,Размеры первой 1 и второй 2 возбуждающих катушек выбраны так, что возбуждение вихревых токов в плоскомпроводящем объекте осуществляетсялинейными проводниками - ближними крабочей поверхности преобразователясторонами первой 1 и второй 2 возбуждающих катушек, Иэ геометрическихпостроений очевидно, что векторы напряженности Н, и Н магнитного полявихревых токов первой 1 и второй 2возбуждающих катушек лежат в плоско.сти, параллельной поверхности плоско 210 2го проводящего объекта, Обозначим составляющие вектора...

Номер патента: 1295211

Опубликовано: 07.03.1987

Авторы: Алипов, Контиевский, Феоктистов, Чунин

МПК: G01B 11/24, G01B 9/02

Метки: асферических, интерферометр, поверхностей, формы

...выходного объектива 6 и светоделителя 7 изображение диафрагмы3 формируется в фокусе Рб объектива6, совмещенного с осью 00 поворотасканирующей головки. Лучи проходятпробное сферическое стекло 23 непреломляясь, так как центр кривизныэталонной поверхности пробного стекла 23 совмещен с изображением диафрагмы 3 осветительной системы и, отразившись от эталонной поверхностипробного стекла 23 и контролируемойповерхности детали 22, интерферируют,образуя интерференционную картину,локализованную в воздушном промежутке между эталонной поверхностью пробного стекла 23 и деталью 22, Интерферирующие лучи, пройдя светоделитель 7 и отразившись от плоского 35 зеркала 8, попадают во входной объектив 9 измерительной системы, фокускоторого совмешен с...

Номер патента: 1295212

Опубликовано: 07.03.1987

Авторы: Вильданов, Кусимов, Смоленков, Тагиров, Чечулина

МПК: G01B 11/26

Метки: объекта, перемещений, угловых

...и э о б р е т е н и я Составитель Н,Захаренко Редактор М,Бланар Техред А.Кравчук Корректор А.ИльинТираж 678 Подписное ВЯИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская наб д, 4/5Заказ 608/46 Производственно-полиграфическое предприягие, г, Ужгород, ул, Проектная, 4 Изобретение относится к системамавтоматического управления.Цель изобретения - повьш 1 ение точности измерения за счет устраненияпогрешности установки источника излучения,На чертеже представлена схемаустройства.Устройство содержит источник 1 излучения, два плоских зеркала 2 и 3, 10установленных параллельно одно относительно другого отражающими поверхностями навстречу друг другу,зеркало 3 предназначено для скрепления с объектом 4,...

Номер патента: 1295213

Опубликовано: 07.03.1987

Авторы: Гураль, Овчар, Островская

МПК: G01B 11/26

Метки: аттестации, блока, пентагонального

...столиком 4, так что,его первая отражающая грань оптическим сопряжена с автоколлиматором 1.Аттестуемый пентагональный блок 7 ус 35танавливают на баэировочный столик 4. Устройство работает следующим образом.Перед аттестацией двугранный от- Оражатель 6 расположен на оптической, оси автоколлиматора 1, Пучки лучейавтоколлиматора 1, последовательноотразившись от граней двугранногоотражателя 5 пентагонального блокаи зеркала 2, возвращаются в автоколлиматор 1 и по шкале автоколлиматора1 снимают отсчет а . Затем базировочный столик 4 поворачивает на 90при этом пучки лучей автоколлиматора1, последовательно отразившись отграней двухгранного отражателя 5,пентагонального блока 7 и зеркала 3,возвращаются в автоколлиматор 1, пошкале которого...

Номер патента: 1295214

Опубликовано: 07.03.1987

Авторы: Бондарь, Лахно, Чаплин

МПК: G01B 11/26

Метки: расстояния

...вращения сканера.При своем движении лучи принимаются Фотоприемниками 8 и 9, Сигналыс Фотоприемников поступают на входблока 1 О сравнения временных интервалов, после обработки результатпредставляется блоком 11 индикациив удобной для использования форме.Искомое расстояние Копределяется из ФормулыЬКэпайгде у " скорость вращения базы,рад/с;,С - интервал времени между импульсами с Фотоприемника 8,расположенного в точке ф,полученными в результате пересечения его чувствительной площадки сначала лучомОС, а затем лучом АВ.При сканировании контрольного фо"топриемника 9 лучом ОС и АВ на еговыходе возникают два импульса, интервал между которыми С несет информацию о скорости ы. В этом случае Формула определения скоростипри известных Кк и Ь имеет...

Номер патента: 1295215

Опубликовано: 07.03.1987

Авторы: Ивановский, Попов, Симакина, Скакун, Слепцов

МПК: G01B 11/30

Метки: поверхности, шероховатости

...излучения, выходящил из источника 1 монохроматического излучения, модулируется модулятором 2, проходит диафрагму 3 и направляется на измеряемую поверхность изделия 7. Зеркально отраженное излучение, пройдя линзу 13 иослабляющий светофильтр 18, собирается линзой 13 на поверхности матового 5стекла 23 перед входным окном Фотоприемника 6. Два диффузно отраженныхпотока, рассеянных в различных на.правлениях по отношению к зеркально 15 2отраженному пучку, собираются линзами 11 и 12 иа поверхности матовых стекол 21 и 22 перед фотоприемниками 4 и 5, Светофильтры 16 и 17 служат для выравнивания сигналов. Фотоприемники 4 - 6 соединены с электронным блоком 26 обработки сигнаЛов, Используя результаты измерения трех потоков излучения, определяют...

Номер патента: 1295216

Опубликовано: 07.03.1987

Авторы: Когутяк, Нестерук, Петренко

МПК: G01B 13/02

Метки: направления, перемещений, пневматическое

...на управляющий канал "Запрет" элемента 7. Это приводит к выключению сигнала "1" на прямом выходе элемента 7. На протяжениивсего этого времени сигнал Р =1 присутствует в канале питания элемента 10. Поэтому дальнейшее перемещение экрана 3 вниз относительно датчиков и открытие сопла датчика 2приводит к тому, что сигнал давленияР =1 поступает на управляющий входэлемента 9 в канал питания элемента8, а через время Сэ =сэ, (время задержки сигнала Р =1 инерционным звеном) на управляющий вход "Запрет"элемента 9, Сигнал Р =1, поступившийв канал питания элемента 8, беспре 1295216пятственно проходит в атмосферу,так как на управляющем входе этогоэлемента сигнал с выхода элемента 7уже равен нулю. В это же время сигнал Р= присутствует в канале питания...

Номер патента: 1295217

Опубликовано: 07.03.1987

Авторы: Быстров, Гимадиев, Кийков, Ковалев, Шабашов, Шестаков, Шорин

МПК: G01B 13/12

Метки: виброперемещения, пневматическое

...влиянияустройства на температуру объекта 10контроля путем передачи пульсацийдавления без массообмена среды между объектом контроля и устройствомдля контроля,На чертеже показано устройство 15для контроля виброперемещения пералопатки газотурбинного двигателя вусловиях повышенных температур,Устройство содержит корпус 1 соступенчато расширяющимся каналом, 20ступенька 2 которого открытым концом3 размещена напротив объекта контроля - лопатки 4, а ступенька 5 глухим концом 6 сообщена с датчиком 7давления, На стыке ступенек 2 и 5установлен дросселирующий элемент8, изготовленный из пористого материала.Корпус 1 проходит через кожух 9электропечи и закреплен на нем при 30помощи втулки 1 О так, что дросселирующий элемент 8 находится науровне...

Номер патента: 1295218

Опубликовано: 07.03.1987

Авторы: Иванов, Михайленко, Терловой

МПК: G01B 13/20, G01N 19/04

Метки: адгезии, качества, электрогазодинамическое

...чертеже показано электрогазодинамическое устройство для контроля качества адгезии.Устройство содержит пневмоцилиндр 1 с поршнем 2 и с аэростатической15 опорой, выполненной в виде сопла 3, размещенного в торце 4 пневмоцилиндра, и электрический преобразователь колебаний в виде катушки 6 индуктивности, закрепленной снаружи пневмо 20 цилиндра. Поршень 2 выполнен с бойком 6, закрепленным на торце поршня, обращенном к торцу 4, служащему опорой, и с постоянным магнитом 7, закрепленным на противоположном торце поршня. Катушка 5 размещена в зоне перемещения постоянного магнита 7. Устройство размещают нормально поверхности контрлируемого объекта 8.Устройство работает следующим образом.В устройство подают воздух, который истекает из сопла...

Номер патента: 1295219

Опубликовано: 07.03.1987

Авторы: Дацкова, Козловский, Пенькатый

МПК: G01B 13/22

Метки: неплоскостности, пластин, пневматическое

...воздуха (не показан) регули руемого давления. Корпус 3 укрепленшарнирно на конце 9 двухплечего ры,чагаа 10, а корпус 6 - на конце 11двухплечего рычага 12, причем ось13 шарнира корпуса 3 расположенаперпендикулярно оси 14 шарнира корпуса б. Рычаги 10 и 12 смонтированыв стойке 15 на валу 16, и между концами 17 и 18 этих рычагов установлена тарированная пружина 19 сжатия,взаимодействующая одним из своих концов с торцом регулировочного винта 20. Между торцами 2 и 5 сопел 1и 4 размещается контролируемая пластина 21,Рычаги 1 О и 12 образуют узел поворота сопел 1 и 4 вокруг оси вала 16, перпендикулярной осям сопел, а концы 17 и 18 рычагов и винт 20 - узел регулирования усилия пружины, Торцы 2 и 5 совместно с угломером (не...

Номер патента: 1295220

Опубликовано: 07.03.1987

Автор: Мукаев

МПК: G01B 15/00

Метки: бесконтактного, внутри, герметичного, линейных, объекта, перемещений, резервуара

...пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измери" тельной технике и может быть использовано для бесконтактного измерения линейных перемещений объектов, находящихся в герметичных резервуарах со стенками иэ немагнитных материалов,Цель изобретения - повьппение точности и надежности эа счет устранения влияния воздействия среды на 10процесс измерения,На чертеже приведена схема предлагаемого устройства,Устройство содержит волновод 1,выполненный с возможностью передачиэлектромагнитной волны, напримерСВЧ, два поршня 2 и 3, установленные на объекте 4 на расстоянии другот друга, на каждом поршне 2 и 3 ус"тановлены магниты 5 и 6 соответственно, волновод 1 заполнен ферромагнитным материалом 7 и содержит два...

Номер патента: 1295221

Опубликовано: 07.03.1987

Авторы: Мизарене, Рагульскис, Снитко

МПК: G01B 17/00

Метки: линейных, перемещений

...электрических колебаний, от встречно-штыревого преобразователя 7 в неподвижной пьезозлект рической пластине 1 возбуждается поверхностная акустическая волна, которая, распространяясь в обе стороны от излучающего встречно-штыревого преобразователя 7, принимается прием ным встречно-штыревым преобразователем 8. При перемещении подвижной пьезоэлектрической пластины 2 по отношению к неподвижной пьезоэлектрической пластине 1 измеритель 9 разности 55 фаз измеряет разность фазы сигналов между встречно-штыревыми преобразователями 7 и 8, что определяет положение подвижной пластины 2, т.е. величину линейногс перемещения, и регистрируется регистратором 10.Так как пьезоэлектрические материалы, применяемые в технике поверхностных акустических волн...

Номер патента: 1295222

Опубликовано: 07.03.1987

Авторы: Акялис, Рагульскис

МПК: G01B 17/02

Метки: величины, микроперемещений, шаговых

...относится к измерительной технике и может быть использовано для определения величины шаговых микроперемещений выходного звена вибродвигателей. 5Цель изобретения - повышение точности за счет исключения влияния помех, создаваемых вибродвигателем во время разгона его выходного звена.Способ определения величины шаго вых микроперемещений выходного звена вибродвигателей осуществляют следующим образом.Измеряют время разгона и максимальное ускорение торможения выходного звена вибродвигателя. Искомую величину шагового микроперемещения Х рассчитывают по формулеХ=КХтрфгде Х - максимальное ускорение тортможения;- время разгона выходного звена;К - эмпирический коэффициент,устанавливаемый для каждого25типа вибродвигателей.Время разгона...

Номер патента: 1295223

Опубликовано: 07.03.1987

Авторы: Бурачек, Гузенко, Гураль, Овчар

МПК: G01B 11/14

Метки: блок, коллинеарного, направления, переноса

...грани и1 28 -23 2 о, +28, ребра крыши параллельны между собой. Ч = -23, +23, 1 28, +2 З Ч-Л, -28, -й -28 Усгройство р ота Поскольку 3. - отклонение величин1 К разом, двугранных углов от 90, для сохранения направления визирования должно Параллельный световой пучок, Рас .2 выполняться условие20 пространяющийся в заданном направлеЧ=Ч нии и формируемый, например, коллиматором (не показан) с установленной в Яу12 12 ф 13 1323 ЯЗФ фокальной плоскости маркой (не пока или, говоря другими словами, углы, зана) последовательно отражается от 25 образованные гранями крыши и отражаю- граней триппельпризм 1 и 2 и выходит щей гранью триппельпризмы 1, должны из блока, Выходящий из блога пучок дополнять те же углы триппельпризмы смещается в...

Номер патента: 1295224

Опубликовано: 07.03.1987

Автор: Галанский

МПК: G01B 21/00

Метки: интерферограмм

...нулевой .сигнал 26, которыйпоступает на управлявший вход блока9 и переключает его в режим считывания, запирает вход счетчика адреса вблоке 9. Сигнал 2 б также поступаетна инвертор 12 и формирует на его выходе единичный сигнал 27, который по 1295224ступает на управляющий вход регистра 15 и перецним фронтом. разрешает перенос информации из сумматора 14 и регистр 15, с выхода которого код поступает на один из входов схемы 17 сравнения. Одновременно сигнал 27 с выхода инвертора 12, задержанный,элементом 13 задержки на время (фиг.2), необходимое для записи в регистр 15, поступает на первый вход сброса сумматора 14 и первый вход триггера 18. Передним фронтом задержанного сигнала сумматор 14 устанавливается в нулевое состояние, а триггер...

Номер патента: 1295225

Опубликовано: 07.03.1987

Авторы: Авраменко, Дурович, Наумов

МПК: G01B 21/00

Метки: объекта, положения

...4 и объектива 5 на,поверхность фотоприемника 625При изменении положения объекта 36 происходит перемещение автоколлимационного изображения диафрагмы 2 по поверхности фотоприемника 6.Синхрогенератор 14 периодически формирует сигналы опроса, которые через преобразователь 15 уровня поступают на фотоприемник 6, выполненный в виде ПЗС матрицы. Опрос Фотоприемника 6 осуществляется построчно. В 35 процессе опроса на выходе блока выборки, входящего в фотоприемник 6, формируются видеоимпульсы, огибающая ко" торых пропорциональна распределению освещенности в изображении диафрагмы 40 2 по строкам фотоприемника 6. Сигналы с блока выборки поступают на амплитудный дискриминатор 7.При опросе каждой строки блок 13 формирует импульс, перебрасывающий...

Номер патента: 1295226

Опубликовано: 07.03.1987

Авторы: Айсин, Асташкин, Подобрянский, Смирнов, Хлебников

МПК: G01B 21/00

Метки: перемещений

...10 в плоскость установки анализирующей диафрагмы 11.Световой поток преобразуется фотоприемником 12 в электрический сигнал, который усиливается усилителем 13 и поступает на информационный вход фазочувствительного детектора 14, на управляющий вход которого поступают сигналы с генератора 17, которые также поступают на вход вспо 295226могательного привода 1 б, выход которого связан с микрообъективом 10.При колебании микрообъектива 10 происходит глубинное сканирование изображения щелевой диафрагмы 4 относительно диафрагмы 11, что приводит к модуляции электрического сигнала, снимаемого с Фотоприемника 12.Фаза первой гармонической составляющей модулированного сигнала зави О сит от среднего положения плоскости изображения щелевой...

Номер патента: 1295227

Опубликовано: 07.03.1987

Авторы: Марушкин, Николаев

МПК: G01B 21/10

Метки: волоконных, геометрических, заготовок, параметров, световодов

...и осевого вращения заготовки и при ручном управлении электроприводами 10 полностью погружают вкювету 2 с иммерсионной жидкостью 41,Источник 1 света освещает дочти па"раллельным пучком света через окна37 и 38 кюветы испытуемую заготовку. 3Объектив 4 формирует увеличенное изображение контролируемого сечения заготовки и фокусирует его на плоскость,в которой расположены Фотопреобразователи 6 и 15, Сканатор 5 осуществля- Зет временную развертку изображенияструктуры заготовки относительно фотопреобразователей 6 и 15, На выходеФотопреобразователя 6 возникает пос"ледовательность импульсов различнойамплитуды, обусловленная границамиструктуры и дефектами заготовки. Основания этих импульсов располагаютсяна вершине более...

Номер патента: 1295228

Опубликовано: 07.03.1987

Автор: Соколов

МПК: G01B 21/22

Метки: объектов, положения, светоизлучающих, углового, фотоэлектрическое

...подключены также балансный резистор 11 и резистор 7 положительной обратной связи, Их сопротивление во много раз больше величины сопротивления входных резисторов 10, Аноды фотодиодов 3 полупроводниковой матрицы 2 подключенык отрицательной шине источника 8питан ия .Устройство для контроля угловогоположения светоизлучающих объектовработает следующим образом,В положении светоиэлучающегообъекта, при котором излучаемый имсветовой поток строго перпендикулярен плоскости Фотопреобразователя 1, световой поток попадает начувствительную поверхность фотодиодов 3, что приводит к появлению Фототока н их цепях. Эквивалентное со -противление параллельно включенныхвходных резисторов 10 при этом в двараза меньше сопротивления опорногорезистора 9, Разность...

Номер патента: 1296826

Опубликовано: 15.03.1987

Автор: Куликов

МПК: G01B 3/18

Метки: инструмент, микрометрический

...предприятие, г.ужгород, ул.Проектная, 4 12968Изобретение относится к измерительной технике, в частности к микрометрам,Цель изобретения - повышение производительности и срока службы инструмента путем соединения измерительного стержня и барабана со стеблем по скользящей посадке,На фиг,1 схематически изображенмикрометрический инструмент, общий 10вид; на фиг.2 - вид А на фиг.1.Инструмент содержит измерительныйстержень 1 с хвостовиком 2, установленный на хвостовике 2 стебель 3 снаружной цилиндрической поверхностью 154, на которой нанесена винтовая линия 5 и линейная шкала 6 с одинаковым шагом, барабан 7 с круговой шкалой 8, жестко закрепленный на измерительном стержне 1. 20Инструмент работает следующим образом.Измерительный стержень...

Номер патента: 1296827

Опубликовано: 15.03.1987

Авторы: Голованов, Елисеев

МПК: G01B 5/16

Метки: внутренней, детали, отверстии, резьбы, сквозном

...4, вторую измерительную каретку 11, установленную на основании 1с возможностью перемещения навстречупервой измерительной каретке 3 с по"мощью механизма 12, и упор 13 дляограничения хода каретки 11, Измеритель 9 установлен на каретке 11 так,что щиток 10 расположен вдоль осирезьбового калибра 4 с возможностьюконтактирования с торцом калибра 4через контролируемое отверстие 14при перемещении каретки 11 до упора13, а измерительной каретки 3 - доограничителя 6. Резьбовой калибр 4выполнен сборным.Устройство работает следующим образом.С помощью узла 7 базирования контролируемую деталь 8 подают в положение измерения, Включают привод 2,который осуществляет перемещение измерительной каретки 3 с резьбовымкалибром 4 по направлению к контролируемой...

Номер патента: 1296828

Опубликовано: 15.03.1987

Авторы: Безусяк, Здоренко, Скрипник, Сусидко

МПК: G01B 7/04

Метки: вала, напряжение, положения, углового

...н ниде где К - результирующии коэффициент5передачи тракта преобразования с учетом действиясинхронного детектора 7 и 1 Опервого фильтра 8 нижнихчастот.Таким образом выходное напряжение первого фильтра 8 нижних частот,подаваемое на один вход дифференциального усилителя 10, пропорционально углу поворота ротора,А вращающегося трансформатора 2 и не содержитошибки преобразования,Напряжения 11 и 0 с ротора вращающегося трансформатора 2 подаютсяна входы второй БС-цепочки 11, выходное напряжение которой можнопредставить в виде 16 -11 о К зьп(о 31+ +Й+д 9) р где К - коэффициент передачи второй6КС-цепочки 11;- фазовая ошибка, обусловлен Оная нестабильностью элементов второй КС-цепочки 11,погрешностью ее настройки,девиацией частоты...

Номер патента: 1296830

Опубликовано: 15.03.1987

Авторы: Жильцов, Овчинников

МПК: G01B 7/16

Метки: напряжений, образца, остаточных, травлении

...крепления образца 3, датчик 4 толщины образца 3, датчик 5 деформации образца 3, блок 6 управления, соединен ный с датчиком 5 деформации образца 3, нагружающий механизм 7, соединенный с блоком 6 управления, датчик 8 усилий, установленный между выходным25 звеном нагружающего механизма 7 и образца 3, регистратор 9, выполненный в виде двухкоординатного самописца и соединенный с датчиками 4 и 8 толщины и усилий, Устройство содержит30 также механизм 10 подъема щупа датчика 4 толщины образца 3 реле 11 времени, связанное с приводом механизма 10 подъема щупа датчика 4, последовательно соединенные с блоком б управления инвертор 12, второй нагружающий механизм 13 и второй датчик 14 усилий.) Устройство для определения остаточных...
