Аугулис

Номер патента: 1741701

Опубликовано: 23.06.1992

Авторы: Аугулис, Грибовский, Еремеев, Пучкаускас

МПК: A01K 73/045

Метки: доска, распорная, траловая

...1 с помощью книц 8 и снабженную отверстиями 9,Приспособления для крепления кабелей б представляют собой две группы отверстий 10, размещенные на задней кромкеносовой пластины 1,На передней кромке носовой пластины1 укреплен предкрылок 11, а по верхней инижней кромкам доски - концевые шайбы12.Хордасоединяет переднюю кромкуносовой пластины 1 и заднюю кромку кормовой пластины 2. Хорда последней образует с хордой доски установочный угол,равный 7 - 15 О, а передняя кромка кормовойпластины 2 и задняя кромка носовой пластины 1 расположены от передней кромкидоски нэ расстоянии О, равном 2 ГЗ 1 .Задняя кромка носовой пластины 1расположена. над передней кромкой кормовой пластины 2 с зазором, составляющим0,025 - 0,07 б длины хорды доски и образующим...

Номер патента: 1725795

Опубликовано: 15.04.1992

Авторы: Аугулис, Данилов, Лисовский, Привалов

МПК: A01K 73/045

Метки: горизонтального, раскрытия, трала

...подборы трала, что обеспечивает им рабочий угол атаки, характерный для этом части трала и обычно близкий по величине к углу атаки кабеля, наличие приспособления для увеличения угла атаки полотнища, исключение жестких деформируемых элементов. На фиг,1 представлена боковая подбора канатного разноглубинного трала с.эластичными распорными элементами; на фиг.2 - приспособления для увеличения угла атаки полотнища; на фиг.3 - форма боковой подборы с эластичным распорным элементом в начальной стадии спуска трала; на фиг,4 - эластичная пластина на лапках траловой доски; на фиг.5 - форма устья трала при применении боковых эластичных пластин; на фиг.6 - форма устья трала при обычном раскрытии.На разноглубинном канатном трале для рыболовного бота...

Номер патента: 1654760

Опубликовано: 07.06.1991

Авторы: Аугулис, Батулявичюс, Домкус, Шнейдерис

МПК: G02B 6/00

Метки: оптического, пучка, расширитель

...чертеже показана схема расширителя оптического пучка.Расширитель оптического пучка содержит входную рассеивающую линзу 1, жестко связанную с помощью втулки 2 с входным концом 3 отрезка 4 жгута плотноуложенных многомодовых волоконных световодов, выходную собирающую линзу 5, жестко связанную с помощью втулки 6 с выходным концом 7 отрезка жгута волоконных световодов.Расширитель оптического пучка работа 6 т следующим образом.Плоскопараллельный оптический пучок 8 падает на входную линзу 1, расширяется и освещает входной торец отрезка 4 жгута волоконных световодов. Каждый волоконный световод 9 в жгуте 4 действует как точечный источник оптического излучения. после прохождения которого через выходную линзу 5 формируется...

Номер патента: 1402316

Опубликовано: 15.06.1988

Авторы: Аугулис, Грибовский, Еремеев

МПК: A01K 73/045

Метки: доска, распорная, траловая

...с хордой доски, а джорда 1.2 кормовой пластины 2 образует с хордой 1 доски угол, равный 15 - 20, Пе-.едняя кромка кормовой пластины 2 расг оложена в плоскости А - А, проходящейерез заднюю кромку носовой пластины 1 перпендикулярно хорде 1. доски. Длина хору ы 1 носовой пластины 1 составляет 1/3лины хорды 1. доски, Вырезы 8 расоложены в верхней и нижней частях коровой пластины 2 на расстоянии от ее задей кромки, равном 1/3 длины хорды 1. доски.Распорная траловая доска работает слеующим образом,При отдаче тралового комплекса и входе осок в воду рабочий угол их аТаки сосавляет у носовой пластины 1 5 в 10, у кормовой пластины 2 - 20 - 25. За счет большего угла атаки кормовых пластин 2 доски Ори травлении ваеров 5 приобретают расйорную...

Номер патента: 1392366

Опубликовано: 30.04.1988

Авторы: Аугулис, Пранявичюс, Рагаускас, Ясюленис

МПК: G01B 21/00

Метки: линейных, образца, размеров

...несет информацию о состоянии поверхностей передней и задней стенок образца 6. Поверхность передней стенки образцов является опорным зеркалом интерферометра. Интерференционная картина меняется (смещается либо искривляется) с перемещением задней стенки образца 6. Перемещение поверхности задней стенки образца 6 будет происходить из-за эффекта эрозии этой поверхностн под воздействием корпускулярного потока, поступающего от корпускулярного источника 7. Светоделительная призма 3 проецирует интерференционную картину на растровый Фотоэлектрический преобразователь 8, в котором оптическое изображение, несущее информацию о поверхности образца Ь, преобразуется в электрический сигнал, С изменением интерференционной картины (т.е. по скорости...

Номер патента: 1364865

Опубликовано: 07.01.1988

Авторы: Аугулис, Пранявичюс, Рагаускас, Ясюленис

МПК: G01B 11/24, G01B 9/02, H01J 37/30 ...

Метки: отклонений, плоскостности, поверхности, поля, твердого, тела

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно- полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для измерения поля отклоненийот плоскостности поверхности твердого5тела и микрогеометрии поверхности,Цель изобретения - возможность измерения поля отклонений от плоскостности в процессе ионно-лучевой обработки эа счет совместного использования приэменного интерферометра ивакуумной камеры,На чертеже изображена оптическаясхема устройства, 15Устройство содержит за выходнымокном лазера 1 последовательно расположенные коллиматор 2, светоделитель3 и держатель 4 образцов, Далее походу...

Номер патента: 1204169

Опубликовано: 15.01.1986

Авторы: Аугулис, Зеников, Кучинскас, Попов, Соколов, Федосеев

МПК: A23K 3/03

Метки: агрегат, заготовки, зеленых, консервированных, кормов

...направительмассы 8, помещенный перед транспортером 4, штанга 9 с разбрызгивателя .ми 10 в виде трубок, шарнирно 1 О установленная на свободной стороненаправителя массы 8 снизу, и емкость11 для консерванта, которая связанашлангом 12 со штангой 9, Направительмассы выполнен по всей ширине раз брасывающего рабочего органа и шарнирно установлен на осях, жесткозакрепленных на раме 1, и поворачи"вается из одного положения в другоес помощью привода в виде гидроцилинд ра 13, присоединенного к гидросистеме трактора. Штанга 9 установлена наподшипниках скольжения, эапрессован 3ных в кронштейны 14 (фиг.3), кото рые снизу закреплены на направителе массы 8, На нем же снизу закреплен . упор 15 в виде скобы, через который пропущен шланг 12,...

Номер патента: 982618

Опубликовано: 23.12.1982

Авторы: Аугулис, Кудрявцев, Петушко, Привалов, Пучкаускас

МПК: A01K 73/045

Метки: доска, распорная, траловая

...оснащенный ваерной дугой 2 и двумя приспособлениямидля изменения угла крена, размещенны=ми в верхней и нижней частях щита 1на его задней кромке,Каждое из этих приспособленийвключает ползун 3 для подключения кабеля 4, размещенный в направляющей 5и связанный с пружиной 6, и механизмфиксации. Последний представляет собой управляемый с судна соленоид 7,шток которого связан с ползуном 3 посредством рычага 8 и гибкой тяги 9,Для проводки последней на щите 1 пое дусмотрены ролики 10 и трубка 11,Щит 1 снабжен приемной гидроакустической антенной соединенной кабелем с обмотками соленоидов 7Доска работает следующим образом,Перед отдачей трала и досок ползуны 3 и рычаги 8 Фиксируются в положении, изображенном на Фиг.1,4,при этом точки крепления...

Номер патента: 971178

Опубликовано: 07.11.1982

Авторы: Аугулис, Леонтьев, Старцев, Шаравин

МПК: A01K 5/00

Метки: дозатор-выгрузчик, кормов, стебельных

...при перемещении валов 2 непроизошло разъединение стенки, и связана с нею кулисами 11,Нижняя часть 9 стенки связана срешеткой при помощи шарнира 12. На Ораме 13 в местах крепления амортизаторов сделаны прорези 14, которыепозволяют изменять расстояние междувалами 2, Перемещение валов 2 осуществляется совместно с решеткой 4 и 15нижней частью 9 боковых стенок. Подвалами 2 размещен выгрузной транспортер 15. Привод на валы 2 осуществляется через карданную передачу.Дозатор-выгрузчик стебельных кормов работает следующим образом.Загруженный в бункер 1 корм подается иэ него к выгруэному транспортеру 15 с помощью вращающихся навстречу друг дрУгу валов 2, снабженныхпальцами 3, свободно проходящимисквозь пазы решетки 4 и прорези вбоковых...

Номер патента: 884177

Опубликовано: 23.11.1981

Авторы: Аугулис, Гаррос, Ниедре, Пуценс

МПК: H05F 3/04

Метки: зарядов, индукционный, нейтрализатор, статического, электричества

...с его наружнойстороны пружиной 14,Защитный экран нейтрализатора имеетнапротив острий ионизирующих электродовокна 15, которые отделены друг от друга перемычками 16, выпопняющими рольограничителей хода очистных пластин,Соосные ионизирующим электродамотверстия.в опорнои планке позволяют ейпо ним перемещаться, как по направпяю -шим. По бокам планки с обеих сторон имеются прямоугольные вырезы до оси планкн. В вырезы вставляются очистные пластины своими Т-образными выступами, которые позволяют подпружиненным очистнымпластинам перемещаться относительнодруг друга в прямоугольных вырезах опорной планки в направлении перпендикулярном оси ионизирующих электродов, сох 4раняя с ними контакт при скольжении вдопь их переменного профиля....

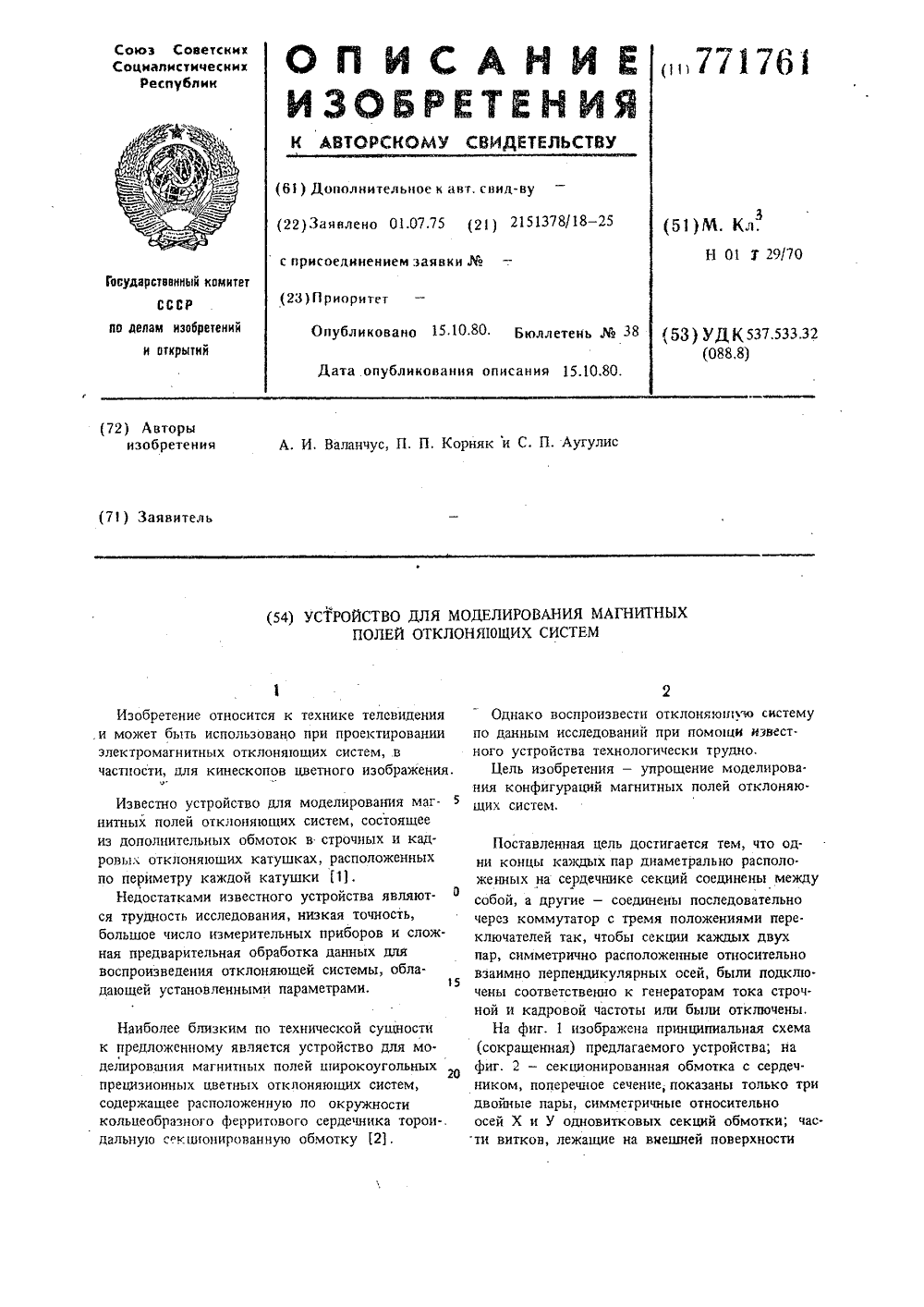

Номер патента: 771761

Опубликовано: 15.10.1980

Авторы: Аугулис, Валанчус, Корняк

МПК: H01J 29/70

Метки: магнитных, моделирования, отклоняющих, полей, систем

...3 в направлении, указанном стрелками, и далее по тем сек(сиям, переключатели которых находят. ся в крайнем верхнем положении. г 1 родольные проводники этих секций (фиг. 2) создают магнитное ионе с линиями напряженности Н, го 4 ризоцтаньного отклонения электронных лучей. Ток катсровой частоты через замкнутые контак. ты находящегося в крайнем нижнем положении30 переключателя П проходит через секции Ь-Б обмотки 3 а направлении, указанном стрелками, и далее по тем секциям, переключатели которых находятся в крайнем положении. Так как кадровый ток в секциях Б и Б",1. 4 35 имеет натравление иное, чем в аналогичных секциях Ли А, то продольные проводники секций Б-Б сфиг. 2) создают магнитное поле с линиями напряженности Н вертикаль. ного...

Номер патента: 749372

Опубликовано: 23.07.1980

Авторы: Аугулис, Бакалин, Найденко, Пучкаускас

МПК: A01K 73/045

Метки: горизонтального, раскрытия, трала, устья

...1 и содержащего дугу 4 с растяжкой 5 и поворотной пластиной 6, снабженной отверстиями 7 для крепления ваера 8 и отверстия 9 для крепления лапок 10 кабелей 11.Вдоль продольных кромок задней пластины 2 укреплены обтекатели 12, создающие начальную распорную силу при малых 10 углах атаки пластин.Включение устройства в линию ваер-кабель производится известным способом. Крен устройства регулируется перестановкой точки крепления ваера 8 в отверстиях 7 пластины 6, а регулировка угла атаки - изменением количества звеньев растяжки 5.Устройство работает в толще воды и нагрунте на углах атаки от 10 до 30.Устройство компактно и просто по конэо струкции, обеспечивает быструю настройкув условиях частой смены промысловой обстановки. Кроме того,...

Номер патента: 743657

Опубликовано: 30.06.1980

Авторы: Аугулис, Бакалин, Найденко, Привалов

МПК: A01K 73/045

Метки: горизонтального, раскрытия, трала, устья

...сти 12ПСсджси 1 гд ст:)к 2 ц- с)с.:с 3)ОМ 10(ппп(5 к(3 15,;усе( х,.цсвые (;лшг 1 лх 16, вздцмолесгвук)ццс с г",гзстстльым элем(СГт(эи д и 4 рам, И С 12 ОЖЕ( с СТР(Н 01 ЭЯ,.11 1/;Л 5 Ц) Ц,с 1115: )3(се ч(о сп, Для устр аН оп и я воз мо )кны к ПЗЕ,")ЕКОСО(В И У Л(УШЕ:ИЯ У СЛОВЙ (В;) сШС- ни 51 .лд(стгцны 1 3 В ВСр.нем 4 и 111)кс.,1;) го(и 3(с н та л ь Ь. э л е м е н т а.( 1 э я м 11 1 м (. О тс 1 эд)1 к 3 с ИО 53 32 ны), КОт 01 эь 1 с 31)31 ;а .(- НИ ПЛТСТЬ 1 ПС(рЕМЕщсОТС 53 ТГО Ги:1 р 13- л 51 30 п гэл с и 0 к а 3 я н ы ), 33 т д н ОГ е:э 1 2стиггера к 17.,СТ;.),ОЙ(.(.;)) 3(б(ОТЯ(". (С,1 СГ(10 и(Э 1 О,Э св 30 В.1-11 палубе судна псрел отдачей тралового комло(сд В(стаВляют т(п(рь 10 В о 1 с)- ".тия 9, устдндвливдя оз ря(1 лчтслсгу ы-...

Номер патента: 572249

Опубликовано: 15.09.1977

Авторы: Аугулис, Бакалин, Найденко, Саврасов

МПК: A01K 73/045

Метки: доска, распорная, траловая

...доске ось шарнира расположена горизонтально и лежит в плоскости щита, а высота киля равна по крайней мере двойному расстоянию по вертикали от точки крепления ваера до геометрического центра доски.На фиг. 1 изображена предлагаемая распорная траловая доска; на фиг. 2 - то же, вид с торца. ая траловая доска состоит из протного щита 1 с приспособлениями ения ваера 2 и каоелей 3, киля 4, о со щитом шарнирами 5, при этом иров расположена горизонтально и лоскости щита,При контакте киля 4 с грунтом киняется, поворачиваясь вокруг оси ш 5 в сторону, противоположную напродвижения доски.15 Поворот киля 4 приводит к уменьшению высоты доски, а также рабочей плогцади в нижней ее части, значит к перемещению вверх в точку Х 2 геометрического центра...

Номер патента: 362602

Опубликовано: 01.01.1973

Авторы: Аугулис, Найдекко, Толмачев

МПК: A01K 73/04

Метки: д1нтнмшшяшшг

...5. В верхней ц нижней частях доскипараллельно пластине 1 установлены лопасти 6 так, что оцц могут перемещаться вдоль пластины по направляющим 7, установленным между стрингерами. Чеханцзм персмс щеция лопастей представляет собой гцдроццлиндр 8, штоки 9 которого связаны с пластинами 6. Крайние стрингеры имеют прорези для прохода пластин 6. Питание гцдроцилццдра 8 осуществляется от гцдроцасоса 11, укрсп ленного в нижней части доски, через трубопровод 11. Для восполнения возможцоц утечки рабочей жидкости гцдросцстема снабжена подпцточцым аачком 12. Для обеспечения управления работой пластин 6 гцдроццлиндр 8 30 содержит электрозолотццковую систему 13,362602 Заказ 273 Типография, пр, Сапунова Питание привода гидронасоса 10 осуществляется...

Номер патента: 304920

Опубликовано: 01.01.1971

Авторы: Аугулис, Найденко, Саврасов, Стасенко

МПК: A01K 73/04

Метки: доска—всоою9на—гпдт1, распорная, траловая, тш"тхк, шбиблиотеки

...по Б - Б на фиг. 1; на фиг. 4 показана предлагаемая доска для донного трала, общий вид; на фиг. 5 - то же, для разноглубинного трала,Предлагаемая распорная траловая доска выполнена в виде пофилированной пластины 1 прямоугольной формы, оснащенной двумя килями 2 и 3, расположенными соответственно вдоль смежных сторон доски; стрингерами 4; планкой 5 для придания жесткости, закрепленной вдоль боковой стороны доски, свободной от киля; выполненными с двух противоположных концов планки 5 отверстиями 5 для крепления кабеля; двумя дополнительными планками 7 с отверстиями для крепления кабеля, параллельно укрепленными с,вогнутой стороны доски, и приспособлением для крепления ваера, представляющего собой гибкую связку из отрезков цепей 8,...

Номер патента: 303964

Опубликовано: 01.01.1971

Авторы: Аугулис, Верхорубов, Найденко, Саврасов, Специальное

МПК: A01K 73/04

Метки: доска, распорная, траловая

...формы. Полки-стабилизаторы и обтекатель обеспечивают жесткость и вертикальную устойчивость конструк.ции.Пластины 1 и 2 выполнены профилированными и расположены своими вогнутыми сторонами к набегающему потоку воды на расстоянии 1 друг от друга, равном хорде П 5 дуги их профиля. Задняя пластина 2 смещена по отношению к передней пластине 1 в сторону направления набегающего потока воды не менее, чем на 45. Пластина 1 снабжена ребрами жесткости 7, расположенными на од- О ном уровне с планками-стабилизаторами 3, 4и 5 и обтекателем б, а планки-стабилизаторы 3 и 4 - ребрами жесткости 8, К нижней планке-стабилизатору 5 жестко крепятся два киля 9, выполненные, например, в виде полозов и 5 расположенные параллельно друг другу. Крепление...
