Кривенков

Номер патента: 1826136

Опубликовано: 07.07.1993

Авторы: Богачева, Кривенков, Майоров

МПК: H04L 12/12

Метки: каналов, переключения, связи

...неисправности соответствующихосновных каналов,го канала регистр 12 вырабатывает сигнал проверки соответствующего дублирующего канала, который подается на коммутатор 4, подключающий дублирующий канал к контрольному приемнику 5 и через элемент ИЛИ 9, элемент запрета 10, запрещает работу кольцевого регистра 7 по импульсам генератора 8. Кроме того, сигнал с выхода регистра 12, воздействуя через соответствующие дополнительные элементы ИЛИ 13 на элементы запрета 11, блокирует прием сигналов аварии от всех остальных блоков 3 контроля на период переключения каналов. Этот же сигнал, воздействуя через элемент ИЛИ 9 на управляющий вход блока 14, "отключает" выходы кольцевого регистра 7 от коммутаторов 4, Тем самым исключается...

Номер патента: 1771489

Опубликовано: 23.10.1992

Авторы: Анашкин, Волков, Гордиенко, Дьяконов, Кривенков, Могильный, Монастырский, Паляничка, Плохих, Радько, Реутов, Симонов, Строков, Фомин

МПК: C22C 38/12

Метки: рельсовая, сталь

...благодаря вводу в рельсовую сталь 0,0030,01 % ниобия и осущеЧ+ИЬствления соотношения = 2,167.50, т,к. при выполнении этих условий достигаются высокие механические свойстваи ударная вязкость термообработанной стали.Для определения механических свойстви ударной вязкости было выплавлено 8 сталей с граничными. оптимальными и с выходящими за граничные соотношениямиингредиентов, а также 2 стали с соотноше 1/ + МЬнием - ф выходящим за граничныеМпределы.Для обеспечения сопоставительногоанализа с прототипом была также выплавлена сталь с известным оптимальным соотношением ингредиентов.Сталь выплавляли в 400-тонной мартеновской печи Кузнецкого металлургического комбината в соответствии ссущес 1 вующеи технологической инструкциеи, Раскисление...

Номер патента: 1739397

Опубликовано: 07.06.1992

Авторы: Дибцев, Кривенков, Фролов

МПК: H01H 71/43

Метки: автоматический, выключатель

...что обеспечивается взаимодействие с подвижным контактодержателем. Пластина выполнена из ферромагнитного материала, а ее выступ - из изоляционного материала.Сущность изобретения состоит в том, чтобы при токах короткого замыкания ускорить разведение контактодержателей за счет усилия выступа ферромагнитной пласти 5 10 15 20 25 30 35 40 45 50 55 ны, достигающего. подвижного контактодержателя при магнитном притяжении пластины к торцам ферромагнитной скобы, и обеспечить ускоренный поворот ферромагнитной защелки к ферромагнитной скобе,На фиг.1 изображен предлагаемый выключатель, разрез; на фиг,2 - неподвижный контактодержатель с установленными на нем защелкой, ферромагнитными скобой и пластиной с выступом в положении выключателя...

Номер патента: 1737553

Опубликовано: 30.05.1992

Авторы: Дибцев, Кривенков, Фролов

МПК: H01H 73/02

Метки: автоматический, выключатель, многополюсный

...и механизм свободного двуплечие рычаги, жестко соединенные с расцепления, состоящий из рычага, закреп- помощью граненого соединительного элеленного на оси, защелки с пружиной и фик мента, входящего в соответствующие углубсатора, снабжен в каждом полюсе ления двуплечего рычага.подпружиненным двуплечим рычагом, за- Предлагаемый автоматический выклюкрепленным с возможностью вращения,чатель содержит корпус 1, крышку 2 из изовокруг своей осевой линии, в центральной ляционного материала, в каждом полюсе части двуплечего рычага выполнен паз, в 40 подвижный 3 и неподвижный 4 контакты, котором расположен конец пружины защел-дугогасительную камеру 5, расцепитель 6 ки, рычаг механизма свободного расцепле- максимального тока, механизм 7 свободнония...

Номер патента: 1720103

Опубликовано: 15.03.1992

Авторы: Дибцев, Кривенков, Фролов

МПК: H01H 9/34

Метки: автоматический, выключатель

...электрически соединенными с подвижным контактодержателем, прилегающими к дугогасительной камере,направление тока в которых при коммутировании противоположно направлению тока в электрической дуге.На фиг.1 изображен предлагаемый автоматический выключатель в положении "Отключено", разрез; на фиг.2 - то же, вид сверху; на фиг.3 - схема прохождения тока при наличии электрической дуги в процессе отключения выключателем электрической цепи; на фиг.4 - схема расположения узлов со стороны верхних плеч О-образных скоб.Автоматический выключатель содержит корпус 1 и крышку 2 из изоляционного материала, расцепитель 3 максимального тока, взаимодействующий с фиксатором 4 механизма 5 свободного расцепления, контактную систему: неподвижный 6 и...

Номер патента: 1707645

Опубликовано: 23.01.1992

Авторы: Кобеляцкий, Кривенков, Пшеничный, Фролов

МПК: H01H 73/02

Метки: автоматический, выключатель

...максимального расцепителя тоха остается прежней, так как усилие притяжения якоря 21 в направлении срабатывания при конкретной установившейся величине тока нагрузки не возрастает из-эа увеличения зазора О сжатия пружины и появления усилия притяжения клапана 22 к кромке торца выступа 17 в направлении, препятствующем срабатыванию.Выход кромки торца выступа 17 иэ клапана 22 в другую сторону(фиг. 9) на величину, не превышающую 1/2 толщины клапана 22, увеличивает рабочий ход С якоря 21 и образует зазор С между кромкой торца выступа 17 и клапаном 22, В этом случае уставка по току срабатывания остается прежней (или может незначительно снизиться), так/как зазор С = О, уменьшаются противодействующее усилие пружины и потери магнитного...

Номер патента: 1653201

Опубликовано: 30.05.1991

Авторы: Инютин, Кривенков, Кузнецов, Солохов

МПК: H05K 13/02

Метки: выводами, образной, однонаправленными, ориентации, преимущественно, радиоэлементов, формы

...)Й адц а(.)а) 11 ый пот Ок и здР пи Й пас" г Упа Гзг и О. О пРЯвз 5 ю У)0 9 т ЯБЛ Я)опгло- СЯ .ПРОДОЛ)КЕЦИЕМ СцтРЯЗГЫтОГО ЛОтКаГ ГОГ)ОЦТЦтООБЯНПЬМ РЯЗРЫБОМ ЬЕжДУ изделиями. )Тат раз 1)ьп) еще более уве л чцгтлется тат( как плпрлв,;5 пощая 9 т1)СГ , ,небольГ. )з об)за ) ц)тй ттктап с)) ОтЛ 1)Х Пето ГБЦГ ЧттсЬ 1)а ЯттЭс ГЗ ЛЯЮПЕЦ, ИЗС )ЗЦ 5 Р) 0( ТИГЯ)01 Г) 0 ЗИ 1)тти отверстия )0 лцбо корпусам лцба гыБаплип ПИРРЕ. - .Г ЕСЛт ОЛГОЗЛЕ)таит гЕР Е, ГЕ -ОЕт СЯ ВПЕРЕД КОРПУС.ОМ, ТО .тРИ ,тсэстз)Г(еци передней стецкт1 ат 1 рлзВот)ат)ивс 1 ЕтСЯ ЯК КЛК ЦГЗ)1 ТР 1 ЯжЕС 1 И гмР 1 е)1 Б с гор апу корпуса. 1)113 р и падает корпусом )з отверстие 10, мит уя -КОС ,2, Прц Эта Падвцсаа)яя час.ть цз,гтелия (Х р)2 - е) кситпе ртли- Г)Ы БЫХОДНОй ЧаетИ...

Номер патента: 1638668

Опубликовано: 30.03.1991

Авторы: Анашкин, Костров, Кривенков

МПК: G01R 31/02

Метки: жил, идентификации, кабельных

...устанавливаетсяв единичное состояние. Открываетсяэлемент И 27 для прохождения импульсов с элемента ИЛИ 2 на вход счетчика 24. На шине "Установка" блока.13 анализа устанавливается искомыйкод номера жилы, который поступаетна вход первой схемы 31 сравнения.Переключатель задатчика 11 режима работы подключает выход второго счетчика 10 к входу элемента И 20. В этомрежиме устройство работает следующим образам. Генератор 9 выдает импульсы, поступающие на счетный входвторого счетчика 10 и через линиюзадержки 32 блока 13 анализа навход элементов И 20 и 30. При этомв процессе рабаты устройства толька один из выходов И согласующихустройств 8 подключается к входуэлемента ИЛИ 33 блока 13 анализа.Выход согласующего устройства 8,подключаемый к входу...

Номер патента: 1594685

Опубликовано: 23.09.1990

Авторы: Кривенков, Миров

МПК: H03M 1/26

Метки: код, перемещения

...большое число одинаковыхрезультатов преобразования, В связис этим ошибкой (сбоем) преобразования является нарушение правильностичередования выходных сигналов, т.е.большее чем на единицу мддадшего разряда, изменение текущего результатапреобразования по сравнению с предшествуюшим. Сравнение значений результатов текушего и предшествуюшегоциклов преобразования производит блок6 контроля, основным элементом которого является узел 10 вычитанияРезультат сравнения запоминается триггером 11, управляющим процессами вывода и запоминания результатов преобразования,Если разность между текушим и предшествуюшими результатами преобразования не превышает допустимое значение в одну. единицу младшего разряда,то выходной сигнал единичного...

Номер патента: 1583654

Опубликовано: 07.08.1990

Авторы: Дарищев, Ивановский, Кривенков, Мерициди, Ходова, Шмидт

МПК: F04B 47/02

Метки: насос, плунжерно-диафрагмовый, скважинный

...одно- или многосекционного эластичного гофрированного сильфона 18 эластичная разделительная диафрагма 6 и в верхней части которого установлены Фиксирующие дополнительный корпус на штоке 3 клинья 32, а на штоке с возможностью сброса избыточ ного давления жидкости гидрозащиты изпод комп камеры 5 размещен кольцевой клапан 33, причем высота подъема последнего ограничена клиньями 32, Жидкостью гидрозащиты запол нень 1 внутренние полости насоса между разделительной диафрагмой 6 компенсаторной камеры 5 и плунжером 2, а также между плунжером 2 и эластичной разделительной диафрагмой 10 всасывающе-нагнетательной камеры 7. Клинья 32, прижимаемые гайкой 34, обеспечи-. вают Фиксацию дополнительного корпуса 31 на штоке 3.1 Скважинный...

Номер патента: 1464288

Опубликовано: 07.03.1989

Автор: Кривенков

МПК: H03M 1/10

Метки: вала, код, поворота, погрешностей, преобразователя, угла

...нулевое зна"чение за время, соответствующее опросу только половины кванта, В этотмомент сигнал на выходе дешифратора15 нулевого кода счетчика 13 перебросит КЯ-триггер 16 в состояние, разрешающее работу формирователя 7 эталонных кодовых границ и блока 6 измерения погрешностей реальных кодовыхграниц. Результаты измерения погрешностей, определяемых как разностьмежду расчетными и реальными моментами смены кодов, переводится в блок 1регистрации. Элемент 11 задерживаетзаполняющие импульсы на время, равноесуммарной задержке дешифратора 5,счетного триггера 8 и КЯ-триггера 9,Блок 6 работает следующим образом,Результаты опроса первого разрядапреобразователя 19, представляющиесобой чередующиеся пачки нулевых иединичных значений импульсов,...

Номер патента: 1397623

Опубликовано: 23.05.1988

Авторы: Ивановский, Кривенков, Шмидт

МПК: F04B 43/06, F04B 47/08

Метки: диафрагменная, насосная, погружная

...и 25. 1 ежду 5 О 5 20 25 30 35 40 45 50 55 гидролиниями 14 и 19 высокого и низкого давления установлен предохранительный клапан 26. Приводные камеры 8 н 9 сообщены с золотником 10 каналами 27 и 28.При вращении электродвигателя 2 роторный насос 3 подает приводную жидкость из гидролинии 19 низкого давления в гидролинию 14 высокого давления. При верхнем положении золотника 10 и штока 17 (сильфон 5 сжат) приводная жидкость из гидролинии 14 высокого давления и полости 15 поступает в канал 27 и, далее в приводную камеру 8, сжимая при этом сильфон 4 и вытесняя перекачиваемую жидкость из насосной камеры 6 через нагнетательный клапан 24 к потребителю, Из приводной камеры 9 приводная жидкость при этом через канал 28, проточку 13, гидролинию 19...

Номер патента: 1383370

Опубликовано: 23.03.1988

Автор: Кривенков

МПК: G06F 11/26

Метки: блоков, логических

...элемент И 15 закрывается и запрещается прохождение тактовых импульсов на вход регистра 16 теста. В связи с тем, что на инверсный вход элемента 24 поступает низкий потенциал с выхода триггера 22, высоким потенциалом с выхода триггера 11 включается элемент 25 индикации Годен. На этом устройство прекращает свою работу. Блок 2 (фиг. 2) предназначен для управления включением генератора 1. Высокий потенциал К во время работы устройства триггера 11 поступает на вход элемента И 26. Тем самым происходит подключение блока 2 к входу генератора 1. Работа устройства контроля логических, блоков, а следовательно. и блока 2 начинается с подачи импульса высокого уровня на вход шины Пуск. При этом через элемент ИЛИ 28 триггер 29 перебрасывается в...

Номер патента: 1364867

Опубликовано: 07.01.1988

Авторы: Кривенков, Кудрявцева, Любчик, Пушкаш

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой, эхоимпульсный

...которые усиливаются предварительным усилителем 4,а затем усилителем-формирователем 5и усилителем 6 соответственно первогои второго эхоимпульсов.В формирователе 7 измерительныхимпульсов формируются импульсы, длительность которых пропорциональнавремени задержек ультразвука в изделии, Эти импульсы поступают на входАЦП 8, в котором формируется с заданной дискретностью измерений относительно временного интервала величинаизмеряемой толщины в параллельномцифровом коде. Выходы каждого из разрядов АЦП 8 подключены к соответствующим входам блока 13 памяти,Перезапись результатов в блоке 13памяти производится путем параллельного переноса подачей на соответствующие его входы управляющих импульсов, Эти импульсы формируются формирователем...

Номер патента: 1347169

Опубликовано: 23.10.1987

Автор: Кривенков

МПК: H03K 4/60

Метки: магнитной, развертки, усилитель

...в ее индуктивности энергии передается через диоды 8 и 15 другой нагрузке, в которой происходит нарастание тока и, кроме того, благодаря высокому собственному дифференциальному сопротивлению нагрузки, форсируется нарастание тока в другой нагрузке.Например, на базу транзистора 5 действует положительный перепад, а . на базу транзистора 12 - отрицательный перепад, тогда во время переходного процесса транзистор 5 находится в режиме насыщения из-за большого тока базы, обусловленного сильным управляющим сигналом на входе дифферейциального усилителя 1, который является разностью входного сигнала и напряжения обратной связи на резисторе бВ этот же отрезок времени транзистор 12 находится в закрытом состоянии из-за значительного...

Номер патента: 1326414

Опубликовано: 30.07.1987

Авторы: Бдуленко, Кривенков, Кроз, Куцаев, Фатеева

МПК: B23K 15/00

Метки: отклонения, сварке, стыка, электронно-лучевой

...временного положения и на первый вход блока 10 сравнения и запоминания. В блоке 10 сравнения и запоминания усиленный сигнал с датчика 4 вторичных электронов в процессе сканирования сравнивают с опорным напряжением, приходящим на третий вход блока 10 сравнения и запоминания второго выхода задающего генератора 1. Если напряжение на первом входе блока 10 сравнения и запоминания больше, чем на третьем, т.е, еслинапряжение датчика 4 больше опорного, то производится уменьшение напряжения на датчике 4 с задержкой относительно начала сканирования. Для этого на втором выходе задающего генератора 11 вырабатывается прямоугольный импульс, по амплитуде равный опорному напряжению и задержанный на время, равное или большее времени эвакуации паров...

Номер патента: 1307620

Опубликовано: 30.04.1987

Авторы: Дюдин, Кривенков, Лифанова, Хватов

МПК: H05K 13/02

Метки: подачи, поштучной, радиодеталей

...основной каретки 1.На столе 13 для размещения радиодеталей установлены базирующий упор 16 и неподвижный копир 17, выполненный в виде клина, который установлен с воз можностью взаимодействия с роликом 8 подпружиненного поворотного питателя 2. На дополнительной каретке 9 установлен подпружиненный толкатель 18 для прижима радиодеталей к базирующему упору 16. В гнезде 4 для размещения радиодеталей выполнено отверстие для прохода подпружиненного толкателя 18, Над поворотным питателем установлен магазин 19 с кассетами 20 для радиодеталей и отсекателем 21.Устройство работает следующим образом.В кассетах 20 расположены радиодетали 5, например микросхемы с планар ными выводами и отформованными ножкаМеханизм 12 привода перемещает дополнительную...

Номер патента: 1287286

Опубликовано: 30.01.1987

Автор: Кривенков

МПК: H03M 1/10

Метки: код, перемещения, преобразователя

...для контроля преобразователей угловыхи линейных перемещенийв код.Цель изобретения - упрощение устройства.На чертеже изображена схема устройства.Устройство для контроля.преобразователя перемещения в код содержитэлемент 1 задержки, блок 2 опроса,блок 3 сравнения кодов, счетчик 4,блок 5 определения направления перемещения, элементы И 6 и 7, блок 8выделения кодовых границ, контролируемый преобразователь 9 перемещения вкод,Устройство для контроля преобразователя перемещения в код работаетследующим образом,Преобразователь 9 угловых или линейных перемещений в код опрашиваетсясигналами блока 2 опроса и формируетвыходной код, который блок 3 сравнивает с выходными сигналами счетчика4, Код счетчика 4 образуется путем,подсчета выходных...

Номер патента: 1268915

Опубликовано: 07.11.1986

Авторы: Завацкий, Зелепукина, Кокорин, Кривенков, Куханов, Надежкин, Творищенко

МПК: F26B 11/04

Метки: сушильная

...его. Продукт подхватывается потоками теплоносителя, выходящими из тангенциальных фурм, закручивается и сушится. В случае, когда исходный продукт поступает в виде комков, которые не распыляются энергией струи теплоносителя, выходящего из фурм 9, то последние попадают на перфорированный отверстиями 12 сектор распределителя 2 теплоносителя, где на них действует автономный поток теплоносителя. Этот поток из приемной камеры 10 дробится при помощи отверстий 2 на отдельные струи, которые псевдоожижают этот слой продукта, перемещают его и далее он подхватывается потоком теплоносителя, выходящего из тангепциальных фурм, и вместе с основной массой продукта поступает во вращающийся барабан 4. Так как температура автономного потока теплоносителя...

Номер патента: 1263803

Опубликовано: 15.10.1986

Авторы: Авилов, Джафаров, Зайцев, Кривенков, Максутов, Махряев, Сазонов, Чернобыльский

МПК: E21B 21/00

Метки: бурения, скважин

...15, Прерывается поток за счет вращения П 2 при пере-,крытии отверстий 18. Жидкость по каналу 10 поступает на забой, далеевместе с выбуренной породой по каналу 12 поступает в полость 4 струйного насоса 16 и выносится в затрубное пространство. Разрежение на забое создает насос 16, промывочнаяжидкость к которому подается по кольцевой проточке 7. 1 э.п, 4 в лы,1 ил. 15, и струйным насосом 16. Канал 8подвода промывочной жидкости над перемычкой 9 связан с полостью 13, каналом 11 втулки, и струйным насосом5 16 посредством кольцевой проточки17. Канал 10 подвода промывочной жидкости под перемычкой 9 связан с каналом 11 втулки посредством радиальных.отверстий 18.Устройство работает следующим образом.1В процессе бурения при прокачивании через...

Номер патента: 1226044

Опубликовано: 23.04.1986

Авторы: Богомолов, Кривенков, Чугуй, Юношев

МПК: G01B 11/08

Метки: изделия, линейных, размеров

...перед объектом, Фурье- объектив, пространственно-частотный полосовой фильтр, проектирующий объектив, вторую диафрагму, фотоприемник и соединенный с ним электрически электронный блок обработки, о т - л и ч а ю щ е е с я тем, что, с целью расширения диапазона измерения линейных размеров, оно снабжено фазовой решеткой, размещенной перед проектирующим объективом, и полевой диафрагмой, устанавливаемой в плоскости изображения объекта между проектирующим объективом и второй диафрагмой, а полевая диаграмма выполнена с размером Ь: ьЭ1226044Изобретение относится к контрольно-измерительной технике и можетбыть использовано для автоматического контроля диаметров .цилиндрических изделий.Целью изобретения является расширение диапазона...

Номер патента: 1190255

Опубликовано: 07.11.1985

Автор: Кривенков

МПК: G01N 29/04

Метки: акустических, приемник, пьезоэлектрический, сигналов

...идиэлектрическая константы пьезопластины;о - электрическое напряжениена пьезоприемнике;р - параметр преобразованияЛапласа.Путем математического моделирования электроакустического тракта полу чают следующие соотношения. 2(РТ 2 К) е о 2 1 ргде индексы 2,1,0 соответствуют средев которой происходит излучение, пьезопластине и демпферуР й Я - коэффициенты прохожде 2о 25 ния и отражения длясоответствующих сред;Ы - коэффициент затуханияУЗК в пьезопластине;толщина пьезопластины,10- 1Сгде С - скорость звука в пьезопластине.Подставив (2) - Д) в уравнение (1), 15 получимРО =%(Р) Р 2, (8) где Ц 1( .Ка 20 (Ро Л Э 2 Е 1.Я, е ) 1-е Я,е -2(рт+Ы Ь) 1-,Р 2 еПередаточная Функция корректирующего устройства определяется из соотношенияК ЩР).(ЦЛ .(рск) 2 о На...

Номер патента: 1140674

Опубликовано: 30.09.1985

Авторы: Кривенков, Сизов

МПК: H02J 13/00

Метки: включения, дистанционного, преобразователя, частоты

...частоты. Однако оно имеет большое количество контактных элементов и, следовательно невысокую надежность.Целью изобретения является повышение надежности.Поставленная цель достигается тем, что в устройстве для дистанционного включения преобразователя частоты, содержащем коммутатор включения преобразователя частоты, реле управления контактором, параллельно обмотке которого включен первый конденсатор, понижающий трансформатор, первичная обмотка которого предназначена для подключения к сети, а вторичная обмотка подключена к выпрямителю, один из выходных выводов которого подключен к одному из выводов обмотки реле управления контактором, и второй конденсатор, выпрямитель выполнен мостовым, а второй вывод обмотки реле управления...

Номер патента: 1159695

Опубликовано: 07.06.1985

Авторы: Аргунов, Клещев, Кривенков, Осипов, Фомин

МПК: B21D 37/12

Метки: вырезки, листового, обкаткой

...под углом р к оси 40матрицы 00.Способ осуществляют следующим образом.Листовую заготовку 1 укладываютна поверхностьматрицы 2, перекры- ф 5вая ее полость. При этом выталкиватель 3 находится в верхнем положении. Сближают матрицу 2 и пуансон4 и прижимают периферийные зоны заготовки (фиг. 1). Приводят пуансон 50вкачательное движение относительнооси матрицы, причем оно может бытькак круговым, так и некруговым, чтозависит от формы контура вырезаемойдетали. Затем продолжают сближение 55пуансона и матрицы. При их сближении периферийные зоны заготовки,т.е, зоны, расположенные вне контура полости матрицы, разгоняют в радиальных направлениях, при разгонке происходит утонение периферийных зон. Центральная часть заготовки вдавливается в полость...

Номер патента: 1144107

Опубликовано: 07.03.1985

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06F 7/68

Метки: микропрограммный, многоканальный, умножитель, частоты

...адреса, выход генератора одиночных импульсов сое, динен с входом сброса счетчика полу периода, а вход запуска генератора одиночных импульсов соединен "с нулевым выходом счетного триггера и вхо дом управления записью первого регистра, выход генератора импульсов соединен с синхровходами регистра адреса и второго буферного регистра.На фиг. 1 показана функциональная схема многоканального микропрограммного умножителя частоты; на фиг.2 - генератор одиночных импульсов; на фиг. 3 - временная диаграмма его работы; на фиг. 4 - временная диаграмма работы синтезатора частот.Многоканальный микропрограммный умножитель частоты содержит нуль-орган 1, счетный триггер 2, элемент И 3, генератор. 4 одиночных импульсов, счетчик 5 полупериода, первый...

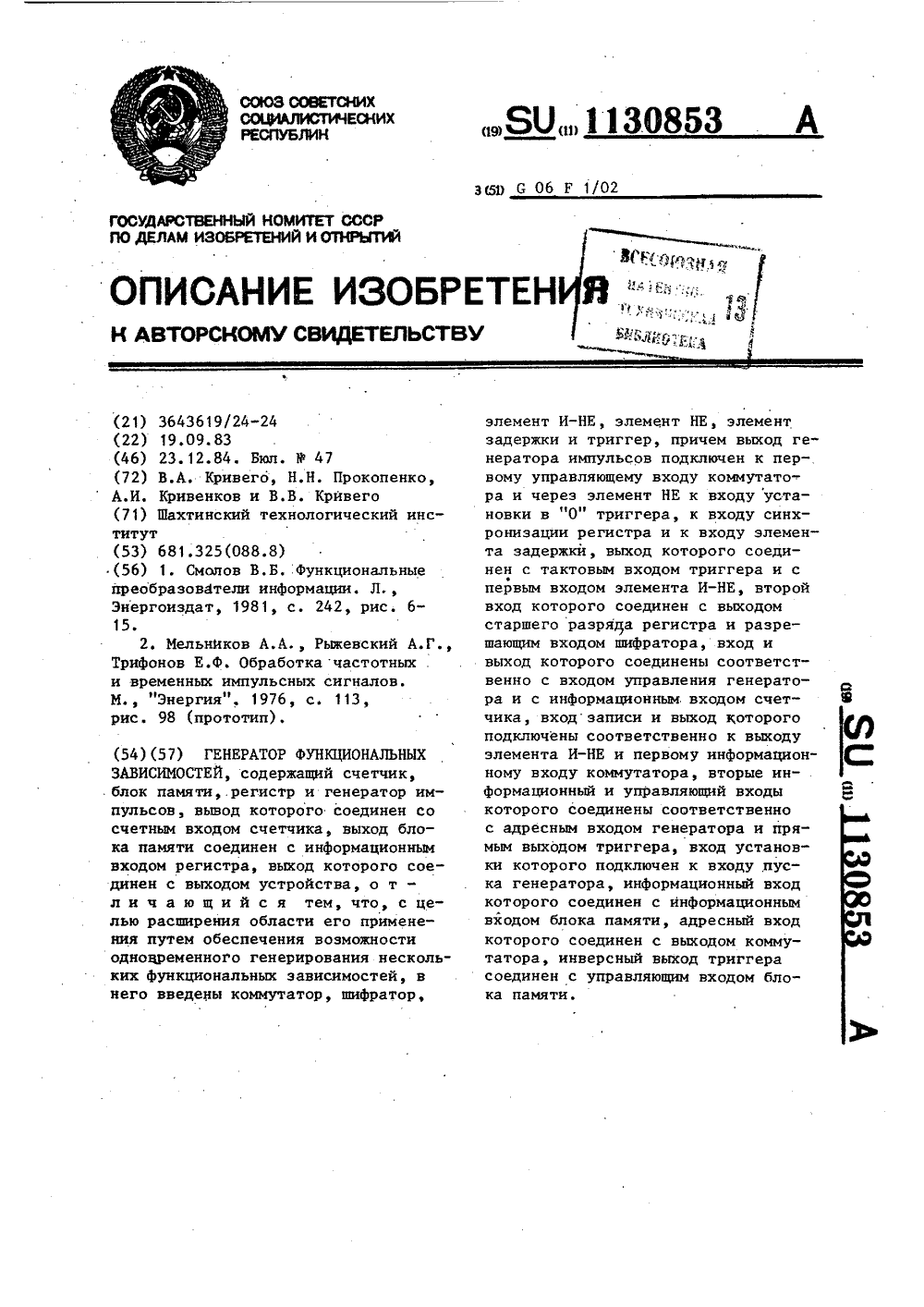

Номер патента: 1130853

Опубликовано: 23.12.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06F 1/02

Метки: генератор, зависимостей, функциональных

...в режиме формирования линейных периодических функций работает следующим образом.Генератор 1 импульсов формирует меандровую (прямоугольную со скваж 40 45 50 55 20 соединен с управляющим входом бло 3 1ностью 2) импульсную последовательность, которая поступает на счетныйвход счетчика .2, Под действием этихимпульсов счетчик 2, предварительно (перед Началом работы) сброшенныйв "0", формирует последовательностьпараллельных адресных кодов от нулевого до заданного значения. Последующие начальное и конечное значения адресных кодов. формируемыхсчетчиком 2, определяются состоянием магистрали 12 управления и микропрограммой, занесенной в блок 4 памяти.Параллельный код (фиг. 2) поступает через коммутатор 3 на адресный вход блока 4 памяти,...

Номер патента: 1129613

Опубликовано: 15.12.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06F 9/36

Метки: адресации, вычислительной, многопроцессорной

...собой постоянное или полупостоянное запоминающее устройство, в ячейках которогозафиксированы микропрограммные слова.Каждой из ячеек соответствует свойадрес, подаваемый на адресный входнакопителя 7 микропрограмм с выходаадресного регистра 11,Синхроимпульс, поступающий по шине 12 запускает триггер 9, которыйсвоим единичным выходом разрешает работу генератора 10 импульсов. Последний формирует на своем прямом и ин-версном выходах взаимоинверсные последовательности импульсов, По положительному фронту триггера 9 и переднему фронту прямой последовательности импульсов в адресном регистре 1фиксируется код адреса, первая частькоторого поступает по входам 15, авторая с накопителя микропрограмм 7от считывания - по предыдущему адресу, в исходном...

Номер патента: 1128273

Опубликовано: 07.12.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06J 3/00

Метки: аналоговой, вычислительных, машин, сопряжения, цифровой

...которых соединеныс соответствующей группой корректирующих входов устройства, а выходы образуют группу аналоговых выходовустройства. ленное постоянным и переменным напряжениями,При этом из-за отсутствия переменного согласования передачи данныхскорость передачи может быть максимальной и ограничиваться работойоперативного накопителя,В пбдавляющем большинстве случаевсообщения, подаваемые на вход согласующих устройств, несут числовуюинформацию, представленную или закодированную определенным образом.Способы представления цифровых данных могут быть различными, но онидолжны обеспечивать возможность представления в выбранной, системе любогочисла иэ заданного диапазона и единственность такого представления.Устройство может быть выполненов...

Номер патента: 1126956

Опубликовано: 30.11.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06F 9/48

Метки: микропрограммное, прерываний

...с ответными входами устройства, тактовый вход второго триггера соединен с выходом четвертого элемента ИЛИ, выход. второго элемента ИЛИ соединен с входом сброса счетчика адресов, счетный вход катарога и тактовый вход буферного регистра соединены с выходом второго элемента И, единичный и нулевой входы первого триггера соединены соответственно с первым и вторым входами режима устройства.На чертеже представлена функциональная схема устройства для обработки прерывания.Устройство содержит входы 1 сигналов прерывания, элементы И 2 первой группы, регистр 3 блокировки прерываний, регистр 4 маски, элемент ИЛИ 5, элемент И 6, элементы И 7 второй группы, дешифратор 8, элемент ИЛИ 9, триггер 10, счетчик 11 адресов, счетчик 12 адресных зан,...

Номер патента: 1058019

Опубликовано: 30.11.1983

Авторы: Кривенков, Панченко, Счеславский

МПК: H02P 5/28

Метки: асинхронного, защиты, электродвигателя

...для включенияв одну иэ фаэ 3 асинхронного электродвигателя, схему 4 рабочего режима и схема 5 защиты. Схема 4 .рабочего режима содержит накопительный конденсатор б и пороговый элемент 7, включенные в управляющуюцепь ключа 8.Схема защиты содержитнакопительный конденсатор 9 и пороговый элемент 10, включенные вцепь управления ключа 11.Схема рабочего режима по входувключена параллельно схеме защиты,один из входных зажимов которой подОключен к минусовому выходу измерительного блока 2. Другой входнойзажим схемы защиты через дополнительно введенный пороговый элемент 12соединен с плюсовым выходе измерительного блока 2,Устройство снабжено исполнительным органом 13, выполненным на магнитном усилителе с четырьмя обмотками 14-17 управления,...
