Бирюк

Номер патента: 1817301

Опубликовано: 20.02.1997

Авторы: Бирюк, Волков, Добрынин, Хадарцев, Хромушин

МПК: A61B 5/091

Метки: дыхания, параметров

...Устройство для измерения параметров дыхания, содержащее датчик дыхания, соединенный через формирователь с блоком обработки, а также первый индикатор, отличающееся тем, что, с целью расширения функциональных возможностей путем Если переключатель 16 режима измерения установлен в правое положение, то происходит следующее. На первый вход элемента И 15 подается напряжение с уровнем логической единицы. При форсированном выдохе под действием воздушного потока начинает вращаться ротор 9, при этом шторка 10 периодически прерывает поток излучателя 11, попадающий на фотоприемник 12, Возникающие при этом импульсы напряжения колоколообразной формы поступают на вход формирователя 2, который формирует на выходе импульсы прямоугольной формы, Фронтом...

Номер патента: 1181171

Опубликовано: 27.12.1996

Авторы: Бакай, Бирюк, Божко, Видюкова, Дергач, Комиссаренко, Фатеева, Хаджай, Чернобай

МПК: A61K 35/78

Метки: калефлон, препарата, противовоспалительного

Способ получения противовоспалительного препарата путем экстракции соцветий ноготков лекарственных (Calendula ofbicinalis) этиловым спиртом, упаривания, очистки дихлорэтаном и сушки, отличающийся тем, что, с целью повышения выхода целевого продукта, экстракцию сырья проводят 80 85%-ым этиловым спиртом и извлечение целевого продукта из упаренного экстракта осуществляют н-бутанолом в соотношении 1 2 1 3.

Номер патента: 1239921

Опубликовано: 27.03.1995

Авторы: Абрамова, Бирюк, Божко, Высоцкая, Ковалев, Мушинская, Шеин, Шостенко

МПК: A61K 35/78

Метки: пилокарпина

СПОСОБ ПОЛУЧЕНИЯ ПИЛОКАРПИНА путем экстракции листьев яборанди маренгемского (Pilocorpus micropphyllus Staph) растворителем, пропускания экстракта через катионит, промывания катионита, упаривания, растворения остатка в спирте, добавления азотной кислоты, кристаллизации, растворения кристаллов в горячей воде, очистки раствора активированным углем, подщелачивания, обработки хлороформом, упаривания хлороформного извлечения и кристаллизации целевого продукта из смеси ацетона и соляной кислоты, отличающийся тем, что, с целью повышения выхода целевого продукта, экстракцию проводят 0,5-1%-ным раствором бисульфита натрия, экстракт пропускают через катионит КУ-23 с содержанием дивинилбензола 10% и порообразователя 60% и катионит промывают 4-5% -ным...

Номер патента: 1817845

Опубликовано: 23.05.1993

Авторы: Бирюк, Бут, Зоря, Петренко

МПК: G01N 21/78

Метки: аскорбиновой, кислоты, количественного

...анализируемых рас на фоне контроля при пом метра при 415 нм в кювета 1 см,Расчет количественно корбиновой кислоты провП р и м е р 2. Количественное определение аскорбиновой кислоты в растворе состава:Раствор рибофлавина0,02 -ный 10 млИодид калия 0,3 г 5 Глюкоза 0,2 гКислота аскорбиновая 0,02 гРаствор цитраляспиртового 1 6 кап.0,5 мл раствора помещают в пробирку, обрабатывают 2 мл ба-ного раствора нингидрина в 80 О-ном водном растворе ДМФА, добавляют 1,5 мл 807 О-ного раствора ДМФА и 0,25 мл 0,01 н. раствора аммиака, а затем поступают как в примере 1. Расчет граммового содержания аскорбиновой кислоты в растворе проводят по формулеА 25Со10 А 0,5 100 Результаты количественного определения приведены в табл. 2. 20П р и м е р 3,...

Номер патента: 1806350

Опубликовано: 30.03.1993

Авторы: Афанасьев, Бирюк, Зоря, Петренко

МПК: G01N 21/78

Метки: количественного, трисамина

...метки этим же растворителем. 2 мл полученного раствора обрабатывают 3 мл 3% раствора нингидрина в 80% ДМФА, прибавляют 0,2 мл 1 н; раствора АРАОН и нагревают в течение 7 мин в кипящей водяной бане. После охлаждения раствор переносят в мерную колбу вместимостью 25:мл, доводят 80% ДМФА до метки, тщательно перемешивая.Параллельно проводят опыт со стандартным раствором трисамина (0,1%) и контро лем, Оптическую плотность анализируемых растворов измеряют на фоне контроля при помощи спектрофотометра при 420 нм в кюветах с толщйной слоя 1 см. вание: в области анал именно в способах кол нализа лекарстве ущность изобретения: 3 ботке анализируемой реде 80% раствора ди оде нингидрином в при да натрия при темпер ной бани и измерении ве плотности. 3...

Номер патента: 1757599

Опубликовано: 30.08.1992

Авторы: Бирюк, Горелик, Карагезян, Комиссаров

МПК: A43D 1/02

Метки: голени, поверхности, стопы

...тииХ; У;рассчитываемой трассматриваемог дикос ки;плоского 2 луча,А - положениецентра объектива тте У;В - положениецентра объектива ттеЕ; внешнего оптического лекамеры по координагде тич 5 лярная оп ярная Хи и, причем ранее расвнешнего оптического лекамеры по координапар для счи ской оси телеикулярнаяочки;о плоского ЗО о А - положентра объектива1В - положентра объектива1 5 цен те Уе внешнего оптическо телекамеры по координ цен теЕ 0кам ой оси ото луча Д 1;я точки на точек т 1, ния оптиа при зна- Р берут соз а ( - соз а)з 1 п.а соза С 3 и р зи а - - зи Д соз ас а - угол наклона оптичекамеры к оси Е;1 - внутреннее фокусное расстояние обьектива в телекамере;Р 1 - угол между оптической осью телекамеры и лучем 11;С - расстояние по...

Номер патента: 1721481

Опубликовано: 23.03.1992

Авторы: Бирюк, Зоря, Петренко

МПК: G01N 21/78

Метки: количественного, ремантадина

...оптическая плотность стандартного раствора;р - навеска, г;3 - рассчетный коэффициент с учетом разведения и концентрации стандартного раствора.Результаты количественного определения ремантадина в субстанции приведены в табл,1,П р и м е р 2. Количественное определение ремантадина в таблетках по 0,05 г (серия 450588, средняя масса 0,151 г). Точную навеску в пределах 0,076 - 0,112 г тщательно измельченных таблеток растворяют при нагревании в ДМФА в кипящей водяной бане, Раствор охлаждают, переносят в мерную колбу вместимостью 50 мл и ДМФА доводят до метки. После отстаивания к 2 мл разбавления прибавляют 3 мл 22-ного раствора нингидрина, а затем поступают как в примере 1,Рассчет граммового содержания ремантадина в пересчете на среднюю массу...

Номер патента: 1711114

Опубликовано: 07.02.1992

Автор: Бирюк

МПК: G04F 10/00

Метки: временных, интервалов, нестабильности

...генератора 15 частот через элемент И 3 поступают после окончания импульса Ю на вход вычитаниясчетчика 5, уменьшая его содержимое до нуля.В момент обнуления на выходе счетчика 5 возникает импульс, который заносит в счетчик 5 число йо с выхода регистра 6. 5 Далее цикл повторяется. Выходные импульсы счетчика 5 в первом такте измерения через элементы И 7 и ИЛИ 13 и 14 поступают на счетчик 20 среднего значения результата квантования Мср и на счетчики таймеров 18 10 и 19, на которых формируются коды й результатов квантования длительностей вто рого и последующих входных импульсовизмерителя, Число импульсов, поступивших на вход измерителя, подсчитывается 15счетчиком 16. После поступления определенного числа импульсов (например 32) счетчик 16...

Номер патента: 1613933

Опубликовано: 15.12.1990

Авторы: Бавин, Белоусов, Бирюк, Варюхно

МПК: G01N 19/02

Метки: момента, роликов, трения

...крутящий момент, О моменте трения в паре испытываемых роликов судят по приращению крутящего момента после воздействия на первьпп испытываемый ролик второго. 1 з.п. ф-лы, 1 ил.М=М-М,. (3)Таким образом, искомая величина М момента трения в паре ролик 1 - ролик 2 равна приращению крутящего момента на валу 3 после прижатия к ролику 1 ролика 7 и ролика 2.Использование в качестве ролика 7 подшипника качения позволяет уменьшить дополнительное фрикционное воздействие на поверхность испытуемого ролика 1,25 30 Затем к ролику 1 прижимают с усилием Р второй испытуемый ролик 2вращающийся с заданной частотой ЯЯ упричем направления усилий на ролик 15со стороны дополнительного ролика иролика 2 образуют угол в 120 . С помощью датчика 6 вновь измеряется...

Номер патента: 1584035

Опубликовано: 07.08.1990

Авторы: Аврух, Бирюк, Дугинов

МПК: H02K 1/32

Метки: неявнополюсной, ротор, синхронной, электрической

...соединены с кольцевым зазором 10,Акеиальные каналы 12 выполняютсяпреимущественно на стороне клина,обращенной к катушкам 5Наиболееудобное их расположение на боковойстороне клина, Радиальные каналы 13при этом также выполняются на боковойстороне клина. В торцовой зоне между двумя соседними по длине пазовыми клиньями выполнен зазор 14, соединенный с ак.сиальным каналом 12.При вращении ротора хладагент изпод лобовых частей 6, охладив катушку 5, попадает в кольцевой зазор. 1050 и далее через аксиальные 12 и радиальные 13 каналы и зазор 14 выбрасывается из ротора. Аксиальные и радиальные каналы могут быть выполнены достаточного сечения, что обеспечивает необходимый расход газа через каналы обмотки ротора и улучшает охлаждение,Предлагаемая...

Номер патента: 1558413

Опубликовано: 23.04.1990

Авторы: Бирюк, Касаткин, Хитров

МПК: A63B 69/16

Метки: велосипедиста, параметров, педалирования, регистрации

...в одном корввинчен в резьбовое гнездо на корпусе пе 15584134ветствующую ее прогнозируемому среднемуполо . У между плоскостью поляри 10 олжен составлятьположению. голзации поляроидов и до45. Далее производят гравеличину порядкадуировку узла оп3 ределения угла поворотапедали, На экране ээлектронно-лучевого индиа ик. С по 6 наносят эталонный график. покатора ни силениямощью регулировок смещения у-л чевого индикатора, а также реэлектронно-лучевтеля 12 фотоприемгули овки усиления усилителяи го гла повоника до и9 биваются определенно упедали, полученного при р уи т еб емыхрота педали,емя в ащения пеивода 2. После этого помедального привода13, Спортют спотсмена на велосипедщают спо тотк техники педасмен производит отра откуе ения на экране...

Номер патента: 1509035

Опубликовано: 23.09.1989

Авторы: Бирюк, Гонтарев, Матасов, Хитров

МПК: A61B 5/04

Метки: электродное

...над поверхностью диска,Проводник, выполненный в виде эк-,-.ранированного антивибрационного гибкого кабеля, содержит жилу 3, изоляционную оболочку 4, экран 12 и наружную изоляционную оболочку 13, котораяперекрывает экран 12, что исключаетвоэможность электрического контактаэкрана и диска, 40В диске 1, имеющем форму таблетки,выполнено окно 14, в. котором помещенхомут 15, посредством винтов 16 прижимающий обнаженную часть оболочки 4проводника к поверхности канала 2, 45Каналы 2 и 5 имеют круглое замкнутоесечение. Для приведения устройствав рабочее состояние диск 1 укрепляютна выбранном участке поверхности 9объекта лентой 10 так, чтобы часть50поверхности диска осталась обнаженной, например через край ленты иличерез перфорационное отверстие...

Номер патента: 1431786

Опубликовано: 23.10.1988

Авторы: Бирюк, Касаткин

МПК: A63B 69/16

Метки: велосипедистов, тренировки

...14 через подшипники 15 качения.Конусы резьбовым соединением связаны сосью 8, закрепленной гайками 16 на каретке 5.Устройство содержит срелство лля созлания нагрузки, включаюцее маховик 17,устаавленный на опоре 3 через подшипники 18, и взаимолействуощий с нимфрикционный элемент 9 (фиг. 1). Маховик связан с ведомым колесом 1 через вал 20.Вал выполнен в сечении в виде квадрата(фиг. 7) и расположен параллсльно направ,якпцим 4. Вал 20 и маховик 17 связаныхежл собои соелинепнем (специальными)лпиппиком 21), обеспечиваощим валу пост) патегыое осевое персх)ецссниР,4 О110.ьзук)тся устройсвсх с.с лук)псим обрсвом.1 ри приведении в движение шатунов велосицла крутящий момент перелается с ве,суцей зубчатки при помощи цепи 22 на веломук зс гку...

Номер патента: 1379098

Опубликовано: 07.03.1988

Автор: Бирюк

МПК: B25B 23/04

Метки: автоматической, винтоверт, крепежных, подачей

...может быть использовано для автоматизации технологических процессов и является усовершенствованием изобретения по авт. св.1115894,1 Лель изобретения - расширение технологических возможностей за счет периодического перекрытия каналов головки винто- верта планкой, предотвращающей перевертывание винтов в зоне соединения кана лов. На фиг. 1 изображен винтоверт с перекрытым каналом для прохода винтов; на фиг. 2 - то же, с перекрытым каналом рабочего инструмента. Винтоверт содержит корпус 1, планку 2, и арнирно закрепленную одним концом на о(.и 3 в пазу 4 головки 5 для приема винтов 6. В исходном положении планка 2 расположена так, что ее рабочая поверхность 7 совпадает с образующей канала 8 для прохода винтов 6, а поверхность 9...

Номер патента: 1366861

Опубликовано: 15.01.1988

Автор: Бирюк

МПК: G01B 3/00, G01B 5/00

Метки: отклонений, поверхностей, расположения

...для контроля отклонений расположения поверхностей, общий вид; на фиг.2 то же в момент контроля.Устройство содержит базовую плиту 1, установленную на ней стойку 2, измерительный шток 3, установленный на стойке 2 с воэможностью перемещения вдоль ее оси с помощью направляющих 4 и 5. Шток 3 выполнен в виде стержня, один конец которого имеет сфери. ческий упор 6, а на другом шарнирно установлена пята 7 с параллельными торцами 8 и 9. На штоке 3 с возмож" ностью перемещения вдоль его оси установлена втулка 10, один торец кото. рой упирается в торец 9 пяты 7, а другой взаимодействует с наконечником 11 измерительной головки 12, жестко закрепленной на штоке 3. Втулка 10 подпружинена к торцу 9 пяты 7 пружиной 13. Шток 3 подпружинен к упору 4...

Номер патента: 1364864

Опубликовано: 07.01.1988

Авторы: Бирюк, Зубков, Суриков, Черноусов

МПК: G01B 11/24

Метки: диффузно, отражающих, поверхностей, рельефа

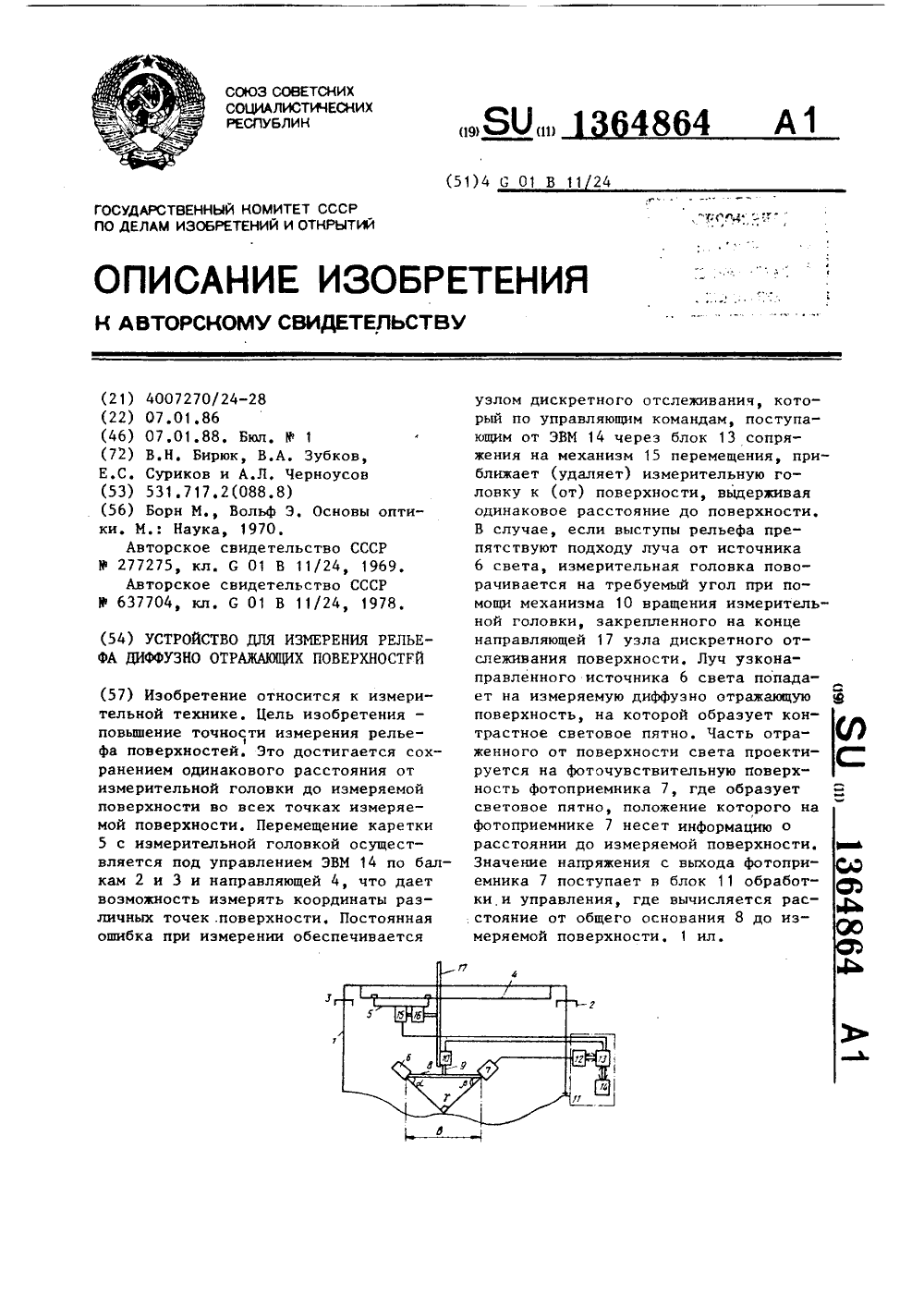

...направляющая 17 черезредуктор 16 соединена с механизмом15 перемещения, закрепленным на каретке 5, а на конце направляющей 17 40закреплен механизм 1 О вращения измерительной головки,Устройство работает следующим образом.Луч узконаправленного источника 6 45 света попадает на измеряемую диффузно отражающую поверхность, на которой образует контрастное световое пятноЧасть отраженного от поверхности света проектируется на Фоточувствительную 50 поверхность фотоприемника 7, например линейку ПЗС, где образует световое пятно, положение которого на линейке несет информацию о расстоянии до измеряемой поверхности, Значения 55 напряжений с выхода фотоприемника 7 через аналого-циФровой преобразователь 12 и устройство 13 сопряжения поступают в ЭВМ 14...

Номер патента: 1269986

Опубликовано: 15.11.1986

Автор: Бирюк

МПК: B25B 23/04

Метки: автоматической, подачи

...и 7, сообщающуюся с наклонным лотком 3 направляю щую трубку 8 с радиальным сквозным пазом 9 и питающую трубку 10, сообщающуюся одним концом с направляющей трубкой 8, другим -- с рабочим инструментом (не показан). Устройство также имеет механизм подачи деталей, включающий пневмоклапан 11 с каналами 12 и 13 для подвода сжатого воздуха к питающей трубке 10, привод пневмоклапана, выполненный в виде электромагнита 14, сердечник 15 которого через подпружиненный двуплечий рычаг6 связан с одним концом штока 17 пневмоклапана 11, и заслонку 18, закрепленнук на штоке 17, свободный конец которой установлен в радиальном пазу 9 направляющей трубки 8, Для привода рычагов 6 и 7 отсекателя деталей на наклонном лотке 3 шарнирно 4 р установлен двуплечий...

Номер патента: 1232904

Опубликовано: 23.05.1986

Авторы: Бирюк, Бобков, Изаксон, Икомасов, Меркулов, Пашков, Ярошенко

МПК: F25B 9/02

Метки: вихревой, энергоразделитель

...наФиг.2 - разрез А-А на Фиг.1; нафиг.3 - энергоразделитель с телескопической камерой энергетическогоразделения.Энергоразделитель содержит камеру 1 энергетического разделения ссопловым вводом 2, радиально-щеле,вой диффузор 3 с передней 4 и задней 5 стенками, дроссельный клапан 6и диафрагмуВ отверстии диафрагмы 7 с возможностью осевого перемещения посредством упругого элемента 8 установлен натрубок 9, связанный с дроссельным клапаном 6 жесткой тягой 10Торцовая поверхность дроссельногоклапана 6 со стороны камеры 1 энергетического разделения снабжена лопатками, служащими развихрителем 11,Камера 1 энергетического разделенияможет быть выполнена телескопической, состоящей иэ внутренней 12 инаружной 13 частей, установленньхс...

Номер патента: 1230495

Опубликовано: 15.05.1986

Автор: Бирюк

МПК: A01C 7/04

Метки: аппарат, высевающий

...вращающихся тарелок 17 с радиальными пальцами 18 (фиг. 9), а в верхней - сателлиты 19.К корпусу 1 снизу винтами 2 крепится неподвижное днище 20 с высеваюшим окном и отводящим семяпроводом 21. Слева и справа к корпусу прикреплены подводящие семяпроводы 22, соединяющиеся с бункером 23. Опорно-приводное колесо 24 (фиг. 2) при помощи цепной передачи, включающей звездочки 25 и 26, связано с валом 27, на котором неподвижно закреплена ведущая коническая шестерня 28, находящаяся в зацеплении с конической шестерней 9. Аппарат работает следующим образом, Зерно из бункера 23 по семяпроводу 22 заполняет пространство корпуса 1, ограниченное сверху платформой 10, а снизу высевным диском 11 и днищем 20. 5 о 15 зо 25 30 35 4 О При движении сеялки, на...

Номер патента: 1214104

Опубликовано: 28.02.1986

Авторы: Бакай, Бирюк, Воробьев, Зинченко, Кимиссаренко, Мдгварели, Оболенцева, Хворост

МПК: A61K 35/78

Метки: инулина

...при90 С в течение 1,5 ч при постоянномперемешивании и рН 6,9. По истечении времени экстрагирования в реактор прибавляют 2,5 кг гидроокисикальция, перемешивают 15 мин, затемприбавляют 2,5 кг активированногоугля, снова перемешивают 15 мин ипо системе гидрошротоудаления смесьподают на центрифугу, где очищенныйэкстракт отделяют от шрота, угляи осажденных сопутствующих веществ,В реактор подают 100 л воды нагреоРвают до 90 С, промывают реактор итакже подают на центрифугу, промывая шрот, Экстракт, объединенный спромывной водой, упаривают под вакуумом на тонкопленочном роторном испарителе до объема 100 л. Концентрированный водный экстракт передают вреактор с мешалкой и при перемешивании к нему прибавляют 200 л 963-ногоэтилового спирта со...

Номер патента: 1128197

Опубликовано: 07.12.1984

Автор: Бирюк

МПК: G01R 27/28

Метки: контуров, резонансных, собственной, частоты

...В известных способах 1, 21 используется компенсация потерь, т.е. добиваются условия:Йаиболее близким к изобретению по технической сущности является способ измерения собственной частоты .резо 35 нансных контуров путем ударного возбуждения измеряемого контура и компенсаций затухания 2 .Недостатком известного способа является низкая точность измерения собственной частоты резонансных контуров,. обусловленная сложностью компенсации затухания.Целью изобретения является повышение точности и упрощение измерений. Поставленная цель достигается тем, что согласно способу измерения собственной частоты резонансных кон туров путем ударного возбуждения измеряемого контура, измеряют частоту колебаний в контуре, изменяют добротности реактивных элементов...

Номер патента: 1125673

Опубликовано: 23.11.1984

Авторы: Бирюк, Молчанова, Селиванова, Чернышов, Ягнятинский

МПК: H01M 10/50

Метки: аккумуляторе, нагревательного, размещения, элемента

...элементомразрез; на Фиг. 2 - то же, установленное в форму перед началом формования корпуса аккумулятора методомпрессования; на Фиг. 3 - то же, перед началом формования корпуса методом литья под давлением; на фиг.4 корпус аккумулятора с нагревательным элементом размещенным междудном корпуса и дополнительным дном,Способ осуществляется следующимобразом,Нагревательный элемент 1 уклады,вают на слой теплоизолирующего материала 2 в пазы между выступами 3дополнительного дна 4. Дополнительное дно выполняют со сквозными конус10 ными отверстиями 5, которые располагают в местах, свободных от нагревательного элемента, например в выступах дополнительного дна, по наружному контуру.35 Конусные отверстия 5 выполняюттаким образом, чтобы меньший диаметр...

Номер патента: 1115894

Опубликовано: 30.09.1984

Авторы: Бирюк, Вуколов

МПК: B25B 23/04

Метки: автоматической, винтоверт, крепежных, подачей

...3 для приема крепежных изделий. Головка 3 подцружицена по оси пружиной 4. На наружцой поверхности головки 3 имеются симметричные пазы 5, в которых установлен управляющий механизм, выполненный в виде шцонки 6, на одном из торцовкоторой выполнен уступ 8 со скосом 9, взаимодействующий с каналом 2 посредством рычага 10, шарнирно установленного цо оси 11 электрического микропереключателя 12 в защитном кожухе 13, жестко установленного на головке 3.В головке 3 на осях 14 шарнирно установлены рычаги 15 (приемные), предназначсццые для удержания и центрирования винтов 16. Г 1 ружинцое кольцо 17 осуществляет поджатие рычагов 15 к головке 3. Головка 3 снабжена дополнительными рычагами 18 (упорными), установлеццые на осях 14.Г 1 ружинное кольцо 19...

Номер патента: 1031002

Опубликовано: 23.07.1983

Авторы: Бирюк, Горелик

МПК: H04N 7/02

Метки: поверхности, рельефа, телевизионное

...формированиеэлементов этого изображения можетосуществляться как одновременно,так и последовательно по времени,Например, последовательность расположения модуляторов светового потока и источника освещения, показаннаяна фиг. 1, иллюстрирует вариант выполнения источника освещения, имеющего узкую диаграмму направленности,Развертка производится непрерывныммеханическим сканированием всего поля зрения передающей ТВ камеры 5.формирование эталонного изображенияосуществляется модуляцией интенсивности излучения источника 3 освещения в соответствии с выбранным законом модуляции., Возможно также применение источника освещения с широкойдиаграммой направленности, в которомпоследовательно расположены источникосвещения и модулятор 2...

Номер патента: 1012374

Опубликовано: 15.04.1983

Авторы: Бец, Бирюк, Брызгалов, Савченко, Чайванова, Чернышов, Ягнятинский

МПК: H01M 2/02

Метки: аккумуляторная, батарея

...одно из отверстий; выполненное глухим 21.Недостатком этой батареи является высокая трудоемкость и сложность сборки и обслуживания батареи, 35 вызванная необходимостью изготовления большого количества резьбовых отверстий повышенной точности на корпусе батареи, а также большим количеством винтов, которые нужно мои тировать или демонтировать при монтаже либо снятии крышки.Целью изобретения является сниже.- ние трудоемкости и упрощение сборки и обслуживания.45, Поставленная цель достигается тем, что в аккумуляторной батарее, состоящей из корпуса, разделенного на отдельные аккумуляторы, в кото" рые установлены блоки электродов и имеющего в верхней части отверстия отдельных аккумуляторных крышек и общей крышки, расположенной над ,ними, которая...

Номер патента: 962360

Опубликовано: 30.09.1982

Авторы: Акимов, Бирюк, Лажинцев

МПК: D05B 3/02

Метки: зигзага, механизм, швейной

...поверхности 50 кулачкового паза 32.На валу 25 качания, шарнирно установленном в опоре 51 клеммой 52 и З 5винтом 53, жестко закреплено звено54. Концом 55 звено 54 посредствомоси 56 шарнирно соединено с концом57 звена 58.4 ОБал 24 продвижения, шарнирно установленный в опоре 59, через ось 60шарнирно связан с концом 61 коромысла 62, Другой конец 63 коромысла 62,конец 64 звена 58 и конец 65 тяги23 шарнирно соединены посредствомоси 66. Верхний конец 67 тяги 23шарнирным винтом 68 соединен с шарнирным звеном 21,Шарнирное звено 21 выполнено ввиде поступательно движущейся кулисы и шарнирно установлено в корпусе30 устройства шарнирными винтами 69.и 70, входящими в пазы 71 и 72. Поступательно движущаяся кулиса кинематически связана с...

Номер патента: 956011

Опубликовано: 07.09.1982

Авторы: Бирюк, Склифус

МПК: B03C 1/00

Метки: магнитогидродинамический, сепаратор

...камерах 4,имеющих отверстия для вывода продуктов электролиза, причем стенки 5 и6 камер 4 выполнены с отверстиямидля ввода и вывода электролита, перегородки 7, участки которых,расположенные в рабочей камере, установленыпод углом друг к другу, равным 10ос образованием канала, расширяющегосяпо ходу движения материала, патрубки8, 9 и 10 для ввода исходного материала и вывода продуктов разделения.Сепаратор работает следующимобразом,Камеру 2 заполняют электролитом исоздают в ней посредством электромагнитной системы 1 и электродов 3 скрещенные магнитное и электрическоеполя, под действием которых происходит квазиутяжеление электролита.Исходный материал по патрубку 8 вво.дят в камеру 2, где происходит разделение его по удельному несу...

Номер патента: 909729

Опубликовано: 28.02.1982

Авторы: Бирюк, Емельянов, Молчанова, Надеждин, Никулин, Смолькова, Ягнятинский

МПК: H01M 2/36

Метки: аккумулятор, воды, доливки

...осуще 35ствляется через заливочный штуцер12 и отверстия 13, расположенные встенках 14, разделяющих между собойузлы для доливки соседних аккумуляторовВентиляция (выход газов) про"исходит через отверстия 15 в стенках14 и далее через вентиляционный штуцер 16 в общую магистраль. ьверхуустройство закрыто крышкой 17,При доливке дистиллированная водапо питающей магистрали 18 из емкости19 с дистиллированной водой через заливочный штуцер 12 попадает в камеру А и далее через отверстие 10 в50камеру Б. После заполнения камер А и Б до уровня, соответ-,ствующего отверстию 8 в перегородке 3, вода попадает в камеру В и через наполнительную трубкустекает внутрь аккумулятора 20. Вовремя наполнения аккумулятора вытесняемый водой воздух через...

Номер патента: 901692

Опубликовано: 30.01.1982

Авторы: Бирюк, Брагин, Колодеца, Коротких, Маркунтович, Панченко

МПК: F16K 37/00

Метки: задвижки, привод

...к ним магнитопроводами 4, закреплены на втулках 5. Магниты 3 через стенку немагнитного штока 2 воздействуют своим полем на магнитоуправляемые, например, герконовые путевые выключатели 6, заключенные в корпусе 7 узла путевых выключателей.Во втулках 5 выполнено по крайней мере два отверстия, причем одно из них имеет резьбу, по которой втулки взаимодействуют с резьбовыми шпильками 8 и 9. Шпильки 8 и 9 установлены внутри немагнитного штока 2 с возможностью вращения.Предлагаемый привод задвижки работает следующим образом.Г 1 ри переключении задвижки поршень, а вместе с ним и немагнитный шток 2 с установленными внутри него регулируемыми по положению постоянными магнитами 3 перемещаются в ту или иную сторону до тех пор, пока один...

Номер патента: 894468

Опубликовано: 30.12.1981

Авторы: Бирюк, Кравчук, Михайлов, Неснов, Сердюк

МПК: G01N 9/26

Метки: жидкости, плотности

...на вертикальном участке 1, размещены разнесенные на высоту базы измерения Н отборники 2 давления с мембранами 3, соединенные импульсными трубками 4 с дифманометром 5, электрически соединеннымсо вторичным прибором 6. В полости 7верхнего отборника давления имеетсякамера 8, отделенная от нее вялоймембраной 9, на которую устанавливает-ся компенсирующий груз 10. Камера3, мембрана 9 и груз 10 в совокупности составляют регулятор точки отсчета.Отборники .2 давления, камера 8,импульсные трубки 4 и дифманометр 5заполнены эталонной, жидкостью, пос- .редством которой, гидравлическое давление измеряемой жидкости, воспринятое отборниками 2 давления, передается на дифманометр 5. 1Устройство работает следующим образом.При прохождении жидкости по...
