G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1128117

Опубликовано: 07.12.1984

Автор: Мищенко

МПК: G01B 21/00

Метки: дробной, интерференционной, полосы, части

...следующим образом.Сигнал с генератора 3 поступает 1 О на преобразователь 2 перемещений, периодически перемещающий подвижное зеркало, установленное в опорной ветви интерферометра 1.Интерференцнонная картина в виде 1 полос преобразуется фотопреобразова-. телем 4 в электрический сигнал, усиливаемый усилителем 5, выходной сигнал с которого поступает на блоки 6 и 7, выделения первой и второй гар О моник, которые выделяют первую и вторую гармонические составляющие сигнала, снимаемого с усилителя 5.Амплитуды первой и второй гармони-.ческой составляющих выделяются ам плитудными детекторами 8 и 10.и преобразуются в цифровую форму аналого.цифровыми преобразователями .9 и 11, выходные сигналы с которых поступают на входы блока 12 вычислений.Блоки...

Номер патента: 1128118

Опубликовано: 07.12.1984

Авторы: Буров, Чехович

МПК: G01B 21/00

Метки: микроструктур, размеров, элементов

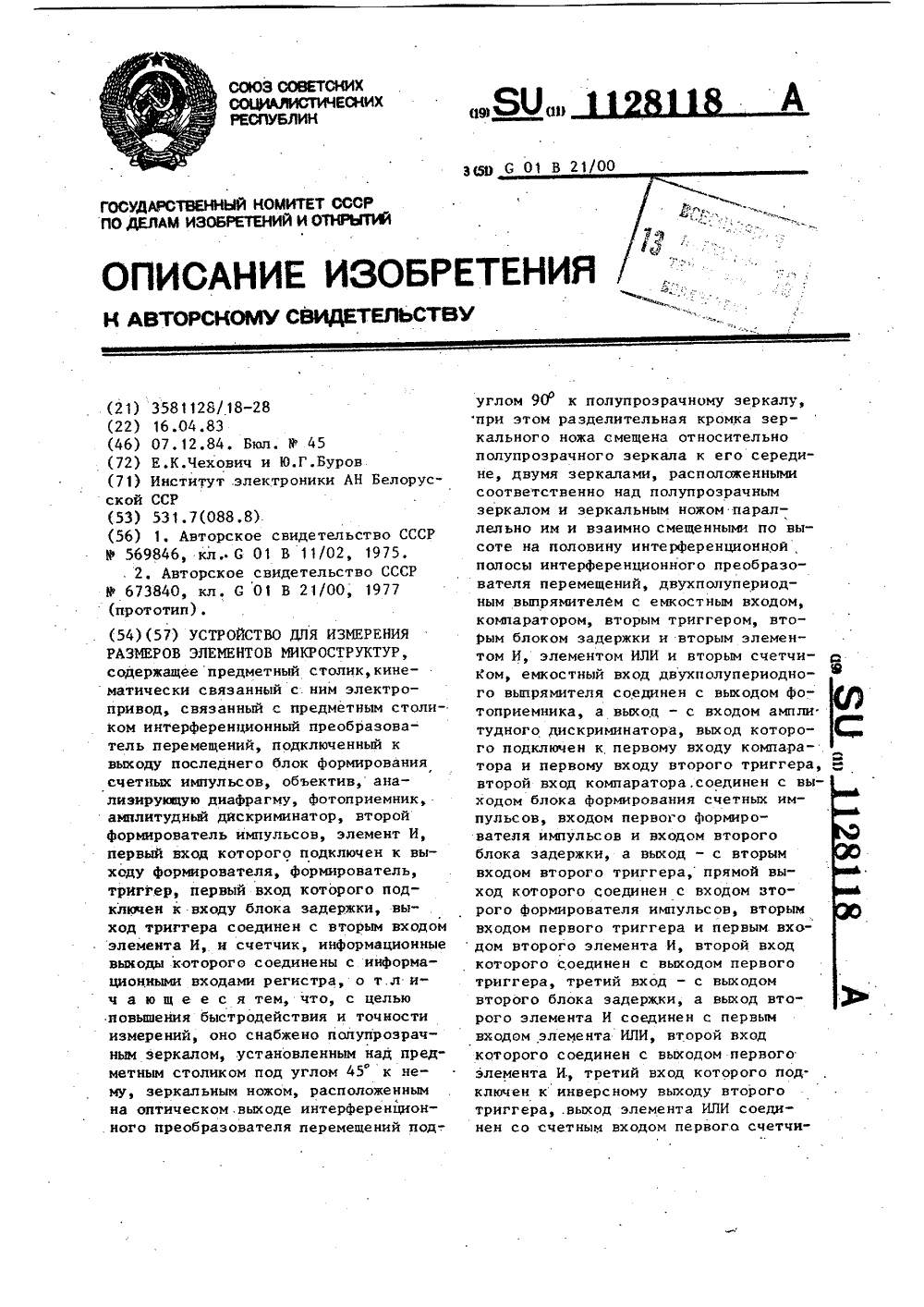

...а также с вторым входом триггера 24 и первым входом элемента И 19, первыйз 1128118 вход триггера 24 подключен к выходу блока 25 задержки, а его выход - к вторым входам элементов И 18 и 19. Третий вход элемента И 18 связан с инверсным выходом триггера 15, а тре тийвход элемента И 19 через блок 23 задержки соединен с выходом блока 16 формирования счетных импульсов. Выход элемента И 18 соединен с вторым входом элемента ИЛИ 20. Информацион ные выходы счетчика 21 связаны с информационными входами регистра 22, управляющий вход которого подключен к выходу второго счетчика 27, а вход установки нуля счетчика 21-связан 5 с.выходом 25 блока задержки.Устройство работает следующим образом. С оптического выхода. интерференционного преобразователя 4...

Номер патента: 1128119

Опубликовано: 07.12.1984

Авторы: Айсин, Заболотский, Подобрянский

МПК: G01B 21/00

Метки: диаметра, микроволокна

...диска с приводом,с нанесенными на диск по радиусу щелями, оптический коммутатор 7, оптически связанный с блоком 6 сканирования, фотоприемник 8, усилитель9, вход которого подключен к фотоприемнику 8, нолосовой Фильтр 10, входкоторого подключен к усилителю 9,ключи 11 и 12, информационные входыкоторых подключены к выходу полосового фильтра, а управляющие входы подключены к управляющим выходам оптического коммутатора, блоки 13 и 14 измерения амплитуды, входы которогоподключены к выходам ключей 11 и 12,дифференциальный усилитель 15, входыкоторого подключены к выходам первого и второго блоков 13 и .14 измерения амплитуды, блок 16 деления, первый вход которого подключен к выходудифференциального усилителя 15, а второй вход подключен к выходу...

Номер патента: 1129486

Опубликовано: 15.12.1984

Авторы: Абрамов, Деруашвили, Рафаэльян, Фарбер

МПК: G01B 3/06

Метки: инспекции, качества, овощей, плодов

...из упругого материала, закрепленную на оси одним концом шарнир. но, а другим - съемно.Выполнение большего из профилей устройства в виде упругой мерной линейки, закрепленной на оси с одной иэ ее сторон шарнирно, с другой - легкосъемно, позволяет обеспечить воэможность измерения длины или высоты плодов и овощей путем съема линейки с одной иэ сторон, поворота относительно другого конца оси и непосредственного замера требуемого параметра. Закрепление на внутренней поверхности меньшего из профилей пластиныиэ прозрачного материала с рисками, эталонов единиц площади повреждений позволяет обеспечить возможность измерения площадей повреждений плодов и овощей,Выполнение эталонов площадей повреждений в виде окружностей с указа" нием площадей...

Номер патента: 1129487

Опубликовано: 15.12.1984

Автор: Тесленко

МПК: G01B 5/06

Метки: толщины

...0ны, содержащем корпус, выполненныйв виде призмы направляющий элемент,установленный в корпусе с возможностью перемещения в плоскости симметрии призмы, измерительный стерженьс опорным концом, расположенный в35направляющем элементе с возможностьюперемещения вдоль него, узел Фиксации измерительного стержня относительно направляющего элемента и отсчетный40узел, размеще .ный в корпусе, опорныйконец измерительного стержня выполненв виде двух плоскостей, расположенныхпод острым углом одна к другой, линияпересечения которыхлежит в плоскости,45перпендикулярной плоскости симметриипризмы.На Фиг, 1 изображено устройстводля измерения. толщины, общий вид;на Фиг. 2 - вид А на Фиг. 1. Устройство содержит корпус 1, выполненный в виде призмы из двух...

Номер патента: 1129488

Опубликовано: 15.12.1984

Авторы: Мареш, Михайленко, Парняков, Чередник

МПК: G01B 9/00

Метки: дисков, кодирующих

...изготовление радиальных штрихов, линии краев которых проходят через ось вращения кодирующего диска.На фиг. 1 представлено устройстводля изготовления кодирующих дисков;на фиг. 2 - блок управления устройством для изготовления кодирующих .дисков.Устройство для изготовления кодирующих дисков (фиг. 1) содержит источник 1 излучения, блок 2 управления,блок 3 перемещения, поворотный стол 4,систему, 5 линз для фокусировки излучения 6 корректирующий элемент 7.Заготовка 8 кодирующего диска размещена на поворотном столе.Блок 2 управления (фиг. 2) включает переключатель 9, перфоленту 10,считывающее устройство 11, блок 12подачи перфоленты, одновибраторы 13и 14.Устройство работает следующий образом.Оператор переключателем 9 пс,дключает питание...

Номер патента: 1129489

Опубликовано: 15.12.1984

Авторы: Кононов, Куликов, Малов

МПК: G01B 17/02

Метки: варианты, его, изделия, толщины, ультразвуковой

...в различных точках блоксхемы на фиг. 5 - блок-схема устройФХОства, реализующего ультразвуковойспособ контроля толщины изделия потретьему вариантуф на фиг, 6 - временные диаграммы сигналов в различных точках блок-схемы, -Устройство, реализующее ультразвуковой способ контроля толщины, изделия в опорном акустическом кана-,ле содержит акустический преобразователь 1, основной отражатель.2,расположенный от акустического преобЗОразовэтелЯ 1 на расстОЯнии 1 +дополнительный отражатель 3, расположенный от акустического преобразователя 1 на расстоянии 1 , во второмакустическом канале - акустическиепреобразователи 4 и 5, меяду которыми помещается изделие 6, котороеустанавливают на расстоянии 1 отакустического преобразователя 4 ина...

Номер патента: 1129490

Опубликовано: 15.12.1984

Авторы: Мукаев, Ураксеев, Ясовеев

МПК: G01B 17/02, G01B 7/06

Метки: бесконтактного, перемещений

...звукопровод перед возбуждением в нем акустическойволны размагничивают, затем намагничивают магнитом взаимодействующийс нйм участок до насыщения, а времяраспространения измеряют до магнито 45насыщенного участка и обратно до точки возбуждения акустической волны.На фиг, 1 изображена структурнаясхема устройства, реализукнцего способ; на фиг, 2 - диаграмма, поясняющая распределение модуля упругостиматериала магнитострикционного звукопровода по длине,.: Устройство, реализующее способ, содержит излучатель-приемник 1 акустической волны магнитострикционный звукопровод 2, магнит 3, магнитона 490 1сыщенный участок 4 звукопровода 2, демпфер 5.Способ осуществляется следующим образом.Излучатель"приемник 1 возбуждает в магнитострикционном...

Номер патента: 1129491

Опубликовано: 15.12.1984

Автор: Гуров

МПК: G01B 21/00

Метки: геометрических, изменения, интерференционный, образца, параметров

...значений сигналов при 2 Опоследовательно-параллельном преобразовании, вьделяют из полученныхзначений наибольшие по модулю разности и гармонические составляющие, .соответствующие двум осям координат 25точек изображения, определяют по совокупности наибольших разностей ре перную точку на изображении образца,а порядок интерференции определяютпо отношению к реперной точке. .ОВ иитерференционном устройстведля измерения геометрических параметров образца, содержащем источникмонохроматического излучения, установленные по ходу светового луча коллиматор, светорасщепитель, интерферометр и приемник излучения, а такжесхему обработки сигнала, последняявыполнена в виде четырех стробирующих ключей, аналогового запомина Оющего блока, вычитающего...

Номер патента: 1129637

Опубликовано: 15.12.1984

Автор: Ибрагимов

МПК: G01B 7/30, H03M 1/22

Метки: вала, напряжение, поворота, угла

...входы которых являются четвертым входом блока грубого измерения,. а выходы подключены к входам первого.ивторого дешифраторов, источник напряжения постоянного тока через делитель напряжения подключен к коммутатору блока, управляющий вход которого соединен с выходом второго дешифратора, выход первого дешифратора и выход коммутатора блока являются соответственно первым и вторым выходами блока грубого измерения.45пятый вход которого является управляющим входом второго дешифратора.Блок управления содерЖит первый ивторой триггеры, компаратор, элемент И, счетчик, источник команды 50пуска и источник команды циклов,выход которогоподключен к установочным входам счетчика, выход счетчика подключен к кулеви входампервого и второго триггеров,...

Номер патента: 1130732

Опубликовано: 23.12.1984

Авторы: Васильков, Избадиров, Ковшов, Молчанов, Чупров

МПК: G01B 7/04

Метки: аппаратуры, перемещения, скважинной

...близким по технической сущности к изобретению является способ измерения перемещений скважинной аппаратуры, заключающийся в том, что регистрируют реперный параметр окру 35 жающей породы, записываемый одинаковыми зондами, расположенными на определенном расстоянии один от другого 2 Д .Недостатком известного способа является низкая точность измерений в связи с визуальным анализом формы диаграмм записи реперного параметра.Цель изобретения - повышение точности измерения перемещения при реверсивном движении.Поставленная цель достигается тем, что согласно способу измерения перемещения скважинкой аппаратуры, эа- .50 ключающемуся в том, что регистрируют реперный параметр окружающей породы, записываемый одинаковыми зондами,...

Номер патента: 1130733

Опубликовано: 23.12.1984

Авторы: Ишкаев, Кирсанов, Лерман, Мигачев, Свеженцев, Тарасов, Файзуллин, Шамуков

МПК: G01B 7/04

Метки: движущегося, длины, объекта, ферромагнитного

...метка фиксируется при достижении определенного уров-,ня намагниченности движущегосяобъекта. Запись последующей метки 25осуществляется в момент фиксациипредыдущей, Поскольку ширина и амплитуда метки зависят от магнитныхсвойств и скорости движения ферромагнитного объекта, применение этого ЗОспособа приводит к возникновениюошибки, накапливающейся при увеличении длины измеряемого движущегосяобъекта,35Цель изобретения - повьппение точ- . ности измерения длины движущегося объекта.Поставленная цель достигается тем, что согласно способу измерения длины движущегося ферромагнитного объекта, заключающемуся в том, что наносят магнитную метку, считывают ее с одновременным нанесением последующей метки на заданном расстоянии от 45 предыдущей и...

Номер патента: 1130734

Опубликовано: 23.12.1984

Авторы: Стахиев, Трифонов

МПК: G01B 7/34

Метки: диска, круглой, пилы, плоскостности

...плоскости планшайбы, имеющее электрическую цепь с сигнальной лампой, причем одна ветвь этой цепи соединена с осью, а другая - с планшайбой. Если диск надетой на ось пилы не касается планшайбы, электрическая печь разомкнута и лампа не загора О ется. Это означает, что отклонение от плоскостности диска пилы меньше допускаемой, величины и пила годна кгэксплуатации. Если диск пилы касается планшайбы 9 замыкается электрическая печь и загорается лампа, Значит диск пилы должен быть подвергнут правке 1 .Однако известное устройство не позволяет определить зону контакта диска пилы (периферийная или цент" ральная) с планшайбой, не выдает информацию об общей форме диска пилы (тарельчатость или крыповатость)9 что не позволяет произвести рассор-...

Номер патента: 1130735

Опубликовано: 23.12.1984

Авторы: Воячек, Глинкин, Григорьев, Данилов

МПК: G01B 7/34

Метки: поверхности, шероховатости, электропроводящей

...его электрических 30и механических характеристик..Цель изобретения - упрощение спо-.соба контроля шероховатости электропроводящей поверхности,Поставленная цель достигаетсятем, что согласно способу контроляшероховатости электропроводящей поверхности,заключающемуся в том, чтона ней размещают слой диэлектрика,налагают электрод емкостного датчика 40и измеряют величину электроемкостимежду электродом и контролируемойповерхностью, в качестве диэлектрикаиспользуют воду, преимущественно дистиллированную, электрод при наложе 45нии доводят до электрического контакта с контролируемой поверхностьюи замораживают воду, находящуюсямежду ними.На фиг.1 представлена принципиальная схема устройства для реализации предлагаемого, способа; нафиг. 2-4...

Номер патента: 1130736

Опубликовано: 23.12.1984

Авторы: Александров, Гупалов

МПК: G01B 9/02

Метки: перемещения

...является устройство для измерения перемещения,содержащее двухчастотный лазер, выполненный с двумя противоположнымивыходами, оптический фильтр и Фото 30приемник, установленные в ходе одногоиз излучений лазера, второй оптический Фильтр, светоделитель, каретку,световозвращатель, установленныйна каретке, светосоединитель и фо-З 5топриемник, расположенные в ходе второго излучения лазера, и Фазометр,входы которого электрически соединены с выходами обоих Фотоприемников 240Недостатком известного устройстваявляется невысокая точность измерения перемещения объекта, так как турбулентность атмосферы и наличиевибраций объекта вносят не учитываемую в устройстве погрешностьв измеренное значение перемещения.Цель изобретения - повышениеточности...

Номер патента: 1130737

Опубликовано: 23.12.1984

Авторы: Бобров, Лицын

МПК: G01B 11/02

Метки: дистанционного, объекта, размеров

...д направлении, перпендикулярном оптической оси.Счетчик 5 соединен счетным входом с выходом формирователя 4 сигнала, вход установки .нуля счетчика 5 соединен с выходом импульсного модулятора 2, а входы видеоконтрольного блока 3, формирователя 4 сигнала и импульсного модулятора 2 - с выходом телевизионного датчика .Устройство работает следующим образом.На объект 8, например раскаленное тело, у которого требуется измерить вертикальный размер Н (фиг.2), наводится телевизионный датчиктак, чтобы изображение объекта 8 на экране видеоконтрольного блока 3 размером Ь фиг.2) было четким, конт. растным и устойчивым. При необходимости используются светофильтры (не показаны), Если электрический луч при развертке по данной строке не попадает на...

Номер патента: 1130738

Опубликовано: 23.12.1984

Авторы: Анцибор, Беззубов, Казикаев, Кириченко, Мирошник

МПК: G01B 11/16

Метки: деформаций, скважинах

...и исполь-ЗОзуемой для размещения регистрирующей светочувствительной среды, двумятрубопроводами для подвода и отводажидкости из камеры, и передающей телевизионной камерой, установленной состороны герметичной камреры, освещаемойлучом лазера,На чертеже изображено предлагаемоеустройство, продольный разрез,Устройство для измерения деформа Оций в скважинах содержит корпус 1,выполненный в виде разъемной обоймы,лазер 2, расширитель 3 пучка,поворотную кассету 4 с эксцентричнорасположенным грузом 5, герметичную 45.камеру 6 с торцовыки стенками 7 и 8из оптически прозрачного материала,два трубопровода 9 и 10 для подводаи отвода жидкости иэ камеры 6, передающую телевизионную камеру 11 установленную со стороны герметичнойкамеры 6, освещаемой лазером...

Номер патента: 1130739

Опубликовано: 23.12.1984

Авторы: Алексеев, Вайншток, Лернер

МПК: G01B 17/00

Метки: акустический, длины, измеритель, протяженных

...каскада задержки, выход мультивибратора индикации соединен свторым входом измерителя времени,второй вход элемента ИЛИ соединенс выходом каскада запуска, второйвход триггера запуска соединен с выходом ждущего мультивибратора, выходтриггера запуска соединен с вторымвходом сумматора и входом первогоинтегратора, выход генератора синусоидальных колебаний соединен с управляющим входом каскада задержки, выход триггера Шмитта соединен с вторым входом триггера длительности,второй выход каскада задержки соединен с вторым входом электронного ключа, выход каскада обработки соединенс вторым входом мультивибратора, тре-тьим входом измерителя времени ивторым входом элемента И, а выходгенератора зоны соединен с вторымвходом второго интегратора.1На фиг1...

Номер патента: 1130740

Опубликовано: 23.12.1984

Авторы: Муха, Шилин

МПК: G01B 21/06

Метки: нагретых, размеров, фотоэлектрическое

...контролируемого изделия выполнен 40в виде цепи из последовательно соединенных усилителя фототока, триггера Шмитта и функционального преобразователя, сканирующий блок выполнен в виде барабана с двумя рядами щелей, смещенными один относительно другого на половину шага, фотоприемник расположен внутри барабана на оптической оси, блок термокомпенсации выполнен в виде двух светофильтров с различной полосой пропускания, каждый из которых раположен напротив соответствующего ему ряда щелей барабана, цепи из последовательно соединенных триггера Шмитта, блока разности, дифференцирующего звена, блока задержки, элемента И, ждущего мультивибратора, коммутатора и функционального преобразователя, блока автоматической регулировки усиления, вход...

Номер патента: 1131482

Опубликовано: 23.12.1984

Авторы: Иван, Мартон, Эндрью

МПК: G01B 13/02

Метки: волокнистого, датчик, линейной, плотности, пневматический, продукта

...линейной плотности волокнистого продукта, содержащий формирующую воронку с выходной измерительной частью, имеющей подводящее сопло, и регулируемый пневморезистор, выходом соединенный с каналом выходного сигнала, имеет дополнительный регулируемый пневморезистор, вход которого соединен с выходом указанного регулируемого пневморезистора, а выход - с подводящимсоплом, и вставку, установленную в стенке выходной измерительной части напротив подводящего сопла с воэможностью перемещения в направлении, перпендикулярном направлению движения волокнистого продукта.45На поверхности вставки в направлении движения волокнистого продукта выполнен изгиб, соответствующий выходному поперечному сечению выходной измерительной части, 50Обращенная к...

Номер патента: 1132144

Опубликовано: 30.12.1984

Авторы: Бормотов, Мен, Помазкин

МПК: G01B 3/16

Метки: штангенрейсмус

...с возможностью перемещения на стойке по обе стороны от основной каретки, два центроискателя, за" крепленные на дополнительных каретках параллельно основанию и расположенные по отношению к стойке по другую сторону от чертилки, снабжен линейкой и штангой с продольным пазом и двумя шкалами, штанга неподвижно закреплена перпендикулярно основанию на ближней к основанию дополнительной каретке и установлена в основной и второй дополнительной каретках с возможностью перемещения и Фиксации в них, а линейка неподвижно закреплена на основной каретке перпендикулярно основанию и установлена в продольном пазу штанги с возможностью перемещения вдоль него.На Фиг. 1 изображен штангенрейсмус, общий вид;на фиг. 2 - узел 1 на фиг. 1; на Фиг,3 -...

Номер патента: 1132145

Опубликовано: 30.12.1984

Автор: Орещенко

МПК: G01B 7/04

Метки: датчиков, движущихся, положения, потоке, продольном, регистрации, сигналов

...движущегосягорячего проката, как правило,исполь,зуются в качестве датчиков положенияфотореле, которые под действием мощной вспьппки света (работа электросварки в зоне датчиков и т.д.) могут сработать одновременно.Целью изобретения является снижение уровня помех при регистрации ин 50формации,Поставленная цель достигается тем,что согласно способу регистрации сигналов датчиков положения движущихсяв продольном потоке изделий, заключающемуся в том, что отключают работающий датчик после завершения регистра.ции поступившего от него сигнала и 21451подключают очередной датчик, контролируют остаток пути до очередного датчика и подключают очередной датчик после приближения к нему изделия на заданное расстояние.Кроме того, контроль остатка пути...

Номер патента: 1132146

Опубликовано: 30.12.1984

Авторы: Жданович, Мильман, Терешкин

МПК: G01B 7/32

Метки: объекта, площади, поверхности, электропроводного

...от приложенной разности потенциалов для Фиксированного момента времени; на фиг. 3 - теоретическая а) и реальная б) зависимостипредельного тока от времени.Установка для реализации способа содержит ванну 1 с электролитом и размещенными в ней анодом 2; электродом 3 сравнения и измеряемым объектом 4, которые подключены к источнику пита3 1132146 ния - потенциостату 5. В цепь анода 2 включены цифровой амперметр б и/или электронный (электрохимический) интегратор тока - кулонометр 7, К входу амперметра б подключено реле 8 времени с нормально замкнутым контактом в цепи анода 2 ванны 1.Сущность способа определяется двумя основными свойствами предельного тока диффузии, одно из которых заключается в том, что предельный ток 1 лр диффузии в любой...

Номер патента: 1132147

Опубликовано: 30.12.1984

Автор: Смирнов

МПК: G01B 9/02

Метки: интерферометр, лазерный, перемещений

...прямыхуглов призмотражателя,. связываемогос объектом, светоделителя и егочастей)на точность измерения. Такимобразом, точность измерений этиминтерферометром ограничена погрешностью изготовления призм и не может быть улучшена путем юстировкиинтерферометра. Кроме того, наличие светопреломляющих граней, параллельных волновому фронту проходящего через них излучения, обуславливает дополнительные отражения и интерференцию света, приводящие к образованию дополнителььых интерференционных картин, наложенных на основные, что ухудшает.функцию видимости интерференционной картины и, следовательно, приводит к заметному снижению точности измерений.Наличие узла визуального контроля,на который постоянно(включая и время измерения)отводится значительная...

Номер патента: 1132148

Опубликовано: 30.12.1984

Автор: Архипов

МПК: G01B 9/02

Метки: интерферометр, многолучевой

...стабильных интерференционных полос, так как полосы наложения в нем формируются строго в автоколлимацни.Целью изобретения является получение контрастных и стабильных интерференционных полос наложения,Поставленная цель достигается тем, что в устройство, содержащее ,автоколлимационное и отражательное зеркала и установленную между ними наклонно к автоколлимационному зеркалу светоделительную пластинку дополнительно введена вторая40 светоделительная пластинка, которая установлена параллельно первой пластинке между ней и автоколлимационным зеркалом и снабжена средством перемещения.45На чертеже приведена функциональная схема устройства многолучевого интерферометра.Устройство содержит полупроэрач" ные пластйнкии 2, зеркала 3 и 4. 50 148При этом...

Номер патента: 1132149

Опубликовано: 30.12.1984

Авторы: Баландин, Молчанов, Мышев

МПК: G01B 11/02

Метки: размеров, фотоимпульсное

...блок сканирования,выполненный в виде установленнойс возможностью вращения системыоптических элементов с плоскимиотражающими поверхностями, располо"женными под углом относительнодруг друга, фотоприемник и электронный блок обработки сигнала, оптические элементы установлены такимобразом, что их отражающие поверхности проходят через ось вращения системы,Для настройки на заданный размер.блок развертки изображения содержитэлементы регулировки взаимного положения зеркал, позволяющие изменитьи зафиксировать угол между ними.На фиг. 1 изображена схема уст-.ройства в случае измерения деталитипа вал; на фиг. 2 в .получаемаяв плоскости фотоприемника световаяполоса и эпюры .импульсов, формируемых при развертке изображения объекта на...

Номер патента: 1133474

Опубликовано: 07.01.1985

Авторы: Нелидов, Шималин

МПК: G01B 5/24

Метки: конусов, параметров, прибор

...5,раз- э 5Фмещенную на основании с возможностьюперемещения в направлении, перпендикулярном базовой поверхности упора,474 1 и фиксируемую в нужном положении с помощью винта 6, два отсчетных узла 7 и 8 с измерительными наконечниками соответственно 9 и 10, закрепленных с помощью кронштейна 11 на штанге 12, Размер между осями отсчетных узлов имеет определенное значение, и шкала отсчетного узла 8 отградуирована в угловых единицах соответственно этому размеру. Штанга 12, ось 13 вращения которой расположена на линии, совпадающей с плоскостью базовой поверхности упора, установлена на лимбе 14, который жестко закреплен на подвижной подпружиненной каретке 15, размещенной на основании с возможностью перемещения в направлении базовой поверхности...

Номер патента: 1133475

Опубликовано: 07.01.1985

Авторы: Гейфман, Сергиенко

МПК: G01B 5/24

Метки: между, осями, отверстий, угла

...ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3(56) 1. Палей М.А, Отклонения формы и расположения поверхностей, М., Изд-во стандартов, 1973, с, 89-90.2. Авторское свидетельство СССР У 335524, кл. б 01 В 5/24, 1969, (54)(57) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УГЛА МЕЖДУ ОСЯМИ ОТВЕРСТИЙ, содержащее две оправки, установленные на одной иэ оправок эталон угла, а надругой - отсчетный узел с взаимодействующим с эталоном угла измерительным наконечником, ось которого сме-щена относительно оси оправки, о т -л и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения производительности контроля, эталон угла выполнен в виде двух сооснорасположенных на оправке цилиндрических поясков, диаметры которых выбра-,:ны из...

Номер патента: 1133476

Опубликовано: 07.01.1985

Автор: Варушкин

МПК: G01B 5/30

Метки: внутренних, напряжений, покрытиях

...величине внутренних напряжений, слои одинаковой толщины наносят лоочередно на обе стороны подложки, 35Способ определения внутренних напряжений в покрытиях осуществляется следующим образом.Берут стальную подложку 0,1814 . 75. мм. Модуль упругости 20, 34 Ох 10 кгс/см определен экспери-ментально. Деформации определяют по отклонению свободного конца консоль- . но закрепленной на вертикальной стойке подложки, Измерения производят под микроскопом МИРс точностью, 0,01 мм. Для измерения деформаций перед нанесением слоев покрытия на подложке выбирают базы: на одной из покрываемых поверхностей, например, нижней, на условно нижней и верхней кромках боковой поверхности.Затем на верхнюю поверхность наносят первый слой полимерного (например,...

Номер патента: 1133477

Опубликовано: 07.01.1985

Авторы: Гаджиев, Крайзман, Степанян, Черняев

МПК: G01B 7/04

Метки: движущихся, перемещения, реверсивно, ферромагнитных

...работает следукщимобразом.С генератора 3, входящего всостав фазовых детекторов 20 и 21импульсы основной частоты поступаютна первичную обработку элементов 2воспроизведения (в точку Ъ ) черезделитель 4 частоты и фильтр 5 в видегармонического сигнала основной частоты. На вторичной обмотке датчика образуется сигнал удвоенной частоты (в точке Э ), фаза которогозависит от полярности метки на ферромагнитном изделии, наносимой соленоидом 1,Сигнал с вторичной обмотки элемента 21 воспроизведения через усилитель-фазнрователь 11 поступаетна триггер Шмидта 13 с целью получения на выходе последнего прямоугольных импульсов.Поскольку в качестве меткипринята точка перехода полярностинамагниченного участка изделия черезфнейтральную точку, то при...
