G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1564490

Опубликовано: 15.05.1990

Авторы: Бессонова, Зайцев, Зацман, Зотов

МПК: G01B 11/00

Метки: датчик, поверхности, положения

...регулирования величины этого угла, вращения вокруг направления излучения и вывода из зоны действия излучения. Контролируемая поверхность пересекается фокальной плоскостью конденсорной линзы 3. Датчик работает следующим образом.При выведенной из зоны действия излу чения плоскопараллельной пластины 2 производят юстировку датчика. Затем пластину 2 устанавливают на пути излучения под углом к направлению излучения. Контролируемую поверхность помещают таким образом, чтобы она пересекла излучения в фокаль ной плоскости, При этом положение плоско- параллельной пластины 2 путем ее поворота вокруг направления излучения выбирают таким, чтобы излучение падало на контролируемую поверхность 6. Оптимальным является такое положение пластины 2, при...

Номер патента: 1564491

Опубликовано: 15.05.1990

Авторы: Грин, Дубинин, Кряжевских, Михайленко

МПК: G01B 13/24

Метки: внутренней, дефекта, местоположения, поверхности, покрытия, трубопровода

...в виде датчика 4 оборотов с барабаном 5, на который намотан электропровод 6, один конец которого соединен с одним полюсом источника 2 тока, второй полюс источника 2 тока предназначен для соединения с контролируемым трубопроводом 7, два соединенных токопроводящей перемычкой 8 токопроводя 1 цих ролика 9 и 10, установленные н кольцевой камере 3 так, что оси их параллельны, и две гибкие токопроводящие бесконечные ленты 11 и 12, каждая из которых охватывает через центр кольцевую камеру 3 и соответствующий ролик 9 и 1 О, а свободный конец электропровода 6 жестко соединен с перемычкой 8,В предлагаемом устройстве электропровод 6 проходит через одно из отверстий (на чертеже не обозначено) в заглушке 13. Второе отверстие 14 предназначено...

Номер патента: 1564492

Опубликовано: 15.05.1990

Авторы: Калачиков, Кобылев, Меркулов, Эцин

МПК: G01B 21/30

Метки: отклонения, прямолинейности

...Датчик 5 линейных смешений (в качестве которого может быть использован квадрантный фотоприемник, подключенный к преобразователю аналоговых сигналов) установлен по ходу отраженного лазерного пучка9. Датчик 6 угловых смешений также расположен по ходу отраженного лазерного пучка. Датчик 8 линейных смещений, входящий в состав датчика б угловых смешений, установлен в фокальной плоскости объектива 7 и может быть выполнен аналогично датчику 5 линейных смешений. Вход дискриминатора 9 нулевого уровня соединен с выходом датчика 6 угловых смещений, блок 10 выборки имеет два входа - сигнальный вход 20, который соединен с выходом датчика 5 линейных смещений, управляющий вход 21, который соединен с выходом дискриминатора 9 нулевого уровня....

Номер патента: 1566191

Опубликовано: 23.05.1990

Авторы: Александров, Божков, Никитенко

МПК: G01B 3/20

Метки: измерительный, инструмент

...седла 11, которое выполнено с резьбой для регулировкишарнирного соединения. Шары 9 выполнены со сквозными цилиндрическими отверстиями (не обозначены), в кото -рые вставляются измерительные наконечники 12 нутромеров, Фиксируемыеотносительно шаров 9 винтами 13. Конусные наконечники 8 выполнены с отверстиями (не показаны), в которыевставляются и затем Фиксируются винтами измерительные наконечники 12нутромеров. Конусные наконечники 8выполнены сменными. Нутромеры снабжены индикаторами 14. Установка конусных наконечников 8 и нутромеров врамках 3 и 4 осуществляется следующим образом: в отверстия шаров 9вставляются измерительные наконечниров судят по показаниям индикаторов14. 2 ил. ки 12 нутромеров, на них надеваютсясвоими отверстиями и...

Номер патента: 1566192

Опубликовано: 23.05.1990

Авторы: Данченко, Дрибныця, Заяц, Коломоец, Сильченко, Юрков

МПК: G01B 5/02

Метки: длины, протяженных, средней

...комбинат "Патент", г,ужгоро Гагарина, 101 Определение средней длины изделия из пакета осуществляют по формулеЬ,=гч а, + я.5 где Ц, и Ц - реакции соотйетствуюшихопор;10 - расстояние между опорами. 1 ОФормула изобретения 1. Способ определения средней длинь 1 протяженных изделий, заключающийся в том, что Формируют пакет изделий, вЫравнивают при этом все изделия по одному торцу пакета, укладывают пакет на две опоры так, чтобы этот торец находился над одной из опор, измеряют реакцию этой опоры на вес паке та и определяют среднюю длину изделий,находящихся в пакете, о т л и ч а ющ и й с я тем, что, с целью повышения точности, измеряют реакцию второйопоры, а определение средней длины,Ь изделия осуществляют по Формуле Где Яи Я - реакция...

Номер патента: 1566193

Опубликовано: 23.05.1990

Авторы: Белов, Цветков

МПК: G01B 5/20

Метки: кассета, лопатки, пера, прибору, турбины

...для контроля профиля пера лопатки турбины содержит корпус 1, в котором выполнены каналы 2, Последние выполнены ступенчатыми, смежные участки 3 и 4 расположены под тупым углом Ы, друг к другу,В вершинах углов ф влиндрические полости 5расположены стержни 6, лпатки, Целью изобретения является по" вьппение точности измерения за счет выставления всех контактных наконечников нормально в плоскости контроируемого сеченияДля достижения поставленной цели каналы выполнены ступенчатыми, смежные их участки наклонены друг к другу под тупым углом. В вершинах этих углов выполнены цилиндрические полости. Стержни выполнены также составными, части стержней между собой и наконечником соединены роликами, которые расположены в цилиндрических полостях. 2...

Номер патента: 1566194

Опубликовано: 23.05.1990

Авторы: Боборыкин, Васильченко, Кощеев, Левицкий, Палазюк, Проскурин

МПК: G01B 5/20, G01B 5/28

Метки: измерительное, накладное

...для определения координат контура в системе координат части 1 основания. Измерительный узел 9 предназначен для определения поворота местной системы координат, проходящей через оконечности опор 6 и 7, от О носительно системы координат, проходящей через оконечности опор 3 и 4.Устройство работает следующим образом.Накладное измерительное устройст во устанавливают на поверочную линейку и тарируют измерительные узлы 5 и 8. Перед измерением на поверяемой поверхности в необходимом сечении отмечают координаты двух базовых точек, расстояние между которыми равно шагу измерения В и которые определяют начальную систему координат, связанную с системой координат объекта, Затем в эти точки устанавливают оконечности опор 3 и 4.35 Измерительный узел...

Номер патента: 1566195

Опубликовано: 23.05.1990

Авторы: Адамович, Арчаков, Ваншенкер, Гущевский, Седов

МПК: G01B 5/20

Метки: сечения, трубопроводов, формы

...7 закрепляют на трубопроводе 20,при этом ножка 5 измерительной скобы3 пружиноР 6 прижимается к ленте 1 .Упоры-указатели 12 располагают такимобразом, чтобы они касались с разныхсторон ножки 5 измерительной скобы 3.Затем осущестляют перемещение устройства с помощью привода 2 по периметру контролируемого сечения. Упорыуказатели 12 при этом раздвигаютсяножкоР 5 скобы, их положение соответствует наибольшему и наименьшемурадиусу кривизны поверхности в контролируемом сечении, Конкретные значения радиусов (1, 1 ) кривизны поверхности можно определить по зафиксированноР на. гибкой ленте 1 длине дуг между проекцией на ленту центрашарнира ножки 4 и сторонами упоровуказателей 1 2, соприкасающихся с ножкой 5.Максимальный (1) и...

Номер патента: 1566196

Опубликовано: 23.05.1990

Авторы: Каракулев, Никифоров, Юнин

МПК: G01B 5/25

Метки: отверстия, фиксирования, центра

...отверстия. Благодаря равномерносимметричной деформации корпуса порадиусу К целевой знак заФиксируется в центре упомянутой окружности,т,е. в центре проверяемого отверстия При этом возможные наклоныустройства в отверстии не сказываются на точность Фиксации центра, таккак происходит поворот всего устройства относительно этого центра.На расчетной схеме представленысечения по кольцу, а именно; в верхней части - поперечное, в нижнейчасти - продольное, Число сквозныхпазов в принципе могло быть равным3, однако при этом сильно сказывается неравномерность деФормаций любойиз трех полос материала, расположенных между ними, Для усреднения влия 1ния этого Фактора число пазов желательно увеличить кратно трем, а имен-но - б, 8, 12. На Фиг. 5...

Номер патента: 1566197

Опубликовано: 23.05.1990

Авторы: Печурин, Хан, Шнякин

МПК: G01B 7/02

Метки: датчик, движущегося, толщины

...контакты выключателя 11,Схема управления содержит триггер1 2, элементы 2 И 13 и 14. Датчик такжесодержит кнопку 15 ручного управленияи пневмораспределитель 16,40Датчик работает следующим образом,В положении "Измерение" сигналомлогического О с конечного выключателя 10 триггер 12 установлен в состояние "1 ", При этом с прямого выходатриггера 12 на вход элемента 2 И 13подается сигнал логической "1 ", ана вход элемента 2 И 14 - логического 0".При нажатии кнопки 15 ручного уп 50равления или при размыкании контактаконечного выключателя 1 О (когда механическое воздействие со стороныизмеряемого материала заставит скобуоповернуться на угол 5-10 ) на входыэлемента 2 И 13 и триггера 12 поступает сигнал логический "1", При...

Номер патента: 1566198

Опубликовано: 23.05.1990

Авторы: Илясов, Рубин, Сысоев

МПК: G01B 7/04

Метки: датчик, линейных, перемещений

...11, а инФормационные входы соединены с выходами счетчика 9. Кольцевой магнитоноситель 1 имеет участок без записи импульсов.Датчик работает следующюю образом.Кольцевой магнитоноситель 1 движется от магнитной головки 2 к магнитной головке 7. При проходе незаписанного участка на магнитоносителе 1 у магнитной головки 2 импульсы с Формирователя 3 на одновибратор 10 не поступают, одновибратор 1 0 на запу 55 щен и выходной сигнал логического нуля с выхода одновибратора 10 сбрасывает счетчик 9 и устанавливает триггер 5 в единичное состояние, С выхода триггера 5 логическая единица, подаваемая на вход схемы И 4 разрешает прохождение импульсов с Формирователя 3 через другой вход схемы И 4 на счетный вход счетчика 9Записанные импульсы заданной...

Номер патента: 1566199

Опубликовано: 23.05.1990

Авторы: Павлычев, Таланов

МПК: G01B 7/04

Метки: движущегося, деформации, длиномерного, относительной

...комбинат "Патент", г.ужгород, ул. Гагарина,101 Формации, При этом достигается совпадение точек измерения ширины участа до и после деФормации. Используя результаты измерений вычисляют вели 5 чину деформации по площади. 10Способ измерения относительной деформации движущегося длинномерного материала, заключающийся в том, что измеряют время прохождения и скорость движения участка материала определен ной длины и ширины на входе и выходе из зоны деФормации, по которым определяют искомый параметр, о т л и -ч а ю щ и й с я тем,что,с целью повышения инФормативности за счет учета деФормации материала по площади, измеряют ширину материала на входе и выходе из зоны деформации и время нахождения измеряемого участка материала в зоне...

Номер патента: 1566200

Опубликовано: 23.05.1990

Автор: Алексеев

МПК: G01B 7/04

Метки: автоматической, длине, разбраковки, электропроводных

...С учетом найденных значений диаметра и радиальногосмещения измеряется зазор между концом изделия и измерительным ВТП 1,По величине зазора судят о длине контролируемого изделия. Приближение начала контролируемого изделия 1 О, движущегося внутри трубопровода 9 сверху вниз, к вспомогательному ВТП 3, вызывает увеличение частоты вспомогательного АГ 11, Периодическое включение блока 6 определения начала измерения осуществляется по командам, Формируемым распределителем 7.На небольшом расстоянии (0,2- 0,3 мм) от вспомогательного ВТП 3 блок 6 определения начала измерения на своем втором выходе при помощи схемы 13 сравнения формирует сигнал, по которому блок 5 измерения диаметра и радиального смещения производит поочередное измерение радиальных...

Номер патента: 1566201

Опубликовано: 23.05.1990

Авторы: Артеменко, Бахтин, Плохов, Речкалов

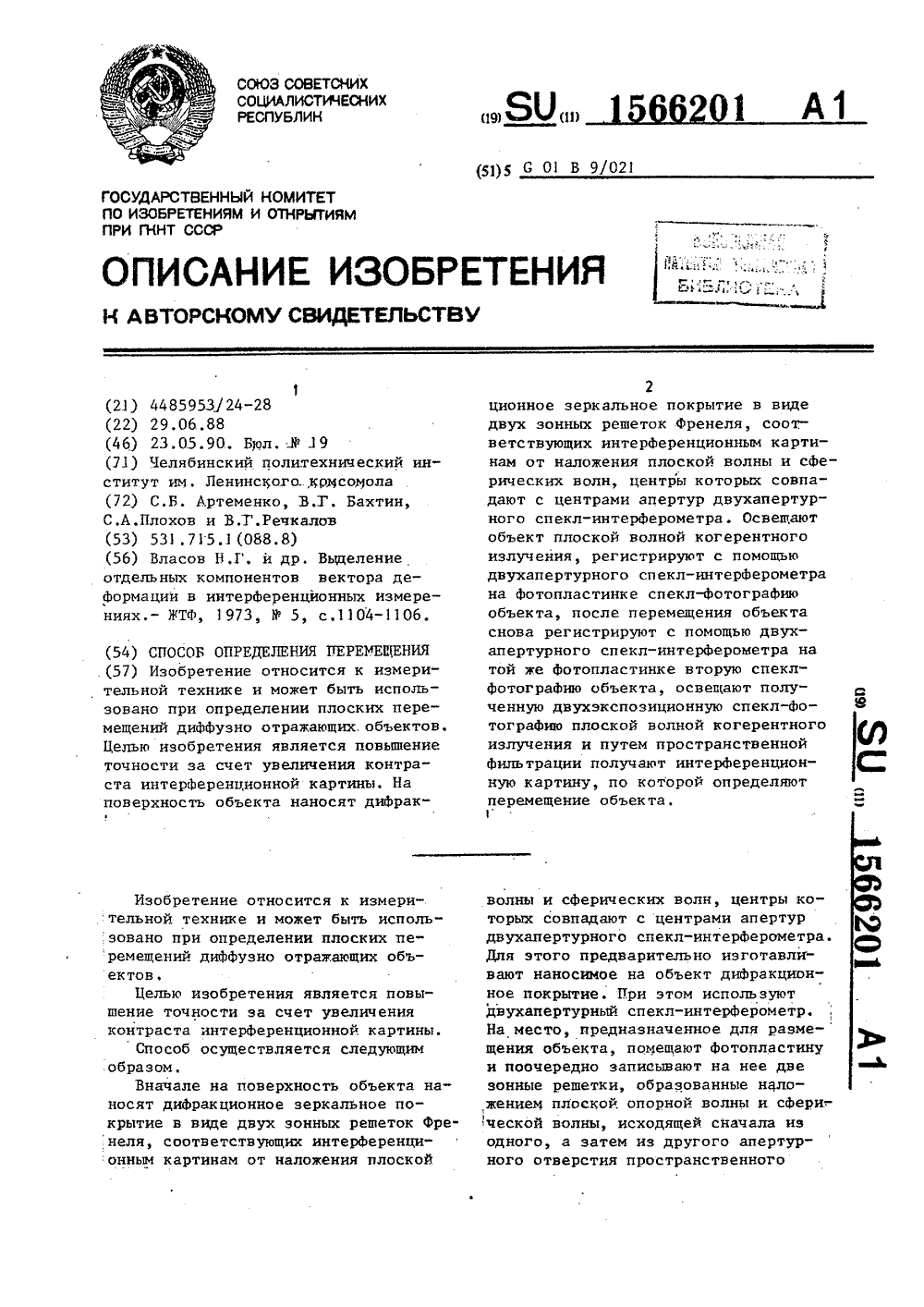

МПК: G01B 9/021

Метки: перемещения

...и поочередно записывают на нее двевел зонные решетки, образованные наложением плоской опорной волны и сферической волны, исходящей сначала иэ одного, а затем из другого апертурного отверстия пространственного1 566201 Составитель В. Костюченко Техред М,Дидык Корректор С,Шевченко Редактор Н,Бобкова Заказ 1214 Тираж 489 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 фильтра в спекл-интерферометре. Дважды эк спониров анную Фотоплас тину подвергают химико-фотограФической обработке для получения плоской голо 5 граммы с рельеФной поверхностью . С помощью полученной таким образом Фазовой...

Номер патента: 1566202

Опубликовано: 23.05.1990

Автор: Доронин

МПК: G01B 9/08

Метки: геометрических, камней, огранки, параметров, прозрачных, ювелирных

...является повышение производительности измерения путем одновременного изображения сфокусированных пучков на экране, отраженных от граней контролируемого 1 О ювелирного камня.На чертеже приведена принцпиальная схема устройства .Устройство содержит осветитель 1, телесистему 2, диафрагму с переменным отверстием (не показана), съемный объектив 3, экран 4, выполненный в виде полусферы, на внутренней стороне которохо нанесена измерительная сетка, а в его центре имеется от верстие, совмещенное с оптической осью устройства, и приспособление 5, предназначенное для размещения контролируемого ювелирного камня. Приспособление 5 с ювелирным камнем разме щают в центре кривизны экрана.Устройство работает следующим образом.Предварительно...

Номер патента: 1566203

Опубликовано: 23.05.1990

Авторы: Ахраров, Касимов, Мирзажанов

МПК: G01B 11/00

Метки: диаметра, прозрачных, протягиваемых

...поляризатора 4, светофильтр 7, светоделитель 8, по ходу одного иэ разделенных им пучков находится окуляр 11 для визуального наблюдения интенсивности в поперечном сечении прошедшего пучка, а по ходу другого - фоторегистратор 9 и блок 10 индикации.Способ осуществляется следующим образом.Формируют от источника 1 света посредством коллиматора 2 колимированный пучок света, посредством пропускания через поляризатор 4 создают в нем линейную поляризацию и освещ566203 Составитель В.БатхинРедактор Н.Бобкова Техред Л,Олийнык Корректор Т,Палий Заказ 1215 Тираж 490 Подписи 1 ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул....

Номер патента: 1566204

Опубликовано: 23.05.1990

Авторы: Воробьев, Кац, Марков, Усик

МПК: G01B 11/06

Метки: многослойной, пленки, слоев, толщины

...части можно записать в видеЗ Л = 1 ОЛ " )1 2 Л ПЕхр- КХх Ь;Ээ(8)56620 Ьх 17 лгде 1 ол ф "л фл8, К.1 / интенсивность излучения в формируемой источникомвспышке оптиче- .ского излучения,коэффициенты пропускания первого6 и второго 7 све- Отоводов и коэффициент ослабленияизлучения материалом э.-го слоя 15 Аии= ехр Полученные на каждом э-м фотоприемнике сигналы поступают в блок 4преобразования сигналов, где находится отношение видал(14) 50 для длины волныВ соответственно,В результате, одновременно каждым из фотоприемникон 3 фиксируется импульс, амплитуда которого 1 о,л; ю,л;2 ал,ПекрЕ К 1,л хо,ио,л. "л" л. ф э,л П "213э э 3.К 1 +кл. +1 Система (14) разрешима относительно Е. только в том случае, если все уравнения в ней линейно...

Номер патента: 1566205

Опубликовано: 23.05.1990

Авторы: Галушко, Ильин

МПК: G01B 11/08

Метки: диаметров, межосевого, отверстий, расстояния

...где один из них попадает на вторую прямоугольную приз му 19, проходит ее, затем проходит . исследуемьп объект 20 и приходит на второй светоделитель 11. Туда же приходит и второй прошедший пучок. На втором светоделителе 11 прошедшие пучки соединяются и образуют интерференционную картину, которая совмещается в однОй плоскости с иэображением отверстий исследуемого объекта 20. Это комбинированное иэображение уве" личивается вторым объективом 12 и . проецируется третьей 13 .и четвертой 14 Фокусирующими линзами на третий 15 и четвертый 16 фотоприемники, выходы которых электрически связаны с электронным блоком 17.Сканиронание изображений отверстий . осуществляется за счет вращения радиального растра, которое осуществляется с помощью...

Номер патента: 1566206

Опубликовано: 23.05.1990

Авторы: Бреенков, Панков

МПК: G01B 11/26

Метки: дистанционного, объекта, отклонений, угловых

...на втором объективе 5, 1 роме того, обозначенизобра 55женил 7 и 8 марок 2 и 4 коллиматора(на регистрирующем блоке 6, 71 и У,Х, и Х( - текущие координаты смещения центров изображений 7 и 8 светяки друг с другом на входной апертуреприемного объектива 5, с помощью ко"торого строят их иэображения на позиционно-чувствительном регистрирующемблоке, Измеряют изображения обеих марок на регистрирующем блоке и по измеренным координатам вычисляют углыповорота объекта относительно трехкоординатных осей, 3 ил,щихся марок 2 и 4 при угле поворотаобъекта, Х,- текущие суммарныерасстояния между центрами иэображений7 и 8, 21 - расстояние между оптическими осями объективов 1 и 3 первогои второго коллиматоров.Объектив имеет воэможность поворотта...

Номер патента: 1566207

Опубликовано: 23.05.1990

Авторы: Пуряев, Турчков

МПК: G01B 11/24

Метки: асферических, оптических, поверхностей

...плоскости контролируемого профиля 2.Способ осуществляется следующим образом,,Устанавливают контактирующий элемент 1 с отражающей полированной гшоской поверхностью с возможностью поворота вокруг оси О, и перемещения поконтролируемому профилю 2 при постоянном с ним контакте, посылают на отра"жаюптую поверхность контактирующегоэлементасветовой пучок. Отражевньй1566207 Сост авит ель В, Ко стюченк оРедактор Н,Бобкова Техред Л. Олийнык ктор М, Мак сими Заказ 1215 Подпис Тираж 4 Н о изобретениям и открытиям при ГКНТ ССС35, Раушская наб., д. 4/5 Государственного комитет113035, Москва,оизводственно-издательский комбинат Патент", г.ужгород, ул. Гагарина пучок принимают автоколлиматором 3, имеющим ось О поворота, параллельную оси 01...

Номер патента: 1566208

Опубликовано: 23.05.1990

Автор: Компанейцев

МПК: G01B 11/26

Метки: кристалла, наклона, одноосного, оптической, оси

...пучков Й фокальноиплоскости дает сложную интерференционную картину в виде коноскоиическойфигуры, которую через скрещенный анализатор с помощью линзы .Бертрана проектируют в увеличенном виде в фокальную плоскость окуляр-микрометра, Спомощью последнего наблюдают исследуемую копоскопическую фигуру пучковсвета, прошедших через соседние участки кристалла, Центрируют шкалу-перекрестие окуляр-микрометра параллельносветовым колебаниям одного из поляризаторов, совмещая одну пз изогир атемная полоса, все точки которой соответствуют тем направлениям в кристалле,по которым распространяотся лучи сколебаниями, параллельюми плоскостямпропускания в скрещенных поляризаторах) с оцной из нитей шкалы-перекрестия окуляр-микрометра афиг, 1 а),...

Номер патента: 1566209

Опубликовано: 23.05.1990

Авторы: Ершов, Михеев, Пожарский

МПК: G01B 11/26

Метки: автоколлимационное, двух, объектов, ориентации, угловой

...8 и 10,11 риэма 11 Дове перекрывает половинувыходного зрачка автоколлиматора 1 иориентирована основанием параллельноребру отражателя 12.Устройство работает следующим образом.Подсвечивают источником 2 света автоколлиматора через конденсатор 3 марку 4, расположенную в фокальной плоскости объектива 6 автоколлимато.ра 1, который формирует параллельный пучок лучей, Строят иэображение марки 4 с помощью первого объектива 8 на входном торце волоконно-оптического жгута 9 который переносит его в фоФ55 кальную плоскость второго объектива 10,В. результате нерегулярной укладки части волокон волоконно-оптического жгута 9 происходит трансфорьщрование(кодирование) светового пучка, несущего изображение марки на его выходном торце, Трансформируемый...

Номер патента: 1566210

Опубликовано: 23.05.1990

Авторы: Александрова, Левин, Леонтьева, Серегин, Цыренов

МПК: G01B 11/30

Метки: линейка, оптическая

...отслеживают положениеизображений меток 13 при перемещениикаретка 4 вдоль оси О О афокальнойсистемы, устанавливая направляющие7 и 8 дпя перемещения каретки 4 симметрично осп О Оь,Оптическая линейка работает следующим образом,1Оптическая линейка является самоповеряющейся, т,е, появляется воэможность определения погрешности исходной прямой, 2 ля этого конструкция кор-пуса 1 позволяет устанавливать его в двух положениях, отличающихая поворотом на 180 ф относительно оси афокапьной системы. В одном случае корпус 1 линейки устанавливают на опоры 10 и 11 опорными поверхностями 9, а в другой - опорными поверхностями 2, В обоих положениях корпуса 1 оптической линейкой производят измерение непрямо- линейности в одних и тех же точках поверхности,...

Номер патента: 1566211

Опубликовано: 23.05.1990

Авторы: Беляева, Смирнов

МПК: G01B 13/00

Метки: диаметров, калибр, отверстий, пневматический

...калибр, общий вид, 1 ОКалибр содержит полый корпус 1,расположенный в полости корпуса цилиндр 2 с каналами 3 на боковой поверхности, измерительйе сопла 4 и.5, расположенные двумя поясами в кор: пусе 1, чувствительный элемент сопло6 - заслонка 7, штифт 8, препятствующий повороту заслонки, пружину 9, отжимную заслонку 7 от корпуса 1,Корпус 1 выполнен ступенчатым с 20уступом 10 базирования и конусом 11на переднем конце, соответствующимвнутренней поверхности контролируемойдетали, Каналы 3 сообщают измерительные сопла 4 и 5 соответственно с циплелями 12 и 13, а канал 14 сообщаетизмерительное соппо 6 а шппелем 15,Калибр устанавливают в контролируемое отверстие до упора уступом 10 вуступ отверстия, При этом торец контролируемой детали...

Номер патента: 1566212

Опубликовано: 23.05.1990

Авторы: Белаш, Бунаков, Коваль, Лавренко

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой, эхо-импульсный

...Формирователя6 измерительного строба формируетсяпрямоугольный импульс, длительностькоторого пропорциональна измеряемойтолщине, С выхода формирователя 6 измерительного строба импульс поступает на один из входов цифрового блока, на второй вход которого поступаютВысокочастотные импульсы от кварцевого генератора 8 счетных импульсов,С цифр ов ого блока 7, содержащегосхему И 12, на которую подается сигналы от кварцевого генератора 8 и Формирователя 6 строба, и четыре двоично-десятичных счетчика 13-16, сигнал55поступает на триггеры 7-20 оперативной памяти устройства 9 сопряжения. Покоманде синхронизатора 3 информацияо текущем значении толщины перейксывается от цифрового блока 7 и,поступает на мультиплексоры 21 "24 устройства 9 сопряжения и по...

Номер патента: 1566213

Опубликовано: 23.05.1990

Авторы: Виноградов, Голубев, Дороган, Красавин, Пугин, Штерн, Щукин

МПК: G01B 21/00

Метки: движущегося, объекта, положения

...10Контролируется положение движущегося объекта 12, имеющего участокс отражающей поверхностью 13, 30Устройство работает следующим образом,Поток излучения, формируемый источпиком 1 света, через осветительныйсветовод 2 падает на поверхность дви- З 5жущегося объекта 12, При перемещенииобъекта 12 пучки света. отражаются ототражающей поверхности и через приемный световод 3 падают на фотоприемник 5, 40Максимальное значение сигнала, снимаемого с фотоприемника 5, запоминается пиковым цетектором 8, входящимв блок 7 обработки сигнала, При достижении сигнала на выходе пикового 45детектора 8 заданного значения срабатывает ампглтудный дискриминатор 9,При перемещении отражающей поверхности 13 по ходу напраления движенияобъекта 12 пучки света...

Номер патента: 1566214

Опубликовано: 23.05.1990

Авторы: Клотиньш, Крейцбергс, Орлов, Штернберг

МПК: G01B 21/02, G02F 1/00

Метки: гетеродинный, интерферометр, лазерный, модулятор, электрооптический

...имеет вид где Е Е - максималыие величиныхв усклярных: компонентовэлектрического поля вплоскости чертежа илерпендикулярно плоскости чертежа;8 - фазы комонент Е, ЕЫ - оптическая частота;- время.515662 4 6Модулятор 10 характеризуется мат- а азимутальный угол модулятора равенрицей Джонса 4) . и лежит между плоскостями поляри 1 ИНзации первого 3 и второго 4 пучков,е О На выходе, модулятораО частота.0-е (2)5первого 3 и второго 4 пучков сдвинута на величину 2 й соответственно,где Я- частота врещеиия оптической вверх и вниз по отношению к частотеоси, входного пучка;+(сд 2 й)1 3 ,2 Ц " е1,"Е +(Ю1 3 1291 " " Я (3)0 -е Е есУсловия для интерпретации и Фото- ствующие матрицы Джонса равны:детектирования первого и второго пуч- для анализатора 6ков...

Номер патента: 1566215

Опубликовано: 23.05.1990

Автор: Сибирцев

МПК: G01B 21/22

Метки: угломерное

...направления, расположенные симметрично относительно центра диска, третий и четвертый диаметральные оптроны измеряемого направления, расположенные симметрично относительно центра диска, задающий ге.ьератор, усилитель-преоб-. разователь импульсов оптронов, блок счета и регистрации, о т л и ч а ю - щ е е, с я тем, что, с целью повышения точности угловых измерений, в него введены четыре Формирователя середины импульса оптрона по переднему и заднему фронтам, два Формирователя импульсаа сер едкж ди аметр альк х оптронов, два формирователя импульса середины диаметральных оптронов на половину оборота диска, счетный триггер и КБ-триггер, в иске выполнена вторая щель диаметрально к первой, прямой выход КБ-триггера соединен с первым входам блока...

Номер патента: 1566219

Опубликовано: 23.05.1990

Авторы: Ульянов, Урицкий, Фридман

МПК: B66C 13/46, G01B 5/24

Метки: наклона, объекта, угла

...5-7. Гаситель колебанийжидкости установлен под перемычкой4 и выполнен в виде дросселя 12 ссимметрично расположенными седлами13 и плавающим клапаном 14,Над перемычкой 3 расположена дополнительная полость 15, сообщеннаяканалом 16 с полостью 2. В полости3515 установлен сильфон 17, Корпус 1экранирован и заземлен, Дроссель 12выполнен с вентилем 18,Датчик питается высокочастотнымнапряжением, при этом блок 8 сигнализирует направление отклонения сполиспаста и блокирует механизм крана при чрезмерном его отклонении.Устройство работает следующим 45образом,При наклоне полиспаста наклоняется корпус 1, при этом газовый пузырек 1.1 смещается относительно обкладок 5-7 и изменяется емкость50конденсатора между обкладками 5, 7и 6, 7, при этом блок 8...

Номер патента: 1567863

Опубликовано: 30.05.1990

Авторы: Похмельных, Прохоров

МПК: G01B 5/14

Метки: зазора

...3 и 4. имеющие параллельные продольные оси и возможность поворота вокруг них. Узел 2 поворота обеспечивает поворот калиброванных пластинок 3 и 4 в противофазе (в противоположных направлениях) друг относительно друга. С другой стороны обоймы 1 имеется отсчетный узел 5 для регистрации величины угла поворота калиброванных пластинок 3 и 4.Устройство работает следующим образом.Перед измерениями калиброванные пластинки 3 и 4 устанавливаются в исход. ное положение, характеризующееся тем, что они лежат в одной плоскости. При этом отсчетный узел 5 должен показывать нуле вое значение, соответствующее величине зазора, равное толщине а калиброванных пластинок 3 и 4 В таком положениикалиброванные пластинки 3 и 4 вводятся в изм ряемый зазор 6,...
