F16F 1/08 — конические

Номер патента: 35874

Опубликовано: 30.04.1934

Автор: Ханин

МПК: B61F 5/06, B61F 5/20, F16F 1/08 ...

Метки: вагонов, железнодорожных, кузовов, подвешивания, тележечных

...жестком ложе тележки устанавливаются патроны, образующие гнездадля серии конических пружин 1. Припомощи конических пружин, имеющихширокие основания, предполагаетсядостигнуть: 1) устойчивости вагона в отношении боковых толчков и надежногопротиводействия пружин боковым сдвигам и 2) спокойствия хода вагона, в видуразнородного ритма колебаний отдельных витков пружин.(33 строй ства для подв т К авторскому свидете 1931 гВерхний надрессорный брус свободно устанавливается на верхушках пру. жин помощью выступающих патронов, входящих внутрь витков.Боковые толчки на закруглениях и крестовинах амортизируются свободным качанием надрессорного бруса и находящегося над ним кузова, для каковой цели между надрессорным брусом и рамой тележки...

Номер патента: 64379

Опубликовано: 01.01.1945

Автор: Боголюбов

МПК: B60G 11/14, F16F 1/08

Метки: рессора

...помещенной между ними упругой опорой, причем внешние концы пружин стянуты центральным стержнем, не являются новыми.Отличие предложенной конструкции состоит в применении спиральных пружин, обращенных своими основаниями к разделяющей их опоре, с целью повышения боковой устойчивости рессоры, причем сама опора выполнена в виде кольца с упругой внутренней периферией.На чертеже фиг. 1 изображает вид рессоры сверху, фиг. 2 - боковой вид рессоры, фиг. 3 - опору пружинв плане и фиг. 4 - боковой вид той же опоры с частичным разрезом,Основание рессоры состоит из нескольких ограничителей 1 и двух гнезд 2, связанных между собой точечной сваркой. Ограничитель представляет собой пластинку, у которой вырезава центральная часть и сделаны радиальные...

Номер патента: 272203

Опубликовано: 01.01.1970

Авторы: Иностранцы, Иосеф, Федеративна

МПК: F16F 1/08

Метки: патентноj», т1хнячш, •п

...вергается лишь пластической дередмет изобретени 1. Фрикционная тренние и наружпь 15 верхностями сопр тем, что, с целью сти, угол конуснос полнен меньшим кольца. 20 2, Г 1 ружина погол конусности в угла конусности н на 1.Изобретение относится к ооласти транспортного машиностроения.Известна фрикционная пружина, состоящая из замкнутых наружных и внутренних колец с коническими поверхностями соприкосновения, имеющими одинаковый угол конусности.Предлагаемая фрикционная пружина отличается от известной тем, что угол конусности внутреннего кольца выполнен меньшим угла конусности наружного кольца, при этом раз. ница углов конусности составляет приблизительно 1.Это уменьшает нагрузки на торцах наружных колец и повьппает ее долговечность,На чертеже...

Номер патента: 280111

Опубликовано: 01.01.1970

МПК: F16F 1/08

Метки: 280111

...колец 5 и 6 выполненопадпгсом Р,20 Высота внутреннего конуса /, внешнего кольцсвого конусного диска 1 выполнена по расчету, а высотавнутреннего конуса внутреннегокольцевого конусного диска 2 выполнена, например, несколько больше, чем . Для созда 25 ния опоры пружины при выборе хода се намаксимальную величину и для ограниченияперемещения кольцо 3 имеет высоту Н например, несколько большую высоты Н 2 кольца 5,З 0 Для использования предлагаемой пружины280111 Предмет изобретения 5 4 Составитель В, ХолодковаТскред Л. Я. Левина Корректор Н. Л. Бронская Редактор Б. Федотов Подписное Тцра,ж 480 Заказ 6807 ЦНИИПИ Комитета по делаьи изобретений и открытий при Совет 1 е Миивстров СССР Москва, Ж, Раушсная иаб., д, 4/5Областная типография...

Номер патента: 303460

Опубликовано: 01.01.1971

Авторы: Горфинкель, Нистратов, Сафронов

МПК: F16F 1/08

Метки: кольцевая, пружина

...давлений.Предлагаемая пружина отличается от 3- всстных тем, что наружное, кольцо выпол,ено с площадью сечения в два-три раза превышающей площадь сечения внутреннего кольца.При таком увеличении площади наружного кольца при одних и тех же габаритных размерах пружины и одинаковой суммарной толщины внутреннего и наружного кольца, можно увеличить нагрузочную способность пружины в 1,5 - 2 раза и в десятки раз увеличить долговечность колец на усталость. Это объясняется тем, что предел усталости наруж ного кольца, работающего на растяжение, в несколько раз меньше предела усталости внутреннего кольца работающего на сжатие. На чертеже схематично изображена описываемая кольцевая пружина.Пружина содержит наружные 1 и внутренние 2 кольца, опорные...

Номер патента: 312091

Опубликовано: 01.01.1971

МПК: F16F 1/08

Метки: всесоюгиая, пдтг1, рахмановиб

...увеличении деформаций. редмет етения Виброизоли25 резиновых копомещены уптем, что, сжесткости,нии деформа30 ны в виде р рую нусн руги целью увели ций, езино е кольца круглог ентрически на ко ец 1 и 2 так, что разме- поверхими, г Изобретение относится к области машиностроения.Известны виброизолирующие опоры, состоящие из фигурных колец, между которыми помещены упругие элементы. Однако эти опоры не обеспечивают переменной жесткости, увеличивающейся при возрастании деформаций.Предлагаемая виброизолирующая опора отличается от известных тем, что ее упругие элементы выполнены в виде резиновых колец, концентрично расположенных между конус- ными поверхностями, а конусные кольца соединены телескопически и связаны направляющим стержнем,...

Номер патента: 358559

Опубликовано: 01.01.1972

Автор: Михин

МПК: F16F 1/08

Метки: гофрированная, конусная, пружина

...контуре пружины отсутствует и увеличивается линейно по ширине кольца, достигая наибольшего значения на внутреннем контуре. Высота всех 10 гофр постоянная по ширине кольца пружины, поэтому при ее сжатии касание опорных поверхностей происходит по образующей гофр и число линий касания равно удвоенному количеству гофр. Гофры имеют волнистый про филь. Растяжение материала кольца-заготовки при изготовлении является принципиальным недостатком этих гофрированных пружин, Кроме того, отмечается небольшой прогиб пружин равный 5 - 10 толщинам материа ла заготовки.Предлагаемая гофрированная пружина отличается тем, что гофры имеют в перпендикулярном к ним сечении форму равнобедренного треугольника, а их высота пропорциональна 25 расстоянию от...

Номер патента: 383922

Опубликовано: 01.01.1973

Автор: Цуркан

МПК: F16F 1/08

Метки: 108удк, 4(088, amp, ека, зкаят, кgt, кл, малм, пк, хксал-•——, я"-г&deg

...друга на некоторый угол,На фиг.показана предлагаемая пружина; 15 на фиг. 2 - 4 - варианты ее изгибов; на фиг. 5 - пружина, установленная в гнездо; на фиг. 6 - разрез по А - А на фиг, 5.Для получения определенного вида характеристики нагружения предлагаемой пружи ны ее изгибы могут иметь различную форму (см, фиг,- 4). В одной пружине могут сочетаться изгибы одной формы с одинаковой высотой (см. фиг. 1) и разновысокие изгибы различной формы (см. фиг. 4). Длина пружп ны Е и количество ее изгибов оказывают существенное влияние на вид характеристики нагружения, Однако основным правилом выбора длины пружины является равенство Е=лй, где В - диаметр рабочего гнезда. 30 Для предотвращения перехлеста смыкающихся концов пружины, изготовленной из...

Номер патента: 427188

Опубликовано: 05.05.1974

Авторы: Алимов, Дунаев, Перов, Сидоров

МПК: F16F 1/08

Метки: амортизатор

...предлагаемый амортизатор; на фиг. 2 - то же, разрез по А - А на фиг, 1; на фиг. 3 - один из вариантов конструктивного выполнения амортизатора.Амортизатор содержит коническую пружину 1, демпфирующце элементы 2, выполняющие одновременно функции капиллярного насоса. Демпфцрующис элементы установлены с натягом по отношению к внутренней поверхности пружины, образуя по всей ее длине паропроводящий канал 3. Пружина выполняет функции тепловой трубы. Жидкость в испарителе 4, превращаясь в пар под действием тепла, выделяемого аппаратом 5, переносит тепло по паропроводящему каналу 3 в конденсатор б, который, контактируя посредством опорной шайбы 7 с основанием 8, передает ему тепло.Таким образом, амортизатор обеспечивает качественную...

Номер патента: 463825

Опубликовано: 15.03.1975

Автор: Рахманов

МПК: F16F 1/08

Метки: виброизолирующая, опора

...виброизолирующая опора, содержащая два конусных кольца и упругий элемент, выполненный в виде концентрично расположенных между конусными поверхностями двух резиновых колец, Опора обладает переменной жесткостью и обеспечивает гашение колебаний в вертикальном направлении. 10С целью обеспечения виброизоляции в горизонтальном направлении в предлагаемой опоре резиновые кольца имеют в сечении разные диаметры, а конусные кольца установлены с радиальным зазором один относительно другого,На чертеже изображена описываемая опора. Она содержит два конусных кольца 1 два резиновых кольца 3 и 4, которые и в сечении разные диаметры, Конусные к установлены с радиальным зазором оди носительно другого так, что обеспечив возможность гашения колебаний в гор...

Номер патента: 551464

Опубликовано: 25.03.1977

Авторы: Долин, Дунаев

МПК: F16F 1/08

Метки: амортизатор

...продольный разрез,Он содержит опорные фланцы 1, пустотлый упругий элемент 2 в виде сильфона, вполости которого размещены теплоноситель3 и капиллярный,насос - в виде сплошногопористого слоя 4, нанесенного на внутреннкяоповерхность сильфона 2 и центрального стержня 5 из упруго-эластичного пористого материала, связанного с опорными фланцами 1, ипружину 6, обхватывающую стержень,Сильфон может быть выполнен из нержавеющей стали, Эластичный пористый слойиэ ткани или другого подобного материала.Стержень - из металлической упругойсетки,поверхность проволоки которой должна бытьсмачиваема теплоносителем.Амортизатор - тепловая труба функционтерует следующим образом.Сильфон 2, деформируясь, как упругоэластичный элемент, воспринимает...

Номер патента: 615295

Опубликовано: 15.07.1978

Автор: Ломаев

МПК: F16F 1/08

Метки: пружина

...от центра к периферии, а вершины гофр выполнены в виде части цилиндрической поверхности.На фиг. 1 изображена описываемая пружина в плане; на фиг, 2 то же, вид сбоку.Пружина изготовлена из тонкостенной цилиндрической обечайки или прямоуголы ной ленты, ширина которой не более 1/6 длины наружного диаметра пружины, сгофрированными по всему диаметру или по всей длине на равнобедренные чреугодьники с вершинами 1. Сгофрированная прямоугольная лента;сйорачивается в цнлиндр и сжимается с одного из торцов. При этом обеспечивается коническая форма за счет растяжения гофр по одному торцу н сжатие их по другому при одинаковой величине сторон гофр в любом перпендикулярном к ним сечении.При приложении нагрузки пружина сжимается, силы...

Номер патента: 894257

Опубликовано: 30.12.1981

Автор: Гал

МПК: F16F 1/08

Метки: конусная, пружина

...собой дополнительными гофрами, образующие которых перпендикулярны образующим основных гофр.На фиг. 1 изображена конусная пружина, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Конусная пружина изготавливается изпрямоугольной тонкостенной стальной ленты путем штамповки. Сгофрированная прямоугольная лента соединяется в виде цилиндра и сжимается с торцов под действием внутренних сил, возникающих в результате образования гофр. Пружине обеспечивается двухсторонняя коническая форма за счет растяжения гофр в центральной части пружины и сжатия гофр по торцам вследствие действия напряжений от наклонных гофр.Конусная пружина содержит гофры 1 и 2, которые в перпендикулярном к ним сечении имеют форму равнобедренного треугольника.Гофры 1 и 2...

Номер патента: 911065

Опубликовано: 07.03.1982

Автор: Храпов

МПК: F16F 1/08

Метки: кольцевая, пружина

...на фиг. 2 - наружное кольцо пружины; на фиг, 3 - характеристика кольцевой пружины.Кольцевая пружина содержит наружные кольца 1 и внутренние кольца 2, при этом взаимодействующие между собой поверхности колец 1 н 2 выполнены из сопрягающихся между собой радиусом г на дуге а кони.ческих участков 3 и 4 с убывающим угломнаклона 7.5Кольцевая прУжина работает следующимобразом.При осевом нагружении пружины внешними или внутренними силами кольца 1 и 2смещаются один относительно другого искользят по коническим участкам 3 с утломнаклона 11, при этом наружные кольца 1растягиваются по диаметру, а внутренние 2 -сжимаются, При этом характеристика пружины линейно возрастающая. При дальнейшем 5нагружении пружины кольца 1 и 2 перемещаются и скользят по...

Номер патента: 1025934

Опубликовано: 30.06.1983

Авторы: Бельтюкова, Николаев

МПК: F16F 1/08

Метки: винтовая, замкнутая, пружина

...овала, навнта в виде кону-20са.На фиг. 1 изображены витки пружиныпод нагрузкой Р; на фиг. 2 - пружинапод нагрузкой Р, общий вид; на фиг, 3 упругая характеристика пружины, где1 - зона резонансных частот пружины, 252 - зона внереэонансных частот Пружины.Замкнутая винтовая пружина содержитвитки 1 в форме овала и навита в видеконуса.ЗОПружина работает следующим образом. При действии нагрузки Р на амортизируемый элемент (не показан) внутренняя половина пружины работает на сжатие, а наружная - на растяжение, при этом уголуменьшается. В случае равенства м = О, каждый виток 1 пружины работает на изгиб. При знакопеременных нагрузках на амортизируемый элемент устанавливают две пружины.По окончании действия нагрузки Р пружина, а следовательно,...

Номер патента: 1113604

Опубликовано: 15.09.1984

Авторы: Зуев, Ковырзин

МПК: F16F 1/08

Метки: жесткости, компенсатор

...внутри магнита, а усилие вза -имодействия между ними выбрано равным или меньшим сил трения в направляющих.На фиг. 1 представлена схема компенсатора жесткости 1 на фиг. 2силовая характеристика подвески.Компенсатор жесткости содержитсферический якорь 1, жестко закрепленный посредством штока 2 на основании 3, и магнит 4, неподвижнозакрепленный на пол зуне 5. Магнит 4 выполнен в виде сферы, содержащей набор магнитов 6, установленных неподвижно в диамагнитном материале. Ползун 5 расположен в подпятнике 7 и прижимается к нему с помощью пружины 8 и тормозной колодки 9. Подпятник 7 установлен на виброиэолируемом объекте 10 и прижимается к нему при помощи пружины 11 и шайбы 12. Объект 10 соединен с основанием 3 упругими элементами 13....

Номер патента: 1173084

Опубликовано: 15.08.1985

Автор: Глядков

МПК: F16F 1/08

Метки: конусная, пружина, сжатия

...два усеченных конуса, соединенных малыми 20 , основаниями.Выступы 2 пружины установлены в заточку 4 корпуса на опорную плоскость (не обозначена), выступы 3 в заточку подвижной опоры 5.на опор ную плоскость (не обозначена), При этом выступы 2 условно образуют один усеченный конус, а выступы 3 другой усеченный конус. Оба конуса обращены друг к другу малыми основа- Зп ниями. Выступы 6 расположены в центре пружины, и при ее сжатии этот центр сохраняется. Лишь в крайнем сжатом положении, когда,продольная ось проволоки пружины с,ановится плоской кривой, выступы 2,3 и 6 также располагаются в одной плоскости.Стык 7 проволоки располагается на выступах 2 или 3,Пружина работает следующим образом.При нагружении пружины усилием Р происходит...

Номер патента: 1190111

Опубликовано: 07.11.1985

Автор: Наследов

МПК: F16F 1/08

Метки: виброизолятор

...которых обращены другк другу и заключены в кольцевую обойму 2,состоящую из двух крепежных фланцев 3,распорную втулку 4, проходящую через отверстие обоймы 2, демпфирующее устройство, расположенное в отверстии обоймы 2,включающее фрикционную втулку 5 с опорным фланцем 6, поджатую к наружной поверхности распорной втулки 4 пружиннымикольцами 7 и образованную по крайней мере тремя секторами с зазорами между ними, 20и пружины 8, взаимодействующие с фланцем 6 и прижатых основаниями коническихпружин 1 к опорной шайбе 9, Пружины 8выполнены коническими, а диаметр их меньшего основания больше диаметра фрикционной втулки 5.Виброизолятор работает следующим образом,При воздействии нагрузки параллельно оси виброизолятора вне области резонанса, где...

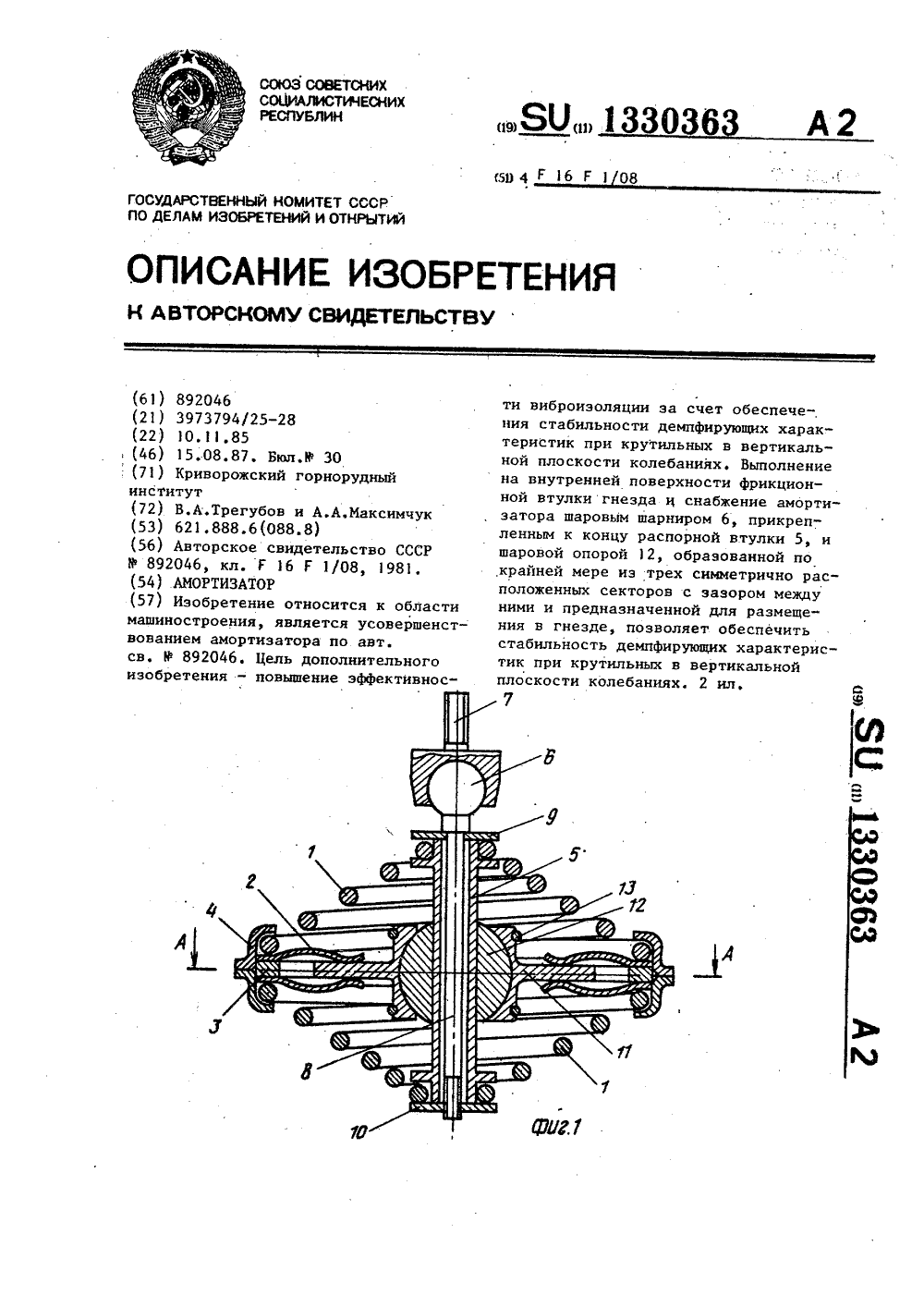

Номер патента: 1330363

Опубликовано: 15.08.1987

Авторы: Максимчук, Трегубов

МПК: F16F 1/08

Метки: амортизатор

...втулка 5, кконцу которой прикреплен шаровой шарнир 6, имеющий соединительный резьбовой палец 7 Крепление шаровогошарнира 6 обеспечивается стяжнымвинтом 8, взаимодействующим с упорной9 и реэьбовой 10 шайбами, которыеодновременно фиксируют на распорнойвтулке 5 малые витки конических пружин 1. Амортизатор содержит фрикционную втулку 11, которая имеет на внутренней поверхности гнездо (не обозначено), и снабжен шаровой опорой 12,образованной по крайней мере иэ трехсимметрично расположенных секторов сзазором между ними и предназначеннойдля размещения в гнезде. Фрикционнаявтулка 11 и шаровая опора 12 выполнены каждая из трех секторов с зазорамимежду ннми, симметрйчно расположенными относительно вертикальной осиамортизатора, и стянуты...

Номер патента: 1567811

Опубликовано: 30.05.1990

Авторы: Гурович, Наследов

МПК: F16F 1/08

Метки: виброизолятор

...достаточно малы, меньше величин зазоров 8,9 и 10, как при осевом, так и при радиальном направлении воз действия, демпфирующее устройство не работает, фрикционные втулки 4 и кольцо 6 не перемещаются и, следовательно, не создают трения, а устройство представляет собой упругий амортиза тор без трения. Жесткость устройства определяется при этрм только жесткостью равночастотных конических пружин 2.При приближении к резонансу отно 50 сительные перемещения элементов конструкции возрастают и с некоторого момента становятся больше величины зазоров 10 или 8,9 в зависимости от направления воздействия. С этого момента начинают перемешаться с трением фрикционная втулка 4 и фрикционное кольцо б. За счет трения осуществляется рассеивание...

Номер патента: 1670222

Опубликовано: 15.08.1991

Автор: Рахманов

МПК: F16F 1/08

Метки: виброизолирующая, опора, рахманова

...для виброизоляции различных объектов, например тяжелого оборудования, станков, стендов машин и механизмов.Цель изобретения - повышение виброизолирующей и нагрузочной способности путем соответствующего выполнения упругого элемента,На фиг,1 изображена виброизолирующая опора, продольный разрез,Виброизолирующая опора содержит основание 1, конусное кольцо 2 и установленный между ними упругий элемент 3. Торец 4 последнего, обращенный к конус- ному кольцу 2, в поперечном сечении представляет собой трапецию, На торце 4 до большего основания 5 трапеции и на противолежащем торце 6 упругого элемента 3 выполнены соответственно кольцевые проточки 7 и 8. Возможно смещение кольцевых проточек 7 и 8 противолежащих торцов 4 и б друг относительно...
