Номер патента: 632832

Опубликовано: 15.11.1978

Авторы: Зыков, Климов, Коптев

МПК: F15B 9/04

Метки: привод, следящий, электрогидравлический

...корректирующийблок, включенный между выходом задатчика скорости поворота нагрузки и вторым входом сумматора.Такое изменение структуры приводаприводит к тому, что коэффициент пере- ЗО дачи по каналу задающей скорости из632832 формула изобретения НИИПИ Заказ 6530/29 Тираж 876 исно тная,4 иал ППП Патен Ужгород, ул меняется пропорционально изменению передаточного числа силовой цепи привода. В результате этого повышается точность работы приводаза счет лучшейкомпенсации скоростной составляющейошибки слежения.Схема .предлагаемого следящего привода представлена на чертеже.Привод содержит гидроцилиндр 1,шарнирно связанный с оснсванием 2нагрузки 3 и имеющий гидравлическуюсвязь с управляющим гидронасосом 4. 10Нагрузка 3 вращается вокруг...

Номер патента: 634018

Опубликовано: 25.11.1978

Автор: Казин

МПК: F15B 21/00, F15B 5/00

Метки: гидрореле

...пружиной 14и гайкой 15, Канал 3 выполнен на торцовой поверхности первой камеры 16, канал 4 - на боковой поверхности камеры16. Мембрана 6 расположена в камере17 и делит ее на две полости 18 и 19,в первой из которых выполнено сопло,связанное с выходом (каналом) 8.Гидрореле работает следующим образом,Гидрореле врезается в магистраль,подводящую жидкость при помощи канала.3 и посредством каналов 4 и 9 подсоединяется к обслуживаемому техническому объекту, выходной канал 8 подсоединяется к сливу, затем создается необходимое запорное усилие при помощи пружи ны 1 и гайки 15. Гидрореле включается в работу путем оттягивания штока 5вручную, после чего оно автоматическиподдерживается включенным, так как мембрана имеет большую площадь, которая 2...

Номер патента: 635293

Опубликовано: 30.11.1978

Автор: Ремизович

МПК: F15B 1/26

Метки: бак, гидросистемы

...например полиэтилена.Емкость 1 снабжена фильтром 13, исклю чающим попадание в жидкость механических частиц из воздуха. На вспомогательной емкости 3 установлены пробка 14 для обеспечения наддува полости 4 неабсорбируемым жидкостью газом и отстойник 15 со 15 спускной пробкой 16 для слива рабочей жидкости. Емкости 1 и 3 являются сообщающимися сосудами, в которых уровни рабочей жидкости колеблются от номинального уровня 12 до уровня 17 (в емкости1) и 20 уровня 18 (в емкости 3) .Бак работает следующим образом.Исходному положению гидросистемы соответствует номинальный уровень 12 рабочей жидкости, при этом газовая полость 4 25 емкости 3 заполнена газом, и давление в ней равно атмосферному. После включения гидросистемы рабочая жидкость из...

Номер патента: 635294

Опубликовано: 30.11.1978

Автор: Шиманович

МПК: F15B 3/00

Метки: гидравлический, усилитель

...камере 4 слива, и пары основных сопл 5 и 6, расположенных в камере 7 нагнетания, с общей для всех сопл заслонкой 8. В камере 4 слива расположены дополнительные пары сопл 9, 10 и 11, 12, а в камере 7 нагнетания дополнительные пары сопла 13, 14 и 15 и 16. Заслонка выполнена с возможностью перемещения в трех взаимно перпендикулярных плоскостях и установлена на упругом подвесе, образованном мембраной 17, которая служит одновременно перегородкой между камерой 4 слива, соединенной со сливом каналом 18, и камеройнагнетания, соединенной с источником давления каналом 19.Гидравлический усилитель работает сле- дующим образом,жидкость от источника даеся через канал 19, камерусопла в этой камере, напримрез сопла в камере 4 слива,ло 2, и попадает на...

Номер патента: 635295

Опубликовано: 30.11.1978

Авторы: Бурмистров, Остапенок

МПК: F15B 9/00

Метки: гидросистема

...В магистрали 26 0 установлен тормозной клапан 28.Г3Слив рабочей жидкости из гидросистемы осуществляется по магистрали 29. Гидросистема снабжена предохранительным клапаном 30. Управление потоком рабочей жидкости от источника давления осуществляется при помощи рукояток 31, 32 регулятора давления 4.Гидросистема работает следующим образом.Насос 2 из бака 1 подает рабочую жидкость по магистрали 23 к распределителю 8, При нейтральном положении золотника распределителя 8 рабочая жидкость, нагнетаемая насосом 2, сливается в бак 1 по магистрали 29.При нажатии на рукоятку 31 рабочая жидкость поступает к торцу 6 золотника распределителя 8, а при нажатии на рукоятку 32 - к торцу 7. При этом золотник распределителя 8 перемещается в соответствующее...

Номер патента: 635296

Опубликовано: 30.11.1978

Авторы: Буяльский, Домрачев, Таурит

МПК: F15B 9/06

Метки: привод, следящий

...2 в среднем положении, кинетическая энергия струи распределяется между торцовыми камерами 7 и 8гидравлического следящего золотника 5 поровну и давления в торцовых камерах 7 и 8равны между собой. Плунжер 6 неподвижен, занимает среднее положение, а следовательно, неподвижен и исполнительный гидроцилиндр 16,При смещении щупа 20 относительношаблона 21 происходит смещение заслонки19 из нейтрального положения относительнопневматических сопл 17 и 18 сигнала рассогласования, вследствие чего зазоры междупоследними и заслонкой 19 перераспределяются,Если перемещение щупа 20 происходит,например, вправо, то заслонка 19 также перемещается вправо. При этом зазор междузаслонкой 19 и пневматическим соплом 17увеличивается, а зазор между заслонкой...

Номер патента: 635297

Опубликовано: 30.11.1978

Авторы: Вороненко, Кабаков, Мацак, Мешков, Чупраков

МПК: F15B 9/07

Метки: сервомеханизм, электрогидравлический

...электромеханический преобразователь 1, двухщелевой гидрораспределитель 2 типа сопло - заслонка, сообщенный с нагнетательной магистралью 3, исполпительный гидродвигатель 4, связанный посредством пружины 5 обратной связи с заслонкой 6. Рабочие полости 7 и 8 исполнительного гидродвигателя 4 сообщены управляющими гидролиниями 9 и 10 с сопла ми 11 и 12 гидрораспределителя 2. Сливные гидролинии 13 и 14 сообщают управляющие гидролинии 9 и 10 со сливной магистралью 15. Подпорные элементы выполнены в виде нерегулируемых гидравлических дросселей 10 16 и 17 и установлены соответственно в сливных гидролиниях 13 и 14.Работает электрогидравлический сервомеханизм следующим образом.Давление питания подводится к гидрорас пределителю 2. Поступая в сопла...

Номер патента: 635298

Опубликовано: 30.11.1978

Авторы: Головашкин, Коваленко, Мосунов

МПК: F15B 11/04

Метки: привод, реверсивный

...17 в аккумулятор 19. Давление и объем жидкости в этом аккумуляторс возрастают до тех пор, пока усилие, действующее па левый торец золотника 10 не превысит усилия фиксатора 11 и сопротивления трения золотника 10 о корпус. В это время давление в аккумуляторе 18 оказывается равным давлению в гидролинии 13. Под действием возросшего давления золотник 10 перемещается вправо и стопорится фиксатором 11, вытесняя при этом жидкость из правой управляющей полости золотника 10 в аккумуляторе 18. Давление в аккумуляторе 18 возрастает, но остается меньше давления в аккумуляторе 19. После перемещения в противоположную сторону золотника 10 жидкость под действием изоыточного давления вытесняется из обоих аккумуляторов в гидролинию 13, а жидкость,...

Номер патента: 635299

Опубликовано: 30.11.1978

Авторы: Водопьянов, Зюбин, Краснянский

МПК: F15B 11/22

Метки: делитель, дроссельный, потока

...на сливе гидродвигателей 4 и 5.Рабочая среда подводится к делитетока от насоса 21 по магистрали 22.ЗО пусе выполнены отверстия 23 и 24,НПО ЗакТираж 876 ипография, пр. Сапунова, 2 3ющие с кромками 25 и 26 проточек 9 и 10 золотникового распределителя 8 переменные дроссели. Отверстия 23 и 24 связаны с рабочими полостями 27 и 28 гидродвигателей 4 и 5 магистралями 29 и 30. Сливные полости 31 и 32 гидродвигателей 4 и 5 соединены с отверстиями 17 и 19 магистралями 33 и 34, отверстиями 18 и 20 соединены магистралями 35 и 36 с баком 37,Делитель потока работает следующим образом.При подводе рабочей среды от насоса 21 к корпусу по магистрали 22 в отверстиях 23 и 24 устанавливается давление, соответствующее нагрузкам на гидродвигатели 4 и 5. При...

Номер патента: 635300

Опубликовано: 30.11.1978

Авторы: Байкалов, Дмитриев, Каверзин

МПК: F15B 13/02

Метки: жидкости, рабочей, регулятор, температуры

...1 установлен в магистрали 24, а охладитель 2 - в магистрали 25. Золотник 4 установлен так, что в среднем положении он перекрывает проточки 26, 27, связанные соответственно с магистралями 24 и 25, и открывает проточку 28, связанную с магистралью 29. Рабочая жидкость сливается по магистралям 24, 25 и 29 в бак 30.Регулятор работает следующим образом.При оптимальной температуре рабочей жидкости в магистрали 8 регулирования суммарные усилия, определяемые перепадами давлений на дросселях 7 и 13, воздействующие на торцы 9, 10 и 11, 12 золотника 4, уравновешены, и подпружиненный золотник 4 находится в нейтральном положении. В этом случае рабочая жидкость из проточки 28 сливается в бак 30 по магистрали 29, минуя подогреватель 1 и охладитель...

Номер патента: 635301

Опубликовано: 30.11.1978

Авторы: Гольдфедиб, Додин, Казанцев, Цукерман

МПК: F15B 15/22

Метки: гидроцилиндр, конце, поршня, торможением, хода

...через отверстие 13, выполненное в 20 стенке гпдроцилиндра на расстоянии отвнутренней поверхности крышки цилиндра, равном сумме длины поршня и максимальной расчетной длины тормозного пути. В канале 12 установлены обратный клапан 14 и регулируемый дроссель 15. Пружинная полость 9 соединена с магистралью б каналом 1 б, в котором установлены регулируемый дроссель 17 и обратный клапан 18., Мо 736 Тираж 922 комитета СССР по делам изобретений осква, Ж, Раушская наб., д. 4/5 аз 2207/22 И НПО Государственног 113035, Подписнооткрытий афия, пр. Сапунов Гидроцилиндр с торможением поршняв конце хода работает следующим образом,В исходном положении золотник 7 поддействием пружины 8 находится в крайнемправом положении, поршень 2 со штоком 3 5также...

Номер патента: 635302

Опубликовано: 30.11.1978

Авторы: Гуськов, Зеленый, Романчик, Скойбеда, Тышкевич, Яцкевич

МПК: F15B 15/26

Метки: силовой, цилиндр

...причемверхний поршень 12 муфты служит днищемпоршневой полости 4 цилиндра. Нижнийнажимной поршень 13 фиксируется от поворота в корпусе шпонкой 17.Силовой цилиндр работает следующимобразом.При отсутствии давления в полостях 4 и5 силового цилиндра дно стакана 15 прижато нажимными пружинами 11 к диску 8. Этоисключает проворачивание винта 7 относительно штока 3 и перемещение последнеговдоль корпуса под действием приложеннойк нему осевой силы,Для перемещения поршня 2, например,вверх, в поршневую полость 5 подают рабочее давление, которое, перемещая верхний0 поршень 12 муфты 10 совместно с ее ниж635302 Заказ 2061/12 пография пр. Сапунов 3ним поршнем 13 и стаканом 15 вниз, сжимает пружины 11 и тем самым разблокирует диск 8 и винт 7. При этом...

Номер патента: 635303

Опубликовано: 30.11.1978

Автор: Менакер

МПК: F15B 15/26

Метки: механический, тормоз

...с коническим участком, сопряженным с коническим концом втулки.На чертеже изображен предложенныйтормоз, продольный разрез.10 Механический тормоз включает корпус 1цилиндра, выполненный с цилиндрическим участком 2 и коническим участком З.В корпусе 1 установлена на штоке 4 втулка 5.Конический конец втулки 5 размещен в ко ническом участке 3 корпуса 1, а другой конец связан с поршнем 6 и контактирует с торцом цилиндрического участка 2 корпуса 1 посредством пружин 7.Работа механического тормоза осуществ ляется следующим образом.Для перемещения штока 4 в участок 2корпуса 1 подают давление по стрелке А, начинает перемещаться поршень 6, который сжимает при этом пружины 7 и одновремен но перемещает втулку 5. Таким образомпроисходит...

Номер патента: 635304

Опубликовано: 30.11.1978

Авторы: Казаков, Клейман, Леонович, Петров

МПК: F15B 19/00

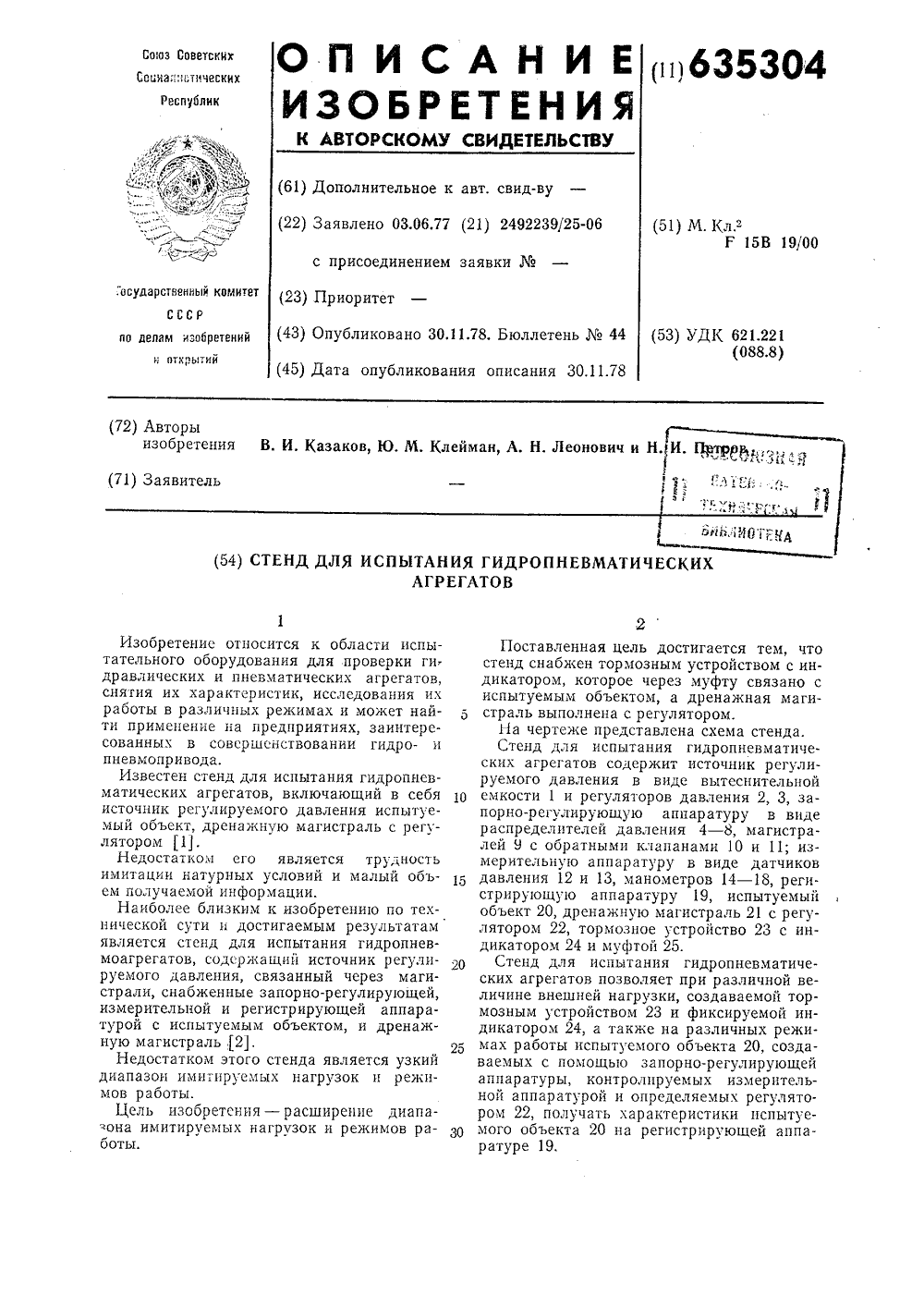

Метки: агрегатов, гидропневматических, испытания, стенд

...что стенд снабжен тормозным устройством с индикатором, которое через муфту связано с испытуемым объектом, а дренажная магистраль выполнена с регулятором.На чертеже представлена схема стенда.Стенд для испытания гидропневматических агрегатов содержит источник регулируемого давления в виде вытеснительной емкости 1 и регуляторов давления 2, 3, запорно-регулирующую аппаратуру в виде распределителей давления 4 - 8, магистралей 9 с обратными клапанами 10 и 11; измерительную аппаратуру в виде датчиков давления 12 и 13, манометров 14 - 18, регистрирующую аппаратуру 19, испытуемый объект 20, дренажную магистраль 21 с регулятором 22, тормозное устройство 23 с индикатором 24 и муфтой 25.Стенд для испытания гидропневматических агрегатов позволяет...

Номер патента: 635305

Опубликовано: 30.11.1978

Авторы: Агромаков, Водопьян, Новиков

МПК: F15B 21/02

Метки: пневмогидравлическая, позиционная, программного, числового

...смещение следящего золотника, ходы поршней образуют, например,следующий ряд: 0,1; 0,2; 0,4; 0,8; 1,2; 4; 8;10; 20; 40; 80, обеспечивая при этом смещение следящего золотника в любую позициюв пределах 159,9 мм с дискретностью 0,1 ммза счет суммирования ходов поршней. Дляповышения разрешающей способности системы в пневмопозиционер можно ввестипоршни с ходом менее 0,1 мм.Во втором пневмопозиционере 8, смещающим следящий золотник в поперечном направлении, разрешающая способность может быть ограничена единичными разрядами, и ходы поршней образуют, например,следующий ряд: 1, 2, 4, 8, 10, 20,40 мм. Приэтом обеспечивается выдвижение штока влюбую позицию в пределах от 0 до 84 мм сдискретностью 1 мм.Линейка 9 жестко...

Номер патента: 636423

Опубликовано: 05.12.1978

Авторы: Буяльский, Домрачев, Таурит

МПК: F15B 9/06

Метки: привод, следящий

...движение, т,е. отсутствует пер мещение щупа 4 относительно шаблона 6, то зазоры между соплами 1, 2 и эаслочкой 3 равны между собой. В этом случае входные сигналы струйного усилителя 18 равны по величине и струе жидкости, истекающей под давлением из канала питания струйного усилителя, распределяется разделителем поровну между выходными каналами 20 и 21. Величины давлений в глухих полостях 26 и 27 соответственно камер 28 и 29 равны между собой и поршень 61 гидроцилиндра 36 и связанный с ним исполнительный орган 63 неподвижны, поскольку зазоры между гидравлическими соплами 33, 34 и мембранами 37, 38 равны между собой.При смещении щупа 4 относительно профиля шаблона 6 происходит смещение заслонки 3 из нейтрального положения относительно...

Номер патента: 638751

Опубликовано: 25.12.1978

Авторы: Зотов, Ионкин

МПК: F15B 3/00

Метки: гидравлический, давления, действия, мультипликатор, непрерывного

...от начального положения приводных поршней 4 и 5, Если приводные поршни находятся, напри,мер, в крайнем правом положении, при5 подаче жидкости в канал 21 низкого давления жидкость через обратные клапаны 1 О и 11 поступает в полости 6 и 7 под торцы плунжеров 12 и 13 и через проточную выточку 17, выточку 16 и магистраль 22 - в полость 3 под торец приводного поршня 5, Вследствие разности площадей поршня 5 и нлунжера 13 первый. продолжает оставаться в крайнем правом положении, Под действием жидкости низкого давления плунжер 12 перемещает приводной поршень 4 влево, вытесняя жидкость из полости 2 под приводной поршень 4 но магистрали 23, черезсреднюю выточку 1 О и выточку 2 О и линию слива 25. ЗО При этом поршень 4 открывает выточку...

Номер патента: 638752

Опубликовано: 25.12.1978

Автор: Солодников

МПК: F15B 11/18

Метки: гидравлический, двигатель, шаговый

...устройстве, как и выше, наличие контактафилированной поверхностьческого двигателя, продольное сечение;на фиг, 2 - то же, поперечное сечение,Шаговый гидравлический двигательсодержит корпус 1 с фланцами 2, расположенные в нем шток 3 с реэьбовой поверхностью 4 и продольным пазом 5 иустановленные в плоскости поперечногосечения плунжеры 6, 7 и 8, снабженныеторцовыми камерами 9, 10 и 11, Наштоке 3 установлена эксцентриковая втулка 12 с внутренней резьбой, вращающаясяв подшипниках 13 и взаимодействующаясвоей внешней поверхностью с плунжерами 6, 7 и 8. Один иэ фланцев 2 снабженпальцем 14, входящим в паз 5.Шаговый гидравлический двигательработает следующим образом,При подаче давления питания в однуиз камер, например, в камеру 10, плунжер 7...

Номер патента: 638753

Опубликовано: 25.12.1978

Авторы: Гриднев, Диденко, Литвинов

МПК: F15B 21/12

Метки: встряхивающей, пневмопривод, формовочной

...чертеже схематически показано устройство данного пневмопривода.Пневмопривод формовочной встряхиваюшей машины содержит пневмоципиндр 1, соединенный через исполнительную магистраль 2 с пневмораспредепитепем 3, имеющим управляющую полость 4, обратный клапан 5 и дроссепь 6, соединенный через пневмопинию 7 с управляющей полостью 4, В пневмопинии 7 установлен дополнительный пневмораспредепитепь 8, сообщенный через обратный клапан 5 с основным пневмораспредепителем 3 и снаб.638753 ЫНИИПИ Заказ 7254/28 Тираж 878 Подписаое филиал ППП Патентф, г. Ужгород, ул. Проектная, 4женный управляющей камерой 9, соединенной пневмолинией 10 с исполнительной магистралью 2.Пневмопривод работает следующим образом,В исходном положении пневмораспределители...

Номер патента: 640049

Опубликовано: 30.12.1978

Авторы: Данилов, Лаврентьев, Никонов, Петров

МПК: F15B 13/02

Метки: плунжерным, распределительное, управлением

...20 ные фаски 17, 18 и 19, 20,Электрогидравлическпй усилитель содержит электромеханическии преобразователь21 с заслонкой 22, сопла 23, нерсгулпрусмые дроссели 24, синхронизпрующис прмжп 25 ны 25 и 26 малой жесткости.При работе предлагаемого механизма управления под действием электрическогосигнала электромеханический преобразователь 21 отклоняет заслонку 22 нз нсйграль 30 ного положения, изменяя гидравлическое640049 Мо 8 аказ 2371/ П ираж одписно ографня, пр. Сапунова, 2 сопротивление сопл 23, В результате в рабочих камерах 9 и 10 возникает перепад давления, который воздействует через илунжеры 11 и 12 управления на золотник 6.В результате золотник 6 перемещается 5 па величину, пропорциональную повороту заслонки.При нейтральном...

Номер патента: 640050

Опубликовано: 30.12.1978

Автор: Алексеев

МПК: F15B 15/08

Метки: гидромашина

...одностороннего поступательного перемещения.Известна гидромашина, содержащая цилиндрический элемент с рабочим органом,выполненным в виде витков гибкой ленты, 1закрепленной на элементе одним концом, икольцевую рабочую камеру, размещеннуюмежду витками ленты и корпусом 11.Недостатком известной гидромашины являются большие габариты. 1Цель изобретения - уменьшение габаритов гидромашины,Это достигается тем, что рабочаяавыполнена между витками ленты и црическим элементом. 2На фиг. 1 изображена гидромашина, поперечный разрез; на фиг. 2 - разрез А - Ана фиг, 1. полнена между витками илпндрическим элементом 1.Гидромашина работает следующим образом.Рабочая среда (жидкость или газ) подводится в раоочую камеру 6 между витками 2 ленты 3 и...

Номер патента: 640051

Опубликовано: 30.12.1978

Авторы: Берман, Гольдин, Козин, Мельников, Никитин

МПК: F15B 19/00

Метки: гидропривода, динамических, испытаний, объемного, стенд

...2, нагрузочный элемент, выполненеские я сокращает нй, повышаетвозможность ернстикн Гид(72) Авторы изобретения В, М. Берман,сный в виде гидроклапана 3 непрямого действия, дроссельное устройство 4 типа соплозаслонка. Полость 5 управления гидроклапана 3 сообщена с дроссельным устройс 5 вом 4 каналом 6. Управляющие обмоткидроссельного устройства 4 присоединены кАВМ (аналоговой вычислительной машине). Выходной вал испытываемого гидропривода 1 соединен с насосом 2.10 Работает стенд следующим образом,Рабочая жидкость, нагнетаемая насосом2, приводимым во вращение гидропрпводом1, попадает в управляемыи п,дроклапан 3.Давление жидкости в полости 5 управления15 определяет давление настройки клапана 8,т. е. нагрузку в испытываемом гидропрнводе...

Номер патента: 640052

Опубликовано: 30.12.1978

Авторы: Измоденов, Немыка

МПК: F15B 21/12

Метки: пульсатор

...делит смкость на вер.,шою б и нижшою 7 полости. Обе указанных полости соединены между сооой каналом 8. В верхней полости 6станоьлсн штуцер 9 сброса давления, который скреплен с коробкой 10. В короокс 1 О размещен мапштный клапан 11, прижимасмый к седлу штуцера 9 сброса давления маппггным полем постоянного магнита 12. Короока 10 снаожена отверстиями 13 для сброса давления рабочей среды из верхней полости 6 емкости 1 при подъеме клапана 11. Диафрагма 5 поджата к торцу отводящего патруока 4 пружиной 14 подпора диафрагмы.Пульсатор работает следующим образом.По патрубку 2 рабочая среда поступает в нижнюю полость 7 и по каналу 8 перетекает в верхню.о полость 6. В результате давление в обеих полостях емкости уравновешивается. Под дейстьием...

Номер патента: 641175

Опубликовано: 05.01.1979

Автор: Абушенков

МПК: F15B 9/16

Метки: гидропривод, следящий

...3Спедящий гидропривоа содержит выходной элемент в виде реэцедержатепя 1, два одинаковых аксиапьных гидромотора 2 и Э, установленный на реэцедержатепе 1 гидрораспредепитепь 4, вкпючающий 5 ппунжер 8, возвратную пружину 6, копир 7 и сообщенный гидроциниями 8 и 9 с гидромоторами 2 и 3, и механическую передачу винт-гайка, гайка 10 которой связана с резцедержателем 1,а винт 11- 10 с неподвижно укрепленным гидромотором 2. Гидромотор 3 установпен на резцедержатепе 1 и соединен с гайкой 10 механической передачи связанной с резцедержатепем 1 через радиально-упорные ,подшипники,12.При равном открытии дроссепируюших щелей гидрораспредепителя 4 гидромото;ры 2 и 3, вращаясь в одинаковых направД пениях; должны обеспечивать неподвижность гайки 10 в...

Номер патента: 641176

Опубликовано: 05.01.1979

Авторы: Бордачев, Минасян

МПК: F15B 11/02

Метки: барабана, гидропривод, кабельного

...давления в системе оно поступает врастормаживающую полость 11 тормозногоилроцилиндра управления 2, что вызываетрасгормаживацие кабельного барабана 13.Золотциковый механизм с датчиком гзтяжеция 7 кабеля подает рабочую жидкость водну из полостей гидроцилицдра 6 управления насосом . Госледний по гидролинии 3нагнетания подает жидкость в гидромотор 2,который приводит во вращение барабан 13.Из гидромотора 2 жидкость по линии всасывания 4 поступает ца вход насоса 1,Датчик режима работы 16, включаемыйштоком гидроцилиндра 6 управления ревер.сивным насосом 1 при отклонении штока отнейтрального положения, когда производительность насоса равна нулю, подает команду на двухпозиционный распределитель 15.При снятии кабеля распределитель 15...

Номер патента: 641177

Опубликовано: 05.01.1979

Авторы: Бочаров, Носов, Сафонов, Шишин

МПК: F15B 11/02

Метки: бетона, гидравлический, преимущественно, привод, ударной, уплотнения, установки

...17.При достижении в гилрозккумуляторе 28 давления, достяточееОГО для срзбзтьвяния гилроцилиндра управления 18, ззпорцый элемент 17 открывает слив рабочей жидкости из полости управления,15 разгрузочного клапана 14. Разгрузочный клапан 14 открывается, перепуская рабочую жидкость из нагнетательной магистрали 4 и поршневых полостей на слив. Зто момент соответствует максимальному подъему подвижной площадки б.Под действием собственного веса и усилия от давления в штоковых полостях гидроцилицдров 5, подвижная площадка 6 ускоренно перечец 1 зется вниз до соударения с неподвижной площадкой 7. При соударенин площадок 6 и 7 происходит резкое торможение подвижцои площадки 6, которое и приводит к уплотнению бетона в форме, установленной на...

Номер патента: 641178

Опубликовано: 05.01.1979

Автор: Абушенков

МПК: F15B 11/12

Метки: исполнительный, сервомеханизм

...сервоцилицд 1 эанаходится в левом положении, шток 7 касается дна крайней правой впадины 22 на делительцой линейке 21, а клапан 4 промежуточного положения при этом закрыт, т,е, поршень б поджат пружцной 14. При подаче управлякэщего сигнала ц управляющую полость 9 сервоцилиндрарабочая среда через дроссель 1 О пройдет в полость сервоцилицдра 1 и в рабочую полость 8 клапана. Поршень н;шпет перемещаться вправо вместе с дели- тельной линейкой 21, По достижении поршнем 2 первого промежуточного положения выступ 23 делительной лнцейки 21 отжимаеэ шток 7 вниз, прц этом пружина 19 и поршень 16 воздействует на пружину 20, Поскольку пружина 9 выполнена более жесткой, чем пружина 20, то сначала сжимается пружина 20, и дополнительный поршень 16...

Номер патента: 641179

Опубликовано: 05.01.1979

Авторы: Селин, Хаймович

МПК: F15B 13/02

Метки: выключатель, концевой, струйный

...следующим образом, В начальном положении путь сжатому газу, поступающемупод давлением по штунеру 4 в канал 3, преграждает основной пластинчатцй рычаг 8,В процессе работц пневмосистемы шток 13исполнительного механизма перемещается, икулачок 12, закреплеинцй на нем, нажимаетнз ролик 11. При движении штока 13 влево1 нзгример, на вцдвижение) пластинчатцеФормула изобретения едактор В. Больш аназ 7480/30 ова ЦНИИПИпо 13035. М лиал ППП а СССРкритнйнаб., д. 46л. Проектная, 4 Госу елам сква, Пате ддрственного комитетизобретений и оЖ.зб, Раупгскаянтэ, г. Ужгород,3рычаги 8 и 10 поворачиваются вместе относительно оси 7; что приводит к открытию пути струе сжатого газа из штуцера 4 подвода по каналу 3 в канал 5 и штуцер отвода газа. Это...

Номер патента: 641180

Опубликовано: 05.01.1979

Авторы: Петрушин, Сапожников, Соловьев

МПК: F04B 43/06, F15B 15/10

Метки: насоса, объемного, пневмопровод

...к пневмоисточнику (на чертеже не показан). Полость б между камерами 2 и 4 заполнена жидкостью. В цилиндре 1 образована торообразной камерой 2 насос. ная полость 7, снабженная всасывающим клапаном 8, установленным в осевом канале 9 штока 3, и нагнетательным клапаном 1 О, установленным в цилиндре.При подаче газа в камеру 4 она, раздувается, передавая давление. через жидкость в полости внешней гибкой торообразной камере, За счет создаваемого внутри торообраэ; ной камеры давления она выжимается в уширеиную часть ступенчатого цилиндра, вытесняя перекачиваемую среду из насосной по. лости через нагнетательный клапан к потребителю. При стравливании газа иэ камеры 4 шток 3, под действием пружины или другого возвратного механизма, не показанного...

Номер патента: 641181

Опубликовано: 05.01.1979

Авторы: Альсенов, Кузнецов, Лазуткин, Нордин, Ушаков, Эпов

МПК: F15B 21/12

Метки: генератор, импульсов, механических

...боек 6. Н газовой полости 2 установлена неподвижная перегородка 7 с отверстиями 8, в которых уста новлеиы кл ап а иы 9.Соединение поршня управления 4 с рабочим поршнем 5 осуществляется при пом щи штока 10, снабженного выступом 1 Клапаны 9 содержат пружины 12 и штоки 1 взаимодействующие с рычагами 14.Работает генератор механических импульсов следующим образом.Рабочая жидкость под давлением подается в полость 3, перемещая поршень управления 4 вправо, при этом давление газа в полости 2 увеличивается. При нажатии выступа 11 иа рычаги 14, клапаны 9 перемещаются, открывая отверстия 8. Сжатый гаэ из. полости 2 воздействуе, иа рабочий поршень 5, сообщая ему и бойку 6 ускорение. В результате происходит накопление кинетической эиергии...
