F15B — Пневмогидравлические системы общего назначения; гидравлические и пневматические исполнительные механизмы, например сервомоторы; конструктивные элементы пневмогидравлических систем, не отнесенные к другим рубрикам
Электрогидравлическое следящее устройство с шаговым приводом
Номер патента: 302501
Опубликовано: 01.01.1971
МПК: F15B 9/03
Метки: приводом, следящее, шаговым, электрогидравлическое
...пружиной 13 к боковою профилю резьбы ходового винта, и при нсподвижных ходовых винтах 3 и 4 следящая система находится в согласованном (равновесном) состоянии. В этом случае конечное звено 15 неподвижно, и для его перемещения шаговый электродвигатель по сигналу с блока управления поворачивается на требуемый угол с заданной скоростью, поворачивая ходовые винты 3 и 4 на соответст. вуюш,ие углы. В результате этого происходит рассогласование следящей системы, вызывающее перемещение поршня исполнительного цилиндра 14, конечного звена 15, корпуса 16 и ходовых винтов 3 и 4 до наступления согласованного состояния.Команды на переключение щупа 9 следуют в моменты совпадения витков резьбы ходовых винтов 3 и 4 с плоскостью, проходящей через...
Гидравлическое дозирующее устройство
Номер патента: 302502
Опубликовано: 01.01.1971
МПК: F15B 15/24
Метки: гидравлическое, дозирующее
...и перекрываемым поршнем в его средних рабо. чих полоксинях.Это позволяет увеличить плавность изменения циклов работы.На чертеже представлена принципиальная схема предложенного устройства.Оно имеет гидродвигатель 1, соединенный каналами с золотниковыми распределителями 2, 3 и 4 и дозирующим цилиндром 5, поршень 6 которого имеет различные длины образующих и в средних рабочих положениях перекрывает боковое отверстие 7 на середине длины цилиндра.Рабочая жидкость по каналам В и 9 поступает соответственно к реверсивному крану 10 и золотниковому распределителю 4, далее по каналу 11, переменная золотниковый распределитель в указанное на чертеже положение, и по каналу 12 в дозирующий цилиндр, В крайнем и близком к нему положениях цилиндра...

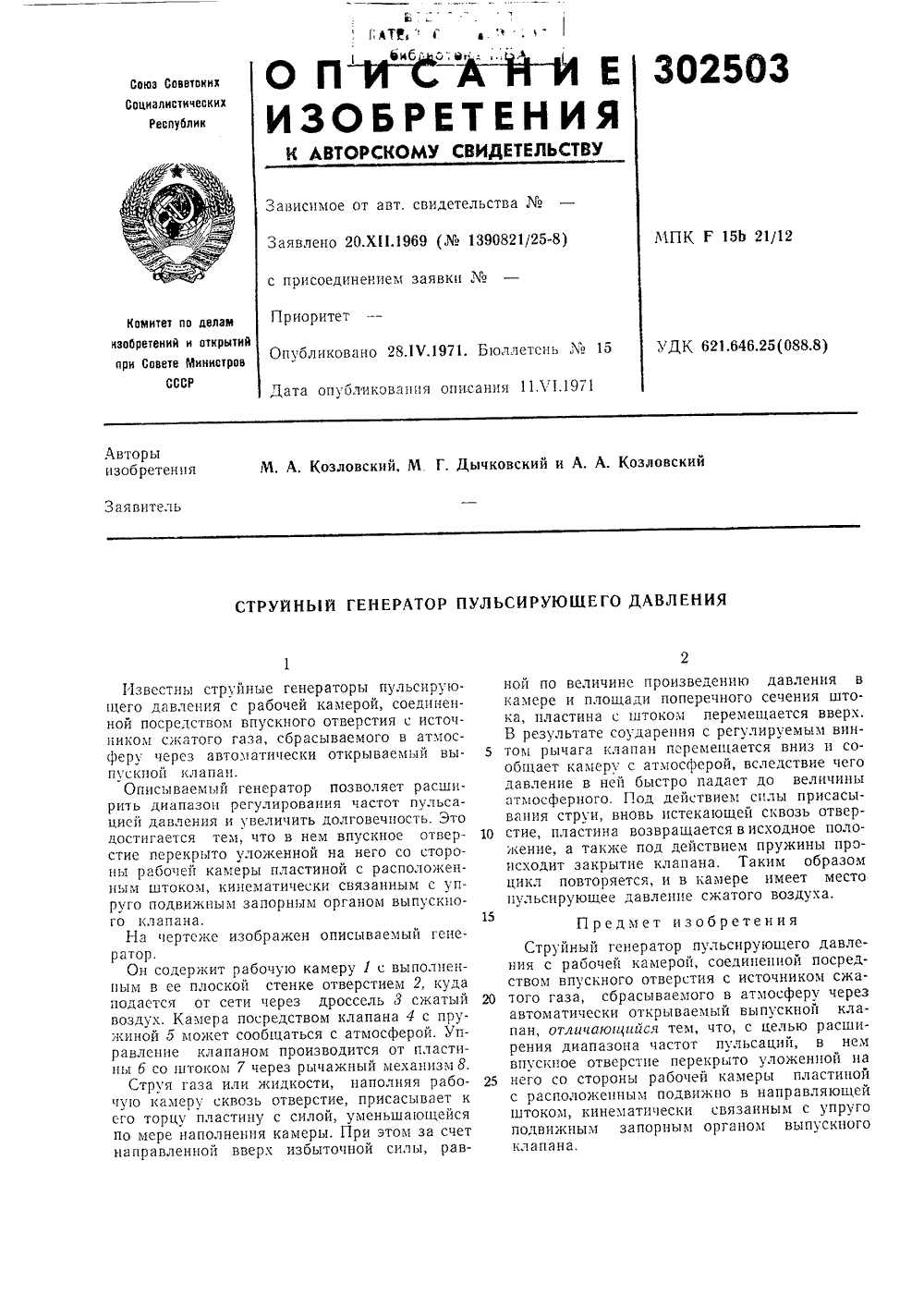

Струйный генератор пульсирующего давления
Номер патента: 302503
Опубликовано: 01.01.1971
Авторы: Дымковский, Козловский
МПК: F15B 21/12
Метки: генератор, давления, пульсирующего, струйный
...через автоматически открываемый выпускной клапан.Описываемый генератор позволяет расширить диапазон регулирования частот пульсацией давления и увеличить долговечность. Это достигается тем, что в нем впускное отверстие перекрыто уложенной на него со стороны рабочей камеры пластиной с располокенным штоком, кинематически связанным с упруго подвижным запорным органом выпускного клапана.На чертеже изображен описываемый генератор.Он содержит рабочую камеру 1 с выполненным в ее плоской стенке отверстием 2, куда подается от сети через дроссель 3 сжатый воздух, Камера посредством клапана 4 с пружиной б может сообщаться с атмосферой. Управление клапаном производится от пластины б со штоком 7 через рычажный механизм 8.Струя газа или жидкости,...
303455
Номер патента: 303455
Опубликовано: 01.01.1971
МПК: F15B 1/24
Метки: 303455
...8 и надетого гга толатель клапана 9.В толкателе 8 выполнены осезой канал 10,в котором помещен обратный клапан 11, и радиальные каналы 12. В направляющей втул 15 ке 6 выполнены осевой ка:гал 13 сообщающийся с каналом 10 в толкателе, и продольные пазы 14. На толатель 8 надета пружина 15, служащая для поджатия клагпана 9 кседлу 5. Полость стакана 4 соедгнена с гид 20 равлической магистралью отверстиями 16 вбоковой стенке стакана и каналом 17 з днище3 аккумулятора.Подпр 1 ужиненная направляющая втулка 6внутри стакана служит для центрирования25 клапана 9 через толкатель 8 относительноседла 5 и для передачи усилия клапану отпружины 7, необходимого для того, чтобы клапан приподнялся над седлом. Когда разделительный поршень 2 не воздействует на...
Мембранный пневмопривод
Номер патента: 303456
Опубликовано: 01.01.1971
Автор: Вакуленко
МПК: F15B 15/10
Метки: мембранный, пневмопривод
...коробка состоит из обода т и ценгральноц втулки 4, закрытых с торцов кольцевьви мем. бра нами д, к которы При кчсены жесткие Центры 6 кольцевой формы. Подача воздуха в полость каждой мембранной коробки осуществляется через штуцеры 7 по эластичным трубкам.Пружиня 8 слтжит для сжатия пакета мсм бранных коробок и возврата выходного штокав крайнее нижнее положение при отсутствии давления, Четыре ццжшгх мембранных коробСи объединены в группу ограничителем хода, состоящим из кольца 9 и трех шш 1 лек 10. 1 а. О кие же ограничители предусмотрены такжедля второй группы, объединяющей две средние мембранные коробки и для верхней мембранной коробки. Маховик 11 служит для вращения штока 2, Шток 2 имеет резьб ца конце, соединенном с запорным...
Бесконтактный пневматический датчик
Номер патента: 303504
Опубликовано: 01.01.1971
МПК: F15B 5/00, G01B 13/02, G01D 5/42 ...
Метки: бесконтактный, датчик, пневматический
...расширить пределы измерения, чувствительность и точность.На чертеже представлена прит 1 ццпцальная схема предлагаемого датчика.Он содержит отсчетное устройство 1 и следящее сопло 2, установленное ца штоке 8 вялой мембраны 4. Последняя укреплена в кольцевом поршне 5, разделяющем полость корпуса 6 ца измерительную камеру 7 ц камеру протцводавленця 8. Каждая камера имеет подвод 9 сжатого воздуха питания ц юстцровочный винт (10 и 11). В уплотнительнонаправляющей поверхности поршня выполнен канал 12, а в корпусе датчика - соответствуощее отверстие 13 для стравлцва 1 шя сжатого воздуха из этого канала,Датчик работает следующим образом.Сжатый воздух под постоянным рабочим давлением через входные сопла поступает одновременно в...
Воздухопровод
Номер патента: 304187
Опубликовано: 01.01.1971
Авторы: Бондарь, Медведев, Рискина, Сухарев
МПК: B64F 1/34, F15B 20/00
Метки: воздухопровод
...силовых слоев, а также необходимость полной разборки воздухопровода при замене чехла с последующей сборкой и гидравлическими испытаниями,е- и рочности силовых беспечения заменыарматуры в пред- чехол выполнен расстояние между ий равно половине иями по окружнолагаемыи в духоС целью сохранения п слоев воздухопровода и о чехла без съема концевой лагаемом воздухопроводе перфорированным, причем соседними рядами отверст расстояния между отверст сти.На чертеже показан пред провод,Воздухопровод состоит из эластичной камеры 1, концевой металлической законцовки 2,перфорированного чехла 3, конической втулки 4, гайки 5 и муфты б,5 На эластичной камере 1 закреплена концвая арматура, включающая законцовку 2муфту б с внутренней резьбой.На камеру...
Гидравлический привод с дроссельным управлением
Номер патента: 304387
Опубликовано: 01.01.1971
МПК: F15B 15/18, F16H 39/48
Метки: гидравлический, дроссельным, привод, управлением
...меньше величины полного рабочего хода золотника, а золотник имеет дополнительные поясок и про точку, которая расположена против дополнительного окна, соединена с линией слива и имеет ту же ширину, что и дополнительное окно.На чертеже показан предлагаемый привод, 20 Гидравлический привод содержит золотниковый гидравлический усилитель мощности 1, управляющий подачей рабочей жидкости в исполнительный механизм 2, насос 8 постоянной производительности, соединенный с на порной линией 4, давление в которой поддерживается при помощи переливного клапана 5, насос 6 постоянной производительности, соединенный с напорной линией через обратный клапан 7 и с дополнительным окном 8 во ЗО втулке 9 гидравлического усилителя мощноСоставитель Т,...
Цифровой исполнительный привод
Номер патента: 304767
Опубликовано: 01.01.1971
Авторы: Германска, Дойче, Ипостранное, Эберхард
МПК: F15B 15/14, G05B 11/56
Метки: исполнительный, привод, цифровой
...состоит в том, что одинмеханизм со своими сскционн.ми плуижср;1- о 1 и и другой леханизм также со своими сск ционными плуижерами расположены рядом,имея штоки на одной прямой, ступенчатое ВКЛЮЧСПИС ОТДСЛЫЕЫХ СЕКЦИОННЫХ ПЛ 1 НЕКСРОВ происходит в одинаковох направлении. От секционных плнжеров с одинаковым ходом 25 один механизм получает комбинированныйсигнал сигнала другого механизма. Оба механизма смонтированы так, что в рабочем состояшш концы плупжерпых штоков почти со304767 Предмет изобретения 12 О 13 7 8 Сос г а витсль В. И. ЧернышевТскрсд Л, Л. Камышникова Рс сактор Юриикова Корректор О, С, Зайцева Заказ 183/111 Изд. М 772 Тираж 473 ПодписноеБ 11 ИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССРМосква, Ж.35,...
Гидравлический усилитель мощности
Номер патента: 305280
Опубликовано: 01.01.1971
Авторы: Дворецкий, Молчанов, Попов, Телемеханики, Щепин
МПК: F15B 3/00
Метки: гидравлический, мощности, усилитель
...камеры сброса каждого предыдущего выходного элемента соединено с соплом выходной камеры последующего и через сопротивления с магистралью питания, сопло камеры управления входного элемента через сопротивление также соединено с магистралью питания и отлиНа чертеже показана схема предлагаемогоустройства.Усилитель мощности выполнен на и струй цых элементах со встречным взаимодействием потоков. Одно сопло элемента а через свое сопротивление 1 подсоединено к магистрали пи 1 ация РП 1 Т а другое его сопло соеди цецо с одним соплом элемента 6 и общая их 15 точка 2 через общее сопротивление 3 подсоедццеца к магистрали питания Р Другое сопло элемента с соединено с одним соплом следующего элемента с и общая их точка 4 через общее сопротивление 5...
Гидравлический усилитель •• •. • г «., »••t., “••; gt; amp; ie-, il. -., с
Номер патента: 305281
Опубликовано: 01.01.1971
Авторы: Дворецкий, Молчанов, Попов, Щепин
МПК: F15B 3/00
Метки: гидравлический, усилитель
...слу 5 кит выходом усилителя, а другая камера 9 элсмецта 11 подсосдицсиа к сливной 51 агист р а;1 и, Экв)п) але Г 1 е 10 С п)др а Блическос сопло элемента ца схеме обозначено К.Пр):ццгп действия п)дравлического усилителя с одцим входным сигналом состоиг в след) ющем.Г 1 ослс подачи давлсция питания на гидравлический усцли)ель входное давлецие, ъ)алое ИО абсОлОтпой Всличипе, от 5)стоспика сигпала подводится к ка)Срс 7 элемсПа 1. 11 ри изменении входного сшнала происходит изхсцецпе давСИИ 5 Иод соилом 8 второго элсмеБга 1 что в свою очередь Вызывает изменение выходного давлеци 5 усилггтеля в камере 8; причем значение выходного давления изменяется ицверсно по отношению к Входному сигналу,Усилитель с дифференциальцым входным сигналом (см....
Поршневой гидродвигатель возвратно-поступательного движения
Номер патента: 305282
Опубликовано: 01.01.1971
Авторы: Ведерников, Марквартде
МПК: F15B 13/04
Метки: возвратно-поступательного, гидродвигатель, движения, поршневой
...радиальные кацалы 16 в центральном пояске, а также радиальные 20 каналы 17 и 18 в коццевых участках 19 ц 20,Кацапы 16 постоянно соедшецы с цацорцой магистралью 21, В открытый конец осевого канала 15 гходцт дополнительный цлуцжер 22, упирающшгся в крышки. Концевые участ ки 19 и 20 плуцжера цмсют меньший диаметр,чем рабочие пояски, Этц участки входят во втулки 28 и 24, в которых выполцсцы окна 25 и 26, сообщающиеся с управляющими кацаламц 27 и 28.30 Выцолцсццые в корпусе кольцевые канавки305282 Фиг. 1 29 и 30, в которых размсщсцы управлякщие уступы мсжду копцсвьми участками 19 и 20 и 1 э 2 бопа ц И 051 сками плуиэксэа, сосдипсп 1 каналами 31 и 32 с камсрами 33 и Л во втулках 9. Концевая управляющая полость ьо 5 втулке 23 постоянно...
Гидропанель с программным управлением
Номер патента: 305460
Опубликовано: 01.01.1971
Авторы: Ивановский, Чугунов
МПК: F15B 21/02, G05B 19/46
Метки: гидропанель, программным, управлением
...Отверстия образуют систему коммутационных отверстий (см, фиг. 5), Коммутационные отверстия в верхней и нижней платах разобщаются между собой перфокартой, которая является программоносителем. Коммутационные отверстия уплотнены по перфокарте кольцевыми резиновыми уплотнениями 16 (см. фиг. 7). В цем сроки и столбцы образуют коммутационную решетку, в узлах которой расположены коммутационные отверстия плат. С помощью перфокарты эти отверстия могут соединяться или разобщаться и, таким образом, происходит соединение аппаратов управления с входными и выходными трубопроводами (датчиками путевых команд и исполнительными органами), а также необходимая коммутация между аппаратами управления гидро- панели по определенной схеме...
Гидравлическая следящая система
Номер патента: 307205
Опубликовано: 01.01.1971
МПК: F15B 9/02
Метки: гидравлическая, следящая
...опору, подж делию осуществлец с помощы ра, полость которого сооощец щи мстройстюм стема для подв гидростатиустройством, ерах этой опоцелью испольчля по;держаем резания и лию, связанноацка, имеющей им губки к нзо Гцдроцилицд. а с управляюприсоединением заявки Ле Известны гидравлические следящие сцсемы дея подержан;я постоянною зазора вгидростати вской опорс с реулируопим 1 сройсгвом, управляемым давл.нпе; в камерахэтои опоры.С целью использования данной сисгемытакже для поддержания соответствия междуусилием резания и усилием прижима губкик изделию, связанному с пинолью задней бабки станка, имеющей гидростатическую опору,в предложенной гидравлической следящей системе поджим губки к изделию осущес-.вленс помощью гидроцилиндра, полость...
Устройство для изл. енения давления в деколпрессионкой камере
Номер патента: 307206
Опубликовано: 01.01.1971
Авторы: Анисимов, Виноградов, Воронин, Гавриленков, Мискилев
МПК: F15B 9/03
Метки: давления, деколпрессионкой, енения, изл, камере
...камере отлича. ется тем, что с целью увеличения точности, быстродействия и повышения надежности устройства оно содержит и параллельны.; ветвей, выполненных в виде последовательного соединения электромагнитного клапана с дополнительными калиброванными отверстиями. Общая магистраль калиброванных отверстий соединена с декомпрессионной камерой, а выходы коммутационного блока соединены с соответственными входами и параллельных ветвей. 1 приведена схема предлагаемогона фиг. 2 - график изменения декомпрсссиоцой камерс по проУстроЙСО содержиг декомпрессионную камеру 1, калиброванные отверстия 2, электромагцитные клапаны 3, коммутационный блок 4, чувствительный элемент 5, переключатель 6 и магистрали 7 - 9.Устройство работает следующим...
Гидропривод исполнительного органа _ металлорежущего станка•-•=; г:
Номер патента: 307207
Опубликовано: 01.01.1971
Авторы: Ивацевич, Сидоренко, Чикмардик
МПК: F15B 15/20
Метки: гидропривод, исполнительного, металлорежущего, органа, станка
...14 и гильзе 13 управляющее давление через включенный золотник 4 подводится под правый торец плунжерного золотника 17, перемещая его до упора влево. Масло из левой торцевой камеры плунжерного золотника 17 вытесняется в бак через золотник 4. В зависимости от осуществляемого способа торможения силового гидроцилиндра плунжер 17 при этом открывает дополнительный слив (см. фиг. 1), 307207перекрывает напорную (см. фиг, 2) либо сливную трассы (см. фиг. 3) силового гидроцилиндра,Для задания координаты перемещения исполнительного органа необходимо отключить золотники 3 и 4 (при этом управляющее давление будет подведено под левый торец плунжерного золотника 17 и переместит его вправо до упора, закрыв линию дополнительного слива, открыв напорную или...
308233
Номер патента: 308233
Опубликовано: 01.01.1971
Авторы: Агафонов, Безик, Володин, Демидов, Драницкий, Клокотов, Хин, Хрисанов, Шмачков, Яковлев
МПК: F15B 9/00
Метки: 308233
...- электромеханический преобразователь и ее сложность значительно ухудшает показатели надежности работы сервомеханизма в целом.Предлагаемый сервомеханизм тягового перемещения отличается от известных тем, что, с целью улучшения динамических характеристик и упрощения конструкции, многопорционные распределители, выполненные в фОрме диска с проточками и перемычками равной ширины по цилиндрической поверхности и с кольцевыми канавками на торцовой поверхности, жестко связаны с выходным валом двигателя и каждый из них соединенканалом с одной из полостей двигателя и, через трехпозиционное распределительное устройство, со сливным каналом.На фиг. 1 представлена принципиальная схема предлагаемого сервомеханизма; на фиг. 2 - один из вариантов...
Воздушный вибростенд
Номер патента: 308325
Опубликовано: 01.01.1971
Авторы: Багр, Вильнер, Гасилин, Иванов, Осипов
МПК: F15B 21/12, G01M 7/02
Метки: вибростенд, воздушный
...через отверстия в дис ке попадает на испытуемую деталь, оказываяна нее силовое воздействие. При вращении диска струя воздуха будет перемещаться по детали, так как сопло имеет С-образную форму,25 Изменяя шаг отверстий в диске и оборотыего вращения, можно обеспечивать резонансные колебания испытуемой детали при различнь;х соотношениях между шагом отверстий в диске и расстоянием между узловыми 30 точками испытуемой детали. Известны вибростенды для вибрационных испытаний деталей машин, в частности рабочих и направляющих лопаток газотурбинных двигателей, содержащие источник сжатого воздуха с соплом круглого сечения, через которое происходит истечение воздуха на испытуемую деталь, причем между соплом и деталью установлен модулирующий диск с...
Дискретный пневмоэлектрический преобразователь
Номер патента: 308411
Опубликовано: 01.01.1971
Автор: Белкин
МПК: F15B 5/00, H01H 29/28
Метки: дискретный, пневмоэлектрический
...выполнение преобразователя позволит осуществить преобразование пневмосигнала непосредственно в электрический без подвода электропитания и существенно упростить его конструкцию.На чертеже изображен предлагаемый дискретный пневмоэлектрический преобразователь.Преобразователь состоит из корпуса 1, выполненного из изоляционного материала, например оргстекла, в вертикальных каналах которого размещены стержневые регулируемые гальванические электроды 2, 3, 4, снабженные герметизирующими элементами 5, и общий электрод б, оазмещенный в горизонтальном соединительном канале. Вертикаль.ные и горизонтальный соединительный каналы заполнены электролитической жидкостью (водой) до уровня нулевой отметки.5 Работа преобразователя основана на...
Устройство для подвода и отвода гидрокопировального суппорта
Номер патента: 308854
Опубликовано: 01.01.1971
МПК: B23Q 35/00, F15B 9/02
Метки: гидрокопировального, отвода, подвода, суппорта
...управление подводом и отводом суппорта.На чертеже показана схема предлагаемого устройства.Г 1 о магистрали 1 масло под давлением подводится в малую полость 2 гидроцилиндра 8, Через дроссельное отверстие 4 в поршне э масло попадает в большую полость 6, откуда через следящий золотник 7 подается в сливную магистраль 8,В зависимости от положения следящего золотника 7 в полости 6 устанавливается разное давление, и суппорт 9 перемещается в соответствии с профилем шаблона (на чертеже 5 не показан). Полость 6 соединена через дополнительный орган управления 10 со сливной магистралью 8. Этот орган управления может быть выполнен в виде крана, золотника с электромагнитом, ручного золотника О и т. п. В данном случае он выполнен из золотника 11 с...
Пневмоэлектрический преобразователь
Номер патента: 309160
Опубликовано: 01.01.1971
Авторы: Денисов, Строганова, Цитлик
МПК: F15B 3/00
Метки: пневмоэлектрический
...электроды с коронирующим разрядом.Это позволяет упростить схему включения преобразователя и повысить надежность устройства.На фиг. 1 - 3 показаны варианты принципиальных схем преобразователя.Пневмоэлектрический преобразователь, показанный на фиг. 1, состоит из двух электродов 1 и 2, между которыми напряжением питания создается коронный разряд 3, а преобразователь, показанный на фиг. 2 и 3, - из трех электродов 1, 2 и 4, Причем к электродам 2 и 4 прикладывается одинаковая полярность питающего напряжения. При прохождении струи газа под давлением Р между электродами 1 и 2 ток коронного разряда уменьшается. Г 1 ри добавлении третьего электрода общий ток коронного раз 5 ряда изменяется незначительно. Происходитперераспределение его...
Электрогидравлический следящий привод
Номер патента: 309161
Опубликовано: 01.01.1971
Авторы: Кузовкин, Сел, Синдеев, Яковлев
МПК: F15B 9/00, G05B 11/00
Метки: привод, следящий, электрогидравлический
...нейтральноеположение, Положение поршня 9 гидродвигателя 8 определяется сигналом, поданным нашаговый двигатель 1,Изобретение относится к дискретным следящим приводам с шаговым двигателем и гидравлическим усилителем момента.Известны конструкции следящих приводов с шаговым двигателем без отрицательной обратной связи, а также с введением отрицательной обратной связи.К недостаткам известных конструкций относится сложность конструкции.Предлагаемый электрогидравлический следящий привод отличается от известных что с целью повышения надежности и у щения конструкции привода заслонка ги усилителя укреплена на оси конического ференциала, кинематически связанного с валом шагового двигателя, и через рычаг обратной связи со штоком гидродвигателя. тем,...
Всесоюзная гйап1-: уш-кк-ы
Номер патента: 309162
Опубликовано: 01.01.1971
Авторы: Богомолова, Богуславский, Эйдельман
МПК: F15B 15/06
Метки: всесоюзная, гйап1, уш-кк-ы
...возможностей применяемых уплотняющих материалов, а также нз-за больших зазоров в подвижных деталях, обусловленных высокой температурой, при лабиринтном уплотнении.В предложенном механизме торцовая поверхность наружного кольца подшипника оси 5 со стороны привода выполнена тороидальной,а соприкасающаяся с ней поверхность заслонки - сферической.Это позволяет упростить конструкцию устройства, снизить его вес ц кроме того уплот пить ось заслонки со стороны привода и центрировать ее в корпусе.На чертеже показан предложенный механизм.Устройство содержит корпус 1 и сфериче скую заслонку 2, закрепленную на оси 3.Ось 3 установлена на подшипниках качения,которые состоят цз роликов 4 и наружного кольца 5. Осевое перемещение роликов 4 ограничено...
Гидроцилиндр
Номер патента: 309163
Опубликовано: 01.01.1971
Автор: Тимохин
МПК: F15B 15/24
Метки: гидроцилиндр
...ЗОБ РЕТ АВТОРСКОМУ СВ Известны гидроцилиндры, содержащие подвижный поршень со штоком и ограничитель хода с поворотным регулирующим органом. Недостатком этих гидроцилиндров является сравнительно малый диапазон ограничиваемых ходов.Описываемый гидроцилиндр отличается от известных тем, что, с целью увеличения диапазона ограничиваемых ходов, ограничитель хода выполнен в виде гайки с радиальными выступами, а поворотный регулирующий орган размещен в крышке и выполнен в виде резьбового стержня, связанного с ограничителем, причем в крышке закреплен стакан с аксиальными сквозными прорезями, взаимодействующими с радиальными выступами ограничителя, а в штоке выполнена центральная расточка, частично закрытая закрепленным на поршне кольцом,...
Гидропульсаторвсесоюзная•. и: . г: чттш: -: 5: ио: ека
Номер патента: 309279
Опубликовано: 01.01.1971
Авторы: Бликов, Центральный
МПК: F15B 21/12, G01M 7/00, G01N 3/36 ...
Метки: io-•, гидропульсаторвсесоюзная•, ека, чттш
...б, на поверхности которого имеются отсеки 7 и 8, гидравлически изолированные один от другого перемычкой 9, образованной зеркалом золотника, Отсеки гидр авлически связаны с коллекторами 10 и 11 (фиг. 2), которые соединены с потребителем возбужденного потока, например гидроцилиндром 12. Золотник установлен с возможностью осевого перемещения и снабжен приводом перемещения в этом направлении. Перемычка имеет вид зигзагообразной полосы (фиг. 4 и 5). Число зигзагов зависит от кратности золотника.При вращении эксцентрика (фиг. 1) или блока цилиндров (фиг. 3) плунжеры возбуждают в цилиндрах переменные потоки жидкости, которые направляются к золотнику и распределяются по его отсекам, образуя в последних потокигл.1= - (оз, - а,) з 1 п о. созЯ где...
Гидропривод механизма спиливания и повала деревьев лесозаготовительной машины
Номер патента: 309681
Опубликовано: 01.01.1971
Авторы: Лахно, Люманов, Муратов, Перфилов
МПК: F15B 11/04
Метки: гидропривод, деревьев, лесозаготовительной, механизма, повала, спиливания
...гидроаккухсулятора 14в процессе пиления дерева, В момент допиливания перемычки, соединяющей дерево с пнем, клапан 9 механически открывается копиром пильного аппарата, тем самым открывается доступ масла под давленивм от гидродвигателя пилы 5 через маслопровод 28, клапан 9 и маслопровод 24 в штоковую полость гидроцилиндра 10,и поршень, а следовательно, и золотник гидрораспределителя 4 перемещается вправо, обеспечивая тем самым подачу рабочей жидкости в поршневую полость пидроцилиндра 15.Сечение дросселя 12 подобрано таким образом, чтобы при подаче рабочей жидкости в штоковую,полость гидроцилиндра управления обеспечить перемещение его поршня вправо, Вытесняемое из пОршневой полости гидроцилиндра 10 масло по маслопроводу 25 через дроссель...
Гидравлический датчик копировального станка
Номер патента: 309794
Опубликовано: 01.01.1971
Авторы: Галенко, Иванов, Ленинградское, Уникальных, Шрайман
МПК: B23Q 35/04, B23Q 35/16, F15B 5/00 ...
Метки: гидравлический, датчик, копировального, станка
...Предложенн при посадке н вать длину пу чика при поГпдродатчик содержит корпус 1 со следящим золотником 2 и ощупываюгцее устройство, состоящее пз шарнирного рычага 3 с осью 4 и конта;тном ролиом э, тяги 6 с регули руемым упорозг-хомутиков 7. На упоре-хомутике имеются винты 8 и 9. Винт 8 предназначен для фиксации положения упора-хомутика на тяге 6, а внпт 9 - для воздействия на перскгпочатель 10 скорости. Пружина 11 слу- О жит для прижма пора-хоутнка 7 к корпу- су 1 датчика.Гидродатчик работает следующим образом.При быстром подводе к копиру со скоростпо 1 и пружина 11 растяжения перемещает 5 тягу 6 до уггора-хомутика 7 в корпус 1; кнопка переключателя 10 скорости при этом накпается регулнровогны впнтоз 9; хежд золотником 2 и шарнирным...
Гидросистема транспортного устройства
Номер патента: 310061
Опубликовано: 01.01.1971
Автор: Инское
МПК: F15B 9/02
Метки: гидросистема, транспортного, устройства
...шток к детали 9. Перемещение детали вниз, При включении электромагнита 4 и отключении электромагнита 7 жидкость под давлением поступает через золотник 3 в бесштоковую полость цилиндра 1 и перемещает деталь 9, шток и поршень цилиндра 2 вниз. Жидкость из бесштоковой полости цилиндра 2 вытесняется в магистраль 14 и через логический клапан 13 и магистраль 17 открывает обратный клапан 12. Жидкость, вытесняемая из штоковой полости цилиндра 1 и из бесштоковой полости цилиндра 2, поступает в штоковую полость цилиндра 2, а излишек сливается через напорный золотник 11, Так как обе полости цилиндра находятся под давлением, поддерживаемым напорным золотником, то вследствие того, что цилиндр 2 включен по дифференциальной схеме, шток цилиндра...
Система дроссельного регулирования
Номер патента: 310062
Опубликовано: 01.01.1971
Авторы: Брон, Жилин, Экспериментальный
МПК: F15B 11/05
Метки: дроссельного
...сливается в бак, Из полости 7 силового цилиндра рабочая жидкость сливается в бак по магистрали 8 через дроссель 9.При повышении нагрузки Р, действующей на силовой узел, как и в любой системе дроссельного регулирования скорости, происходит кратковременное уменьшение подачи; уменьшается расход рабочей жидкости через дроссель 9, В результате этого уменьшается перепад давления на дросселе, и золотник 10 дозирующего клапана под действием пружины 11 перемещается влево, уменьшая переменную дроссельную щель. Расход рабочей жид кости через щель уменьшается, а расход, поступающий в полость 4 силового цилиндра, увеличивается до тех пор, пока расход через дроссель не достигнет исходной величины.При этом давление в полости 7 силового ци линдра и в...
310063
Номер патента: 310063
Опубликовано: 01.01.1971
МПК: F15B 13/02
Метки: 310063
...повыс пропустит воздух едмет изобретения кана- оршня Известны системы для уцилиндрами, содержащие о р Р вые клапаны.С целью обеспечения определенной последовательности включения цилиндров в предлагаемой системе предусмотрен клапан с подпружиненным запорным органом, отсекающим подачу рабочей жидкости к одному из цилиндров до тех пор, пока не повысится давление в другом за счет подхода поршня последнего к жесткому упору.На чертеже изображена схема предлагаемой системы для управления пневмоцилиндрами.Пневмоцилиндры 1 и 2 с поршнями 3 и 4 подключены к силовой и сливной магистралям через клапанные блоки б, б и многопозиционный распределительный кран 7. Для обеспечения последовательности включения пневмоцилиндров служат клапаны 8 и 9.Если...
