Номер патента: 1003769

Опубликовано: 07.03.1983

Автор: Армин

МПК: F15B 13/044

Метки: сервоклапан, электрогидравлический

...с входной гидролинией 10 и проточку 23, сообщенную с выходной гидропинией 11, атакже дроссельным отверстием 24 свнутренней полостью 25 и с отверстием 6, имеющим выход в полость 26,в которой установлена пластина 3.Внутренняя полость 25 сообщена с рабочей полостью 13 отверстиями 27 и28. Опора 29 для управляющего звена 5 является одновременно уплотнением. Для тсчной установки воздушного зазора 5 служит резьба 30 на сед,ле 9 и установочное кольцо 31. 30 35 40 Электрогидравлический сервоклапан работает следующим образом.При возбуждении магнитной катуш ки 2 гритягивается замыкающая магнитный поток пластина 3 и поэтому на эапорный элемент 8.действует в направлении седла 9 запирающее усилие. Давление во входной гидролинии 10 возрастает,...

Номер патента: 1004671

Опубликовано: 15.03.1983

Авторы: Зимонин, Креймер, Левенсон, Родионов

МПК: F15B 21/12

Метки: вибровозбудитель, пневматический

...в ней растет до сетевого, цикл повторяется.Вибровозбудитель, изображенный на 55 фиг. 2, работает аналогично описанному выше, отличие заключается в том, что роль подвижного элемента 2 выполняет сердечник,связанный с основанием 1 с помощью подвески 14.При приведении однокамерного вибровозбудителя динамического возбуждения в рабо ту от источника 7 подают сжатый воздух в подклапанную камеру 3, а затем от источника 4 сжатый воздух меньшего давления - в полость 9. Подвижный элемент 2, упруго деформируя подвеску 14, движется вверх и до некоторой высоты вслед за ним движется клапан 5. После отрыва от клапана 5 сжатый воздух через отверстие 10 удаляется в атмосферу, а подвижный элемент 2 продолжает некоторое время двигаться до удара по...

Номер патента: 1004674

Опубликовано: 15.03.1983

Автор: Чинахов

МПК: F15B 13/02

Метки: гидравлический, дроссель, переменный

...в поворотной втулке 4, ось которой расположена эксцентрично соплу 2. В гидролинию дроссель подключается каналом 5 и неподвижным соплом 2. Перпендикулярно оси подвижного сопла 3 установлена перегородка 6 со сквозным отверстием, с плоскостью 7 перегородки взаимодействует торец 8 сопла 3 при повороте втулки 4. Таким образом, перегородка 6 является заслонкой среза подвижного сопла 3.Для исключения возникновения зазора между торцом 8 сопла 3 и плоскостью 7 сопло 3 может иметь устройство для компенсации зазора, выполненное, например, в виде пружины (на чертеже не показано).Гидравлический дроссель предложенной конструкции работает аналогично дросселю, описанному в основном изобретении.Сопротивление и проводимость дросселя зависят как от...

Номер патента: 1005669

Опубликовано: 15.03.1983

Авторы: "пьер, Жак, Жан

МПК: F15B 21/12

Метки: акустических, волн, жидкости, излучения, имплозии, посредством

...31 и 32,Устройство работает следующим образом.50Когда подвижные элементы 1 и 2 находятся в сближенном положении (фиг. 2), распределитель 18 направляет под давлением жид. кость через отверстие 15 в отсек 12 цилиндра 11 и через канал 24 - в цишпщр 6. Давление жидкости воэдеиствует на головку 22ч Я клапана 21 и на конец штока 23, вызывая на них противоположные силы; так как поверхность головки 22 клапана 21 больше поверх. 9 4ности конца штока 23, то силадействующаяна головку 22, больше силы, действуюшей наконец штока 23, что вызывает накрытие головкой 22 клапана 21 его седла 29, удержание штока 23, вышедшего в отверстие 19,и герметичное его закрытие посредствомуплотнения 31.Жидкость, поступающая под давлением вцилиндр 6 через канал 24,...

Номер патента: 1006800

Опубликовано: 23.03.1983

Авторы: Борисов, Головкин, Ерошина, Никонов, Петров, Сысоев, Швецов

МПК: F15B 9/03

Метки: усилитель-преобразователь, электрогидравлический

...На чертеже представлена функциональная схема электрогидравлическогоЯ усилителя-преобразователя при использовании его в механизме управления производительностью насоса,Электрогидравлический усилительпреобразователь содержит сравнивающее устройство 1,суммирующее уст-ройство 2 с двумя входами 3 и 4 ивыходом , электронный усилитель 6,электромеханический преобразователь 7с якорем 8 и обмотками 9 управления,гидроусилитель 10 типа сопло-заслонка, заслонка 11 которого связана сякорем 8. Усилитель-преобразовательснабжен дополнительной обмоткой 12,магнитосвязанной с обмотками 9 управления и подключенной на вход 4 суммирующего устройства 2,Электрогидравлический усилительпреобразователь в данном случае используется в качестве...

Номер патента: 1006801

Опубликовано: 23.03.1983

Автор: Красневский

МПК: F15B 11/08

Метки: гидроцилиндром, муфты, средства, трансмиссии, транспортного, фрикционной

...клапан 7 закрывается. Давление в камере управления исполнительного клапана 5 отсутствует, клапан 5 выключен и через него гидроцилиндр 15 сообщен с дренажем, Для включения гидроцилинд,1 1006Изобретение относится к машиностроению и может быть использованодля дистанционного управления многоступенчатыми трансмиссиями транспортных средств, преимущественно боль 5шой единичной мощности.Известны устройства дистанционногоуправления трансмиссиями, содержащиеэлектромагнитные клапаны, посредствомкоторых по команде водителя или ав фтоматического устройства в гидроцилиндры фрикционных муфт подаетсядавление жидкости, что приводит квключению желаемой ступени1 .Существенный недостаток таких устройств заключается.в том, что повреждения электрических...

Номер патента: 1006802

Опубликовано: 23.03.1983

Авторы: Верба, Даниленко, Федоренко

МПК: F15B 15/02

Метки: привод, станка, суппорта, токарно-револьверного

...7, к которому присоединен поршень 8, размещенный в цилиндре 9, связанном с общим звеном 3, Полости цилиндра 9 сообщаются между,собой через регулирующий золотник10, плунжер которого соединен .с управляющим устройством 11, закрепленным на корпусе золотника 10 и связанным с револьверным суппортом 4,например, посредством кулачка 12,размещенного на поворотном барабане 13 суппорта 4.Привод рабочей подачи 2 можетбыть произвольного типа, например,с применением коробки подач.Общее звено 3 может быть выполнено, например, в виде вала 14, с которым связаны: зубчатая передача 15,посредством которой к валу 14 присоединен привод быстрых холостыхперемещений 1; зубчатая передача 16и муфта сцепления 17, которыми с валом 14 связан привод рабочей подачи 2,...

Номер патента: 1006809

Опубликовано: 23.03.1983

Авторы: Бортницкий, Панасевич

МПК: F15B 11/04

Метки: гидропривод

...устройство выполнено в виде трехпозиционного гидрораспределителя идвухпозиционного распределителя вклю, чения рабочих подач, причем в однойиз позиций трехпозиционного гидрораспределителя первый канал распределител ьного у строй ст ва соединен стретьим а второй - с четвертым, вовторой позиции все каналы разобщены, а в третьей позиции первый, второй и третий каналы соединены между собой, а четвертый заперт, вседвухпозиционные распределители подключены параллельно между. собой кнасосу подач, а гидроклапан противодавления соединен с гидробаком через предохранительный клапан насоса быстрых ходов,На чертеже представлена схемапредлагаемого гидропривода.Гидропривод содержит насос 1 быстрых ходов и насос 2 подач,...

Номер патента: 1008512

Опубликовано: 30.03.1983

Авторы: Васильев, Марьяновский, Ноткин, Рабинович

МПК: F15B 1/04

Метки: давления, жидкости, потока, пульсаций, сглаживания

...определенный расчетный. уровень жидкости в сосуде).Цель изобретения - повышение эффективности работы устройства.укаэанная цель достигается тем, 55 что в устройстве для сглаживания пульсаций давления жидкости, содер жащем емкость с патрубками подвода и отвода жидкости, установленными в нижней части емкости, и испаритель б 0 с нагревательным элементом, сообщен-ный.с емкостью в верхней ее части, испаригель выполнен в отдельном корпусе, а емкость снабжена сливным трубопроводом, установленным на 65 верхнем допустимом уровне жидкости и подключенным к входу испарителя.На чертеже схематически изобРаже но предлагаемое устройство.Устройство содержит емкость 1 с патрубками 2 и 3 подвода и отвода жидкости, испаритель 4, нагревательный...

Номер патента: 1008513

Опубликовано: 30.03.1983

Авторы: Антипенко, Басенко, Волох, Лебедев, Палагута

МПК: F15B 1/26

Метки: бак

...из пластмассы или листового металла, с наливной, горловиной 2, закрытой герметичной крышкой 3, сливной патрубок 4, заборный патрубок 5. В днище бака .имеется отверстие- для слива жидкоски; закрываемое Пробкой 6. Демпферы 7 и 8 образуют в баке сквозные полос;ти, Демпферы выполнены в виде рука- вов из упругого материала, концы которых закреплены на наружных сторонах 9 корпуса с помощью болтов 10 и .4 О овальных колец 11. Рукава демпферов выполнены из равномерно чередующихся по периметру участков большой 12 и меньшей 13 толщины для направленной деформации демпферов при расширении 45 илисжатии.Количество демпферов 7 и 8 выбирают в зависимости от назначения бака если бак служит емкостью для топлива, из которой в процессе эксплуатации...

Номер патента: 1008514

Опубликовано: 30.03.1983

Авторы: Иванов, Потапюк, Шапиро

МПК: F15B 11/04

Метки: гидравлическая

...расхода снабжен дополни"тельным обратным клапаном, подключенным параллельнодросселю и сообщенным входом с распределителем.Дополнительный обратный клапанустановлен в полости золотника,Дроссель выполнен в запорном зле-.мейте дополнительного обратного клапана.На фиг, 1 изображена гидравлическая схема гидросистемы) на фиг, 2конструктивная схема регулятора расхода на фиг. 3-то же, вариант нафиг. 4-то же, вариант. 60Гидравлическая система содержитисточник 1 давления, гидроцилиндр2 с поршнем 3 и штоком 4, рабочиеполости штоковая 5 и поршневая б ко"торого связаны с источником 1 пита" 65 ния и сливом 7 через распределитель 8; Гидросистема содержит регулятор 9.расхода, установленный между распределителем 8 и штоковой полостью 5...

Номер патента: 1008516

Опубликовано: 30.03.1983

Авторы: Брунштейн, Троценко

МПК: F15B 21/12

Метки: колебаний, резонансных

...пф 1, 2, 3Наличие ряда областей параметрического возбуждения позволяет при Фармоническом изменении массы системы получать резонансные колебания с частотами, равными собственным частотам. системы и лежащими вне рабочего диапазона частот применяемого генератора колебаний жидкости, что расширяет частотный диапазон получаемых колебаний.Если спектр частот, при которыхвозникают резонансные колебания, при обычном резонансе является точечным и совпадает с совокупностью собственных частот системы,. то при параметрических резонансах он состоит из ряда интервалов (областей), Длины которых зависят от амплитуды параметрического возмущения, Это приводит к постоянству частоты возбуждаемых в систе"ме резонансных колебаний даже при значительных...

Номер патента: 1008517

Опубликовано: 30.03.1983

Авторы: Гришин, Кухарчук

МПК: F15B 21/12

Метки: колебаний, моделирования

...колебаний; нафиг.2 - система управления приводнымцилиндром; на фиг.3 - результаты применения устройства для определенияоптимальных параметров виброзащитыкабины. машиниста роторного экскаватора.Устройство содержит основание 1,связанное с рамой 2 посредством направляющих 3, на которых установленыподвижные платформ 4-7 со сменнымигрузами 8 и упругими элементами 9,приводные цилиндры 10 и 11, рабочиеполости которых (не показаны) связаны с системами 12 и 13 управления,имеющими программные блоки 14 и 15,.Регистрирующую аппаратуру 16, датчики 17 и 18 колебаний, гидрораспределитель 19, жестко связанный с якоремэлектромагнита 20, подключенного квыходу усилителя 21 вход которогоэлектрически связан с элементом 22сравнения, один из .входов...

Номер патента: 1009921

Опубликовано: 07.04.1983

Авторы: Беркутов, Лазунова, Рахматуллин

МПК: F15B 1/00

Метки: боковом, воронкообразования, газа, жидкости, исследования, истечении, прохвата, стенд

...тем, что в стенде для исследования воронкообразования и прохвата газа при боковом истечении жидкости, со держащем резервуар со сменными пат. рубками и систему обвязки, включающую емкость, насос, соединительные трубопроводы, резервуар снабжен камерой, закрепленной на его боковой стенке, в последней выполнены дугообразные пазы для перемещения сменных патрубков, при этом патрубки вы" полнены 2 -образными и установлены в стенке камеры, причем на их выход ном конце смонтированы зубчатые колеса для обеспечения одновременного по" ворота патрубков.На фиг, 1 изображена схема стенда, на Фиг. 2 - механизм управления сливными патрубками, на фиг. 3 - вид Л на фиг. 2.Стенд состоит из резервуара 1 с механизмом управления сливными патрубками,...

Номер патента: 1010320

Опубликовано: 07.04.1983

Автор: Липчак

МПК: F15B 1/02

Метки: блок, питания

..., так 35как перекладка золотника достигаетвеличин при которых попеременно,напорная .магистраль соединяется то со сливной магистралью, то с управляющим органом насоса, заставляя по О следний также попеременно производить направление всего потока рабочей жидкости от насоса то в сливную отсутствие давления), то в напорную магистрали (наличие давления) . Эти явления сопровождаются гидроударами, и, если не остановить насос, ведут к поломке гидросистемы.Целью изобретения является повышение быстродействия и устойчивости работы. 50Указанная цель достигается тем, что блок питания, содержащий насос постоянной подачи, гидроаккумулятор и автомат разгрузки, выполненный в виде гидроуправляемого подпружиненного золотника, полость управления...

Номер патента: 1010321

Опубликовано: 07.04.1983

Авторы: Годин, Грачев, Кебец, Корф, Мацкевич, Сокольский, Южаков

МПК: F15B 11/22

Метки: пневмогидроцилиндр, цифровой

...тем,что цифровой пневмо(гидро) цилиндр,содержащий гильзу и поршни с хвостовиками, последовательно установленныев гильзе с возможностью взаимодействия одного с другим через хвостовики, причем один из крайних поршней жестко связан с выходным штоком, 30эффективная площадь каждого последующего поршня со стороны штока выполнена больше эффективной площадипредыдущего поршня.Изменение эффективной площади . 35каждого последующего поршня можетбыть достигнуто, например, тем,что диаметр хвостовика каждого последующегопоршня со стороны штока выполнен меньше предыдущего, либо тем, 40что гильза выполнена телескопической.На фиг.1 представлена конструктив. ная схема пневмо(гидро) цилиндра сизменяющимся диаметром хвостовика;на фиг.2 - конструктивная...

Номер патента: 1010322

Опубликовано: 07.04.1983

Авторы: Киселев, Терехин

МПК: F15B 15/16

Метки: гидроцилиндр

...возможностью относительного перемещения поршень 5 с полым штоком 6 и плунжер 7, один конец 8 которого выходит из корпуса, а второй конец 9 разме-, 60 щен в полости 10 штока 6 и снабжен захватами 11.Плунжер 7 связан с корпусом 2 пружиной 12. В поршне 5 установлены трехлинейные двухпозиционные распре делители 13 и 14 с фиксаторами 15 ихположения и толкателями 16. Система 1управления выполнена в виде четырехлинейных распределителей 17 и 18. Выходы 19 и 20 распределителя 17 линиями 21 и 22 связаны с входамн 23 и24. распределителей 13 и 14, а выходы25 и 26 распределителя 18 линиями 27и 28 с рабочими полостями 3 и 4. Распределитель 17 связью 29 сообщен сплунжером 7.Конец 8 плунжера 7 снабжен буртом30, на торце поршня 5 выполнена проточка 31, а...

Номер патента: 1011887

Опубликовано: 15.04.1983

Авторы: Алеев, Козлов, Пудовкин, Семенов

МПК: F15B 11/16, F15B 11/17

Метки: гидропривод

...сливом в одной из позиций пилотного клапана, последний выполнен трех- позиционным, а его вход и задроссельная полость управления предохранительно-разгрузочного клапана сообщены с напорной гидролинией второго насоса.На чертехе представлена схема гидро- привода. Гидропривод содержит насосы 1 и 2, исполнительные гидродвигатели 3 - 5, сообщенные с насосами 1 и 2 через обратные клапаны 6 и 7 соответственно и гидроуправляемые распределители 8 вс пилотными клапанами 11 - 13 соответственно. Гидропривод содержит также предохранитель- но-разгрузочный клапан 14 непрямого действия, вход 15 и задроссельная полость 16 управления которого сообщены с напорной гидролинией 17 насоса 1 и со сливом 18 в средней позиции пилотных клапанов 11 - 13. Клапаны 11...

Номер патента: 1011917

Опубликовано: 15.04.1983

Авторы: Валеев, Киселев, Третьяков

МПК: F15B 3/00

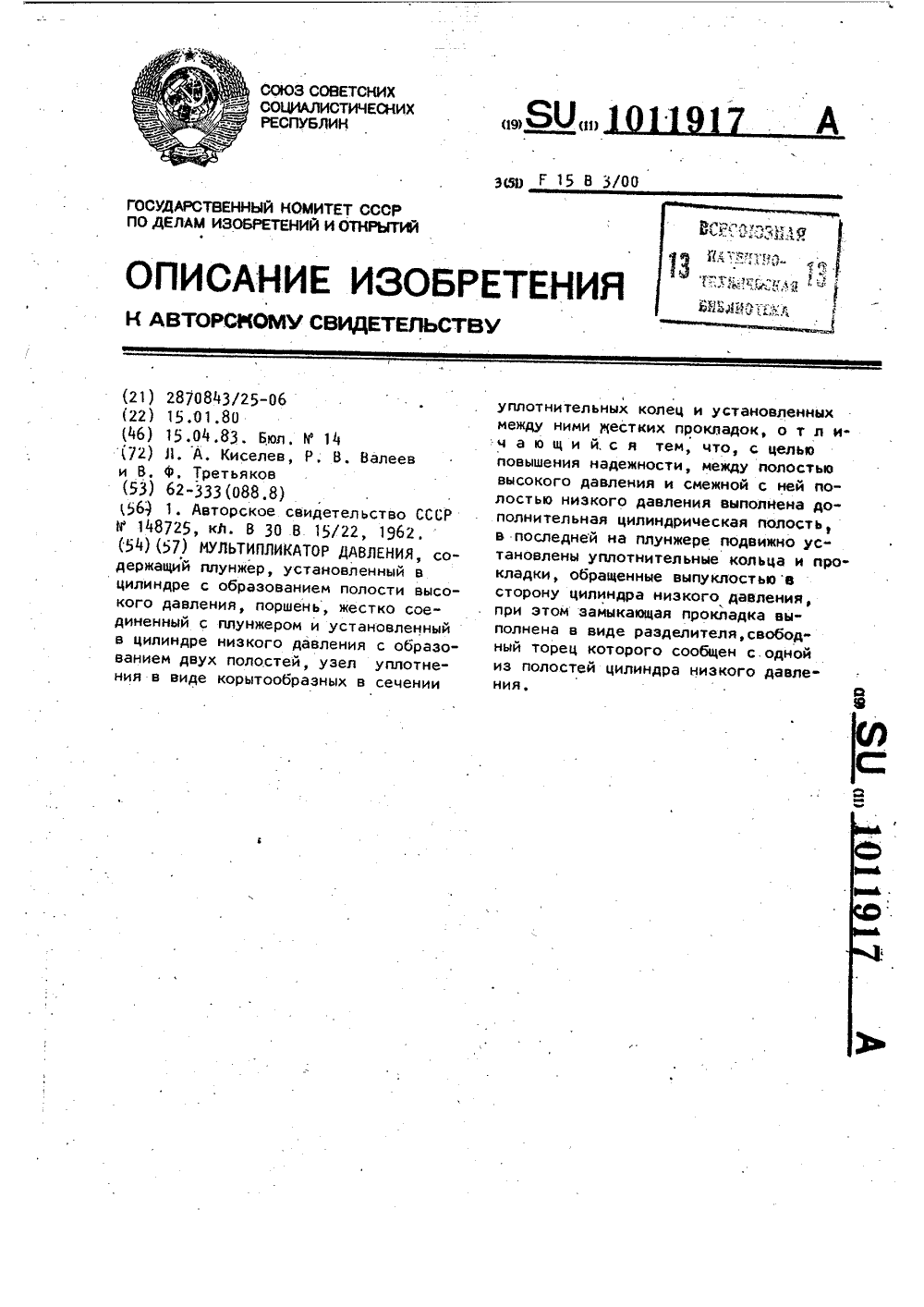

Метки: давления, мультипликатор

...1, установленный в цилиндре 2 с образованием полости 3 высокого давления, поршень 4, жестко соединенный с плунжером 1 и установленный в цилиндре,5 с образованием двух полостей 6 и 7 низкого давления узел 55 уллотнения в виде корытообразных в се" чении уплотнительных колец 8 и установленных между ними жестких прокладок 9. Между полостью 3 высокого давления и смежной с ней полостью 7 низкого давления выполнена допрлнительная цилиндрическая полость 10. В последней на плунжере 1 подвижно ус-./ тановлены уплотнитеяьные кольца 8 и прокладки 9, обращенные выпуклостью в сторону полости 7 низкого давления, при этом замыкающая прокладка выполнена в виде разделителя 11, свободный торец которого сообщен с полостью7 низкого давления, Торец...

Номер патента: 1011918

Опубликовано: 15.04.1983

Автор: Федотов

МПК: F15B 3/00

Метки: гидропреобразователь

...них обратными клапанами, золотни- новлены сопла 42 и 43, На корпусековый распределитель выполнен в виде 7 гидродвигателя установлены шаридвух зоотниковых втулок с впускны- ковые фиксаторы 44 и 45 аля удержами и выпускными отверстиями на их ния втулок 13 и 14 соответственно вцилиндрической поверхности, для взаи одном из их крайних положений цимодействия с отверстиями на корпусе линдры насосов 1 и 2 снабжены тругидродвигателя, втулки установлены бопроводами 46 и 47 для нагнетаниявнутри корпуса гидродвигателя по обе жидкости в систему не показана),стороны от его поршня с оЬразованием Гидропреобраэователь работает слесо стороны .торцовых поверхностей 55 дующим образом,гидродвигателя управляющих золотнико- В положении, показанном на чертевых...

Номер патента: 1011919

Опубликовано: 15.04.1983

Авторы: Бухтин, Овечкин, Сидельников, Улькин

МПК: F15B 3/00

Метки: мультипликатор

...1 и поршень 2, Последнийустановлен в корпусе 1 с образованием полостей подачи 3, низкого давления 4, слива 5 и высокого давления Ь.Ступенчатый золотник 7 с хвостовиками8 и 9 установлен в сквозной ступенчатой расточке 10 поршня 2 с оЬразованием в пределах поршня 2 центральной11 и двух крайних золотниковых поло"стей 12 и 13, Золотник 7 своими хвостовиками 8 и 9 в крайних положенияхвзаимодействует с торцовыми стенками корпуса 14 и 15 соответственно,В поршне 2 выполнен канал 16, соединяющий в одном из крайних положений золотник 7 и полость 3 подачи сполостью 4 низкого давления, В томже поршне 2 выполнен второй канал 1/с установленным в нем оЬратным клапа-,ном 18, Кроме того, в поршне 2 имеется третий канал 19, соединяющийполость 4 низкого...

Номер патента: 1011920

Опубликовано: 15.04.1983

Авторы: Новик, Федорец

МПК: F15B 9/03

Метки: пневмогидравлический, привод, следящий, управлением, цифровым

...фиксатором, включающим кронштейн 13 упоров 14 и 15, взаимодействующих с пружиной 16, причем ширина упоров 14 и 15 545Кроме того, следящий привод включает дросселирующий распределитель, выполненный в виде четырехкромочного золотника 17, установленного в гильзе 18, имеющей сливные окна 19 и 20 и напорное окно 21, сообщенные соответственно со сливной линией 22 и напорной линией 23, Золотник 17 выполнен с отрицательным перекрытием напорного окна 21 и с положительным перекрытием сливных окон 19 и 20 Дросселирующий распределитель связан гидролиниями 24 и 25 с исполнительным механизмом 26, содержащим выходной вал 27. Исполнительный механизм 26 связан с винтом 11 посредством шлицевого соединения 28.ГПневмогидравлический следящий привод...

Номер патента: 1011921

Опубликовано: 15.04.1983

Авторы: Войнич, Красников, Сыромолотов, Шутман, Шухман

МПК: F15B 11/20

Метки: гидросистема

...каждая из-которых связана содной из ветвей обоих замкнутых контуров, снабжена двумя клапанами ИЛИ,согласующее устройство выполнено ввиде двух гидроуправляемых двухпозиционных распределителей, установленныхпоследовательно в выравнивающих линиях, а полость управления каждого распределителя связана через клапан ИЛИ светвями одного из замкнутых контуров.На чертеже приведена схема гидросистемы,Гидросистема дорожного катка содержит две регулируемые гидротрансмиссии1 и 2, согласующее устройство 3, выполненное в виде двухпозиционных распределителей 4 и 5 с полостями 6 и 7управления, насос 8 подпитки и насос9 управления.Каждая гидротрансмиссия 1 и 2 содержит соответственно реверсивные регулируемые насосы 10 и 11 и моторы12 и 13,...

Номер патента: 1011922

Опубликовано: 15.04.1983

Авторы: Антонов, Самарин, Семенов

МПК: F15B 19/00

Метки: гидродинамических, испытания, передач, стенд

...и турбинное колеса922 4 и 5 испытываемой передачи, связанныесоответственно с приводным двигателем6 и нагрузочным устройством 7, и гидросистему подпитки передачи, включающую бак 8, насос 9 подпитки, предохранительный клапан 10, распределитель 11и теплообменннк 12, причем стенд снабжен блокировочным фрикционом 13, ведущие диски 14 которого установлены нанасосном колесе 4, а ведомые диски 15 на турбинном колесе 5, и установленнымв картере 1 и подключенным к распределителю 11 гидрозамедлителем 16 с ротором 17, соединенным при помощи муфты 18 с ведомым валом 3. Насосное итурбинное колеса 4 и 5 совместно с ре,актором образуют гидротрансформатор 19. 51015 Стенд для испытания гндродинамичес 20 кнх передач работает следующим образом.Режим...

Номер патента: 1011923

Опубликовано: 15.04.1983

Авторы: Колесниченко, Кузнецов, Нурмухаметов, Радзеиовский

МПК: F15B 21/00

Метки: модель, трубопровода

...изобретения - повышение точности моделирования.Эта цель достигается тем, что модельтрубопровода, содержащая фланцы и расположенный между ними арматурный алемент с нанизанными на него наборнымиалементами, имеет соединительные полыесферические элементы с фигурной прорезью, установленные на арматурномалементе в чередующемся порядке междунаборными элементами, и установленныев каждом концевом наборном алементерегулировочн 3 ю гайку, связанную с арматурным алементом, и пружину, располо. женную между гайкой и концевым соединительным полым сферическим элементомВпри атом каждый наборный элемент выполнен в виде полой цатиндрической втулки, имеющей сферическое гнездо с шероховатой поверхностью на каждом торце.На чертеже схематично изображена...

Номер патента: 1015128

Опубликовано: 30.04.1983

Авторы: Бансевичюс, Каупелис, Малишаускас, Рагульскис

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...- заслонка, состоящий из сопел 9 и 1 О и разделяющей их заслонки 11, силовой элемент 12, выполненный в виде обоймы 3 с запрессованным по периметру в ней пьезокерамическим стержнем 14. Каждый из электромеханических преобразователей 7 и 8 выполнен в виде двух пьезокерамических шайб 15, 16 и 17, 18, прижатых винтами 19 и 20 к торцовым поверхностям 21 и 22 концентраторов 23 и 24. В узловых сечениях 25 и 26 концентраторов 23 и 24 крепятся первые пластины 27 и 28 упругих направляющих, а45 50 55 5 10 15 20 25 30 35 40 во вторых узловых сечениях 29 и 30 крепятся вторые пластины 31 и 32 упругих направляющих. Концы пластин 27, 28, 31 и 32 зажаты в корпусе 33, а для достижения оптимальной силы прижима концентраторов 23 и 24 к обойме 13 плоские...

Номер патента: 1015129

Опубликовано: 30.04.1983

Автор: Глива

МПК: F15B 9/02

Метки: гидравлический, привод, следящий

...взаимодействующими с винтом, при этом тяга снабжена профилированным пальцем, закрепленным пружинящей скобой в криволинейной проточке, а рычаг - кулач 35 ком для взаимодействия с конечным выключателем, снабжен подключенным к полостям гидродвигателя гидромотором обратной связи с поворотным и установленным с возможностью осевого перемещения выходным валом, выполненным заодно с рычагом, в тор це которого выполнена расточка, и промежуточным валиком, на одном конце которого выполнена криволинейная проточка, а на другом - опора вращения, установленная в расточке рычага, при этом тяга жестко соединена с золотником и выполнена в виде плос кой пружины.На фиг. 1 изображена схема гидравлического следящего привода; на фиг. 2 - разрез А-А на...

Номер патента: 1015130

Опубликовано: 30.04.1983

Авторы: Мелихов, Свешников

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...электрогидравлическом следящем приводе, содержащем задающий электродвигатель, связанный редуктором с распределительным золотником, подключенным гидролиниями к полостям гидродвигателя, шток которого связан с золотником устройством обратной связи по положению,. выполненным в виде последовательно связанных зубчато-реечной и червячной передач, причем зубчатое коле.со зубчато-реечной передачи связано со ступицей червячного колеса с помощью установленного в осевой расточке последнего промежуточного валика, снабженного радиальным штифтом, размещенным в треугольном пазу, и подпружиненного с одной 4 О стороны относительно ступицы червячного колеса, промежуточный валик жестко связан с зубчатым колесом, а треугольный паз выполнен на торце ступицы...

Номер патента: 1015131

Опубликовано: 30.04.1983

Авторы: Закройский, Малишаускас, Маслов, Рагульскис

МПК: F15B 9/03

Метки: усилитель, электрогидравлический

...которые выполнены пьезокерамическими.На фиг. 1 дана принципиальная схема предлагаемого усилителя:, па фиг. 2 - пье зокерамический электромеханический преобразователь; на фиг. 3 - узел 1 на фиг. 1 (металлическая лента); на Фиг. 4 -- временной график работы фиксаторов при прямом ходе металлической ленты; на фиг, 5 то же, при обратном ходе.Электрогидравлический усилитель содержит корпус 1, электрический блок 2 управления, электромеханические преобразователи 3 - 5, подпружиненный золотник 6, тягу 7, фиксаторы (не показаны), выполненные в виде выемок 8 - 10 в корпусе 1, и толкатели 11 - 13, каждый из которых, перемещаясь в направляющих 14, через рычаг 15 и шарнир 16 соединен с соответствующим электромеханическим преобразователем. Тяга 7 при...

Номер патента: 1015132

Опубликовано: 30.04.1983

Автор: Бритвин

МПК: F15B 9/04

Метки: возвратно-поступательного, гидравлический, движения, привод

...1, конечные выключатели 2 и 3 у в крайних положениях выходного звена 4 гидродвигателя 1, двухпозиционный распределитель 5, соединенный рабочей гидролинией 6 с гидродвигателем 1, рабочей гидро- линией 7 - с источником питания (не показан), рабочей гидролинией 8 - со сливом, а линиями 9 и 10 управления - с конечными выключателями 2 и 3 соответственно. Кроме того, он содержит регулируемый реверсивный гидромотор 11, установленный на гидролинии 6, клапаны 12 и 13, подключенные параллельно гидромотору 11 и встречно-параллельно друг другу, и устройство дроссельного регулирования скорости гидродвигателя 1, установленного на гидролинии 6, выполненное в виде встречно включенных регуляторов 14 и 15 потока с общим управляемым дросселем 16,...
