Пневмопривод
Номер патента: 1687932
Опубликовано: 30.10.1991
МПК: F15B 20/00
Метки: пневмопривод
...клапана 17 и через распределитель 8 в бесштоковую полость 4 пневмоцилиндра 2, Одновременно в бесштоксвую полость 3 пневмоцилиндра 1 подае ся воздух поддав лением, опоеделенным редукционным клапаном 17. Пгц,исходит подвод штоков 45 и 46 пневмоцилиндров 1 и 2 до соприкосновения с деталью 47. Так как в полость 4 лнев. моцилиндра 2 подается рагочее давление, э в полость 3 пневмоцилиндра 1 меньшее давление (тормозное), то пневмоцилиндр 1 выполняет тормозную функцию, а пневмоцилиндр 2 - рабочую, при этом шток 46 в конце хода нажимает переключатель35, который дает сигнал в линию 48 на переключение распределителя 8, Рабочее давление подается в полость 3 пневмоцилиндра 1, а в полости 4 пневмоцилиндра 2 устанавливается противодавление,...
Способ предпусковой подготовки рабочей жидкости гидросистемы
Номер патента: 1687933
Опубликовано: 30.10.1991
Авторы: Гулин, Кулапов, Сорокин
МПК: F15B 21/04
Метки: гидросистемы, жидкости, подготовки, предпусковой, рабочей
...средой до окончания фазового перехода, Подд ют т-ру жидкости в рабочем диапа тем теплопередачи от теплоаккум щей среды при обратном фазово де. 2 ил,При е гидросистемы в установившемся режиме посредством теплообменника 10 аккумулируют отходящую теплоту рабочей жидкости тепло й средой, которая при этомзовый переход.В экспериментальной установке в качестве теплоаккумулирующей среды применялись кристаллогидраты гидроксида бар следующими параметрами: температура пявления 40-50 С, теплота фазо превра.цения 60-70 ккал/кг,ак как бак 8 с гидравлической жидкостью и теплоаккумулирующая среда 9 находятся в непосредственном контакте, то за счет теплопередачи через стенки бака 8 в период фазового превращения теплоаккумулирующей среды 9 поддерживают...
Роторный акустический излучатель
Номер патента: 1687934
Опубликовано: 30.10.1991
МПК: F15B 21/12
Метки: акустический, излучатель, роторный
...тгсттт =1 - 1 -- то, а число отаарстии 8 ротора 7 йр=(+1) К, а число отверстий 6 статора 4 йс=К, где =2,3,4; К:=1,2,3 Параметры ротора 7 и статора 4 (количество отверстий) взаимозаменяемы, Полость 9 ротора 7 постоянно сообщена с каналом 2 подвода рабочей жидкости. Ротор 7 приводится во вращение приводом 10,Роторный акустическии излучатель работает следующим образом,Обрабатываемая жидкость подается через канал 2 под давлением в полость 9 ротора 7, откуда через отверстия 8 ротора У и отверстия 6 статора 4 попадает в рабочую полость 5 корпуса 1 и оттуда в канал 3 отвода жидкости, Выполнение ширины и числа отверстий 6 и 8 статора 4 и ротора 7 соответственно по указанным соотношениям обеспечивает постоянство гидравлического...
Вибратор
Номер патента: 1687935
Опубликовано: 30.10.1991
Авторы: Гришко, Козин, Маламуд
МПК: F15B 21/12
Метки: вибратор
...каналы 9 для свободного прохода газа из сопл 2 и 8, Лопасти 5 состоят из по меньшей мере двух секторных частей 10, выполненных с возможностью углового перемещения друг относительно друга, Коллектор 7 выполнен с возможностью углового перемещения относительно основного коллектора 1, Коллекторы 1 и 7 закреплены на станинах 11,Вибратор работает следующим обраЗом.Газ под давлением иэ коллекторов 1 и 7 поступает в сопла 2 и 8 соответственно и истекает из них, Одновременно приводному валу б сообщается вращательное движение, которое передается гопастям 5, Последние поочередно попадают под струи газа, вытекающего из сопл 2 и 8 коллекторов 1 и 7 соответственно. При этом прерыватель4 получает возвратно-поступательное движение, которое...
Вибровозбудитель
Номер патента: 1687936
Опубликовано: 30.10.1991
МПК: B06B 1/18, F15B 21/12
Метки: вибровозбудитель
...работает следующим образом,При подаче рабочей среды поддавлением через .канал 3 в полость корпуса 2 призакрытом коническом насадке 4, давление вего полости повышается и воздействует навыступ 5 крышки 6, удерживающейся в состоянии покоя при помощи тороидальногоупругого элемента 8, заполненного сжимаемой средой. По мере повышения давлениярабочей среды в насадке 4, которая воздействует через крышку 6 на упругий элемент8, сжимает в ней упругую среду, обеспечивая перемещение крышки 6 в нижнее положение, рабочая среда через образуемыйзазор между насадком 4 и выступом 5 черезканалы 9 направляется на лезвие инструмента 7.После выхода порции рабочей средыдавление в полости насадка 4 снижается икрышка 6 под действием тороидальной упругой...
Ударно-струйный генератор
Номер патента: 1687937
Опубликовано: 30.10.1991
Авторы: Борисенко, Елдинов, Трибрат
МПК: F15B 21/12
Метки: генератор, ударно-струйный
...обращенной вогнутостью в сторону рабочей камеры,55 Изобретение относится к машиностроению, в частности к усройствам для создания импульсных потоков, и может бытьиспользовано в промыцгленности строительных материалов, металлургической, химической промышленности и другихотраслях народного хозяйства,Цель изобретения - повышение эффективности, и надежности в работе.На фиг.1 показан генератор в режимезаполнения, продольный разрез; на фиг.2 то же, в режиме генерации импульсного потока.Ударно-струйный генератор содержиткорпус 1, цилиндрическое сопло 2, клапан 3,снабженный уплотнительным кольцом 4,внутренним 5 и внешним 6 обтекателями,поршень 7 с уплотнителем 8, соединенныйштоком 9 с клапаном,3 и разделяющий полость корпуса 1 на рабочую 10 и...
Ударно-струйный генератор
Номер патента: 1687938
Опубликовано: 30.10.1991
Авторы: Борисенко, Елдинов, Трибрат
МПК: F15B 21/12
Метки: генератор, ударно-струйный
...5 выполненаседло 13 упрдвляюшего очпднд 11, В раба.чем клапане 3 выполнено сквозное осевоеотверстие 14, Между рабзч ;( 3 и управляюгцим1 1(лапднами установлена поужинд 1 Б,Рабсчий клапан 3 снабкен направляющимцилиндрОм 16 и направляюдими ребрами1,Ударно-сгауйный ";.нера гор работдеследующим образам,Б режиме заполнения рабочая среда через распределитель 9 подается в управляю.щую камеру 7, а оттуда, отжав манжету,через зазор между цилиндрам 4 и поршнем5 - в рабочую камеру 6. При з 1 ом раба .ий 3и управляющий 11 1(пдпяны гермеична пе"рекрывдют сопла 2 и отверстие 12.В режиме генерации рабочая;реда изуправляющей камеры 7 врез распределитель 9 начинает сбрасываться в д масферу,За счет усилия, создаваемого давленлем ра бочей среды в...
Устройство для измерения давления на контакте штока с эластичным уплотнением
Номер патента: 1688139
Опубликовано: 30.10.1991
МПК: F15B 19/00, F16J 15/00, G01M 13/00 ...
Метки: давления, контакте, уплотнением, штока, эластичным
...7 сопряжены с мембранной оболочкой 8, Выпуклые упоры 12 датчика 9 размещены в кольцевом пазу, образованном торцами штока 6 и удлииителя 7, ширина которого допускает регулировку с помощью регулировочных прокладок 14 и 15, и контактируют с цилиндрической мембранной оболочкой 8, изолирующей паз от камеры 2.На внешней поверхности цилиндрической мембранной оболочки 8 нанесена шкала 18, а на корпусе 1 закреплен указатель 19 хода штока. Система подачи и регулирования давления рабочей среды (не показана) соединена с камерой 2 магистралью 20.Устройство содержит также систему 21 замера силы трения, привод движения штока и систему регистрации сигналов датчика (не показаны).Устройство работает следующим образом.Перед началом измерений...
Насосно-аккумуляторный гидропривод
Номер патента: 1689669
Опубликовано: 07.11.1991
МПК: F15B 1/02
Метки: гидропривод, насосно-аккумуляторный
...исключением дискретности преобразования давления,На чертеже изображена схема предлагаемого гидропривода.Насосно-аккумуляторный гидропривод содержит насос 1 с предохранительнь)м клапаном 2. Насос 1 соединен напорной гидро- линией 3 через золотник 4 с исполнительным гидроцилиндром 5, К напорной гидролинии 3 посредством гидролиний 6 и 7 через гидро- преобразователь 8 давления присоединен гидропневматический аккумулятор 9. Гидро- преобразователь 8 давления выполнен в виде соединенных общим валом 10 двух аксиально-поршневых насосов-моторов 11 и 12 с различными рабочими объемами; насос- мотор 11 имеет больший рабочий объем, а насос-мотор 2 - мень)ний рабочий объем. Гидропривод снабжен гидробаком 13.Насосно-аккумуляорный гидропривод работает...
Воздушно-гидравлический аккумулятор
Номер патента: 1689670
Опубликовано: 07.11.1991
Авторы: Гвелесиани, Кирмелашвили, Махарадзе
МПК: F15B 15/14
Метки: аккумулятор, воздушно-гидравлический
...Внешний диаметр которого меньше внутрен. него диаметра емкости 5 В ггоршне 12 выполнены закрытые винтами 15 отверстия для заполнения межпоршневой камеры 16 (предназначенной для смазки внутренней поверхности емкости 5). Гидравлическая магистраль 3 за насосом (не показан) снабжена обратным клапаном 17. Нижняя часть емкости 5 посредством патрубка 18 н дополнительчого обратного клапана 19 сообщена с нижней частью дополнительной емкости 20. Верхняя часть дополнительной емкости 20 осредством патрубка 21 с задвижкой 22 сообшена с гидравлической магистралью 3 до обратного клапана 17Воздушно-гидравлический аккумулятор ;заботает следующим образомПри работе насоса (не показан) в гидравлической магистрали 3 устанавливается рабочее давление,...
Гидравлический привод
Номер патента: 1689671
Опубликовано: 07.11.1991
Авторы: Будылин, Степанов, Таганов, Хуторецкий
МПК: F15B 11/032
Метки: гидравлический, привод
...100 кгс/см) срабатывает реле 11 давления, от электрического сигнала которого срабатывает электромагнитный распределитель 3. В распределителе 3 перемещается золотник и поток масла от насоса 1 направляется в полость 9 низкого давления, мультипликатор , из полости 8 высокого давленияасло будет вытеснятьс я в магистраль высокого давления. Давление этого потока будет вы не давления масло- потока насоса во столько раз, зо сколько площадь сечения поршня превышает площадь сечения штока мультипликатора 7.Поток масла высокого давления не может пойти на слив, так как этому препятствует обратный клапан 4. Из щтоковой полости 10 мультипликатора 7 масло через распределитель 3 и,дроссель 18 сливается в бак 6.35 1 О Формула изобретения 45 50 55 5 10 15...
Гидравлическая система дистанционного управления подъемником
Номер патента: 1689672
Опубликовано: 07.11.1991
Автор: Борисов
МПК: F15B 11/04
Метки: гидравлическая, дистанционного, подъемником
...распределители 3 - 6 установлены последовательно в одной позиции, соединяя между собой противоположные полости гидродвигателейи 2 (и других), при этом дополнительный распределитель 9 выполнен четырехлинейным двухпозиционным аналогично указанным. Все распределители 3- - 9 выполнены в одном блоке.Гидравлическая система работает сле дующим образом.При выключенных электромагнитах распределителей 3 - 9 жидкость последовательно проходит все распределители и через второе цилиндровое отверстие и сливной канал распределителя 9 возвращается в гидробак. При включении с пульта управления электромагнитов распределител ей 3- - 5 ил и 6 (одного или нескольких) совершается движение рабочего органа (исполнительного гидродвигателя 1 или 2, или...
Гидросистема грузового крана
Номер патента: 1689673
Опубликовано: 07.11.1991
Авторы: Богданов, Домрачев, Лысенко, Рыбко, Хрущев
МПК: F15B 11/04
Метки: гидросистема, грузового, крана
...4, который начичаетнаматывать трос на барабан грузовой лебедки, пока не повысится давление в поршневой полости гидроцилиндра 1 стрелы дн.временно сигнал поступает на входы логического элемента И 15 и элемента 23 выдержки времени логического блока 29 управления,Если вес груза, закрепленного на крюке,незначителен, то на выходе датчика 2 дав 10леьия сигнал оавен нулю, на выходах логических эл,;,; .ов И 15 и 35 сигналы такжеравны нул: .томат 28 разгрузки не разгружает наса" 25 от давления и подъем грузаосуществляет:я при подводе к гидромотору 4суммарной годачи насосов 6 и 25.Если же Вес грузя такОВ, что замыкаютсяконтакты датчика 2 давления, то сигналпоступает на второй вход логического элемента И5, сигнал подводится к входу...
Реверсивный шаговый механизм
Номер патента: 1689674
Опубликовано: 07.11.1991
Авторы: Гельфенбейн, Комаров, Куликов, Меньщиков, Янковой
МПК: F15B 11/12, F15B 15/06
Метки: механизм, реверсивный, шаговый
...аы."тупы 11 и 12, которые взаимодействуют : зубьями соседнего храпового колеса и выполняют функцию обратного хода. Реверсивный шаговый механизм раба тает слдующим образом.Сжа гый воздух подается в напорную полость 13 одного из толкателей, происходит перемещение, например, толкателя 6 в крайнее (левое) положение, при этом собачка 8 этого толкателя выступом 1 О входит в зацепгение с храповым колесом 3 и поворачивает .го на один шаг. При этом вь(ступ 11 - защелка обратного хода второго храпового колеса 2 вместе с собачкой 8 отходит от воего храпового колеса и и препятствует .го вра(цению, а выступ 12защелка обратного хода первого храпового колеса 3 :кользит по поверхности (4 храпового коле:а 3, отклоняет собачку 9. После сброса Я1 И ИП И...
Регулятор расхода
Номер патента: 1689675
Опубликовано: 07.11.1991
Автор: Осадчий
МПК: F15B 13/02
...расхода содержит корпус с входным 2 и выходным 3 каналами, золот ник 4 с дроссельным отверстием 5 постоянного сечения и с входным окном 6, взаимодействующий с пружиной 7 и установленный в корпусе 1 с образованием редуцируемой 8 и выходной 9 полостей, а также с возможностью осевого перемещения и образования переменного дросселя 10 между входным окном 6 золотника 4 и входным каналом 2 корпуса 1. Б корпусе 1 соосно золотнику 4 выполнены дополнительные полости 11 и 2, в которых размешень 1 соответственно плунжеры 13 н 14, взаимодействующие с золотником 4. Дополнительная полость 11 каналом 15 сообщена с редуцируемои полостью 8, а дополнительная полость 12 каналом 16 - с входным каналом 2.Регулятор расхода работает следующим...
Стенд для испытания двух объемных регулируемых гидропередач
Номер патента: 1689676
Опубликовано: 07.11.1991
Авторы: Маркелов, Мороз, Потапов, Савельев
МПК: F15B 19/00
Метки: гидропередач, двух, испытания, объемных, регулируемых, стенд
Способ подготовки гидрофицированной машины к ремонту
Номер патента: 1689677
Опубликовано: 07.11.1991
МПК: F15B 19/00
Метки: гидрофицированной, подготовки, ремонту
...в режим холостого прокручивания. Включают пусковой двигатель. После удаления рабочей жидкости из нисходящей части сифонного трубопровода пусковой двигатель отключают. 1 ил. Способ осуществляют следующим образом.Золотник распределителя 11 устанавливают в нейтральное положение, включаютв работу редуктор 2 привода насоса 1 и останавливают основной двигатель 4. Затем сверхнего отверстия всасывающего трубопро- (,С вода 5 удаляют пробку 6, что приводит к ;ф тому, что рабочая жидкость из правой части рь) всасывающего трубопровода 6 сольется в бак 7. В левой же части всасывающего трубопровода 5 жидкость остается. Для ееуда- ф 3 ления необходимо включить в работу пуско.вой двигатель 3. При использовании дизеляв качестве основного...
Стенд для испытания сдвоенных гидронасосов
Номер патента: 1689678
Опубликовано: 07.11.1991
Авторы: Воскресенский, Гилев, Матвеев
МПК: F04B 51/00, F15B 19/00
Метки: гидронасосов, испытания, сдвоенных, стенд
....2, КОТООЫЙ ЕР,; редуктор 3 приводит .;",) Вра,ОРИе вал с,.ваеь ного гидронасоса 4. :-,.боцая ж:кос о" секии своеногг. г;1;01:1 оса 4 под:етс; К ДЕ" У М В ХОД г Ы М Л 1 Н И Б М Р а С П Р Е Д ЕЛ Т С.г и ., при этом В средне 1 гСг 0)с.1:.и з).О;1:ика 12 ма ГРстр г(1 и 9 с 000 ц( ны с лиги яз 1 1О н 1 слив в баки вал .:.;военно о ГРд)0 асоса 4 вращается с минимальной (коро тьс.1 ри смецспии зо ОТЯк 32 Впг)а ВО,ег.:1 г слиВная линия 10 геэ(."гОы:ется и ребог 1 Я ЖИДКОСТЬ ИЗ ЛЕВОЙ СЕКР 1 И СДВОЕНо.0 .; ИЕГ.Ронасоса 4 напРВВ. Ягтся цегез сРедню 0 выходную линию 1 к г)егу;.руез 0(Лоос- селю 8 и далее;( нагнсгате 1 ьной )гасес-,рапи 6. (р 1 этом рабцаЯ жи 1:Ость (;з и 1;авс СЕК 1 НИ СДВОЕННОГО ГЗ)ЗНЭСОСВ г НанВВ лЯстсЯ В г)ВВУ:0 сли нуг (...
Устройство для изолирования поврежденного трубопровода гидросистемы
Номер патента: 1689679
Опубликовано: 07.11.1991
МПК: F15B 20/00
Метки: гидросистемы, изолирования, поврежденного, трубопровода
...гидросистемы телескопического грузоподъемника с предложенным устроиством; на фиг, 2н10 конусные проточки на штоке устройства;на фиг, 3 - пружина устройства.Устройство для изолирования поврежденного трубопровода гидросистемы содержит смонтированный с возможностью пере мещения в направляющих корпуса 1 и крышки 2 подпружиненный шток 3, на конце которого закреплен запорный элемент 4, взаимодействующий с каналом 5.Запорный элемент 4 вь 1 полпен тарельчатым. Канал 5 выполнен в виде отверстий, расположенных симметрично вокруг направляющей штока 3 в корпусе 1., Шток 3 выполнен с конусными проточками 6, обращен нь 1 ми основаниями 7 к его средней части 8.Пружина штока 3 выполнена в виде плас В тины 9 с лепестками 10, расположенными равномерно...
Газожидкостный пульсатор
Номер патента: 1689680
Опубликовано: 07.11.1991
МПК: F15B 21/12
Метки: газожидкостный, пульсатор
...8 расположен поплавок-заслонка 12 с винтовой нарезкой на наружной поверхности. Гидрозатвор 6 заполнен запорной жидкостью 13, имеющей плотность выше плотности рабочей жидкости. Ветвь 9 трубопровода 3 подключена к нижней части стояка 8 выцге уровня запорной жидкости 13. Ветвь 10 подключена к чаше 7 в верхней ее части. 25Пульсатор работает следующим образом.В начале работы рабочая жидкость подается в чашу 7 и стояк 8 гидрозатвора 6. Заполнив стояк 8 и чашу 7, рабочая жидкость поступает по трубопроводу 11 в емкость 1. При заполнении емкости 1 рабочая жидкость запирает внутренний конец сливного сифона 2, что приводит к тому, что воздух, запертый в емкости 1, начинает сжиматься, а его давление через патрубок 5 передается к потребител 1 с...
Устройство для создания акустических колебаний в проточной жидкой среде
Номер патента: 1689681
Опубликовано: 07.11.1991
МПК: F15B 21/12
Метки: акустических, жидкой, колебаний, проточной, создания, среде
...ярусами пазов 6 - 9 находятся камеры 10 озвучивания, образованные кольцевыми проточками на поверхности ротора 4 и внутренней поверхности корпуса 1. Соосно с основным входным патр обком 2 корпус снабжен дополнительным патрубком 11 входа, расположенным на противоположной стенке корпуса 1, Ротор 4 выполнен н виде тела вращения, образованчого соосно, прямыми, круговыми конусами с общим основанием и вершинами, направленными в разные стороны, Дроссслирующие пазы 6 - 9 выполнены на поверхностях конусов и внут. ренней поверхности корпуса 1 под углом к образующим конусов и симметрично их общего основания. Выходной патрубок 3 расположен так, что его ось лежит в плоскости общего основания конусов, образую. щих ротор 4, который может...
Поршневой двигатель
Номер патента: 1628625
Опубликовано: 15.11.1991
Автор: Шестаков
МПК: F15B 15/06
...13, Между пластинами 12 и торцовыми стенками полости 7 установлены амортизаторы 1.4, в которых выполнены полости 15 для размещения шестерен 8 в крайних положениях поршня 2. При этом радиус поверхностей полостей 15 больше наружного радиуса шестерен 8, Для ограничения перемещения амортизаторов 14 предусмотрены упоры 16, Перемычки 17,Целью изобретения явл надежности, Для Этого в жащем полый двусторон установленный на подши преобразовательный зуб ханизм в виде соединенн и амортизаторы, раэмеще шестерен и торцом полос нены полости с радиусом ного радиуса шестерен, последних в конце хода и соединяющие полости 15, выполняют фции упоров между поршнем 2 и осьюкрайних положениях поршня 2. Для соония полостей 3,4 с источником давленокружающей...
Гидропривод летучих ножниц
Номер патента: 1690971
Опубликовано: 15.11.1991
Авторы: Бережной, Даниленко, Жабский, Крисанов, Сокольский, Шефер
МПК: B23D 15/14, F15B 9/02
Метки: гидропривод, летучих, ножниц
...отверстия и заставляя вращаться гидромотор с большей скоростью, При угловой скорости гидромотора больше угловой скорости гайки 5 плавающий винт 4 будет выкручиваться, смещаясь влево, что заставит опускаться плунжер гидрораспределителя 14, Проходные отверстия в нем будут уменьшаться что вызовет уменьшение угловой скорости гидромотора, Таким образом, любые отклонения угловой скорости гидромотора от заданной скоросги гайки 5 будут корректиров ться в сторону их уменьшения, т.е. приближения к синхронному вращению, пр этором с высокой точностью будет отсле.:кнваться мерная длина,11 астройка на мерную длину осуществляется приспособлением 7 путем изменений его передаточного отношения: чем меньше угловая скорость вала б по сравнению с валом...
Устройство для торможения подъемно-транспортных средств
Номер патента: 1691569
Опубликовано: 15.11.1991
Авторы: Ерейский, Осердников, Халфин
МПК: F15B 1/02
Метки: подъемно-транспортных, средств, торможения
...повышается дэв с электромагнитным управлением устэИзобретение относится к гицравлическим устройствам для торможения подъемно-транспортных средств и может быть использовано, например, в краностроенииЦель изобретения - повышение эффективности торможения и уменьшение нагрузок на металлоконструкцию подъем. но-транспортного средства,На чертеже представлена схема гидро- системы устрайстВэ для торможения.УстрайствО ДлЯ торможения г 1 ОДьемна транспортного средства содержит раму 1 с установленными на ней передним и задним буферами 2 и 3, опиоэющуюся на ходовые колеса 4, Валы 5 которых кинемэтически связаны с насосами б, входы которых гидравлически связаны с гидробаком 7 э выходы - с тормозными цилиндрами 8 и с гидрабаком 7 через регулируемый...

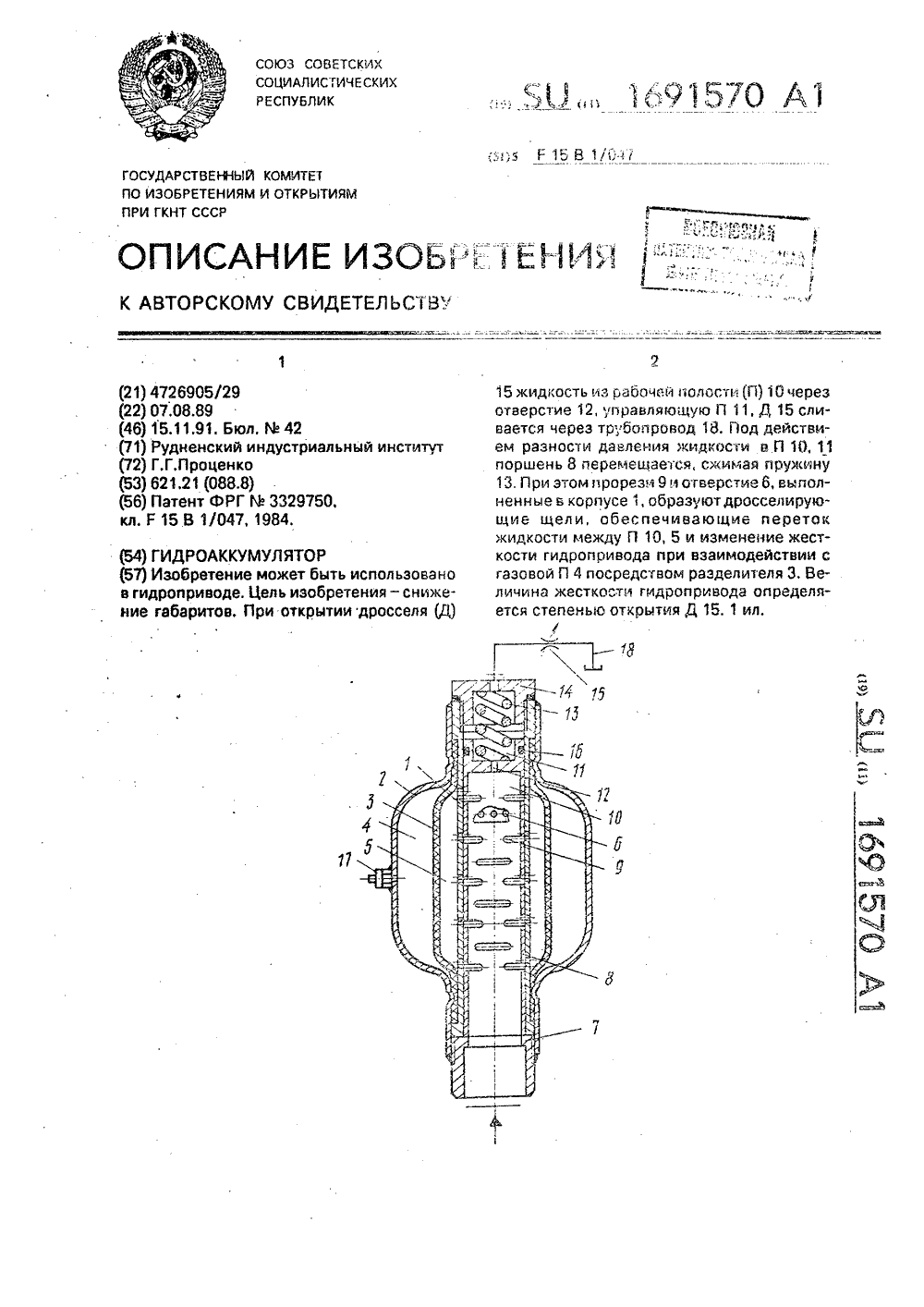

Гидроаккумулятор
Номер патента: 1691570
Опубликовано: 15.11.1991
Автор: Проценко
МПК: F15B 1/10
Метки: гидроаккумулятор
...с гидравлической полость с 5 аккумулятора. Внутри корпуса 1 установлен поршень 8 с прорезями 9, образуюшйми с отверстиями б дросселирующие щели. Г 1 оршень 8 образует з корпусе 1 рабочую и управляющую полости 10 и 11, сообщенные между собой калиброваннь 1 м отверстием 12, выполненным в поршне 8. Со стороны управляющей полости 11 поршень 8 подпружинен пружиной 13. К заглушке 14 подсоединен регулируемый дроссель 15. Поршень 8 относительно корпуса 1 уплотнен уплотнительнцм узлом 16, Гидроаккумулятор снабжен зарядным устройством 17.Аккумулятор работает след 1 лошим обраЗОм.ГЛДрОаккумулято 1, подсс 1 единенный х гидр 1 приводу не покаянн) погредством штуцера 7, заряжают посредством зарядного устройства 17 газом. В исходном положении 1...
Цифровой электрогидравлический привод
Номер патента: 1691571
Опубликовано: 15.11.1991
Автор: Свешников
МПК: F15B 9/03
Метки: привод, цифровой, электрогидравлический
...золотника 7 вполости 5 устанавливается давление, равное половине давления в линии 21, и, учитывая соотношение 1:2 площадей поршня 2 состороны полостей 4 и 5, получаем равновесие сил, действующих нз поршень 2.При повороте вала (не обозначен) шагового двигателя 13 нз определенный уголдвижения через муфту 18 передается винту11 который, взаимодействуя с гайкой 12,обеспечивает перемещение следящего золотника 7, например вправо по чертежу.При этом полость 5 сообщается через окно20 со сливной линией 22. Под действиемпер 8 пада давлений в рабочих полостях 4 и5 поршень 2 со штоком 3 перемещаетсявправо (по чертежу) вместе с гильзой 6 дотех пор, пока золотник 7 вновь не займет5 10 15 20 25 30 35 40 45 50 55 нейтрального положения относительно...
Пневматический привод возвратно-поступательного перемещения с автоматическим реверсированием
Номер патента: 1691572
Опубликовано: 15.11.1991
Автор: Коломенский
МПК: F15B 11/02, F15B 11/06
Метки: автоматическим, возвратно-поступательного, перемещения, пневматический, привод, реверсированием
...21 включится пускаель 22 и своим нормально открытым контактом 23 включит электромагнит 17 распределителя 13, При этом распределлтель 13 переключится в другое положение, при котором штоковая полость 7 цилиндра 3 через промежуточный канал 10, обратный клапан 15 соединится с магистралью 2 отвода. При этом реле 16 давления и рзспоеделитель 12 переключится в первоначальное положение, а нормально открытый контакт 18 рззоовется, реле 20 времени отключится, контакт 21 разорвется, пускатель 22 отключится, контакт 23 разорвется, электромагнит 7 ОтключитсЯ, распределитель 13 вернется в исходное положение, при котором полость 14 управления отсекается от магистрали 2, Далее цикл ф 3 ОВТОРЯет 1 щ"Примером подтВерждзющим Возможность осушествг ения...
Гидравлический регулятор ветроэнергетической установки
Номер патента: 1691573
Опубликовано: 15.11.1991
Авторы: Бардин, Герасимов, Гудыря
МПК: F15B 11/05
Метки: ветроэнергетической, гидравлический, регулятор, установки
...21, поршень 22 гидродвигателя 6 со штоком 23 связаны с механизмом 24 изменения углового положения лопастей 18.Гидравлический регулятор ветроэнергетической установки работает следующим образом,После срабатывания аварийной защиты или иных экстремальных ситуаций пружина 9 приводит лопасти 18 во флюгерное полоСоставитель А,ВолкоТехред М,Моргентал едактор Н.Горват ор каз 3915 Тираж ВНИИПИ Государственного комитета по изоб 113035, Москва, Ж, РауПодписноетениям и открытиям при ГКНТ СССРкая наб., 4/5 роизводственна-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,жение, соответствующее крайнему правому положению поршня 22.При запуске установки (соответствующей силе ветра) вал 2 начинает вращаться с определенной частотой, обеспечивая...
Гидропривод механизма поворота подъемного крана
Номер патента: 1691574
Опубликовано: 15.11.1991
Авторы: Богданов, Домрачев, Лысенко, Мержиевский, Рыбко
МПК: B66C 13/42, F15B 11/08
Метки: гидропривод, крана, механизма, поворота, подъемного
...тормоза в режиме разгона и торможения. Наличие регулируемых вин.тов в аккумуляторах 17 и 18 позволяетосуществить заранее заданную настройку Оежимов разгона и торможения, в значительной степени исключить влияние фактора квалификации оператора на режим движения крана, т,е, улучшить управляемость механизма поворота,формула изобретения Гидропривод механизма поворота подъемного крана, содержащий гидромотор, соединенный своими полостями через четырехлинейный распределитель с насосом и гидробаком, а также через клапан ИЛИ и установленный на выходе последнего двухпозиционный управляемый распределитель посредством гидролинии с голостью подпружиненного тормозного цилиндра, причем третий отвод двухпоэиционного распределителя линий слива...
Гидравлическая система управления рабочими органами землеройной машины
Номер патента: 1691575
Опубликовано: 15.11.1991
Авторы: Ибрагимов, Калмыков, Ниль, Пашкевич, Попов, Столбов
МПК: F15B 11/16, F15B 11/17
Метки: гидравлическая, землеройной, органами, рабочими
...19 привода вентилятора 20, выхрд 21 которого соединен с гидробаком 4, снабжена вторым клапаном 22 ИЛИ, один из входов 23 которого соеди1691575 Ю нен с выходом 24 клапана 7 ИЛИ, другой его вход 25 с напорной ги,цролинией 17 дополнительного насоса 16, а его выход 26 с входом 27 блока питания 8 сервоуправления и управляемым клапаном давления 28, установленным на гидролинии связи 29 дополнительного . гидронасоса 16 и подключенным своим входом к гидролинии 30, а гидролиния управления 31 клапана давления 28 соединена с выходом 9 блока пиания 8 сервоуправления.Гицравлическая система управления рабочими органами землеройной машины работает следующим образом,При запуске двигателя гидронасосы 1 и 2 подают рабочую жидкость к...
