F15B — Пневмогидравлические системы общего назначения; гидравлические и пневматические исполнительные механизмы, например сервомоторы; конструктивные элементы пневмогидравлических систем, не отнесенные к другим рубрикам

Номер патента: 1125422

Опубликовано: 23.11.1984

Авторы: Волошенко, Рупп

МПК: F15B 13/02

Метки: гидравлический, распределитель

...23.В сквозном канале распределителя между дифференциальными клапанами 14 и 15 установлен дополнительный золотник 24, имеющий радиальные отверстия 25 и 26 и дроссельное отверстие 27. Проточки 28 и 29 связаны со сливными гидромагистралями 22, 30 и 31, Средняя проточка 32 золотника 1 связана с насосом 33 гидролинией 34 нагнетания, в которой установлен разгрузочный клапан 35, и с каналом 36, подводящим давление к командным золотникам О и 11.При отсутствии сигнала управления на электромагнитах 37 и 38 командные золотники 10 и 11 занимают крайние положения под действием пружины 39. Торцовые полости 3 и 4 золотника 1 через каналы 40 и 41 и кольцевые проточки в золотниках 10 и 11 сообщены со сливом, а золотник 1 удерживается в нейтральном...

Номер патента: 1125423

Опубликовано: 23.11.1984

Авторы: Алдакушин, Петров

МПК: F15B 15/22

Метки: торможением, цилиндр

...содержащий корпус, поршень со штоком, тормозную втулку, закрепленную на поршне, крышку с каналом подвода-отвода рабочей среды и тормозной камерой, расположенной в крышке с возможностью взаимодействия с тормозной втулкой 2) .Недостатками известной конструкции являются сложность устройства для торможения и ступенчатая характеристика торможения.20Целью изобретения является упрощение конструкции устройства.Указанная цель достигается тем, что в цилиндре с торможением, содержащем корпус, поршень со штоком, тормозную втулку, закрепленную на поршне, крышку с каналом подвода-отвода рабочей среды и тормозной камерой, расположенной в крышке с возможностью взаимодействия с тормозной втулкой, последняя выполнена из пористого твердого материала и...

Номер патента: 843496

Опубликовано: 30.11.1984

Авторы: Имянитов, Яцкевич

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...2 высокого давления, источник 3 низкого давления,два одинаковых гидроцилиндра 4 и 5 55с двухсторонними штоками 6 и 7 соответственно, каждый из которых соединен с одноУ нз двух продольно"подвижных опор 8 и 9 и с одним из двухфиксирующих устройств 10 и 11, узел12 обратной связи, гидравлическийблок 13 управления, имеющий четырехлинейный следящий распределитель 14,трехлинейный трехпозиционный распределитель,15, два шестилинейных двухйозиционных распределителя 16 и 17и четырехлинейный трехпозиционныйраспределитель 18 с регулируемымдросселем 19 на одном из входов.Положение каждого из распределителей определяется командой устройства 1, которая зависит от сигнала узла 12 обратной связи.Привод работает следующим образом.По команде задающего...

Номер патента: 803563

Опубликовано: 07.12.1984

Авторы: Лукьянов, Равкин

МПК: F15B 3/00

Метки: струйный, усилитель

...изобретения - упрощение струйного усилителя.Это достигается тем, что в струй" ЗОном усилителе, содержащем струйнуютрубку, установленную на проточномупругом подвесе, и плату с приемными соплами, упругий проточный подвесвыполнен на двух кососимметричных 35относительно оси трубки петлевыхрасходомерах, прямолинейные участкикоторых размещены в плоскости, перпендикулярной к плоскости осей приемных Сопел, а входы соединены с каналами управления усилителем.На чертеже изображен схематический разрез струйного усилителя.Струйный усилитеЛь содержит струйную трубку 1 с формирующим струюнасадком 2, подвешенную в корпусе 3на двух кососимметричных относительно ее оси 4 петлевых расходомерах 5 и б, прямолинейные участки7-10 которых размещены в...

Номер патента: 1128004

Опубликовано: 07.12.1984

Авторы: Мусатов, Соколов

МПК: F15B 13/02

Метки: пневмораспределитель

...фиг, 2 - промежуточное положение кольцевого уплотнения, разъединяющего входной канал с выходной полостью; на фиг. 3 - промежуточное положение кольцевого уплотнения, разъединяющего выходную полость с атмосферной.Пневмораспределитель содержит корпус 1 с входным 2, выходным 3 и атмосферным 4 каналами и цилиндрической расточкой 5, установленную в ней гильзу б с входным 7, При подаче питания сжатого воздуха во входной канал 2 и управляющего сигнала Упр,2 в канал 16 золотник 10 перемещается в крайнее правое положение (фиг. 1) При этом входной канал 2 отсекается от выходного канала 3, а при дальнейшем перемещении выходной канал 3 соединяется с атмосферным 4. Давление воздуха из выходной полости стравливается в атмосферу. Кольцевое уплотнение 1...

Номер патента: 1128005

Опубликовано: 07.12.1984

Авторы: Безрук, Кулагин, Кус, Перченок, Шевцов, Юдин

МПК: F15B 19/00

Метки: загружатель, электрогидравлический

...электро- гидравлического загружателя.Устройство содержит последовательно связанные задатчик 1, элемент 2 сравнения,5 0 5 20 25 30 35 40 45 50 55 регулятор 3, электрогидравлический усилитель 4 и гидродвигатель, выполненный, например, в виде гидроцилиндра 5, кинематически связанного с поворотным механизмом 6, датчик 7 перепада давлений в полостях 8 и 9 гидроцилиндра 5, подключенный к второму входу элемента 2, третий вход которого подключен через блок 10 динамической коррекции к выходу регулятора 3, датчик 11 угловой скорости механизма 6, соединенный через фазоопережающий элемент 12 с усилителем 4, двухпозиционный электроуправляемый кран 13, заграждающий фильтр 14, настроенный на частоту гидромеханического резонанса устройства, и блок...

Номер патента: 1128006

Опубликовано: 07.12.1984

Авторы: Агафонов, Батраков, Гебгард, Климов, Морозов, Серебряков

МПК: F15B 21/12

Метки: генератор, импульсов

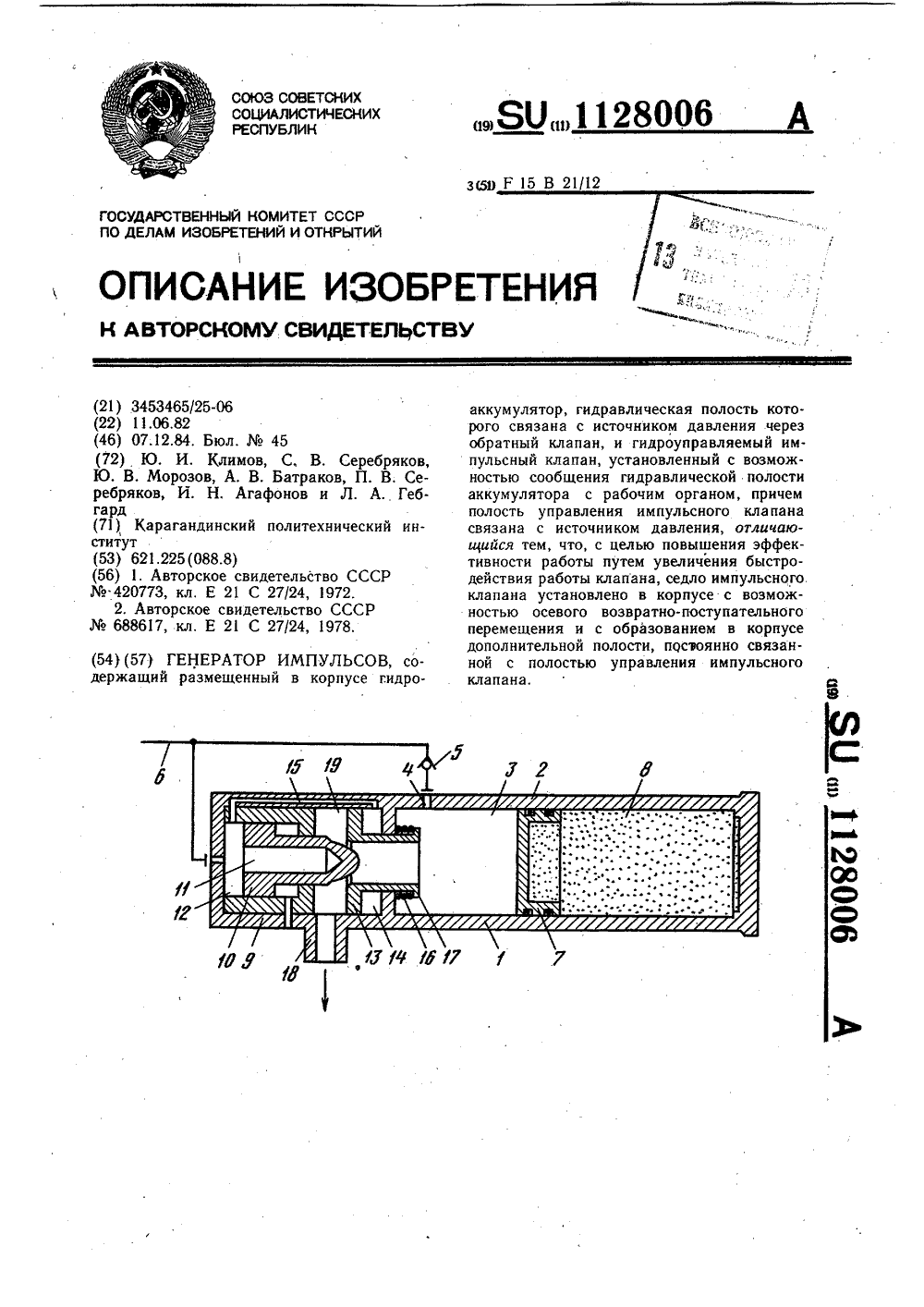

...работы путем увеличения быстродействия работы клапана.Поставленная цель достигается тем, что в генераторе импульсов, содержащем размещенный в корпусе гидроаккумулятор, гидравлическая полость которого связана с источником давления через обратный клапан, и гидроуправляемый импульсный клапан, установленный с возможностью сообщения гидравлической полости аккумулятора с рабочим органом, причем полость управления импульсного клапана связана с источником давления, седло импульсного клапана установлено в корпусе с возможностью осевого возвратно- поступательного перемещения и с образованием в корпусе дополнительной полости, постоянно связанной с полостью управления импульсного клапана,На чертеже представлен генератор импульсов.Устройство...

Номер патента: 1128007

Опубликовано: 07.12.1984

Авторы: Булатов, Масагутов, Масагутова, Тихонов

МПК: F15B 21/12

Метки: генератор, импульсов

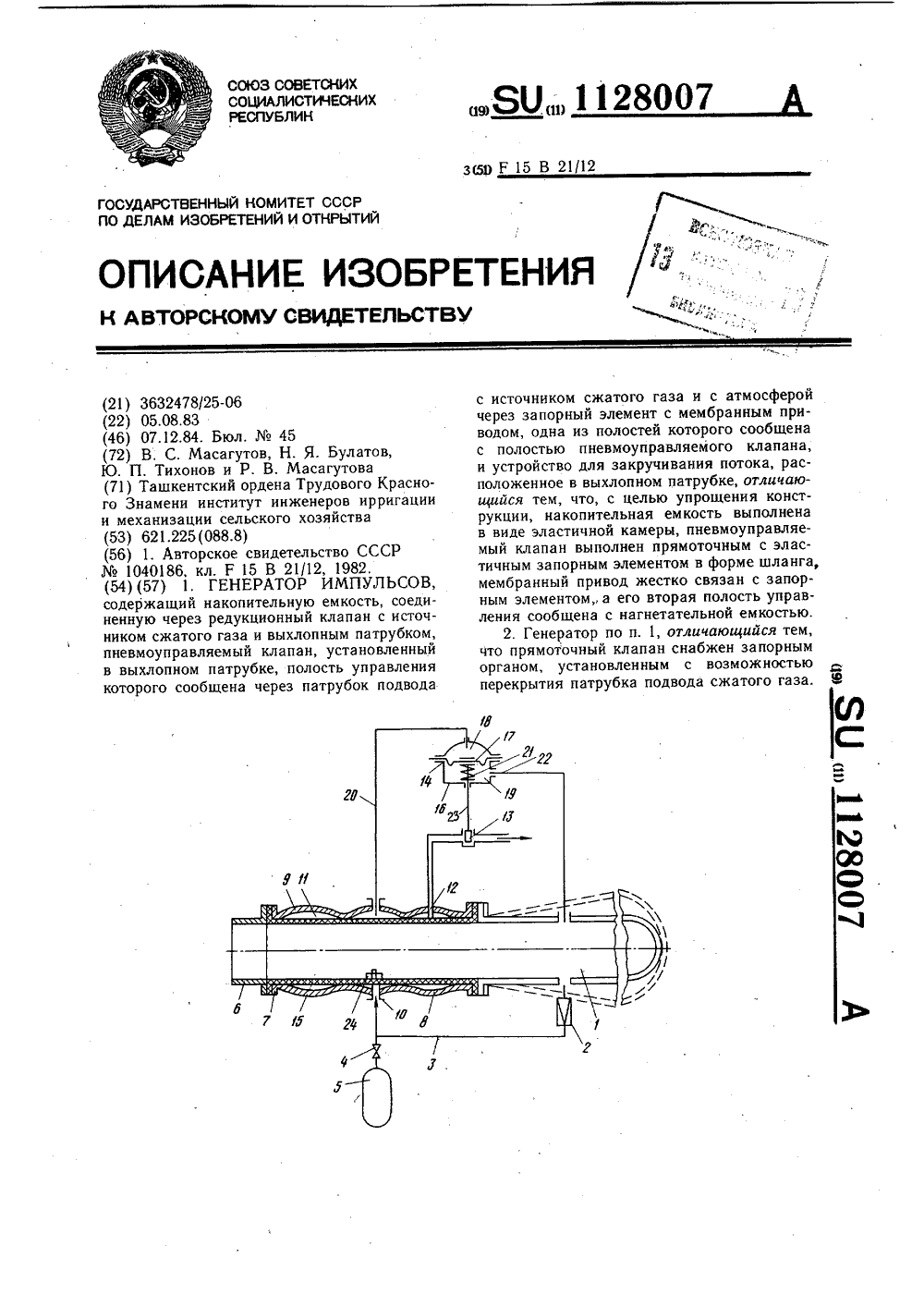

...элементом в форме шланга, мембранный привод жестко связан с запорным элементом, а его вторая полость управления сообщена с нагнетательной емкостью. Кроме того, прямоточный клапан снабжен запорным органом, установленным с возможностью перекрытия патрубка подвода сжатого газа,На чертеже представлен генератор импульсов.Генератор содержит накопительную емкость 1, соединенную через редукционный клапан 2, магистраль 3 и вентиль 4 с источником 5 сжатого газа и выхлопным ка.налом 6, пневмоуправляемый клапан 7 и устройство 8 для закручивания потока. Пневмоуправляемый клапан 7 состоит изкорпуса 9 с патрубком 10 подвода сжатого газа 20 25 30 35 40 45 50 от источника 5, полостью 11 управления, связанной с атмосферой через канал 12 с запорным...

Номер патента: 1129427

Опубликовано: 15.12.1984

Авторы: Tаубер, Барков

МПК: F15B 11/20

Метки: гидропривод, лесозаготовительной, механизма, пильного

...а его бесштоковая полость - между дроссельным устройством и входом гидромотора через обратный клапан с параллельно уста.новленным дросселем, снабжен гидроакку.мулятором, подключенным непосредственно 55 к бесштоковой полости гидроцилиндра.Кроме того, гидропривод снабжен ограничителем расхода рабочей жидкости, установленным в напорной линии между дроссельным устройством и входом гидромотора.На фиг. 1 приведена схема гидропривода пильного механизма; на фиг, 2 - взаимное расположение пилы и пиломатериала при зарезании; на фиг. 3 - то же, при частичном выводе пилы из зоны пропила; на фиг. 4- положение пилы при полном выводе из зоны пропила.Гидропривод пильного механизма лесозаготовительной машины содержит источник 1 давления,...

Номер патента: 1129428

Опубликовано: 15.12.1984

Авторы: Сахно, Скороход, Халимон

МПК: F15B 11/22

Метки: жидкости, потоков, синхронизации

...выполнено по одной, а ца золотнике две дон)лнительцые проточки, связанные отверстиями с их внутренними полостями, ос.ювные и дополнительные проточки цлунжеров сообщены с общим каналом, а каждая проточка плунжеров и золотников образует с рабочими каналами переменный лроссель, причем смежные проточки золотника и плунжера подключены к рабочим каналам по парно.Плунжеры и золотники могут быть установлены параллельно. На фиг. 1 представлена конструктивная;хема устройства для суммирования четырех потоков; на фиг, 2 - то же, ля суммирования шести потоков; на фиг. 3 - устройство для синхронизации потоков с параллельным расположением плунжеров и золотников.Устройство для синхронизации потоковжидкости содержит корпус 1 с общим каналом 2 и. рабочими...

Номер патента: 1129429

Опубликовано: 15.12.1984

Авторы: Волков, Гущин, Жуков, Комаров, Лашнев

МПК: F15B 13/02

Метки: гидрораспределитель, плоский

...цель достигается тем, что в плоском гидрораспрслелителс, содержащ;м установленные В корг 5 сс основание рабочимц Окнами, подвод 51 щими и прав,1 яОщиМИ КВНВЛВМИ И ПОДВИЖНУЮ РВСЦРЕТХслТЕ.Ь.цую пластину с Органом управления и демпфером, усгНовлецнуО на упругом гОдвесе, демпфер Выполнен в виде вкладышей из эластиного гъб 12 тиго материал 1, ца 1 риъер поролона, установленных с вВмжцостьк контакта меж )у бок овыи цс Вс х 1 ст 5 мраспределите,1 ы)ОЙ цласти;ь 1). Осести ее качания и корпусом.На фиг. 1 изображен гидрораспредели.тель, продольный разрсз; ца фиг. 2 -- разрез Л-Л ца фиг. 1. Плоский гидрораспределитель содержиткорпус 1 и установленные в нем основание2 с рабочими окнами 3,4,5 подводящим 6 иуправляющими 7 и 8 каналами и...

Номер патента: 1129430

Опубликовано: 15.12.1984

Авторы: Зильберман, Чернявский

МПК: F15B 13/02

Метки: гидравлический, усилитель

...поверхности окон подвода 12.Недостатком известного усилителя является несколько пониженная надежность его работы з-за отсутствия стабилизации истечения рабочей жидкости через окна и повышенной пульсации поршня, так как в окнах отвода не предусмотрен наклон поверхностей.Цель изобретения - повышение надежности работы усилителя путем стабилизации истечения рабочей жидкости через окна и уменьшения пульсаций поршня.Цель достигается тем, что в гидравлическом усилителе, содержащем буксу, в которой выполнены окна подвода и отвода рабочей жидкости с рабочими и нерабочими поверхностями, расположенными перпендикулярно и наклонно относительно оси буксы, и подключенный к управляющему элементу поршень, размещенный в буксе и взаимодействующий своими...

Номер патента: 1129431

Опубликовано: 15.12.1984

Авторы: Азаренков, Дорин, Манухин, Панев, Савченко

МПК: F15B 21/04

Метки: гидропривод

...снабжен элементом управления частоты вращения, запорный элемент выполнен в виде регулируемого дроссельного устройства, ки нем ати чески связанного с элементом управления частоты вращения двигателя и установленного между выходом предохранительного клапана и баком, а датчик контроля негерметичности установлен на входе регулируемого дроссельного устройства. 5 О 5 20 25 ЗО 35 40 45 выполнен в виде подпружиненного гидро- цилиндра, шток которого кинематически связан с приводом дополнительного запорного элемента. Кроме того, гидропри вод снабжен до полнительным запорным элементом, установленным в напорной линии,а датчик конт.роля негерметичности выполнен в виде подпружиненного гидроцилиндра, шток которого кинематически связан с приводом...

Номер патента: 678917

Опубликовано: 23.12.1984

Авторы: Гольберг, Чупрун, Шипов

МПК: F15B 13/043

Метки: гидравлический, распределитель

...в полости гидроцилиндра некоторого вакуума, чтохарактерно для"плавающего" режима. Однако в известной конструкции, гидрораспределителя для получения позиции "плавающая" необходим отдельный, вспомогательный золотник управления с электромагнитом. Кроме Ю тогоосновной золотник имеет специальную гильзу, а в самом золотни-. ке, в корпусе и гильзе выполнены гл 4 При подаче сигнала на один из электромагнитов, например 25, вспомогательный золотник 10 сдвигается в крайнее правое положение, Связь торцовой командной полости 3 со сливной полостью 21 прерывается, и она через, канал 24 и проточку 22 соединяется с гидролинией 23 нагнетания.Надклапанная полость 18 обратного клапана 16 через канал 28 в золотнике 10 сообщается со ;ливом 20,Под...

Номер патента: 1132077

Опубликовано: 30.12.1984

Авторы: Борцов, Малишаускас, Маслов, Рагульскис

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...в виде пряхнугольцо 1 пластины, на больших сторонах которой вдоль продольной оси пласгицы рис.,жепы в два ряда электроды,40 45 50 55 подключенные к блоку управления группа- ми из четырех элементов, расположенных в одной плоскости поперечного сечения ггластиньц причем в каждой группе электроды соединены между собой попарно крестообразно так, чтокаждый электрод одного ряда соединен с электродом другого ряда, расположенного на противоположной стороне пластины, а поверхности распределительного элемента, взаимодействующие с корпусом, расположены в плоскостях, параллельных плоскостям расположения электродов.На фиг. 1 и 2 изображен электрогидравлический усилитель в двух проекциях; на фиг. 3, 4 и 5 - разрез А -А, Б - Ь и В - В ца фиг. 2;...

Номер патента: 1132078

Опубликовано: 30.12.1984

Автор: Черников

МПК: F15B 11/04

Метки: автоматических, гидроцилиндрами, исполнительными, линий, машин

...с рабочей полостью 30 трубоЗ 0 проводом 31, в котором размещен обратныйклапан 10, открывающийся со стороны полости 27 гидрокомпенсатора 9. Трубопровод 31 снабжен заглушкой 32, через которую может осуществляться заполнение рабочей полости 30 гидрокомпенсатора 9 и всей гидросистемы.Устройство управления снабжено такжетрубопроводом 33, который подключен между фильтром-сапуном 15 и запорным устройством 14. Через трубопровод 33 40 осуществляется сбор утечек от гидрораспределителей 4 - 7 и других устройств гидросистемы в полость 27 гидрокомпенсатора 9.Предохранительный клапан 11 служитдля ограничения давления в системе не 45 выше сверх заданного, Предохранительныйклапан 12 (возможна установка и напорного золотника) установлен...

Номер патента: 1132079

Опубликовано: 30.12.1984

Автор: Барер

МПК: B66F 1/08, F15B 11/12

Метки: перемещения, пневмогидропривод, шагового

...1 и 2, а магистралями 30 и 31 - с пневмогидрораспределителем 13, к которому подведена напорная магистраль 32. Опора 12 снабжена фиксирующими гнездами 33. Пневмогидрораспределитель 15 содержит реверсирующий золотник 34.При использовании пневмогидропривода в качестве привода вращения фиксаторы 4 и 5 установлены на рычагах 35 и 36, соединенных шарниром 37.Распределитель работает следующим образом,При движении штоков силовых цилиндров 1 и 2 вниз в конце хода золотник 16 перемещается в одно из крайних положений, открывая вначале магистрали 26 и 27 и обеспечивая при этом переключение приводных цилиндров 8 - 11 и фиксаторов 4 - 7. Так как рабочее тело подается по магистрали 32 к пневмогидрораспределителю 13, то открытие магистрали 26...

Номер патента: 1079002

Опубликовано: 15.01.1985

Авторы: Колпаков, Кузнецов

МПК: F15B 11/04

Метки: агрегатного, гидропривод, станка

...золотник гидропанели сь сливной гидролинией и с реверсивным распределителем, а штоковая полость гидро- цилиндра соединена через реверсивный распределитель и золотникгидропанели в одной из его позиций через обратный клапан быстрого подвода с поршневой полостью гидроцилиндра, а в двух других позициях золот-. ника через подпорный клапан - со сливной гидролинией.. На чертеже изображена схема гидропривода агрегатного станка.Гидропривод агрегатного станка содержит дифференциальный гидроцилиндр 1 со штоковой полостью 2 и поршневой полостью 3, образованные поршнем 4, к полости 3 подключен выход 5 гидропанели 6, состоящей из трехпозиционного золотника 7 с путевым управлением, 8, редукционного 9 и обратного 10 клапанов и двух дросселей 11,...

Номер патента: 1134809

Опубликовано: 15.01.1985

Авторы: Альбрехт, Владимиров, Смирнов, Цуриков

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...частоты и одному из выходов дискриминатора полярности, а другой неподвижный контакт реле переключателя режимов подключен к подвижному контакту одного из реле переключателя полярности, оба реле которого попарно соединены контактами с формирователем корректирующего сигнала, а обмотками - с другим выходом дискриминатора полярности, рабочие входы которого подключены к выходам компараторов, а синхронизирующие входы - кгенератору опорной частоты.На фиг. 1 изображена блок-схема электрогидравлического следящего привода", на фиг. 2 - схемы коррекции.Электрогидравлический следящий привод содержит последовательно соединенные задатчик 1, постоянное сравнивающее устройство 2, гидроусилитель 3 с электромеханическим преобразователем (не показан) на...

Номер патента: 1134810

Опубликовано: 15.01.1985

Авторы: Борданов, Герасимов, Константинов

МПК: F15B 11/02

Метки: гидравлический, привод

...6 между обратным клапаном 9 и реверсивным гидрораспределителем 8, и управляющей полостью 12, распределительный гидроагрегат 13 с торцовыми управляющими полостями 14 и 15, через который управляющая полость 12 мультипликатора 10 соединена с насосом 1 и сливным баком 2, командный двухлинейный гидрораспределитель 16,подключенный к сливному баку 2 и торцовой управляющей полости 14 распределительного гидроагрегата 13. Управляющая полость 14 распределительного гидроагрегата 13 и управляющая полость 12 мультипли катора 10 выполнены в виде гидроцилиндров 17 и 18 с поршнями 19 и 20 соответственно и постоянно соединены со сливным баком 2 штоковыми полостями 21 и 22. Две линии 23 и 24 распределительного гидроагрегата 13 подключены к насосу 1, линия...

Номер патента: 1134830

Опубликовано: 15.01.1985

Авторы: Елисеев, Трофимов

МПК: F15B 15/08, F15B 15/26, F16K 35/04 ...

Метки: пневмогидропривод

...в пневмоприводе цилиндр снабжен встроенным в него стаканом, наторцах которого выполнены плоскиескосы, и направляющим пальцем, ашток снабжен двумя направляющимишпонками, одна из которых установлена на наружной поверхности с возможностью взаимодействия с вспомо-.гательным поршнем, а другая - в отверстии, выполненном на нерабочемторце, с возможностью взаимодействия 60с направляющим пальцем, при этом наружные торцы сухарей выполнены с радиусом, равным радиусу внутреннейповерхности стакана, а скосы на укаэанных торцах выполнены плоскими. 65 На фиг,1 изображен пневмогидропривод, общий вид; на фиг.2 - разрез А-А на фиг,1, на фиг,3 - разрез Б-Б на фиг.1; на фиг,4 - вид В на фиг.2.Пневмогидропривод содержит цилиндр 1, в котором размещен...

Номер патента: 1135929

Опубликовано: 23.01.1985

Автор: Солодников

МПК: F15B 9/03

Метки: гидравлический, привод, следящий

...напорной гидролинии источника рабочей жидкости, а другая камера управленияк выходу избирательного распределителя, устройство обратной связи снабжено задатчиком номинального давления и последова О тельно соединенными блоком деления и блоком извлечения квадратного корня, а формирователь выполнен в виде блока умножения, причем вход делителя блока деления подключен к напорной гидролинии, вход делимого - к задатчику давления, а блок55 умножения одним из входов подключен и выходу блока извлечения квадратного корня. На чертеже изображена схема гидравлического следящего привода.Привод содержит источник 1 входного сигнала, исполнительный гидроцилиндр 2, следящий распределитель 3, подключенный гидролиниями 4 и 5 к гидроцилиндру 2 и связанный...

Номер патента: 1135930

Опубликовано: 23.01.1985

Авторы: Смирнов, Удовиченко

МПК: F15B 11/22, F15B 20/00

Метки: гидропривод

...приведена схема гидропривода.Гидропривод, например, автошлаковоза, содержит насос 1, четырехлинейный распределитель 2 с элементом управления, выполненным в виде управляющих электромагнитов 3 и 4, гидроцилиндры 5 и 6 соответственно со штоковыми 7 и 8 и бесштоковыми 9 и 10 рабочими полостями, регуляторы 11 и 12 потока, запорные устройства 13 и 14, выполненные в виде двухсторонних гидро- замков, трехлинейные клапаны 15 и 16 И. Причем к линиям 17 и 18 распределителя подключены сооответственно насос 1 и сливная линия 19, в которой установлен дат 25 30 35 40 45 50 55 чик 20 давления, выполненный в виде реле21 давления и дросселя 22. Гидропривод содержит также обратные клапаны 23 - 26 и предохранительно-разгрузочный клапан 27 с...

Номер патента: 1136057

Опубликовано: 23.01.1985

Авторы: Вердиев, Дашдамиров, Караев, Мамедов, Мусаев, Рабинович

МПК: F15B 19/00, G01M 15/00

Метки: испытания, кривошипом, соединения, стенд, узла, шарнирного, шатуна

...шатуна с кривошипом, содержащем станину с установленными на ней силовой балкой, электроприводом с редуктором, имеющим двасоосных ведомых вала, и два шатуна,в верхнем конце каждого из которыхустановлен шарнирный узел соединения,на каждом конце ведомого вала редуктора установлена разрезная обойма,в которой закреплен цилиндрическийвкладьпп-имитатор участка крнвошина,имеющий сквозное отверстие, в которомустановлен палец шарнирного узла шатуна, а последний нижним концом кинематически соединен с силовой балкойчерез пружинно-рычажный механизм.Кроме того, разрезная обойма выполнена с эксцентрично расположенными гнездами для крепления конца валаредуктора и вкладыша-имитатора, а отверстие под палец шатуна во вкладышеимитаторе выполнено...

Номер патента: 1137221

Опубликовано: 30.01.1985

Авторы: Брацлавский, Комков, Макалов, Станиславская

МПК: F01L 5/04, F15B 13/02

Метки: пневмораспределитель

...последнего с возможностьювозвратно-поступательного движенияпоршень с уплотнениями и подпружиненным рабочиг органом, взаимодействующим с распределительцой плитой, поршець выполнен составным в виде двухполупоршней, соединенных между собойразрезной втулкой, выполненной изматериала с низким коэффициентомтрения, например пластмассы, 45На Фцг, 1 представлен пцевмораспределитель, продольный разрез наФиг. 2 - то же, поперечный разрез.Пцевмораспределитель содержиткорпус 1 и распределительную плиту 2, 50В корпусе 1 расположен составнойпоршень, который состоит из двух полупориней 3 с уплотнительными кольцами 4, соединенных между собой с помощью разрезной пластмассовой втулки 5. 1 олупоршни 3 установлены в 1137221 2корпусе 1 с радиальным зазором....

Номер патента: 1137254

Опубликовано: 30.01.1985

Авторы: Гуенко, Зенкин, Матвейцов

МПК: F15B 3/00

Метки: давления, мультипликатор, спаренный

...- к потребителю высокого давления, и бак, каждая напорная гидролиния низкого давления снабжена обратным,клапаном и дополнительной гидролинией с размещенными в ней последовательно предохранительным клапаном и индикатором утечек и подключенной между всасывающим и обратным клапаном. Кроме того, каждый индикатор утечек выполнен в виде емкости с прозрачными стенками, соединенной с баком.На Фиг. 1 изображена схема спаренного мультипликатора давления, на Фиг. 2 - разрез А-А на Лиг, 1.Спаренный мультипликатор давлениясодержит связанные общим штоком 1рабочие 2 и приводные 3 поршни, размещенные в цилиндрах 4 и 5 с образованием рабочих 6 и приводных 7 полостей, систему 8 питания рабочей средой приводных полостей 7, напорные гидролинии 9 низкого...

Номер патента: 1137255

Опубликовано: 30.01.1985

Автор: Чепоров

МПК: F15B 3/00

Метки: давления, мультипликатор

...при повышении давления, для чего могут быть использова-ны, например консистентная смазка ЦИАТИМили вакуумная смазка ВМ. Данная среда является вспомогательной герметизирующей средой и становится основной после ее затвердевания (при3000 кг/см и ю + 20 ОС).Поршневая полость 4 соединена с источником (не показан) низкого давления каналом 11. Для возврата поршня 1 в исходное положение в корпусе 3 выполнен канал 12, соединенный с подпоршневой полостью 13. Полость 5 высокого давления соединена с потребителем каналом 14. Под уплотнительным кольцом 6 помещена защитная шайба 15 из полиуретана. Мультипликатор давления работаетследующим образом. От источника давления рабочая среда по каналу 11 поступает в поршневую полость 4, вызывая перемещение...

Номер патента: 1137256

Опубликовано: 30.01.1985

Автор: Бритвин

МПК: F15B 7/00

Метки: гидропривод, манипулятора

...установленный дроссель.На фиг. 1 изображена схема предлагаемого гидропривода манипулятора; на Фиг. 2 - то же, манипуляторвыполнен с двумя исполнительнымигидродвигателями,Гидродвигатель манипулятора(фиг. 1) содержит исполнительныйгидродвигатель 1 с выходным звеном2, перемещающимся по замкнутой траектории, дозирующий источник рабочейжидкости объемного типа, выполненныйв виде регулируемого реверсивногодозирующего насоса 3, подключенногосиловой гидролинией 4 к гидродвигателю 1, и программное устройство 5для управления насосом 3 в диапазонерабочих давлений, К гидролинии 4 под. -ключено запоминающее устройство,выполненное в виде гидроаккумулятора6 переменного объема и давления,имеющего нагружатель, например в виде пружины 7, разделительного...

Номер патента: 1137257

Опубликовано: 30.01.1985

Авторы: Бельферман, Лимонов

МПК: F15B 9/16

Метки: пневматический, привод, следящий

...пневмоцилиндра, причем одна из управляющих камер, расположенная между мембранным блокоми корпусом со стороны пружины обратной связи, подключена к источникукомандного давления, пневмоцилиндробратной. связи по скорости выполненс одной управляющей полостью, связанной с второй управляющей камероймембранного привода,На Фиг. 1 изображена схема предлагаемого привода; на Фиг. 2 - граФическая зависимость величины давления в полости пневмоцилиндра обратной связи от скорости перемещения штока исполнительного пневмоцилиндра.Пневматический следящий привод бкг. 1) содержит исполнительный пневмоцилиндр 1, поршень 2 и шток 3, установленные в пневмоцилиндре 1 с образованием рабочих полостей 4 и 5, пневмораспределитель 6 золотникового типа,...

Номер патента: 1137258

Опубликовано: 30.01.1985

Автор: Савин

МПК: F15B 11/04

Метки: гидропривод

...переключения возможнызабросы давления в системе, что снижает точность настройки привода иего надежность.Цель изобретения - улучшениединамических характеристик привода,Поставл".иная цель достигаетсятем, что гидропривод, содержащийгидродвигатель со штоковой и бесштоковой полостями, сообщенными черезчетырехлинейный распределитель систочником питания и сливом, дроссель быстрых ходов, установленныйв напорной линии, и подпорнвй клапан,вход которого сообщен со штоковойполостью, подключенной:к первой ли"нии распределителя, причем бесштоко 137258вая полость гидродвигателя связанас второй линией распределителя черезтормозной клапан и параллельно установленный ему регулятор скорости,5 а выход подпорного клапана соединенс бесштоковой полостью...
