F15B — Пневмогидравлические системы общего назначения; гидравлические и пневматические исполнительные механизмы, например сервомоторы; конструктивные элементы пневмогидравлических систем, не отнесенные к другим рубрикам

Номер патента: 669094

Опубликовано: 25.06.1979

Автор: Яцкевич

МПК: F15B 11/12, F15B 15/24

Метки: гидравлическое, малых, перемещений, точных

...по окружности. На корпусе 1 размещены переключающие приспособления 14 и 15, а также регулируемый упор 16 исходного положения.Гидравлическое устройство точных малых перемещений работает следующим образом.В полость 13 подается рабочая жидкость под давлением, и зажимные приспособления 12 фиксируют положение исполнительного механизма 5. Затем рабочая жидкость под давлением подается в полость 10, поршень 9 поворачивает микрометрический винт 7 до упора 11,Поворот микрометрического винта вызывает перемещение выходного элемента 2. Г 1 осле этого рабочая жидкость подается под давлением в полость 4, зажимные приспособления 3 фиксируют положение выходного элемента 2, при этом полости 13 и 10 соединяются со сливом, исполнительный механизм 5...

Номер патента: 669095

Опубликовано: 25.06.1979

Автор: Терло

МПК: F15B 11/12

Метки: гидропривод

...с левым торцом распределителя 8 - гилролинией 13.Вход дросселя 10 сообщен с выходомдросселя 9 гидролинией 14, в которой устаИновлен элемент 5 ИЛИ и с правым торцом распределителя 8 гидролинией 16. Система предохраняется от перегрузок прелохранив тельным клапаном 17.Гилропривод работает слелующим образом.Для перемещения штока 3 гидроцилиндра 2 влево золотник распределителя 8 устанавливается в крайнее правое положение.При этом масло из-под левого торца золотника распределителя 8 вытесняется через элемент 12 ИЛИ либо в бак через распределитель 8, либо пол правый торец золотника распределителя 8 через элемент 12 или дрос 2 в сель 9, элемент 15 ИЛИ и гидролинию 16.Масло от насоса 1 через распределитель 8 и дроссель 10 поступает в бесштоковую...

Номер патента: 669096

Опубликовано: 25.06.1979

Авторы: Капский, Сыродоев

МПК: F15B 11/06

Метки: пневмопривод

...командного органа 5 сжатый воздух поступает в управляющую полость распределителя 6, который срабатывает и подает сжатый воздух из ресивера 2 в исполнительные механизмы объекта (на чертеже не показаны). Одновременно из исполнительной полости распределителя 6 воздух по магистрали 8 поступает в управляющую полость распределителя 7, который также срабатывает и подает сжатый воздух из ресивера 3 в исполнительные механизмы следующего объекта. Одновременно из исполнительной полости распределителя 7 воздух поступает в управляющую полость распределителя последующего объекта. Таким образом, командный сигнал от распределителя 6 к распределителю 7 пере. Комоая Составитель Вбельная Техред О. ЛуговТираж 869ПИ Государственного комиделам изобретений и...

Номер патента: 670747

Опубликовано: 30.06.1979

Автор: Поляшов

МПК: F15B 21/12

Метки: генератор, закрытых, импульсов, командных, оросительных, систем

...гидроциклонной камеры соединен с гидрозадвижкой 2 после клапана 4, вы- ЗО ходной патрубок 11 подсоединен к трубо3проводу оросительной системы, стояк 12 сообщен с надмембранной полостью гпдропривода 3 через пневмогидроаккумулятор 14 ближайшего к генератору импульсного дождевального аппарата, устанавливаемого на оросительной системе, а сбросной патрубок 13 со сбросным трубопроводом 5 через жсстко связанный с клапаном 4 гидрозадвижки 2 сливной клапан 6.Работает генератор следующим образом.В начале подачи воды от насоса в напорный трубопровод 1 клапан 4 гидрозадвижки 2 находится в открытом полжении, а сливной клапан 6 в закрытом и вода при этом поступает в корпус 7 гидроциклонной камеры, где происходит закрутка потока, сепарация и...

Номер патента: 670748

Опубликовано: 30.06.1979

Авторы: Махряев, Филин

МПК: F15B 21/12

Метки: автоколебательный, вибратор, гидравлический

...поступает под нижний торец золотника 2, Давление в полости 13 силового цилиндра 1 и под торцом золотника 2 повышается, плунжер гидроцилиндра движется вниз, преодолевая рабочее усилие Рнаср, а золотник 2 движется вверх, сжимая пружину 8. При движении золотника щели 9 и 10 закрываются, а щели 11 и 12 открываются. При этом давление в полости 13 цилиндра 1 под торцом золотника2 падает (соединяется со сливом), а в полости 15 гидроцилиндра 1 повышается, Плунжер гидроцилиндра 1 движется вверх, а золотник 2 возвращается пружиной 8 в нижнее положение. Вновь открываются щели 9 и 10, а щели 11 и 12 закрываются. Весь процесс повторяется, устанавливаются устойчивые автоколебания плунжера гидроцилиндра 1, золотника 2 и давлений в полостях 13 и 15....

Номер патента: 672387

Опубликовано: 05.07.1979

Автор: Бордачев

МПК: F15B 3/00

Метки: гидравлический, усилитель

...к появле-нию давления в рабочей камере 5, иоддействием которого поршень 22 вспомогательного цилиндра 19 смещаетсявниз, создавая давление в камере управления 11, Под действием этого давления поршень 16 смещается вправо,уменьшая при этом рассогласование,поскольку поршень 16 смещается в туже сторону, что и золотник 9,Вто же" время жидкость иэ камеры5 дополнительного гидроцилиндра 2поступает через дроссель 26 в гидролинию 18, а следовательно, в камеру6 дополнительного гидроцилиндра 2. З 0Кроме того, жидкость иэ камеры управления 12 также поступает в гццролинию 18 и по ней - в камеру 6 допол"нительиого гидроцилиндра 2, а по гидролинии 30 в торцовую полость 29.Сое дииение камеры управления 12 с торцовой полостью 29 необходимо для...

Номер патента: 672388

Опубликовано: 05.07.1979

Авторы: Навроцкий, Нейман

МПК: F15B 11/12

Метки: гидропривод, шаговый

...принципиальная схема шаговогогидроприводаШаговый гидропривод содержит гидроцилиндр 1 с поршнем и штоком 2,гидрокоммутатор 3, подключенные к нему клапаны 4-7 дискретного распределителя 8, жестко связанный. с штоком2 кронштейн 9 с выступами, нзаимодейстнующими с клапанами 4-7Гидрокоммутатор 3 состоит из трех днухпозиционных распределителей 10-12.пы 13 на кронштейне 9 расподва Ряда и длина выступово ряда соответстнует длине3 67 впадин между выступами 13 другого ря- да, а клапаны 4-7 снабжены дросселями 14 и выполняют функции путевык дросселей.Шаговый гидропривод работает следующим образом.При изображенном на схеме положении гидрораспределителей 10-12 шток 2 гидроцилиндра 1 находится в. крайнем нижнем положении.При переключении...

Номер патента: 672389

Опубликовано: 05.07.1979

Авторы: Данилов, Дворецкий, Кабешкин, Лебедев, Сметанников, Юровский

МПК: F15B 15/22

Метки: гидроцилиндр

...и дополнительную камеры, причем порюневая камера сообщена с промежуточнойзФормула изобретения 7 Фиг. РЦНИИПИ Заказ 3861/35 Тиражфилиал ППП Патент, г. Ужгор Подписное л, Проектна 36723йая камера 9 разобщейа с дополнитель- "ной Мамерой 7 рабочей кромкой 6. Поршень 12 гидроцилиндра снабжен толкателем 13, взаимодействующим с зо- . лотником 3.Гидроцилиндр работает следующимрбразом. 5При номинальном режиме работы гидро.цилиндра, когда поршень 12 движетсяв сторону демпфера под действием нагрузки со скоростью, не превышающейдопустимого значения, поток рабочего Отела создает перепад давления на дросселе 11, воздействующий на торцы золот-ника 3, но гидростатические силы назолотнике при зтом-не превышают начального усилия пружины 8....

Номер патента: 672390

Опубликовано: 05.07.1979

Автор: Чащевой

МПК: F15B 15/22

Метки: пневматическое, приводное

...19, регулятор 20 давленияи влагоотделитель 21. Корпус 22 клапана предельного давления прикрепленкнакопительной емкости 11 и имееткайал 23, соединенный через регулируемый дроссель 14 с атмосферой,иканал 24, сообщающийся с магистралью .13. В теле клапана 12 предельного 10давления выполнены два осерадиальных канала 25 и 2 б для выхода сжатого .воздуха в атмосферу и подачи в рабочую полМть 3 соответственно. Клапан12 предельного давления поджат пружиной 27 и имеет расточку 28, в которуювходит подпружиненный шарик 29 дляФиксации клапана.Пневматическое приводное устройство работает следующим ,образом,При подаче сжатого воздуха в магистраль 18 через переключатель 5 помагистрали б рабочее тело подаетсяв рабочую полость 4. Поршень 2 соштоком...

Номер патента: 672391

Опубликовано: 05.07.1979

Авторы: Белов, Данилов

МПК: F15B 21/12

Метки: генератор, жидкости, нестационарного, потока

...валу 4. Гидродвигатель 5. типа фсегнерово колесо установлен соосно вращающемуся диску 3 на при.водном валу 4,а вращающийся диск свУ- эай с приводным валом 4 через инерционную муФту 6 с двумя рядами заклинивающихэлементов 7.Генератор содержит также крынку 8 с входным штуцером 9,Выходной штуцер 10 расположен на корпусе 1,Диск 2 имеет два диаметрально, распслбженных окна 11 дляпрохода жидкости,Гидродвигатель 5 имеет насадки 12.Диск 3 имеет несколько пар окон, аналогичных окнам 11,равномерно расположенных по его окружности.,Генератор работает обраПоток жидкости подводитсму .штуцеру 9 и за счет реак.действия жидкости,. вытекающсадков 12, приводит во вращРодвигатель 5 и приводной вдостижении гидродвигателемного числа оборотов плавнося...

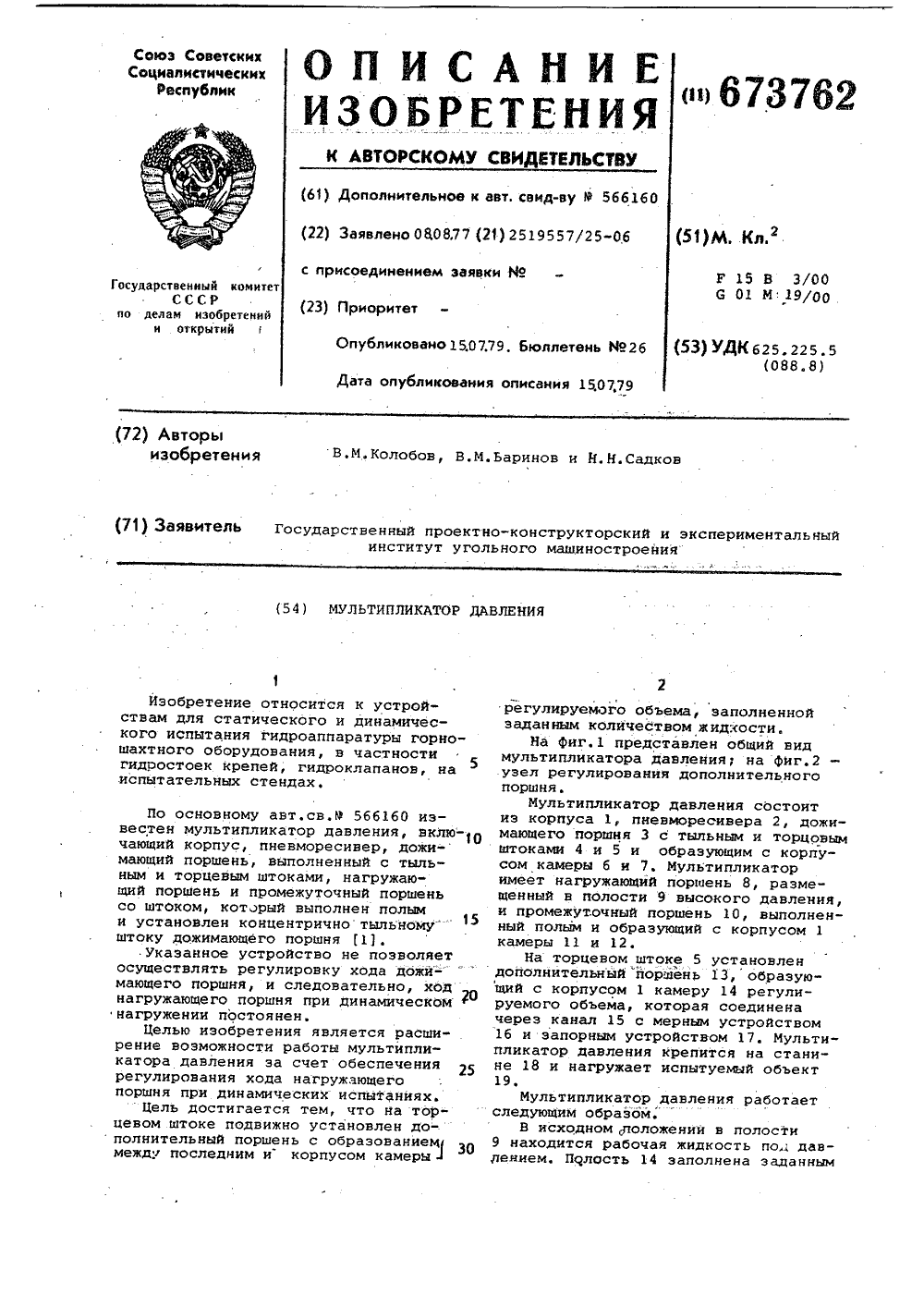

Номер патента: 673762

Опубликовано: 15.07.1979

Авторы: Баринов, Колобов, Садков

МПК: F15B 3/00

Метки: давления, мультипликатор

...2, дожимающего поршня 3 с тыльным и торцовымштоками 4 и 5 и образующим с корпусом камеры 6 и 7. Мультипликаторимеет нагружающий поршень 8, размещенный в полости 9 высокого давления,и промежуточный поршень 10, выполненный полым и образующий с корпусом 1камеры 11 и 12.На торцевом штоке 5 установлендополнительный поршенъ 13, образующий с корпусом 1 камеру 14 регулируемого объема, которая соединеначерез канал 15 с мерным устройством16 и запорным устройством 17, Мультипликатор давления крепится на станине 18 и нагружает испытуемый объект19,Мультипликатор давления работаетследующим образом."В исходном положений в полости9 находится рабочая жидкость по давлением. полость 14 заполнена заданнымФилиал г. Ужг количеством жидкости, которое...

Номер патента: 673763

Опубликовано: 15.07.1979

Автор: Юрин

МПК: F15B 9/00

Метки: гидравлический, привод, следящий

...предназначен длягидрокопировальных станков, где задающим устройством является копир,причем копир и плунжер следящегозолотника имеют только поступательное движение,Однако в современных станках,использующих гидравлический следящийпривод, например в станках с число-вым программным управлением, частозадающее устройство и плунжер следящего золотника имеют вращательноедвижение. В этих условиях использовать известный следящий гидропривод.невозможно,Целью изобретения является расширение области применения гидравлического следящего привода,Цель достигается тем, что в сливной линии следящего золотника уста новлен регулируемйй дроссель, связанный со стержнем-компенсатором.На .чертеже изображена схема соединений элементов конструкции...

Номер патента: 673764

Опубликовано: 15.07.1979

Авторы: Глинин, Черняев

МПК: F15B 20/00

Метки: гидропривод

...в. системе, а напорный золотник 2 - на минимальнс возмокную величину давления в системе при рабо" тающем исполнительном органе.Гидропривод работает следующим образом.При включении насоса 1 давление перед напорным золотником 2 поднимается, он срабатываетснимая пружину и открывая проход рабочей жидкос" ти от насоса к рабочему органу,В системе устанавливается давление, ограничиваемое настройкой предохранительного клапана 4. При этом давление в полость управления предохранительного клапана 4 по гидролинии 6 не проникает, ввиду наличия обратного клапана 7. еВ случае повреждения коммуникаций в системе (обрыв шланга, разрыв/ Заказ 4042/31 Тираж 869 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, москва,...

Номер патента: 673765

Опубликовано: 15.07.1979

Авторы: Креймер, Лугачев

МПК: F15B 21/12

Метки: гидравлический, пульсатор

...кольцо 7 имеет отверстия 18, которые удалены от центра.на такое же расстояние, как отверстие14 вращающегося диска 4. Количествоотверстий 18 определяется хисломвариантов положений кольца, т,е.числом сочетаний выпускных трубопроводов, в которых нужно регулироватьчисло пульсаций. Положение отверстийв кольце 7 зависит от расположенияотверстий 17 в крышке 8. Необходимоодно отверстие для регулированиячастоты пульсаций в одном из выйускных трубопроводов и пара отверстий,расположенных диаметральнапротиво-"положно или удаленных друг"от друга"на четверть окружности, для регулирования частоты пульсаций в двух выпускных трубопроводах. Неподвижныйдиск 5, прокладка 6, йоворотиае кольцо 7 и крышка 8 прикреплены к корпусу 1 болтами 19.Нульсатор...

Номер патента: 674732

Опубликовано: 25.07.1979

Авторы: Барман, Ермизин, Королев, Кругов, Неборак, Попов, Рудаков, Соловьев, Учакин

МПК: F15B 11/04

Метки: гидропривод, лесозаготовительной, механизма, пильного

...причем одна иэ поршневых полостей гидроцилиндра подключена к гидрораспределителю, а вторая соединена с напорной 40 полостью гидромотора, при этом его сливная полость подключена к гидрораспределителю. Источники информации, принятые во 45 внимание при экспертизе1. Божак В, Л. и др, Валочно-пакетируюшая машина ЛПна лесозеготовках,- М, "Лесная промышленность", 1974,с, 6.502, Велочно-пакетируюшая машинаЛП. Техническое описание и инструкция по эксплуатации, Йошкар-Олинскийзавод "Лесмаш"1976. 67зтой рейкой 14, выпал;одной с соединяю щим поршневые полости 3 0 н 11 от-.верстием 15, в котором установлен дрос-ссель 16. Поршневая полость 10 гидроцилиндра 9 подачи пилы подключена кгидрораспределителю 3, а другая поршневая полость 11 соединена с...

Номер патента: 676762

Опубликовано: 30.07.1979

Авторы: Назаренко, Паламарчук, Томаев

МПК: F15B 11/02

Метки: гидравлический, прерывно-поворотный, привод

...через центр вращения кривошипа 6 и шарниры 3, равен 90.15 Поршни 4 выполнены полыми и установлены на штоках 5 свободно, причем штоки 5 имеют на конце дополнительные поршни 8, размещенные в полости 9 поршней 4, а полости 9 ограничены двумя встречнонаправ ленными усеченно-коническими поверхностями 10 и 11.Привод работает"следующим образом, Рабочая жидкость подается в поршневуюполость гидроцилиндра 1 (фиг, 1), поршень 25 4 гидроцилиндра 1 перемещается вместе соштоком 5 и поворачивает кривошип 6 на угол 90 (фиг. 2). Далее рабочая жидкость подается под давлением в штоковую полость гидроцилиндра 2, и кривошип 6 пово рачивается еще на 90 (фиг. 3). Затем ра3бочая жидкость подастся в штоковую голость гидроцилиндра 1 и кривошип становится в...

Номер патента: 676763

Опубликовано: 30.07.1979

Автор: Каменецкий

МПК: F15B 3/00

Метки: гидроусилитель, линейный

...11, соединенную с бесштоковой полостью 6. Поводковая муфта состоит из двух полумуфт 12 и 13 с установленной между ними пружиной 14 со стопорным кольцом 15, причем на полумуфту 13 выполнен запорный бурт 16. Валик-винт выполнен в виде двух частей; винта 17 и валика 18, причем на винте 17 установлена полумуфта 13, а на валике 18 - полумуфта 12.Линейный гидроусилитель работает следующим образом.Рабочая жидкость по каналу 8 подвода поступает к управляющему золотнику 7. При вращении валика 18, например, по часовой стрелке винт 17 вворачивается в гайку 4 и перемещает влево управляющий зо.676763 гт 7 12 13 Коваль оставител Корректор Е, Хмелева ед Н. Строганов актор И, Богатова Изд.468 Тираж 877арственного комитета СССР по делам изобретений...

Номер патента: 676764

Опубликовано: 30.07.1979

Авторы: Коровацкий, Шрамко

МПК: F15B 3/00

Метки: мультипликатор, пневмогидравлический

...мультипликатор, содержащий гидроцилиндр низкого давления с поршнем, гидроцилиндр высокого давления с плунжером и пневмоцилиндр 1.Недостатком известного мультипликатора является то, что при выдвижении плунжера из гидроцилиндра высокого давления в нем создается пониженное давление, что приводит к кавитации и, следовательно, понижению надежности.Цель изобретения - повышение надежности мультипликатора.Эта цель достигается тем, что гидроцилиндры низкого и высокого давлений соединены через обратный клапан.На чертеже показан предлагаемый мультипликатор.Он состоит из гидроцилиндра 1 низкого давления с поршнем 2, гидроцилиндра 3 высокого давления с плунжером 4 и пневмоцилиндра 5. Гидроцилиндры 1 и 3 соединены через обратный...

Номер патента: 676765

Опубликовано: 30.07.1979

Авторы: Вальбе, Дмитриев, Чернышев

МПК: F15B 13/02

Метки: распределительное

...содержит золотник 1 с осевым каналом 2 для подвода рабочей жидкости, установленный в неподвижном корпусе 3 с возможностью вращения, причем в осевом канале 2 золотника 1 установлен дополнительный золотник 4, связанный с основным золотником 1 повышающей передачей 5. Золотник 1 передачей 6 связан с управляемым объектом,Для пропускания потока жидкости золотник 4 снабжен осевым каналом 7 и пазом 8 со стенками 9 и 10, расположенными по радиусам. Золотник 1 снабжен пазом 11 состенками 12 и 13. В корпусе 3 - выполнены три отверстия 14 и три паза 15.Золотники 1 и 4 в исходном положении (положение пуск, фиг. 2) развернуты относительно друг друга на угол 7 - центральный угол между стенкой 10 паза 8 золотника 4 и стенкой 13 паза 11 золотника...

Номер патента: 676766

Опубликовано: 30.07.1979

Авторы: Свищев, Цыбульский, Шипов

МПК: F15B 13/16

Метки: автоматическим, возвратнопоступательного, движения, пневматический, привод, реверсированием

...в упомянутых выше полостях становится недостаточным для переключения золотникового распределителя и работа привода нарушается. 25Целью изобретения является повышение надежности работы пневматического привода путем упрощения его конструкции и исключения влияния износа манжет,Поставленная цель достигается тем, что 30 силового пневмоцилиндра 1 ющие отверстия 17 и 18 и верстия 19 и 20 на расстоя и 8, равном величине хоом распределителе 2 разме с кольцевыми проточками ся управляющие полости 24 е полости 26 и 27. В корпу676766 У 73 12 Изд. Мо 468 ПО Поиск Заказ 168 раж 8 Подписно ппография, пр. Сапунова 3се золотникового распределителя 2 выполнены отверстия 28 и 29, сообщающиеся с атмосферой, и отверстие 30, соединенное с магистралью...

Номер патента: 676767

Опубликовано: 30.07.1979

Авторы: Владимиров, Цуриков

МПК: F15B 15/22

Метки: гидравлического, демпфер, многоканальный, привода

...гидропривода, т. е. основные каналы 6 и 7 закрыты, В области 15резонансных частот перепад давлений становится больше некоторой допустимой величины, Наличие этого перепада давленийна торцах поршня 2 приведет к его смещению относительно среднего положения. Направление смещения зависит от того, в какой полости в данный момент давлениеоказалось выше (4 или 5). В соответствиис этим откроется перепускной канал 7 или6, соединяющий полость 4 с полостью 5, 25Начнется процесс выравнивания давленийв этих полостях и при перепаде, имеющемменьшее значение, чем допустимое. Пружины 9 и 10 возвратят перепускной клапан 8в среднее положение и основные каналы 6 ЗОи 7 закроются. В результате перепускажидкости при работе системы в областирезонасных...

Номер патента: 677726

Опубликовано: 05.08.1979

Авторы: Барман, Ермольев, Королев, Кругов, Учакин

МПК: F15B 11/04

Метки: механизм, режущий, цепной

...по подводящему трубопроводу 10 отводится наслив. Действующее в отводящем трубопроводе 9 гидравлическое давление распространяется в соединенный с ним трубопровод13 устройства для смазки, и через обратный клапан 11 по трубопроводу 14 маслопоступает в накопительную полость 21 дозатора 12 и перемещает до упора поршень20. Из управляющей полости 22 дозатора12 масло вытесняется и отводится на слив.Одновременно гиДравлическое давлениераспространяется в смазочный трубопровод 4016, но разделяющее его запорное устройство 17 в этот момент надежно перекрываетконическим хвостовиком 27 выходное отверстие 28 за счет воздействия на поршень20 усилия пружины 26 и положительной 45разности гидравлиЧеских сил, действующихна поршень 20 и на конический...

Номер патента: 681230

Опубликовано: 25.08.1979

Авторы: Бочаров, Вимба, Григоренко, Кузнецов, Ландышев, Мороз, Сафонов

МПК: F15B 1/02

Метки: пневмогидравлический, привод

...пульте управления (не показан) на,жимают кнопку Пуск, включается насос 7,золотник гидравлического предохранителя 11 через магистраль соединяет насос 7 со сливом, а золотник 6 находится в нейтральном положении.681230 Формула изобретения Составитель Т. ВостроваРедактор Е. Кравцова Техред О. Луговая Корректор М. ПожоЗаказ 5061/33 Тираж 870 ПодписноеЦИ И И П И Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Лалее нажимак)т кнопку Наладка, при этом золотник 6 переключается в положения, при которых гидравлическая полость газогидравлического аккумулятора 1 соединяется со сливом или с насосом 7, в зависимости от того уменьшается или...

Номер патента: 681231

Опубликовано: 25.08.1979

Авторы: Алексеев, Волошенко, Гольдрайх, Дубиненко, Кловский, Меркулов

МПК: F15B 11/04

Метки: гидропривод, подач

...рабочая жидкость от источника питания по магистрали 15 через реверсивный распределигель с 111 дроуправлеиием, магистралям 16 и 17, через гидроуправлясмый золотник переключения 8, магистраль 18, через регулятор расхода 11, магистраль 19 и далее по магистралям 20 и 2 поступает в поршневую полость 2 гидроцилиндра 1. Рабочая жидкость вытесняется из штоковой полости по магистрали 22 через реверспвный распределитель с гидроуправлснием 4 и и магистрали 23 поступает, суммируясь с потокм )т источеРЕкз питания, е) порпИсвмк) полость 2 гидроцилипдра 1. 11 ри этом скорость рабочей подачи вправо бпрсделяется настройкой регулятора расхода 11, полклк- ценного на вход в поршневую полость 2 Рдроцилиндрз 1.При включении электромагнита 29 суммарный поток...

Номер патента: 681232

Опубликовано: 25.08.1979

Автор: Винецкий

МПК: F15B 11/06

Метки: пневмопривод

...планка 11. Гидроцилиндр 3 с гидролинией 6 составляют замкнутую гидро- систему, подпитка которой осуществляется баком 12, а между баком и штоковой полостью гидроцилиндра размещен блокирующий элемент 13. Штоковая 14 и бесштоковая 15 полости пневмоцилиндра сообщены с магистралями 16 сжатого воздуха.681232 Формула изобретения Составитель Э. АйбиндерТехред О. Луговая Корректор Е, Пап Тираж 870 подписное Редактор Е. КравцовЗаказ 5061/33 СССРтийб., д, 4/5Проектная,ЦНИИПИ по де 113035, Мос Филиал П П ПГосударственного комите ам изобретений и откр ва, Ж - 35, Раушская н Патент, г. Ужгород, ул. линдра 1, блокируюгций элемент 13 открытдля прохождения масла и пружина 1 О держит шток 9 гидроцилиндра 3 в крайнемверхнем положении, После получения...

Номер патента: 681233

Опубликовано: 25.08.1979

Авторы: Нурмухаметов, Радзеиовский, Соловьев

МПК: F15B 11/12

Метки: дистанционного, исполнительным, органом

...33 соединен с исполнительным органом 35. На корпусе 1 установлены штуцеры 36 - 38 для соединения полостей 5 - 7 с источником давления. Устройство дистанционного управления исполнительным органом работает следующим образом.При подаче рабочей жидкости под давлением через штуцер 37 в надплунжерную полость 6 (грубая ступень регулирования), плунжер 3 перемещается вниз, а одновременно с ним под действием пружины 9 и 11 перемещаются вниз и остальные плунжеры 3; взаимодействующие с делительной втулкой 14 (фиг. 2). Делительная втулка 14 скользит по поверхности 26 втулки 13, входя 1 цей в проточку 28 шестерни ротора 8, при этом плунжеры 3 фиксируют делительную втулку 14 от углового проворота до сочленения ее с шестерней ротора 8. После...

Номер патента: 681234

Опубликовано: 25.08.1979

Автор: Лищишин

МПК: F15B 15/00

Метки: гидроцилиндр

...схематически изображен предложенный гидроцилиндр.Гидроцилиндр имеет корпус 1, в котором размещены ступенчатый шток.2 и поршень 3. В штоке 2 и поршне 3 выполнены соответственно канавки 4 и 5, а в кольцевом зазоре, образованном совмещением канавок 4 и 5, расположены конические закладные ролики 6. Ролики 6 удерживаются в кольцевом зазоре при помощи стопорного кольца 7 и расположены таким образом, что вершины конусов смежных роликов направлены в противоположные стороны. 15Последовательность соединения ступенчатого штока 2 и поршня 3 гидроцилиндра следующая. На шток 2, имеющий канавку 4, устанавливают поршень 3, канавка 5 образует с канавкой 4 штока при сов 2 о мещении кольцевой зазор, в который черезпаз, выполненный в поршне 3,...

Номер патента: 681235

Опубликовано: 25.08.1979

Авторы: Горелик, Подойницын

МПК: F15B 15/08

Метки: гидроцилиндр, силовой

...и промежуточных 4 полостей, основной 5 и дополнительный 6 поршни со штоком 7. В основном поршне 5 выполнены сквозные каналы 8, в которых, образуя механизм повышения усилия, установлены плунжеры 9 с пружинами 10. На штоке 7 установлено стопорное кольцо 11, ограничивающее перемещение дополнительного поршня 6. В штоке 7 выполнено отверстие 12, соединяющее полость 4 с наружной средой.Силовой гидроцилиндр работает следующим образом.В исходном положении поршень 6 отжат пружинами 10 от основного поршня 5 до кольца 11. При подаче рабочей жидкости в полость 2 основной поршень 5 со штоком 7 перемещается вдоль цилиндра 1, при этом рабочая полость 3 соединена со сливом. С приходом штока 7 на упор рабочая полость 2 герметизируется, а полость 3...

Номер патента: 681236

Опубликовано: 25.08.1979

Авторы: Гайдамак, Якубович

МПК: F15B 21/12

Метки: вибратор

...предложенный вибратор,Вибратор содержит основн цилиндр 1, расположенный в пускной клапан 2 и толкател ной рабочий цилиндр 1 через м обра аший в немп е испол пульсируюто снижае повыш тора путем з рабочего к предложеннительный основнь изображ або нем переь 3. Основ клапан 2 Изобретение относится к икования описания 28.08.79 т зом.Рабочая жидкость подается в дополнительный рабочий цилиндр 4, выполненный в виде сильфона, растягивая его до тех пор, пока не откроется перепускной клапан 2, поджатый через толкатель 3 основным рабочим цилиндром 1, После ооткрытия клапана 2 дополнительный рабочий цилиндр 4 возвращается в исходное положение, а рабочая жидкость поступает в основной рабочий цилиндр 1, также выполненный в виде сильфона, и...

Номер патента: 681237

Опубликовано: 25.08.1979

Авторы: Перков, Смирнов, Смуров

МПК: F15B 21/12

Метки: гидропульсатор

...диапаз Устройс ботает следуюцим обазом аблонак мощью пластин диска 5, задают сов погружения шаблоны 10 во, жиненные плунж сацию рабочей г цилиндре 4, Пут и изменения их ния в пазах 6 иимпульсов. гаемый нойбуди идропуттьсатор, содержащийс установленным на немциклических колебаний,Пель изобретения - повысить производительность путем увеличения диапаэона частот колебаний.Это достигается тем, что возбудитель выполнен в виде эксцентрично закрепленного на валу диска с кольцевыми пазами и закрепленными в них посредством пластин с отверстиями под болть профилированными шаблонами, выступаю шими за периметр диска.На чертеже изображен предла гидропульсатор.Гидропульсатор содержит привод вал 1 с установленным на нем воз 10,...
