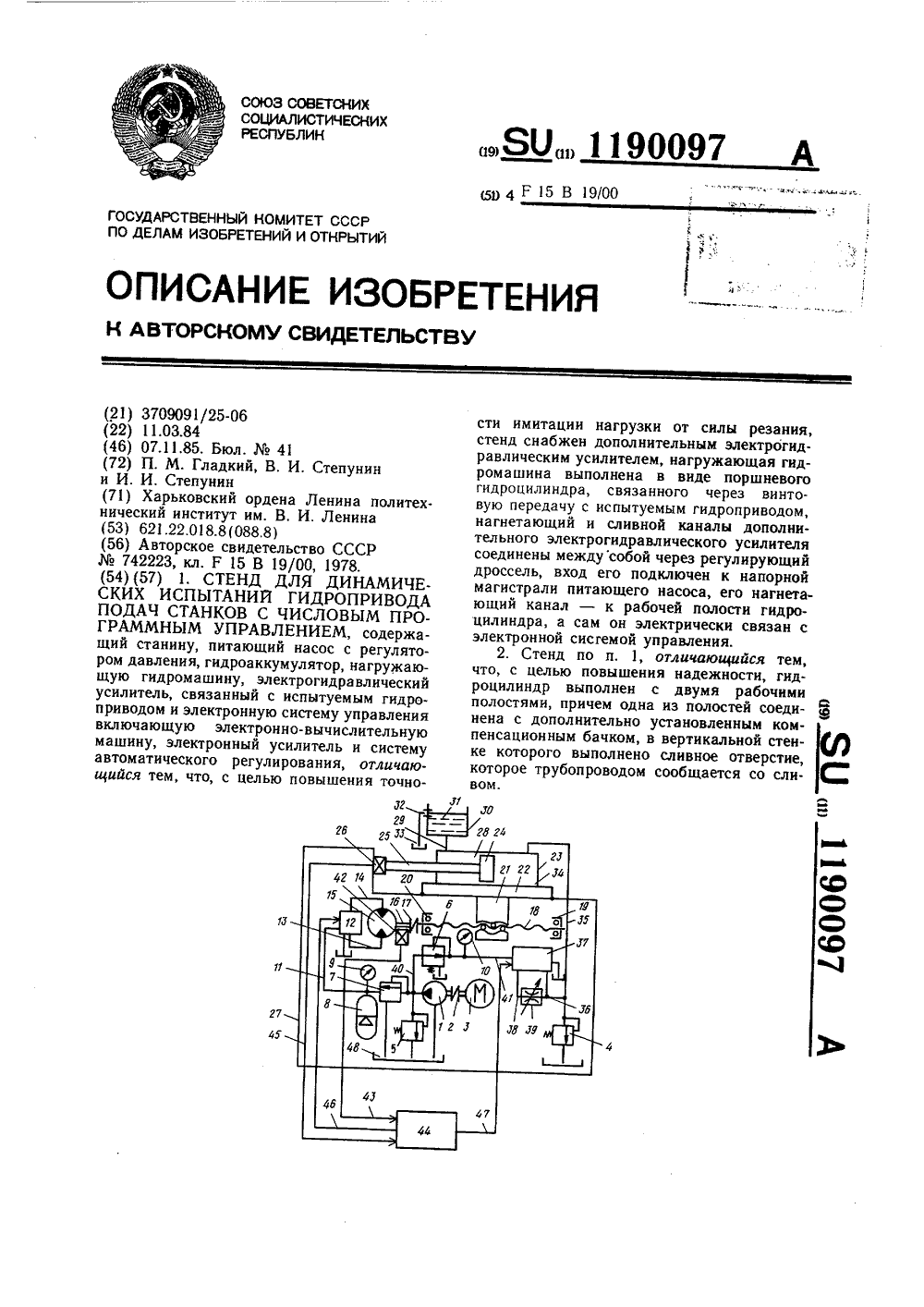

Номер патента: 1190097

Опубликовано: 07.11.1985

Авторы: Гладкий, Степунин

МПК: F15B 19/00

Метки: гидропривода, динамических, испытаний, подач, программным, станков, стенд, управлением, числовым

...44. Утечки из гидро- агрегатов поступают в сливной бак 48.Стенд для динамических испытаний гидропривода подач станков с числовым программным управлением работает следующим образом.Включается насос 1, и рабочая жидкость через переливной золотник 7 и линию 1 нагнетания подается в электрогидраьлический усилитель привода 12 подач. Уровень давления в линии 11 нагнетания устанавливается перел ивным золотником 7 и контролируется по манометру 9, Для пре 20 25 30 35 40 45 50 55 дотвращения перегрузки гидросистемы используется предохранительный клапан 5.Сглаживание пульсаций давления в линии 11 нагнетания осуществляется с помощью гидроаккумулятора 8. По трубопроводу 40 рабочая жидкость от насоса 1 поступает также к трубопроводу 41, где с...

Номер патента: 1190371

Опубликовано: 07.11.1985

Авторы: Васильев, Любушкин, Минин, Мирзоян

МПК: F15B 13/02, G05D 23/00

Метки: жидкости, рабочей, температуры

...регулирования температуры рабочей жидкости.На чертеже изображено предлагаемое устройство.Устройство содержит бак 1, заполненный рабочей жидкостью, например маслом, сливную магистраль 2, золотниковый распределитель 3, привод 4 золотникового распределителя, выполненного в виде размещенных в одном корпусе 5 двух золотников 6 и 7, между которыми размещен дроссель, выполненный в виде конуса 8 с поршнем 9, подпружиненнным пружиной 10 нелинейной жесткости. При этом полость 11, образованная корпусом 5 и первым золотником 6, соединенная с выходной магистралью 12, подключенной к входу насоса 13, соединенного с баком 1, заполненным рабочей жидкостью, и полость 14, образованная корпусом 5 и поршнем 9 и соединенная с входом дросселя 8, образуют...

Номер патента: 1191549

Опубликовано: 15.11.1985

Авторы: Волков, Константинов

МПК: E21B 19/00, E21B 19/16, F15B 11/04 ...

Метки: бурового, гидросистема, станка

...привода вращателя; на фиг,2 - то же, с управлением от камеры управления гидрораспределителя.Гидросистема содержит гидродвигатели 1 подачи, выполненные в виде гидроцилиндров и сообщенные через основной распределитель 2 с насосом 3 и маслобаком 4, гидродвигатель 5 привода вращателя 6, сообщенный через распределитель 7 с насосом 8 и маслобаком 4, и блок 9 разгрузки бурильных труб 10 при проведении операций наращивания и разборки бурового става 11.Блок 9 разгрузки установлен между гидроцилиндрами 1 подачи и основным распределителем 2 параллельно с регуля-ором 12 скорости и состоит из распределителя 13 напорного золотника 14 и редукционного клапана 15.Распределитель 7 по второму варианту выполнен с золотником-пилотом 16, связывающим камеры...

Номер патента: 1191622

Опубликовано: 15.11.1985

Авторы: Кулябин, Юдин

МПК: F15B 1/24

Метки: гидроаккумулятор, грузовой

...народного хозяйства, например в горном деле, в частности в бурении скважин. Цель изобретения - повышение энергоемкости гидроаккумулятора. Гидроаккумулятор позволяет повышать уровень энергоемкости и при постоянных величинах груза, действующего на крышку корпуса гидроаккумулятора, осуществлять непрерывное накопление потенциальной энергии в аккумуляторе и усовершенствовать процесс регулирования давления в нем. В промышленных условиях можно использовать имею 1 циеся технологически обусловленные источники вибраций и подачи жидкости, дополнительно снизить затраты на аккумулирование энергии. Если для подачи жидкости в гидроаккумулятор предусмотрены специальные насосы, то жидкость, выходящая из аккумулятора, может использоваться для других...

Номер патента: 1191623

Опубликовано: 15.11.1985

Авторы: Ганаев, Колодный, Питман, Супрун

МПК: F15B 1/26

Метки: насосная, станция

...шума от выхлопа отработанного воздуха и улучшение охлаждения рабочей жидкости.На фиг, 1 схематически представлена предлагаемая насосная станция; 1 О на фиг. 2 - разрез А-А на фиг.1, гидробак 1,разрез по перегородке ). Насосная станция содержит насос 1,приводимый пневмодвигателем 2 с глу" 1шителем 3 шума отработанного воздуха,и гидробак 4, имеющий сливной 5 ивсасывающий 6 патрубки и перегородку7, Кроме того, имеется источник 8давления, трубопровод 9, соединяю пщий пневмодвигатель 2 с глушителем.3 и трубопроводы 10 и 11, соединяющие насос 1 с гидробаком 4 и потребителями (не показаны ) соответствен. но, а перегородка 7 имеет отверстия 212,Насосная станция работает следующим образом,Пневмодвигатель 2, получая сжатый воздух от...

Номер патента: 1191624

Опубликовано: 15.11.1985

Авторы: Барский, Бельферман, Водопьян, Лимонов

МПК: F15B 9/06

Метки: пневматический, привод, следящий

...давления Рк (например, при увеличении )мембрана.24 смещает штоки 7 и 8. Клапан 9 прикрывается, а клапан 10 открывается. В камерах 13 и 14 происходит резкое изменение давления. Давление в камере 13 падает, так как полый шток 7 отрывается от клапана 9 и сообщает камеру 13 с атмосферой, а давление в камере 14 возрастает до значения давления питания Р . Под действием создавшегоися перепада давления шток 2 исполнительного механизма 1 перемещаетсявправо (по чертежу ), возвращая посредством пружины обратной связи мембрану 24 измерительного преобразователя 5, а вместе с ней и полые штоки 7 и 8 усилителя 6 в исходное 1 среднее положение ). При этом в камере 2110 образованной в штоке 2, давление Р 2.равно давлению. в полости 16...

Номер патента: 1191625

Опубликовано: 15.11.1985

Авторы: Артамонов, Бекетов, Глазков, Лапотько, Мамонов

МПК: F15B 21/04

Метки: вязкости, гидравлическая, жидкости, рабочей, регулированием

...содержащая емкость с ра СО кОПИСАНИЕ ИЗОБРЕТЕНИЯ ;13Заказ 7136/32 . Тираж 647 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д 4/5 .Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 Изобретение относится к машиностроению и может быть использовано в гидрофицированных машинах, эксплу- атируемых при низких температурах.Цель изобретения - повышение на дежности и эффективности работы.На чертеже представлена схема предлагаемого устройства.Гидравлическая система с регулированием вязкости рабочей жидкости содержит емкость 1 с рабочей жид- . костью, соединенный с ней гидропривод 2, насос 3 которого связан электромагнитной муфтой 4 с приводным двигателем 5, генератор 6...

Номер патента: 1191626

Опубликовано: 15.11.1985

Авторы: Бабицкий, Королев, Михалькевич, Цараков

МПК: B21J 9/06, F15B 21/12

Метки: пульсатор

...полость соответствующего гидравлического исполнительного органа, через канал 11 свободно протекает на слив. Одновременно с этим через обратный клапан 15 и дроссель 17 происходит заполнение жидкостью полос ти 12 управления. Для ввода пульсатора в заданный режим нагружения обрабатываемого изделия или испытуемого объекта от системы управления в управляющую полость 5 подается воздух не обходимого давления с тем, чтобы на поршне 2 нагрузочного клапана возникло требуемое усилие для закрытия запорного элемента 4. Под действием этого усилия шток 3 нагрузочного 55 клапана перемещает вниз толкатель 6, сжимая пружину 13. Протекание жидкости через канал 11 прекращается. В 626 г проточной полости 7 и в соединеннойс ней рабочей полости исполнительного...

Номер патента: 1191627

Опубликовано: 15.11.1985

Авторы: Гончаров, Лашкивский, Мелков, Слабожанин, Сухушин

МПК: F15B 21/12

Метки: генератор, гидравлический, колебаний

...изображен предлагаемый гидравлический генера О тор колебаний, общий вид.Гидравлический генератор коле- . баний содержит рабочую камеру 1 и пульсатор 2. Последний состоит из закрытого крышкой 3 корпуса 4 с пат рубком 5 подвода жидкости и связанным с рабочей камерой 1 патрубком 6 отвода рабочей среды. В корпусе 4 установлен клапан 7; имеющий возможность перекрывать отводящий ка .нал 6 и соединенный с помощью штока 8 с перемычкой 9, обеспечивающей пропуск жидкости и установленной в ниж.ней части возвратного элемента 10, выполненного в виде сильфона, прик репленного верхней частью к патрубку 6 отвода рабочей среды, а нижней - к диффузору 11. Диффузор под-. вижно установлен на патрубке 6 отвода рабочей среды, жестко связан с5 627...

Номер патента: 1191628

Опубликовано: 15.11.1985

Автор: Лобанов

МПК: F15B 21/12

Метки: пульсатор

...несколько превышать силу давления жидкости на затвор 9 .со стороны прерывателя 5 Фиксаторы 13 препятствуют вращению затвора 9 и тем самым исключают возможность отхода выреза 11 от приемного сопла 8 (т.е. возможность перекрытий сопла 8 затвором 9). Для загрузки уплотнения 14 от давления жщ- кости в затворе 9 выполнены окна 15, сообщающие уплотняемый с помощью уплотнения 14 зазор между валом 16 и корпусом 1 с камерой 7. Пульсатор может быть снабжен ком-. плектом сменных сопел 6 и 8, отли- . чающихся геометрическими размерами, при этом сопла 6 и 8 могут быть выполнены с возможностью регулирования расстояния между их торцами (например, путем осевого перемещенияприемных сопел 8 относительно корпуса 1 и сопел 6 ). Для исключения...

Номер патента: 1192637

Опубликовано: 15.11.1985

Автор: Клод

МПК: F15B 11/22

Метки: выключателями, гидравлическое, электрическими

...штоки 4-6 которых жестко связаны с электрическими выключателями (не показаны), командное устройство 7 с синхронизированными выходами, систему (не показана) двухпозиционных электроуправляемых распределителей 8-10, каждый из которых соединен с одним из выходов командного устройства 7, подключен к поршневой полости 11,12 или 13 соответственно гидроцилиндров 1,2,3, источнику 14 рабочей жидкости и баку637 з 1192 (не показан) и выполнен с возможностью удержания в каждой из позиций после отключения командного сигнала, и чувствительные элементы 15 и 16, число которых на единицу меньше чис ла гидроцилиндров 1-3, с переключателями (не показаны) для распределителей 8-10, связанными с командным устройством 7. Каждый чувствительный...

Номер патента: 1193307

Опубликовано: 23.11.1985

Авторы: Ковчак, Налбандян, Цуркан

МПК: F15B 9/02

Метки: аксиально-поршневой, гидромашины

...между крайним 22 и средним 23 поясками, третья гидролиния 2 соединена со сливом и раз мешена между пояском 23 и крайним пояском 24, а четвертая гидролиния 28 нормально закрыта пояском 24. При этом третья гидролиния 29 золотника 5 соединена через гидролинии 25 и 26 с источником давления питания (не изображен), а камера 6 45 через первый дроссель 30 - со сливом, гидролиния 28 соединена с гидролинией 19, с камерой 11 меньшей эффективной площади, через второй дроссель 31 - со сливом, а через гидролйщии 20 и 21 - с камерой 12 большей эффективной площади тол О кателя 10. Гидромашина 3 имеет гидро- линию 32 нагнетания, связанную с камерой 12 и полостью 33 чувствительного элемента 4. Золотник 5 подпружинен .пружиной 34, золотник 7 - пружиной 35,...

Номер патента: 1193308

Опубликовано: 23.11.1985

Авторы: Дементьев, Малюга, Наместников, Петрук

МПК: F15B 11/16

Метки: гидравлический, привод

...клапана 40, при срабатывании которого вспомогательный золотник 37 переключается и переключает вспомогательный золотник 38. Последний соединяет при этом левый (по чертежу) торец основного золот ника 36 с рабочей полостью 27 задатчцка 8хода, а правый (по чертежу) -- с насосом.Основной золотник 36 переключается и вытесняет жидкость из левого торца в рабочую полость 2 задатчика 8 хода, а также соединяет выход 46 с насосом и выход 4745 со сливом. Пр этом происходит еще одинход вспомогательного гидроцилицлра 6.После окончания хода давление на выходе 46 возрастает до величины настройки предохранительного клапана 39, црц срабатывании которого вспомогательный золотник 37 переключается и переключает вспомогательный золотник 38. Последний, в...

Номер патента: 1193309

Опубликовано: 23.11.1985

Авторы: Байкалов, Васильев, Каверзин, Новичков

МПК: F15B 21/04

Метки: гидравлическая

...1, связанный всасывающим патрубком 2 с баком 3, сливную линию 4, в которой установлен золотник 5, струйный насос 6, выход 7 которого подключен к всасываюгцему патрубку 2, а камера 8 смешения связана с баком 3. Струйный насос 6 размещен в баке 3 и его корпус 9 подпружинен относительно стенки 10 корпуса пружиной 1 и эластичной емкостью 12, наполненной жидкостью с большим коэффициентом обьемного расширения, например эфиром, причем эластичная емкость 12 представляет собой датчик параметра рабочей жидкости, выполненный в виде датчика температуры.Корпус 9 струйного насоса 6 кинематически связан связью 13 с золотником 5, выход 14 которого связан с входом 15 струйного насоса 6, выход 16 - с баком 3, а выход 17 - с теплообменником 18, причем...

Номер патента: 1194667

Опубликовано: 30.11.1985

Автор: Чернышенко

МПК: B25D 9/00, F15B 21/12

Метки: гидропривод, механизма, ударно-вибрационного

...кинематическойсвязью 4, причем штоковая полость 6связана магистралью 7 с золотникомпульсатором 8, сообщающим даннуюмагистраль с напорной 9 и сливной10 магистралями, а опорная полость11 связана магистралью 12 с напорнымзолотником 13, вход которого связанс напорной магистралью 9 на участкеподключения аккумулятора 14, располо -женного между золотником-пульсатором8 и дополнительным распределителем15, установленным перед насосом 16и предохранительным клапаном 17и обеспечивающим сообщение сливноймагистрали 10 и дополнительной магистрали 18 с баком 19,Гидропривод ударно-вибрационногомеханизма работает следующим образом.При включении дополнительного распределителя 15 в позицию Л (см.схему) рабочая жидкость подается в напорную магистраль 9,...

Номер патента: 1195075

Опубликовано: 30.11.1985

Авторы: Каупялис, Малишаускас, Нагинявичюс, Рагульскис

МПК: F15B 3/00

Метки: усилитель-преобразователь, электрогидравлический

...сечение дросселирующего канала 14 и увеличивается проходноесечение дросселирующего канала 15. Вследствие этого нарушается баланс гидравлического моста, и под действием перепададавлений в торцовых камерах 3 и 4 золотник 2 (фиг. 1 и 3) перемещается влево (почертежу), преодолевая усилие пружины 26до упора в крышку 24, При этом рабочаяжидкость из канала 5 (фиг. 1 и 3) поступает" Ъправур (по чертежу) часть канала 7.Аналогично" работает привод при подаче от задатчика 18 напряжения другой полярности на пьезокерамическую втулку 9, одна. ко золотник 2 перемещается вправо (по чертежу) .В режиме широтно-импульсного управления усилитель-преобразователь работает следующим образом.При подаче от задатчика 18 высокочастотных импульсов,...

Номер патента: 1195076

Опубликовано: 30.11.1985

Авторы: Белов, Суляев, Филаретов

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...входом блока 2,На чертеже обозначены параметры: К в - задающий сигнал; Ы - сигнал датчика 1; Я - сигнал датчика 12; М - момент на валу 9; Р - сигналф фдатчика момента; Р - сигнал датчика 13; о - величина рассогласования измерителя 1. 50Электрогидравлический следящий привод работает следующим образом.Сигнал 3 через усилитель 3 поступает на привод 4 регулирующего органа насоса 5, который, создавая 55 поток рабочей жидкости в гидролиниях 6 и 7, воздействует на гидромотор 8, изменяющий положение объекта 1 О ре 76 2гулирования и рассогласование о между входными сигналами М , МВ измерителя 1 рассогласования. При этом для устранения отрицательного влияния переменного момента инерции объекта 10 регулирования на качественные показатели работы...

Номер патента: 1195077

Опубликовано: 30.11.1985

Авторы: Ефанкин, Зингер, Ковальский

МПК: F15B 15/26

Метки: привод, силовой

...22 дляподачи воздуха в рабочие полости 23и 24.Силовой привод работает следующимобразом.При подаче сжатого воздуха черезштуцер 21. в крышке 14 в полость 24цилиндра поршень 2 со штоком 3 поднимаетея в верхнее крайнее положение. При этом кольцевая проточка 9на штоке оказывается в положении,изображенном штрихпунктирной линией,Для Фиксации верхнего положениясжатьйвоздух подается в правую полость корпуса 15 плунжера 18 черезштуцер 20, плунжер 18 начинает перемещаться иэ правого крайнего поло 195077 40 45 5 С 55 О 15 20 25 30 жения, изображенного на фиг.1, влево, Вместе с плунжером 18 перемещаются клинья 6 и 7. При этом клин 7 прижимается к нижнему клину 6 подпружиненными толкателями 17, а от смещения относительно ннжнего клина он удерживается...

Номер патента: 1195922

Опубликовано: 30.11.1985

Автор: Ричард

МПК: B60K 17/10, F15B 9/02

Метки: гидравлическая, рулевого, силовая

...необходимого для открытия редукционного клапана 51, чтобы досДве гндролинии 38 и 39 также соединены между собой гидролиниями 40 и 41, между которыми имеются дозирующий насос 42 и управляющий клапан 32. Доэирующий насос 42 приводится в действие ручным управляющим элементом, например рулевым колесом 43. Рабочие полости 44 и 45 насоса 42 соединены с гидролиниями 40 и 41. Перепад давления между полостями 44 и 45 передается по гидролиниям 46 и 47, которые связаны с гид- ролиниями 40 и 41. перепад давления, возникший между гидролиниями 40 и 41, заставляет подвижный клапанный элемент 33 управляющего клапана 32 смещаться от своего нейтрального положения в положение, при котором обеспечивается проход жидкости под давлением от нагнетающего...

Номер патента: 1195923

Опубликовано: 30.11.1985

Авторы: Акихиро, Казумори, Масами

МПК: F15B 13/02

Метки: клапан, распределительный

...гидролиния 50 в точке 57 разделяется на силовую гидролинию 58 крюка и силовую гидролинию 59 стрелы, причем силовая гидролиния 58 имеет распределительные клапаны 60, 1 и 61, соединенные параллельно и предназначенные для управления муфтами 38 и 32 опускания и подъема крюка и тормозом 40 крюка от управляющего рычага 12. Силовая гидролиния 59 имеет распределительные клапаны 62-64, соединенные параллельно и предназначенные для управления муфтами 39 и 33 опускания и подъема стрелы и тормозом 41 стрелы от управляющего рычага 65.Смазочная гидролиния 48 имеет предохранительный клапан 66 для предотвращения увеличения давления в этой гидролинии и поддержания его1на постоянном уровне, при этом смазочная гидролиния 51 подведена в пространство...

Номер патента: 1198266

Опубликовано: 15.12.1985

Авторы: Грушко, Никитин, Шенкер

МПК: F15B 1/26

Метки: гидравлической, расходный, резервуар, системы

...полостью резервуара через обратныйклапан, установленный выходом в спивнуюполость.Составитель В, ПримазовТехред М. Пароцай Корректор Г. Решегник Редактор Н. Горваг Тираж 647 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открьггий113035, Москва, Ж 35, Раушская наб. д. 4/5 Заказ 7704/35 Филиал ППП "Пагенг", г. Ужгород, ул, Проекгная, 4 1 198266 2Изобретение относится к гидросисгемам, чем сливная полосгь 2 сообщена с гидро- а именно к расходным резервуарам этих системой 7 через патрубок 8, проходящий систем, и может быть использовано в гидро- через бак 1 снизу вверх.системах, например, транспортных средств, Устройство работает следующим образом. эксплуатируемых в условиях низких темпе При функционировании...

Номер патента: 1198267

Опубликовано: 15.12.1985

Авторы: Домрачев, Пушкарь, Стародуб, Таурит, Туфанов

МПК: F15B 9/02

Метки: пневмогидравлический, привод, следящий

...гидроцилиндра 1 и имеющим проточки 16 - 20 навнутренних оппозитных поверхностях 21 и 22,а также расположенный внутри корпуса 14подпружиненный распределительный элемент23, имеющий гидравлическую 24 и пневматическую 25 части, оппозитные наружные поверхности 26 и 27 которых имеют проточки .28 -33 и образуют плоский гидравлический распределитель 34, сообщенный с полостями 11и 12 исполнительного гидроцилиндра 1, и сполостями 6 и 7 гидроцилиндра 5 пневмогидравлического преобразователя 2 давления,и плоский пневматический распределитель 35,сообщенныйс полостями 36 и 37 пневмоцилиндра 4 пневмогидравлического преобразо;.вателя 2 давления, источником 38 давленияи атмосферой и связанный с задатчиком входного сигнала 39. Части 24 и 25...

Номер патента: 1198268

Опубликовано: 15.12.1985

Авторы: Смирнов, Удовиченко

МПК: F15B 11/22, F15B 20/00

Метки: гидропривод

...и 18 с внутренними камерами, внутри ко.торых размещены поршни 19 и 20, жесткосвязанные с толкателями 21 - 24, причемпоршни 19 и 20 во вгулках 17 и 18 образуюг полости 25 - 28,Рабочие полости 3 - 6 подключены череззапорные элементы 11 - 14, гидрозамков 9 и10, трубопроводы 29-32 и распределители7 и 8 к источнику 33 давления и. сливу 34.Причем полости 25 - 28 втулок 17 и 18подключены соответственно ко входам 35 - 38запорных элементов 13, 14 н 11, 12, а корпуса 15 и 16 гидрозамков 7 и 8 имеют упо.ры 39 - 42 для втулок 17 и 18,Гидропривод работает следующим образом.Для выдвижения гидроцилиндров 1 и 2распределителя 7 и 8 включаются в позиции,в которых источник 33 давления подключа.ется к рабочим полостям 4 и 6. При подаче 98268 адавления...

Номер патента: 1198270

Опубликовано: 15.12.1985

Автор: Дадашев

МПК: F15B 13/02

Метки: распределитель

...имеюткоммуникационные каналы 20 и 21.Механизмы 22 и 23 управлениязолотниками выполнены в виде управляемых электромагнитами 24 и 25клапанов 26 и 27, установленных свозможностью сообщения полостей 28и 29, соединенных каналами 30 и 31с нагнетательной магистралью (непоказана) каналами 32, 33 и 34, 35с каналом 36 слива.Цилиндрические расточки 6 и 7корпуса 1 закрыты верхними крышками37 и 38 с полостями 39 и 40, сообщающимися со сливными полостями 11, 10и нижними крышками 41 и 52. Уплотнительные втулки 12 и 13 соответственно снабжены поясками 43-45 и 46-48,образующими рабочие полости 49 и 50,соответственно связанные коммуникационными каналами 20 и 21 с полостями 40 и 39, и, следовательно,со сливными полостями 11 и 10.Полость 40 и рабочая...

Номер патента: 1198271

Опубликовано: 15.12.1985

Авторы: Гришанов, Стародубцев, Эппель

МПК: F15B 15/06, F15B 15/26

Метки: исполнительный, привод

...рычаги 12 и 13 соединены между собой пружинной растяжкой24, на плечах 22 и 23 имеют трапецеидальные пазы 25 и 26, а на плечах 20 и 21 - регулируемые упоры27 и 28. На корпусе 1 установленыштифты 29 и 30, ограничивающие поворот рычагов 12 и 13,Исполнительный привод работаетследующим образом.В исходном положении (Фиг. 1)поршни 3 находятся в крайнем левомположении, клиновой фиксатор 9отклонен вправо и контактирует свнешней поверхностью диска. Нижнейчастью фиксатор 9 контактирует супором 27 и не касается упора 28, таккак поворот рычага 13 против часовой стрелки ограничен штифтом 30.50 55:ет с упором 28 и не касается упора 5 1 О 15 20 25 30 35 При перемещении поршней 3 вправо рейка 4 поворачивает зубчатое колесо 5 и диск 7 по часовой стрелке....

Номер патента: 1199980

Опубликовано: 23.12.1985

Авторы: Валис, Каупялис, Малишаускас, Рагульскис

МПК: F15B 3/00

Метки: электромеханический

...два оптрона 12 и 13,два транзистора 14 и 15, два дифференцирующих звена 16 и 17 и шестьрезисторов 18-23, Кроме того, обозна-,чены входная клемма 24 электромеханического преобразователя, вход 25пьезокерамического пакета 1, соединенный с рассматриваемым электронным ключом, а также. земля 26,Электромеханический преобразователь работает следующим образом. Работа электромеханического преобразователя основана на том, что каждый разряд пьезс керамического пакета может находиться в одном из двух возможных состояний, Переход из од-. ного состояния в другое осуществляется электронными ключами 2 (фиг, 1) по комаццйм, поступающим на входные клеммы Х Х и. в виде наличия или отсутствия логических уровней, При подаче логической "1" один из элек 10...

Номер патента: 1199981

Опубликовано: 23.12.1985

Автор: Эжиев

МПК: F15B 11/04, F15B 11/06

Метки: пневмопривод

...расширениедиапазона регулирования усилия наштоке,На чертеже представлена схемачредложенного устройства.1 Пневмопривод содержит силовой цилиндр 1 с поршнем 2 и штоком 3 рабочая полость 4 которого соединена с полостью 5 поршневого дозатора 6, полость 7 которого соединена с источником 8 питания и выхлопом 9 через реверсивный переключатель 10 и регулятор 11 расхода, пневмоуправляемый клапан 12, , снабженный дифференциальным подпру жиненным поршнем 13 и взаимодей-. ствующим с ним подпружиненньв клапаном 14, размещенными с образова-, нием полости 15, соединенной с полостью 7 дозатора 6, полость 16, соединенной с рабочей полостью 4 " силового цилиндра 1, и лолость 17, сообщенную с источником 8 питания через подпружиненный клапан 14 и с рабочей...

Номер патента: 1199982

Опубликовано: 23.12.1985

Авторы: Деревянко, Кривомазов, Щербаков

МПК: F15B 15/02

Метки: гидропривод

...27 и 28 с расточками 29 и 30 корпуса 5, каналами 31 и 32 - с подпорными клапанами 10 и 11, а каналами 33 и 34 - с поршневыми камерами 20 и 21 аккумуляторов 12 и 13, Расточки 35 и 36 сообщены со сливной гидролинией 2, а расточка 37 - с напорной гидролинией 1. В корпусе 5 установлены упорные кольца 38 и 39 для ограничения перемещения золотника 4, имеющего бурты 40-43. Пружины 44 и 45 поршневых аккумуляторов 13 и 12 опирается .на кромки 46 и 47, являющиеся ограничителями перемещенияплунжеров 14 и 15Гидропривод работает следующимобразом.Рабочая жидкость из напорнойгидролинии 1 через расточки 37 и 29и канал 27 поступает в рабочую полость 8 гидродвигателя 3, вызываяперемещение выходного звена 26 впра 10 во, одновременно рабочая жидкостьпо...

Номер патента: 1199983

Опубликовано: 23.12.1985

Автор: Кожин

МПК: F15B 21/12

Метки: вибратор

...закону. Колебания происходят с очень малой амплитудой.Вибрационный несинусоидальныйрежим реализуется в случае, когдаповерхность 8 заслонки 7 имеет форму, отличную от эллипсной, а вынуждающая сила изменяется по закону,отличному от синусоидального. Корпус 1 установлен на штырях 11 и поскользящей посадке,Ударно-вибрационный режим реализуется в случае, если в сменных199983 2 15 20 25 30 35 55 Ч51 О 40 45 50 втулках 12 выполнены пазы. В этом случае корпус 1 совершает воэвратнопоступательное движение, при котором длина хода корпуса 1 равна разности размеров между длиной паза и диаметром штыря 11. На длине хода корпус 1 движется с ускорением под действием вынуждающей силы. В конце хода происходит ударный контакт корпуса 1 и штырей...

Номер патента: 1201559

Опубликовано: 30.12.1985

Авторы: Казиев, Лаврентьев, Никонов, Петров, Сысоев

МПК: F15B 3/00

Метки: усилитель-преобразователь, электрогидравлический

...усилитель-преобразователь содержит электромеханический преобразователь 1 с ротором 2, на котором закреплена заслонка 3 на боковых поверхностях 4 и 5 которой выполнены тороидальные углубления 6 и 7. Заслонка 3 установлена между двумя соосно расположенными и встречно направленными соплами 8 и 9. Центры 10 тороидальных углублений 6 и 7 расположены по оси 11 сопл 8 и 9, а диаметр От центральной окружности равен диаметру Р сопл 8 и 9. Усилитель-преобразователь работает следующим образом.При нулевом сигнале управления (фиг.1) ротор 2 электромеханического преобразователя 1 с заслонкой 3 находится в среднем положении относительно сопл 8 и 9. Струя жидкости, проходя сопла 8 и 9, попадает в тороидальные углубления 6 и 7 и...
