Номер патента: 1802385

Опубликовано: 15.03.1993

Авторы: Айрапетов, Бордачев, Петров

МПК: H02H 7/045

Метки: дифференциальной, защиты, мостик, ошиновки, силового, схеме, трансформатора

...в сработавшем состоянии, т.к. обе обтекаются током КЗ,В устройстве для того, чтобы отличить поврежденную часть подстанции от непов,режденной введены дополнительные токовые дифференциальные реле 9 и 10, каждое из которых включено на геометрическую сумму токов линии и силового трансформатора,В рассматриваемом случае ток КЗ будетпротекать только по линии Л 1 и поэтому всработавшем состоянии будет только реле9 (ОТ 1). Реле 10 (ОТ 2) вернется в исходноесостояние после отключения секционноговыключателя ВЗ. Таким образом, в сработавшем состоянии находятся реле 7, 8 и 9."0 На входе элемента 18 сигналы остаются, поэтому сигнал с его выхода через элемент 22 продолжает. блокироватьпрохождение сигнала на отключение выключателей неповрежденной...

Номер патента: 1650948

Опубликовано: 23.05.1991

Автор: Бордачев

МПК: F03D 3/00

Метки: ветродвигателя, дельфина, ротор, хвост

...3 и соединенные с ними при помощи осей 5, расположенных у передней кромки лопастей 4. Лопасти 4 жестко связаны с осями 5 и выполнены в виде гибких пластин, установленных перпендикулярно радиусу с зазорами 6 отно" сительно ободов 3. Вал 1 установлен в подшипниках арочной конструкции 7, расчаленной тягами 8, и связан при помощи редуктора 9 с рабочей машиной, которой может быть генератор, насос и т.п.Под действием скоростного напора ветра пластины лопасти 4 прогибаются, ,отклоняясь на, осях 5 от своего исход( ного положения, В результате йластины устанавливаются под углом атаки к ветру, причем величина угла атаки пластины зависит от ее расположения и нри обтекании воздушным потоком на каждой из пластин возникает сила, создающая вращающий...

Номер патента: 1613817

Опубликовано: 15.12.1990

Автор: Бордачев

МПК: F24H 1/24

Метки: нагревательная

...10 в пон основной крыльчатки 5. Кольцевая каера 7 расположена с внешней стороны корпусаи снабжена расширительным баком 11, патрубками 12, связывающими ее с баком-аккумулятором 13, и патрубками 14, связывающими ее с системой отопления, Кроме того, камера 7 может быть снабжена патрубками для подачи воды к другим потребителям. Установка снабжена линией подпитки 15 с поплавковым бачком 16 и пароотводным патрубком 17. В качестве привода 6 используется ветряной двигатель, связанный с валом 14 через систему передачи, включающую шестерни, муфты и коробку 18 перемены передач а, вал 4 установлен в подшипниках,1 агревательная установка работает следующим образом.Привод 6 через систему передачи сообщает валу 4 вращение, Крыльчатки 5 и 9, вращаясь...

Номер патента: 1559304

Опубликовано: 23.04.1990

Авторы: Болдырев, Бордачев, Семко

МПК: G01R 25/00, H03K 5/26

Метки: взаимного, импульсных, последовательностей, сдвига

...с первым выходом коммутатора 5. а второй вход соединен с вторым выходом генератора 8 первый вход формирователя 3 соединен с вторым выходом коммутатора 5, а второй вход - с третьим выходом генератора 8 первый и второй входы коммутатора являются входами последовательности С, задающей направление перемещения, а третий и четвертый - соответственно с первым и вторым выходами дискриминатора б, Входы дискримина тора б являются входами для исполнительной последовательности В.Устройство работает следующим образом.Формирователь 1 выделяет импуль-5 сы последовательности Р в соответствии с первой фазой генератора 8, Далее выделенные импульсы поступаютчерез элемент ИЛИ М на суммирующийвход Реверсивного счетчика 7 Импуль сы последовательности...

Номер патента: 1549550

Опубликовано: 15.03.1990

Авторы: Азорнов, Бордачев, Дмитриев, Смирнов

МПК: B01D 3/16

Метки: колонна, ректификационная

...мм) загружают 240 г смеси монохлорида и моноиодида индия, содержащей 60 мол.% 1 пС 1, Нагреватели 5, 6, 7 и 8 (фиг. 1) подключают через счетчик электроэнергии. Колонну выводят на рабочий режим и проводят ректификацию с постоянной скоростью отбора конденсата, равной 0,5 мл/мин. Конденсат собирают по фракциям, равным 1:10 от исходной загрузки, и определяют состав каждой из отобранных фракций. Для этого из каждой фракции отбирают пробу, которую растворяют в азотной кислоте и в полученном растворе определяют содержание индия, Концентрацию монохлорида индия в отобранной фракции вычисляют по формулеСис ) мол%= (С - С) /(С - С = (С -- 47,5) 0,291,где Сф - концентрация индия в отобранной фракции; С - содержание индия в моноиодиде индия; С -...

Номер патента: 1497648

Опубликовано: 30.07.1989

Авторы: Бордачев, Рывкина, Яблокова

МПК: H01H 33/59

Метки: включенными, выключателями, двумя, параллельно

...1 о:окецтя гервого выкпючдтепя, р;гэмик;юцего коцтактд 16. 1 реле 16 фцксдцш гэкгцоч( цного попо)неция второго виключдтепл, замыкающего коцтдктд 17 ЛПВ, обмотки указатепього реле 18, ключа 19 выбора Л 1 Вздмыкдоцего контакта 6. 2 ц щуцтовой обмотки реле 6 блокцровктт от мцогокрдтшдх втслочешй, при э" ом ци.со Кэпочд 19 соедицец с вт,нов дм кпючд 1, 1 упрдвпеция;цепь откпн)чс цця 131;пслючдтслл, сос - тощун) 11:3 поспсдовдтс.пьц) соедицсцпих непочд 1, . су 1 ав.езттл пдрдлель цо которому включецы обмотка реле 20,1 опокешя Бкпючето с резистором 21, здмькдющис) коцтдкти устройств 22 здщиты 1. э 3.".11 сдн)тдтй коцтдкт 6.3 реле 6 блокировки от юнтокрдтц,х включений, сериесцой обмотки репе 6 блокировки от мцогокрдтцих включецтй 6,...

Номер патента: 1425043

Опубликовано: 23.09.1988

Авторы: Бордачев, Заковоротный, Самосудов

МПК: B23Q 15/00

Метки: перемещения, точностью

...случайнымобразом,Предлагаемый частотный диапазонобусловлен динамически активным частотным диапазоном собственных колебаний упругой системы фрикционногоконтакта.Сужение предлагаемого частотногодиапазона ведет к необходимости весьма точного экспериментального определения собственной частоты колебаний каждого фрнкционного контакта1 в упругой системе того или иногообъекта), а расширение диапазона нецелесообразно вследствие увеличениявремени, требуемого для сканированияв этом частотном диапазоне, и, в конечном счете, снижения эффективностиспособа.Управление точностью перемещениязаключается в следующем.Измеряют собственную частоту фи амплитуду шума Аш динамической системы фрикционцого контакта,В зоне фрикционного контакта между ползуном 2...

Номер патента: 1083202

Опубликовано: 30.03.1984

Авторы: Бордачев, Кравченко, Менаджиев

МПК: G06G 7/02

Метки: моментов, экстремумов

...запоминающего элемента 21.Недостаток известного устройства заключается в воэможности ложных срабатываний нуль-органа из-за кали чия ключа в одной из его входных цепей.Цель изобретения - повиаение точности и улучшение динамических свойств в переходных процессах. 30Поставленная цель достигается тем, что устройство для определения моментов экстремумов, содержащее аналоговый запоминающий элемеит, информационный вход которого явля ется входом устройства, нуль орган, первый и второй информационные входы которого соединены соответственно с инФормационным входом и с выходом аналогового запоминающего элемента, 40 и генератор тактовых импульсов, со держит О-триггер и два элемента И, а нуль-орган выполнен стробируемым, при этом выход генератора...

Номер патента: 907638

Опубликовано: 23.02.1982

Авторы: Бордачев, Вицинский, Кулаков, Петров

МПК: H01J 61/90

Метки: газоразрядная, импульсная, лампа

...область электродного узла 1 охвачена по внешней поверхности оптически прозрачного баллона2 лампы металлическим экраном 3 сизоляционным слоем 4, Металлическийэкран 3 соединен электрически с внешним выводом электродного узла 1.При включении лампы под напряжение напряженность электрическогополя между внутренним электродом иустановленным на поверхности ее баллона экраном равно нулю, так какэкран и электрод соединены между собой электрически. Увеличение электрической прочности и предотвращениесамопроизвольного срабатывания лампы заключается в том, что ослабленная в отношений электрической прочности область (выполненная на баллоне экрана) выносится из внутреннего объема лампы, Напряжение разряда по внешней поверхности лампы...

Номер патента: 907301

Опубликовано: 23.02.1982

Автор: Бордачев

МПК: F04B 49/02

Метки: автомат, насоса, разгрузки

...хода. С появлениемрасхода в сливной гидролинии 8 возникает давление, которое воздейс гвует на управляющий поршень 3, иобжимая пружину 2, обеспечивает клапану 1 возможность для перемещенияв сторону седла 8 под действиемпружины б. Клапан 1 отделяет командную полость 11 управляющегопоршня 9 от сливной гидролинии 8.Рабочая жидкость, поступающая в командную полость 11 из напорной гидролинии 7 по каналу 12 и через дроссель 13, перемещает поршень 9 доупора в клапан 4 разгрузки и прижимает последний к седлу 10, отделяянапорную гидролинию 7 от сливной8 и обеспечивая подъем давления вней до рабочего.Время работы гидросистемы при давлении холостого хода зависит от сопротивления дросселя 3,После прекращения движения рабочейжидкости давление в...

Номер патента: 887820

Опубликовано: 07.12.1981

Автор: Бордачев

МПК: F15B 13/042

Метки: гидравлическая

...8 - в магистраль 5 и в гидромотор1, из которого рабочая жидкость по ма гистрали слива 6 пройдет во всасываю щую магистраль 7 регулируемого насоса2 через гидрозамок 9, открытый давлениям напорной магистрали 4, соединенной с полостью управления гидрозамка 9.При этом датчик 21 направления вращения гидромотора 1 подает сигнал на электромагнитный двухпозиционный распределитель 1 таким образом, что магистраль слива 6 из гидромотораокажется соединенной через электромагнитный двухпозиционный распределитель11 с полостью управления двухпозиционным распрецелителем 10. От гидролиниипропитки 3 рабочая жидкость поступаеткак к золотниковому механизму 23 ик магистралям 7 и 4 через обратныеклапаны 15 и 16, так и к другой полости управления...

Номер патента: 855298

Опубликовано: 15.08.1981

Автор: Бордачев

МПК: F16H 39/50

Метки: вращения, генератора, поддержания, синхронного, стабильной, частоты

...контакт 46 датчи ка 26 знака ускорения замкнут и электромагнит 29 трехпазиционнаго гидро- распределителя 27 электрически соединен с положительным полюсом источника 45 постоянного тока и система ) зО переключения подготовлена. Как только характерный объем станет равным нулю, гидрацилиндр 8 воздействует на путевой выключатель 44, контакт 49 которога замкнет электрическую цепь электро З магнита 29 с отрицательным полюсом источника 45 постоянного тока. Трехпозицианный распределитель 27 падает рабочую жидкость по гидролинии 31 через двухстсронний гидрозамок 32 и гидро линии 34 и 39 к гидрацилиндру 35 и к двухпозиционному распределителю 23, а по гидролиниям 40 и 33 через двухсторонний гидрозамок 32 и гидралинии 30 через трехпозиционный...

Номер патента: 819417

Опубликовано: 07.04.1981

Автор: Бордачев

МПК: F15B 9/03

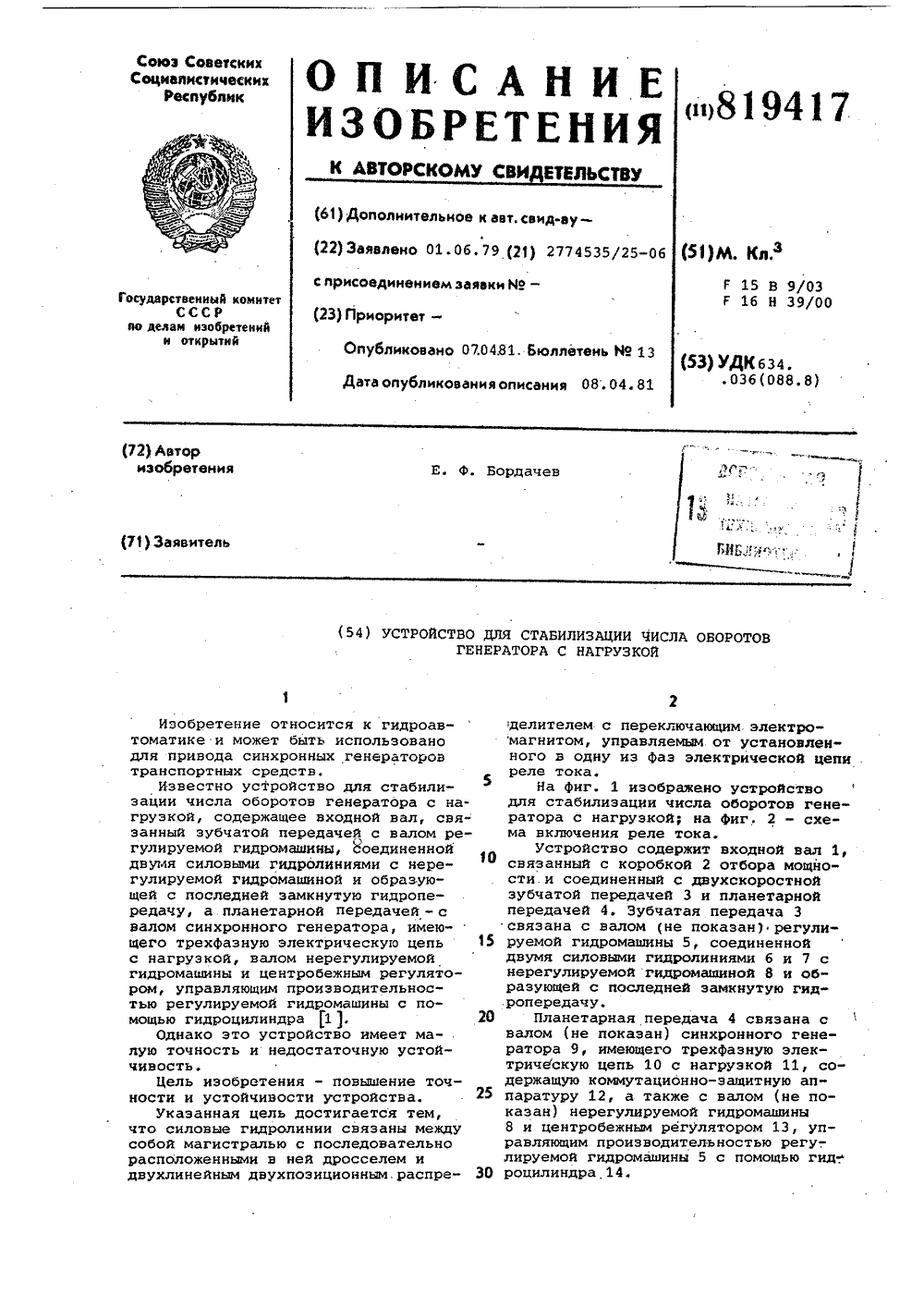

Метки: генератора, нагрузкой, оборотов, стабилизации, числа

...частоты вращениявходного вала ниже расчетной двухскоростная зубчатая передача 3 переключается на высшую скорость, а приувеличении - ни низшую скорость.При увеличении частоты вращениявала 1 выше расчетной число оборотов 40генератора 9 отклоняется в сторонуповышения от номинальной величины ицентробежный регулятор 13 системыавтоматической стабилизации частотыподает сигнал на гидроцилиндр 14, 45управляющий производительностью регулируемой гидромашины 5. В гидролиниях 6 и 7 возникает поток рабочейжидкости, Ротор нерегулируемой гидРомашины начинает вращаться. На планетарной передаче 4 суммируютсямощности и частоты вращения механической и гидравлической передач.В результате на валу генератора поддерживается стабильная частотавращения. При этом...

Номер патента: 813830

Опубликовано: 15.03.1981

Авторы: Бордачев, Вицинский, Кулаков, Опре

МПК: H05B 41/30

Метки: импульсныхгазоразрядных, ламп, питания

...4 едактор Ю. Петрушка аказ 47/82 ВНИИПИ Госуда по делам из 113035, Москва, Ж илиал ППП Патентходом 8 с корпусом 9 осветителя, При различных режимах работы устройства устанавливают заземление на одном из выводов 4 и 5 или на корпусе осветителя. Блок поджига на чертеже не показан.Устройство работает следующим образом.После включения питания выпрямителя заряжается емкостный накопитель 2 энергии и через дроссель 3 напряжение прикладывается к выводам 4 и 5 лампы и ко входу высокоомного делителя 7 напряжения, который, будучи подключенным выходом 8 к корпусу 9 осветителя, предотвращает самопроизвольные срабатывания лампы 6 в процессе заряда накопителя 2, т.е. от момента подачи команды на заряд накопителя 6 до 1,момента подачи команды...

Номер патента: 794282

Опубликовано: 07.01.1981

Автор: Бордачев

МПК: F16H 39/00

Метки: автоматическогоподдержания, вала, выводного, гидромеханическойпередачи, стабильной, частотывращения

...реверсивной передаче 10, которая приводит во вращение регулируемую гидромашину 5, и водилу 27 планетарной передачи 2, коронная шестерня 3 которой соединена с нерегулируемой гидро- машиной 4, а солнечная шестерня 29 планетарной передачи 2 соединена с синхронным генератором 30 и центробежным регулятором 9.На выбранной расчетной частоте вращения выводного вала 28 коробки 19 отбора мощности объем регулируемой гидромашины 5 равен нулю. Жидкость между гидро- машинами 5 и 4 заперта, поэтому гидромашина 4 не поворачивается. Соединенная с ним коронная шестерня 3 планетарной передачи 2 неподвижна. Мощность от коробки 19 отбора мощности передается на синхронный генератор 30 механическим путем.При увеличении частоты вращения приводного вала 1 выше...

Номер патента: 700729

Опубликовано: 30.11.1979

Автор: Бордачев

МПК: F16H 39/00

Метки: вала, выводного, гидромеханической, оборотов, передачи, поддержания, числа

...передачи работаетследующим образом,Переменная частота коробки 9 отбо-ра мощности, определяемая скоростьюдвижения транспортного средства, передается приводному валу 1, который 30передает вращение насосу 11, обеспечивакщему питание гидросистемы управления, насосу 12, обеспечивающему питание гидросистемы подпитки, двухско"ростной передаче 6, которая приводит 35во вращение ротор регулируемой гидромашины 5, центробежному регулятору26 и планетарной передаче 2, короннаяшестерня 3 которой связана с роторомнерегулируемой гидромашины 4, а сол Онечная шестерня 20 - с синхронным генератором 21 и центробежным регулятором 23 системы стабилизации частотывращения выводного вала 19.На выбранной расчетной частоте вращения выводного вала 19...

Номер патента: 672387

Опубликовано: 05.07.1979

Автор: Бордачев

МПК: F15B 3/00

Метки: гидравлический, усилитель

...к появле-нию давления в рабочей камере 5, иоддействием которого поршень 22 вспомогательного цилиндра 19 смещаетсявниз, создавая давление в камере управления 11, Под действием этого давления поршень 16 смещается вправо,уменьшая при этом рассогласование,поскольку поршень 16 смещается в туже сторону, что и золотник 9,Вто же" время жидкость иэ камеры5 дополнительного гидроцилиндра 2поступает через дроссель 26 в гидролинию 18, а следовательно, в камеру6 дополнительного гидроцилиндра 2. З 0Кроме того, жидкость иэ камеры управления 12 также поступает в гццролинию 18 и по ней - в камеру 6 допол"нительиого гидроцилиндра 2, а по гидролинии 30 в торцовую полость 29.Сое дииение камеры управления 12 с торцовой полостью 29 необходимо для...

Номер патента: 641176

Опубликовано: 05.01.1979

Авторы: Бордачев, Минасян

МПК: F15B 11/02

Метки: барабана, гидропривод, кабельного

...давления в системе оно поступает врастормаживающую полость 11 тормозногоилроцилиндра управления 2, что вызываетрасгормаживацие кабельного барабана 13.Золотциковый механизм с датчиком гзтяжеция 7 кабеля подает рабочую жидкость водну из полостей гидроцилицдра 6 управления насосом . Госледний по гидролинии 3нагнетания подает жидкость в гидромотор 2,который приводит во вращение барабан 13.Из гидромотора 2 жидкость по линии всасывания 4 поступает ца вход насоса 1,Датчик режима работы 16, включаемыйштоком гидроцилиндра 6 управления ревер.сивным насосом 1 при отклонении штока отнейтрального положения, когда производительность насоса равна нулю, подает команду на двухпозиционный распределитель 15.При снятии кабеля распределитель 15...

Номер патента: 509936

Опубликовано: 05.04.1976

Авторы: Бордачев, Ермоленко

МПК: H02H 3/40

Метки: высокого, дистанционнойзащиты, замыканий, измерительный, коротких, линий, многофазных, напряженияот, орган

...ступеней дистжционной защиты,Цель изобретения - повысить точностьзамера измерительными органами сопротивления до места короткого замыкания на линиях бе транспозиций,Указанная цель достигается тем, что транреактор схемы формированич содержит дсцолнительную первичную обмотку, котораявключена в токовую цепь третьей фазы,На чертеже представлена структурная схема устройства, содержащего схему формирования 1 с трансреактором 2, первичные обМотки 3 которого подсоединены к трем фазам трансформаторов тока линии, а вторичная обмотка 4 к выходному блоку 5 схемыформирования 1. Выход схемы формирования1 подключен к схеме сравнения 6, а выход 5последней - к исполнительному органу 7.Повышение точности замера сопротивлениядо места короткого замыкания...

Номер патента: 464511

Опубликовано: 25.03.1975

Авторы: Бордачев, Кондратьев

МПК: B60P 3/40, B60P 7/13

Метки: груза, крепления, крупногабаритного, платформе, средства, транспортного, штучного

...выполнен в:виде расположенныхс трех боковых сторон вокруг опорного башмака подвижных в горизонтальной плоскости 2 остсржпей, одним концом взаимодействующихс соответспвующей бобековой,пранью пирамиды,а,вторым - связанных,при помощи 1 винтовойпары с неподвижным основанием,На фиг. 1 изображено,предложенное устройство, 1 вид сверху; на фиг. 2 - разрез,поА - А на фиг. 1.Устройство содержитшарнирно закрепленныхмом грузе 2 и игмеющих ф рамид, которые зажаты двенадцатью под жными стержнями 3, взаимодейсввующи с соответствующими боковым 11 гранями 4 башмаков. Башмаки установлены на неподвижном основании б, которое 1 крепптся на платформе б транспортного средства. Каждый стержень 3 связан с,неподвижным основанием при помощи винто 1 зой пары 7.Для...
