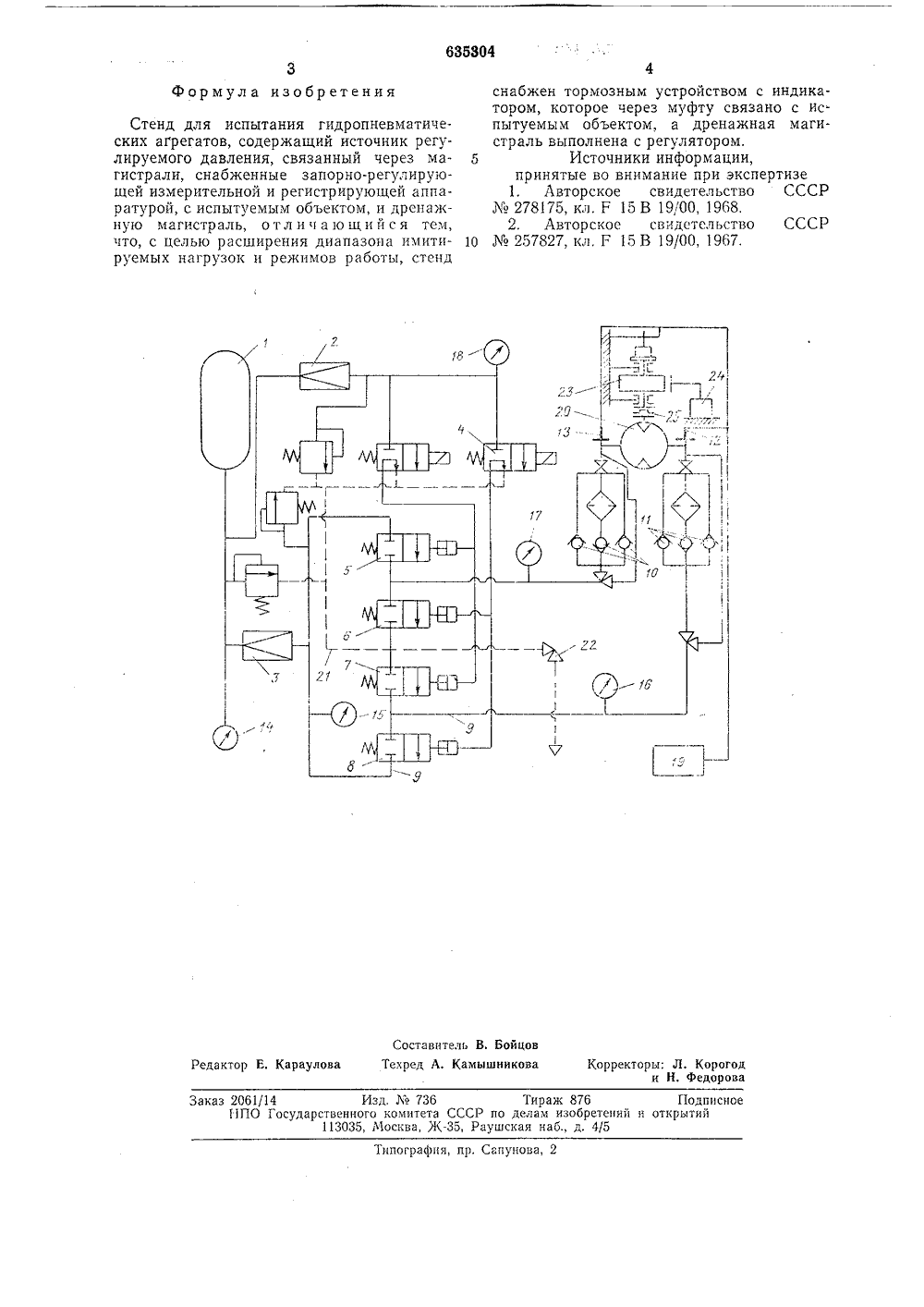

Стенд для испытания гидропневматических агрегатов

Номер патента: 1242743

Опубликовано: 07.07.1986

Авторы: Варанкин, Довжик, Найштут, Янушевский

МПК: G01M 13/02

Метки: агрегатов, испытания, стенд, трансмиссий

...привода 1 стенда,Стенд (Фиг. 2) для осуществления испытаний с переменной нагрузкой испытуемого агрегата 1 О, независимой от скоростного режима стенда и обеспечивающий наименьшие габариты регулятора 15., работает следующим образом. При включении привода 1 вращение от него через замыкающий редуктор 2 передается насосному колесу 3 гидро- трансформатора 4, регулятору 5, че 3 1242 рез зубчатую пару 6 солнечному колесу 13 и замыкающему редуктору 9, через который далее передается испытуемому агрегату 10, измерителю 11 крутящего момента, водилу 12. Так как скорости двух звеньев дифференциала 8 (солнечного колеса 13 и водила 12) определены кинематикой замыкающих редукторов 2 и 9, зубчатой пары 6 и регулятора 15, то с определенной...

Номер патента: 539246

Опубликовано: 15.12.1976

Авторы: Альгин, Артамонов, Красневский, Марчик, Митин, Моисеенко, Стайченко, Цитович

МПК: G01M 13/02

Метки: агрегатов, испытания, стенд, трансмиссий

...этого стенда является малая надежность работы, связанная с малой надежностью нагружателя из-за наличия зубчатых колес, а также неплавность изменения нагрузки из-за неточностей изготовления частей нагружателя и наличия в нем люфтов.Целью изобретения является увеличение плавности нагружения и надежности работы стенда.Для этого в предлагаемом стенде дифференциальный нагружатель представляет собой гидромуфту, выполненную в виде корпуса и трех сдвоенных полумуфт, две из которых связаны с замыкающими передачами, а одна соединена с корпусом муфты,На чертеже изображена схема предлагае мого стенда.Стенд содержит привод 1, замыкающие передачи 2, 3 и дифференциальный нагружатель, представляющий собой гидромуфту, выполненную в виде корпуса 4 и...

Номер патента: 1578557

Опубликовано: 15.07.1990

Авторы: Добринов, Клейменов, Корчагин, Мойсеев, Подгуренко

МПК: G01M 13/02

Метки: агрегатов, газотурбинных, двигателей, испытания, стенд

...инерции приводного двигателя 1 (фиг.2), мультипликатора 2 и инерционного нагружателя3 моменту инерции раскручиваемогоконтура высокого давления испытуемого ГТД. Переход от, одного ГТД к другому обеспечивается за счет добавления (или уменьшения) дисков на валуинерционного нагружателя 3 (выполнение укаэанного равенства) и за счет15 подбора проставки 4,Таким образом, объектом испытанияявляются переходник 8 реального испытуемого ГТД и закрепленные на немкоробки 9 и 10 с агрегатами 13,14,2820 27,38,39,42 с входящими в них элементами, например цилиндрическими иконическими передачами, муфтами 44 и45 свободного хода, шлицевыми соединениями, подшипниковыми и уплотнитель 25 ными узлами и т,д.В состав стенда входит также автономная система...

Номер патента: 1359511

Опубликовано: 15.12.1987

Авторы: Глазунов, Железнов, Кузьмин

МПК: F15B 19/00

Метки: агрегатов, испытания, пневмогидравлических, стенд

...выходы преобразователя 29 соединены соответственно линиями 33 и 34 с пневмоклапанами 30 и 31. В каждой из линий 11,12,23 пневмосистемы за источником 4 давления установлен регулируемый вентиль 35 и редуктор 36, которые обеспечивают настройку рабочего давления. На входе в газовые полости 9 и 10 и в баке 3 расположены предохранительные клапаны 37. В каждой иэ линий 15,16,19,20 и 21 гидросистемы размещен регулируемый вентиль 38. В лйнии подпитки за насосом 2 может быть установлен фильтр, а в линиях пневмо- и гидросистемы стенда - датчики давления.Стенд работает следующим образом,При крайнем левом положении поршня 25 агрегата 1 сигнал с датчика 28 поступает через преобразователь 29 на пневмоклапан 31, который открывается, и сжатый воздух по...

Номер патента: 1370484

Опубликовано: 30.01.1988

Авторы: Клименко, Кудлай, Пильгуй, Рыжих, Туренко

МПК: G01M 17/00

Метки: агрегатов, испытания, пневматических, систем, стенд, тормозных

...производится снаружи мотор" ного отсека, тогда двухпоэиционный кран устанавливают в положение, при котором вход компрессора соединен с полостью термоизолированной камеры 13,Реле-регулятор 30 (фиг. 4) устанавливают на требуемую температуру причем температура в термоизолированной камере 13 (фиг. 1) контролируется датчиками температуры Т Еслитемпература в термоизолированной камере ниже заданной, то реле-регулятор 30 срабатывает и подает напряжениена нагревательный элемент 16, При досжатый воздух, поступая в сосуд 12 сжидким азотом, вытесняет последнийв термоизолированную камеру 13,50 Жидкий азот, испаряясь, заполняет емкость 22 и оседает вниз, охлаждая полость термоизолированной камеры, При достижении температуры заданного уровня...
