F15B — Пневмогидравлические системы общего назначения; гидравлические и пневматические исполнительные механизмы, например сервомоторы; конструктивные элементы пневмогидравлических систем, не отнесенные к другим рубрикам

Номер патента: 717413

Опубликовано: 25.02.1980

Авторы: Комаров, Никулин

МПК: F15B 15/00

Метки: пневматический, привод

...электромагнит 9 отключается, и поршень 4совершает очередной шаг, При достижении поршнем 4 крайнего верхнего по чертежу положения поршневая по-лость б через штуцер 17 соединяетсяс вакуумной магистральюи под действием атмосферного давления воздуха,поступающего в штоковую полость 7через штуцер 18, поршень 4 перемещается в исходное нижнее по чертежуположение. Цикл повторяется, Величи" нашагового перемещенйя поршня определяется расстоянием между соседнимиотверстиями 12 у выполненными в под-.вижном диске 11 . При отключенном фо тоэлектрическом датчике поршень 4 беэостановок-перемещается от одногокрайнего положения до другого и пневматический привод работает как обычный пневмоцилиндр. Пневматический привод, содержащийпоршень со штоком,...

Номер патента: 717414

Опубликовано: 25.02.1980

Автор: Синович

МПК: F15B 15/22

Метки: гидросистема

...управления 14 питается от бесштоковой полости 13 напрямую, а правая полость22 связана со штоковой поверхностью20 через дроссель 21, то давление вправой полости управления 22 становится ниже давления в полости 14.За счет перехода давления возникаетсила перемещающая золотник 7 вправо.В конце его хода штоковая полость20 отсекается от бесштоковой 13 ичерез крайнюю правую расточку 17распределителя 4 и центральную 16и крайнюю правую 18 проточки золотника 7 соединяется со слином. Соединяется со слином и праная полостьуправления 22 золотника 7, которыйдавлением в бесштоковой полости 13надежно удерживается в крайнем правом положении. Поскольку противодавление н штоконой полости падает,деформирование детали производитсяполным усилием, равным...

Номер патента: 717415

Опубликовано: 25.02.1980

Авторы: Глинин, Черняев

МПК: F15B 20/00

Метки: гидропривод

...с выходом напорного ,золотника,а предохранительный клапан выполненпрямого действия. Г оставитель Э.Айбиндерехред Н.Бабурка Корректор Я.Веселовс Редакт вцо/48 . Тираж 798ЦНИИПИ Государственногопо делам изобретений 113035, Москва, Ж,Раушс Подпи оно омнтета СССРаэ 9804 Филиал ППП Патентф, г.ужгород, ул.Проектная,крывает проход рабочей жидкости к исполнительному органу. При нормальной работе гидропривода давление в напорной гидролинии и в беспружинной полости золотника З,остается выше давления настройки напорного золот ника 3, который остается включенным,В случае 1 внеэапного разрушения трубопровода давление в напорной гидролинии, а следовательно, и в беспружинной полости золотника 3 падает, и золотник 3 под действием пружины...

Номер патента: 717416

Опубликовано: 25.02.1980

Автор: Бритвин

МПК: F15B 21/02

Метки: гидравлическим, механизмом, программного

...вйходе гидромашинделителяимеют место расходы; Йх, О у, г.сумма которых равна расходу насосаОн= Йд= Ох+ Цу+ Ч, где Йх = Ч (Ра),а Р - давление в магистрали 2. Переэаданйе литражей гидромашин делителя"обуществляется программным ре- " 3 Флятором"расхода, "в бранном йриме-ре- выполненным в виде"кулачковоговалика 7. Такм,образом, объемныетбстоЯнные гидРомашин Чх Ч у. Чперез адаются по некоторым законамв функции угла 9 поворотаяулач"- кового вала, т.е. сх= ос(Ч) Ч =)г,(Ч) Скорость проведения вала 7,пройорциональна "расходу "жидкбсти,поступающей в делитель посредствоммеханической передачи, содержащейвариатор 8, от гидромотора 9 дб-эирующего типа, через который проходит весь поток жидкости, поступающийв "делитель из приводного насоса 1"...

Номер патента: 717417

Опубликовано: 25.02.1980

Авторы: Городкин, Коробко, Раготнер, Шульман

МПК: F15B 21/12

Метки: генератор, давления, жидкости, колебаний

...определяемого параметрами (амплитудой ичастотой) сигнала управления от генератора 1;Быстродействие злектрореологичес.кого клапана достаточно велико и позволяет расширить рабочий диапазонсистемы до частот 0-2000 Гц.Электрореологические суспензиидешевы, просты в изготовлении исостоят иэ диэлектрической среды (например трансформаторное масло) итвердой фазы (например частицы крем-незема величиной 1 мкм),формула изобретения.Генератор колебаний давлейия-жидкости содержащий генератор электри-6 4ческих колебаийй сигнала управления,электрогидравлический преобразовательсигнала управления в управляющеедавление, связанный с золотниковымрегулятором давления, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции, повышения...

Номер патента: 717418

Опубликовано: 25.02.1980

Автор: Салтыков

МПК: F15B 21/12

Метки: пульсатор

...ображен предлагаемый20 т формула иэ Он содержит и выходным 3 о но и установле ч е ской расточ к ный в виде порш ной 7. КорйусПульсатор, содержащий входным и выходным отверс установленный в его цили расточке подпружиненный к полненный в виде поршня, ю ш и й с я тем, что, с вышения надежности, корпу со стороны выходного отве рпус с ями и рической пан, выт личью по" ыполнен ия с ко К цел с в рст Укорпус 1 с входным 2 в ерсти ями соотв ет ственный в его цилиндри клапан 5, выполнення б, поджатого пружи выполнен со стороны тия 2 с коническойсопряженной с расточЗО Пульсатор работает следующим образом.Рабочая среда под давлени пает через входное отверстиекорпусе 1 и отжимает поршеньна 5 до тех пор, пока поршень б не выйдет иэ цилиндрической...

Номер патента: 717419

Опубликовано: 25.02.1980

Авторы: Валиулов, Волков, Максимов, Трегубов, Якуничев

МПК: F15B 21/12

Метки: вибратор, гидравлический

...4 совершает возвратно-поступательное движение определенной час:тоты и амплитуды. Одновременно поРшню 7 сообщается Возвратно-поступательное движение от постороннего источника (не показан) .Так как боковые поверхности проточки 5 и поршня 7 имеют одинаковую профилированную форму, при их перемещении площадь зазора 6 между ними постоянно изменяетсяпо сикусоидальному закону от минимальной до максимальной. Площадь зазора будет максимальной в тот момент перемещения поршня 7, когда выступы его боковой поверхности будут находиться напротив впадин боковой поверхности проточки 5, а минимальной - в том слу717419 804/4 исное ЦНИИПИ Зака Тираж 798 П тент,Проектная Филиал ППП ф г.ужгород, ул чае, когда выступы боковой поверхности поршня 7 находятся...

Номер патента: 718631

Опубликовано: 29.02.1980

Авторы: Багдасарьян, Кабиев, Коган, Кошеленко, Тевс, Фихтнер

МПК: F15B 7/10

Метки: гидропривод, объемный

...гидролиниями 3 и 4 гидролиниями 20 и 21.3Между гидромотором 11 и теплообменником 10 установлен фильтр 22.Гидропривод работает следующим образом.При пуске насоса 1 распределитель 9 от 5 давления, например, в гидролинии 3, являющейся напорной, переключается и соединяет гидролинию 4 с гидромотором 11 и штоковой полостью 15 гидроцилиндра 16, Напорная гидролиния 8 насоса 5 подпитки 10 запирается распределителем 9, и охлажденная рабочая жидкость от насоса 5 поступает через обратный клапан 7 во всас насоса 1, а часть нагревшейся рабочей среды из гидролинии 4 по гидролинии 20 через рас пределитель 9, гидромотор 11, фильтр 22 и теплообменник 10 поступает в бак. При этом энергия рабочей жидкости, проходящей через гидромотор 11, затрачивается на...

Номер патента: 718632

Опубликовано: 29.02.1980

Авторы: Кузьмин, Парфенов, Петров

МПК: F15B 9/00

Метки: гидропривод, объемного

...управлением, соединенные 30 с полостями гидромотора 5.118632 Заказ 144/2 Изд,201 аж 798 Подписное ПО Поиск Типография, пр, Сапунова, 2 3Гидропривод работает следующим образом,При нахождении органа регулирования насоса 2 переменной производительности в нулевом положении и включенном приводном электродвигателе 1 вспомогательный насос 6 через подпиточные клапаны 7 заполняет рабочей жидкостью силовые гидролинии 3, 4 и полости гидромотора 5.Одновременно через нормально открытые предохранительные клапаны 9 происходит зарядка гидроаккумулятора 8 до величины давления, равной давлению закрытия нормально открытых предохранительных клапанов 9.При этом величина давления закрытия нормально открытых предохранительных клапанов 9 выбирается такой,...

Номер патента: 718633

Опубликовано: 29.02.1980

Авторы: Борцов, Мохов, Парменов, Сорокин, Чупраков

МПК: F15B 9/07

Метки: дроссельного, привод, электрогидравлический

...отсутствии электрического входного сигнала на электромеханическом преобразователе 7, заслонка 6 находится в среднем положении, и разность расходов через сопла 4 отсутствует, Если золотник 8 в начальный момент времени смещен от своего неитрального положения (наприМер, вйраво по чертежу), гидродвигатель 1 движется вправо, двухкамерный объемный насос 26 создает в управляющих камерах 9 расход, перемещающий золотник влево. Скорость исполнительного гидродвигателя 1 уменьшается до нуля, Аналогично привод устанавливает золотник 8 в нейтральное положение и при смещении золотника в йротивоположном направлении.Когда гидродвигатель 1 неподвижен, расход, протекающий через дроссели 23, создает в междроссельной камере 24 и подплунжерной...

Номер патента: 718634

Опубликовано: 29.02.1980

Авторы: Бондаренко, Букина, Майоров

МПК: F15B 11/12, F15B 9/03

Метки: привод, шаговый

...на одну треть шага зубцов, Шаг зубцов 14 стержня 13 обратной связи равен также шагу зубцов 4 статора 3.Зубцы на роторе, статоре и стержне обратной связи выполнены по винтовой линии.Привод работает следующим образом.В исходном положении, когда подано питание на одну из пар полюсов, например, полюс 20, под воздействием магнитного потока зубцы статора 3, стержня 13 обратной связи и соответствующих секций ротора находятся друг против друга. Кромки 7 - 10 занимают при этом относительно одновременных кромок расточки начальное положение, когда на эффективных поверхностях поршня устанавливается равновесие сил и рабочий орган находится в состоянии покоя, Далее подают питание на обмотки полюсов 22 (обмотки полюсов 20 обесточиваются). Как...

Номер патента: 718635

Опубликовано: 29.02.1980

Авторы: Алеев, Кутейников, Савенков, Сафонов

МПК: F15B 11/00

Метки: гидропривод, объемный

...избыток своего потока сбрасывает через переливной клапан 22, который обеспечивает поддержание в напорной гидролинии 21 насоса 20 необходимого уровня давления.Разгруженному режиму, т. е. режиму холостого хода привода, соответствует нормально открытая позиция распределителя 18. В результате указанной позиции распределителя 18 гидравлическая полость 15 гидроцилиндра 16, а также задроссельные полости подпружиненных клапанов 8 и 11 будут сообщены с гидробаком 19. Сообщение указанных полостей с гидробаком 19 обеспечивает замкнутое состояние гидро- тормоза 17, так как отсутствует возможность возникновения необходимого для растормаживания давления, а на дросселях 9 и 12 возникает перепад давлений от потока насоса 1, который обеспечивает...

Номер патента: 718636

Опубликовано: 29.02.1980

Авторы: Бекесевич, Китайгородский, Поливенок

МПК: F15B 15/22

Метки: гидроцилиндр

...На хвостовик 6 в пазу 14 установлен подпружиненный палец 15, а во втулке 7 выполнен ответный радиальный паз 16, Хвостовмк 17 втулки 7 снабжен стопорным кольцом 18. Гидроци линдр делится поршнем 2 на поршневую иштоковую полоСти 19 и 20.Гидроцилиндр работает следующим образом,При подаче рабочей жидкости в штоко вую полость 20 поршень 2 перемещается соскоростью, пропорциональной рабочей площади поршня 2.Г 1 ри достижении плунжером Б втулки 7последний входит в осевой канал 8 и пере- Ж крывает свободный слив рабочей жидкостииз поршневой полости 19 гидроцилиндра.Дальнейший слив осуществляется через дроссель 9, величина открытия которого регулируется пружиной 10, После этого перемещение поршня 2 происходит с другой718636 Составитель М. Стыск...

Номер патента: 718637

Опубликовано: 29.02.1980

Авторы: Веремей, Змий, Рось, Сворень

МПК: F15B 15/26

Метки: гидродвигателем, гидрозамок, объемным

...7 и стенкой корпуса 1 со стороны, противоположной поршню 5, соединена дополнительным каналом 10 с надклапанной полостью 4. Кроме того, гидрозамок содержит обратнодросселирующий клапан 11, введенный в полость 12 гидрозамка, и полости 13 и 14, соединенные соответственно со штоковой полостью гидродвигателя и поршневой полостью гидродвигателя (гидродвигатель на чертеже не показан).Гидрозамок работает следующим обравием пружины 2 автоматически запирает рабочую полость.Благодаря тому, что полость 9 постоянно сообщена с надклапанной полостью 4 посредством канала 10, разгрузочный плунжер 7 находится под воздействием давления, равного давлению в надклапанной полости 4, что обеспечивает разгрузку запорного клапана 3.При подаче рабочей жидкости в...

Номер патента: 718638

Опубликовано: 29.02.1980

Авторы: Гольштейн, Ермолаев, Максимов, Романов, Фадеев

МПК: F15B 21/04

Метки: гидропривод

...2 насоса 1 установлен предохранительный клапан 13, Клапан 9 слива осадка содержит корпус 14, в котором расположен поршень 15 и упругий заперный элемент 16, расположенный в сливной полости 17. К корпусу 14 крепятся крышки 18 и 19.Гидропривод работает следующим обра зом.При отсутствии сигнала управления нараспределителе 5, рабочая жидкость под давлением, .настроенным -предохранительным клапаном 13, подается от насоса 1 по З 0 гидролинии 12 в управляющую полость 11клапана 9 слива осадка и запирает слив718638 Заказ 144/7 Изд.НПО Поиск Гопо делам113035, Москва,моиг Типография, пр. Сапунова 3ной канал 10. Открыв обратный клапан 3, рабочая жидкость через фильтр 4 поступает к исполнительному органу. Выйдя из фильтра 4, рабочая жидкость по...

Номер патента: 718639

Опубликовано: 29.02.1980

Авторы: Войцеховский, Истомин, Наберухин, Николаев, Петренко, Чернов

МПК: F15B 21/12

Метки: газа, жидкости, импульсной, подачи

...плунжера 5 выполнена дополнительная кольцевая проточка 11, соединенная с основной проточкой 6 отверстием 12, Плунжер 5 выполнен ступенчатым с большим диаметром 13 со стороны впускной камеры 3. Камера управления 9 соединена с впускной камерой 3. В поперечной перегородке 2 выполнен радиальный паз 14, в который установлен запорный элемент 15,Устройство работает следующим обра718639 г.1 Составитель В, Никол Редактор Л. ГольдинаТехред А. КамышниковКорректор О, Гусева Тираж 798 исное Государствен. СССР по делам н открытий ква, Ж 35,наб., д. 45Заказ 548/16Поди НПО Поиск ного комитетаизобретении 113035, Мо Раушская Типография, пр, Сапунова, 2 В исходном йоложеции (фиг. 1) устройство заперто, т. е. давление в камере управления 10 заранее...

Номер патента: 718640

Опубликовано: 29.02.1980

Авторы: Искович-Лотоцкий, Пентюк, Ящишин

МПК: F15B 21/12

Метки: высокочастотный, гидравлический, привод, пульсаторный

...полость 21 каналом 22 с магистралью 23,Надклапанная полость 24 сливных клапанов 8, 9 соединена с магистралью 23 каналом 25, а подклапанная полость 26 с баком 2 каналом 28.Высокочастотный гидравлический пульсаторный привод работает следующим образом,В исходном положении, под действиемэксцентрика 4 распределителя 3, башмак11 располагается в крайнем верхнем положении, при этом толкатель 10 также перемещен в крайнее верхнее положение и открывает напорный клапан 6, тем самым соединяя напорную магистраль 19 с магистралью 23 каналом 22. Одновременносливной клапан 8 под действием регулируемой пружины 16 закрыт и препятствует истечению жидкости из магистрали 23 в бак,т. е. происходит подача импульса давленияжидкости в гидросистему,...

Номер патента: 720197

Опубликовано: 05.03.1980

Авторы: Бежанов, Ронжин, Филипов

МПК: F15B 9/02

Метки: пневмопривод, позиционный, следящий

...работает следующим образом.Если золотники 14 и 15 не находятся в соприкосновении с лекалами 12 и 13, сжатый воздух от распределителя 1 поступает, например, по линии 4 через редуктор 18, окно 16 и линию 6 в полость 8, а выходит в атмосферу из по з 72019 лости 7 по линии 5 через окно 1 7, обратный клапан 21 и распределитель 1. Когда лекало 13 начинает взаимодействовать с золотником 15, последний плав но прикрывает окно 17 и одновременно подключает полость 7 к линии 3, в результате чего давление в полости 7 возрастает и создается тормозящее усилие, которое останавливает поршень в точке позиционирования, в которой имеет мес- о то равенство суммарного усилия на поршень от давления и внешней нагрузки При этом полость 8 находится под...

Номер патента: 720198

Опубликовано: 05.03.1980

Авторы: Курченков, Школьников

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...рабочегооргана, отличающи йся тем,что, с целью повышения быстродействияЗф и точности, привод снабжен фазочувствио- тельным пороговым устройством, двигателем постоянного тока, датчиком угла исравнивающим устройством, причем одинвход последнего подключен к выходу фа 40зочувствительного усилителя, другойк выходу датчика угла, а выход - к входу порогового устройства, выход которого подсоединен к двигателю постоянноготока, имеющему вал, кинематически связанный с датчиком угла и с входом гидроусилителя.Источники информации,принятые во внимание при экспертизе. 1. Авторское свидетельство СССРМ 185484, кл. В 27 В 5/Э 6) 1962. Э 7201Электрогидравлический следящий привод работает следующим образом.В зависимости от величины и знака рассогласования...

Номер патента: 720199

Опубликовано: 05.03.1980

Авторы: Жигачев, Кузьмин, Тверитинов, Фрумкис

МПК: F15B 11/10

Метки: гидропривод

...гидролинией 6 с бесштоковой полостью 7 гидро- цилиндра 8. В сливной гидролинии 3 на выходе предохранительного клапана 2 ус тановлен дроссель 9, а бесштоковая полость 7 гидроцилиндра 8 сообщена гидре линией 1 0 с выходом предохранительного клапана 2 перед дросселем 9. В гидролинии 10 установлен обратный клапан 11 и параллельно ему установлен двухпозиционный двухлинейный распределитель 12, вы 3 7201 ход которого сообщен гидролинией 1 Э с гидропинией 6. Шток 14 гидроцилиндра 8 подпружинен пружиной 15 и взаимодействует с рычагом 16 механизма включения сцепления (например педали), Бесштоковая полость 7 гидроцилиндра 8 сообщена с механизмом сцепления машины (на чертеже не показана)..Ъдропривод работает следующим образом. оПри повышении...

Номер патента: 720200

Опубликовано: 05.03.1980

Авторы: Дудко, Сур

МПК: F15B 15/08

Метки: гидроили, планетарный, пневмодвигатель

...4, 7, 2 и 3 уплотняются по торцам дисками 8, 9, 10 и 11.Венцы 3 и 7 сателлита крепятся жестко на втулке 12 и опираются своими подшипниками 13 и 14 на водило 15, наконцах которого насажены эксцентричные втулки,16 и 17.Эксцентриситеты этих втулок равны эксцентриситету И ( межцентровому рас стоянию) водила 15 и на них насажены опоры 18 и 19, размещаемые в корпусе 1 и крышке, Вдоль оси водила проходит сквозное отверстие, разделяемое наклонной перегородкой 20 на две герметичные полости 21 и 22, которые через боковые каналы 23 и 24 и радиальные прорези 25 во впадинах зубьев венцов 3 и 7 сообщаются с межзубовыми рабочими полостями В и Г, образованными эацепле ниями колес 4 и 7, 2 и 3. Выходной вал 5 опирается на подшипники 26 зафиксирован...

Номер патента: 720201

Опубликовано: 05.03.1980

Авторы: Голодняк, Дворчик, Пронин, Толмач

МПК: F15B 15/14

Метки: привод, электрогидравлический

...участком.На чертеже схематически изображен предложенный привод.Сильфонные гидродвигатели 1 и 2 соединены рабочим каналом 3, проходящим через электромагнитный насос 4. Между собой электродвигатели 1 и 2 связаны жесткой тягой 5. Во внутренних полостях гидродвигателей 1 .и 2 установлены компенсационные камеры 6, частично заполненные газом. Гидродвигатели 1 и 2 снабжены штоками 7 и сообщены дополнительно отводной трубкой 8, проходящей вне насоса 4. В отводной трубке 8 установлен регулируемый дроссель 9, а трубка 8 снабжена компенсационным участ-, ком а5 формула изобретения з 7202Электромагнитный насос 4 поперемен/но подает жидкометаллическое рабочее тело в гидродвигатели 1 и 2, которые совершают при этом возвратно-поступательные...

Номер патента: 720202

Опубликовано: 05.03.1980

Авторы: Войцехович, Кордонский, Шульман, Щекинова

МПК: F15B 21/06

Метки: исполнительный, механизм

...Техред О, Легеза Корректор И. Муска 798 Подпис ого комитета СССР й и открытий ская наб., д. 4/5 0192/26 Тираж ЦНИИПИ Государствен по делам изобретени 3035, Москва, Ж, РаушЗа лиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3лостей 10 и 11 цилиндрическим вкладышем 12, на поверхности которого выполнен спиральный канал 13, причем торцовые полости 10 и 11 сообщены с рабочими полостями 3 и 4. С поршнем 5 взаимодействует пружина 14.От привода 8 вал 7 вращается с постоянной скоростью. При этом магнитореологическая жидкость перекачивается по замкнутому каналу а именно из рабо О чей полости 3 гидроцилиндра 2 в рабочую полость 4, а затем по спиральному каналу 6 дросселирования опять в рабочую полость 3 гидроцилиндра 2. Потери давления в...

Номер патента: 721564

Опубликовано: 15.03.1980

Авторы: Прупис, Шумилин

МПК: F15B 11/20

Метки: гидропривод

...25,Главный распределительный золотник5 сообщен с исполнительным органом 2640(например, цилицпром подачи) магистралями 27, 28, причем магистраль 27 выведена в поршневую полость 29 цилиндра 26 и соединена с обратным клапаном23 магистралью 30, а магистраль 2845выведена. в штоковую полость 31 цилиндра 26 и сообщена с клапаном 9 прот иводавле ния.Слив рабочей жидкости гидроприводаосуществляется в бак 32.50Работа гидропривода осуществляетсяследующим образом.В положении стоп главного распределительного золотника 5 золотники 3 и4 выключены, и рабочая жидкость отнасоса 1 быстрых ходов по магистрали11 сливается в бак 32 и одновременноподводится по магистрали 28 в штоковуюполость 31 исполнительного органа (ци-64 4линдра) 26, а от насоса 2 подачи...

Номер патента: 721565

Опубликовано: 15.03.1980

Авторы: Бобровничий, Борейшо, Кустанович, Прицкер, Флеер, Эпштейн

МПК: F15B 13/02

Метки: распределительное

...устройство работает следующим образом,В нейтральном положении золотник4 удерживается пружиной 20, при этомканал управления 2 соединен с баком 16магистралью 33, и часть потока рабочей.жидкости, подводимая от насоса 15 помаго трали 28 в полость 27, поступаетчерез дроссельное отверстие 29 в полость11 и затем в бак 16. Из-эа гидравлических потерь в отверстии 29 давление вполости 27 больше, чем в заклапаннойполости 11. Этот перепал давления соз- .дает усилие, воздействующее на клапан10 со стороны полости 27, которое преодолевает усилие пружины ЗО и открывает клапан 10. Основной поток рабочейжидкости поступает в бак 16 через полость 32 и магистраль 34. Таким образом, насос 15 разгружен.При перемещении иэ нейтрального водно из...

Номер патента: 721566

Опубликовано: 15.03.1980

Автор: Подойницын

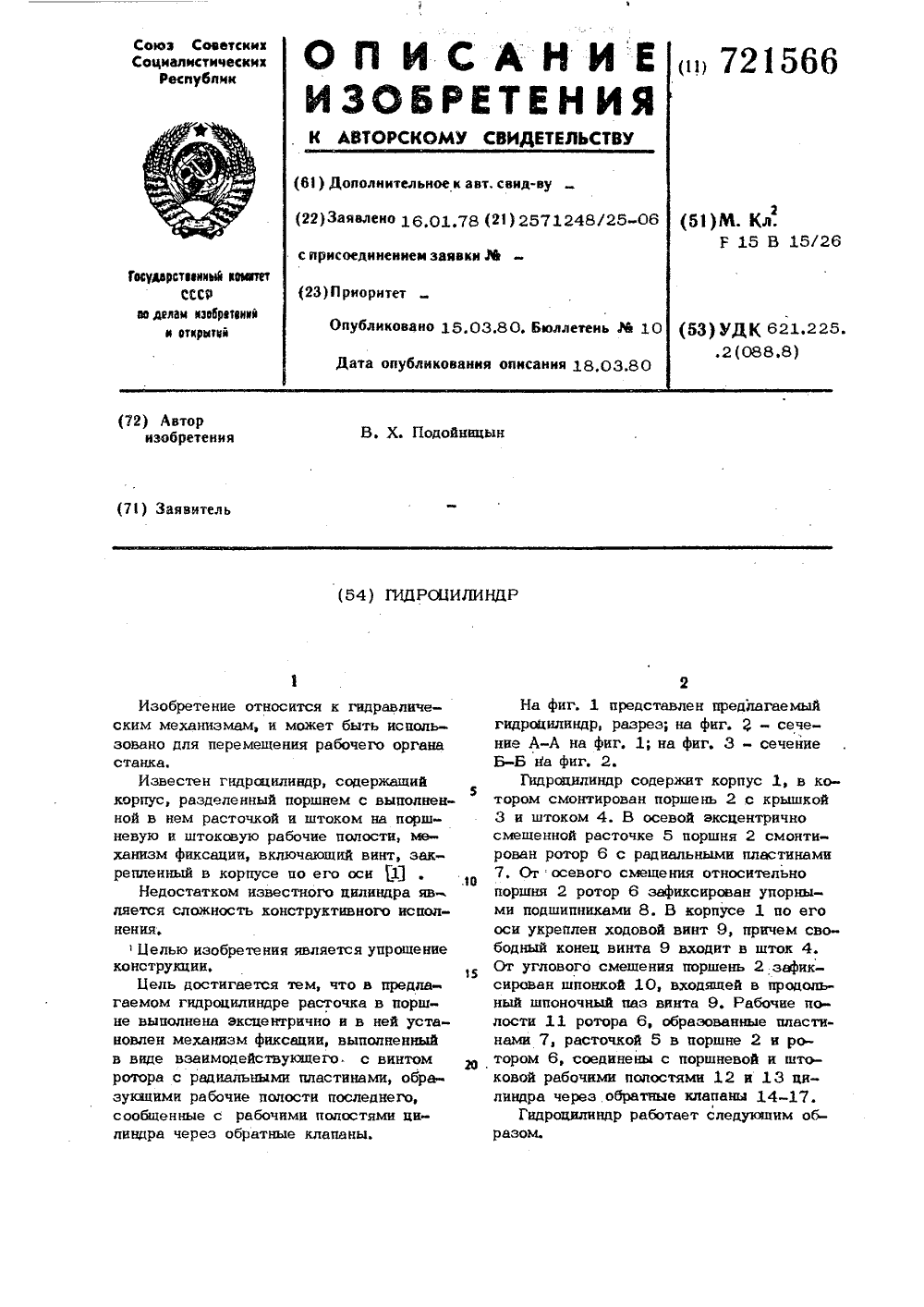

МПК: F15B 15/26

Метки: гидроцилиндр

...10, входящей в продольный шпоночный паз винта 9. Рабочие полости 11 ротора 6, образованные пластинами 7, расточкой 5 в поршне 2 и ротором 6, соединены с поршневой и штоковой рабочими полостями 12 и 13 цилиндра через обратные клапаны 14 17.Гидроцилиндр работает следующим образом.Подачей раГючей жилкости под давлением в полость 13 корпуса 1 поршень 2 со штоком 4 перемещается в осевом направлении. Одновремецно часть рабочей жилкости из полости 1 3 перетекает через клапан 17, полость 1 1 и клапан 14 в штоковую полость 12, соединенную со сливом, и приводит во вращение ротор 6, При вращении ротор 6 взаимодействует с резьбой винта 9 и перемешается вдоль последнего. При отключении подачи рабочей жидкости в полость 13 вращение ротора 6...

Номер патента: 723238

Опубликовано: 25.03.1980

Автор: Стрижков

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...5),размещены междроссельные камеры 9,10,а выход гидроусилителя подключен : к полости нагрузки 11.Усилитель работает следующим образом.".Часть рабочей среды из напорноймагистрали 7, разветвляясь параллельно на две ветви, проходит в каждомнаправлении через постоянный дроссель 4 и регулируемый дроссель, состоящий из встречных сопел 2 и заслонки 3 и образовывает гидравлический (пневматический) мост, являющийся управляющим каскадом усиления,в диагональ которого включен распределительный золотник 5. При симметричном положении заслонки 3 относительно сопел 2 давление на торцах золотника 5 одинаково и последний неподвижен. При подаче электрического сигнала якорь электромеханического преобразователя с соединенной с ним заслонкой 3 перемещается,...

Номер патента: 723239

Опубликовано: 25.03.1980

Авторы: Волявская, Даниленко, Закуренко, Запорожец, Кроник, Очкур, Пятак

МПК: F15B 11/12

Метки: дискретный, пневмогидропривод

...штоками 4. Параллельно цилиндру 2 на станине 1 установлен силовой цилиндр 5 с поршнем б и двусторонними штоками 7. Ци" линдры 2 и 5 выполнены с одинаковой длиной хода поршней 3 и б. На штоках 7 шарнирно закреплены обводные блоки 8, сгибаемые гибкой нитью 9, концы которой непосредственно соединены со штоками 4 цилиндра 2. На гибкой нити 9 расположен исполнительный механизм 10.В качестве гибкой нити 9 могут быть использованы цепь, металлическая,лента, ремень, трос, проволока и т.п.Привод работает следующим образом.При перемещении поршня 3 цилиндра 2 из одного крайнего положения в другое шток 4 пеРемещает гибкую нить 9, которая проворачивая блоки 8 перемещает исполнительный механизм 10 на расстояние, равное ходу поршня 3...

Номер патента: 723240

Опубликовано: 25.03.1980

Авторы: Левин, Островский, Стобецкий

МПК: F15B 15/26

Метки: гидродвигателем

...это тем, что во н ЗО торможения гидродвигателя отключ.питание симметричного трехвыходного струйного элемента при наличии единичных сигналов в его обоих каналах управления.На чертеже показана система управления многопозиционным гидродвигателем для осуществления способа управления.Схема обеспечивает режим торможения выходного элемента гидродвигателя путем подачи давления в полость узла фиксации 1 и поступательное перемещение гидродвигателя в двух противоположных .направлениях- путем формирования перепада давления в рабочих полостях 2 и 3 гидродэигателя. Подача давления в них осуществляется с помощью симметричного трехвыходного струйногоэлемента,состоящего из сопла питания 4,. двух сопел управления 5, 6 и трех выходных каналов,...

Номер патента: 723241

Опубликовано: 25.03.1980

Авторы: Бариков, Глазырин, Ложкин, Максимов, Мельников

МПК: F15B 19/00

Метки: гидросистемы, испытания, рукавов, стенд

...подвижного коллектора 12 к концевому выключателю 19 включается электромагнит 18. Рабочая жидкость через обратный клапан 9 и ма-, гистраль б нагнетается в поршневую полость цилиндра 7, а.иэ противоноложной полости сливается в бак.Подвижный коллектор 12 возвращается в исходное положение. Цикл повторяет- СЯ ьПредлагаемый стенд проще по конст. - рукции и позволяет производить испытание рукавов гидросистем, имитируя нагруэочный режим конкретной машины. Стенд для испытания рукавов гидросистемы,содержащий насос с нагнетательной и сливной магистралями,распределитель подвижный и неподвижный коллекторы и силовой цилиндр споршнем, связанным с подвижным коллектором, о т л и ч а ю щ и й с ятем, что, с целью упрощения конструкции стенда и...
