Номер патента: 1054587

Опубликовано: 15.11.1983

Авторы: Гель, Коц, Обертюх, Пономарчук

МПК: B28B 1/087, F15B 21/12

Метки: виброплощадка

...связанной с каналом нагнетания рабочей камеры 60 и двух поршневых полостей, одна из которых сообщена со сливом, подпружиненное распределительное устройство, размещенное в поршне и регулируемый упор, установленный в корпусе 65 с возможностью взаимодействия с распределительным устройством, поршеньснабжен втулкой, установленной свозможностью взаимодействия с распре.делительным устройством, и сквознымканалом, постоянно сообщающим поршневые полости между собой, распределительное устройство выполненов виде трехступенчатого клапана сосевым каналом, установлено с образованием трех полостей - подклапанной, образованной первой ступеньюклапана и внутренней поверхностьювтулки надклапанной, образованнойтретьей ступенью клапана и внутренней...

Номер патента: 1055903

Опубликовано: 23.11.1983

Авторы: Бобко, Володин, Грачев, Дунаев, Кустов, Николаев, Пономарева

МПК: F15B 3/00

Метки: гидравлический, исполнительный, механизм

...с внутренней поверхностьюгибкого колеса 4 волны деформации, сдвумя диаметрально расположенными вершинами, находящимися под углом к подшипникам 18.При этом в зоне волн зубья гибкогоколеса 4 входят в зацепление с зубьями жестких колес 5 и 7, а два других,перпендикулярно расположенных в зонах,1 10880032Изобретение относится к гидромашинсстроению, в частности, к гидравлическимисполнительным механизмам.Известен гидравлический исп одни тельный механизм, содержащий корпус, блокцилиндров с центральным отверстием нрадиально расположенными поршнями,взаимодействующими с внутренней поверхностью гибкого колеса волнового зубчатого преобразователя крутящего момента, 10жесткое колесо которого связано с выход-,ным валом, примыкающие к торцу...

Номер патента: 1055904

Опубликовано: 23.11.1983

Авторы: Агранат, Андрейчиков, Вишневецкий, Данько, Коломацкий, Спектор, Янченко

МПК: F15B 11/16, F15B 11/17

Метки: гидропривод

...управления распределителя контроля связана с насосом подпитии.50Кроме того, согласукзцнй распределитель выполнен гцдроуправляемым, а его полости управления подключены к ветвям замкнугого контура.На фиг. 1 приведена схема гидропривода с согласукзцим распределителем, кинематически связанным с насосом гидро 1 рансыссии: на фиг. 2 - вариант подклю, чеция, полостей управления согласующего 1055904 2распределителя к обеим ветвям гидротрансмиссии; на фиг. 3 - вариант подключения полостей к одной иэ ветвей нафнг. 4 - установка распределителя непосредственно в ветвях гидротрансмиссии.Гндропривод показанный (фиг. 1) содержит гидротрансмиссию 1, включающуюрегулируемый насос 2 и гидромотор 3,соединенные между собой ветвями 4 и 5по замкнутому...

Номер патента: 1055905

Опубликовано: 23.11.1983

Авторы: Булеев, Комков, Соколов, Хромченко

МПК: F15B 13/02

Метки: двухпозиционный, пневмораспределитель

...двух полостей подвода и полости отвода сжатого воздуха, и узел компенсации деформации уплотнительных,колец зо-, лотника, последний выполнен в виде сообщенных мекду собой осевого и радиальньвс каналов в золотнике, соединяю 905щих одну из полостей подвода с полостью отвода.На фиг. 1 показан предлагаемый пневморасцределитель; а на фиг 2 - схема работы пневморвспределителя.Пневмораспредели тель содержит корпус 1 с цилиндрической расточкой 2 и установленной в нем втулкой 3, золотник 4 с уплотнительными кольцами 5, размещенный во втулке 3 с образованием двух полостей 6 и 7 подвода и полости 8 отвода сжато 4 го воздуха, и узел компенсации деформации (не обозначен) уллотиительных колец 5 золотника 4, выполненный в виде сообщенных...

Номер патента: 1055906

Опубликовано: 23.11.1983

Автор: Айзенберг

МПК: F15B 13/02

Метки: айзенберга, гидрораспределитель, многопозиционный

...слив рабочей жидкостинэ командной полости 37 в канал 38,соединенный каналами 3 и 4 слива посредством канала, выполненного в задней крышке раснредепитепя (ие показан). Возможные перетечки рабочейжидкости через зазоры пары соприжения рабочая поверхность 28 отверстия 23 - рабочий бурт 21 зопотника 7 отводятся на спив посредством проточки 44, каналов 48, 51 и 50 и паза 47зоаотника, тем самым разгружая левоерезиновое упаотнительное кольцо 64от рабочей жидкости, находящейся подвысоким давпением. Рабочая жидкостьиз канала 2 напорной полости 24 черезканва 5 попадает в командную попость36. Под воздействием движения рабочей жидкости открывается задорныйклапан 10, прн этом происходит перемещение обоих управляющих поршней 12и...

Номер патента: 1055907

Опубликовано: 23.11.1983

Авторы: Слиеде, Сталидзан

МПК: F15B 13/044

Метки: распределительное

...подключенных к обмоткам 4 и 5 электромеханического преобразователя и встречно-параллельно соединенных между собой цепей постоянного тока, одна иэ которых выполнена в виде посл едовательно соединенных запирае мого тиристора 6 с блоком управления в видетрансформатора 7 управления и двухполупериодного выпрямителя 8, в диагональ которого включена обмотка 2, ауправляющий вход тиристора 6 подключен к вторичной обмотке. 9 трансформатора 7, а вторая цепь выполнена в видезапираемого тиристора 10 с блокомуправления в виде трансформатора 11 управления и двухполупериодного выпря- мителя 12, в диагональ которого включена обмотка 3, а управляющий входтиристора 10 подключен к вторичнойобмотке 13 трансформатора 11.Распределительный элемент 14 согласно...

Номер патента: 1055908

Опубликовано: 23.11.1983

Авторы: Дохолов, Рождественский

МПК: F15B 20/00

Метки: гидравлическая

...то же,с агрегатомсогласованиявыполненным с механическим управаением.Гидравлическая система содЩзкит гид+роцилиндр 1 с пориневой 2 и штоковой3 поаостЯми подключенными к гидроли"45ниям нагнетания 4 Й слива 5 через двухсторонний гидрозамок 6 и распредели 1 еаь 7. Гидравпическая система снабженаагрегатом 8 согласования, установленнымв гидролинни 9, соединяиецей поршневуюволость 2 с гидрозамком 6, и выпопнен 50ным в виде трщслинейного распределителя, первая линия 10 которого подкаючена к поршневой полости 2 гидроцилвщра1, вторая 11 - к тмдрозамку 6, а третья12 - к гидролинии 5 слива, и подпрунанениым двухлинейным распределителем 13каапанного типа с гндроуправпением,установленным в гидролинии 14, соединя 08 2кзцей агрегат 8 согласования с...

Номер патента: 1056921

Опубликовано: 23.11.1983

Авторы: "пьер, Даниэл, Мишель, Эрик

МПК: F15B 13/00

Метки: питания, пневматическое, систем

...из строяприемных узлов. При включении распределителя перед известным узломпуска исключается возможность быстрого сброса давления из коллектора питания.Целью изобретения является повышение надежности системы управ"лення.Укаэанная цель достигается тем, цчто в пневматическом устройстве питания для системы управления, содержащем коллектор питания, к которому подключены приемные узлы системы управления, вход коллекторапитания соединен с выходом распреде"лителя, сообщенным в исходном состоянии с его первым входом, подключенным к атмосфере, второй входраспределителя, закрытый в исходномсостоянии, связан с выходом узлапуска, а камера управления распреде"лителя - с каналом включения, входузла пуска, соединенный с каналомпитания, сообщен с...

Номер патента: 1059284

Опубликовано: 07.12.1983

Авторы: Валис, Малишаускас, Рагульскис, Шведас

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...дискретный электромеханический преобразователь и гидроусилитель в виде элемента сопло-заслонка, заслонка которого кинематически связана с пластинами электромеханического преобразователя, электроды которого подключены к блоку управления электромеханический преобразователь выполнен в виде биморфного пьезокерамического преобразователя, а блок управления - в виде связанного входом с задатчиком инвертора и двух пар выпрямителей, выполненных в виде тиристорных оптронов, параллельно и инверсно связанных входами между собой и попарно - с электродами электромеханического преобразователя, причем управляющие входы тиристорных оптронов одной полярности соединены между собой и с входом инвертора, а управляющие входы другой...

Номер патента: 1059286

Опубликовано: 07.12.1983

Авторы: Волков, Меланин, Ярковец

МПК: F15B 9/02

Метки: гидравлический, привод

...с гидролиниями между двухпозиционными распределителями, и обратными клапанами, а его выходы - сосливом,Кроме того, гидравлический привод снабжен двумя двухлинейными дросселирующими распределителями, каждый из которых выполнен с двумя камерами гидроуправления, попарно связанными между собой и с полостями гидроцилиндра, одна из гидра- линий каждого дросселирующего распределителя соединена со сливом, а другая через золотник управления и двухпозиционный распределитель - с полостью гидроцилиндра.На фиг. 1 изображена принципиальная- схема гидравлического привода с гидроуправляемыми дросселями, установленными в5 10 15 20 25 30 35 40 45 50 55 линии слива; на фиг. 2 - то же, с клапанами, установленными между гидрораспределителями и рабочими...

Номер патента: 1059287

Опубликовано: 07.12.1983

Авторы: Зевелев, Пернак, Рудый

МПК: F15B 11/04

Метки: гидропривод

...напорной 2 и сливной 3 гидро- линиями через реверсивный распределитель 4, и устройство торможения, выполненное в виде дополнительного распределителя 5 с входами 6 и 7 и выходами 8 и 9, подключенными к напорной 2 и спивной 3 гидролиниям, соответственно. Устройство торможения содержит также дроссели 10 и 11,установленные соответственно в напорной 2 5 10 15 20 25 30 35 40 45 50 55 и сливной 3 гидролиниях параллельно распределителю 5.Гидродвигатель 1 снабжен кулачком 12 для взаимодействия с конечными выключателями 13 - 16, связанными с электрическим блоком 17 управления.Гидропривод работает следующим образом.При подаче команды с блока 17 управления включаются дополнительный распределитель 5 и реверсивный распределитель 4. Рабочая жидкость...

Номер патента: 1059288

Опубликовано: 07.12.1983

Автор: Марутов

МПК: F15B 11/04

Метки: гидропривод

...конструкцию гидропривода.Целью изобретения является упрощение конструкции.Указанная цель достигается тем, что в гидроприводе, содержащем исполнительный гидроцилиндр с двумя поршнями разного диаметра, меньший из которых выполнен со штоком, размещенным с образованием штоковой и бесштоковой полостей, сообщенных с насосом через распределитель, поршень меньшего диаметра выполнен плунжерного типа и установлен свободно относительно поршня большего диаметра, а распределитель выполнен четырехлинейным пятипозиционным с сообщением в одной из его позиций штоковой полости с насосом и запиранием поршневой полости,а в другой позиции - с сообщением штоковой полости со сливом и запиранием поршневой полости.На чертеже представлена схема гидро-...

Номер патента: 1059289

Опубликовано: 07.12.1983

Авторы: Ведман, Грецкий

МПК: F15B 11/22

Метки: гидропривод

...3 - с источником 1 давления, а в позиции 10 - поршневых полостей 11 и 12 со сливом 13, а штоковых полостей 4 и 5 - с источником 1 давления, реверсирующее распределительное устройство 6 снабжено двумя гидроуправляемыми сливными клапанами 14 и 15 поршневых полостей 11 и 12 обоих гидро- цилиндров 2 и 3 и тремя гидроуправляемыми нагнетательными клапанами 16 - 18, клапаны 16 и 18 подключены к поршневым полостям 11 и 12 гидроцилиндров 2 и 3, а клапан 17 - к штоковым полостям 4 и 5 гидроцилиндров 2 и 3 и связан выходом 19 с входом 20 нагнетательного клапана 16 поршневой полости 11 гидроцилиндра 2, причем управляющий элемент 7 распределительного устройства 6 выполнен в виде связанного с источником 1 давления четырехлинейного распределителя -...

Номер патента: 1059290

Опубликовано: 07.12.1983

Авторы: Кондрашов, Ребизов

МПК: F15B 15/14

Метки: гидроцилиндр

...в корпусе с возможностью поворота при возвратно-поступательном перемещении 1.Недостатком устройства является уменьшение усилия на штоке при страгивании за счет наличия дополнительного штока.Известен также гидроцилиндр, содержащий корпус с торцовой кольцевой проточкой и крышкой, поршень со штоком и устройство для увеличения начального усилия на штоке, состоящее из диска с кольцевым выступом, ответным проточке корпуса, втулки, установленной с возможностью осевого перемещения относительно диска и штока, и угловых рычагов, установленных на диске с возможностью взаимодействия с втулкой 2.Недостатком устройства является необходимость создания дополнительного усилия при страгивании поршня из-за сил трения в устройстве.Цель...

Номер патента: 1059291

Опубликовано: 07.12.1983

Автор: Казанский

МПК: F15B 21/04

Метки: гидравлическая

...расположенными в дренажной камере, и бак, сообщенный с дренажной камерой, снабжена гене. ратором паромасляной смеси, подключен. ным к насосу параллельно исполнительному устройству и сообщенным своим выходом с дренажной камерой.Кроме того, генератор паромасляной смеси снабжен последовательно установленными между ним и насосом устройством для вакуумирования рабочей жидкости и нагревателем и установленным между генератором и дренажной камерой ресивером, дополнительно сообщенным с генератором байпасной линией. На выходе генератора паромасляной смеси установлен регулятор расхода.На чертеже представлена схема гидравлической системы управления.Гидравлическая система управления содержит насос 1,сообщенный с исполнителЬ- ным...

Номер патента: 1060795

Опубликовано: 15.12.1983

Авторы: Александров, Антонов, Буялич, Коршунов

МПК: F15B 11/046

Метки: крепи, механизированной, секция

...площади контактирования с кровлей и усилия прижатияк ней забойной части верхняка приработе крепи на пластах с крайне неустойчивой непосредственной кровлейи при больших величинах опусканийзабойной части перекрытия по отношению к завальной.указанная цель достигается тем,что секция механизированной крепи,содержащая перекрытие и шарнирносоединенный с ним козырек, забойнуюи завальную гидростойки с одностороннимй гидроэамками и предохранитель 1060795ными клапанами, гидропатрон управления козырьком, поршневая полость которого соединена с поршневой полостьюзабойной гидростойки, и гидродомкратпередвижки, причем гидростойки игидродомкрат сообщены с блоком управления, снабжена нормально закрытым гидроуправляемым двухпоэиционным подпружиненным...

Номер патента: 1060820

Опубликовано: 15.12.1983

Авторы: Герасимов, Константинов, Пьяных

МПК: F15B 11/05

Метки: гидропривод

...через осевой канал 29 поршня 28, и одной центральной 30, сообщенной с междроссельной камерой (не обозначено), распределительного элемента 23, а через ряд 31 радиальных отверстий в поршне 28 с осевым каналом 29 поршня 28, причем поршень 28 связан с заслонкой 32 распределительного элемента 23 через плоскую пружину 33, а каждая из торцовых полостей (не обозначены), сообщена с одной из торцовых камер 14 и 15 золотников 6 и 7.Гидропривод работает следующим образом.При подаче управляющего сигнала, например ступенчатого, в виде угла поворота заслонки 32, в торцовых камерах 26 и 27 гидрораспределителя 22 образуется перепад давления, который приводит к смешению его плунжера (не обозначен), на величину, со. ответствующую командному сигналу...

Номер патента: 1060821

Опубликовано: 15.12.1983

Авторы: Герасимов, Константинов, Пьяных

МПК: F15B 11/05

Метки: привод, следящий

...полостями 4 и 5 гидродвигателя 3, а управляющая полость 10 связана с управляющим гидрораспределителем 6, два дополнительных двухпозиционных гидро- распределителя 13 и 14 с торцовыми управляющими камерами (йе обозначены), управляющий гидрораспределитель 6 выполнен с командными полостями (не обозначены) и двумя подпружиненными гидроуправляемыми толкателями 15 и 16, камеры 4 О управления 7 и 18 которых связаны с управляющей полостью 10 и междроссельной камерой 19 корректирующего золотника через один из дополнительных гидрораспределителей 14, а другой дополнительный гидрораспределитель 13 установлен в гидро линиях (не обозначены), связывающих рабочие полости 4 и 5 гидродвнгателя 3 и корректируюший золотник, управляющая полость0 и...

Номер патента: 1060822

Опубликовано: 15.12.1983

Авторы: Ершов, Фещуков

МПК: F15B 15/10

Метки: исполнительный, механизм, перистальтического, типа

...расположении шлангов); на фиг. 4 - по рабочему органу при внутреннем размещении эластичных шлангов; на фиг. 5 - сечение Б-Б на 50 фиг, 1 (по опорным и пережимным роликам); на фиг. 6 - разрез В-В на фиг. 5 (шланга в месте контакта с переменными роликами в варианте с размещением внутри шланга поршневого элемента); на фиг. 7 - то же по шлангам в месте контакта с пере менйыми роликами в варианте с двумя шлангами; на фиг. 8 - то же, по шлангу в месте контакта с переменными роликами в варианте его пережнма между роликами и рабочим органом; на фиг. 9 - схема, иллюстрирующая работу исполнительного механизма в приводе термопары (рабочий орган задвинут); на фиг. 10 - то же, рабочий орган выдвинут; на фиг. 11 - схема, иллюстрирующая работу...

Номер патента: 1060823

Опубликовано: 15.12.1983

Авторы: Валивахин, Хохлов

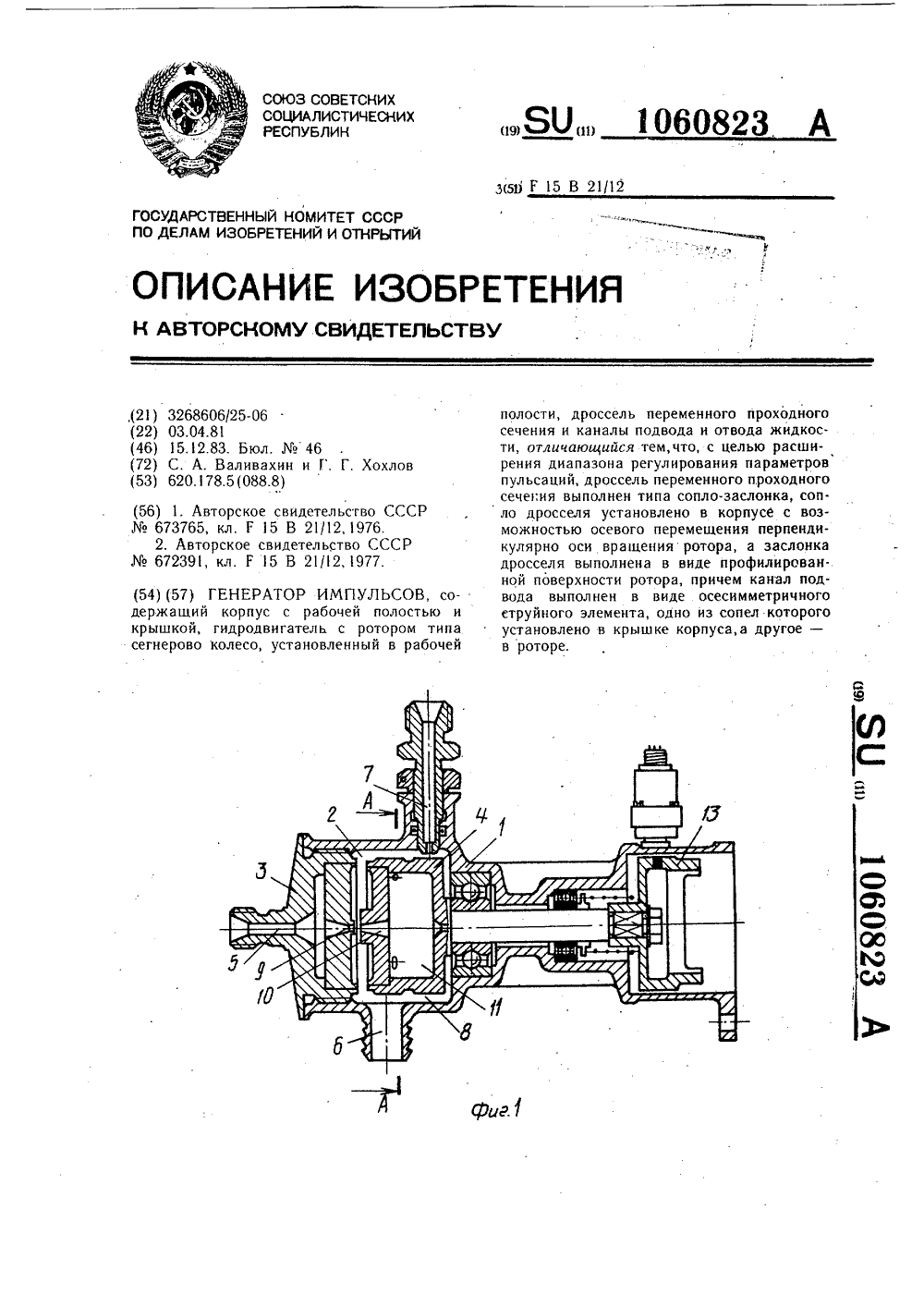

МПК: F15B 21/12

Метки: генератор, импульсов

...является расширениедиапазона регулирования параметров пульсаций.30Цель достигается тем, что в регенератореимпульсов, содержащем корпус с рабочейполостью и крышкой, гидродвигатель с ротором типа сегнерово колесо, установленныйв рабочей полости, дроссель переменногопроходного сечения и каналы подвода иотвода жидкости дроссель переменного проходного сечения выполнен типа сопло-заслонка, сопло дросселя установлено в корпусес возможностью осевого перемещения перпендикулярно оси вращения ротора, а заболонка дросселя выполнена в виде профилированной поверхности ротора, причемканал подвода выполнен в виде осесимметричного струйного элемента, одно из сопелкоторого установлено в крышке корпуса,а другое - в роторе,2На фиг.1 изображен генератор...

Номер патента: 1060824

Опубликовано: 15.12.1983

Автор: Карсавин

МПК: F15B 21/12

Метки: гидравлический, давления, пульсатор

...и отводажидкости, подпружиненный относительнокорпуса золотниковый распределитель, имеющий осевой канал и размешенный в корпусе с образованием двух рабочих полостей,и подпружиненную втулку, установленнуюсоосно с распределителем, с регулируемымзазором относительно него, и размещенную водной из рабочих полостей, к которой подключен канал отвода жидкости, снабжен регулируемым дросселем, золотниковый распределитель снабжен кольце вой проточкой,выполненной на его боковой поверхности, а вкорпусе выполнены дополнительные каналыдля сообщения кольцевой проточки черезрегулируемый дроссель с каналами подвода и отвода жидкости, причем осевой каналраспределителя выполнен сквозным,На чертеже показан предлагаемый пульсатор.Гидравлический пульсатор...

Номер патента: 993677

Опубликовано: 23.12.1983

Авторы: Быков, Пудовик, Сергеев

МПК: F15B 11/22

Метки: гидравлический, привод, шаговый

...линиями 24-27 связаны с полостями 5 - 8 гилроцилиндров 1 и 2, а также насос 28 низкого давления, полклю енный линией 29 и обес -,"инаюши питание управляющего вхогил 1 х) расп 1 спилите ей 20 - 23, При:. . включает пол; орный клапан 30,установленный между линией 18 высокого давления и линией 19 низкогоданления, и подпорный клапан 31,установленный между линией 19 и линией 32 сливаРабочая жидкость по 5 ступает н насосы 16, 17 и 28 из приемного резервуара 33, а в последний - по линии 34 слива.Привод работает следующим образом.Силовая штанга 9 неподвижно закреплена по концам на опорах. При работающих насосах 16 и 17, выполненных с одинаковой подачей рабочей жидкости, включается гилрораспределитель 21 в позицию, при которой полость 5...

Номер патента: 1062433

Опубликовано: 23.12.1983

Автор: Руссин

МПК: F15B 9/02

Метки: гидродвигатель, пневмо-или, поршневой

...10 электрических колебаний, блок 11 постоянных фазовых сдвигов, источник 12 постоянного тока с делителями 13 и 14 напряжения, первый инвертор 15, терхпозиционный коммутатор 16, механически связанный с рычагом 17 управления и два канала управления, один из которых состоит из первого золотника 18 с переключающим органом .19, например, в виде электромагнитного преобразователя, датчика 20 положения поршня, механически связанного с поршнем 4, вырабатывающего электрический сигнал пропорционально отклонению поршня 4 от среднего положения, второго инвертора 21, первого сумматора 22, один из входов которого соединен с коммутатором 16, а другой с инвергором 21 цепью отрицательной обратной связи, а выход сумматора 22 соединен с входом...

Номер патента: 1062434

Опубликовано: 23.12.1983

Автор: Руссин

МПК: F15B 9/02

Метки: гидродвигатель, пневмо-или, поршневой

...1, и систему управления, содержащую генератор 10 синусоидальных колебаний, блок 11 постоянных фазовых сдвигов, блоки 12 и13 памяти, первый инвертор 14, коммутатор 15 на три положения 1,П,Ш,механически связанный с рычагами 16управления и два канала управления,один из которых состоит из .первогозолотника 17 с переключающим органом, например, в виде электромагнитного преобразователя 18, датчика 19положения поршня 4, вырабатывающего электрический сигнал пропорционально отклонению поршня от среднего положения, второго инвертора 20первого сумматора 21, один из входов которого соединен с блоком 12памяти, другой - с инвертором 20цепью отрицательной обратной связи, а выход соединен с входом первого переключающего органа 18.Второй .канал...

Номер патента: 1062435

Опубликовано: 23.12.1983

Авторы: Борданов, Герасимов, Городничий, Константинов

МПК: F15B 11/02

Метки: гидропривод

...к поршневой полости 16, с управляющим гидрораспределителем 9, соединенным с масля-.,ным баком 2,Гидропривод снабжен дополнительным гидродвигателем 21 с поршнем 22,жестко связанным с поршнем 4 основного гидродвигателя 3 и рабочими полостями 23 и 24, которые подключенй к насосу 1 И масляному баку 2 через дополнительное распределительное устройство, включающеедополнительный гидроуправляемый реверсивный распределитель 25 и подпружиненный двухпозиционный клапан 26 с полостями 27 и 28 управления и двумя положениями 29 и 30, со+общающий полости 23 и 24 дополнитель-ного гидродвигателя 21 между собой,и дросселем 31, установленным вгидролинии 32, соединяющей поршневую полость 16 с золотником 12 иуправляющим гидрораспределителем 9,причем...

Номер патента: 1062436

Опубликовано: 23.12.1983

Авторы: Ауэрбах, Каштанова

МПК: F15B 11/12

Метки: гидропривод, шаговый

...золотник 5 с пазами 6 - 9, втулку 10 с выполненными четырьмя распределительнымиокнами 11 - 14, основные управляющие окна 15 и 16 и дополнительные управляющие окна 17 и 18 и распределитель 19 второго каскадаос полостями 20 и 21 управления. Кроме того, гидропривод содержит гидрокоммутатор 22, уп,равляемый двумя электромагнитами 23и 24, направляющий распределитель 25с электромагнитом 26, напорную исливную гидролинии 27 и 28. Выходноезвено 4 гидродвигателя 1 посредством винтовой пары 29 связано с золотником 5, а рабочие камеры 2 и 3 гидро- линиями 30 и 31 сообщаются с распределителем 19 второго каскада, гидро- линиями 32 и 33 с соответствующимипопарно связанными между собой распределительными окнами 12, 14 и 11, 13, полости 20 и 21...

Номер патента: 1062437

Опубликовано: 23.12.1983

Автор: Урядко

МПК: F15B 15/00

Метки: преобразования, энергии

...достигается тем,что в.устройстве для преобразованияэнергии, содержащем гибкую оболочкукольцевой формы, предназначенную длязаполнения рабочей средой, контакти-.:рующий с ней шток.и направляющую пе-.ремещения штока, направляющая выполнена кольцеЪой формы, шток имеет формудуги окружности, а оболочка размещенаЗ 0внутри направляющей. На фиг. 1 представлено устройство в положении, соответствующем максимальному .обьему гибкой оболочки, общий вид;на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - устройство в положении, соответствующем минимальному объему гибкой оболочки, общий цид; на фиг. 4 - разрез Б-Б на фиг.3.40 Устройство для преобразованияэнергии содержит гибкую оболочку. 1кольцевой формы, снабженную штуцером 2 для впуска и выпуска...

Номер патента: 1062438

Опубликовано: 23.12.1983

Авторы: Жирнова, Преображенский, Хруслов

МПК: F15B 21/04

Метки: жидкости, рабочей, температуры

...- с охладителем 2 ,Недостатком известного устройстваявляются ложные срабатывания золотника при изменении величины потокарабочей жидкости, которые возможныпри применении регулируемого насосаили изменении частоты его вращения,Цель изобретения - повышениеточности поддержания температуры рабочей жидкостя,цель достигается тем, что. гидропривод с регулированием температуры рабочей жидкости, содержащийисточник питания, связанный с сервомеханиэмом, гидравлическое сопротивление, подпружиненный золотник с 50двумя полос;ями управления и охладитель, причем вход гидравлическогосопротивления связан с одной из полостей управления золотника, выходс другой полостью управления золотника, вход золотника связан с источником питания, а один иэ...

Номер патента: 906212

Опубликовано: 30.12.1983

Авторы: Стахов, Тетерин

МПК: F15B 1/04, F15B 1/24

Метки: аккумулятор, пневмогидравлический

...ккумул 51 тор работает следующим образом.При разрядке аккумулятора В нем 1:оних(ается уровень жидкости. Разделитель 4 опускается до тех пор, пока нижняя кромка его цилиндрической части не сядет ца сферическу 1 о часть корпуса 1, герметично разделив полос-.- ти 2 и ЗДвижение разделителя 4 прекращается. Под действием давления газа со стороны внутренней полости ЗТОГО РаэДЕЛИТЕЛЯ Начинает ВьттЭРЯтЛ 51 Ятться днище 5, продолжая вытеснять жидкость. Причем благодаря наличию гофр 6 и 7 переменной жесткости днище 5 разделителя 4 деформируется 60 последовательно от периферии к центру, Первой в соприкосновение с внутренней поверхностью аккумулятора приходит птериферийная часть днища 5, последней - центральная часть, герметично закрывая выходное...

Номер патента: 1064054

Опубликовано: 30.12.1983

Авторы: Елизаров, Кокленков, Покровский

МПК: F15B 9/02

Метки: гидравлическое, распределительное

...- вокруг третьего пояска пятая и шестая - между третьим и четвертым поясками, а седьмая - вокруг четвертого пояска, при этом третий золотник снабжен третьим и четвертыя поясками и четвертой и пятой проточками, из них четвертая проточка размещена между третьим и четвертым поясками, а пятая и Третья проточка - между четвертым и вторым 40 поясками, причем первая пружинная камерачетвертого золотника соединена с первой проточкой второго золотника, вторая пруЖинная камера соединена с второй проточюй третьего золотника, первая проточка Четвертого золотника соединена с его пятой 45 проточкой и с источником рабочей жидкости,вторая проточка четвертого золотника соединена с одной из полостей гидродвигателя, третья проточка четвертого золотника...
