F15B — Пневмогидравлические системы общего назначения; гидравлические и пневматические исполнительные механизмы, например сервомоторы; конструктивные элементы пневмогидравлических систем, не отнесенные к другим рубрикам

Страница 179

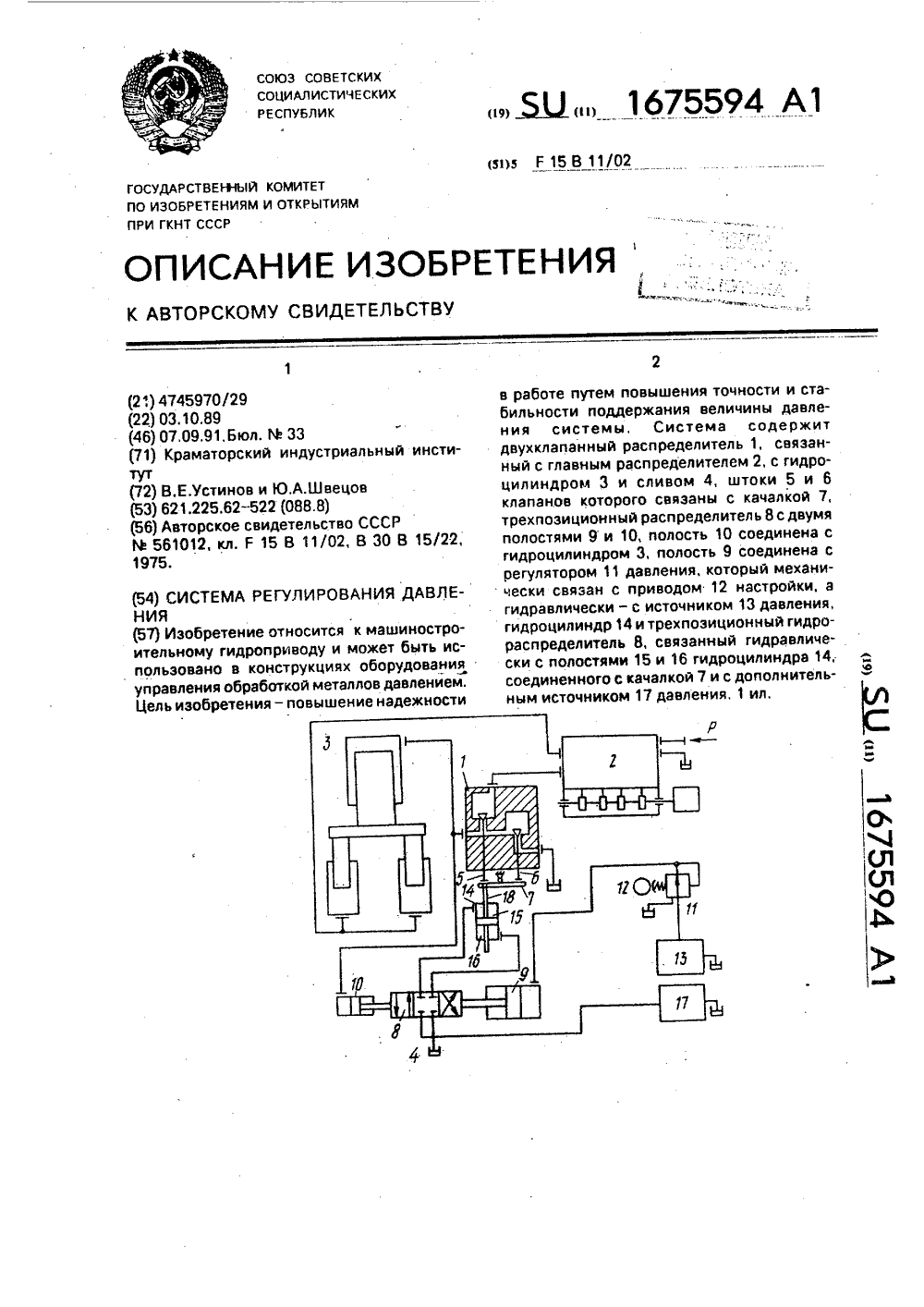

Система регулирования давления

Загрузка...

Номер патента: 1675594

Опубликовано: 07.09.1991

Авторы: Устинов, Швецов

МПК: F15B 11/02

Метки: давления

...полость 9 подключена к выходу регулятора 11 давления, который механически связан с приводом 12 настройки, а гидравлически - с источником 13 давления, полость 10 подключена к рабочей полости гидроцилиндра 3 пресса, гидродвигатель, выполненный в виде гидроцилиндра 14, полости 15 и 16 которого связаны через трехпозиционный распределитель 8 с дополнительным источником 17 давления и сливом 4, а штоком 18 - с качалкой 7.Система работает следующим образом, Настройка системы на заданное технологическое усилие осуществляется при помощи регулятора 11 давления, снабженного ручным или электромеханическим приводом 12. Регулятор 11 давления редуцирует давление потока жидкости, подаваемого от источника 13 давления в полость 9 управления...

Гидропривод навесной машины

Загрузка...

Номер патента: 1675595

Опубликовано: 07.09.1991

Автор: Игнатюк

МПК: F15B 11/20

Метки: гидропривод, навесной

...связаны со сливом, то давление в полостях 21 и 22 гидравлического переключателя и входах 5 и 6 гидрораспределителей 7 и 8 больше, чем в полостях 25, 26, 11 и 12, вследствие чего все клапаны 17, 18, 9 и 10 поднимаются, обеспечивая тем самым поступление рабочей жидкости из выходов 3 и 4 гидравлического переключателя 2 во входы 5 и 6.гидрораспределителей 7 и 8, а оттуда на слив 15. Происходит разгрузка источника питания,Жесткость пружины 44, разделяющей запорные клапаны 34 и 35, подобрана такой, что усилие от давления слива не может сжать ее и эапорные клапаны 34 и 35 остаются в положении, изображенном на фиг, 1,При перемещении, например, золотника 13 гидрораспределителя 7 в рабочую позицию полость 11 управления предохранительного...

Гидроцилиндр

Загрузка...

Номер патента: 1675596

Опубликовано: 07.09.1991

Авторы: Галиуллин, Гречихин, Дудкин, Евстратов

МПК: F15B 15/00

Метки: гидроцилиндр

...6 цилиндра. Подвод жидкости в полость 6 осуществляется через наклонное кольцевое сопла 7, расположенное перед кольцевым зазором 3, в виде веерной струи. На выходе осевого канала 5 размещен эжектор 8, выполненный в виде сужающегося-расширяющегося выходного участка 9 осевого канала 5. Минимальное сечение участка 9 сообщено равномерно расположенными каналами 10 и радиальной проточкой 11 на поверхности поршня 2 с кольцевым зазором 3. Размеры проточки 11 и ее расположение на боковой поверхности поршня 2 определяются режимными и конструктивными параметрами гидроци. линдра (перепадом давления на поршне 2, скоростьюдвижения поршня 2, радиальным и осевым размерами кольцевого зазора 3 поршня 2).В штоковой полости 12 расположена возвратная...

Силовой цилиндр

Загрузка...

Номер патента: 1675597

Опубликовано: 07.09.1991

Авторы: Абрамова, Быстранов, Косычев, Сурков

МПК: F15B 15/06

Метки: силовой, цилиндр

...9. Между дисками 6 и 7 и штоком 4 установлены втулки 10. В крышках 2 и 3 жестко закреплены, цилиндрические валики 11 и 12, расположенные параллельно штоку 4, В поршне 5 выполнено три отверстия 13, через одно из которых проходит шток 4, а через два других - валики 11 и 12, уплотненные относительно отверстий 13. Поршень 5 связан с дисками 6 и 7 с помощью двух шариковых передаточных механизмов 14 и 15, которые состоят из шариков 16 и размещенных между ними сухарей 17, Одним концом шариковые передаточные механизмы 14 и 15 упираются в поршень 5, а другим - в выступы 18, выполненные на дисках 6 и 7, Шарики 16 размещены частично по оси гильзы 1 между штоком 4 и валиками 11 и 12 (фиг. 2), частично в канале, образованном поверхностями диска 6...

Позиционный бесштоковый силовой цилиндр

Загрузка...

Номер патента: 1675598

Опубликовано: 07.09.1991

Автор: Быстранов

МПК: F15B 15/08, F15B 15/16

Метки: бесштоковый, позиционный, силовой, цилиндр

...4, при этом поршни установлены в корпусе 1 концентрично с возможностью размещения выходного элемента 17 одновременно в обоих продольных пазах 2 и 20 с образованием рабочих полостей 23 и 24, а в отключающих отверстиях 14 и 19 поршней 11 и 12 установлена общая уплотняющая лента 10,Цилиндр работает следующим образом.В исходном положении (фиг, 1, положение ) рабочие полости 16 и 24 находятся под давлением, а рабочие полости 15 и 23 сообщены с атмосферой. При сообщении полости 24 с атмосферой, а полости 23 - с источником давления дополнительный поршень 12 перемещается вправо до упора в выступ основного поршня 11. Выходной элемент 17 в этом случае занимает положение . При сообщении полости 16 с атмосферой и подачи давления в полость 15...

Гидропередача

Загрузка...

Номер патента: 1675599

Опубликовано: 07.09.1991

Авторы: Бобиков, Большаков, Зимаков, Куранов, Саков

МПК: F15B 21/04

Метки: гидропередача

...к механизму 2 управления и через обратные клапаны 11 и 12 - в силовые гидролинии 4 и 5. При работе гидропередачи в диапазоне допустимых значений температуры рабочей жидкости и при допустимом количестве рабочей жидкости в гидропередаче рабочая жидкость, поступающая в полости корпусов насоса 1 и гидро- мотора 3 по дренажной гидролинии 13 через теплообменник в дополнительную полость 24, а из нее через отверстие 28 в полость 21, попадает из последней по всасывающей гидролинии 7 через фильтр 15 на вход вспомогательного насоса 6. Изменения объема рабочей жидкости в гидропередаче из-за изменений температуры рабочей жидкости и наружных утечек компенсируются перемещениями поршня 19, изменяющего обьем полости 21.При недопустимом увеличении обьема...

Гидроусилитель

Загрузка...

Номер патента: 1679065

Опубликовано: 23.09.1991

Авторы: Виноградов, Забродченко, Земсков, Латыпов, Яковлев

МПК: F01L 5/06, F15B 3/00

Метки: гидроусилитель

...24-27 с расточками 12 и 13), для формирования пеРепада давления в полостях 18 и 19 для полной компенсации гидродинамической силы, воздействующей на золотник 1, от величины х смещения последнего.Ширина В пазов 24 - 27 определяется иэ соотношения А 2 ЛР 1О =рА 20 В = - ,аи и - количество пазов,Толкатель 30 размещен в отверстии (на фиг.1 не показано) золотника 1. соединенном с полостью 5. Длина окон 6 и 7 не меньше удвоенного хода золотника 1,Гидроусилитель работает следующим образом.При подаче сигнала на преобразователь 28 толкатель 29 сдвигает золотник 1, например, по стрелке А. Источник давления через канал 4, расточку 3, центральную межпоясковую полость 5, распределительное окно 6 соединяется с каналом 10 гидроусилителя. Канал 11 через...

Гидрораспределитель

Загрузка...

Номер патента: 1679066

Опубликовано: 23.09.1991

Автор: Заянчуковский

МПК: F15B 13/02

Метки: гидрораспределитель

...Исполнительный механизм 10 при движении вниз взаимодействует с рычагом 8, который начинает поворачиваться вокруг оси 9 и в момент прохождения неустойчивого равновесия переключает рычаг 7, Под воздействием пружины рычаги 7 и 8 занимают крайнее нижнее положение, рычаг.8 при этом находится на одном из упоров 3. Золотник 4 при этом перемещается в крайнее нижнее положение, переключая каналы распределителя. В результате исполнительный механизм 10 начинает движение вверх и взаимодействует с рычагом 8, который начинает поворачиваться в обратном направлении и в момент прохождения неустойчивого равновесия переключает рычаг 7. Под воздействием пружины рычаги 7 и 8 занимают крайнее верхнее положение.Золотник 4 при этом перемещается в крайнее...

Гидравлическое реле выдержки времени л. в. карсавина в. и. никитушкина

Загрузка...

Номер патента: 1679067

Опубликовано: 23.09.1991

Авторы: Карсавин, Кузьмин, Никитушкин, Чубаров

МПК: F15B 13/02

Метки: времени, выдержки, гидравлическое, карсавина, никитушкина, реле

...17 давления. Канал с сопротивлением 23, сообщающий полость 7 с каналом 17, включен в канал 17 перед входом отсечного клапана 18, Клапан 1 имеет пружину 24, размещенную в полости 25, связанной с каналом 3 и сливом 26.Реле работает следующим образом, Давление Рвх через каналы 5 и 6 клапана 1, проточку 4 плунжера 2, сопротивление 8 и канал 9 гидроцилиндра 10 нагружает управляемую полость 11 элемента 12, который, сжимая пружину 13, поднимается вверх. При этом давление в полости 11, а также в канале 16, проточке 15 элемента 12 и канале 17 меньше давления Рвх, но больше давления Рсл, так как по каналам 5 и 6 идет расход в полость 11. Перепад давления на запорном элементе 19 отсечного клапана 18 меньше того, при котором он срабатывает на...

Пневмогидравлический привод

Загрузка...

Номер патента: 1679068

Опубликовано: 23.09.1991

Авторы: Гявгянен, Попов

МПК: F15B 15/02

Метки: пневмогидравлический, привод

...элемент 2 по периметру его поперечного сечения и сохраняют постоянство своего направления по всему периметру. Сопловые аппараты 3 и 4 сообщены с подводящими рабочую среду каналами 7 и 8.Корпус 1 может быть закреплен неподвижно, но может быть и выходным элементом привода при неподвижно закрепленном рабочем элементе 2.Сопловые аппараты 3 и 4, будучи направленными навстречу друг другу, обеспечивают двусторонний вариант исполнения привода. Возможен также односторонний вариант(фиг,2), предусматривающий наличие возвратной пружины 9.Привод может быть снабжен по крайней мере одним дополнительным корпусом 10 (фиг.З) для увеличения длины рабочего, хода.Сопловой аппарат может быть выполнен в,виде спирального подвода 11 с лопатками 12,...

Самореверсирующийся гидропривод

Загрузка...

Номер патента: 1679069

Опубликовано: 23.09.1991

Автор: Зенкович

МПК: F15B 15/24

Метки: гидропривод, самореверсирующийся

...исходном положении шток-поршня 4 рабочая жидкость насосом 1 нагнетается в гидролинию 12. Жидкость под давлением поступает через сквозной канал 18 в штоковую полость 2 и одновременно через открытый путевой дроссель 13, открытый клапан в поршневую полость 11, При этом затвор 8 поджат к своему седлу.За счет разности эффективных площа, дей шток-поршня 4 со стороны полостей 2 и 11 поршень перемещается вправо (по чертежу) и в конце своего хода посредством клина 16 воздействует на управляющий орган путевого дросселя 13, который, переключаясь, дросселирует рабочую жидкость, поступающую в полость 11, Скорость пере 25 ЗО 35 40 45 50 55 мещения шток-поршня 4 падает, при этом он своим уступом взаимодействует с кулачком тяги 6, которая...

Силовой цилиндр

Загрузка...

Номер патента: 1679070

Опубликовано: 23.09.1991

Автор: Зеленый

МПК: F15B 15/26

Метки: силовой, цилиндр

...фиг,1 показана конструктивная схема силового цилиндра с двухсторонней фиксацией штока и двухполостной муфтой управления; на фиг.2 - узел упорного подшипника; на фиг,З - конструкция упорного подшипника, внутреннее кольцо которого подпружинено относительно корпуса; на фиг.4 - то же, с внутренним кольцом, жестко. зафиксированным относительно винта; на фиг.5 - силовой цилиндр с однополостной штоке 3, несамотормозящуюся резьбовуюпару. В гайке 13 предусмотрен канал 14 для сообщения полости 11 с полостью 8,Нижний конец винта 12 шлицевым сое размещенным между крышкой 4 и нажимным поршнем 17, нагруженным тарельчатыми пружинами 18, Нажимной поршень 17 образует полости 19 и 20, Диск 16, нажимной поршень ",7, пружины 18 и полости 19 и 20...

Телескопический гидроцилиндр

Загрузка...

Номер патента: 1679071

Опубликовано: 23.09.1991

Авторы: Гузев, Карев, Черных

МПК: F15B 15/26

Метки: гидроцилиндр, телескопический

...эксцентричной направляющей 10, выполненной заодно с поршнем 3.1 ил,правляющая 10, обеспечивающая неизменную взаимную ориентацию поршней 3 и 5 и, соответственно, попадание лепестков 7 в отверстия 11 при складывании гидроцилиндра. Направляющая 10 установлена с образованием в штоке 6 герметичных полостей 12, 13 и снабжена осевым каналом 14 для сообщения полости 12 с полостью 15 основного штока 4, Для подвода и отвода рабочей среды в корпусе 1 выполнены каналы 16, 17. В исходном сложенном состоянии гидроцилиндра кулачки 8 взаимодействуют с крышкой 2 и фиксируются поршнем 9, При подаче давления через канал 1 б поршень 9 смещается внутрь крышки 2, освобождает кулачки и, соответственно, лепестки 7 и начинается .последовательное выдвижение...

Способ ускоренных ресурсных испытаний аксиально-поршневых гидромоторов

Загрузка...

Номер патента: 1679073

Опубликовано: 23.09.1991

Авторы: Жданкус, Жедялис, Кубилас, Норкус, Прялгаускас

МПК: F15B 19/00

Метки: аксиально-поршневых, гидромоторов, испытаний, ресурсных, ускоренных

...схема стенда для реализации способа ускоренных ресурсных испытаний аксиально-поршневых гидромоторов.Стенд содержит испытуемый аксиально-поршневой гидромотор 1 с силовыми гидролиниями 2 и 3 и дренажной гидролиней 4, вал 5.которого связан с маховиком 6, трехпозиционный четырехлинейный распределитель 7, связанный с силовыми гидролиниями 2 и 3, напорной гидролиней 8 регулируемого питающего насоса 9, снабженной предохранительными клапанами 10, и со сливной гидролинией 11, в которой установлен регулируемый дроссель 12, Дренажная гидролиния 4 связана с выходом вспомогателвного насоса 13, через регулируемый дроссел ь 14 - со сливом и снабжена манометром 15.Способ ускоренных ресурсных испытаний аксиально-поршневых гидромоторов заключается...

Гидродинамический излучатель

Загрузка...

Номер патента: 1679074

Опубликовано: 23.09.1991

Авторы: Монахов, Ушанов, Харакоз

МПК: F15B 21/12

Метки: гидродинамический, излучатель

...Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к гидромашиностроению и может быть использовано в химической, нефтяной, пищевой и металлообрабатывающей промышленности.Цель изобретения - расширение частотного диапазона.На чертеже изображен гидродииамический излучатель.Гидродинамический излучатель содержит корпус 1, в котором выполнена тороидальная камера 2. Полый цилиндрический статор 3 с радиальными окнами 4 размещен в корпусе 1 коаксиально полому цилиндрическому ротору 5, вцполненному в виде стакана с радиальными окнами 6, Входной патрубок 7 постоянно сообщен с полостью ротора 5, Основной выходной патрубок 8 сообщен с центральной частью тороидальной камеры 2, Кольцевой канал 9...

Электрогидравлическая следящая система

Загрузка...

Номер патента: 1679075

Опубликовано: 23.09.1991

Автор: Петров

МПК: F15B 9/03

Метки: следящая, электрогидравлическая

...основным требованием к следящей системе является . обеспечение высокой точности при управлении относительно малыми по производительности и давлению потоками рабочей жидкости, поступающими к гидродвигателю 11 через трехкаскадный электрогидравлический усилитель. Золотник 7 третьего каскада перемещается при малых рассогласованиях на величину не более 0,2 0,3 его максимального хода, На такую же величину перемещается золотник 15, Однако из-за больших перекрытий в золотнике 15 через него не поступает рабочая жидкость в камеры управления распределителей 20-23. Таким образом. следящая система работает вобычном режиме слежения при отработкемалых рассогласований,При поступлении на вход устройства 14 больших рассогласований золотники 7, 15...

Стенд для диагностики объемных гидронасосов

Загрузка...

Номер патента: 1681047

Опубликовано: 30.09.1991

Авторы: Бондарь, Синегубов, Тер-Симонян

МПК: F04B 51/00, F15B 19/00

Метки: гидронасосов, диагностики, объемных, стенд

...приборов. Блок 3 регуляторов параметров процесса, посылая электрические сигналы регулирующих воздействий на приводной двигатель з диагностируемого гидронасоса 6, приасдной двигатель 20 гидропульсатора 19 и функциональные системы резервуара 1, обеспечивают режимы работы гидронасоса 6, подачу гидравлических калибровочных сигналов в систему и заданные условия ее функционирования. Измерение неравномерности подачи достигается путем косвенных измерений, используя функциональную зависимость давления нагнетания от подачи гидронасоса, Типовые графики колебаний давлений, возбуждаемых гидропульсатором и гидронасосом при их раздельной и совместной работе, показаны соответственно на фиг, 2-4,Поскольку для линейных систем применим метод...

Мультипликатор давления

Загрузка...

Номер патента: 1681061

Опубликовано: 30.09.1991

Авторы: Баранов, Канищев, Куршин

МПК: F15B 3/00

Метки: давления, мультипликатор

...р 8 дстя Вл еня К Онструкти Вн яясхема мультипликатора, ня фиГ, 2 - констОукция /плотнительного узла.Мультипликатор со,гержит большой цилиндр 1 с каналом 2, размещенный В немпоршень 3 с уплОтнением 4 низкОГО Давления, соединенный с малым пОршнем 5, малый цилинДр 6., затвор 7, уплотнени 8 8,шпильки 3, ИЯГр 8 ват 8 ГЬ 10, зл 8 ктрОВВОды 151 1, Концентрично Относительно малОГО пОрШкд Расо, ЛО 1,"д Ы КОГ, ООЯЫЕ ЭЛ 8 МЕН ГЫпоршни 12 и 13 с ОбщАм Дополнительнымцилиндром 14 и уплотнениями 15, 16 и 17низкого давления, Поршень 12 состоит из 20кольца 18, уплотнений 19 и 20 опирающих.ся ня поршень 12 с кольцевым пазом 21.Перемещение кольца 18 ограничено кольцевым выступом 22 и упором 23. Рабочая среДЯ подается через канал 24, 25Мультипликатор...

Гидросистема

Загрузка...

Номер патента: 1681062

Опубликовано: 30.09.1991

Автор: Иванцов

МПК: F15B 11/02, F15B 11/17

Метки: гидросистема

...давления, Этим же давлением закрывается обратный клапан 9 и открывается клапан 3 низкого давления, через который насос 2 начинает разгружаться в гидробак 4 беэ давления, причем в это же время напорная магистраль 8 цилиндра подач обратным клапаном 9 отсоединяется от магистрали разгрузки насоса 2 большой производительности,При осуществлении операции подачи рабочего органа быстрый его подвод также производится от суммарного потока двух насосов 1 и 2, причем насос 1 работает в магистраль 8 цилиндра подач через клапан 7 давления, обеспечивающий постоянство усилия зажима, а насос 2 работает в эту же магистраль через обратный клапан 9. При встрече с нагрузкой и переключении гидро- цилиндра подач на рабочую замедленную скорость рост...

Многопозиционный привод

Загрузка...

Номер патента: 1681063

Опубликовано: 30.09.1991

Автор: Бирюков

МПК: F15B 11/12

Метки: многопозиционный, привод

...В результа. те в полости 4 сформируется такое давление, силовое Воздейсгвие которого будет равно силовому воздействию пружины на чертеже позицией не обозначены) и активной нагрузки, действующих на поршень 2. При ЗТОм поршень 2 сО ШЛОО 3 займет равновесное состояние, при котором через линии 11, 14 буДет ухОДить столькО Воздуха, сколько его будет поступать через дроссель 12, а Давене в рабочей ооси будет Оставаться ПОстОянным,Димо Яодат сигнал В линию 14 Я зтом сдучае воздух из линии 11 не будет стравливаться в атмосферу, равновесное состояние поршня 2 нарушится, В полости 4 начнет повышаться давление и поршень 2 со штоком 3 переместится вправо. Как только поверхность 9 кулачка 6 коснется штока 17, канал 19 начнет перемещаться в сторону...

Гидропривод

Загрузка...

Номер патента: 1681064

Опубликовано: 30.09.1991

Авторы: Оренбойм, Салтан

МПК: F15B 21/00

Метки: гидропривод

...канал 25 выполнен вкорпусе клапана 2.Гидропривод работает следующим образом.При включении распределителя 1 в однуиз рабочих позиций источник давления подключается к одной из рабочих полостей 9или 10 гидродвигателя 8, причем другая полость этого гидродвигателя подключается вэтот момент к сливу 13, чем обеспечиваетсянеобходимое перемещение гидродвигателя.При возникновении в полости 9 гидродвигателя 8 большего давления, чем настройка клапана 2, последняя через каналы19 и 18 поступает в полость 17 элемента 14и прижимает его к свободному торцу 23золотника 15, а также воздействует на золотник 4 и перемещает его вверх (по чертежу), обеспечивая соединение полостей 9 и10 гидродвигателя 8 между собой,При возникновении в полости 10...

Гидропривод

Загрузка...

Номер патента: 1681065

Опубликовано: 30.09.1991

Автор: Уманский

МПК: F15B 11/22

Метки: гидропривод

...и клапана 9 при различных циклах задаются следующей таблицей.Из таблицы видно, что гидропривод обеспечивает синхронизацию обратного хода каждого ГЦ с предварительным ходом любого другого ГЦ, а также автономное выполнение предварительного рабочего и обратного ходов каждым ГЦ, Рассматриваем цикл, при котором ГЦ 1 выполняет обратный ход, а ГЦ 2 - предварительный и рабочий хода. В исходном положении шток 20 выдвинут из ГЦ 1, а шток 21 задвинут в ГЦ 2, Для синхронизации обратного хода ГЦ 1 с предварительным ходом ГЦ 2 распределитель ыь клапан 9 приводятся в позиции согласно строке М 8. При этом рабочал жидкость от насоса поступает через распределители 10 (линии А и Б) и 4 (линии Б и В) в полость 14. Шток 20 совершаетобратный ход,...

Золотниковый гидроаппарат

Загрузка...

Номер патента: 1681066

Опубликовано: 30.09.1991

Авторы: Коротков, Юсов

МПК: F15B 13/02

Метки: гидроаппарат, золотниковый

...фиг. 3 " вариант выполнения обводных каналов.Залотниковый гидроаппарат содержит корпус 1 с каналом 2 подвода и каналом Э отвода рабочей жидкости, в котором размещен золотник 4 по меньшей мере с одной шейкой 5 и одним пояском 6, образующим дросселирующие окна, при этом по меньшей мере один из кайалов, например канал 3, выполнен с образованием глухой полости 7. Поясок 6 снабжен проточкой, образующей дополнительную шейку 8 диаметром не более 0,8 диаметра золотника 4, а канал 3 с глухой полостью 7 выполнен с образованием двух обводных каналов 9, 10, каждый с площадью проходного сечения 0,2 - 0,5 площади канала 3. Диаметр канала 3 равен 1,1- 1,5 диаметра золотника 4. Обводные каналы 9, 10 могут быть образованы скрещивающимися каналами 11, 12,...

Пневматическая тормозная камера

Загрузка...

Номер патента: 1681067

Опубликовано: 30.09.1991

Авторы: Богомолов, Кежун, Клименко, Мамончик, Махомет, Пильгуй, Рыжих, Туренко

МПК: F15B 15/10

Метки: камера, пневматическая, тормозная

...в качестве пневматического привода тормозных механизмов гранспортнцх средст,Цель изОбретения - сниж 8 ние материзлоемкости устрОЙства путем Ооеспеч 8 ния равномерных напряжений Опорного диска.На чертеже представлена предлагаемая кам 8 ра.Пневматическая тормозная камера содео"кит корпус 1 крышку 2 с штуцерОм 3 пОдвода сжатого воздуха, мембрану 4, зажатую посредством стяжного хомута 5 между корпусом 1 и крышкой 2. Мембрана 4 Опирается своей центральной частью на ОпОрный диск 6, связанный с штОком 7, Между корпусом 1 и диском 6 установлена возвратная пружина 8, Диск 6 выполнен в виде поверхности вращения, Образующая кОторой явля 8 тся кривОЙ, как минимум, второго порядка, причем диск 6 установлен своей выпуклой поверхностью в сторону...

Гидроцилиндр одностороннего действия

Загрузка...

Номер патента: 1681068

Опубликовано: 30.09.1991

Автор: Маркевич

МПК: B66F 9/22, F15B 15/20

Метки: гидроцилиндр, действия, одностороннего

...с поршнем 4 перемещается в сторону штоковой полости 8, осуществляя подъем груза,Воздушная смесь из полости 8 под действием поршня 4 свободно вытесняется через отверстие 20, рабочую камеру 13 и выходное отверстие 19 клапана 10 в атмосферу, так как шарик 14 клапана под действием собственного веса находится на гильзе-поплавке 15, упирающейся в заглушку 16. При осуществлении спуска груза гидрораспределитель 22 устанавливают в положение спуска, насос отключается и рабочая жидкость под действием поднятого рабочего органа с грузом или,без груза вытесняется из поршневой полости 7 гидроцилиндра 1 через дроссель 21, гидрораспределитель 22 и фильтр 25 на слив по линии 27 слива в масляный бак 24. Воздушная смесь вновь через клапан 10 свободно...

Устройство для проведения динамических испытаний гидравлических узлов

Загрузка...

Номер патента: 1681069

Опубликовано: 30.09.1991

Авторы: Дрозд, Зимин, Попов

МПК: F15B 19/00

Метки: гидравлических, динамических, испытаний, проведения, узлов

...достоверности результатов испытаний путем обеспечения плавного бесступенчатого регулирования амплитуды колебаний расхода. В устройстве по крайней мере в одной паре пульсаторов приводные валы соединены между собой коническим дифференциальным механизмом, при этом приводные валы пульсаторов соединены с центральными колесами дифференциала, а водило дифференциального механизма установлено с возможностью регулируемого перемещения относительно неподвижного корпуса через червячный редуктор. 2 ил,При повышении частоты колебаний, подаваемых на вход (при постоянной амплитуде), - растет амплитуда на выходе иэ устройства. При определенной частоте эта амплитуда приближается к предельному значению. В этот момент включается электродвигатель...

Устройство для определения герметичности гидроцилиндра

Загрузка...

Номер патента: 1681070

Опубликовано: 30.09.1991

Авторы: Капитонов, Марочкин, Присс

МПК: F15B 19/00

Метки: герметичности, гидроцилиндра

...15 гидроцилиндра 5, а штоковая полость 16 контрольного гидро- цилиндра содержит цилиндрический стакан 17, установленный на внутреннем корпусе с возможностью возвратно-поступательного перемещения, на верхнем торце которого жестко закреплен перевернутый вверх дном стакан 18 большего диаметра, подпружиненный относит;-льнэ дна наружногокорпуса.В бОкОВОЙ с(енке наружнОго корпуса выполнен сквозной продо(1 ьный паз 19, в котором расположен с возможностью всзвратно-поступательного перемещения .-ереключающий рычаг 20, один конец которого жестко закреплен на стакане бог ьшего диаметра, а другой выведен наружу и оазмещен с возможность,о контакта в процессе перемещен 1 я с микропереключатег ями, закрепленными нв боковой стенке ьрамы....

Инерционный пульсатор

Загрузка...

Номер патента: 1681071

Опубликовано: 30.09.1991

Авторы: Прокопенко, Теребенин, Угаров

МПК: F15B 21/12

Метки: инерционный, пульсатор

...цилиндрическийплунжер 9 охватывает вторую ступень 10штока 7 и выполнен в виде кольцевого выступа на торце приводной массы 4 междуней и приводной массой ,3. Наружный диаметр плунжера 9 равен внутреннему диаметру большей ступени осевой проточки 6приводной массы 3, В приводной массе 4выполнена сквозная осевая расточка 11, соосная с плунжером 9, а которой расположена с воэможностью осевого перемещенияступень 10 штока,Пульсатор работает следующим образом,При включении электромагнитного привода 2 приводные массы 3 и 4 под воздействием манитного поля движутся навстречудруг другу. Плунжер 9 входи в ступенчатуюосевую проточку 6, образуя в ней замкнутую 20 25 30 35 40 полость, ограниченную внутренней поверхностью проточки 6, торцовой...

Регулятор гидросистемы управления сельскохозяйственными орудиями

Загрузка...

Номер патента: 1681748

Опубликовано: 07.10.1991

Автор: Янулявичюс

МПК: F15B 11/02

Метки: гидросистемы, орудиями, регулятор, сельскохозяйственными

...52 управления перепускного клапана, и,гидроципиндр 53 для управления навесным механизмом трактора. При этом гидронасос 49 соединен всасывающей магистралью 54 с баем 48, а нагнетательной магистралью 55 г регулятором и распределителем С гнп 52 уп.равления распределителя соединен магистралью 56 с каналом 15 уп 1 равления регулятора, Гидроцилиндр 53 подсоединен к регулятору, т,е, штоковая (подьема) полость 57 магистралью 58 соединена с магистральным каналом 6 регулятора, а поршневая полость 59 магистралью 60 соединена с магистральным каналом 9 регулятора, Канал 18 слива регулятора и полость 61 распределителя соединены магистралью 62 с баком 48 через фильтр 63,Кроме того, гидросистема трактора может содержать гидроаккумулятор 64 с подвижным...

Электрогидравлический усилитель

Загрузка...

Номер патента: 1682637

Опубликовано: 07.10.1991

Авторы: Болдырев, Дворецкий, Леладзе, Никонов, Чупраков

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...гидравлический мост, образованный этими сопротивлениями, находится в равновесии, и расход в каналах 26 и 27 отсутствует.Рабочая жидкость, находящаяся в камере 4 под давлением слива, а также находящаяся в камере 3 под давлением напора, не попадает внутрь электромеханического преобразователя 1 благодаря наличию герметизирующего узла на каждой из заслонок 9 и 10. Втулки 19 и 20, выполненные из эластичного материала, охватывают заслонки 9 и 10 и дополнительно прижимаются к цилиндрической части заслонки давлением в камерах 3 и 4. При отсутствии давления герметизации заслонок обеспечивается эа счет предварительного натяга эластичных втулок 19 и 20 и поджатия гильзами 23 и 24. Для предотвращения выдавливания эластичных втулок 19 и 20...
