Номер патента: 1236206

Опубликовано: 07.06.1986

Авторы: Жданович, Синкевич

МПК: F15B 11/02

Метки: гидравлический, зажимного, привод, устройства

...клапан 8 управляющего каскада, в пружинной полости 9 которого размещена пружина 10. Четырехлинейный рас 15 пределитель 11 соединен выходной гидуолинией 12 с полостью 13 зажима, выходной гидролинией 14 - с полостью 15 отвода гидроцилиндра 1, входной гидролинией 16 - со сливом, а входной гидролинией 17 через клапан 2 - с источником рабочей жидкое- р 0 ти (не изображен), при этом полость 15 соединена с полостью 9.Гидравлический привод зажимного устройства работает следующим образом.При включении распределителя 11 в позицию, изображенную на чертеже, рабочая жидкость через полость 5 редукцион ного клапана 2 и по гидролинии 17 поступает на вход распределителя 1 и далее по гидро- линии 12 в полость 13 гидроцилиндра 1. Одновременно рабочая...

Номер патента: 1236207

Опубликовано: 07.06.1986

Автор: Савин

МПК: F15B 11/04

Метки: гидропривод

...и 3 гидроцилиндра 1, а линии7 и 8 - с источником 9 давления и сливом 10,тормозной распределитель 11, запорный клапан 12 и регулятор 13 скорости, причем тормозной распределитель 11 выполнен трехлинейным, первая линия 14 которого сообщенасо сливом 10, вторая линия 15 -- со штоковой полостью 2 гидроцилиндра 1, а третьялиния 16 - с входом 17 запорного клапана12 и далее через него - с источником 9 давления. Вход 17 запорного клапана 12 дополнительно связан со штоковой полостью 2 гидроцилиндра 1 через пятую линию 18 распределителя 4 и регулятор 13 скорости, 25параллельно которому установлен обратныйклапан 19,Гидропривод по фиг. 2 отличается от схемы гидропривода по фиг. 1 тем, что вход17 запорного клапана 12 связан с пятойлинией 18...

Номер патента: 1236208

Опубликовано: 07.06.1986

Авторы: Галкин, Иванов, Лобанов, Немировский, Пересунько

МПК: F15B 11/12, F15B 11/22

Метки: гидропривод, гидротехнического, затвора

...18 и 3 1, командные золотники 15 и 28 находятся в определенном положении, при этом в редукторах 19 и 32 происходит обкатка зубьев колес и червяков. При изменении скорости затвора 8 цо отношению к заданной червяки редукторов 19 и 32 перемещаются вдоль продольных осей, изменяя положение командных золотников 15 и 28. Если скорость затвора 8 станет меньше заданной, скорости врагцения колес редукторов 9 и 32 также уменьшатся и червяки переместятся на прикрытие золотников 15 и 28. Гсли скорость, затвора 8 увеличится по отношению к заданной, соответственно увеличится число оборотов и колес:.ервячцых редукторов 19 и 32, которые переместят червяки на открытие золотников 15 и 28. Скорость затвора 8 понизится.При прохождении...

Номер патента: 1236209

Опубликовано: 07.06.1986

Авторы: Байкалов, Добровольский, Соломко

МПК: F03B 3/02, F15B 15/12

Метки: гидродвигатель, неполноповоротный

...к( митетаделам изобре гений и открв.Москва, Ж - 35, Рау(некая наП Патент, г. Ун(город. ул. Г Оррскто) ., Рснетио,(пискС:СГРгийб., д. 4,5роектная, 4 сдактор Г. Гр;ггнллоакнз 300838ВНИИ13035,Филиал ПП 1Изобретение относится к неполноповоротным гидродвигателям и может быть исполь( вано в устройствах, к которым предьявняются требования высокой плавности пере., ещения рабочего органа и повторяемости . го траектории при низких угловых скооостях.Целью изобретения является уменьшение осевых габаритов гидродвигателя при одновременном сохранении крутяпего момента.На фиг. 1 и-браже): гидродвигатель, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1.Неполноповоротный гидродвигатель содержит корпус 1 с неподвижными перегородками 2, втулку...

Номер патента: 1236210

Опубликовано: 07.06.1986

Авторы: Васильченко, Коротков, Тарнопольский

МПК: F15B 15/22

Метки: гидравлический, сервомеханизм

...О Гидравлический сервомеханизм содержит цилиндрический корпус 1, в который с образованием тормозных 2 и 3 и рабочих 4 и 5 полостей установлен поршень 6 со штоком 7 и тормозными втулками 8 и 9 с дрос селирующими канавками 1 О и 11 переменного сечения. Тормозные 2 и 3 и рабочие 4 и 5 полости сообщены каналами 12 - 15 с камерами 16 - 19 управления перепускного устройства в виде, например, тормозного золотника 20, В камерах 1 6 и 19 управления установлены центрирующие пружины 21 и 22. Каналы 12 и 13, 14 и 15 сообщены между собой через обратные клапаны 23 и 24 соответственно; Площади камер 16 - 19, управления, а также характеристики пружин 2 Б 21 и 22 выбираются иэ условия гидростатической уравновешенности золотника.Перепускное...

Номер патента: 1236211

Опубликовано: 07.06.1986

Авторы: Акилов, Галушка, Евтухов, Пузько, Токарь, Троценко

МПК: F15B 21/12

Метки: гидровибратор

...6 с обратным клапаном 7 с пружиной 8, и4 ( распределительные кацалы 9 и 10, и исполнительный механизм це обозначен), выполненный в виде гидроцилиндра 11 с поршнем 12, образующим полости 13 и 14, напорную 15 и сливную 16 магистрали.Полость 4 слива гидромотора 2 сообщена каналом 17, в котором установлен регулируемый дроссель 18, с магистралью 16 слива и через осевую расточку 6, нагцетательные каналы 19 и 20 и канал 9 с полостями 13 и 14 гидроцилиндра 11. Рабочие полости 13 и 14 сообщены со сливной ма- - гистралью 16 сливными каналами 21 и 22 через осевую расточку 23 и канал 10 ротора 5.Гидромотор выполнен в виде неподвижного направляющего диска 24 с наклоццы Г ми отверстиями 25 и лопастного диска 26.Осевая расточка 6 соединена с полостью...

Номер патента: 1236212

Опубликовано: 07.06.1986

Авторы: Виноградова, Карсавин, Николайцева, Рудыко

МПК: F15B 21/12

Метки: гидравлический, пульсатор

...на пружинах между втулкой и седлом с образованием регулируемого зазорас последним. Для работы устройства необходимо поддерживать условие при котором Р, ) Р.) Р постоянно сохраняется в то время как давление Р, изменяется от Ру -- Р,до Р Р, где Р )Р: ; Р - рабочее давление; Р.командное давление; Р -- низкое давление: Р.,управляющее давление; Р,я - атмосферное давление.Устройство работает следующим образом.Рабочее давление из магистрали 12 черезклапан 23 и дроссель 20 нагружает полость 19 клапана 15. Полость 18 нагружается командным давлением через лроссель 21, который пропускает только заданный расход, величина которого определяет начальные параметры частоты и амплитуды рабочего давления в магистрали 12. Так как давление Рм)Р. на клапан...

Номер патента: 1237431

Опубликовано: 15.06.1986

Авторы: Безносиков, Черницын

МПК: B27L 1/00, F15B 11/20

Метки: деревьев, поваленных, срезания, сучьев

...402, а другим - на подвижной раме 13приспособления для натяжения каната.Устройство работает следующимобразом.При раскрытии нижнего рычагазахвата 2 жидкость поступает в штоковую полость 5 гидроцилиндра 3 и через обратный клапан 6 в бесштоковую .полость 7 гидроцилиндра 4, В концераскрытия захвата 2 давление достигает максимальной величины и гидроцилиндр 4 развивает усилие, необходимое для натяжения каната 15, Приэтом подвижная рама 13 с блоком 14перемещается в направляющих 12, натягивая канат 15. Вытесненная из штоковой полости 9 гидроцилиндра 4жидкость через обратный клапан Опоступает на сливПри нейтральном положении золотника, управляющего подачей жидкостик гидроцилиндрам 3 и 4, обратныйклапан 6 и предохранительный клапан8 запирают...

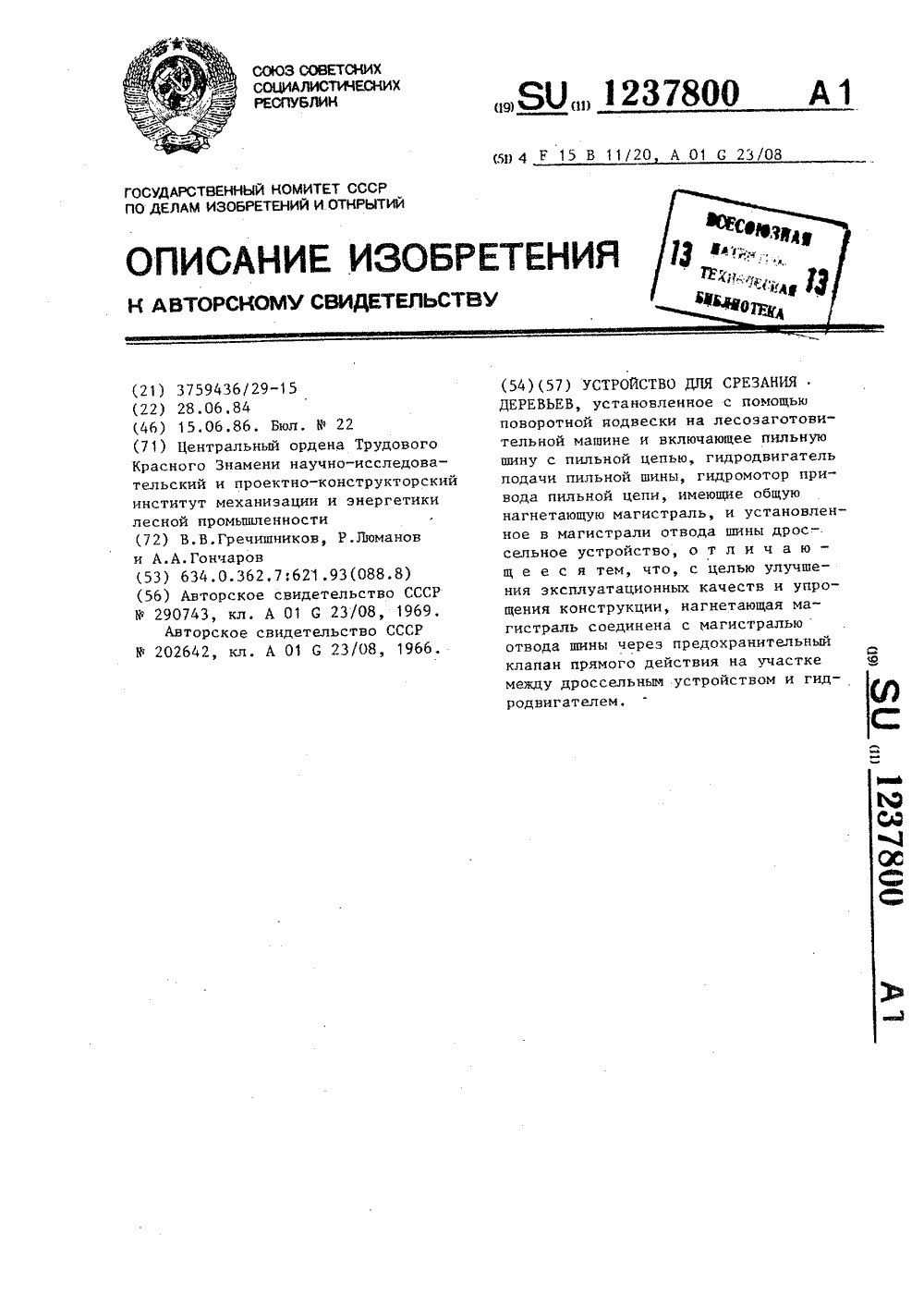

Номер патента: 1237800

Опубликовано: 15.06.1986

Авторы: Гончаров, Гречишников, Люманов

МПК: A01G 23/08, F15B 11/20

Метки: деревьев, срезания

...ограничения усилия надвигания пильной шины 4, т.е. для уменьшения нагрузки гидромотора 1 нагнетающая магистраль 8 гидромотора 1 и гидро- двигателя 3 соединена с магистралью 9 отвода пильной шины 4 через гидрокпапан прямого действия 11 (подпружиненный обратный клапан) При наличии дросселя 10 в магистрали 9 гидроклапан прямого действия 11 под-, 5 10 15 20 25 30 Зг 40 45 50 55 держивает постоянный перепад,давлений в противоположных полостях гидродвигателя 3 пильной шины 4.Величина перепада давлений регулируется силой пружины клапана.С увеличением давления в нагнетаюшей магистрали 8 (нагрузки гидромотора 1) рабочая жидкость, преодолевая сопротивление пружины клапана 11 н давления на его выходе, переливается в магистраль 9 и создает...

Номер патента: 1237801

Опубликовано: 15.06.1986

Автор: Дадашев

МПК: F15B 15/24

Метки: самореверсирующийся, сервоцилиндр

...проходной втулки 11 с запорными элементами 12 и 13, расположенными на ее торцах (не обозначены), причем корпус 8 со втулкой 11 установлены соосно,штоку 5 с воэможностью поочередного соединения поршневой полости 6 со штоковой полостью 7 и каналом отвода рабочей среды, выполненным в полости 14 штока 5, Для соединения поршневой полости 6 с полостью 14 в корпусе 8 выполнен канал 15, а для соединения ее с штоковой полостью 7 в втулке 11 выполнены окна 16, Корпус распределительного устройства связан шарнирно с поршнем 4. При этом шайба 17, связанная с корпусом 8, имеет сферическую поверхность 18, а кольцо 19, связанное с поршнем 4, имеет коническую поверхность 20. Между опорными поверхностями шарнира 18 и 20 установлена прокладка 21 из...

Номер патента: 1239421

Опубликовано: 23.06.1986

Автор: Модерау

МПК: F15B 15/00, F15B 9/03

Метки: привод, электрогидравлический

...8 полярности, и разрядное устройство, включающее модуляторы 9 .и 10, высоковольтные трансформаторы 11 и 12, электроды 13 и 14, размещенные в полости 2, и электроды 15и 16, размещенные в полости 3. Приэтом низкочастотный выход анализатора 7 через формирователь 17 сигналовнизкой частоты и усилитель 18 низкойчастоты соединен с электромеханическим преобразователем 5, а высокочастотный выход анализатора 7 черезформирователь 19 сигналов высокойчастоты и усилитель 20 высокой частоты соединен с дискриминатором 8, одинвыход которого через модулятор 9 итрансформатор 11 соединен с электродами 13 и 14, а другой выход черезмодулятор 10 и трансформатор 12с электродами 15 и 16. Распределитель 4 связан с источником 21 диэлектрической рабочей...

Номер патента: 1239422

Опубликовано: 23.06.1986

Авторы: Богуш, Козловский, Михалькевич, Михненок

МПК: F15B 11/04

Метки: гидравлическая

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 1Изобретение относится к системам стабилизации работы гидроприводови может быть использовано в гидрофицированных машинах.Цель изобретения - повышение Вибро устойчивости.На чертеже представлена схема предложенного устройства.Гидравлическая система содержит исполнительный гидродвигатель 1 с по лостью 2, соединенной с напорной гидролинией 3, и полостью 4, соединенной со сливной гидролинией 5, в которой установлен дроссель.6, стабилизирую" щее устройство 7 с гидроаккумулято ром 8, соединенное через дроссель 9 со сливной гидролинией 5 до дросселя 6,...

Номер патента: 1239423

Опубликовано: 23.06.1986

Авторы: Зехцер, Молчановский, Тростановский, Хесин, Явор

МПК: B23Q 5/06, F15B 13/02

Метки: гидравлический, привод

...отверстия 12втулки 9 находятся в зоне соответствующих радиальных отверстий 17 пробки 15, Поводком 14 осуществляетсяугловое смещение втулки 9 относительно втулки 7.Так как пробка 15 вращается с постоянной частотой, то расход черезпрерыватель 5 потока представляетсобой П-образные импульсы с частотой.40К иГц,где К - число радиальных отверстий 10по окружности втулки 7;п - частота вращения пробки 15,45об/мин,Ширина импульса зависит от взаимного расположения радиальных отверстий 10 и 12 втулок 7 и 9 и характеризуется скважностью50Л,Тгде- длительность импульсов расхода;Т - период импульсов расхода.Скважность импульсов расхода максимальна, когда радиальные отверстия 10 и 12 втулок 7 и 9 совпадаютРегулятор 19 давления поддерживает в...

Номер патента: 1239424

Опубликовано: 23.06.1986

Автор: Мартенс

МПК: F15B 15/16

Метки: пневмоцилиндр, телескопический

...на центральном штоке 7,замкнутую камеру 18, образованнуюоболочкой 17, обратный клапан 19,установленный в линии связи камеры 18с источником сжатого воздуха.Телескопический пневмоцилиндр работает следующим образом.Предварительно камеру 18 сообщаютчерез клапан 19 с источником сжатоговоздуха, чем обеспечивают в ней необходимое начальное избыточное давлениеПри подаче сжатого воздуха измагистрали через штуцер 10 и сообщении штуцера 11 с атмосферой происходит выдвижение штоков 5 - 7 в рабочее положение. При этом радиальныеотверстия 13 и 14 сообщаются с каме рой 18 и сжатый воздух из камер 9обратного хода поршней 3 и 4 поступает в камеру 18, обеспечивая подпорв камерах 9 обратного хода и торможение штоков в конце хода.1 О Таким образом, в...

Номер патента: 1240952

Опубликовано: 30.06.1986

Авторы: Глушков, Фомин, Щелконогов

МПК: F04B 15/02, F15B 11/22

Метки: бетононасоса, гидропривод

...35, 36 и 37.Насос работает следующим образом.Насос 1, подавая жидкость по напорной гидролинии 3 через распределители 6 и 7 в поршневую полость 34 гидроцилиндра 9, перемещает вправо поршень 30 и связанный с ним штоком 32 бетонотранспортный поршень (не показан) при такте нагнетания.Из штоковой полости 35 гидроцилиндра 9 жидкость по гидролинии 3 поступает в штоковую полость гидроцилиндра 8 и при сливе жидкости из поршневой полости этого гидроцилиндра по гидролинии 4 через распределители 6 и 7 в бак 2, перемещает влево поршень гидроцилиндра 8 и связанный с ним штоком бетонотранспортный поршень при такте всасывания.По окончании такта нагнетания при недостатке жидкости в закороченных штоковых полостях 35 и 36 первым сработает электрический...

Номер патента: 1240959

Опубликовано: 30.06.1986

Авторы: Кобзев, Световой

МПК: F15B 3/00

Метки: давления, пневмогидравлический

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. СлободяникЗа каз 3470/30 Изобретение относится к машиностроению и может быть использовано в качестве привода зажимных устройств,Целью изобретения является упрощение управлением преобразователя и повышение его производительности. На чертеже представлен пневмогидравлический преобразователь давления.Пневмогидравлический преобразователь давления содержит корпус 1 с перегородками 2 и 3 и крышками 4 и 5. На корпусе 1 установлен бак 6. Перегородки 2 и 3 образуют в корпусе 1 пневмокамеры 7 и 8 и гидрокамеры 9 и О. В пневмокамерах 7 и 8 установлены приводные поршни 11 и 12 с плунжерами 13 и 14...

Номер патента: 1240960

Опубликовано: 30.06.1986

Авторы: Залькинд, Копылов, Левин, Ломихин, Смирнов, Сусло, Шуршин

МПК: B60P 7/12, F15B 11/20

Метки: гидропривод, лесозаготовительной

...при нейтральном положении распределителя 7 включаютверхнюю секцию гидрораспределителя 6. Избака насосом 8 через гидрозамок 10 жидкость подается в поршневую полость гидроцилиндра 1. Зажимные рычаги 2 закрываются,При трелевке оба гидрораспределителянаходятся в нейтральном положении. Гидрозамок 10 запирает поршневую полостьгидроцилиндра 1, обеспечивая надежное удер 5 10 15 20 25 30 35 40 жанне пачки 17 совместно с ножевым упором 18. При трелевке Плавающее положение коника достигается за счет соединения полостей гидроцилиндра 4 со сливом. При этом насос 8 подает жидкость из гидробака через распределитель 6, линию 11, обратный клапан 14, распределитель 7 на слив.На погрузочной площадке после раскрытия зажимных рычагов распределитель 6...

Номер патента: 1240961

Опубликовано: 30.06.1986

Авторы: Бушуев, Кучеренко

МПК: F15B 11/22

Метки: делитель, потока

...работает следующим образом.Поток жидкости от постороннего источника (не показан) поступает в канал 2 подвода и через осесимметричные каналы 10 и 11, дроссели 18 и 19, регулируемые дроссели 16 и 17 между торцами 12, 13 и стенками 14, 15 подается через каналы 3 и 4 отвода потребителям, разделенный на две части с соотношением расходов, определяемым площадями проходных сечений и гидравлическими характеристиками дросселей 18 и 19. Делительный золотник 9 будет находиться в равновесном состоянии, а делитель будет поддерживать заданное соотношение расходов текущей среды через каналы 3 и 4 отвода при неизменных давлениях в каналах 3, 4 отвода и одинаковых 5 10 15 20 25 30 35 40 45 давлениях после дросселей 18 и 19. Изменение давлений в...

Номер патента: 1240962

Опубликовано: 30.06.1986

Авторы: Исупов, Коробочкин, Левит

МПК: B23Q 5/06, F15B 15/02

Метки: гидроцилиндр

...образом.При подаче рабочей жидкости под давлением Р в корпус 4 следящего золотника 3, находящегося в крайнем правом (на чертеже) положении, каретка 2 получит движение вправо - на копир 5, так как рабочая жидкость начнет поступать в рабочую полость 17 гидроцилиндра и сливаться из рабочей полости 16. Движение будет осуществляться до положения каретки 2, указанном на чертеже. Перемещение элементом 8 привода стола 1 задающей подачи по направляющим 6 приведет к изменению положения золотника 3 относительно корпуса 4 под действием криволинейного участка профиля копира 5, открытию соответствующих щелей и осуществлению следящей подачи каретки45 50 55 5 О 15 20 25 30 35 40 2 так, что обрабатывающий инструмент (не показан), закрепленный на...

Номер патента: 1240963

Опубликовано: 30.06.1986

Авторы: Попов, Талай-Леванчук

МПК: F15B 15/06

Метки: силовой, цилиндр

...пазы, взаимодействующие с осью с возможностью взаимного противоположного перемещения относительно последней.1240963 10 Риг. г Составитель Г. КоноваловаТехред И. Верес Корректор Л. ПилипенкоТираж б 0 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП Патент, г Ужгород, ул, Проектная, 4 Редактор Н. СлободяникЗаказ 3470/30 Изобретение относится к машиностроению и может быть использовано в качестве привода для получения одновременного возвратно-поступательного и вращательного перемещения.Целью изобретения является расширение функциональных возможностей цилиндра.На фиг. 1 представлен силовой цилиндр; на фиг. 2 - то же..Силовой цилиндр содержит опору 1 с...

Номер патента: 1240964

Опубликовано: 30.06.1986

Авторы: Есюнин, Клюев, Ларионов

МПК: F15B 15/14

Метки: гидравлический, привод, силовой

...и крышках.1240964 18 Ю 2 Ю 12 9 1 1 ц 7 Составитель Г. КоноваловаТехред И. Верес Корректор Л. ПилипенкоТираж 6 0 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. СлободяникЗаказ 3470/30 Изобретение относится к машиностроению и может быть использовано в качестве привода возвратно-поступательного перемещения.Целью изобретения является повышение надежности привода,На фиг. 1 представлен силовой гидравлический привод в начале хода, на фиг. 2 - то же, в конце хода. Силовой гидравлиЧеский привод содержит цилиндры 1, 2 и 3, в которых с образованием поршневых и штоковых полостей 4, 5, 6 и 7, 8, 9 соответственно...

Номер патента: 1240965

Опубликовано: 30.06.1986

Авторы: Кузьмин, Сергеева, Синицкий, Шалахман

МПК: F15B 15/18

Метки: лопастный, неполноповоротный, сервопривод

...ва, Ж - 35, Р Патент, г. Уыскин Корре Поди итета СС ытии аб д ПроекьМре ктор М, Максимишисное Редактор Н Заказ 3470/ лободяник ВНИИПИпо дел113035, Мослиал ППП и и откр аушская н жгород, ул. ная Изобретение относится к машиностроению, в частности к исполнительным механизмам гидросистем, и может быть использовано в приводах запорной трубопроводной арматуры поворотного действия. Целью изобретения является повышение надежности,На фиг, 1 представлен лопастный неполноповоротный сервопривод, продольный разрез; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - принципиальная схема лопастного неполноповоротного сервопривода.Лопастный неполноповоротный сервопривод содержит корпус 1, разъемный в плоскости, перпендикулярной оси выходного вала 2,...

Номер патента: 1240966

Опубликовано: 30.06.1986

Автор: Мануйлов

МПК: F15B 21/04

Метки: гидропривод

...с баком 7 через дроссель 8, а сливная 5 содержит дроссель 9, гидроуправляемый распределитель 1 О, правая полость 11 гидроуправления которого соединена с гидролинией 5 до дросселя 9, одна из левых - полость 12, соединена с гидролинией 5 после дросселя 9, а вторая полость 13 - с дренажной гидролинией 6 до дросселя 8, насос 14 подпитки, сообщенный через гидроуправляемый распреде литель 10 с гидролинией 5 до дросселя 9 или с баком 7 через перепускной клапан 15 и теплообменник 16, причем гидродвигатель 3 сообщен через гидроуправляемый распределитель 10 с баком 7 через перепускной клапан 15 и теплообменник 16.25Гидропривод работает следующим образом.При низкой температуре рабочей жидкости на дросселе 9 образуется повышенный перепад давления,...

Номер патента: 1240967

Опубликовано: 30.06.1986

Авторы: Кокарев, Наумов, Пустыльников

МПК: F15B 21/12

Метки: вибрационная, гидравлическая

...Ужгород, ул. Проектная, 4Изобретение относится к технике создания механических колебаний и может быть использовано для обработки резанием с вибрациями деталей из труднообрабатываемых материалов.Целью изобретения является снижение мощности привода генератора.На чертеже схематично представлена гидравлическая вибрационная установка. Установка содержит исполнительный механизм 1, полости которого выполнены в виде упругих элементов 2 и 3, генератор (не обозначен), выполненный в виде шестеренных насосов 4 и 5, шестерни 6, 7 и 8, 9 которых образуют с корпусами насосов 4 и 5 всасывающие полости 10, 11 и нагнетательные полости 12, 13. Шестерни 6, 7, 8 и 9 имеют секторы зубьев 14 с каналами и секторы зубьев 15 без каналов. Полости 10, 11 насосов 4,...

Номер патента: 1242654

Опубликовано: 07.07.1986

Авторы: Коробкин, Луцков, Плахотник

МПК: F15B 1/10

Метки: аккумулятор, гидропневматический

...- повышение эффективности работы путем обеспечения стабильности характеристик аккумулятора за счет полного слива жидкости формированием направленнойСимметричной центральной деформации диафрагмы. На чертеже представлен предлагаемыйаккумулятор, разрез. Гидропневматический аккумулятор содержит корпус 1, упругую диафрагму 2, гидравлическую 3 и пневматическую 4 полости, штуцер 5 для подвода жидкости и клапан 1 не обозначен), выполненный в виде седла 6 и запорного элемента 7 со сквозным осевым каналом 8 и дросселирующими радиальными каналами 9. Запорный элемент 7 связан пружиной 10 с перегородкой 11, закрепленной на штуцере 5 при помощи гайки 12. В перегородке 11 выполнен канал 13 для прохода жидкости. Седло 6 установлено соосно штуцеру 5,...

Номер патента: 1242655

Опубликовано: 07.07.1986

Авторы: Коршунов, Попов, Рекунов, Рупп, Федоров

МПК: F15B 11/08

Метки: гидропривод

...ей полость 24 - с первым выходом 19.Подпружиненный золотник 26 может бытьвыполнен за одно целое с толкателем 8, ав промежуточной пружинной полости 13 выполнена перегородка 27, служащая упоромдля нлунжера О,Отверстия 28 и 29 в корпусе 6 связаныс гидрораспределителем 3 гидролиниями 30и 31, а отверстия 32 и 33 - с гидроцилиндром 4 гидролиниями 34 и 35.Канал 36 сообщает между собой отверстия 28 и 32, канал 37 - отверстие 28 и полость 11, канал 38 -- канал 36 с полостьк 24,канал 39 . - полость 13 с отверстием 29,канал 40 -- расточку 14 с полостью 23. Частичное перекрытие канала 22 осу 1 цествляется проточкой 41, взаимодействующей с расточкой 42, а в варианте конструкции,10 15 20 25 30 35 40 45 50 55 представленном на фиг. 4, --...

Номер патента: 1242656

Опубликовано: 07.07.1986

Авторы: Карсаков, Лапынин, Строков

МПК: F15B 11/10

Метки: гидравлическая

...1 и 2, подключенной к регулятору давлЕния, выполненному в виде мультипликатора 5 давления и гидроуправляемого перепускного клапана 6, причем замкнутая камера 4 непосредстгенцо соединена с полостью 7 низкого давления мультипликатора 5, через перецускцой клапан 6 - с источником 8 давления рабочсй жидкости. а через обратный клапан 9 - с баком О, полость 11 высокого давления мультипликатора 5 и полость 12 управления перецускного клапана 6 соединены с источником Я. При этом обратный клапан 9 выполнен гидроуправляемым и его полость 13 управления связана с источником 8. Полость 12 выполнена в гидроцилиндре 4 управле ия, ца штоке 15 25 которого установлен копир 16, взаимодействующий с пружиной 17 клапана 6.Источник 8 давления рабочеи жидкости...

Номер патента: 1242657

Опубликовано: 07.07.1986

Автор: Туркин

МПК: A01G 23/08, F15B 11/20

Метки: гидропривод, лесозаготовительной

...схема гидро- привода.Гидропривод содержит источник 1 давле-ния, гидродвигатель 2 протаскивания с полостями 3 и 4 соответственно протаскивания и возврата, гидродвигатель 5 прижима с полостями 6 и 7 соответственно прижима и разжима.Гидродвигатель 2 протаскивания связан с источником 1 давления и сливом 8 через распределитель 9 протаскивания, а гидро- двигатель 5 прижима связан с источником 1 давления и сливом 8 через распределитель 10 прижима, причем полости 3 и 4 гидро- двигателя 2 связаны с полостями 6 и 7 гидродв 5 гателя 5 через согласующее устройство 11, имеющее распределители 12 и 13.Распределители 12 и 13 подключены параллельно к полости 4 возврата гидродвигателя 2 протаскивания, причем полость 4 2 подключена к...

Номер патента: 1242658

Опубликовано: 07.07.1986

Авторы: Кононенко, Шевцов

МПК: F15B 15/14

Метки: силовой, цилиндр

...и открытий 3036, Москва, Ж в -36, Раушская наб., д. 4/5 Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению, в частности к исполнительным механизмам гидросистем, и может быть использовано н приводах запорной трубопроводной арматуры.1(ель изобретения - повышение весогабаритных характеристик цилиндра.На чертеже представлен силовой цилиндр., продольный разрез.Силовой цилиндр содержит корпус 1 с крышками 2 и 3, в котором с образованием г 1 рабочей полости 4 установлен поршень 5, кинематически связанный с полым штоком 6 посредством двуплечих рычагов 7. В штоке 6 выполнены радиальные пазы 8. На крышке 2 жестко закреплена заглушка 9 с радиальными отверстиями О, располо)кенная в полости 1 нтока 6. В 11 утренние...

Номер патента: 1244380

Опубликовано: 15.07.1986

Авторы: Головченко, Горохова, Матвеев, Матвеева

МПК: F04B 51/00, F15B 21/12

Метки: автомат, гидронагружения

...давления и слива. Внутри клапана 17 находится неподвижный относительно клапана 19 второго каскада полый ступенчатый плунжер 20, образующий с клапаном 17 полость 21. Причем расточка клапана 17, образующая полость 21, имеет площадь поперечного сечения больше, чем площадь, ограниченная острой кромкой выступа 18, что обеспечивает подъемную силу, уравновешенную при закрытом клапане 1 пружиной 22. Меньшая ступень плунжера 20 проходит со значительным зазором через выступ 18 клапана 17.Толкатель 12 свободным концом проходит по оси клапана 19 и плунжера 20 и взаимодействует с клапаном 11. На толкателе выполнена лыска 23 по длине его прохождения через плунжер 20. Нагружающая полость 24 связана через дроссель 25 с каналом 3, а канал 26 - со...
