Номер патента: 1267063

Опубликовано: 30.10.1986

Автор: Головченко

МПК: F15B 3/00

Метки: пневмогидравлический, усилитель

...и 10, а окна 5, 6 ко входам каналов 7 и 8.В корпусе 1 выполнены сливные отверстия 23 и 24, к соплам 19 и 20 подаетсявоздух под давлением через дроссели 25и 26. Нагнетательные каналы 27 и 28 трубок 9 и 10 и приемные каналы 29 и 30, платы 4, соединенные с окнами 21 и 22, расположены под одинаковыми острыми углами.Пневмогидравлический усилитель работает следующим образом.В исходном положении заслонка 3 находится в среднем положении относительносопл 19 и 20, давления в камерах 17 и 18равны и приемная плата 4 находится наодинаковых расстояниях относительноструйных трубок 9 и 10,При равных зазорах между струйнымитрубками 9, 10 и платой 4 рабочая жидкость, подаваемая через нагнетательные5 10 15 20 25 30 35 40 45 50 каналы 27 и 28, частично...

Номер патента: 1267064

Опубликовано: 30.10.1986

Авторы: Бельчик, Геращенко, Солонская, Солонский, Ходосевич

МПК: F15B 9/03

Метки: гидравлический, привод

...вала и такой полярности, что к базе транзистора 12 прикладывается отрицательный потенциал, транзистор 12 открывается, по обмотке 7 клапана 5, начинает протекать ток, клапан 5 уменьшает поток рабочей жидкости, поступающий на слив, поток жидкости, поступающий к гидромотору 1, возрастает до тех пор, пока частота вращения вала гидромотора 1 не установится на заданном уровне син (фиг. 2). 5 1 О 15 20 25 ЗО 35 40 45 При уменьшении нагрузки частота вращения вала гидромотора 1 увеличивается выше номинальной в(на фиг, 2 от ссв до (е ), следовательно, увеличивается выходной сигнал датчика 2 частоты вращения вала. На выходе элемента 9 сравнения, а следовательно, на входе полупроводникового усилителя 10 появляется сигнал, пропорциональный...

Номер патента: 1267065

Опубликовано: 30.10.1986

Авторы: Бяльский, Васильченко, Добринский, Зильбер, Миргород, Рассохин

МПК: F15B 11/12, F15B 9/03

Метки: привод, электрогидравлический

...между якорными выступами, а каждый последующий пакет с обмоткой смещен на 180 относительно предыдущего вокруг образующей якоря 22. Пластины 20 и 21 с якорными выступами образуют замкнутую магнитную систему с минимальным воздушным зазором. Привод (фиг. 3) снабжен электрическим сравнивающим устройством 28 и датчиком обратной связи, выполненным в виде шагового электромагнита 29, обмотка которого (не показана) включена параллельно между источником постоянного тока и сравнивающим устройством 28, а якорь 30 жестко соединен со штоком 3.Электрогидравлический привод работает следующим образом.При подключении, например, второй справа секции 15 обмотки шагового электромагнита 10 к ней подтягивается ближайший (второй справа) якорный выступ...

Номер патента: 1267066

Опубликовано: 30.10.1986

Авторы: Дятлов, Титков

МПК: F15B 13/02

Метки: гидрораспределитель

...и от крытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к объемному гидроприводу и может быть использовано, например, для управления исполнительными органами сельскохозяйственных, дорожно-строительных и других машин. Цель изобретения - уменьшение износа гидрораспределителя.На фиг. 1 показана конструктивная схема гидрораспределителя; на фиг. 2 - разрез А - А на фиг. 1.Гидрораспределитель содержит корпус 1 с каналами подвода 2, отвода 3, рабочими каналами 4, 5 и каналом управления 6, выполненным в штуцере 7, и установленный с возможностью возвратно-постуг 1 ательного перемещения в корпусе 1 и с образованием торцовой командной полости 8, связанной с каналом...

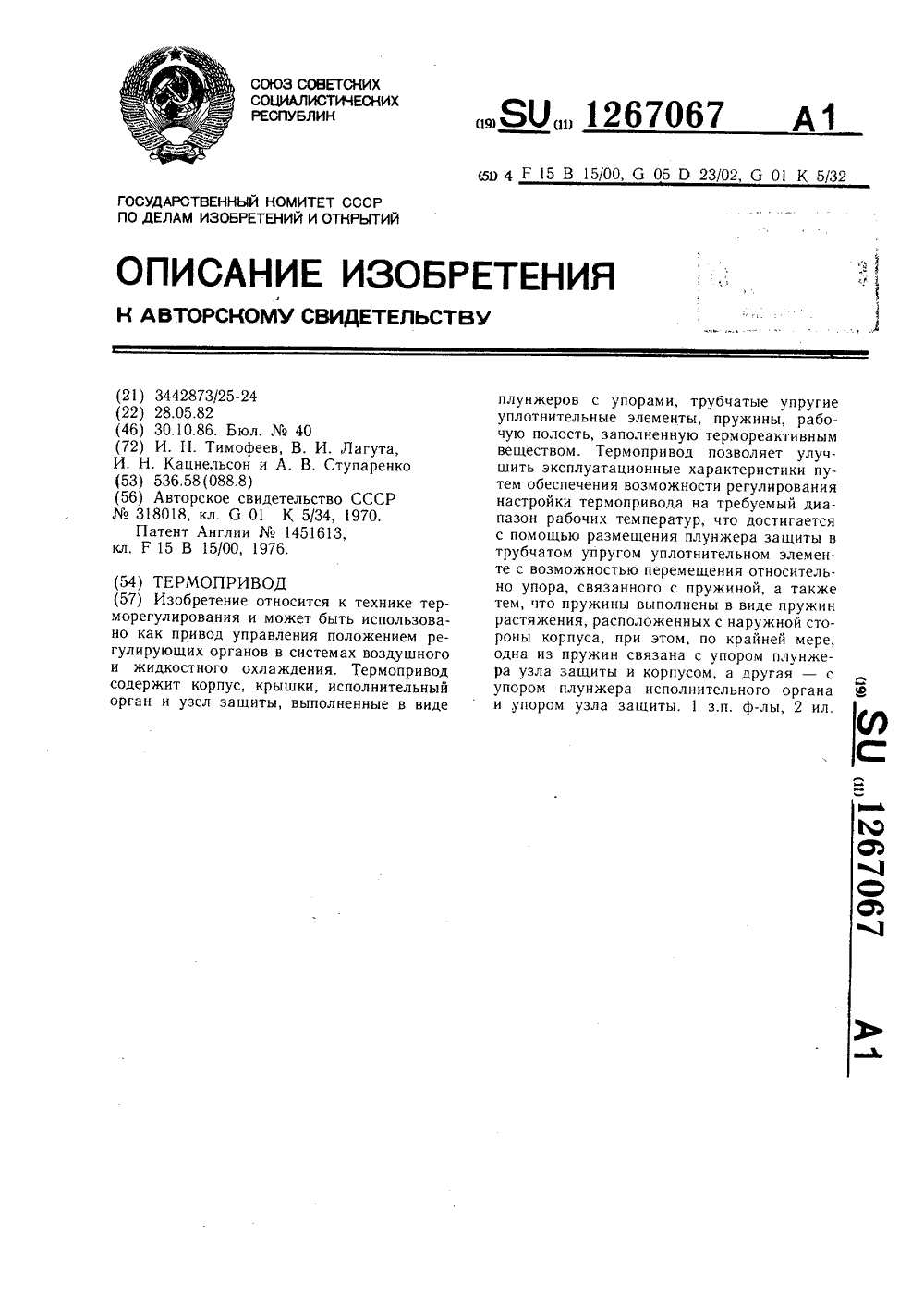

Номер патента: 1267067

Опубликовано: 30.10.1986

Авторы: Кацнельсон, Лагута, Ступаренко, Тимофеев

МПК: F15B 15/00, G01K 5/32, G05D 23/02 ...

Метки: термопривод

...в рабочей полости 12 повышается давление. Трубчатые уплотнительные элементы 9 поджимаются к плунжерам 5 и 6, передавая им давление, которое стремится выдавить плунжеры из рабочей полости 12. Ввиду того, что плунжер 6 дополнительно подпружинен к корпусу 1 пружиной 10, то первым перемещается плунжер 5 с упором 7 исполнительного органа 3, преодолевая усилие от пружины 11 и перемещая регулирующий орган (заслонку, жалюзи, клапан) в системах воздушного или жидкостного охлаждения до положения, обеспечивающего в системе установку требуемой температуры.Для исключения возможности выхода из строя термопривода, когда исполнительный орган застопорен, а температура и давление термореактивного вещества повышается, перемещается плунжер 6 с упором 8 узла...

Номер патента: 1267068

Опубликовано: 30.10.1986

Авторы: Важник, Тимофеев, Хныкин

МПК: F15B 15/22

Метки: перемещения, пневматический, привод, регулируемой, скоростью

...в различных системах управления, например встанкостроении,Целью изобретения является расширениеобласти применения путем обеспечения бесступенчатого регулирования скорости перемещения по заданной программе.На чертеже показана схема пневматического привода.Привод содержит пневматический поршневой исполнительный механизм 1 с поршнем 2 и выходным штоком 3, Полости 4 и 5исполнительного механизма 1 сообщены сканалами управления 6 и 7,Привод также содержит узел регулирования скорости перемещения, выполненный ввиде заполненного жидкостью цилиндра 8с поршнем 9, шток 10 которого соединен свыходным штоком 3. Полости 11 и 12 цилиндра 8 сообщены между собой через гидравлический дроссель. Последний образованперегородкой 13 с отверстием,...

Номер патента: 1267069

Опубликовано: 30.10.1986

Авторы: Абитов, Хакулов

МПК: F15B 15/22

Метки: пневмопривод

...положении относительно штока 3.Пневмопривод работает следующим образом.При поступлении сигнала управления на электромагнит 29 пневмораспределитель 13 переключается, сообщая рабочую полость 5 с источником 14 питания. При этом пневмораспределитель 12 удерживается пружиной 22 в позиции, при которой рабочая полость 4 сообщена через дроссель 15 с атмосферой. Под действием перепада давлений в рабочих полостях 4 и 5 поршень 2 со штоком 3 перемещается вправо по чертежу. Необходимая скорость перемещения штока 3 устанавливается дросселем 15.На определенном участке перемещения штока 3 плунжер 6 входит в цилиндр 8, образуя тормозную камеру 10, объем которой уменьшается при движении штока 3. Давление воздуха в тормозной камере 10 возрастает,...

Номер патента: 1267070

Опубликовано: 30.10.1986

Авторы: Иванов, Лебедев

МПК: F15B 19/00

Метки: гидропривода, диагностирования, состояния, технического

...ПП 1Изобретение относится к технической диагностике гидроприводов и может найти применение при диагностировании гидросистем тракторов, строительных и дорожных машин.Цель изобретения - расширение функциональных возможностей путем одновремен. ного диагностирования исполнительного механизма и распределительной аппаратуры.На фиг. 1 представлен график изменения давления в полостях замкнутого контура гидросистемы; на фиг. 2 - устройство для реализации данного способа диагностирования гидропривода.Гидропривод содержит поршень 1 исполнительного механизма, например гидро- цилиндра 2, нагружатель 3, насос 4, золотниковый распределитель 5, гидролинии 6. Поршень 1 установлен в гидроцилиндре 2 с образованием рабочих полостей 7 и 8....

Номер патента: 1267071

Опубликовано: 30.10.1986

Авторы: Пушкаренко, Франк

МПК: F15B 19/00

Метки: гидравлических, испытаний, стенд, струйных, усилителей

...3 электрические импульсы требуемой частоты поступают на электрогидродинамические преобразователи 6, где преобразуются в импульсы давления жидкости, которые при динамических испытаниях гидравлического струйного усилителя 10, поступают в его входные каналы 12, В статических режимах электрогидродинамические преобразовате ли 6 используются как проточные магистрали. С помощью гидропневмоемкостей 9 задается податливость гидролиний.П = Кроогде К - коэффициент податливости; Ъ первоначальный объем магистрали, Податливость П задается либо путем плавного изменения %О (это осуществляется путем перемещения втулки 15 в патроне 14), либо путем варьирования значений К р (тогда из подвижной втулки 15 вы вин ч ива ется 2болт 18 и в работу включается...

Номер патента: 1267072

Опубликовано: 30.10.1986

Автор: Мануйлов

МПК: F15B 20/00

Метки: гидропривод

...линия 27 управления которого подключена к сливу 3 через переключатель 6.Гидропривод по фиг, 1 работает следующим образом.При включении насоса 1 рабочая жидкость из напорной линии 2 через золотник 8 подается в линию 19 управления переключателя 6, обеспечивая его перемещение в нижнее (по чертежу) положение, что отсоединяет клапан 5 давления от выхода 18 насоса 1. Поток от насоса 1 через напорный клапан 25 подается в напорную линию 2 системы, что обеспечивает установку золотника 12 в правое (по чертежу) положение и установку золотника 8 в верхнем (по чертежу) положении. При разрыве напорной линии 2 давление в линии 9 падает ниже величины минимального рабочего давления в системе, напорный клапан 25 закрывается, а переключатель 6 под...

Номер патента: 1267073

Опубликовано: 30.10.1986

Автор: Дроздовский

МПК: F15B 20/00

Метки: гидравлическая

...32, выполненным заодно с элементом 8.Клапаны 18 - 20 отрегулированы напоследовательное срабатывание при увеличении расхода насоса 1 в гидролинии 17для поддержания давления в пос.педнейбольшим перепада на клапане 9 при егосрабатывании.Гидроаккумулятор 4 предназначен длясоздания давления в гидролинии 16 припереключении распределителя 3, т,е, дляисключения ложных срабатываний клапана 9,Гидравлический привод работает следующим образом. В исходном положении шарик 25 находится справа (фиг. 2) от шариков 26 и 27, распределитель 5 закрыт, клапан 9 открыт.При включении насоса 1 рабочая жидкость через клапаны 9 и 14 сливается в бак 15. Для подачи рабочей жидкости в гидродвигатель 2 переключается распределитель 3 в соответствующую позицию, а рычаг...

Номер патента: 1268109

Опубликовано: 30.10.1986

Автор: Маурис

МПК: F15B 13/02

Метки: гидрораспределитель

...не требуется, клапанные элементы 10 и 11находятся в нейтральной позиции, После поворота рулевого колеса 27 в любом направлении клапанный элемент 11поворачивается относительно клапанного элемента 10. В каждой из рабочихпозиций рабочая жидкость от насоса 30напрявляется в дозатор 6 и затем 09 2в одну из полостей гидромотора 28, аиз другой полости гидромотора 28в сливной бак 31.Клапанные элементы 10 и 11 управляют потоком рабочей жидкости, рас -пределяя ее между насосом 30, гидромотором 28 и сливным баком 31.Предлагаемая конструкция распределителя снижает утечки рабочей жидкости за счет создания барьера давлениямежду распределительными пазами 12и 13, сообщенными с напорной 16 исливной 17 полостями гидрораспределителя.При повороте...

Номер патента: 1268507

Опубликовано: 07.11.1986

Авторы: Байкалов, Васильев, Ковязин, Половинкин

МПК: F15B 11/04

Метки: гидропривод, грузовой, лебедки

...от насоса 1 по напорной магистрали 2 через гидрораспределитель 3 по магистрали 4 через обратный клапан 26 поступает к гидромотору 6, из которого жидкость по магистрали 5 через гидрорасгределитель 3, сливную магистраль 9 и фильтр 10 сливается в бак 11. Одновременно по линии 28 жидкость подводится к гидроцилиндру 27 тормоза грузовой лебедки. Тормоз размыкается. Происходит подъем груза.Когда двухпозиционный гидрораспределитель 7 с электромагнитным управлением занимает правое положение, двухпозиционный гидрораспределитель 13 находится.в левой позиции, поршневая полость гидроцилиндра 12 каналом 15 соединена с регулирующим гидро- аппаратом 14, а штоковая полость с помощью линии 24 через логический клапан 22 " с магистралью 4 высокого...

Номер патента: 1268754

Опубликовано: 07.11.1986

Авторы: Захаров, Соловьев

МПК: F01L 9/02, F15B 13/02

Метки: двухкаскадное, распределительное

...32одного из которых 29 соединен снапорной гидролинией 11, а входы33, 34 двух других 30, 31 с соответствующими рабочими камерами 15, 14распределителя 7 второго каскада,при этом выходы 35-37 всех обратныхклапанов 29-31 соединены со вторымвходным каналом 2 распределителя 1первого каскада, 268754 10 15 20 25 30 35 40 Управляемый гидродвигатель 16имеет шток 38, штоковую 39 и поршневую 40 полости. Распределитель 1имеет 4 положения 1 - 1 Ч,йвухкаскадное распределительноеустройство работает следующим образом,При положении 1 распределителя 1камеры 9, 10, 12-15, 17-20 соединенысо сливной гидролинией 4, и гидродвигатель 16 находится в, так называемом, плавающем положении,При переключении распределителя 1в положение 11 его входной канал 2сообщается...

Номер патента: 1268828

Опубликовано: 07.11.1986

Авторы: Латыпов, Лебедев, Яковлев

МПК: F15B 3/00

Метки: гидроусилитель

...- двВвпИ 2где Р - диаметр шарнира 14;151), Й, - наружный и внутренний диаНметры втулки 27,Гидроусилитель работает следующимобразом,При среднем положении золотника203 рабочая жидкость из канала 3 поканалам 6 и 7 поступает в полости8 и 9 с одинаковым давлением и гндродвигатель 10 удерживается в исходном положении. Одновременно по кана 25лу 12 давление из канала 13 подается в камеру 15, обеспечивая тем самым компенсацию отжимающей силы, возникающей на втулке 27 со стороны зазора 26. В результате пружины 16 и3017 разгружаются от сжимающего усилия, а зазор 26 сохраняется постоянным при различных давлениях питания. В случае возникновения сигналарассогласования на усилителе 20 элек тромеханический преобразователь 18перемещает золотник...

Номер патента: 1268829

Опубликовано: 07.11.1986

Авторы: Баженов, Владимиров, Комаров, Меньшиков, Цупров, Яковлев

МПК: F15B 9/00

Метки: гидравлический, привод

...гидролиниями1 и 2 к гидромеханическому корректирующему устройству, включающему корпус 3 с установленными в нем двухкромочным золотником 4 и плунжером5, подпружиненными пружинами 6, 7и 8 9 соответственно.Общая полость О управления соединена через дроссель 1 с полостью,12управления золотника 4, полос.ть 13управления плунжера 5 соединена сдросселирующими щелями 14 и 15 золотника 4, связанными с гидролиниейа центральная камера 16 последнегосоединена с полостью 12 и с гидроли-нией 2,Гидромеханическое корректирующееустройство снабжено кольцевым упором17, установленным с возможностьюфиксации в корпусе 3, шток 18 золотника 4 снабжен буртом 19, толщинакоторого выполнена равной толщинеупора 17, а шаровая подвеска золотника 4 выполнена в...

Номер патента: 1268830

Опубликовано: 07.11.1986

Авторы: Волков, Матвеенко, Меланин

МПК: F15B 9/02

Метки: гидравлический, привод

...препятствующей нагрузки, действующей на шток 8 то при смещении золотника 11 относительно гильзы 12 давление рабочей жидкости в сливных полостях 4 и 6 или 5 и 7 меньше величины давления нагнетания Р (для упрощения полагаем Р=Р, =Ри Р, =Рст =Рс ) гидрораспределители 21-24 занимают положение, изображенное на фиг.1, где Сс, - проводимость переменного дросселя 18 или 20 Ссл - проводимость переменного дросселя 14 или 16; С, - проводимость переменного дросселя 13 или 15; С, - проводимость переменного дросселя 17 или 19; Р - площадь (эффективная) поршня 9 или О.В этом случае гидравлический привод работает в обычном режиме дроссельного привода, т,е. при смещении золотника 11, например, вправо (по чертежу) рабочая жидкость из гидро- линии 1 и...

Номер патента: 1268831

Опубликовано: 07.11.1986

Авторы: Карпенко, Мекердичан, Омельченко, Паршкина, Скляревский, Тумаркин

МПК: F15B 15/14

Метки: гидроцилиндр

...может быть использовано в следящих приводах.Цель изобретения - обеспечение симметричности скоростных и тяговых характеристик гидроцилиндра.На чертеже показано устройство гидроцилиндра.Гидроцилиндр содержит корпус 1, основной поршень 2 с полым штоком 3, установленный в корпусе 1 с обраэованием рабочих полостей 4 и 5 и каналы 6 и 7 для подвода и.отвода рабочей среды. В полости основного штока 3 установлен дополнительный поршень 8 с штоком 9, образующий поршневую 10 и штоковую 11 полости. Шток 9 жестко связан с корпусом 1. Поршневая полость 10 с помощью канала 12 в дополнительном поршне 8 и штоке 9 связана со сливом. Штоковая полость 11 каналом 13 в основном поршне 2 связана с рабочими полостями 4 и 5 гидроцилиндра. В основном поршне 2...

Номер патента: 1268832

Опубликовано: 07.11.1986

Авторы: Гуревич, Чинахов

МПК: F15B 15/26

Метки: силовой, цилиндр

...штоковой полостью 5, подклапанная полость 29с камерой 16, а управляющий поршень30 клапана 25 установлен с возможностью взаимодействия с запорным элементом 31. В линию 23 подключен датчик 32 давления, который управляет распределителем 21, Корпус 1 цилиндра за соответствующую проушину прикреплен к опоре 33 а на штоке 2 цилиндра подвешен груз 34 массой И,Силовой цилиндр работает следующим образом.Для гарантированной расфиксациимеханизма 13 фиксации рабочую средупод давлением направляют в штоковуюполость 5 от источника (не показан)через распределитель 21 по линии 23,клапан 25 и канал 24. Поршень 3 поднимается вверх и запорные элементы 7приподнимаются над гнездами, Приувеличении давления в штоковой полости 5 срабатывает датчик 32 давленияи...

Номер патента: 1269118

Опубликовано: 07.11.1986

Авторы: Алферов, Кашин, Шихирин

МПК: F15B 11/12

Метки: линейный, привод, цифровой

...возврата рамки 4 в исходное положение предназначена пружина 7,вместо нее с другой стороны рамки 4 может30быть установлен второй электромагнит.Кулачок 3 установлен в рамке с возможностью перемещения вдоль оси штоков, а вместе с рамкой - с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном оси штоков, Для возвращенияштоков 2 в исходное положение используется пружина (не показана),Привод работает следующим образом.В исходном положении электромагниты обесточены, кулачки 3 находятсяв верхнем положении и выхоцной штокимеет наименьший вылет, При включении электромагнитов, соответствующих заданной координате, сердечникиприобретают некоторое ускорение,перемещая, рамки 4 вниз, а вместе сними и кулачки 3. Штоки 2,...

Номер патента: 681996

Опубликовано: 15.11.1986

Авторы: Жаксыбаев, Павлов

МПК: F15B 1/04

Метки: аккумулятор, воздуха, гидропневматический, сжатого

...в гидро- камере воздухосборную выемку, в которую выведен сообщающийся с гидро- камерой конец трубы.На чертеже приведена схема гидро- пневматического аккумулятора сжатого 25 воздуха. 40Предлагаемый аккумулятор содержит расположенные на разных уровнях пнев. мокамеру 1 и гидрокамеру 2, разделен. ную глухой перегородкой 3, которые сообщаются между собой через водовод 45 4. Через глухую перегородку 3 пропущена труба 5, соединенная одним концом 6 с атмосферой, а другим концом7 - с гидрокамерой 2. Конец 6 трубы 5, соединенный с атмосферой, выведен 50 в полость 8, сообщающуюся с атмосферой, причем геодезическая отметка полости 8 превышает геодезическую отметку кровли 9. В гидрокамере 2 выполнена вьпде уровня кровли 9 возду хосборная выемка...

Номер патента: 1270429

Опубликовано: 15.11.1986

Авторы: Балакло, Козлов, Тарасов, Эпштейн

МПК: E02F 9/22, F15B 11/20

Метки: агрегат, насосный

...одноковшовых погрузчиков.Цель изобретения - упрощение обслуживания насосного агрегата,На фиг. 1 изображена схема нжосного агрегата, обеспечивающего четыре режима работы исполнительного гидродвигателя; на фиг. 2 - то же, в трех режимах работы исполнительного гидродвигателя; на фиг. 3 - то же, без обратного клапана на выходе мотор-насоса.Насосный агрегат (фиг. 1) содержит насос 1, мотор-насос 2, распределительное устройство 3, выполненное четырехлиейным четырехпозиционным. Во всасывающей 4 и напорной 5 линиях мотор-насоса 2 установлены обратные клапаны 6 и 7 соответственно, а в напорной линии 8 насоса 1 - обратный клапан 9, Линия 10 распределительного устройства 3 сообщена с напорной линией 8 насоса 1 перед сбратным клацаном 9, линия 11 -...

Номер патента: 1270430

Опубликовано: 15.11.1986

Автор: Дадашев

МПК: F15B 15/22, F15B 15/24

Метки: самореверсирующийся, сервоцилиндр

...поверхность 20. Между опорными новехностями 18 и 20 шарнира установлена прокладки 21 из упругого материала, Шарнирная связь поршня 4 и корпуса распределительного устройства обеспечивает возможность образования угла отклонения между осями (не показаны) поршня 4 и штока 5 с корпусом 8 в плоскостях, 40 проходящих через ось сервоцилиндра.На штоке 5 с возможностью взаимодействия с проходной втулкой 1 установлен толкатель 22.Сервоцилиндр снабжен пусковым устройством, состоящим из дополнительного поршня 23 со штоком 24, установленного в поршневой полости 6 с образованием целости 25 управления, и пружин 26 и 27, установленных с возможностью взаимодействия соответственно с запорными элементами 12 и 13. Поршень 23 со штоком 24 закреплены...

Номер патента: 1270431

Опубликовано: 15.11.1986

Автор: Местовский

МПК: F15B 15/26

Метки: исполнительный, механизм

...Б - Б на фиг. 1; на фиг. 4 - исполнительный механизм в момент расфиксации; на фиг, 5 - то же, с втянутым штоком.Исполнительный механизм содержит корпус 1, гидроцилиндр 2, поршень 3 со штоком 4, кинематически связанным с рабочим органом (не показан), и фиксатор, выполненный в виде Г-образного рычага 6, шарнирно установленного на корпусе 1, а на штоке 4 жестко закреплена втулка 7. На последней выполнен клиновый упор 8, а шток 4 снабжен дополнительным плунжерсм 9, подвижно установленным в корпусе 1 между рабочим органом и штоком 4 с возможностью ограниченного осевого перемещения относительно последнего и взаимодействия с рычагом 6, на котором выполнен ответный клиновой выступ 10 для взаимодействия с упором 8. Соединение втулки 7 с плунжером...

Номер патента: 1271472

Опубликовано: 23.11.1986

Авторы: Бруднер, Бурд, Ковбасюк, Мачуга, Тросман, Штеренталь, Яцишин

МПК: F15B 11/02

Метки: гидравлическая, опрыскивателя

...8 выполнено с плосксй посадочной поверхностью, а запорный элемент 9 выполнен в ниде плоского клапана с цилиндрической отбуртовкой всторону седла 20.Гидравлическая система работаетследующим образом,Для настройки опрыскивателя нарабочий режим и установку требуемогорабочего давления затвор 2 двухпозиционного распределителя 4 перемещают55 ем в системе имеет место достаточнослабая зависимость Я Ч ). ИменноРпоэтому при достаточно значительномгидравлическом сопротивлении редук 5 Ю 15 2 О 25 ЗО 35 4 О 45 в крайнее левое положение, При этом толкатель 15 освобождает запорный элемент 9, который под действием пружины садится на "едло 20. Рабочий орган 5 отсоединяют от системы, закрыв переключающий золотник 10. Включают насос 1, и...

Номер патента: 1272016

Опубликовано: 23.11.1986

Авторы: Генин, Жирихин, Цветков

МПК: F15B 11/04

Метки: гидропривод

...линии 17 связи. Рабочие полости 8 и 19гидродвигателя 1 сообщены через гидрораспределитель 3 с линиями 5 и 20 слива и 20нагнетания соответственно.Гидропривод работает по следующемуциклу: быстрый подвод - рабочая подача,обратная рабочая подача - быстрый отвод.При быстром подводе рабочая жидкостьиз линии 20 нагнетания поступает через путевой золотник 6 в штоковую полость 19гидродвигателя 1.Рабочая подача осуществляется при нажатии упора 7 на путевой золотник 6, приэтом рабочая жидкость из линии 20 нагие.тания поступает в штоковую полость 19 через регулятор 8 скорости и обратный клапан 16, а клапан 12 регулятора 9 закрыт,поскольку пружинная полость 15 сообщенас линией 5 слива, а полость 14 управления - з 5с линией 20 нагнетания....

Номер патента: 1272017

Опубликовано: 23.11.1986

Авторы: Левинин, Лосев

МПК: F15B 11/04

Метки: гидропривод

...трехлинейный распределитель 12, соединяющий штоковую полость 3 с источни.ком 8 питания и сливом 11, Плошадь с 1,поршня 4 со стороны штоковой полости 3больше площади са штока 6.Гидропривод работает следующим образом,В исходном положении поршень 4 со штоком 5 находятся в правой позиции, распределители 9 и 12 - в левой. Штоковая полость 3 и полость 7 цилиндра 1 соединенас источником 8 питания, поршневая по.лость 2 соединена со сливом 11, За счет5 Ьа при включении источника 8 питанияпоршень 4 удерживается в правой позиции(втянут).При подаче команды на включение распределителя 9 последний перемещается вправую позицию и сообщает поршневую полость 2 с источником 8 питания. Осуществляется ускоренное перемещение пор 1 пня 4 влево за счет...

Номер патента: 1272018

Опубликовано: 23.11.1986

Авторы: Дегтерев, Клоцвог, Мельников, Шульман

МПК: F15B 15/14

Метки: приводное

...усилия на штоке. На фиг, 1 представлена конструктивная схема приводного устройства в исходном положении; на фиг, 2 - начальный момент работы дополнительного поршня; на фиг. 3 - конечное положение приводного устройства.Приводное устройство солержит цилинлры 1 и 2 с торцовыми крышками 3, поршни 4 со ступенчатым общим штоком 5, установленные в цилиндрах с образованием поршневых полостей 6 ии штоковых полостей 8 и 9, Между ступенями штока 5 и поршнями 4 свободно установлены на штоке 5 дополнительные поршни 10 с образованием полостей 11, сообщенных с атмосферой. Шток 5 шарнирно соединен с выходным элементом 12 запорного устройства, Во избежание перекрытия входных каналов полостей 8 и 9 величина хода дополнительных поршней 10 ограничивается...

Номер патента: 1272019

Опубликовано: 23.11.1986

Авторы: Малтызов, Теклев

МПК: F15B 15/14

Метки: гидроцилиндр, силовой

...к жестким промежуточным кольцам 16 как по торцу, так и по их поверхностям. Крышки 14 и 15 могут жестко крепиться к кольцам 16 илимогут быть выполнены заодно целое с нимив виде стакана. Крьцпки 14 и 5 имеютсоответственно каналы 18 и 19 подвода рабочей жидкости из поршневой и штоковойполостей.В торце поршня 6 выполнена глухаякольцевая расточка 20, на внутренней стенке 21 которой выполнена кольцевая канавка 22.10 Гидроцилиндр снабжен ограничителемдавления, выполненным в виде многогофрового металлического элемента 23, торцы24 и 25 которого установлены с возможностью смещения вдоль оси штока 5,На торце 24 многогофрового металлического элемента 23 закреплена втулка 26,при этом элемент 23 установлен в глухойкольцевой расточке 20,...

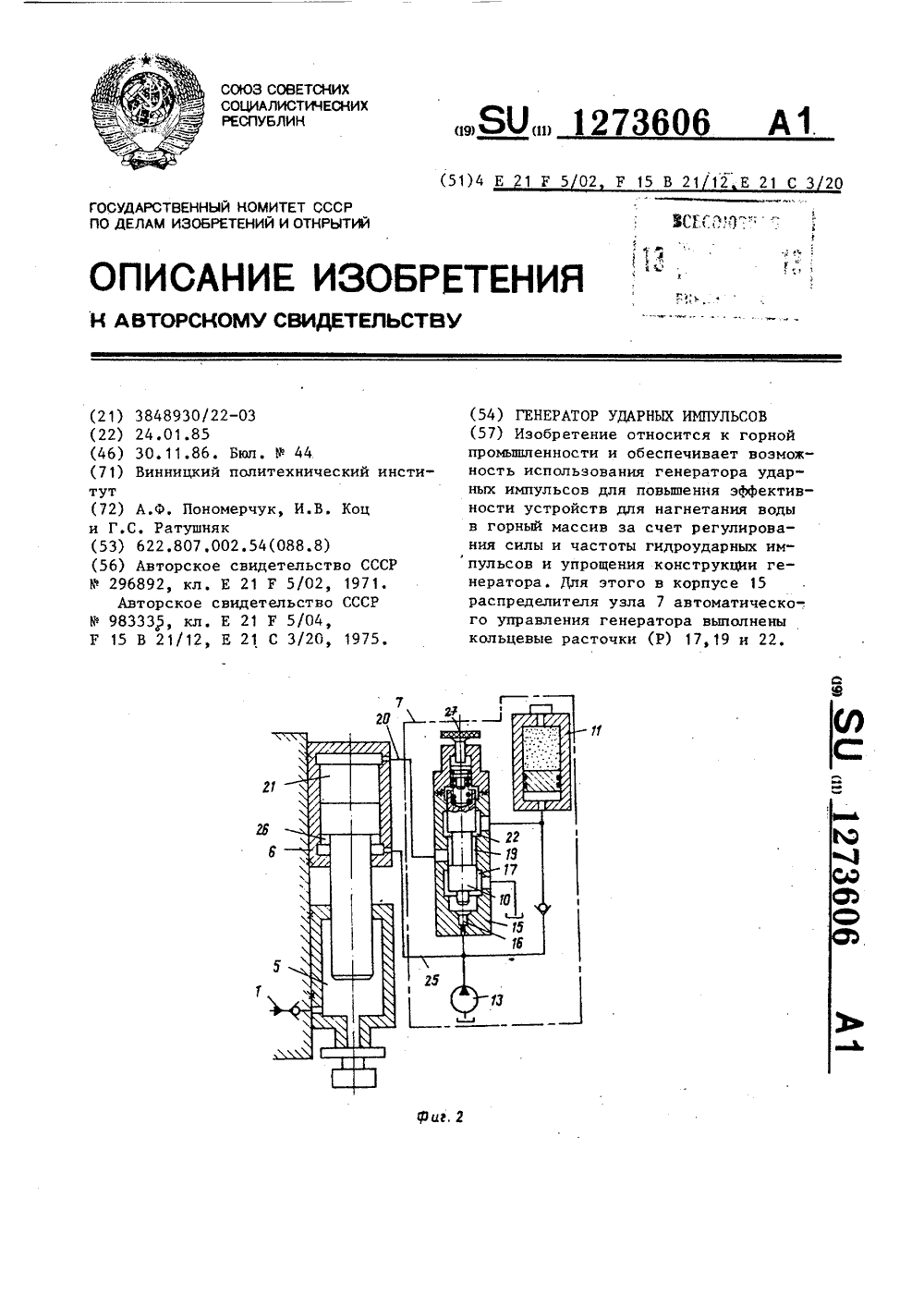

Номер патента: 1273606

Опубликовано: 30.11.1986

Авторы: Коц, Пономарчук, Ратушняк

МПК: E21B 1/00, E21F 5/02, F15B 21/12 ...

Метки: генератор, импульсов, ударных

...Одновременно при перемещении поршня 8 со штоком 9 в верхнееположение иэ напорной водной магистрали 1 через обратный клапан 2 происходит подача порции воды в напорнуюкамеру 5 через канал, выполненный вней.По достижении поршнем 8 со што 45ком 9 крайнего верхнего положенияи окончании зарядки гидроаккумулятора 11, давление рабочей жидкостивозрастает до величины, на которуюнастроен усилием регулируемой пружи 50ны 14 золотник 10. Усилие регулируемой пружины 14 выбирается, исходя извеличины требуемого рабочего давления в гидросистеме и площади попереч-,ного сечения первой ступени золотника 10,55После преодоления давлениемрабочейжидкости усилия регулируемой пружины 14 происходит отрыв тела золотника 10 от седла и рабочая жидкость,...
