Бичев

Номер патента: 1663793

Опубликовано: 15.07.1991

Авторы: Бичев, Копылов, Мельников, Резников

МПК: H05K 7/20

Метки: радиоэлектронное

...и источником 4 холода. Так как охлаждающая жидкость имеет температуру кипения ниже температуры окружающей среды, интегральный модуль 7, подводящий и отводящий трубопроводы 1 и 5 имеют тепловую изоляцию, Тепловой контакт теплоотводящих узлов с электронными элементами 15, в частности с полупроводниковыми кристаллами 16, расположенными в корпусах 14, обеспечивается с помощью двух коаксиально расположенных сильфонов 19 и 20, прижимающих приваренные к ним днища 22 к корпусам 14 и кристаллам 16 электронных элементов 15, расположенных на печатной плате 12, Полость между сильфонами 19 и 20 связана с паровой полостью 28 интегрального модуля 7 с помощью капиллярных отверстий 25 и служит тепловой изоляцией теплоотводящих узлов. Для...

Номер патента: 1422866

Опубликовано: 23.12.1990

Авторы: Бичев, Готлиб, Керем, Немиро

МПК: G01T 1/11

Метки: автоматический, дозиметр, термолюминесцентный

...шаговогодвигателя, калибровка, снятие доэиметрических показаний, их регистрацияи хранение в АЗУ осуществляются засчет программного. обеспечения центрального процессорного модуля, построенного на микропроцессорной серииКР 580, к управляющим выходам которого подключены управляющие входыустройства перемещения детекторов иблока управления высоким напряжениемФЭУ (на чертежах электронная схема непоказана, так как управление работойпредлагаемого доэиметра и доэиметрапрототипа осуществляется с электрон". ной точки зрения аналогично с поправкой на более современные средства,а именно введением микропроцессорного блока управления, который выпол-,няет Функции и регистратора и процессора с таймером идисплеем).Автоматический,термолюминесцентный...

Номер патента: 1606472

Опубликовано: 15.11.1990

Авторы: Бичев, Ковалевская, Кочерженко, Лебедев, Моргалев

МПК: C01G 37/04

Метки: безводного, трихлорида, хрома

...слоя интенсиФицируют процесс охлаждения парогазовой смеси и являются дополнительными центрами койденсации частиц трихлорида хрома с более высо ким насыпным весом.В табл. 2 представлены результаты опытов определения скорости транс портирующего газа в кипящем слоечастиц трихлорида хрома. Таким образом, оптимальной скоростью транспортирующего газа будет скорость 0,6-0,7 м/с, что обеспечивает надежное кипение частиц трихлорида хрома, а потери его с отходящими газами невелики и уловлены в системе конденсацииПриведенные данные показывают эФФективность охлаждения парогазовой смеси и осаждения трихлорида хрома в кипящем слое при 320-400 С беэ гарнисажа, при этом содержание основного вещества в хлориде более 96%, а насыпной вес в 4-6 раз...

Номер патента: 1110296

Опубликовано: 30.12.1989

Авторы: Бичев, Готлиб, Немиро

МПК: G01T 1/11

Метки: дозиметра, термовысвечивания, термолюминесцентного

...снабжено углублением дляразмещения поворотного диска, ячейкой для контрольного источника све 55та и ячейкой для нагревательногоэлемента с отводом для присоединенияк накуумирующеи системе, причемдиск выполнен с воэможностью Фиксации его в трерс положениях: контроля,загрузки дозиметра и герметизацииячейки с нагревательным элементом,а светоприемник установлен на дискетаким образом, что в положении контроля и измерения он располагаетсянад соответствующими ячейками.Предлагаемое устройство разработано на основе принципа устраненияхемилюминесцентного Фона путем создания вакуума, исключающего возможность сгорания загрязнений детектора.Конструктивные особенности устройства позволяют, сохранив легкий доступв камеру термовысвечивания,...

Номер патента: 1418452

Опубликовано: 23.08.1988

Авторы: Ануфриев, Бичев, Жуков

МПК: E02D 27/34, E04H 9/00

Метки: возводимое, грунтах, деформирующихся, здание, неравномерно, сооружение

...При Ъ/10,1 и. Ь/1 0,38 смежные сваи испытывают, взаимовлияние, их несущая способность по грунту уменьшается, изгибающие моменты и расход стали в панели 1 резко возрастают, узлы соединения 7 панелей 1 в вертикальных стыках 6 по высоте Ь панели располагаются в уровнях верхней и нижней продольной арматуры 8 на расстоянии а от верхней и нижней граней панели, причем соотношение а/и должно находиться в пределах 0,015 б а/и0,1, При. а/Ь с 0,15 может оказаться недостаточным защитный слой бетона для рабочей арматуры, а при а/Ь0,1 значительно возрастает расход стали, причем при больших а/и арматура не вмещается в стеновую панель и ееширину приходится увеличивать.Панель 1 может быть снабжена утеплителем 9, например пеноцолистиролом....

Номер патента: 1379580

Опубликовано: 07.03.1988

Авторы: Бичев, Глухов, Суслов, Чеботарев

МПК: F25B 9/00

Метки: криогенная

...8 нагрузки.Верхняя часть сепаратора 4 соединена линией 9 через теплообменники 206 и 7 с основным расширительным устройством 10, а нижняя часть сепаратора 4 линией 11 высокого давлениячерез дроссельные устройства 12 и13 соединена с линией 5 низкого давпения, На теплообменнике 8 нагрузки установлен датчик 14 температуры,который через пульт 15 управлениясвязан с приводами дроссельных устройств 12 и 13. 30Установка, работает следующим образом.Сжагый в компре соремногокомпонентный хладаген; пос 1 упает в линию2 высокогз давленн , охлаждается втеплообменнике 3 предварительногсохлаждения до температуры конденсациивьсококипящего компонента и разделяется н сепараторе 4 на жидкость игаз,Газ поступает в линию 9 высокогол,ззления,...

Номер патента: 1315758

Опубликовано: 07.06.1987

Авторы: Бичев, Глухов, Суслов, Чеботарев

МПК: F25B 9/02

Метки: холода

...9, теплообменником 4 и вспомогательным расширительным устройством 1 О, а верхняя часть маслоотделителя 8 соединена линией 11 с концевым холодильником 9, теплообменниками 4 и 5 и основным расширительным устройством 12. Кроме того, установка имеет линию 13 высокого давления, позволяющую пропускать криоагент высокого давления через концевой холодильник 9 до маслоотделителя 8, с этой же целью на линиях 2 и 13 установлены электромагнитные клапаны 14 и 15 соответственно.Установка работает следующим образом. 5 10 15 20 25 30 35 40 Одновременно с пуском компрессора 1 открывается электромагнитный клапан 14 (клапан 15 при этом закрыт) и криоагент высокого давления поступает в маслоотделитель, причем отделение жидкой фазы происходит при...

Номер патента: 1315625

Опубликовано: 07.06.1987

Автор: Бичев

МПК: F01M 1/06

Метки: внутреннего, двигателя, кривошипно-шатунного, механизма, сгорания, смазки

...головки шатуна 4.25Продольный канал 3 шатуна 4 выполнен из двух полостей, йагнетательной 13 и демпфирующей 1, и снабженобратным клапаном 15 с каналом 16.Стакан 5 выполнен ступенчатым,при этом меньшая по диаметру часть17 стакана 5 расположена со сторонынагнетательной полости 13. Со стороны днища 7 стакан 5 снабжен выступом 18.Нагнетательная 13 и демпфирующая 3-14 полости продольного канала 3 сообщены между собой. Канал 16 обратногоклапана 15 выполнен ступенчатым,причем ступень 19 большего диаметрарасположена со стороны выступа 18стакана 5.Обратный клапан 15 выполнен в виде лепестка и снабжен пластинчатойпружиной 20,Устройство работает следующим образом.Масло под давлением по каналам 1поступает для смазки подшипника 11,нижней головки...

Номер патента: 1284583

Опубликовано: 23.01.1987

Авторы: Бичев, Глебов, Крючков, Нуракишев, Осипенко, Остапенко, Старк, Шаблиенко, Ясинский

МПК: B01D 45/12, B01D 47/00

Метки: высокотемпературных, газов, комбинированной

...коагуляция пыли, таким образом, подаваемый н,". вход трубы Вентури по трубопроводу 14 пылегазовый концентрат содержит в значительной мере укрупненную пыль, что способствует дополнительной коагуляции пыли после смешения потоков, подаваемых по газоходам 1 и трубопроводу 14, В качестве энергоносителя в эжекторе могут быть использованы вода, 10 сжатый воздух, пар или их комбинации. Применение эжектора, размещенного внутри газохода 1 и ориентированного в направлении движения газов, позволяет также улучшить тягу из источни ка пылегазовыделений, Очищенный высокотемпературный газ из выходного патрубка 12 дополнительного концентратора 9 по свободному газоходу 11ос температурой 550-600 С поступает 20 в осевую область (свободную от капельной...

Номер патента: 1207578

Опубликовано: 30.01.1986

Авторы: Бичев, Бобров, Каптелов, Муханов, Скакунов

МПК: B21D 43/00

Метки: длинномерного, зону, обрабатывающей, подачи, рабочую

...неподвижную ка, ретку с захватным органом 12, установлен,й на подвижной каретке захватный орган 13, направляющую 14 для каретки 3 с псподв гжнымн упорами 2 на концах направляющей. Для изменения длины подачи предусмотрены отверстия 15 под переставле;вй жесткий упор вместо неподвижного правого (по схеме) упора 2 (фиг. 1) .Система управления распределите,лям энергоностеля состоит из тяги 16, несущей о ранщ.тегь 17 в виде двух ,е 1, дв, уигр 18 и ",9, усаовлечкьгс на штанге под предгарительно нагрухегнне пружинн 20 и 21, расположенне между ограничителем 17 и соот 1 етствуюум упорсм 18 или 19, угоры выключателей конечных "положений, тяги вьпслненные в виде пластин 22 и 23, установленные по обе стороны ограничителя 17, а также неподвижную...

Номер патента: 1167673

Опубликовано: 15.07.1985

Авторы: Бичев, Туркин, Ураевский, Шиллеров

МПК: H01L 21/00

Метки: пластин, полупроводниковых, укладки

...через патрубок 7 с системой подачи сжатого газа.Устройство работает следующим образом. В рабочую камеру 6 через патрубок 7 подают сжатый газ, который, проходя через отверстия-сопла 2, натягивает нити 3, придавая им определенную жесткость, зависящую от величины рабочего давления. Сверху в пространство, ограниченное внут. ренней стенкой 1 устройства, сбрасывается полупроводниковая пластина 8, края которой опираются на ленты 3, армирующие воздушные струи и в силу своей упругости амортизирующие улар при падении пластины, которая затем, преодолевая под действием своего веса жесткость симметрично расположен. пых в горизонтальной плоскости ряда лент, замедленно опускается плоскостью в нижнюю часть устройства без удара при соприкосновении с...

Номер патента: 1065345

Опубликовано: 07.01.1984

Авторы: Бичев, Заиканов, Кочерженко, Крохин, Лебедев, Мардосевич

МПК: C01G 45/06

Метки: безводного, марганца, хлорида

...в интервале температур 750-800 ОС. Увеличение подачи хлора прямотоком с загрузкой сырья более 85 от 105 стехиометрически необходимого его расхода ведет к повышению температуры в зоне реакции до 1000 С, при которой начинается улетучивание хлорида мар 5 10 15 20 25 30 35 ганца и размягчение Ферромарганца, что приводит к потере целевого продукта и спеканию сырья, Снижение расхода хлора до менее 75 ведет к падению температуры реакции ниже 650 С, при которой прекращаетсяопереход хлорида марганца в жидкое состояние, вплоть до прекращения процесса хлорирования.П р и м е р 1. Для получения безводного хлорида марганца используют хлоратор с наклонным до 24 о к горизонтали основанием, снабженным узлом разгрузки, выполненным в виде...

Номер патента: 920821

Опубликовано: 15.04.1982

Авторы: Бичев, Зеленский, Кренский

МПК: G09G 3/12

Метки: индикатором, электролюминесцентным

...14, шину актовых импульсов 15 и шинууправления 16.Устройство работает следующим ф образом.При наличии логической единицы на шине управления изображением 16 фна выходе логического элемента 4 НЕРАВНОЗНАЧНОСТЬ присутствуют импульсы, противофазные импульсам на шине тактовых импульсов 15. Такая фази" ровка импульсов приводит к противофазной работе транзисторных ключей 1 и 2. При этом, если транзисторный ключ 1(2) открыт, то транзистор 5 (6) закрыт, благодаря соответствующему выбору номиналов резистивного делителя, образованного третьими и четвертыми ограничительными элемент ами 11 и 12 (13 и 14)(величины резисторов 11 и 12 много больше резисторов 13 и 14).Когда транзисторный ключ 1(2) закрыт, то транзисторный ключ 5(6)открыт и насыщен,...

Номер патента: 868158

Опубликовано: 30.09.1981

Авторы: Бичев, Дубровский, Зудин

МПК: F16C 27/00

Метки: вала, опора, упруго-демпферная

...подвода масла и установленного в корпусе втулки 3 с размещенной в нем наружной обой мой 4 подшипника 5 качения. Онутренняя обойма 6 подшипника 5 закреплена на валу 7 турбомашины. Прымыкающие друг у другу поверхности коупуса Х и втулки 3 выполнены реэьбовыми, а полость (зазор) 8., образованная указанными резьбовыми поверхностями,сообщена с каналами 2 корпуса и заполнена жидкостью, например маслом, которая создает демпфирующую пленку,На втулке 3 с одной стороны полости 8 установлено уплотнительное кольцо 9, поджимаемое в,осевом направлении пружиной 10, а с другой стороны - кольцо 11 поджатое, пружинами 12 к втулке 3. Сопрягаемые поверхности втулки и уплотнительного кольца выполнены коническими.Опора работает следуюшим образом.На режимах...

Номер патента: 832389

Опубликовано: 23.05.1981

Авторы: Абелиов, Антонов, Бичев, Гайгеров, Мокрушин, Соколов

МПК: G01M 15/00

Метки: газотурбин-ного, двигателя, запыливающий, исследова-ния, материал, наэлементах, отложений, проточной, процессов, пылевых, части

...смесь воздуха со специальноприготовленной пылью 1,Однако при этом увеличивается расод топлива, потребляемого двигателемои необходимо подготавливать запыливающий материал и очищать отработавшее рабочее тело перед выбросомего в атмосферу.Кроме того, после окончания цикла испытаний двигателя, последний 20становится непригодным для дальнейшейэксплуатации.Цель изобретения - повышениномичности испытаний за счет уния расхода топлива, сокращени5мени испытаний и подготовительныхработ, а также сохранение двигателяв работоспособном состоянии.Указанная цель достигается применением порошков сублимирующихся ве ществ в качестве запыливающего материала для исследования процессов пы-,левых отложений на элементах проточ-.ной части газотурбинного...

Номер патента: 821709

Опубликовано: 15.04.1981

Авторы: Бичев, Зудин, Сергакова

МПК: F01D 5/32

Метки: диском, замковое, рабочихлопаток, соединение, турбины

...соединение рабочих лопаток 1 сдиском 2 турбины содержит пазы 3, выпол.пенные в ободе 4 диска 2, и установленные р в пазах 3 попарно хвостовики 5 лопаток 1, контактирующие между собой по радиальным плоским поверхностям 6. Боковые поверхности,хвостовиков 5 и пазы Э выполнены цилиндри.ческнми и обращены друг к другу вогнутымисторонами 7 и 8, а между хвостовиками 5 иободом 4 диска 2 установлены контактирующие с ними проставки 9, Кроме того, радиус г паза Э составляет 0,3-0,4 от расстоянияс между осями соседних пазов 3.Во время работы турбомашины лопатки 1относительнб проставок 9 и проставки 9 от.носительно стенок ваза 3 диска 2 могут пе.ремещаться, При этом применение для проста.821709 Г Составитель В. СмирноваТехред С. Мигунова...

Номер патента: 746246

Опубликовано: 05.07.1980

Авторы: Бичев, Капитонов, Матушевская

МПК: G01N 3/36

Метки: изгибе, испытания, образцов, усталость, циклическом

...в виде распределительного золотника 7 и подключенный к нему пневмо- или гидроцилиндр 8. Поршень 9цилиндра 8 соединен со штоком 6. Ста: -тическая нагрузка на образец 2 создается пружиной 10, закрепленной наштоке 6. Цилиндр 8 подключен к эоло=- нику 7 магистралью 11.Установка содержит также приводвозвратно-поступательного осевогоперемещения образца 2, содержащий дваподключенных к золотнику 7 с помошьюмагистралей 12 и 13 пневмо- или гидроцилиндра 14 и 15, поршни 16 и 17которых посредством штоков 18 и 19соединены с образцом 2,Привод золотника 7 осуществляется электродвигателем 20.Устройство работает следующимобразом.Образец 2 устанавливается наопорных роликах 3, и с помощью ролика 5 и штока 6 на образец 2 передается...

Номер патента: 571497

Опубликовано: 05.09.1977

Авторы: Бичев, Гайгеров, Зудин, Остапенко, Хрусталев

МПК: C09K 3/00

Метки: антифрикционный, керамический, материал

...б более 10 цикпов нагрева до 750 фС с поспедующим охпаждением в воде ипи на воздухе.П р и м е р 1. Смешивают 85 г нитрида кремния, 5 г окиси магния и 10 г фто О ристого капьция. Смесь подвергают горячему прессовапию в графитовых пресс-формах при 1300 С и удепьном давпении 380 кг/смй.Попученный керамический материал испы- й тыввют на трение, износ и термостойкость. Испытания на трение и износ проводят на экспериментапьной установке У 072 при относитепьной скорости скопыкения Ч 025 м/сек и нагружающем усилии РО,4 кг/смЯ при 20 и 450 С. Пои указанных усповиях испытания коэффициенттрения данного материапа при 20 С равен 0,2,при 450 С - окопо 0,6, а скорость износа при 20 фС 0,15 мкм/час. рд Испытания на термостойкость проводятпутем...

Номер патента: 504712

Опубликовано: 28.02.1976

Авторы: Бичев, Бухвичева, Еремеева, Садовников, Сотсков

МПК: C03B 23/08

Метки: калибровки, стеклянных, трубок

...вертикальное сечение; на фиг, 2 - 5 нижняя часть калибра, в аксонометрии.Описываемое устройство включает нагреватель 1, в который коаксиально помещается отрезок стеклянной трубки 2; набор полых калибров 3, заканчивающийся переходом 4 с 10 хвостовиком 5 и пазами 6, которые проточеныпо образующим цилиндра под углом 90 одна к другой; поддерживающий конус 7; уплотнительную пробку 8 и уплотнительное кольцо 9; систему вакуумного отсоса с патрубками 10 и 15 штуцером 11.Устройство работает следующим образом.Стеклянная трубка 2, рассчитанная на 5 - 6заготовок, с вставленным в нее набором калибров 3, устанавливается в держателе и 20 присоединяется к вакуумной системе черезпатрубок 10 сверху и штуцер 11 снизу. Концы стеклянной трубки...

Номер патента: 421073

Опубликовано: 25.03.1974

Авторы: Артынов, Бичев, Золотаревский

МПК: H01L 21/00

Метки: загрузки, кассету, кристаллов, полупроводниковых, приборов

...ца цих для повторения цикла. вакуумцые присосы каждой из рабочих поверхцостей лотка выполцецы автоцомцыми,На чертежике изображена предлагаемое устройство.5 На столе 1 устройства расположены направляющие решетки 2 с отверстиями и прцемциком для кассет 3. Между решетками ца оси 4 укреплен вибролоток 5, с двух стороц которого имеются канавки с гнездами 6, че рез отверстия в которых происходит вакуумцый присос кристаллов. К корпусу вцбролотка через гибкие штапгц 7 ц трехпозцциоццый распределитель 8 присоедццец форвакуумцый цасос 9. Кристаллы насыпаются ца верхшою 15 сторону вибролотка 5. Вибратор включается,ц детали начинают двигаться по поверхности лотка, заполнял гнезда 6. Как только все гнезда заполнятся деталями, распределителем...

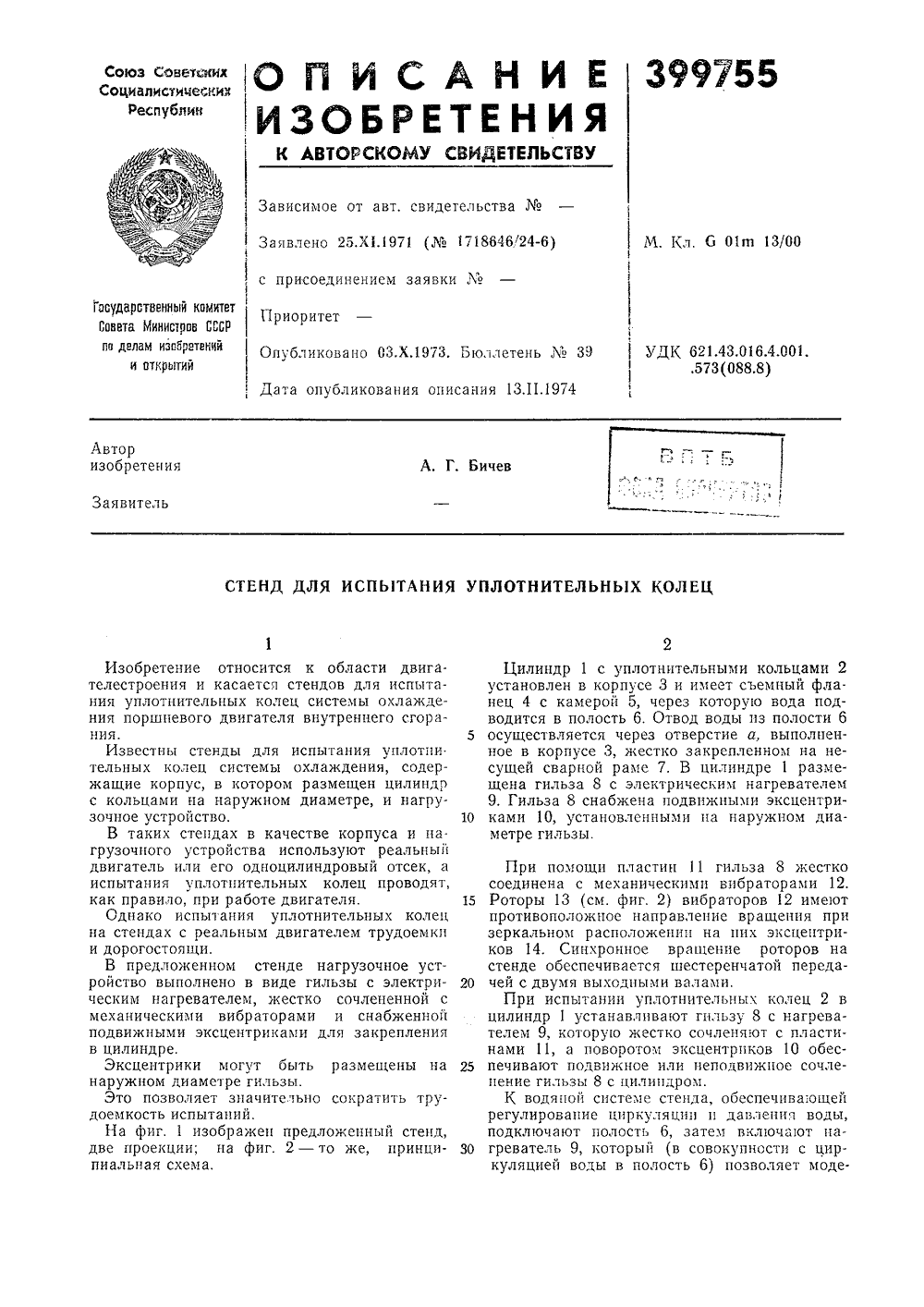

Номер патента: 399755

Опубликовано: 01.01.1973

Автор: Бичев

МПК: G01M 13/00

Метки: испытания, колец, стенд, уплотнительных

...охлаждения, содержащие корпус, в котором размещен цилиндр с кольцами на наружном диаметре, и нагрузочное устройство.В таких стендах в качестве корпуса и пагрузочцого устройства используют реальный двигатель или его одноцилиндровый отсек, а испытания уплотцительных колец проводят, как правило, при работе двигателя.Однако испытания уплотнительных колец на стендах с реальным двигателем трудоемки и дорогостоящи.В предложенном стенде нагрузочное устройство выполнено в виде гильзы с электрическим нагревателем, жестко сочлененной с механическими вибраторами и снабженной подвижными эксцентриками для закрепления в цилиндре.Эксцентрики могут быть размещены ца наружном диаметре гильзы.Это позволяет значительно сократить трудоемкость испытаний.На...

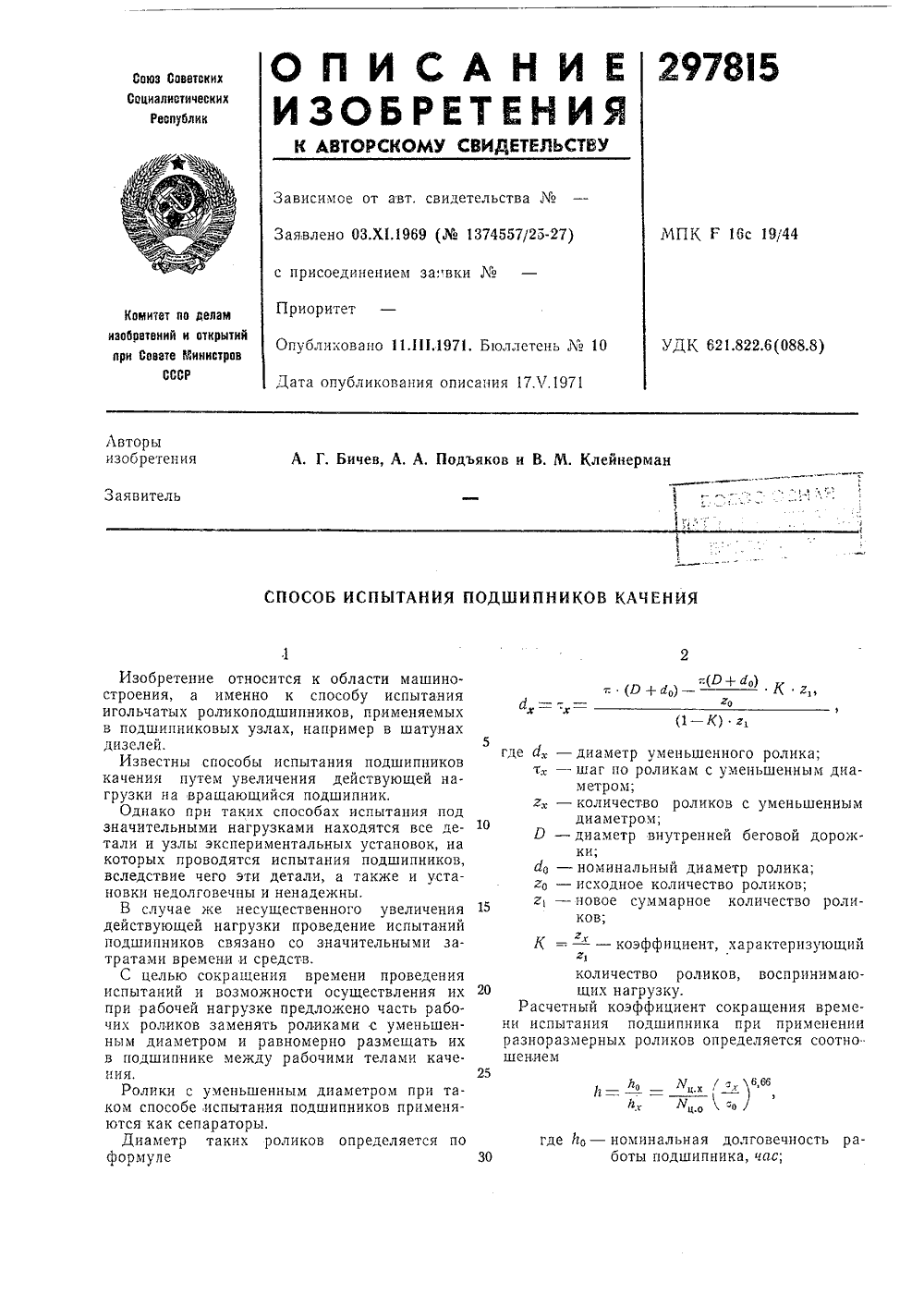

Номер патента: 297815

Опубликовано: 01.01.1971

Авторы: Бичев, Клейнерман, Подъ

МПК: F16C 19/44

Метки: испытания, качения, подшипников

...подшипников связано со значительными затратами времени и средств.С целью сокращения времени проведения испытаний и возможности осуществления их 20 при рабочей нагрузке предложено часть рабочих роликов заменять роликами с уменьшенным диаметром и равномерно размещать их в подшипнике между рабочими телами качения. 25Ролики с уменьшенным диаметром при таком способе испытания подшипников применяются как сепараторы.Диаметр таких роликов определяется по формуле 30- диаметр ошаг по р Уметром;г, - количество роликов с уменьшеннымдиаметром;В - диаметр внутренней беговоки;4 - номинальный диаметр ролика;ю - исходное количество роликов;г, - новое суммарное количество рков;К =- - " - коэффициент, характеризующийколичество роликов,...

Номер патента: 147400

Опубликовано: 01.01.1962

Автор: Бичев

МПК: F01D 25/18, F02C 7/06

Метки: газотурбинных, двигателей, масла, например, подвода, подшипникам, роликовым, форсунка, шариковым

...2 - разрез по А-А на фиг. 1Форсунка для подвода масла к шариковым и роликовым подшипникам состоит из корпуса 1 и кольца 2, запрессованного в корпус и приваренного к нему со стороны заплечика 3.Масло из магистрали под давлением подводится к внешней кольцевой канавке 4 корпуса 1 и по каналам 5 поступает во внутреннюю кольцевую полость 6 между корпусом и кольцом Оттуда масло сквозь узкую круговую щель 7 в виде пленочной кольцевой струи подается к подшипнику В и проходит в зазор 9 между его сепаратором 10 и внуттренним кольцом 1, Выполненные в корпусе 1 широкие окна 12 для прохода отраженного масла способствуют его свободному сливу.Описываемая форсунка позволяет улучшить смазку подшипников качения, снизить на 6 - 15 температуру внешней...
