Двухимпульсиый регулятор давления пара в системе концевых уплотнений турбины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

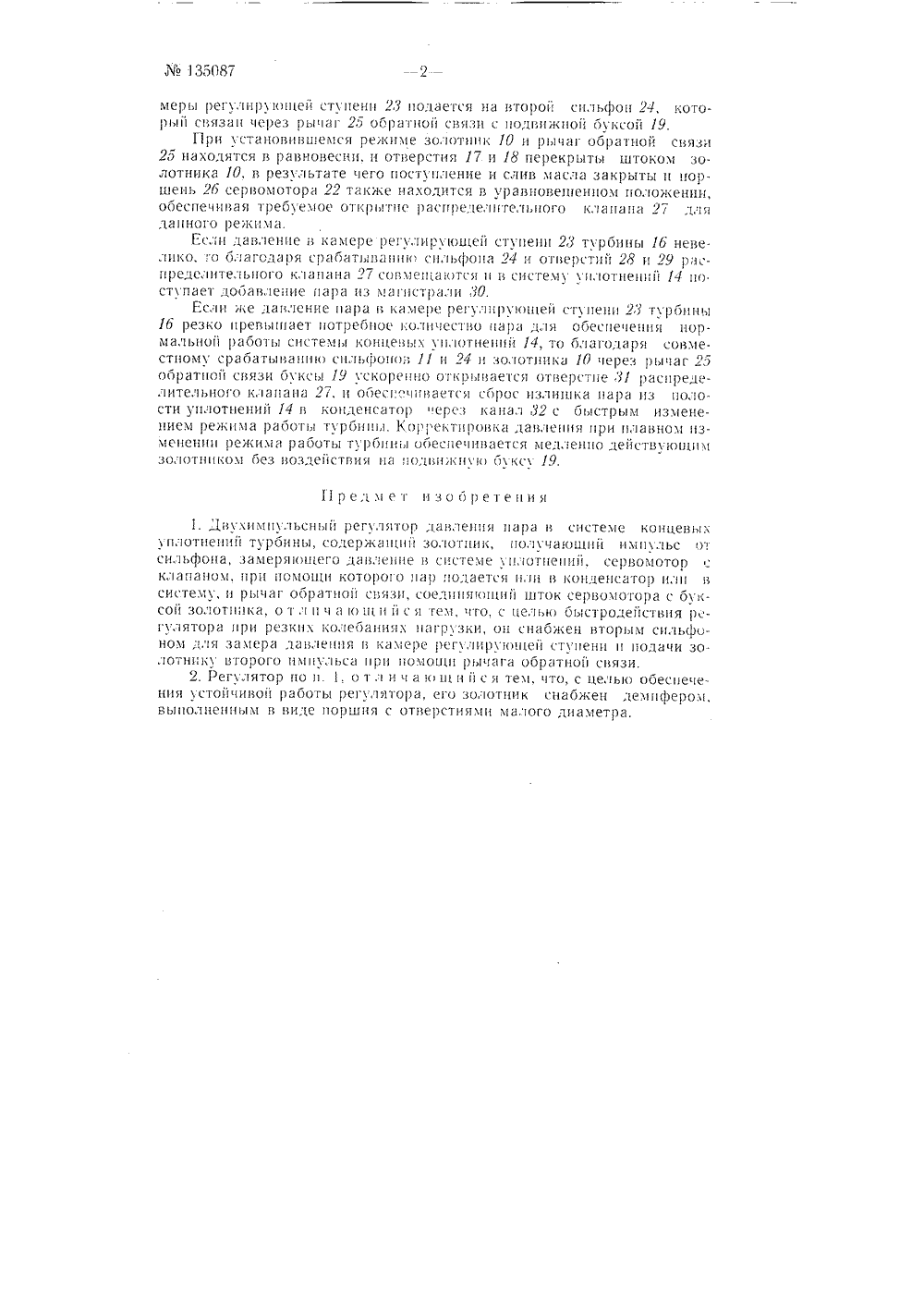

Класс 14 с, 20 е. Л% 135087 СССР Хх 1 ъ,4 БИаЕ ИЗОБРЕТЕНИ 1 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ас 7 пасная группо Л:й" В, Я, Черный и Г. Д. Мед ВУХИМПУЛЬСНЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ ПАРА В СИСТЕМ КОНЦЕВЫХ УПЛОТНЕНИЙ ТУРБИНЫанвлено 24 икона 1060 г аа Ло 67210/24 в комитет ио дс,шм наоси 1 етений н открытш при Говстс Министров СО:1 тпув;шковано н 1 кхапстене и 16 рстений Хв 2 ва 1961 г ии 1 Е Известны регуляторы давления пара в системе концевых уплотнен урбины, включающие в сеоя золотник, сильфон, замеряющий давлен 1 пара в системе уплотнений, сервомотор и клапан, подаюгций пар или в конденсатор или в систему уплотнений, однако зти регуляторы недостаточно быстро реагируют на резкие изменения в нагрузке турбины.Описываемый регулятор давления пара в системе концевых уплотнений турбины позволяет получить при резких колебаниях нагрузки требуемое быстродействие и ус.ойчивый процесс регулирования.Это достигается тем, что регулятор снабжен ьторым сильфоном для замера давления пара в камере регулирующей ступени турбины и подачи золотнику, оборудованному демпфером второго импульса (при нагрузке турбины) с помощью рычага обратной связи.11 а принципиалыюй схеме двухимпульсного регулятора давления масло по каналу 1 при постоянном давлении поступает в полостькорпуса д регулятора давления и одновременно через дроссельиу 10 шайбу .1 в полость 5 регулятора, откуда, пройдя дроссель 11 ук 1 шайбу 6, идет на слив.Полости 5 и 7 сообщаются между собой через отверстие 8 малого диаметра на уравновешенном поршне 9, выполненном как одно целое со штоком золотника 10, взаимодействующего с регулируемым пружиной сил ьфоном 11 в полости 12, сообща ощейся через канал 13 с давлением пара в системе концевых уплотнений 11 и вала 15 паровой турбины 16. Из полости 2 масло через отверстия 17 и 18, выполненные в подвижной буксе 19, поступает в полости 20 и 21 сервомотора 22. давление пара из ка1351387меры регугпрнщей ступеш 23 подается на второй сгьфоц 24, который СВЛЗЯП с 1 ЕрЕЗ рЬЯГ 26 Оорс 1 Ной СВ 5 ЗИ С ПОДВИЖНОЙ ОуКСОЙ 19.При устацовийпемся режи.е зоготццк 10 ц рь 1 чаг Оорятно, связс 1 26 находятся в равновесии, и отверстця 17 и 18 перекрыты штоком золотника 10, в результате чего поступление и слив масла закрыты п поршень 26 сервомотора 22 также находится г, уравновешенном положении, обеспечивая требуемое открытие распределительного клапана 27 для данного режима.Гсли давление в камере регулирующей ступени 23 турбины 16 невелико,;о благодаря срабатыванцн; спльфона 24 и отверстий 28 и 29 распределительного клапана 27 совмецаются и в систему уплотнецпп 14 по ступает добавлецие нара из мяпстрали 30.Если же давление пара В камере регулирующей ступеш 21 турбины 16 резко превышает потреопое количество пара;ля обеспечешя ормальной работы системы концевых уп,Отцеицй 14, то благодаря совместцому сра(атыванпю сцгп ОНО 3 11 ц 24 и золотника 10 через рычаг 26 ооратной связи буксы 19 ускорепцо открывается отверстие .Л распределительноо клапана 27, и обеспесппает(я сбро( излишка нара пз полости уплотнений 14 в конденсатор через канал 32 с быстрым изменением режима ряООть т) роппы. Кор 1 ектцровка дяв,ц.НИ 51 при плаВном цзм(нецип режима ра 00 ты турбппы Обеспеивается ме;ен 10 ествсов(3 х зоготпкох Оез воздействия нс 310;викпк Йхкс 19.1 ред м ет и зо оретеция1. ДвухиНугьсц 31 регулятор давления пара и системе концевых уплотценцй турбины, содержащий золотник, получающий импульссильфоца, замеряницего давлецие В системе уцготиепий, сервомотор клапацом, при помощи которого 3 ар 1 одается ш в конденсатор цлп в систему, и рычаг обратцой с 35 зи, соедпняоп 33 шток сервомотора с бук - сой золотп ка, о т л и и и к цп й с я тем, что, с целью быстродействия р.- гулятора при резких колебаниях Нагрузки, оц снабжен Вторым спльфоном для замера давлешя в камере реггируОпей ступеш и подачи зо- ЛОТНПКУ ВОРОГО ИМПХ,ЬСс 1 33 РП ПОМОНи РЫсЯа ООРс 3 ТЦОй СВЯЗИ,2. Регулятор по и. 1, о т л и ч а к щ и й с я тем, что, с целью обеспечения устойчивой работы регулпора, его золотцик снабжен демпфером, выполцеццым в виде поршня с отверстиями малого диаметра,
СмотретьЗаявка
671210, 24.06.1960
Мед Г. Д, Черный В. Я
МПК / Метки
МПК: F01D 11/06
Метки: давления, двухимпульсиый, концевых, пара, регулятор, системе, турбины, уплотнений
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/3-135087-dvukhimpulsiyjj-regulyator-davleniya-para-v-sisteme-koncevykh-uplotnenijj-turbiny.html" target="_blank" rel="follow" title="База патентов СССР">Двухимпульсиый регулятор давления пара в системе концевых уплотнений турбины</a>
