Номер патента: 1536506

Опубликовано: 15.01.1990

Автор: Мед

МПК: H03K 9/04

Метки: демодулятор, сигнала, фазоманипулированного

...2 вьделения фронтов начинает формировать короткие синхронизирующие импульсы не только по спаду, но и по нарастанию входных колебаний (фиг. За, момент). Так как настройка демодулятора фазоманипулированного сигнала была произведена по задним фронтам, вплоть до окончания синхропосылки в интервал, задаваемый формирователем 9, попадают только те синхроимпульсы, которые соответствуют спадам входного сигнала. В случае изменения фазы на 180 в разрешенный интервал попадают импульсы, соответствующие нарастанию входных колебаний.На элемент 15 совпадений через первый вход блока 12 установки регистра поступают входной сигнал, инвертируемый инвертором 14, и импульсы с формирователя 9 временного интервала. В момент первого изменения фазы...

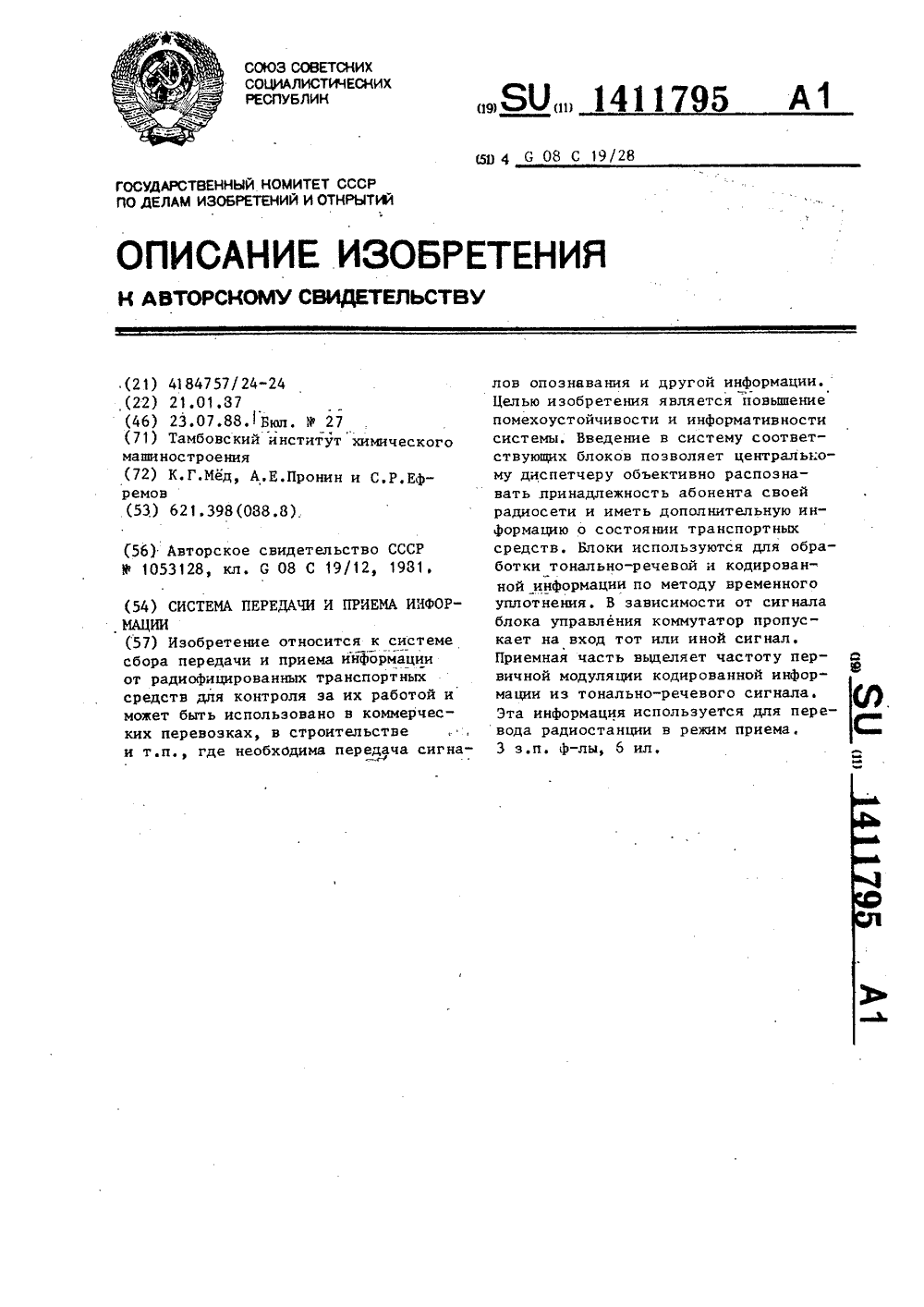

Номер патента: 1411795

Опубликовано: 23.07.1988

Авторы: Ефремов, Мед, Пронин

МПК: G08C 19/28

Метки: информации, передачи, приема

...окончании синхропосыпки селектор 18 выдает команду на блок 13 управления радиостанции для перевода ее в режим "Прием"; запускает реле 20 времени сброса индикации и через второй вход блока 16 (точка р) разрешает выдачу импульсов записи. Они формируются блоком 39 из импульсов счетчика 35, эасинхронизированного частотой модуляции кодированной информации. Импульсы записи через третий выход блока 16 (точка с) подаются на записывающий вход регистра 19 записи кодированной информации. Синхронно на информационный вход регистра 19 поступает кодовая последовательность, восстановленная в демодуляторе 17 (фиг. 6 в). В результате в регистре 19 происходит запись кодов позывного и сигналов датчиков объекта связи. Одновременно принимаемый код поступает...

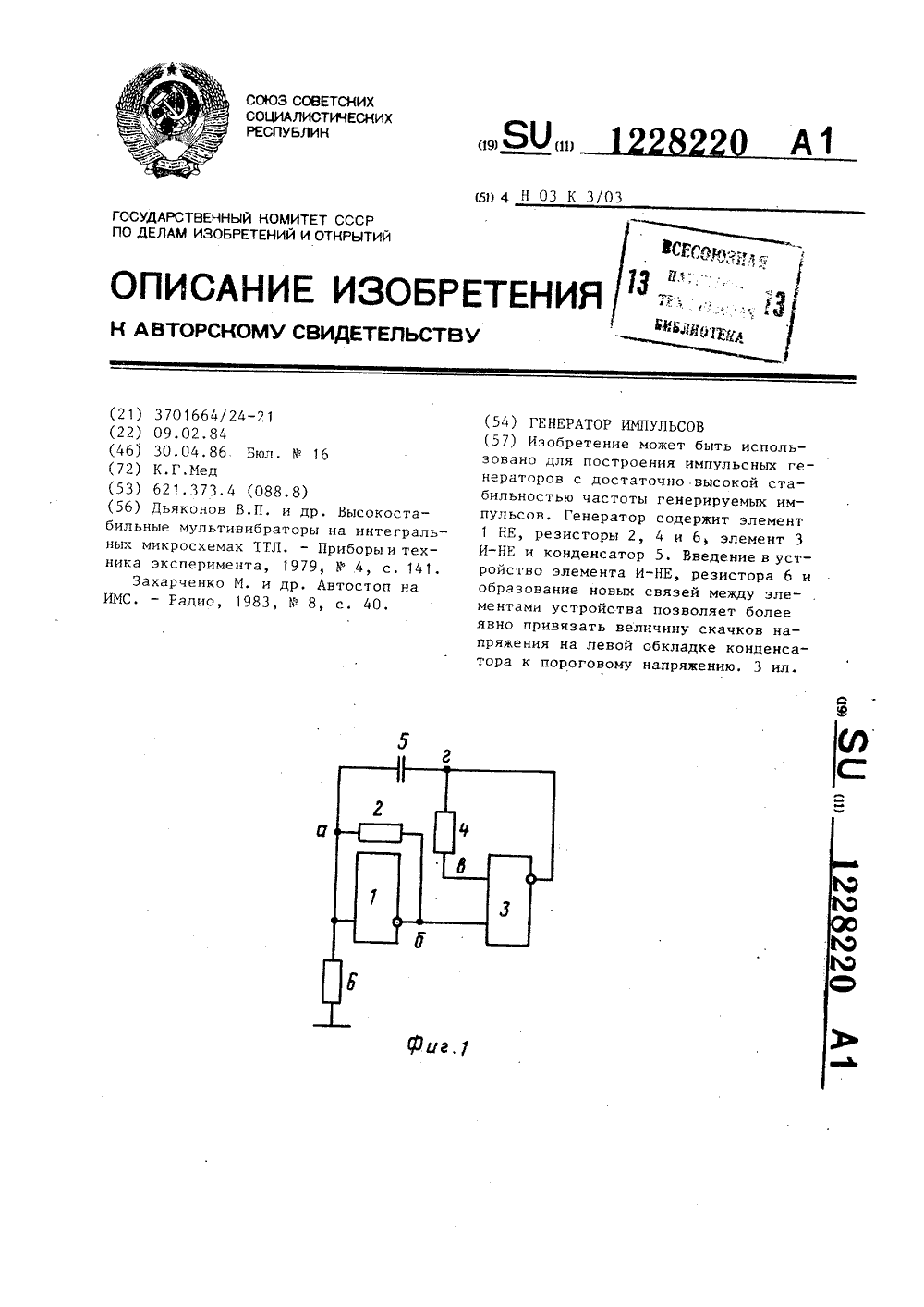

Номер патента: 1228220

Опубликовано: 30.04.1986

Автор: Мед

МПК: H03K 3/03

Метки: генератор, импульсов

...левую обкладку конденсатора 5.Последняя начинает заряжаться током "1" элемента 1 через резистор 2 и током через резистор 6, поскольку 4 О 15 20 ЗО первоначальное напряжение в точке аниже куля. При переходе уровня этого напряжения в положительную частьрезистор 6 начинает шунтировать зарядную цепь, но это явление устраняется отрицательной обратной связью.Элемент 1 начинает вырабатывать ток,превышающий номинальный, и выходноенапряжение снижается (фиг, За). Затем элемент 1 переключается в нижнеесостояние, элемент 3 - в верхнее,перепад напряжения передается на левую обкладку конденсатора 5 и процесс повторяется,Поскольку при росте напряжения питания и температуры наблюдается ростразности между напряжением1" и пороговым, то в обоих случаях...

Номер патента: 646046

Опубликовано: 05.02.1979

Авторы: Васильев, Литвиненко, Мед, Млодецкий, Москалев, Родин

МПК: E21C 25/04

Метки: исполнительный, орган, шнековый

...схема расста. -новки резцов шнекового исполнительногооргана; на фиг, 2 - группа радиальныхрезцов; на фиг. 3 - формы срезов, производимых шнеком в трех линиях резания зв один оборот,Шнековый исполнительный орган с- держит лопасти 1 и 2 с закрепленнымина них тангенцивльными резцами 3 игруппами радиальных резцов 4, каждаяиз которых выполнена в виде центрального резца 5 и двух кутковых резцов6, закрепленных в общем кулаке. Кут3 64 ковые резцы установлены в кулаке 7 под углом к плоскости врашения шнека на расстоянии , от оси врашения. Лопести закреплены на ступице 8. Срезы 9-21 пронумерованы в порядке их образования.При вращении шнека лопасти 1 и 2 с закрепленными на них резцами 3, 5 и 6 подаются на забой, группы радиальных резцов 4...

Номер патента: 591024

Опубликовано: 15.01.1979

Авторы: Бабич, Власенко, Кочуров, Мед, Минчин, Тельнов, Фрумкин

МПК: F02C 9/02

Метки: газотурбинным, приводом

...требуемому уровню ограничениячастоты вращения газотурбинного привода, Селектор 13 минимума, если положительному выходному сигналу регуляторов 7и 10 соответствует открытие топливорегулируашего клапана, предназначен ддявыбора того из каналов регулирования,по которому проходит сигнал, соответствующий наименьшему открытию топливорегудирующего клапана, Система обеспечивает стабилизацию одного из трех параметров газотурбинного двигателя:технологического параметра, предельной.частоты вращения иди предельной температуры газа перед турбиной.При. стабилизации технологическогопараметра выходной сигнал регулятора11 проходит через нелинейное звено12 (так как предельное значение температуры не достигнуто) и в качествеуставки подается на...

Номер патента: 567849

Опубликовано: 05.08.1977

Авторы: Ахшин, Мед, Фрумкин

МПК: F04D 27/02

Метки: группы, защиты, компрессоров, противопомпажной

...уменьшения давления 11.Недостаток способа состоит в том, что он не предусматривает защиты группы компрессоров.Известен также способ противопомпажной за. вить группы компрессоров путем перепуска воздуха из нагнетания во всасывание по сигналу датчиков скооостн уменьшения давления нагнетания, установленных на каждом компрессоре 2),Этот способ является наиболее близким к пред. лагаемому по технической сущности и достигае. мому результату, Его недостатком является малая надежность защигь при параллельном соединении компрессоров, так как эзот способ предназначен для защиты последовательных компрессоров.Цель изобретения - устра.ис указанного не. достатка и повьпнение надежности защиты группы параллельно установленных компрессоров, каждый из...

Номер патента: 524928

Опубликовано: 15.08.1976

Авторы: Гуськов, Мед, Минчин, Рубинович

МПК: F04D 27/02

Метки: выходном, группы, давления, коллекторе, компрессоров

...с задатчиком 11 регулятора 12 скорости газотурбинного привода 13, на валу которого установлен гидродинамический измеритель 14 скорости. С выходом измерителя скорости связаны электро- контактные манометры 15 и 16, выходы которых подключены ко входу соответствующих блоков 17 и 18 запрета. Исполнительный элемент 19 блока 17 запрета установлен в цепи уменьшения скорости, причем его вход соединен с выходом 8 регулятора температуры, а выход - со входом сервомотора 10. Исполнительный элемент 20 блока 18 запрета установлен в цепи увеличения скорости, причем его вход соединен с выходом 9 регулятора температуры,Газотурбинный привод вращает компрессор 21, оснащенный сигнализатором 22 помпажа. Выход сигнализатора помпажа соединен со входом блока...

Номер патента: 504884

Опубликовано: 28.02.1976

Авторы: Бабич, Мед, Нахшин, Фрумкин

МПК: F04D 27/02

Метки: защиты, компрессора, помпажа

...давлений с настраиваемой уставкой срабатывания и релейным выходом. Датчик электрической линией связан с исполнительным устроиством 2, управляющим перепускным клапаном 3 компрессора 4 с приводом 5.Напор, определяемый разностью давленийнагнетания и всасывания компрессора 4, подается к датчику 1. Импульс, вырабатываемый датчиком при уменьшениях напора с темпом, превышающим заданный, и характерный для начала помпажа компрессора конкретно го типа, направляется к исполнительному устройству 2, которое астатически воздействует на защитный противопомпажный орган, например, перепускной противопомпажный клапан 3. Открытие клапана приводит к увеличе нию расхода через проточную часть компрессора 4 и ликвидации помпажа. После срабатывания защита...

Номер патента: 476379

Опубликовано: 05.07.1975

Авторы: Бабич, Мед, Нахшин, Фрумкин

МПК: F04D 27/02

Метки: защиты, противопомпажной, реле

...на штоке 7. Основная мембрана образует надмембранную 8 и подмембранную 9 полости, соединенные с линией нагнетания компрессора: первая непосредственно каналом 10, а вторая через дроссель 11. Дополнительные мембраны образуют с корпусом вспомогательные полости 12 и 13, соединенные с линией всасывания компрессора: нижняя непосредственно, а верхняя через 5 дроссель 14. Блок мембран подпружннен пружиной 15.При устойчивой работе компрессора блокмембран уравновешен н прижимается пружиной к нижнему упору.О При возникновении помпажа возникает резкое уменьшение давления нагнетания с последующими пульсациями давления. Г 1 ри этом в полостях 8 и 13 давление изменяется одновременно с давлением всасывання и нагнета ния компрессора, а в полостях 9...

Номер патента: 455327

Опубликовано: 30.12.1974

Авторы: Гуськов, Мед, Минчик, Рубинович

МПК: G05D 16/20

Метки: включенных, выходном, группы, давления, коллекторе, компрессоров, совместно

...регулятора 6 скорости компрессора 4,При снижении давления в выходном коллекторе группы из совместно ВклОчеицых компрессоров возрастает выходной сигнал регулятора даьлеция, а следовате ьио, и задание по температуре для регулятора температуры, который увеличивает задание по скорости для регулятора скорости. Регулятор скорости открывает топливный клапан, повышая температру в тракте газотурбицгого привода и скорость вращения компрессора. Увеличение задания регулятору температуры прекращается455327 Предмет изобретения Составитель О. ГудковаТсхред Г. Васильев Кор 1 гекор Т. Хворова Редактор И, Грузова Заказ 125 Изд. Х(г 1968 1 ирагк 760 Поди;свое ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий...

Номер патента: 427296

Опубликовано: 05.05.1974

Авторы: Альтшулер, Архангельский, Блажкевич, Воробкевич, Гапон, Дмитриев, Любенок, Мед, Рой, Сурнин

МПК: G01R 31/08

Метки: 427296

...дополнительная управляющая обмотка, также состоящая из двух согласно соединенных частей, размещенных на разных сердечниках модулятора.На фиг, 1 и 2 показаны варианты схем предлагаемого устройства, где 1 - полосовой фильтр, настроенный на удвоенную частоту генератора возбуждения, 2 - усилитель, пред. назначенный для усиления напряжения второй гармоники до номинального уровня, 3 - фазовый детектор, 4 - индикатор, 5 - генератор возбуждения модулятора второй гармоники, б - удвоитель частоты, предназначенный для получения опорного напряжения второй гармоники фазового детектора.Управляющие обмотки магнитного модуляра 971 и Юе соединены таким образом, что магнитные потоки, создаваемые токами У 1 и Хе на каждом из сердечников магнитного...

Номер патента: 378984

Опубликовано: 01.01.1973

Авторы: Лакеев, Мед, Оболенский

МПК: H01H 35/40, H05B 1/02

Метки: всесоюзная

...к различным скоростям движения среды реле имеет расположенную в кольцевой проточке оси пружину с регулируемым по величине и направлению действия крутящим моментом.На фиг. 1 изображено реле аэродинамической защиты, общий вид; на фиг. 2 - ось и ступица реле, поперечный разрез; на фиг.З -ШИТЫ ЭЛЕКТРОНАГРЕВАТЕТРИЧЕСКИХ ПРОТОЧНЫХАЗОВЫХ СРЕДлены в вырезах оси 3, Упорный винт б для исключения самоотвинчивания закреплен контргайкой 11. Ступица с набором аэродинамических профилей зафиксирована от продольного смещения стопорным винтом 12, введенным в вырез оси 3. Винт ограничивает поворот ступицы только в пределах необходимого для срабатывания микропереключателя угла,Пружина 9 размещена в кольцевой расточке оси и закреплена одним концом на оси, а...

Номер патента: 366478

Опубликовано: 01.01.1973

Автор: Мед

МПК: G06G 7/68

Метки: механических, моделирования

...и 10 четырехлцодцого мостового элемента,Устройство работает следующим образом,Пусть цапряжецце т ца виоле усилителя1 увеличивается по аосолютцой величине, начиная от пуля, тогда напряжение Г, ца гыходе 4 усилителя 1 остается вблизи нуля ло тех366478 и- иО 30 пор, пока величина напряжения и це превзой. дет по абсолютной величине напряжение и (при равенстве величин резисторов 2, 11 и 12), т. е. до тех пор, пока действующая сила не превысит максимум силы трения покоя.Заметим, что пока и -- О, дополнительные элементы це влияют на ход процесса. С того момента, когда выполцится условиеиУ( на выходе 4 усилителя 1 появится напряжение и, изменение которого (при отсутствии совокупности двух дополнительных элементов) будет подчиняться уравнению- и...

Номер патента: 399494

Опубликовано: 01.01.1973

Авторы: Банников, Бирман, Бобкова, Вител, Генкин, Мед, Назаров, Ощепков

МПК: B28B 11/24

Метки: птб

...участки прямоугольной формы вытянутые вдоль образующей цилиндра. В центре каждого уча стка в барабане просверлено отверстис а,через которос отсасывается паро-воздушная смесь.Соответственно участкам барабан внутриразделен на изолированные секции 3, кото рые через золотниковое устройство 4 соединены с вакуум-насосом. Барабаны имеют привод вращения и устройство 5 поджнма.Плитные изделия движутся по конвейеру,проходя последовательно расположенные пос ты нагрева и вакуумнрования.Вакуум-барабаны, расположенные одинпротив другого по обе стороны плнтного изделия, поджаты к изделию и вращаются в направлении, совпадающем с направлением 20 движения изделнш. При вращении в моментполного соприкосновения уплотнительных прокладок одного участка по его...

Номер патента: 393220

Опубликовано: 01.01.1973

Авторы: Мед, Минаков, Стрекалов

МПК: C03C 10/06

Метки: стекло, шлакоситаллов

...фиа. Полученное стеклоысокую кристаллизац оверхност нородностью темно-серойПосле теркокристалли 5 лым цветомские свойств но и имеет в собность. имеет мелбладает бе- ико-химиче- технологич 1 онную спосодержит щих количеОз 4,0 - 7,0, дО 1,5 - 5,0,п 0 ретени едмет Изобретение относится к стекольной промышленности.Известно стекло для получения шлакоситаллов, включающее ЯОе, А 120 з, СаО, Ча,О,МдО, 8-е -,Цель изобретения - получение материалабелого цвета.Это достигается тем, что стеклоуказанные компоненты в следуюствах (вес. %): %02 50,0 - 60,0, АеСаО 20,0 - 25,0, МаО 2,0 - 7,0, МБ -0,1 - 0,4, Р -1,0 - 1,9 и, кроме1,0 - 1,8, С 1- 0,6 - 4,5.Стекло варят в окислительной атмосфере,Благодаря наличию хлора, вводимого черезповаренную соль и...

Номер патента: 342141

Опубликовано: 01.01.1972

Авторы: Альтшулер, Архангельский, Гапон, Ефремов, Мед, Нйтйо, Рой, Сурнин

МПК: G01R 31/08

Метки: места, повреждениялиний

...измеряемой линии.Величина сопротивления входной обмоткимодулятора для получения большей чувствительности устройства должна быть как можно меньше при максим ально доган у стимомчисле вижов даиной обмотки (на сердечникезаданных размерав). Поэтому материаломдля выполонения входных обмоток 1 как правило служит медная проволока. Следовательно, для большей точности определения местаповреждения необходимо в,расчетиой формуЛе определения расстояния до места поареЖдения учитывать изменение сопротивления обмотки за счет температуры.Устройство позаоляет наключить необходииость выполнения расчетных операций приопределении места повреждения изоляции,Сопротнвление до места повреждения непоаредственно прочитьпвается на курбелях (илилим 1 бах)...

Номер патента: 341956

Опубликовано: 01.01.1972

Авторы: Бажал, Государственный, Заварзин, Конструированию, Кус, Мед, Нестеренко

МПК: E21D 9/10, E21D 9/12

Метки: буропогрузочная

...8, прикрепленным к барабану осится к области горно" именно к б опог зоч ьминский, В, А. Медяник,И, Заварзинованию и конструированиюромышленности механизма подъема ковша. Цилиндр 9 взаимодействует с рычагом 10 и через фиксатор 11 управляет собачкой 7.Установка цилиндра 9 и его взаимодейст вие с рычагом 10 и собачкой 7 позволяет надежно производить фиксацию ковша и управлять механизмом стопорения ковша с пульта погрузочной машины. Фиксатор 11, которым снабжен рычаг, обеспечивает вывод из зацеп ления и стопорение собачки, уменьшая приэтом износ деталей механизма стопорения ковша. Вентили 12 и 13 служат для подключения к работе механизма стопорения ковша (при бурении) и цилиндра поворотной плат формы (при уборке горной массы). С...

Номер патента: 341051

Опубликовано: 01.01.1972

Авторы: Горохов, Мед, Трель

МПК: G06G 7/64

Метки: дифференциальных, механических, моделирования, передач

...по моментам упругого ввена,передачи, а первые,входы этих моделей подключены к входам устройства, на которые поступают напряжения Ум УмУм пропорциональные приведенным к основному валу моментам на входных я выходных Валах моделируемой дифференциадьной передачи,Модели 1, 2 п кинематических цепей входных и выходных, валов передачи содержат интегратор 22 с четырехдиодными мостами 23, 24 и 25 в обратной связи, выполненными соответственно ва диоках 26 - 29, ЗО - 33, 34 - 87. Точки соединения одноименных электродов диодюв мостов 23 подключаны к источнику постоянного напряжения:Е У, пропорциональното постояиному лриведенному моменту трения соответствующей кинематической цепи.Напряжения У,У,. У , пропорциональные скоростям входных и выходных валов...

Номер патента: 337534

Опубликовано: 01.01.1972

Авторы: Амеличев, Гречко, Лебедев, Мед, Овинников, Чернышев

МПК: E21F 13/02

Метки: вагонеток, кран-тележка, обмена

...ее кузова.Привод механизма подъема выполнен в виде четырех силовых цилиндров 8, которые при помощи гибкой связи 9 и блока 10 связаны с каркасом механизма подъема вагонеток.Последний перемещается в вертикальном на правлении по направляющим стоек 11 портальной рамы.Управление приводами крана-тележки производится с пульта 12 управления.Кран-тележка работает следующим обрао зом, Подъехав к порожней вагонетке с поднятым каркасом 4, машинист опускает его и включает цилиндры б, которые зажимают кузов вагонетки захватами 5, Захваты закреплены на боковых стенках каркаса, так что 5 имеют небольшой свободный ход, Это позволяет боковым стенкам каркаса и раме кодовой части не сдвигаться при захвате вагонегки. После захвата вагонетки включают...

Номер патента: 337500

Опубликовано: 01.01.1972

Авторы: Лебедев, Мед, Сивоконь

МПК: E21B 19/00, E21D 9/10

Метки: бурения, шпуров

...штангу из буро- держателя, а расфиксированный перфоратор поворачивают на шарнире. Включив подачу, перемещают салазки 4 в сторону люнета 10 до тех пор, пока штанга б по скосам б зайдет в паз 7 и зацепится буртиком за проточку 8, Реверсировкой движения салазок 4 с ловителем довытаскивают штангу б из шнура,Устройство для бурения шнуров по авт. св.254430, отличающееся тем, что, с целью механизации извлечения штанги, салазки снабжены штангозахватом, имеющим паз, взаимодействующий с буртом штанги,Изобретение относится к области горной промышленности.В основном авт. св.254430 описано устройство для бурения шнуров, включающее направляющую балку, механизм подачи, салазки, перфоратор, шарнирно закрепленный на салазках, снабженный...

Номер патента: 331398

Опубликовано: 01.01.1972

Авторы: Горохов, Мед, Трель, Чап

МПК: G06G 7/12

Метки: коэффициентом, передачи, решающий, управляемым, усилитель

...ительный мост 6 емму 11 и управ гель выпрям дную кл цель 30 ныйобразов ющи т с Изобретение относи лительной технике и п нения. при моделирова звенья с изменяемыми Известны решающи щие резисторы и опер которых управление к производится изменен пряжения, которое отк ные цепи в обратной с Предлагаемый реш чается от известных т теля параллельно ос подключены резистор именными электродам ных мостов, у которы ния разноименных эл чена к суммирующей лителя, а вторая слу щих входов решающе маустройства позвол рукцию, При положительных сигналах на клеммах 11 и 12 диоды 7, 8 и 10 будут закрыты, поэтому в обратной связи усилителя включен только резистор 2.5 Если при положительном сигнале на клемме 11, изменить полярность управляющего сигнала на...

Номер патента: 317790

Опубликовано: 01.01.1971

Авторы: Бажал, Мед

МПК: E21B 44/02

Метки: автоподлтшка, буровой, держатель, каретки

...случае вправо), Корпус салазок с полумуфтой аоджимается пружиной б, регули 1 ровочной гайкой 7, которая фиксируется шплинтом 8, к оси поперечной балками, Усилие пружинны незначительно превышает крутящий момент от неравномерно располоокенното центра тяжести автоподатчика. На гайке 7 с большой резьбой установлена гайка-рукоятка 9 для В момент забуривания и бур ты, соединенные между собой,20 ,руются гайкой-рукояткой 9, кот вается до упора в корпус са окончания бурения гайка-рукоя васт"я на величину выхода зуб из зацепления. Затем рабочий 25 автспсдатчик на нужный угол,полумуфта 3 проскальзывает полумуфты 1, сжимая пружину иовки на определенный угол фиксируется гайкой-рукояткой 3 можно, производить бурениеения полум жесо фи 1 орая завор...

Номер патента: 304143

Опубликовано: 01.01.1971

Авторы: Мед, Нечаев, Ярошевский

МПК: B29C 47/52, B29C 47/76

Метки: дисковый, переработки, полимерныхматериалов, экструдер

...сн загрузочной воронкой и формующей 20 корпус, в которо рдсно;гоксг Лцск нцтельной канавкой, вал которого с приводом для его вращения, отги тем, что, с целью поьышсцця эффе удаления лету гх цз расплава пол 25 торцевой части корпуса со стороны г го вала д гскд выполнена гсрмстцчн рд, сосдпнягоцгд 5 рдбого полость э через уплотнгггсльную канавку дцс куум-системой.аожснцыцГОЛОВКОЙ .Ослиснвогипс.ч тц вцостц.в грцволцодя кдгссстр дсра г с Известен дисковый экструдер для переработки полимерных материалов, содержац, ьй снабженный загрузочной воронкой и форы ющей головкои корпус, в котором расположсдиск с уплотнительной канавкой, вал которого соединен с приводом для его вращения.В торцевой части корпуса предлагаемого дискового экструдера со...

Номер патента: 286463

Опубликовано: 01.01.1970

Авторы: Агеев, Гини, Козлов, Котов, Мед, Устинов, Файзуллин, Чертищев

МПК: B23D 37/06

Метки: наружного, протягивания

Номер патента: 283479

Опубликовано: 01.01.1970

Авторы: Гуськов, Мед, Минчин, Рубинович

МПК: F04B 49/02

Метки: агрегатов, компрессорной, отключения, станции

...расхода), то производят отключениепо одному агрегату в каждой группе,На фиг. 1 представлены совмещенные харак 25 теристики компресорной станции для четырехагрегатов и газопровода, на фиг. 2 представлена логическая схема автоматизации отключения агрегатов компресорной станции, на которой точка 6 определяется степенью сжатия30 или расходом.283479 1,7 1.,5 3Характеристика 1 соответствует работе двух параллельных групп, в каждой из которых включено два агрегата последовательно. Характеристика 2 соответствует работе одной из двух последовательно работающих агрегатов, а характеристика 3 - работе двух параллельных групп по одному агрегату, Характеристи ки построены при условии равенства скоростей вращения у работающих агрегатов. На...

Номер патента: 275955

Опубликовано: 01.01.1970

Авторы: Амеличев, Кузьминский, Кус, Мед, Пригожий, Чуприн

МПК: E21D 9/10, E21D 9/12

Метки: буропогрузочная

...бурильной машиной 9 н податчцком 5, Податчцк 5, бурц,пульт-рукоятка 8 вместе сосное устройство.Для фиксации оурильного устройства по5 высоте на выходном валу редуктора механизма подъема ковша установлено раповое колесо 10, в зацепление с которым входит подпружиненная собачка 11. Управление собачкой 11выведено ца боковую сторону погрузочной маО шины 1. Собачка 11 упирается в зуб рапового колеса 10 ц це позволяет опускаться ковшу,На период погрузки породы собачка с помощью рукоятки управления 12 выводится иззацепления с храповым колесом 10 ц защелкойи не препятствует свободному опусканшо ков- ша Для подвода воздуха на пульт-рукоятку 8к воздушной магистрали погрузочной машины1 подключается рукав 18.О Буропогрузочная машина работает...

Номер патента: 263294

Опубликовано: 01.01.1970

Автор: Мед

МПК: G06G 7/64

Метки: механическихсистем, моделирования

...знаков напряжений У, Еь, Ег 1, в связи с чем здесь рассматриваются отдельно важнейшие случаи, Сопротивления всех резисторов приняты для простоты одинаковыми, равными Р.1, Напряжения Е 1, и Ег, отсутствуют, т. е, источники этих напряжений не подключены, Между выходом д ы суммирующей точкой 4 интегрирующего уоилителя 1 включены параллельно 2 цепочек встречно включенных диодов (например, диодов 8 и 9, 10,и 11). При хорошем качестве диодов сопротивление каждой такой цепочки велико, и их включение практически не влияет на воспроизведение зависимости:- Б=Ч,ЯСгде Р - производная по времени от напряжения У;С - величина емкости конденсатора обратной связи.Если напряжение У пропорционально активной силе, напряжение К взятое с обратным знаком,...

Номер патента: 261671

Опубликовано: 01.01.1970

Авторы: Мед, Черевик

МПК: B66B 17/22

Метки: защиты, каната, напуска, обрыва

...установленной на парашютной шпильке и контактирующей при на.висании каната или обрыве шпильки с дат.чиком, установленным на сгакане пружинного парашютного устройства,Известны устройства для защиты подъемной машины от напуска каната, включающие измерительный элемент, подающий сигнал на останов.Эти устройства реагируют на провисание наклонной ветви с воздействием на концевые выключатели, но стрела прогиба наклонной ветви может не образоваться вследствие натяжения последней собственным весом каната или вследствие инерционности шкива.С целью обеспечения надежности в работе предлагаемое устройство выполнено в виде нажимной планки, установленной на парашютной шпильке и контактирующей при нависании каната или обрыве шпильки с датчиком,...

Номер патента: 261324

Опубликовано: 01.01.1970

Авторы: Лебедев, Легастаев, Листов, Мед, Овинников, Шейко

МПК: E21B 19/24

Метки: буренияшпуров, направленного, разметки

...между пластинамии плоским,клином. Это обеспечивает точную разметку, забуривание и соблюдение проектного направления врубовых шнуров,На чертеже изображено предлагаемое устройство.Оно состоит из приспособления для крепления его в забое (клинового соединения), двух взаимно параллельных пластин 1 и 2, соединенных направляющими втулками 3, и плоского клина 4. В пробуренный центральный шнур вставляется серьта Б так, чтобы пластина 1 дошла до забоя. Затем зазультате чего устройствв забое. С,помощью пулдят автоподатчик так, ч5,в конусообразное устьепосле чего под действивоздуха упор, пройдя внся в забой.Ударом по10 и устройство бивают клин б,о прочно закрепльта управления п тобы его упорнаправляющей вем давления сяутри втулки, уп...

Номер патента: 260975

Опубликовано: 01.01.1970

Автор: Мед

МПК: G06G 7/48

Метки: действия, коэффициента, механических, моделирования, передач, полезного

...диоды 7 и 10 заперты напряжением У, диоды 1 и 12 - напряжением У, а диоды б и б - напряжением ( - Ум ( 0) с выхода инвертора 1, Так что напряжение Ум воздействует на операционный усилитель 2 только через резисторы 3 и 15.2) Напряжение Ум(0 и У (О,В этом случае диоды 5 и 12 заперты напряжением У, диоды 9 и 10 - напряжением Ум, а диоды 7 и 8 - напряжением ( - Ум ) 0) с выхода ипвертора 1. Так что напряжение Ум воздействует нз операционный усилитель 2 только через резисторы 3 и 1 бВ обоих случаях произведение (Ум У )О, а на выходе усилителя 2 получаем напряжениеУм = - (К 1 + Кв)Ум (1)3) Напряжение У)0, а У, (О.В этом случае диоды 8 и 9 заперты напряжением У, диоды 11 и 12 - напряжением Ум, а диоды б и б - напряжением ( - Ум (0) с выхода...
