Устройство для защиты турбин от недопустимого повышения числа оборотов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 133066
Автор: Веллер
Текст

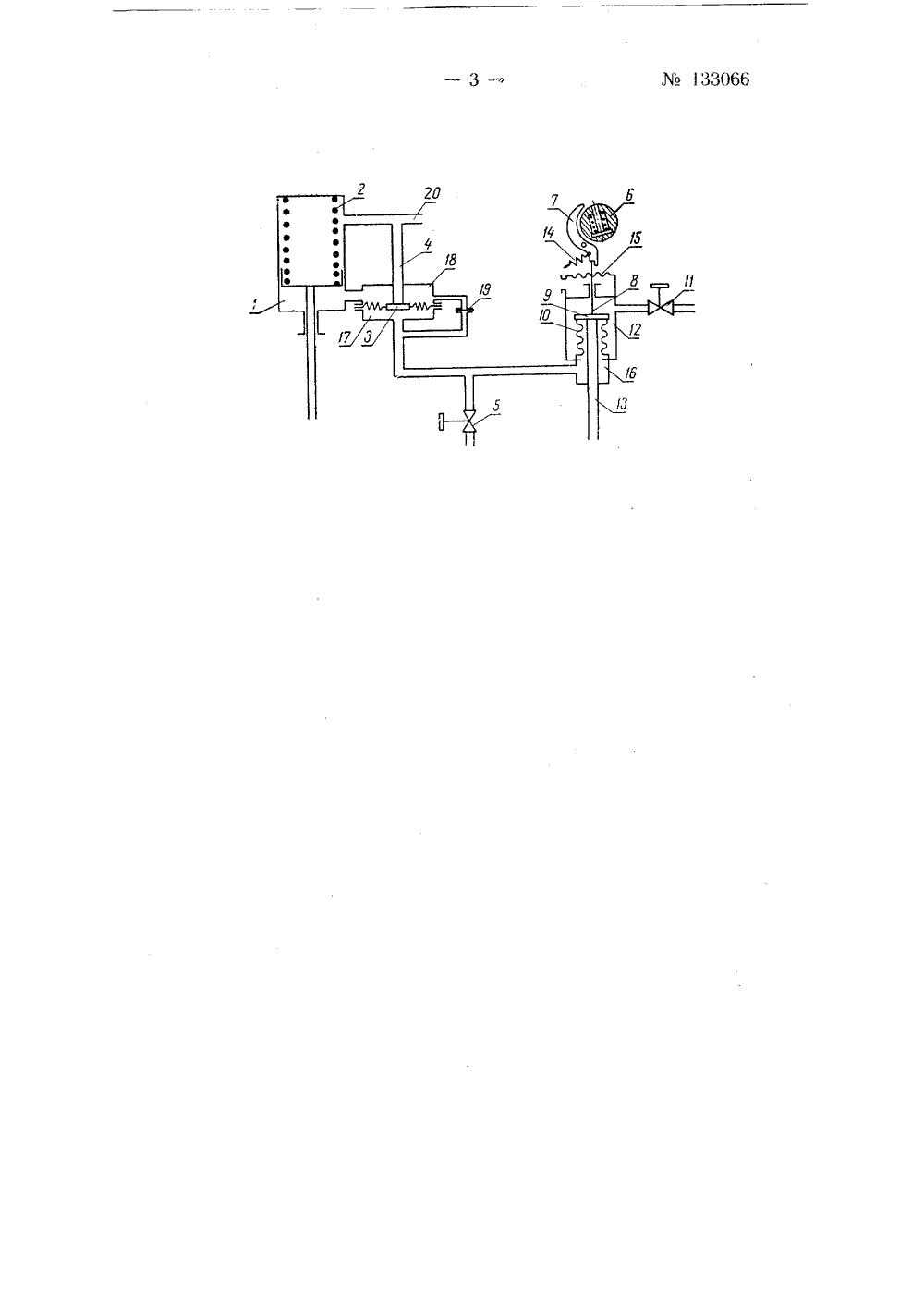

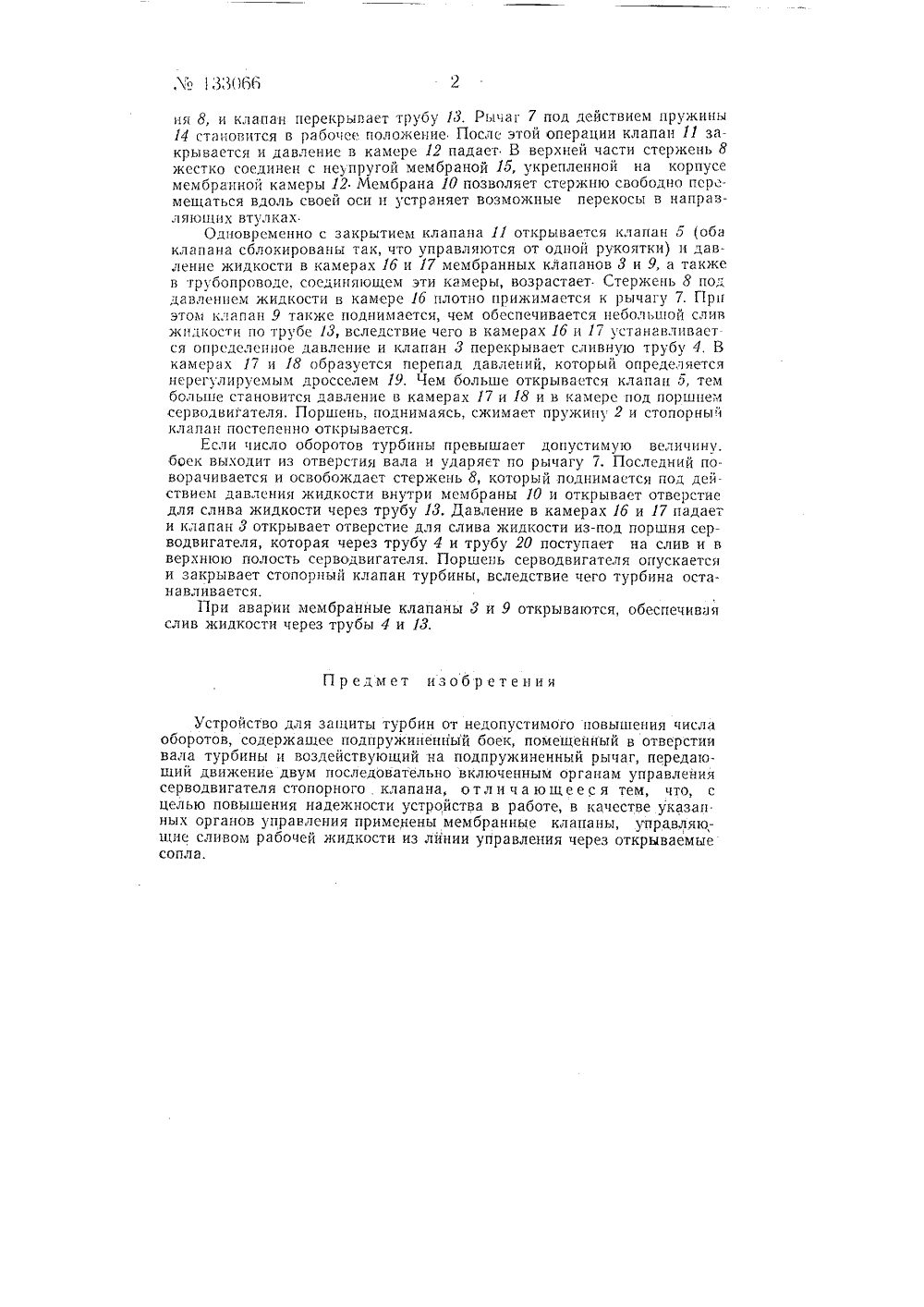

133066 Класс 14 с, Я,ИЕ ИЗОБРЕТЕНИЯ СПИ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Поспнсна группа Лг 0 бб, Н. Велле ТВО ДЛЯ ЗАЩИТЫ ТУРБИН ОТ НЕДОПУСТИМОГ ПОВЫШЕНИЯ ЧИСЛА ОБОРОТОВ ТРО те)ач и)обреп иии аа М 658712/24 в Комит))ц ири СоветМиитров СС 14 чарта 1960и откр баиие о, киста)к ва 6).)и е с 1 ио)иубикова)и) и бочая жидкость по я опускание стерж Существующие устройства для зашиты турбин от недопустимого повышения числа оборотов содержат подпружиненный боек, помещенный в отверстии вала турбины, который при повышении числа оборотов выходит из отверстия и при помощи системы рычагов. серводвигатсля и поршневого золотника производит закрытие стопорного клапана, предназначенного для подачи пара в турбину. Однако вследствие отложений, образующихся ца поверхности букс золотников, стопорцый клапан иногда не закрывается, что приводит к аварии турбины.В предлагаемом устройстве для передачи движения от бойка к стопорцому клапану применены мембранные клапаны, управляющие сли вом рабочей жидкости из линии управления, что повьццает надежность работы устройства.На чертеже схематически изображено предлагаемое устройство.Устройство содержит серводвигатель 1, шток которого соединен со п 11 оком стопорного клапана, закрываемого под действием пружины 2. Мембранный клапан д, выполненный в виде пластины, перекрывающей трубу 4, управляет ссрводвигателсм. Стопорный клапан открывается при помощи регулирующего клапана 5, Вал б турбины снабжен подпружиненным бойком, движсцие от которого через рычаг 7 и стержень 8 передастся мсмбрашюму клапану 9, перскрываощему днище гофрированной мембраны 10. Через регулирующий клапан 11 жидкость подастся в мембранную камеру 12.Перел пуском турбины рабочей жидкости в системс нет. Рычаг 7 повернут так, что стержень 8 освобожден и приподнят. Вместе с ним приподнимается клапан 9, вследствие чего сливная труба 13 открывает с. а клапаны б и 11 и стопорный клапан закрыты.При пуске турбины открывается клапан 11 и рас-п пает в камеру 12. Мембрана 10 сжп)масте. вызываня 8, и клапан перекрывает трубу 13. Рычаг 7 под действием пружины 14 становится в рабочее положение После этой операции клапан 11 закрывается и давление в камере 12 падает В верхней части стержень 8 жсстко соединен с неупругой мембраной 15, укрепленной на корпусе мембранной камеры 12 Мембрана 10 позволяет стержню свободно пср - мешаться вдоль своей оси и устраняет возможные перекосы в направляюгцих втулкахОдновременно с закрытием клапана 11 открывается клапан Б (оба клапана сблокированы так, что управляются от одной рукоятки) и давление жидкости в камерах 16 и 17 мембранных клапанов 3 и 9, а также в трубопроводе, соединяющем эти камеры, возрастает Стержень 8 под давлением жидкости в камере 16 плотно прижимается к рычагу 7. Прп этом клапан 9 также поднимается, чем обеспечивается небольшой слив жидкости по трубе 13, вследствие чего в камерах 16 и 17 устанавливается определенное давление и клапан 3 перекрывает сливную трубу 4. В камерах 17 и 18 образуется перепад давлений, который определяется нерегулируемым дросселем 19, Чем больше открывается клапан 6, тем больше становится давление в камерах 17 и 18 и в камере под поршнем серводвигателя, Поршень, поднимаясь, сжимает пружину 2 и стопорный клапан постепенно открывается,Если число оборотов турбины превышает допустимую величину, боек выходит из отверстия вала и ударяет по рычагу 7, Последний поворачивается и освобождает стержень 8, который поднимается под действием давления жидкости внутри мембраны 10 и открывает отверстие для слива жидкости через трубу 13. Давление в камерах 16 и 17 падает и клапан 3 открывает отверстие для слива жидкости из-под поршня серводвигателя, которая через трубу 4 и трубу 20 поступает на слив и в верхнюю полость серводвигателя, Поршень серводвигателя опускается и закрывает стопорный клапан турбины, вследствие чего турбина останавливается,При аварии мембранные клапаны 3 и 9 открываются, обеспечивая слив жидкости через трубы 4 и 13.Предмет изобр етенияУстройство для защиты турбин от недопустимого повышения числа оборотов, содержащее подпружиненный боек, помещенный в отверстии вала турбины и воздействующий на подпружиненный рычаг, передающий движение двум последовательно включенным органам управления серводвигателя стопорного клапана, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства в работе, в качестве указан ных органов управления применены мембранные клапаны, управляющие сливом рабочей жидкости из лйнии управления через открываемые сопла.
СмотретьЗаявка
658712, 14.03.1960
Веллер В. Н
МПК / Метки
МПК: F01D 21/02
Метки: защиты, недопустимого, оборотов, повышения, турбин, числа
Опубликовано: 01.01.1960
